形体的尺寸标注
尺寸标注注意事项
尺寸标注注意事项尺寸标注注意事项图样除了画出物体及其各部分的形状外，还必须准确地、详尽地和清晰地标注尺寸。
下面是店铺为大家收集的尺寸标注注意事项，供大家参考借鉴，希望可以帮助到有需要的朋友。
尺寸标注注意事项篇11、尺寸线必须单独画出，不能与其他图线重合或其延长线上2、图样上所注尺寸表示形体的真实大小，图样的大小与绘图的准确度无关3、图上的尺寸，以毫米（mm）为单位时，不注写单位，否则必须注明4、线性尺寸的尺寸数字应写在尺寸线上方或其中断处，水平方向字头向上，垂直方向尺寸字头向左5、标注直径尺寸符号用φ半径用r尺寸标注注意事项篇2装修平面图中，门窗的尺寸标注是如何标注的。
根据门的开合方式，可将门分为几类。
此外，门的分类与门的位置在室内还是室外有关，尽管门的一般分类中包括很多种款式，但在平面图中任然很难显示门的具体样式。
在不同比例的图样中，表现门的厚度的方法也不同：在大比例的图样中使用双线表现门，在小比例的图样中使用粗线表现们，而且在平面图中可以使用细线型的屈线表示门的旋转。
在小工程中，门的尺寸被直接标注在平面图中。
在大型项目中，有两种方法来给门洞编号。
其中的第一中也是最简单的方法，就是门的一般分类。
例如，一种门可以标记为a，那么所有标记为a的们类型相同、装饰相同、结构相同、使用的五金配件也完全相同；而标记为b的门则属于另一类型的门，特征与a不完全一样。
另一种为门洞编号的方法，就是假设每个门都是唯一的，然后给每一个门洞编制唯一的编号。
在门的打开扇内侧画一个校园，将门的编号写在园内。
在平面图中，门窗尺寸标注在门或窗以及框架结构的中线上，这种标注方法可为门窗确定位，预留装饰工人需要的洞口和间距。
施工人员预留的门窗洞口应比实际的梦窗尺寸大，安装门窗时要将构建稍稍垫起，使构建与洞口吻合。
粗略的洞口尺寸列在图养活图样明细表中，并且缩写为r、o。
r、o的汗液包括、门、门的框架以及在构架墙中预留的间隙，在很多情况下，门铰链与邻墙非常接近，所以没有必要在图上标注门或门框的中线尺寸。
形体的尺寸标注
形体的尺寸标注
（1）标注尺寸的基本要求 正确：要符合国家标准的有关规定。 完全：要标注制造零件所需要的全部尺寸， 不遗漏，不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。 合理：标注的尺寸要符合设计要求及工艺 要求。
形体的尺寸标注
（2）标注尺寸的基本规则
A. 尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。 B. 以毫米为单位，如采用其它单位时，则 必须注明单位名称。 C. 图中所注尺寸为零件完工后的尺寸。 D. 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。 E. 尺寸配置合理
如图所示的 尺寸标注错 误的是
A.R23的标注 B.10的标注 C. 55的标注 D. 60的标注
如图所示是小何同学 绘制的零件加工图纸， 其中尺寸标注不正确 的共有
A.1处 B.2处 C. 3处 D. 4处
如图所示的 尺寸标注错 误的是
A.72的标注 B.80的标注 C. 105的标注 D. 36的标注
尺寸线
尺寸界线
尺寸数字
形体的尺寸标注
（4）尺寸标注举例
A.标注圆直径尺寸－－表示直径的符号是ø 整圆或大于半圆的圆弧需要标注直径。
需要标注的形体主要是圆柱、圆锥、球体等旋转形体。
形体的尺寸标注
（4）尺寸标注举例
B.标注半径－－半径的符号是R
半圆或不足半圆的圆弧需要标注半径。
形体的尺寸标注
（4）尺寸标注举例
谢谢
a 功能尺寸应直接注出。 b 同一要素的尺寸应尽可能集中标注。 如孔的直径和深度、槽的深度和宽度等。 c 尽量避免在不可见的轮廓线上标注尺寸。
形体的尺寸标注
（3）标注尺寸的三要素
尺寸界线： 由轮廓线、轴线、对称线引出的细实线。
形体的尺寸标注
半径尺寸的标注方式
4．尺寸标注的基本要求
正确 完整
尺寸注写必须符合国家标准。 尺寸必须注写齐全，不遗漏，不重复。 尺寸注写布局整齐、清晰，便于读图。 尺寸注写方式符合加工要求。
清晰
合理
尺寸类型
常见错误 水平长度的尺寸数字写错。 竖直长度的尺寸数字写错。
标注规范 尺寸数字应写在尺寸线的中间、上方。
1．尺寸标注的三要素尺寸线必须单独画出，不能与其他图线 重合或在其延长线上。一般采用箭头作为尺寸 线终端。
1．尺寸标注的三要素:尺寸界线、尺寸线、尺寸数字
尺寸 数字
①图样上所注尺寸表示形体的真实大小， 形体的真实大小与图样的大小及绘图的准确度 无关。 ②图样上的尺寸，以毫米(mm)为单位时， 不注写单位，否则必须注明。 ③线性尺寸的尺寸数字一般注写在尺寸线 上方或其中断处，如图(a)所示，水平方向尺寸 数字字头向上，垂直方向尺寸数字字头向左。
长度标注 同方向的尺寸，线条相交。 尺寸类型错误。 直径、半 径标注 尺寸线的箭头不规范。 尺寸数字前未标注相应符号
尺寸数字应写在尺寸线的中间、左侧且字 头朝左。
同方向的尺寸标注应遵循“大包小”的原 则，大尺寸在外，小尺寸在内，避免尺寸 线与尺寸界线相交。 半圆或小于半圆的弧标注半径；整圆或大 于半圆的弧标注直径。 尺寸线的箭头应指在圆弧或尺寸界线上。 表示半径的尺寸数字前应加“R”，表示直 径的尺寸数字前应加“Φ”，以区别于长 度标注。
直径 标注 半径 标注
尺寸 界线
尺寸 数字
尺寸线
1．尺寸标注的三要素:尺寸界线、尺寸线、尺寸数字
尺寸 界线
①尺寸界线用细实线绘制。 ②尺寸界线应由图形的轮廓线、轴线或对 称中心线处引出，也可利用轮廓线、轴线或对 称中心线作尺寸界线。 ③尺寸界线一般与尺寸线垂直，并超出尺 寸线箭头2mm。 ④尺寸界线不交叉。
组合体的尺寸标注
两个形体间应该有三个方向的定位尺寸，如图a所示。 两个形体间应该有三个方向的定位尺寸，如图a所示。若两个形体间在某一 方向处于叠加（或挖切）、共面、对称、同轴之一时，就可省略一个定位尺寸。 ）、共面 方向处于叠加（或挖切）、共面、对称、同轴之一时，就可省略一个定位尺寸。 如图b所示，由于孔板与底板左右对称，仅需标注宽度和高度方向的定位尺寸， 如图b所示，由于孔板与底板左右对称，仅需标注宽度和高度方向的定位尺寸， 省略长度方向的定位尺寸；如图c所示，由于孔板与底板左右对称，背面靠齐， 省略长度方向的定位尺寸；如图c所示，由于孔板与底板左右对称，背面靠齐， 仅需确定孔的高度方向定位尺寸。 仅需确定孔的高度方向定位尺寸。
(2) 定位尺寸
确定组合体各基本形体之间（包括孔、槽等）相对位置的尺寸称为定位尺寸。 确定组合体各基本形体之间（包括孔、槽等）相对位置的尺寸称为定位尺寸。 它是同一方向的组合体的尺寸基准和形体的尺寸基准之间的距离大小。 它是同一方向的组合体的尺寸基准和形体的尺寸基准之间的距离大小。
确定尺寸起点的点、 确定尺寸起点的点、线、面称为尺寸基准。在三维空间中，应该有长、宽、 面称为尺寸基准。在三维空间中，应该有长、 高三个方向的尺寸基准。一般可选用组合体（或基本形体）的对称面、 高三个方向的尺寸基准。一般可选用组合体（或基本形体）的对称面、较大的平 面及回转体的轴线等作为尺寸基准。 面及回转体的轴线等作为尺寸基准。图中选择组合体的底面作为高度方向的尺寸 基准，前后对称面及底板的右端面分别作为宽度和长度方向的尺寸基准。 基准，前后对称面及底板的右端面分别作为宽度和长度方向的尺寸基准。
组合体的尺寸标注
视图只能表达组合体的形状， 视图只能表达组合体的形状，各种形体的真 实大小及其相对位置，要通过标注尺寸来确定。 实大小及其相对位置，要通过标注尺寸来确定。 因此，尺寸标注与视图表达一样， 因此，尺寸标注与视图表达一样，都是构成 工程图样的重要内容。 工程图样的重要内容。研究组合体的尺寸标注方 法是零件尺寸标注的基础。 法是零件尺寸标注的基础。

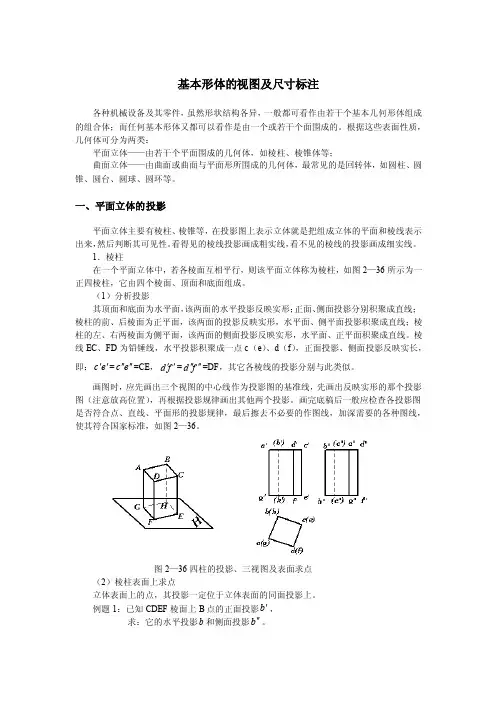

基本形体的视图及尺寸标注
基本形体的视图及尺寸标注各种机械设备及其零件，虽然形状结构各异，一般都可看作由若干个基本几何形体组成的组合体；而任何基本形体又都可以看作是由一个或若干个面围成的。
根据这些表面性质，几何体可分为两类：平面立体——由若干个平面围成的几何体，如棱柱、棱锥体等；曲面立体——由曲面或曲面与平面形所围成的几何体，最常见的是回转体，如圆柱、圆锥、圆台、圆球、圆环等。
一、平面立体的投影平面立体主要有棱柱、棱锥等，在投影图上表示立体就是把组成立体的平面和棱线表示出来，然后判断其可见性。
看得见的棱线投影画成粗实线，看不见的棱线的投影画成细实线。
1．棱柱在一个平面立体中，若各棱面互相平行，则该平面立体称为棱柱，如图2—36所示为一正四棱柱，它由四个棱面、顶面和底面组成。
（1）分析投影其顶面和底面为水平面，该两面的水平投影反映实形；正面、侧面投影分别积聚成直线；棱柱的前、后棱面为正平面，该两面的投影反映实形，水平面、侧平面投影积聚成直线；棱柱的左、右两棱面为侧平面，该两面的侧面投影反映实形，水平面、正平面积聚成直线。
棱线EC 、FD 为铅锤线，水平投影积聚成一点c （e ）、d （f ），正面投影、侧面投影反映实长，即：e c ''=e c ''''=CE ，f d ''=f d ''''=DF ，其它各棱线的投影分别与此类似。
画图时，应先画出三个视图的中心线作为投影图的基准线，先画出反映实形的那个投影图（注意放高位置），再根据投影规律画出其他两个投影。
画完底稿后一般应检查各投影图是否符合点、直线、平面形的投影规律，最后擦去不必要的作图线，加深需要的各种图线，使其符合国家标准，如图2—36。
图2—36四柱的投影、三视图及表面求点（2）棱柱表面上求点立体表面上的点，其投影一定位于立体表面的同面投影上。
例题1：已知CDEF 棱面上B 点的正面投影b '，求：它的水平投影b 和侧面投影b ''。
机械制图第五章 尺寸与标注规范
14
（8） 板状类零件
标注板状类零件的厚度时，可在尺寸数字前加符号“ t ”。
15
（9） 光滑过渡处
1）在光滑过渡处标注尺寸时，须用细实线将轮廓线延长， 从交点处引出尺寸界线。
2）当尺寸界线过于靠近轮廓线时，允许倾斜画出。
16
（10） 弦长及弧长
1）标注弧长时，应在尺寸数字左面加注符号“⌒ ”。 2）弦长及弧长的尺寸界线应平行于该弦的垂直平分线，
当弧较大时，尺寸界线可沿径向引出。
17
（11） 球面
标注球面直径或半径时，应在“Φ”或“R”前面加 注符号“S”。对标准件，轴或手柄的前端，在不引起误 解的情况下，可以省略符号“S” 。
18
（12）斜度和锥度
1）斜度和锥度的标注，其符号应与斜度和锥度的方向 一致。
2）符号的线宽为h/10。
19
§5-2 组合体的尺寸标注
1. 标注正确——尺寸标注符合国家标准的规 定，即严格遵守国家标准《机械制图》 (GB4458.4-84)的规定。 2. 尺寸完整——尺寸标注完整，要能完全确 定出物体的形状和大小，不遗漏，不重复。 3. 布置清晰 ——尺寸标注要合理，安排要清 晰。
尺寸分类和尺寸基准
1. 尺寸基准 组合体的总长、总宽、总高尺寸。
。
将部件安装到机座上所需要的尺寸。
例如：球阀两侧管接头尺寸M36×2。
（3）图中所注尺寸为零件完工后的尺寸。
（4）每个尺寸一般只标注一次，并应标注在最能清晰 地反映该结构特征的视图上。
2
2.尺寸要素
（1）尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或对称 中心线处引出，也可用这些线代替。
标注尺寸的基本要求与规则
? 10
? 5 ? 5 ? 20
⑵ 标注球面直径时，应在符
S? 10
号 ? 前加注符号卜 。
⑶ 整圆或大于半圆的圆弧，要标注直径尺寸； 等于或小于半圆的圆弧应注半径尺寸。
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号剜 。
R6
R3
R5
⑵ 应标注在投影为圆弧的视图上。
R10 R10
错误
⑶ 标注球面半径时，应在符号剜 前加注 符号 屓。
长度方向定位尺寸40。
该组合体前后也基 本对称，因此宽度方向 的尺寸基准也为对称平 面；由此标出底板上两 个圆柱孔的宽度方向定
位尺寸20。
高度方向的尺寸基 准为底板的底面；由此 标出圆筒上小圆柱孔的
中心高22。
三、组合体尺寸标注中的注意事项
? 1. 当组合体出现交线时，不能直接标注交线的尺寸，而应该 标注产生交线的形体或截面的定形、定位尺寸。
逐个标注各基本形体的定形尺寸和定位尺寸。（续4）
（5）标注肋板
在主、左视图上分别标注肋板的三
个定形尺寸12、15、26。
注意：肋板两侧壁面与圆筒的截交 线由作图确定，不应标注其高度尺 寸。
4. 标注总体尺寸
标注了组合体 各基本形体的定位 和定形尺寸以后， 对于整个轴承座还 要考虑总体尺寸的 标注。
虑各基本形体的定形尺寸； 2. 选定长、宽、高三个方向的尺寸基准； 3. 逐个标注各基本形体的定形尺寸和定位尺寸。
现以下图中的轴承座为例，说明标注组合体尺寸的方法 和步骤。
轴 承 座
1. 形体分析和初步考虑各基本形体的定形尺寸
凸台5
圆筒2 支撑板3
肋板4
将轴承座分成五个 基本形体，初步考虑每 个基本形体的定形尺寸， 图中带括号的红色数字 的尺寸是别的基本形体 已标注或由计算可得出 的重复尺寸。
尺寸标注注意事项和步骤1
尺寸标注注意事项和步骤一、轴的尺寸标注1.形体分析和工艺（加工方法和加工过程）分析2.基准选择长度方向的主基准选择轴的一个端面为主基准，另一端面和轴肩的两面作为辅助基准；宽度和高度方向的基准选择轴线；3.标注定形尺寸（按加工工序）：1)轴的定形尺寸φ32×180（备料尺寸）；2)标注右端圆柱定形尺寸φ22×100（车圆）；3)标注左端圆柱定形尺寸φ24×72（掉头车圆）；4)标注左端端圆柱定形尺寸φ16×32（继续车圆）；5)标注退刀槽16×1.5、砂轮越程槽3×0.4及键槽长度20、右端深槽定形尺寸30×8（铣）；6)键槽的宽度和深度定形尺寸在移出断面图中标注；7)标注左端螺纹定形尺寸M16（车螺纹）；4.标注定位尺寸：1)右端圆柱端面共面和中心轴线共线，定位尺寸可省略；2)其他圆柱类似；3)标注键槽定位尺寸10，和键槽底面定位尺寸20；5.检查是否已标注总体尺寸，有否漏标和重复标注的尺寸，是否有封闭尺寸链。
二、三通体的尺寸标注1.形体分析和加工工艺分析零件结构比较复杂，先采用铸造的方法制造零件毛坯；在用各种机床加工各个面；机加工时，首先加工底面，由水平中心线到底面的尺寸58车底面；再根据底面到上端面的尺寸98车上端面；工件换位置，车左端面和前端面；其次，加工各个光孔；最后车螺纹孔。
2.三通体零件由以下几部分组成：1)底部连接圆环板：外径74，内径32，高度10；其上4个均布孔直径8，定位尺寸直径58的圆；2)竖直方向圆筒：外径44，内径32，底部和底板1接触，上端的定形圆弧直径为64和523)前后方向的带3个均布螺孔的圆桶：外圆柱直径64长度54，内圆柱直径54长度48，突耳（总长18）由2部分组成：前部是半径7长度为（18-7）的半圆柱，后部是半径为7的半球，突耳内是M6的螺纹孔（光孔深15，螺纹长度12），突耳定位圆直径644)左侧圆筒：外径44，内径30，右端圆弧直径64和52，长度（68-18）5)左侧内螺纹圆筒：外径48，内径30，长度18；螺纹大径36，深度166)右侧90度弯管（圆环）：弯管半径30，角度90度，外径40，内径40-12=28，左端圆弧直径64和52，上端面与7接触7)上端连接板：厚度10，内径28，前后外圆弧半径10，圆心中心距58，左右圆弧半径48，圆弧间公切线连接，连接孔直径11，深度10.3.基准（包括主基准和辅助基准）选择1)长度方向基准：垂直中心线为主基准，右端面为辅助基准2)高度方向基准：水平中心线为主基准，底面为辅助基准3)宽度方向基准：竖直中心线为主基准，前端面为辅助基准4.标注步骤和过程先标定形尺寸，在标定位尺寸1)底部连接圆环板1尺寸标注：集中标注在主视图上，因为连接孔是均布的所以其定形尺寸标注在俯视图上2)标注竖直圆筒2尺寸：集中标注在主视图上外径44，内径32，上端圆弧直径64和523)前后方向的带3个均布螺孔的圆桶3尺寸标注：外径和内径在主视图上已标注；长度标注在左视图上，注意标48和54的区别！！在主视图上标注螺孔尺寸，在左视图上标注突耳总宽18和球半径SR7 注意SR的输入和孔深的文字标注方法（电脑操作演示）。
尺寸的标注
高一通用技术学案尺寸的标注班级________ 姓名___________ 制作： 高密五中 王建华 使用日期： ______________ 【复习回顾】1、请画出下图的三视图【学习目标】1.学会标注简单的尺寸；2.了解尺寸标注的基本规律；3.能正确地标注尺寸。
【教学重点】形体的尺寸标注。
【教学难点】不同形体结构的标注方法。
【重点知识讲解】 一、尺寸三要素视图只能表达形体的形状，而不能反映形体的大小，形体的真实大小是根据图样上所标注的尺寸来确定的。
加工时也是按照图样上的尺寸来制造的。
尺寸在三视图上如何标注呢？【思考】我们如何用测量仪确定我们的身高呢？结论：尺寸三要素：____________、_____________、______________。
1、尺寸界线 用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可以利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸界线一般与尺寸线垂直，尺寸界线应超过箭头2mm ，尺寸线与轮廓线、尺寸线与尺寸线相距 5mm-7mm 。
2、尺寸线 用细实线绘制。
尺寸线两端一般用箭头。
箭头尖端与尺寸界线接触。
在同一张图上箭头的大小要一致。
箭头的宽相当于粗实线的宽度，箭头的长宽之比4:1。
3、尺寸数字 尺寸数字一般标注在尺寸线上方或中断处，如果尺寸线是水平方向的尺寸字头向上，尺寸线是垂直方向的尺寸数字应写在尺寸线的左侧且字头向左。
【马上行动】请同学们对自己在复习回顾中做好的模型房三视图进行标注。
我们在尺寸标注中经常碰到圆和圆弧，比如上题中在主视图中，有一个半圆形的拱，它们又如何标注呢？☆圆和圆弧的标注⑴ 标注直径尺寸时，应在尺寸数字前加注符号 。
⑵标注半径尺寸时，应在尺寸数字前加注符号R 。
③标注球面的直径或半径尺寸时，应在符号“φ”或“R ”前再加注符号“S ”。
【特别提示】 标注圆的直径和半径的尺寸线必须通过圆心；圆和圆弧标注直径的方式有多种，选用何种方式，通常由圆和圆弧的大小和位置来确定。
工程制图第六章(三)尺寸标注
标注步骤：
➢形体分析 ➢选尺寸基准 ➢逐个形体表注尺寸
➢检查调整
60 100
20
120
R40
长度 基准
标注示例：
高度 基准
标注步骤： ➢形体分析 ➢选尺寸基准 ➢逐个形体表注尺寸 ➢检查调整
宽度 基准
长度 基准
四、尺寸标注应注意的地方
遵循的原则：标注清晰，布置得当，便于阅读和查找。为此，要符合： 1. 形状特征原则 某个部位的尺寸尽可能注在反映该部位形状特征最明显的那个视图上。
4. 同轴回转体的直径，应尽量标注在非圆视图上
５.相互平行的尺寸，要使小尺寸靠近图形，大尺寸 依次向外排列，避免尺寸线和尺寸线或尺寸界线相交 6. 同一个方向上连续标注的几个尺寸应该尽量配置 在少数几条线上，避免标注封闭尺寸 7. 尺寸应该尽可能标注在轮廓线外面，应该尽量避免在
虚线上标注尺寸
（1）标注尺寸必须在形体分析的基础上，按分解的各个组成形体来定形、定位， 切忌片面地按视图中的线框或线条来标注尺寸。
定位尺寸标注的注意事项：
1、基本立体之间的相互位置要 确定；
2、棱柱的位置由棱面确定，圆 柱和圆锥的位置由轴线确定；
3、处于对称位置的物体，需注 出相互间的距离；
4、基本立体的轴线位于物体的 对称平面上时，相应的定位尺 寸可省略。
一些常见形体的定位尺寸
⑴
⑵
高度基准
宽度基准
高度基准
宽度基准 ⑶
长度基准
（4) 尺寸排列要整齐 同一方向的定形、定位尺寸要组合起来，首尾相连，排成平行的几道尺寸“链”，
小尺寸在内，大尺寸在外。 尺寸线间距要基本相等（7~10mm） 两个投影图共同的尺寸，以标注在两个投影之间为宜。 （5) 尺寸数字必须正确 尺寸数字不能有错误，尺寸书写要工整，大小要一致。 每一行的细部尺寸总和应等于该方向的总尺寸 （6）当形体轮廓是曲面时，总体尺寸只能注到该曲面的中心轴线位置，同时加注
46385工程图学与CAD教程第五章 尺寸与标注规范
4
第五章 尺寸与标注规范
(3)尺寸线
尺寸界线 尺寸线
C1.5
这些间距＞5毫米， 最好不超过10毫米。
尺寸界线超出箭头约2~5毫米
A. 尺寸线为细实线,一端或两端带有终端符号(箭头 或斜线)。 B. 尺寸线不能用其他图线代替，也不得与其他图线 重合。 C. 标注线性尺寸时尺寸线必须与所标注的线段平行。
第五章 尺寸与标注规范
四棱锥
四棱台
圆
柱
圆
锥
圆
球
半
球
圆
台
内
环
第五章 尺寸与标注规范
截交立体和相贯立体的尺寸标注
（ a）
（ b）
（c）
（ d）
（e）
22
第五章 尺寸与标注规范
常见板状形体的尺寸标注
23
第五章 尺寸与标注规范
常见板状形体的尺寸标注
24
组合体视图尺寸标注的要求
1. 标注正确——尺寸标注符合国家标准的规 定，即严格遵守国家标准《机械制图》 (GB4458.4-84)的规定。 2. 尺寸完整——尺寸标注完整，要能完全确 定出物体的形状和大小，不遗漏，不重复。 3. 布置清晰 ——尺寸标注要合理，安排要清 晰。
5
第五章 尺寸与标注规范
正确画法
6
第五章 尺寸与标注规范
错误画法
7
第五章 尺寸与标注规范
3.标注示例
（1）角度尺寸
1）角度尺寸界线沿径向引出。 2）角度尺寸线应画成圆弧，其圆心是该角的顶点。 3）角度尺寸数字一律水平写。
8
第五章 尺寸与标注规范
（2）圆的直径
1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。
标注尺寸的基本要求与规则
? 2. 确定回转体的位置时，应确定其轴线，而不应确定其轮 廓线。
正确
错误
相交体的尺寸标注示例
? 3. 视图中不应出现“封闭尺寸链”
图中底板高度7，圆筒高度20，总高=7+20=27，若将这三个尺寸 同进标出，则形成了“封闭尺寸链”，这是不合理的， 三个尺寸中只 要有两个确定后，第三个尺寸自然就确定了 。所以长、宽、高三个方 向的尺寸都应标注为“开式尺寸”。
由于组合体中的各基本形体需要在长、宽、高三个方向定 位，所以在这三个方向上都要有定位尺寸，也就要在三个方向 上都有尺寸基准。
可以选作尺寸基准的通常是某主要基本体的底面、端（侧） 面、对称平面以及回转体的轴线等。
宽度方向 尺寸基准
高度方向尺寸基准
长度方向 尺寸基准
该组合体左右对称， 因此长度方向的尺寸基 准为对称平面；由此标 出底板上两个圆柱孔的
虑各基本形体的定形尺寸； 2. 选定长、宽、高三个方向的尺寸基准； 3. 逐个标注各基本形体的定形尺寸和定位尺寸。
现以下图中的轴承座为例，说明标注组合体尺寸的方法 和步骤。
轴 承 座
1. 形体分析和初步考虑各基本形体的定形尺寸
凸台5
圆筒2 支撑板3
肋板4
将轴承座分成五个 基本形体，初步考虑每 个基本形体的定形尺寸， 图中带括号的红色数字 的尺寸是别的基本形体 已标注或由计算可得出 的重复尺寸。
64
轴线
20
轮廓线
45
48 68
80 100
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方，也可注在尺 寸线的中断处。
水平方向 字头向上
标注尺寸的基本要求
一、标注尺寸的基本要求 1、正确： 尺寸标注符合国家标准的规定，即严格遵守
国家标准《机械制图》GB/T 4458.4-2003） 的规定。
2、完全： 尺寸标注要完整，要能完全确定出物体的形
状和大小，不遗漏，不重复。
3、清晰：尺寸标注要合理，安排要美观。
组合体尺寸标注（知识点14）
小结： 1.尺寸类型： 定形尺寸、定位尺寸、总体尺寸 2.标注步骤： 1）形体分析 2）标注定形尺寸：一个一个形体去标注 3）标注定位尺寸：确定基准（三个）
4）标注总体尺寸：是否需要、整理协调
2. 同一形体的尺寸应该尽量集中标注。
组合体尺寸标注（知识点14）
3. 尺寸排列要清晰“大尺寸在外，小尺寸在内”。
正确
错误
组合体尺寸标注（知识点14）
五、举例（1:1标注支架尺寸）
组合体尺寸标注（知识点14）
步骤1：形体分析
组合体尺寸标注（知识点14）
步骤2：确定基准
宽度方向基准
高度方向基准
2.定形尺寸
确定组合体各基本形体形状和大小的尺寸。
3.定位尺寸
确定各基本形体之间的相对位置尺寸。
4.总体尺寸
组合体的总长、总宽、总高尺寸。
组合体尺寸标注（知识点14）
定形尺寸 定位尺寸
总体尺寸
尺寸基准
组合体尺寸标注（知识点14）
四、尺寸标注的注意事项
1. 尺寸应该标注在形体特征明显的视图上。
组合体尺寸标注（知识点14）
长度方向基准
组合体尺寸标注（知识点14）
步骤3：标注每个形体的定形尺寸
R14
F16
14
19
17 36 66
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小尺寸的标注形式
活动： 找出下图中那些是尺寸界线，那些是尺寸线， 那些是尺寸数字？
活动： （1）课本126页“马上行动”，在书上标注所给图形的尺 寸？ （2）讨论：常见空间几何体，如正六棱柱、正三棱锥、 圆柱、圆锥、球体的尺寸如何标注？
机械加工图
1）工程图样（习惯上称图纸）的作用。
工程技术上，把用以按图加工、按图施工的图叫做工程图样。 按规定绘制的工程图样，能完整、清晰地表达出构件、物体 的形状、大小、相对位置、材料和制造、安装、装配、施工、检 验等方面的技术要求。因此，工程图样是人们在生产活动中表达 和交流设计思想的一种重要工具，是生产建设和科学技术中不可 缺少的技术文件，是工程界通用的技术语言。
图纸的格式有两种，即需要装订和不需要装订两种。下图所 示的是需要装订的图纸格式。
（2）标题栏。标题栏是图纸中必须有的内容。标题栏的位置和 大小，也有规定，不能随意画。下图表示的是制图作业用的标题 栏的尺寸规定。
（3）比例
比例，是指图中图形的大小与实物实际大小之比。准确 的说是，图纸中图形与其实物相应要素线性尺寸之比。 绘制图样时，应首先选择标准推荐的比例。它们是：
形体的尺寸标注
机械加工图 剖视图 电子线路图
本课件主要向学生展示各种机械加工图、剖视图、 电子电路图，方便学生识读。本课件方便地展示形体 尺寸的标注方法，节约教师在黑板上画图的时间、提 高课堂效率。

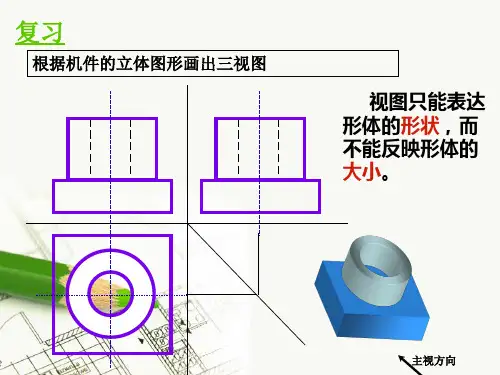

问题：形体的视图只能表达其形状和结构 关系，能不能表示形体各结构块的真实大 小？
形体的尺寸标注
2） 标注圆直径尺寸， 表示直径的符号是ø
A.图形较大时直接在圆内标注如下图：
B.圆形较小时在圆外标注如下图：
3）标注半径，半径的符号是R
A.圆弧的半径尺寸一般应按这两个例图标注。
B.大圆弧：在图纸范围内无法标出圆心位置时，可按左 图标注；不需标出圆心位置时，可按右图标注。
C.小尺寸圆弧：
（3）尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴 线或对称中心线处引出。也可利用轮廓线、轴线或对称 中心线作尺寸界线。尺寸界线一般应与尺寸线垂直，并 超出尺寸线的终端2mm左右。
(4）尺寸标注举例 1） 标注角度
尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点， 尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也 可按右图的形式标注。
（6）尺寸标注
标准中对尺寸标注做了详细的规定，内容很多，不在这里一 一介绍，现只就几个常用的尺寸标注的基本规则和标注方法 介绍如下。 基本规则： Ａ.机件的真实大小以图样上标注的尺寸数值为依据。与图 形的大小和绘制的准确度无关； B.图样中的尺寸均以毫米为单位，不在图中注出。 C.尺寸标注的要求是： 正确：即标注的方法要符合国家标准的有关规定。 完整：尺寸标注要齐全，不遗漏，不重复。 清晰：尺寸标注要整齐，便于阅读和查看。 合理：尺寸标注要符合设计和工艺要求。
1)尺寸标注的基本要求（八个字）： 正确 完整 清晰 合理
形体的尺寸标注
2)基本规则
(1)机件的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关； (2)图样中的尺寸，一般以mm 为单位，不需标注计量 单位的代号或名称； (3)图样中所注的尺寸，为该图样所示机件的最后完工 尺寸； (4)机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清晰的图形上。
根据表达的内容不同，工程图样可以是零件的机械加工图 ，可以是机械装配图，可以是工艺流程图，还可以是平面布局 图，线路原理图等等。但我们这里主要介绍机械加工图。
2）机械加工图的组成。 基本视图 尺寸标注 标题栏 辅助视图 技术要求
基本视图:它是工程图样的主体，是完整、清晰表达加工零件的外 形、相对位置等要素的三视图或者其中某一个或两个视图。 辅助视图:为了能更加完整地表达物体内部或某一局部的位置的 形状，经常采用剖视图和局部放大图，或者某一特定方向的视 图，来对基本视图加以补充。这些视图统称为辅助视图。其中剖 视图也可用在基本视图中，这时的剖视图就不是辅助视图了。 尺寸标注:这是机械加工图的重要组成部分，也是绘制工程图样的 重要环节，没有尺寸标注的图纸，不能成为加工的依据，因此也 就不能成为机械加工图纸。
技术要求：是用简短的文字或符号在图纸上表示出对工件的某些特 殊要求。如表面光洁度、热处理要求等。 标题栏：这也是一张图纸必须有的内容。在标题栏中，一般要标 注零件名称、设计单位、设计者、设计日期、图纸比例、零件所 用材料等。有的标题栏上还有图纸修改的记录。
3）绘图标准简介
绘图标准是国家推荐标准，其代号为：GB/ＴXXXX－XXXX， GB，是国标的意思。T是推荐的意思。T后面的XXXX表示标准 的编号，后面的XXXX，表示标准制定或修改的年份。下面我 们简单介绍一下制图标准中的有关内容。 （1）图纸幅面和格式。（GB/T14689-93） 标准规定有5种规格，A0、A1、Ａ2、Ａ3、Ａ4。其中A4最小， 尺寸为210×297，单位为mm。
(4)线性尺寸的注法
尺寸线与所标注的线段平行；尺寸界线应与尺寸线垂直（必 要时才允许倾斜），并应超出尺寸线2mm—3mm。 A.水平方向尺寸注写在尺寸线的上方，字头向上； B.垂直方向尺寸注写在尺寸线的左方，字头向左； C.倾斜方向尺寸注写在尺寸线的斜上方，字头向着斜上方； D.当出现在30范围内标注尺寸时，应按引出标注。
形体的尺寸标注
3）尺寸组成的三要 素
如下图所示，一个完整的尺寸一般应包括尺寸数字、尺寸线、 尺寸界线。
形体的尺寸标注
（1）尺寸数字
用阿拉伯数字表示。数字不可被任何图线通过， 否则必须把图线断开。 线性尺寸的数字一般应注写在尺寸线的上方， 也允许注写在尺寸线的中断处。
（2）尺寸线
Hale Waihona Puke 用细实线绘制，其两个终端绘有箭头，箭头应 指到尺寸界线； 尺寸线不能用其它图线代替，也不得与其他图 线重合或在其延长线上。
缩小：1:1.5，1:2，1:2.5，1:3，1:4，1:5， 1:10。 放大：2:1，2.5:1，4:1，5:1，10×n:1
（4）字体
标准要求，在图纸上的文字必须：字体端正，笔划清楚，排列 整齐，间隔均匀。 汉字要用规范的简化字；提倡用仿宋体。 数字和字母提倡用斜体。
（5）图线 图形中采用的各种型式的线条称为图线。标准规定， 图线的型式及应用如下表。
