变电站二次系统通用设计.
变电站二次设计规范

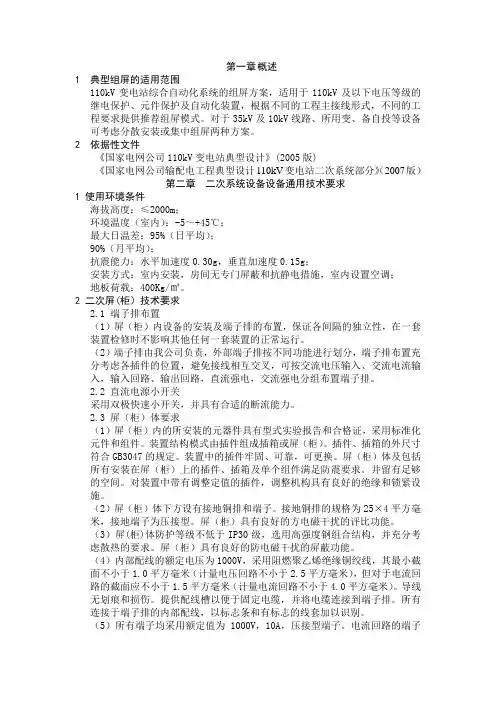

第一章概述1典型组屏的适用范围110kV变电站综合自动化系统的组屏方案，适用于110kV及以下电压等级的继电保护、元件保护及自动化装置，根据不同的工程主接线形式，不同的工程要求提供推荐组屏模式。
对于35kV及10kV线路、所用变、备自投等设备可考虑分散安装或集中组屏两种方案。
2依据性文件《国家电网公司110kV变电站典型设计》(2005版)（2007版）《国家电网公司输配电工程典型设计110kV变电站二次系统部分》第二章二次系统设备设备通用技术要求1 使用环境条件海拔高度：≤2000m；环境温度（室内）：-5～+45℃；最大日温差：95%（日平均）；90%（月平均）；抗震能力：水平加速度0.30g，垂直加速度0.15g；安装方式：室内安装，房间无专门屏蔽和抗静电措施，室内设置空调；地板荷载：400Kg/㎡。
2 二次屏(柜）技术要求2.1 端子排布置（1）屏（柜）内设备的安装及端子排的布置，保证各间隔的独立性，在一套装置检修时不影响其他任何一套装置的正常运行。
（2）端子排由我公司负责，外部端子排按不同功能进行划分，端子排布置充分考虑各插件的位置，避免接线相互交叉，可按交流电压输入、交流电流输入，输入回路、输出回路，直流强电，交流强电分组布置端子排。
2.2 直流电源小开关采用双极快速小开关，并具有合适的断流能力。
2.3 屏（柜）体要求（1）屏（柜）内的所安装的元器件具有型式实验报告和合格证，采用标准化元件和组件。
装置结构模式由插件组成插箱或屏（柜）。
插件、插箱的外尺寸符合GB3047的规定。
装置中的插件牢固、可靠，可更换。
屏（柜）体及包括所有安装在屏（柜）上的插件、插箱及单个组件满足防震要求。
并留有足够的空间。
对装置中带有调整定值的插件，调整机构具有良好的绝缘和锁紧设施。
（2）屏（柜）体下方设有接地铜排和端子。
接地铜排的规格为25×4平方毫米，接地端子为压接型。
屏（柜）具有良好的方电磁干扰的评比功能。
继电保护员-初级工试题
继电保护员-初级工试题一、单选题（共41题，每题1分，共41分）1.为防止区外短路切除过程中因零序或负序功率倒向而造成误动作，本保护方向元件从反向到正向动作带()ms延时。
A、120B、60C、40D、30正确答案：B2.微机保护装置在调试中以下正确的是()。
A、带电插拔插件B、使用不带接地的电烙铁C、断电后插拔插件D、触摸插件电路正确答案：C3.蓄电池引出线绝缘电阻应用()V兆欧表测量，对于220V蓄电池组，绝缘电阻不低于20MΩ。
A、500B、2500C、100D、1000正确答案：A4.运行中的电流互感器二次侧，清扫时的注意事项中，()是错误的。
A、应穿长袖工作服B、使用干燥的清扫工具C、单人进行D、带线手套正确答案：C5.真空断路器灭弧室的玻璃外壳起()作用。
A、真空密封B、绝缘C、观看触头D、灭弧正确答案：A6.根据《中国南方电网有限责任公司生产业务外委托管理办法》规定，C类业务外委审批由（）进行。
A、公司设备部B、分子公司设备部C、基层单位设备部D、分子公司人资部正确答案：C7.阀控式铅酸蓄电池是利用()再复合“水循环”原理。
A、氢B、铅C、酸D、氧正确答案：D8.()应具有相应且足够的工作经验，熟悉工作范围及相关设备的情况A、工作负责人B、工作班人员C、工作许可人D、专责监护人正确答案：C9.在有保障的危险场所，()利用金属管道、构筑物的金属构架及电气线路的工作零线作为接地线或零线使用A、宜B、必须C、不应D、应正确答案：C10.110kV大接地电流系统中，带有负荷电流的某线路两相断开，其余线路全相运行，下列正确的是()。
A、非全相线路中不一定有负序电流，也不一定有零序电流B、非全相线路中，肯定有负序电流和零序电流C、非全相线路中肯定有负序电流，但不一定有零序电流D、非全相线路中肯定有零序电流，但不一定有负序电流正确答案：B11.在计算机的结构中，中央处理器，又称()，指的是具有运算和控制功能的大规模集成电路，是微型计算机的指挥控制中心。
南方电网500kV变电站二次接线标准
南方电网500kV变电站二次接线标准Technical specification for 500kV substation'ssecondary connection of CSG中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (4)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (5)6.1 总体原则 (5)6.2 直流回路 (5)6.3 信号及其它回路 (6)6.4 交流电流回路 (6)6.5 交流电压回路 (7)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 500kV线路及断路器二次回路原理图集； (8)A.2 500kV主变压器二次回路原理图集； (8)A.3 500kV母线保护二次回路原理图集； (8)A.4 500kV并联电抗器二次回路原理图集； (8)A.5 220kV线路二次回路原理图集； (8)A.6 220kV母线保护二次回路图集； (8)A.7 220kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
本标准的内容包含500kV线路、断路器、母线保护、主变压器、并联电抗器，220kV线路、母线保护、母联和分段等的二次回路设计原则和原理图集等。
凡南方电网内新建500kV变电站的相关二次回路设计均应执行本标准。
17国家电网公司输变电工程通用设计通用设备通用办法
国家电网公司输变电工程通用设计通用设备管理办法第一章总则第一条为贯彻落实国家电网公司（以下简称“公司”）“集团化运作、集约化发展、精益化管理、标准化建设”要求，全面推广应用通用设计、通用设备，建立管理常态机制，依据《国家电网公司基建技术管理规定》，制定本办法。
第二条输变电工程通用设计、通用设备管理，主要包括通用设计、通用设备研究制定，成果发布，应用实施，评价考核和滚动修订等工作。
第三条本办法适用于公司建设管理的35千伏及以上输变电工程（含新建变电站同期配套10千伏送出线路工程）的通用设计、通用设备管理工作，其他工程参照执行。
第二章职责分工第四条国网基建部管理职责（一）制定通用设计、通用设备管理制度，并组织实施；（二）组织开展通用设计、通用设备的需求规划、研究制定、发布应用工作；（三）指导和评价省公司级单位（省（自治区、直辖市）电力公司和公司直属建设公司，以下同）的通用设计、通用设备管理工作，协调管理工作中的重大事项。
第五条国网物资部负责在工程物资采购环节全面应用通用设备，并按照公司相关规定对未能履约的设备供应商进行管理。
第六条国网交流部、直流部负责所管辖输变电工程通用设计、通用设备的应用管理工作。
第七条国网发展部、运检部按照职责分工负责在工程可研规划、运维检修等环节全面应用通用设计、通用设备。
第八条省公司级单位基建管理部门管理职责（一）执行公司通用设计、通用设备管理相关制度及规定，负责管辖范围内通用设计、通用设备管理工作；（二）指导地市供电企业通用设计、通用设备管理工作；（三）组织开展所管辖输变电工程设计策划，落实应用要求，提出需沟通汇报的技术问题；（四）组织所管辖输变电工程设备招标技术规范书编制，审查技术要求，核查通用设备应用情况。
第九条各级物资部门负责在所管辖输变电工程物资采购、监造等环节全面应用通用设备，在采购合同中明确通用设备应用要求，并体现于违约责任相关条款；组织监造单位按照合同进行监造，落实通用设备应用要求。
1.变电站通用设计、通用设备总体情况
23
二、通用设备
（一）为什么研究 通用设备？
对设备制造商：减少不同类型、 不同参数、不同性能要求的设备重复 研发，可集中精力投入到通用设备对 应的产品优化和提高质量上来，针对 性更强。
对运行单位：可以减少备品备件 数量，减少仓储管理；紧急情况时， 可以进行不同变电站、不同厂家间的 设备调换；对运行人员的要求更简单。
表半户内站；B代表HGIS方案；C代表瓷柱式断路器站；D代表罐 式断路器方案；E代表户内开关柜方案，E1代表预制舱变电站， E2代表全户内站，E3代表半户内站。
第三字段“方案序列号”：用1、2、3…..表示。
11
一、变电站通用设计
（二）成果体系
2．通用设计方案
（3）方案适用范围 户外GIS和HGIS变电站方案（A、A1、B），适
27
二、通用设备
（二）怎么实现预 期目标？
2、规范接口
工作原则： 在适应大多数厂家设备的前提下，
尽量统一；兼顾需求标准化和厂家差 异化，对于不能完全一致的情况，可 先统一关键接口。
28
（二）怎么实现预 期目标？
二、通用设备
2、规范接口
例如：主变压器，由于技术流派不同，不同 厂家变压器各侧套管位置（三个维度）、外形尺 寸有所不同，怎么满足设计、施工要求？可以明 确相对位置或定位范围（如110kV变电站低压侧套 管），可以明确外轮廓的最大限值。
19
一、变电站通用设计
（三）应用要求
3．建设 管理单位
要了解自己在通用设计应用中的 角色！
了解省公司常用通用设计方案； 掌握并执行公司通用设计应用要 求； 监督设计单位落实应用要求； 评价应用情况。
220kV变电站二次设计部分3-二次系统典型应用案例则

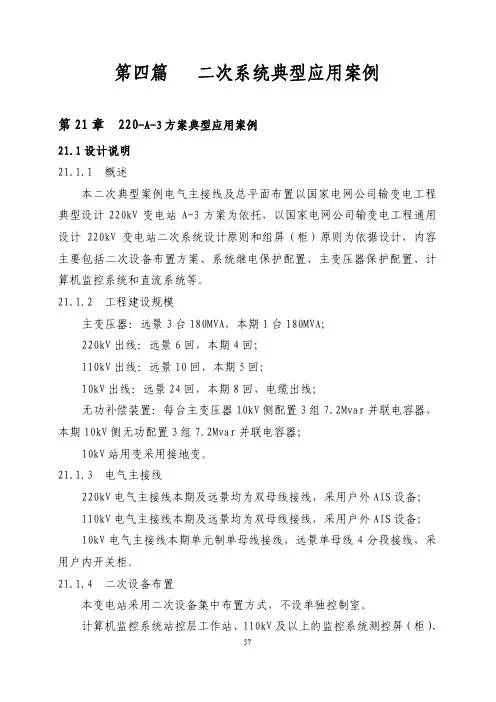

第四篇 二次系统典型应用案例第21章 220-A-3方案典型应用案例21.1设计说明21.1.1 概述本二次典型案例电气主接线及总平面布置以国家电网公司输变电工程典型设计220kV变电站A-3方案为依托，以国家电网公司输变电工程通用设计220kV变电站二次系统设计原则和组屏（柜）原则为依据设计，内容主要包括二次设备布置方案、系统继电保护配置、主变压器保护配置、计算机监控系统和直流系统等。
21.1.2 工程建设规模主变压器：远景3台180MVA，本期1台180MVA；220kV出线：远景6回，本期4回；110kV出线：远景10回，本期5回；10kV出线：远景24回，本期8回，电缆出线；无功补偿装置：每台主变压器10kV侧配置3组7.2Mvar并联电容器，本期10kV侧无功配置3组7.2Mvar并联电容器；10kV站用变采用接地变。
21.1.3 电气主接线220kV电气主接线本期及远景均为双母线接线，采用户外AIS设备；110kV电气主接线本期及远景均为双母线接线，采用户外AIS设备；10kV电气主接线本期单元制单母线接线，远景单母线4分段接线，采用户内开关柜。
21.1.4 二次设备布置本变电站采用二次设备集中布置方式，不设单独控制室。
计算机监控系统站控层工作站、110kV及以上的监控系统测控屏（柜）、网络设备屏（柜）、主机屏（柜）、远动通信设备屏（柜）、公用接口屏（柜）、电度表屏（柜）、继电保护设备屏（柜）、故障录波器屏（柜）、自动装置屏（柜）、视频监视主机屏（柜）、直流系统屏（柜）、站用电屏（柜）及通信设备屏（柜）等均布置于二次设备室。
10kV测控保护一体化装置及电度表等设备就地分散布置于10kV配电装置室开关柜。
二次设备室布置在控制楼二层，面积为18.3×14.7m2，下设-0.5m抗静电活动地板。
二次设备室按本站远景规模设计，全站控制保护及通信设备均集中安装在该室内，共布置98面屏位。
330~750kV智能变电站通用设计方案修订原则及编制要求
330kV~750kV智能变电站通用设计方案修订原则及编制要求一、总体说明1.本次通用设计修编按照“国网基建部关于委托开展330kV～750kV智能变电站通用设计二次系统设计修订的通知”开展工作。
2.根据智能变电站相关技术问题研讨会会议纪要要求，“330kV～750kV智能变电站采用常规互感器时,站内330kV及以上电压等级保护、测控等各功能二次设各由数字量采用调整为模拟量电缆采样”。
分别制定了330kV、500kV及750kV智能变电站通用设计方案的修订原则。
3.本修订原则仅列出与本次采样调整相关的主要变化内容，其他未涉及的部分，如站控层、过程层设备配置，间隔层设备技术要求、组网及网络设备配置、直流及UPS电源、装置集成、组柜及布置优化等，设计应结合现行的标准、规范及文件要求，认真核实并修改。
应重点核实但不限于如下文件：●有关调自…2013‟185号《国调中心关于印发变电站二次系统和设备有关技术研讨会纪要的通知》●办基建…2013‟3号《国家电网公司办公厅关于印发智能变电站110kV保护测控装置集成和110kV合并单元智能终端装置集成技术要求的通知》●国家电网科…2014‟108号《国家电网公司关于发布电网运行有关技术标准差异协调统一条款的通知》●国家电网基建…2014‟1131号《国家电网公司关于明确输变电工程“两型三新一化”建设技术要求的通知》●QGDW1161-2014 线路保护及辅助装置标准化设计规范●QGDW1175-2013 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范4.本次330kV、500kV及750kV智能变电站通用设计方案的修编将完全替代国家电网公司输变电通用设计110（66）～750kV变电站智能变电站部分（2011年版）中的相应电压等级内容。
5.本次编制内容包括总论中各电压等级部分（技术方案组合表及技术导则）及方案部分，其中总论中各电压等级部分由相应电压等级牵头设计院负责，其他设计院配合，方案部分由各方案承担设计院完成。
220、110kV变电站二次系统通用设计简介
系统及站内通信
光纤通信
220kV变电站光纤通信电路的设计，应结合各网省公司、地市 公司通信网规划建设方案和工程业务实际需求进行。
220kV 变电站应至少配置2级传输网设备，分别接入省、地通 信传输网；
光纤通信传输干线电路速率为622Mbit/s～2.5Gbit/s，支线电 路速率宜为155Mbit/s～622Mbit/s。
国家电网公司输变电工程通用设计
220、110kV变电站二次系统简介
220kV变电站二次系统技术原则
系统继电保护
220kV线路保护配置原则
每回220kV线路应配置双套完整的、独立的能反映各种类型故障、 具有选相功能全线速动保护，终端负荷线路也可配置一套全线速动保护， 每套保护均具有完整的后备保护。 每一套220kV线路保护均应含重合闸功能，两套重合闸均应采用一 对一起动和断路器控制状态与位置起动方式，不采用两套重合闸相互起
子站系统，保护及故障信息管理子站系统与监控系统 宜根据需要分别采集继电保护装置的信息。
调度自动化
远动系统设备配置
变电站按无人值班设计。站内应配置相应的远动通信设备，且应 冗余配置，并优先采用专用装置、无硬盘型，采用专用操作系统，远 动与计算机监控系统合用I/O测控单元。
远动信息采取“直采直送”原则，直接从I/O测控装置获取远动信 息并向调度端传送。远动通信设备直接从计算机监控系统的测控单元 获取远动信息并向调度端传送，站内自动化信息需相应传送到远方监 控中心。
对于没有迂回光缆路由的同塔双回线路，宜架设双光缆。 入城光缆和网、省、地共用光缆，应增加光纤配置芯数。
220kV线路保护迂回路由不宜采用110kV以下电压等级的架空普通 光缆。
系统及站内通信
变电站一二次联合仿真系统设计
Science and Technology &Innovation ┃科技与创新2018年第14期·31·文章编号：2095－6835（2018）14－0031－02变电站一二次联合仿真系统设计江永旺1，张春霞2，李思岚3（1.国网湖北电力公司浠水县供电公司，湖北黄冈438200；2.武汉职业技术学院，湖北武汉430074；3.华中科技大学自动化学院，湖北武汉430074）摘要：介绍了一种涵盖变电站一二次系统的全景三维仿真培训系统。
该系统将变电站二次回路图纸设计建模为动态，并与变电站一二次设备三维仿真系统一一对应，在数字电网的驱动下，可全景仿真电网、变电站各类扰动在变电站一二次设备及二次回路上产生的影响，使受训人员不仅可以观察现象，进行相关的测量、操作，更可以在动态的二次回路图上了解和学习动作逻辑，对一二次运维人员、检修人员的深度培训有很好的帮助。
关键词：仿真；培训；变电站；一二次联合仿真中图分类号：TM63；TM743文献标识码：ADOI ：10.15913/ki.kjycx.2018.14.031随着电网的不断发展，电网规模日益扩大，一二次系统日益复杂，对电网、变电站运维、检修人员的技能水平也提出更高的要求。
仿真培训系统在对专业人员的技能培训方面起到了重要作用，但大部分仿真培训系统都将一二次系统分割开来单独运行，这样的系统在我们对继电保护等专业人员有更高、更全面的要求时，深度和广度都显得有些不够了[1]。
本文介绍的一二次联合仿真系统，将数字电网、变电站一二次设备三维仿真及二次回路原理图结合起来，可对从电网严重故障到二次回路触点粘连等各类电网运维工作中遇到的典型事件进行全方位仿真，使受训人员了解事件现象，学会处理事件，并能理解事件本质，从而将专业技术人员的知识和技能都提高到一个新的水平。
系统依据设备、电路的真实逻辑，采用面向对象建模，对电网、变电站、二次回路进行一比一全景仿真，可不依赖预案，对各种扰动——系统故障、运维人员正确或错误的操作等都能作出正确、全面的响应。
毕业设计--220kV、110kV变电站设计通用
220KV变电所电气部分设计摘要：本文阐述了设计建设一座220KV降压变电所的方案。
首先，通过分析原始资料确定主变形式。
然后在对经济和技术方面进行比较后制定出的主接线方案。
再次，选取短路点，并对各短路点进行短路电流计算。
最后，按各电压等级的额定电压和最大持续工作电流进行设备的选择和校验。
关键词：变电所；电气主接线；短路电流；电气设备选择The Design of 220KV Electrical SubstationAbstract: A program for the design of the building of a 220 KV antihypertensive transformer substation is described in this paper. Firstly, through the analysis of raw data the main form of change is determined. After the comparison in economy and technology the optimal program for main wiring is designed. Secondly, select the point of short-circuit and calculate the current of these short-circuit points. Finally，according to the rated voltage and the maximum persistent current of differential levels, the choice of equipment and calibration is completed.Key Words: substation; electric main wiring; short-circuit current; the selection of electric equipment1 引言本所位于市郊，地势平坦，交通便利，具有220KV、110KV、及10KV三个电压等级，110KV侧以接受功率为主，10KV侧主要用于所用电及无功补偿。
变电站预制式智能控制柜二次系统研究
变电站预制式智能控制柜二次系统研究摘要：随着变电站数量的增加和土地资源的匮乏，其分布变得越来越困难。
在传统的变电站建设项目中，电气二次专业施工的连接和调试只能在第一台设备安装后进行。
一旦错误接线，整个施工过程将受到影响。
因此，研究变电站建设的新模式，缩短建设周期，节约空间，已成为变电站建设的关键问题。
提出了预制控制柜模块化二次系统的实现方案。
柜内有两个模块，一个是一次模块，另一个是二次模块，使用过程二次设备。
两个模块均内置智能控制柜，空间位于节能柜内，为规范220kV HGIS变电站二次回路设计，去除冗余二次回路，设计模块化设计方案，将一次、二次间隔的设备组合在一起，提高了变电站设备的设计效率和可替代性。
关键词:模块化;预制式智能控制柜;二次回路变电站在缩短变电站建设时间、节约资源方面具有明显优势。
与传统变电站结构相比，模块化结构具有方便拼接、调节效率高等优点。
在操作和维护过程中，一旦模块功能出现问题，可以更换拼接，提高了操作和维护的方便性。
终端预制智能控制柜是连接一、二次电气连接的接口。
预制智能控制柜技术的使用已成为制约二次设备模块化设计的关键因素之一。
以220kV变电站模块化建设为例，介绍了典型机柜智能控制预制模块的设计与实现，为变电站模块化建设提供了有益的参考。
一、预制式二次设备应用现状1.传统的汇控柜一次设备。
GIS制造商生产的传统设备，汇控柜一般称为变电站隔离开关和断路器。
将单相机构信号和操作能量集中到就地柜中。
每个GIS机柜都有一个汇控柜，为二次回路提供一个间隔里。
汇控柜内的所有设备必须贴设有铭牌。
使用下进线电缆，并设有盖板。
母线开关柜配有模拟接线盘、操作开关、模式开关、断路器等。
不同厂家生产的汇控柜尺寸与GPS不同，没有标准化。
因此，在订购GIS设备后，设计单位必须根据制造商的数据提供基础数据和其他数据。
由于订货时间长，工厂数据上报晚，工厂数据反复变化，现场施工计划时间可以延长。
显然，GIS设备制造商提供的GIS一次控制不符合标准智能配电站的建设理念和标准设计，其规模需要标准化。
变电站二次设计规范
第一章概述1典型组屏的适用范围llOkV变电站综合自动化系统的组屏方案，适用于llOkV及以下电压等级的继电保护、元件保护及自动化装置，根据不同的工程主接线形式，不同的工程要求提供推荐组屏模式。
对于35kV及10kV线路、所用变、备自投等设备可考虑分散安装或集中组屏两种方案。
2依据性文件《国家电网公司llOkV变电站典型设计》（2005版）《国家电网公司输配电工程典型设讣llOkV变电站二次系统部分》（2007 版）第二章二次系统设备设备通用技术要求1使用环境条件海拔高度：W2000m；环境温度（室内）：-5〜+45°C；最大日温差：95% （日平均）；90% （月平均）；抗震能力：水平加速度0. 30g,垂直加速度0. 15g；安装方式：室内安装，房间无专门屏蔽和抗静电措施，室内设置空调；地板荷载：400Kg/m\2二次屏（柜）技术要求2. 1端子排布置（1）屏（柜）内设备的安装及端子排的布置，保证各间隔的独立性，在一套装置检修时不影响其他任何一套装置的正常运行。
（2）端子排由我公司负责，外部端子排按不同功能进行划分，端子排布置充分考虑各插件的位置，避免接线相互交义，可按交流电压输入、交流电流输入，输入回路、输出回路，直流强电，交流强电分组布置端子排。
2.2直流电源小开关采用双极快速小开关，并具有合适的断流能力。
2. 3屏（柜）体要求（1）屏（柜）内的所安装的元器件具有型式实验报告和合格证，采用标准化元件和组件。
装置结构模式山插件组成插箱或屏（柜）。
插件、插箱的外尺寸符合GB3047的规定。
装置中的插件牢固、可幕，可更换。
屏（柜）体及包括所有安装在屏（柜）上的插件、插箱及单个组件满足防震要求。
并留有足够的空间。
对装置中带有调整定值的插件，调整机构具有良好的绝缘和锁紧设施。
（2）屏（柜）体下方设有接地铜排和端子。
接地铜排的规格为25X4平方亳米，接地端子为压接型。
屏（柜）具有良好的方电磁干扰的评比功能。
220kV智能变电站二次系统结构与设备配置
220kV智能变电站二次系统结构与设备配置摘要：220kv智能变电站二次系统的结构与设备配置直接关系到变电站的运作效率，要想变电站的高效运行就必须优化二次系统结构，升级设备配置，提高变电站的工作效率，所以文章就220kv智能变电站二次系统结构与设备配置进行分析探讨。
关键词：220kv智能变电站；二次系统；结构；设备配置科学技术的快速发展，使得人员对电力系统运行安全稳定性的需求越来越高。
电气运行调试工作是保证电力系统运行状态良好的重要组成部分，相关建设人员应在明确其运行调试现状的情况下，找出具体控制的方式方法。
1 220kV智能变电站二次系统相关概述随着社会经济的快速增长，人们对供电可靠性和安全性有了更高的要求。
而风力、太阳能等新能源电源的并网运行对电网系统稳定性造成了一定的影响。
智能电网能有效利用电力资源，提高供电可靠性，实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标。
2011年起，作为智能电网的关键节点，智能变电站在全国范围内进入全面推广建设阶段，新建220kV变电站按《国家电网公司输变电工程通用设计―110（66）～750kV智能变电站部分》（2011年版）中“第五篇 220kV变电站通用设计技术导则”的技术方案。
与传统变电站相比，智能变电站最大特征体现在一次设备智能化、设备检修状态化和二次设备网络化，其中二次设备在采样方式和组网形式上都发生了重大的变化，随着电力技术的进步，越来越多的新技术应用到二次系统中2 220kV智能变电站二次系统的结构分析以S省某220kV变电站为例，智能变电站系统采用三层两网结构，三层即站控层、间隔层、过程层，两网即站控层网络和过程层网络。
站控层。
负责变电站的数据处理、集中监控和数据通信，由主机、操作员站、远动通信装置、保护故障信息子站和其他各种功能站构成，是全站监控、管理中心，并与远方监控/调度中心通信。
站控层网络采用百兆星形双网结构，冗余网络采用双网双工方式运行。
110kV智能变电站电气二次施工图设计的几条优化措施
110kV智能变电站电气二次施工图设计的几条优化措施摘要：在《国网基建部关于发布输变电工程通用设计通用设备应用目录（2022年版）的通知》的基础上，根据不同地区不同变电站的重要程度，对110kV智能变电站的监控系统网络、二次设备室布置、站用电接线方式、UPS电源及辅助设备智能监控系统的设计，从安全、可靠及专业的角度上，提出了新的设计思路。
关键词：智能变电站；监控系统网络；二次设备室布置；站用电接线方式；UPS电源；辅助设备智能监控1.引言随着我国经济的发展，变电站的数量逐年稳步增长。
各电压等级的变电站中，110kV变电站在电网中占着重要的地位，其分布最广、数量最多。
变电站电气二次设计是电力行业设计中最繁复的一项工作，电气二次部分的子系统最多、设备及材料的种类最多、接线最多、技术要求最多，基于以上原因，电气二次设计技术的更新迭代也是最频繁的。
笔者根据自己的实际工作经验，对其电气二次施工图设计提出几条优化措施。
2.监控系统网络优化根据《国网基建部关于开展变电站模块化建设2.0版示范建设的通知》（基建技术〔2021〕31号）、《35~750kV变电站辅助设备智能监控系统设计方案》，变电站自动化系统站控层网络按照安全分区划分为安全Ⅰ、Ⅱ及Ⅳ区。
其中保护、监控及站用交直流等系统部署于安全 I 区；故障录波、计量、一次设备在线监测、火灾消防、安全防卫、动环、智能锁控等系统部署于安全区Ⅱ；智能巡视系统部署于安全Ⅳ区。
安全Ⅰ、Ⅱ区网络：采用星型双网。
安全区 IV 网络：采用单网。
安全Ⅰ、Ⅱ区网络之间采用防火墙，安全Ⅱ、Ⅳ区网络之间通过正向隔离装置、反向隔离装置连接，同一业务的数据在生产控制大区与管理信息大区之间的数据仅允许单向传输,不应形成逻辑循环。
1.二次设备室布置优化二次设备间屏柜布置按照站控层设备区、公用设备区、间隔层设备区（110kV线路保护测控柜、主变保护测控柜）、交直流设备区、通信设备区划分，结合电缆及光缆、尾缆路径走向，优化二次屏柜布置，便于运维管理。
变电二次设计问题及解决办法
变电二次设计问题及解决办法作者：王锐来源：《科技创新导报》2017年第32期摘要：随着我国变电行业发展的越来越迅速，在电力系统中，作为输配电的重要保证，变电所承担了变电运行的大部分工作，也同样是电网的重要组成部分。
在变电设计中，变电二次设计就是对设备的控制和保护的过程。
在变电二次设计上应有基础、简单、可靠的操作，既要向着节能环保和经济合理的方向发展，又要做到严格遵循国家相关的法律法规规定，因此，在满足电力行业和电网需求的同时，也需要对电网安全运行有一定的要求。
变电二次设计在电力系统设计中属于一个重要环节，在变电所电力运行中安全运行的水平和质量则有重要的影响，因此，做好二次设计则更为重要。
本文则针对变电二次设计做简要分析，然后提出存在问题及解决办法，以供参考。
关键词：电力系统二次系统设计问题中图分类号：TM63 文献标识码：A 文章编号：1674-098X（2017）11（b）-0030-02变电二次设计属于继电保护和自动装置的混合配置的设计问题。
在继电保护和自动装置功能的合理配合下，电网结构和电力系统电力设备的安全运行是由运行方式和合理故障类型为依据的，应选择可靠性、灵敏性、机动性这些基本要求的保护装置来进行配合。
同时在遵循国家和电力行业的相关原则和标准下，积极运用科学成熟的标准和设计运行，在满足电网企业对二次设计的要求情况下，对变电设备进行保护。
1 变电二次设计分析1.1 变电二次设计自动化变电站的综合自动化的基本功能包括：（1）监视和控制功能。
数据采集：模拟量采集、状态量采集、脉冲量采集，同时具有人机联系功能、打印功能、数据处理与记录功能。
（2）微机保护。
继电保护功能、低周低压减载功能、通信功能、时钟同步功能、自诊断功能。
1.2 变电站的二次系统进行变电站的二次系统通用设计的目的就是为了统一建设标准，统一设备规范；加快设计、评审、建设等换届工作进度，提高工作效率；降低变电站建设、运行成本和维护成本；变电站的二次设计中二次系统将以往变电站综合自动化系统的设计中经常忽略的后台监控方面也进行了完善。
2019年17国家电网公司输变电工程通用设计通用设备通用办法.doc
国家电网公司输变电工程通用设计通用设备管理办法第一章总则第一条为贯彻落实国家电网公司（以下简称“公司”）“集团化运作、集约化发展、精益化管理、标准化建设”要求，全面推广应用通用设计、通用设备，建立管理常态机制，依据《国家电网公司基建技术管理规定》，制定本办法。
第二条输变电工程通用设计、通用设备管理，主要包括通用设计、通用设备研究制定，成果发布，应用实施，评价考核和滚动修订等工作。
第三条本办法适用于公司建设管理的35千伏及以上输变电工程（含新建变电站同期配套10千伏送出线路工程）的通用设计、通用设备管理工作，其他工程参照执行。
第二章职责分工第四条国网基建部管理职责（一）制定通用设计、通用设备管理制度，并组织实施；（二）组织开展通用设计、通用设备的需求规划、研究制定、发布应用工作；（三）指导和评价省公司级单位（省（自治区、直辖市）电力公司和公司直属建设公司，以下同）的通用设计、通用设备管理工作，协调管理工作中的重大事项。
第五条国网物资部负责在工程物资采购环节全面应用通用设备，并按照公司相关规定对未能履约的设备供应商进行管理。
第六条国网交流部、直流部负责所管辖输变电工程通用设计、通用设备的应用管理工作。
第七条国网发展部、运检部按照职责分工负责在工程可研规划、运维检修等环节全面应用通用设计、通用设备。
第八条省公司级单位基建管理部门管理职责（一）执行公司通用设计、通用设备管理相关制度及规定，负责管辖范围内通用设计、通用设备管理工作；（二）指导地市供电企业通用设计、通用设备管理工作；（三）组织开展所管辖输变电工程设计策划，落实应用要求，提出需沟通汇报的技术问题；（四）组织所管辖输变电工程设备招标技术规范书编制，审查技术要求，核查通用设备应用情况。
第九条各级物资部门负责在所管辖输变电工程物资采购、监造等环节全面应用通用设备，在采购合同中明确通用设备应用要求，并体现于违约责任相关条款；组织监造单位按照合同进行监造，落实通用设备应用要求。
南网300道题库----单选
南网300道题库----单选基本信息：[矩阵文本题] *1、GOOSE分配的以太网类型值是（）。
[单选题] *0x88B8(正确答案)0x88B90x88BA0x88BB2、高压并联电抗器非电量保护采用（）跳闸，并通过相应断路器的两套智能终端发送GOOSE报文，实现远跳。
[单选题] *GOOSE点对点就地直接跳闸(正确答案)GOOSE网络MMS.GOOSE合一网络3、根据南方电网《智能变电站IEC61850工程通用应用模型》，GSE配置中MaxTime的典型数值宜为（）。
[单选题] *1000ms2000ms5000ms(正确答案)10000ms4、数据集应在（）文件中生成与定义。
[单选题] *ICD(正确答案)CIDSCDSSD5、采用网络采样的智能变电站220kV电压等级及以上的电压切换是在（）上完成。
[单选题] *间隔合并单元(正确答案)母线合并单元断路器智能终端本体智能终端6、交换机存储转发交换工作通过（）进行数据帧的差错控制。
[单选题] *循环冗余校验(正确答案)奇偶校验码交叉校验码横向校验码7、智能变电站自动化系统可以划分为（）三层。
[单选题] *站控层间隔层过程层(正确答案)控制层隔离层保护层控制层间隔层过程层站控层隔离层保护层8、下面（）功能不能在合并单元中实现。
[单选题] *电压并列电压切换数据同步GOOSE跳闸(正确答案)9、据南方电网《智能变电站过程层以太网交换机技术规范》,电力部分业务报文优先级中,GOOSE服务优先级为（）。
[单选题] *4567(正确答案)10、智能录波器组成架构包括（）。
[单选题] *采集单元和管理单元(正确答案)采集单元和存储单元管理单元和存储单元采集单元、存储单元和管理单元11、智能变电站220kV及以上电压等级配置的GOOSE和SV网络宜采用（）网络结构。
[单选题] *环形单网环形双网星形单网星形双网(正确答案)12、建模时保护装置的MMS访问点为（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要研究内容
第一，变电站二次系统设计的技术原则，包括： 系统继电保护、元件保护、计算机监控系统、电力调 度数据网接入设备、二次系统安全防护设备，站内通 信系统、变电站操作直流电源、交流不停电电源、图 像监控系统等二次系统的技术要求和设备配置要求。
主要研究内容
第二，二次设备组屏方案和各个屏柜的功能配 置。按照统一的配置原则和技术要求，根据变电站 接线形式、一次设备类型，制定二次设备的典型组 屏方案和各屏柜的功能配置，统一变电站二次设备 的组屏方案、屏柜尺寸、形式、名称、标识及颜色 等。
操作箱：500kV每个断路器单元配置1套分相操作箱，操作箱宜配置在断路 器保护屏 ；220kV每套线路配置1套分相操作箱，操作箱配置在其中一套线 路保护屏；500kV也可采用保护动作出口不经操作箱跳闸的方式，控制采用 经操作继电器至断路器操作机构的方式。 断路器三相不一致保护，断路器防跳、跳合闸压力闭锁等功能宜由断路器本 体机构箱实现，操作箱中仅保留重合闸压力闭锁接线。
采用的接线方式
500kV变电站：500kV采用1个半断路器接线； 220kV采用双母线接线。
330kV变电站：330kV采用1个半断路器接线或双母线接线； 110kV采用双母线接线。
220kV变电站：220kV采用双母线接线； 110kV采用双母线接线。
110kV变电站：110kV采用单元接线、桥形接线或单母线接线 35kV （10kV）采用单母线接线。
国家电网公司输变电工程通用设计
变电站二次系统部分介绍
二次系统通用设计编制组 2008.6
主要内容
一、目的和意义 二、主要取得的主要技术成果 六、技术展望 七、建议
一、目的和意义
研究的目的
1、统一建设标准，统一设备规范； 2、加快设计、评审、建设等环节工作进度，提高
二、主要工作过程
变电站二次系统通用设计编制单位分工
序 号
参编单位
主要分工
分 类
1
中国电力工程 顾问集团公司
总体技术协调
9
2
中南院 500kV牵头汇总、系统继电保护部分 10
3
华东院
500kV调度自动化及计算机监控系统 部分
11
4
华北院
500kV元件保护、自动装置及其它二 次部分
12
5 西南院 500kV系统及站内通信部分
专题研究
3、变电站时间同步系统配置方案：重点是变电站各二次 设备对时方式和接口的规范化。 4、变电站防误闭锁方案：重点是变电站防误闭锁功能和 配置的规范化。 5、变电站操作箱配置及接线方案 ：重点是变电站操作箱 配置方式及控制回路接线的规范化。 6、基建、生产、调度对二次系统规程规范一致性的研究。
500kV线路保护：每回500kV线路配置双重化线路纵联保护和远方跳闸保 护，每套纵联保护均含完整的主后备保护，过电压保护使用远跳保护装置 中的过电压功能； 每回500kV线路配置2面保护屏，每面保护屏包含1套线 路主后备保护装置，1套过电压保护及远跳装置。 对50km以下的短线路，宜随线路架设2根OPGW光缆，配置双套光纤分相 电流差动保护，有条件时，保护通道可采用专用光纤芯。 远方跳闸：每回500kV线路应配置双套远方跳闸保护，远方跳闸保护宜 采用一取一经就地判别方式，应与线路主保护组一面屏(330kV)。
• 保护采用专用光纤芯通道时，保护光纤应直接从通信光配线架引接。
• 同一线路两套保护的数字接口装置宜安装在不同的保护通信接口屏（柜）上，每一 面保护通信接口屏（柜）最多安装8台保护数字接口装置。
主要技术原则
保护装置主要技术要求：
• 保护装置应具有对时功能，推荐采用以太网或RS-485串行数据通信接口 接收时间同步系统发出的IRIG-B（DC）时码作为对时信号源。保护应具 备通信管理功能，与计算机监控系统和保护及故障信息管理子站系统通 信，通信规约采用DL/T 667-1999（idt IEC60870-5-103）或DL/T 860(IEC61850)，接口采用以太网或RS-485串口。
2007年3月，汇总分析调研材料， 召开第一次协调会
2007年4月，编制形成实施意见， 第一次协调会
2007年5月，各网省公司完成本 地区技术方案，开展现场调研
2007年6月，提出主要技术原则， 完成专题研究报告
2007年8月，完成初稿，第六次协 调会，征求各网省公司意见。
2007年10月，完成统稿，挂网 广泛征求意见。
主要技术原则
500kV断路器保护：按断路器单元单套配置，每台断路器配置1面断路器保 护屏。对同杆并架双回线路，自适应重合闸方式本次暂不考虑。
短引线保护：当出线设有隔离开关时，每回配置双套短引线保护，短引线保 护宜按串集中组屏，每串配置1面短引线保护屏，包含4套短引线保护装置 。
500kV母线保护：配置双套母线保护，每套母线保护只作用于断路器1组跳闸 线圈，独立组1面屏，母线侧断路器失灵保护需跳母线侧断路器时，通过启动 母差实现。
广泛调研
3、技术更新快。随着计算机技术在工程中的普遍应 用，使各个专业的技术更新加快，无论是硬件还是软件更 新周期有的已达到一到两年。开展继电保护、通信、调度 自动化、计量等二次设备通用设计工作面临的首要问题是 如何统一不同地区、协调不同专业的功能要求。
广泛调研
4、涉及专业范围广泛，相互间的关系复杂。不同专 业之间的联系更加紧密，专业之间的相互渗透越来越深， 要重新审视和整合各个专业的功能要求。
220kV调度自动化和计算机监控系统 部分
220kV通信、直流和UPS电源、其它 二次部分
110kV牵头汇总、调度自动化及计算 机监控系统部分
110kV系统继电保护、元件保护及自 动装置部分
110kV通信、直流和UPS电源、其它 二次部分
分步实施
2006年底 开展研究策划，提出工作思路
2006年12月 开展书面调研
5、设备品种、数量多。同一种设备的生产厂家众多， 且均已占有一定的市场份额。实际工程中应用的厂家数量 均较多，设备品种繁多、接口复杂，各设备通信接口方式、 通信规约不一致，造成互联互通困难。
专题研究
工作组在进行深入调研的基础上，开展了二次系统通 用设计重点和难点的专题研究。 1、继电保护系统设计专题：重点是继电保护及故障信息 管理子站配置方案和继电保护信息接口方案； 2、计算机监控系统设计专题：重点是计算机监控系统配 置方案、数据采集信号、功能配置、通信接口等。
广泛调研
通过调研，基本了解目前公司变电站二次系统现状、 存在问题，梳理出关键问题和主要难点，明确了通用设计 研究内容，调研的主要结论如下：
1、系统关联性大。变电站二次系统与电网发展、系 统接线、网络结构和运行习惯等相互影响，相关性大。
2、地区差异大。各地区对变电站继电保护、通信、 调度自动化和计量等二次系统设备的配置原则、配置要求、 组屏方案、屏柜数量等的要求存在较大差异，实现方式因 工程而异。
2007年12月 组织召开专家评审会议
2008年1月22日 公司级审定会
广泛调研
书面调研：2006年12月，组织6家区域电力设计院， 对5家区域电网有限公司、24家省级电力公司进行了通用 设计的书面调研工作，根据反馈的调研材料，结合工程实 际，编制了形成了6份变电站二次系统调研报告。
现场调研：2007年5月，为进一步了解工程建设、运 行现场情况，由基建部、生技部、国调中心分别带队赴北 京、辽宁、上海、湖北、福建、陕西等地网省公司开展现 场调研，编制形成了3份调研报告。
• 具有光纤通道的线路，两套纵联保护宜均采用光纤通道传输信息。对 50km及以下短 线路，有条件时，可分别使用专用光纤芯；对50km以上长线路，宜分别使用2Mbit/s 接口方式的复用光纤通道。
• 当直达和迂回路由均为光纤通道时，一回线路的两套主保护可均采用光纤纵差保护 ，并应采用两条不同路由。迂回路由传输网络的传输总时间应不大于12ms，500kV （330kV）线路保护迂回路由不宜采用220kV （110kV)以下电压等级的光缆，不应 采用 ADSS 光缆。
• 保护装置宜采用全站后台集中打印方式。为便于调试，保护装置上应设 置打印机接口。
• 线路两侧保护选型应一致，保护的软件版本应完全一致。
主要技术原则
线路故障录波系统：分散布置的500kV变电站内，宜按电压等级配置故障录 波装置，不跨小室接线，建设初期可适当考虑远景要求；每套500kV线路故 障录波器的录波量宜为48路模拟量、128路开关量；每套220kV故障录波器的 录波量宜为64路模拟量和128路开关量。
220kV线路保护：配置双重化线路纵联保护，每套纵联保护含完整的主后备 保护功能；每套线路保护均含重合闸功能。每回220kV配置2面保护屏，每面 保护屏包含1套线路主、后备保护及重合闸装置以及1台分相操作箱。（ 330kV双母线）
主要技术原则
母线保护：220kV（330kV）按远景配置双套母线保护，不配置独立的失灵 保护，双套失灵保护功能宜分别含在双套母差保护中；每套母线保护只作用 于断路器的1组跳闸线圈。（110kV双母线配置一套失灵保护，失灵保护功 能宜含在母差保护中 ）
主要研究内容
第三，二次系统设备的技术规范，根据变电站二 次系统典型设计配置原则和技术要求、各种典型二 次设备组屏方案和各屏柜的功能配置，编制了96项 二次设备的技术条件书，统一了二次系统及各屏柜 的技术规范。
主要研究内容
第四，典型工程二次系统设计的实际应用案例。 选择了11个典型工程案例，按初步设计内容深度确定 了继电保护、调度自动化信息范围，计算机监控系统 及直流系统等二次设备配置方案图，以及控制室、计 算机室、通信机房和继电器小室等的具体布置图，可 供实际工程参考。
13
6
东北院 500kV直流及UPS电源部分
14
7
西北院
330kV牵头汇总、系统继电保护、元 件保护、自动装置计算机监控系统
