光电耦合器工作原理
a7840光电耦合器工作原理。
a7840光电耦合器工作原理。
A7840光电耦合器是一种光电器件，也被称为光电继电器。
它主要用于将光信号转换为电信号或将电信号隔离。
其工作原理基本上可以分为以下几个步骤：1. 光输入：A7840光电耦合器通常由一个光敏二极管和一个发射器组成。
光输入时，外部光源照射到发射器上，并且发射器会将电信号转换为光信号。
2. 光检测：发射器发出的光信号会照射到光敏二极管上。
光敏二极管是一种光电转换器件，它可以将光信号转换为电信号。
光敏二极管中的光敏元件会吸收光信号，并产生对应的电压或电流信号。
3. 转换：光敏二极管中产生的电信号会经过适当的放大和处理电路进行处理，使其适用于特定的应用需求。
可以通过调整处理电路的参数来控制输出信号的特性。
4. 隔离：A7840光电耦合器的一个重要特性是隔离效果。
由于光敏二极管和发射器之间没有直接的电连接，因此输入光信号可以完全隔离起来，以防止任何电流或电压的干扰传递到输出端。
总结起来，A7840光电耦合器的工作原理是通过将外部光信号转换为电信号，并经过适当的处理和隔离，实现光与电信号之间的相互转换和隔离功能。
它在工业控制、通信、医疗设备等领域具有广泛的应用。
光电耦合器工作原理详细解说
光电耦合器工作原理详细解说光电耦合器件简介光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“0”。
若基极有引出线则可满足温度补偿、检测调制要求。
这种光耦合器性能较好，价格便宜，因而应用广泛。
图一最常用的光电耦合器之内部结构图三极管接收型4脚封装图二光电耦合器之内部结构图三极管接收型6脚封装图三光电耦合器之内部结构图双发光二极管输入三极管接收型4脚封装图四光电耦合器之内部结构图可控硅接收型6脚封装图五光电耦合器之内部结构图双二极管接收型6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。
（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。
（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。
因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
（4）光电耦合器的回应速度极快，其回应延迟时间只有10μs左右，适于对回应速度要求很高的场合。
光电耦合器
光电耦合器简介光电耦合器是一种将光电转换器件和电子器件相结合的器件。
它能够将电子信号转换成光信号，并把光信号转换为电子信号输出，是实现光电转换的重要器件之一。
工作原理光电耦合器的工作原理非常简单。
它利用半导体材料的特性，通过光电元件将光信号转换为电信号，或者通过电光元件将电信号转换为光信号。
在光电耦合器中，通常采用光敏二极管、光电二极管、光电子倍增管、光电子管、光电晶体管等光电元件来完成将光信号转换成电信号的工作。
而将电信号转换成光信号的部分，则通常采用LED、半导体值、半导体激光器等元器件。
当一个光电二极管或光敏二极管暴露在光线中时，它所产生的电荷将在它的两个极之间产生电压。
这个电压的幅度与照射到它上面的光照强度成正比例。
而LED或半导体激光器则会在受到外界电压作用下，发射特定波长的光。
因此当一个光电耦合器的电化学电位改变时，它的光强度也会相应改变。
当电子信号进入光电耦合器时，它会使得光强度发生变化，再通过光电转换器将光信号转换成电子信号输出。
应用领域光电耦合器在很多应用领域中都有广泛的应用。
下面列举了其中一些重要的应用。
1. 光电传感器光电传感器是一种利用光电耦合器进行传感的器件。
它能够将光信号转换成电信号，并且能够将电信号转换成光信号输出。
利用光电传感器可以测量物体的位置、方向、形状、尺寸以及其它物理量等。
光电传感器广泛应用于自动控制、通信、医疗、电子设备等领域。
2. 光通信光通信是利用光传输信息的一种通信方式。
它在数据传输方面有着很多的优点，如高速、高保真、长距离等。
在光通信系统中，光电耦合器扮演着重要的角色，在光收发器中将光信号转换成电信号输出。
3. 光纤通信光纤通信是利用光纤作为信息传输介质的一种通信方式。
光纤通信系统中的光信号需要经过多次放大和调制，才能够被正常地传输。
在这个过程中，光电耦合器充当着不可或缺的组成部分，将光信号转换为电信号输出，并在信道中进行传输。
4. 光电流量计光电流量计是一种测量流体流量的装置。
光电耦合器工作原理
光电耦合器工作原理一、光电耦合器件简介光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。
若基极有引出线则可满足温度补偿、检测调制要求。
这种光耦合器性能较好，价格便宜，因而应用广泛。
图一最常用的光电耦合器之内部结构图图二光电耦合器之内部结构图三极管接收型4脚封装三极管接收型6脚封装图三光电耦合器之内部结构图图四光电耦合器之内部结构图双发光二极管输入三极管接收型4脚封装可控硅接收型6脚封装图五光电耦合器之内部结构图双二极管接收型6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。
（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。
（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。
因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
（4）光电耦合器的回应速度极快，其回应延迟时间只有10μs左右，适于对回应速度要求很高的场合。

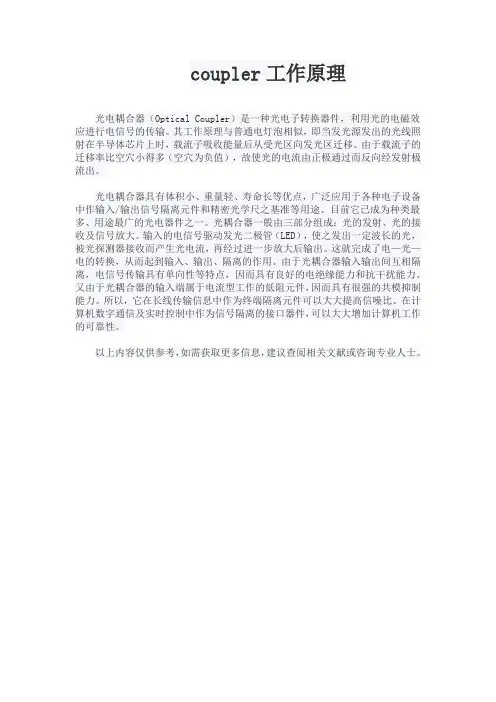

coupler工作原理
coupler工作原理
光电耦合器（Optical Coupler）是一种光电子转换器件，利用光的电磁效应进行电信号的传输。
其工作原理与普通电灯泡相似，即当发光源发出的光线照射在半导体芯片上时，载流子吸收能量后从受光区向发光区迁移。
由于载流子的迁移率比空穴小得多（空穴为负值），故使光的电流由正极通过而反向经发射极流出。
光电耦合器具有体积小、重量轻、寿命长等优点，广泛应用于各种电子设备中作输入/输出信号隔离元件和精密光学尺之基准等用途。
目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。
在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。
以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询专业人士。
光电耦合器的工作原理以及应用
光电耦合器的工作原理以及应用1. 工作原理光电耦合器（Optocoupler）是一种能够将输入端和输出端电气信号进行隔离的装置。
它由发光二极管（LED）和光敏三极管（Phototransistor）构成。
当输入端加上电压时，LED发出光信号，该光信号被光敏三极管接收后产生电流。
这种光电耦合的原理实质上是一种光控转换和能量传递的过程。
具体工作原理如下： 1. 输入端的电流通过限流电阻（Rx）流过发光二极管，使其发出一定功率的光信号。
2. 光信号经传输介质到达光敏元件，并激发出光敏元件的电子。
3. 光敏元件将光信号转换为电流信号，并通过输出端引出。
2. 主要构成部分光电耦合器的主要构成部分包括以下几个方面： - 发光二极管（LED）：将输入电流转换为光信号。
- 光敏三极管（Phototransistor）：将接收到的光信号转换为电流信号。
- 传输介质：用于将光信号从发光二极管传递到光敏三极管。
- 封装结构：提供外部环境下的物理保护和隔离。
3. 应用领域光电耦合器具有隔离、调制和数传等特点，广泛应用于以下领域：3.1 工业自动化控制系统光电耦合器在工业自动化控制系统中起到隔离和信号调制的作用。
它能够将电气信号转换为光信号并进行隔离，防止输入端的噪声、干扰等影响输出端的稳定性。
常见的应用包括： - PLC（可编程逻辑控制器）输入/输出模块 - 隔离式继电器输出模块 - 工业通信接口隔离3.2 通信设备光电耦合器在通信设备中用于隔离输入和输出信号，避免信号干扰和电气故障。
通信设备中常用到的应用包括： - 光纤调制解调器（光猫） - 光电耦合器串并转换器 - 光电耦合器隔离阵列模块3.3 医疗设备光电耦合器在医疗设备中起到信号隔离和电气保护的作用。
它能够将信号从控制电路隔离，确保患者和医护人员的安全。
常见的应用有： - 医疗设备输入/输出模块 - 医疗设备控制系统 - 医疗器械接口隔离3.4 电力电子设备光电耦合器在电力电子设备中用于信号隔离、电气保护和触发控制。
光电耦合器的作用和工作原理
光电耦合器的作用和工作原理光电耦合器用于数模之间的转换。
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透亮绝缘体隔离。
发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照耀到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。
光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰力量强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年月进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调整掌握端电流来转变占空比，达到精密稳压目的。
在光耦电路设计中，有两个参数经常被人忽视，需要非常留意，一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。
而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特殊留意不要超过反向电压。
如，在使用沟通脉冲驱动LED时，需要增加爱护电路。
另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。
光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同打算了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。
光耦的作用及工作原理输入电压和输出电压
光耦的作用及工作原理输入电压和输出电压光耦，也称为光电耦合器，是一种利用光学和电学相结合的器件，用于实现光和电信号之间的隔离和转换。
光耦常用于电路的隔离、抑制噪声、电气绝缘等应用中。
其工作原理基于光伏效应和光导效应，能够将输入端的光信号转换为输出端的电信号，实现信号的隔离传递。
在光耦的内部结构中，通常包含一个发光二极管和一个光敏三极管。
当输入电压施加在发光二极管上时，发光二极管会发出一束光线，照射到光敏三极管上。
光敏三极管在光照射下会发生电导率变化，从而产生输出电压。
这种通过光信号控制电信号的转换方式，实现了输入与输出之间的电气隔离。
光耦在电子电路中广泛应用，特别是在需要进行隔离传递信号的场合。
通过光耦器件可以实现输入端与输出端的电气隔离，有效地防止信号传递过程中的干扰和噪声，提高了系统的稳定性和可靠性。
此外，光耦还可以在不同电压级别之间传递信号，将高压电路和低压电路有效隔离，确保电路的安全性。
在工业控制系统、通信设备、电源管理等领域，光耦器件被广泛应用。
它能够有效地传递信号，保证各部分之间的隔离，防止电气干扰和电路损坏，为整个系统的运行提供保障。
光耦器件不仅能够实现电气隔离，还能够传递各种类型的信号，包括模拟信号和数字信号。
总的来说，光耦作为一种重要的光电器件，在现代电子电路中发挥着关键作用。
它通过光学和电学的结合，实现了输入信号到输出信号的转换，保证了信号的传递稳定性和可靠性。
同时，光耦还能够隔离各部分之间的电气连接，防止电路间的相互干扰，提高了系统的整体性能。
在未来的发展中，光耦器件将继续扮演重要角色，为各种电子设备和系统的运行提供支持和保障。
1。
光电耦合器的工作原理
光电耦合器的工作原理
光电耦合器通过光电效应将光信号转换成电信号，实现光信号和电信号之间的相互转换。
其工作原理如下：
1. 光输入：光线通过光输入端进入光电耦合器。
2. 光电效应：当光线照射到光电耦合器内的光敏元件上时，光能激发光敏元件中的电子。
3. 电子传输：被激发的电子被传输到光电耦合器中的半导体器件上。
4. 光电转换：在半导体器件中，电子与杂质能级之间发生能级转移，由此产生的电流会随着光信号的强弱而变化。
5. 电信号输出：最后，光电耦合器将电信号输出到电路中，以供后续处理和应用。
总结起来，光电耦合器的工作原理可以概括为：光输入后，光电效应激发光敏元件中的电子，并将其传输到半导体器件上进行光电转换，最终产生的电流作为电信号输出。
这种转换能够实现光信号与电信号之间的相互转换，广泛应用于光通信、光电测量和光电控制等领域。
光电隔离器的工作原理
光电隔离器的工作原理
光电隔离器，也称为光电耦合器，是一种通过光电效应将输入和输出电路隔离的装置。
它的工作原理如下：
1. 光电效应：光电隔离器内部有一个发射器和一个接收器，发射器通常是一个红外二极管，接收器是一个光敏电阻或光敏二极管。
当发射器受到电流驱动时，会产生光辐射，光照射到接收器上会引起光电效应。
2. 输入电路：输入信号通过一个电阻或电流源驱动发射器，改变发射器的电流，从而改变发射的光强度。
3. 光耦合：发射的光被传输到接收器，光照射在接收器上产生光电效应，使其内部电流产生变化。
4. 输出电路：接收器产生的电流驱动输出传感器或负载电路，完成电气信号的隔离传输。
光电隔离器的工作原理主要基于光电效应，通过发射器和接收器之间的光传输实现输入和输出电路的隔离。
这种隔离方式可以有效地提高系统的稳定性、抗干扰性能和安全性，适用于多种工业场景和电子设备的隔离应用。
光电耦合器的管脚图及工作原理
光电耦合器的管脚图及工作原理光电耦合器的作用及工作原理光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“0”。
若基极有引出线则可满足温度补偿、检测调制要求。
这种光耦合器性能较好，价格便宜，因而应用广泛。
图一最常用的光电耦合器之内部结构图三极管接收型4脚封装图二光电耦合器之内部结构图三极管接收型6脚封装图三光电耦合器之内部结构图双发光二极管输入三极管接收型4脚封装图四光电耦合器之内部结构图可控硅接收型6脚封装图五光电耦合器之内部结构图双二极管接收型6脚封装光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。
（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。
（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。
因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
光电耦合器原理范文
光电耦合器原理范文
一、光电耦合器原理
光电耦合器一般由发射端和接收端组成。
发射端由二极管、电源、电阻、发射灯管、发射探头等组成。
接收端由接收灯管、探头及二极管组成，类似电子管的结构。
发射端将一个小电流流入发射灯管，发射灯管发射出
可见光，发射探头收集发射灯管发出的光，将可见光转变为电信号，接收
灯管将收到的电信号转变为可见光，探头将可见光转变为电信号，发射端
和接收端形成一个光电耦合的闭环系统。
二、光电耦合器的特点
1、可靠性高：光电耦合器运行时，不会受到电磁场及电磁干扰的影响，因此，具有非常高的可靠性；
2、安装简单：光电耦合器可以安装在一级成本低的场合，只要配备
了配套灯管和探头，即可实现距离较长的信号传输；
3、耐压强度高：因为光电耦合器材料的特殊性，可以容忍非常高电压，如果受到强电压影响，则不会受到任何影响；
4、信号传输距离远：光电耦合器能够进行长距离的信号传输，最远
可以达到几公里；。
光电耦合器工作原理详细解说
光电耦合器工作原理详细解说光电转换器件一般采用光敏材料制成，其主要功能是将光信号转换为电信号。
常用的光电转换器件有光电二极管和光电三极管。
光电转换器件内部有可感光的半导体材料。
当光在其表面照射时，光子被材料吸收，形成光激发的载流子。
这些载流子受到电场的作用发生漂移和扩散，在外加电压的作用下，产生光电流。
光电流的强度与入射光强度成正比。
电光转换器件一般采用高纯度的半导体材料制成，其主要功能是将电信号转换为光信号。
常用的电光转换器件有LED（发光二极管）和激光二极管。
这些器件内部有PN结，当外加正向电压时，电子和空穴注入结区域并发生复合，释放出多余的能量以光子的形式。
这些光子经半导体波导的引导和扩散，最终形成输出的光信号。
1.当有光照射到光电转换器件上时，光子被材料吸收，产生光电流。
光电流的大小与光的强度成正比。
2.光电流经过电路进行放大和调整，然后输入到电光转换器件中。
3.电光转换器件通过电信号的作用，产生对应的光信号。
电流和电压的大小将直接影响输出光的功率和亮度。
4.最后的光信号经过光波导传输到需要的位置，可以用于光通信、光传感和光电子设备中。
1.高速响应：由于光电转换器件和电光转换器件均为半导体器件，其响应速度非常快，可以达到纳秒级别的响应时间。
2.宽频带特性：光电转换器件和电光转换器件均具有宽带特性，能够传输和处理宽频带的信号，适用于高频率的应用。
3.低功耗：光电耦合器器件为半导体材料制成，功耗相对较低，适合于低功耗的应用环境。
4.高灵敏度：光电转换器件能够非常灵敏地感应光信号，具有很高的灵敏度，能够在低光强度下工作。
5.高稳定性：光电耦合器器件内部的半导体材料具有良好的稳定性和可靠性，能够长时间稳定工作。
总的来说，光电耦合器是一种能够将光信号和电信号进行高效转换的器件。
它可以应用于光通信、光传感、光电子设备等领域，具有高速响应、宽频带特性、低功耗、高灵敏度和高稳定性等优点。
随着光电技术的不断发展，光电耦合器将在未来的应用中起到更加重要的作用。
光电耦合器工作原理详细解说
光电耦合器工作原理详细解说光电耦合器（Photocoupler），也称为光电继电器（Optocoupler），是一种能够将输入信号转换为光信号再转换为输出电信号的器件。
其主要作用是实现不同电路之间的电隔离，以保护电路的安全性和稳定性。
光电耦合器由光电二极管、光敏三极管、输入控制电路和输出控制电路组成。
1.输入控制电路：输入控制电路通常由输入电源和输入电阻组成。
输入电源与光电二极管的阳极相连，通过输入电阻将输入信号与光电二极管的阴极相连。
输入信号为正电平时，输入电流流过光电二极管，使其发生反向饱和。
2.光电二极管：光电二极管是光电耦合器的输入部分，它是一种普通的二极管，但其结构上存在差异。
光电二极管的结构是由两个PN结反向串联构成，其中阴极是p型材料，阳极是n型材料。
当无光照射时，光电二极管的反向电流很小，工作在反向截止区域。
3.光敏三极管：光敏三极管是光电耦合器的输出部分，它常常采用双基结构，包含有一对PNPN结，工作原理类似于可控硅。
光敏三极管的基极由光电二极管输出光信号控制，发射极用于输出电压。
4.输出控制电路：输出控制电路主要由输出电源、负载电阻和输出电压组成。
输出电源与负载电阻并联，负载电阻与发射极连接。
当光敏三极管发射光照射到通常开关型三极管的基极上时，开关型三极管会关闭，电流通过负载电阻产生电压。
当输入控制电路输出为高电平时，输入电流会使光电二极管的阴极处于正向饱和区，此时光电二极管的发光强度最大。
光敏三极管接收到光信号后，基极电流会大幅度增加，从而将输出电路的开关型三极管关闭，电流流过负载电阻产生相应的电压输出。
当输入控制电路输出为低电平时，光电二极管不发出光，光敏三极管的基极电流减小，将导致输出电路中的开关型三极管打开，负载电阻上的电压为0。
总结来说，光电耦合器通过光电二极管将输入电信号转换为光信号，再通过光敏三极管控制输出电路。
这样可以实现输入电路与输出电路之间的电隔离，提高电路稳定性和安全性。
光电耦合器的工作原理是什么
光电耦合器的工作原理是什么光电耦合器（Optocoupler）又称光电隔离器或光电隔离耦合器，是一种能够将电和光之间相互转换的器件。
它通常由一个发光二极管（LED）、一个光敏二极管（光电晶体管或光敏三极管）和一个光学耦合器件（光导纤维或光学隔离层）组成。
1.发光二极管发光：当输入端施加电流时，发光二极管中的LED发出光线。
这个光线通常是红外线，但也可以是其他可见光波段。
2.光线传递：发出的光线经过光学耦合器件，如光导纤维或光学隔离层，将光线传递到接收端。
3.光敏二极管感光：接收端的光敏二极管接收到发出的光线，并在其PN结上产生电流。
4.电流放大：感光二极管输出的电流被放大，以便用于驱动输出端的负载电路。
5.输出信号：通过输出端的负载电路，将放大后的电流转化为输出电压或其他信号。
1.电气隔离：光电耦合器在输入端和输出端之间实现了电气隔离，这样可以防止电气噪声、电磁干扰和地位差异等因素对电路的影响。
2.高速传输：光信号的传输速度比电信号快得多，因此光电耦合器可以实现高速的信号传输，适用于需要快速响应的应用场景。
3.安全性：由于光电耦合器实现了电与光的隔离，可以防止高电压或高电流通过到达较低电压或电流的输出端，从而提高设备和人员的安全性。
4.小尺寸：光电耦合器通常比传统的电气隔离器件小巧轻便，适用于对尺寸有限制的应用场景。
光电耦合器在实际应用中具有广泛的用途，例如在工业自动化控制系统中用于隔离输入和输出信号、在医疗设备中用于隔离高压和低压电路、在电源供电中用于隔离输入和输出端等。
总之，光电耦合器通过光线传递实现了电与光之间的隔离与耦合，为电路提供了高速传输、电气隔离和安全性保证的解决方案。
光耦的工作原理
光耦的工作原理
光耦，即光电耦合器，是一种利用光学原理实现电光转换的器件。
它由发光器件和光敏器件组成，通过光敏元件的光控电流特性，实现输入光信号与输出电信号之间的隔离和传输。
光耦的工作原理如下：
1. 发光器件产生光信号：光耦的发光器件通常采用发光二极管（LED），当向其施加正向偏压时，电子与空穴结合产生光子，即可发射出光信号。
2. 光信号照射到光敏器件上：发光器件发出的光信号经过光耦内部的光隔离结构，照射到光敏器件上。
光敏器件一般采用光敏二极管（光电二极管），其内部的光电效应使其能够将光信号转换为电信号。
3. 光敏器件产生电信号：当光信号照射到光敏二极管上时，光敏二极管中的光电效应使其产生电流。
该电流与输入的光信号强度成正比，完成了光信号到电信号的转换。
4. 输出电信号隔离和传输：光敏器件产生的电信号通过输出端的电路传输出去。
由于发光器件和光敏器件之间通过光信号进行传输，因此输入光信号与输出电信号之间实现了隔离，能够有效避免干扰和传递电气噪声。
光耦能够将输入信号与输出信号实现电气隔离，具有阻隔高、
传输速率快、耐辐照等特点。
它在各种电子设备中广泛应用，例如隔离测量回路、逻辑隔离、噪声干扰抑制等。
光电耦合器工作原理
光电耦合器工作原理
光电耦合器又称光电隔离器，是对一种把光能转换成电能、在物理上隔离两侧电路的装置，具有很好的电磁兼容性和绝缘性能，它可以输出5V AAA级别或更大电流，是许多工业操作系统中常用的隔离设备之一。
光电耦合器的原理是光电池结构，包括发射极和检测极两部分，发射端的信号经光纤发射到检测端接收，然后由光电效应把光能转换成电能输出。
发射端部分由发射头、LED、LED光纤、光电池组成，发射头是一个电器件，可以把输入的电流转换成光信号，然后由LED感受，经过LED眼镜或LED光纤发射到检测端；检测端则由光电池组成，它由检测头、太阳能片组成，检测头通过传感器感受发射过来的光信号，通过太阳能片把光能转换成电能输出，就完成了光电耦合器的工作原理。
此外，光电耦合器的发射端电路和检测端电路都具有绝缘性，所以能够有效隔离两侧电路，减少回路对电气设备的干扰，保证设备安全性和可靠性。
另外，光电耦合器还可以使用多种保护技术来防止输入输出双向电压瞬时峰值，这就使得它在许多系统中表现出高可靠性和强大的兼容性，成为很多工业操作系统的基础设备。
光电耦合器的工作原理是什么
光电耦合器的工作原理是什么
光电耦合器（Optocoupler）是一种能够将电信号和光信号进行隔离
和传输的器件。
它由发光二极管（LED）、光敏三极管（Phototransistor）和隔离层组成。
它的工作原理主要是利用LED产生的光信号来控制光敏三
极管的电流，进而实现电光转换和光电转换的功能。
1.发光二极管部分：
当输入电压通过输入端施加在发光二极管的阳极与阴极之间时，LED
内部的导纳结构会形成一个电流通道。
在正极施加一个偏置电压时，电流
将开始流动，使得LED产生电子与空穴的复合过程。
在这个过程中，LED
会产生光子，频率与输入电压的频率一致。
LED的光输出功率的强弱会随
着输入电压的增加而相应增加。
2.隔离层部分：
在LED和光敏三极管之间有一个光隔离层，用于隔离电气信号和光信号。
光隔离层通常由透明的绝缘材料制成，例如光学纤维。
3.光敏三极管部分：
当LED发出的光射向光敏三极管时，光敏三极管的基区的电流会受到
光信号的影响。
光敏三极管的基区具有光电导特性，当光照射到基区时，
会产生电荷对，导致电流的变化。
这个电流会被放大并通过输出端输出，
实现光电转换的功能。
通过上述过程，光电耦合器将输入端的电信号转化为光信号，并利用
光信号通过隔离层将信号传输到输出端，再由光敏三极管将光信号转化为
电信号输出。
由于光信号和电信号通过隔离层隔离，因此可以实现输入端
与输出端的电气隔离，避免了信号传输过程中的电气干扰和噪声干扰，提高了系统的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电耦合器工作原理
光电耦合器件简介
光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。
光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。
当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。
对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。
若基极有引出线则可满足温度补偿、检测调制要求。
这种光耦合器性能较好，价格便宜，因而应用广泛。
图一最常用的光电耦合器之内部结构图三极管接收型4脚封装
图二光电耦合器之内部结构图三极管接收型6脚封装
图三光电耦合器之内部结构图双发光二极管输入三极管接收型4脚封装
图四光电耦合器之内部结构图可控硅接收型6脚封装
图五光电耦合器之内部结构图双二极管接收型6脚封装
光电耦合器之所以在传输信号的同时能有效地抑制尖脉冲和各种杂讯干扰，使通道上的信号杂讯比大为提高，主要有以下几方面的原因：
（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
据分压原理可知，即使干扰电压的幅度较大，但馈送到光电耦合器输入端的杂讯电压会很小，只能形成很微弱的电流，由于没有足够的能量而不能使二极体发光，从而被抑制掉了。
（2）光电耦合器的输入回路与输出回路之间没有电气联系，也没有共地；之间的分布电容极小，而绝缘电阻又很大，因此回路一边的各种干扰杂讯都很难通过光电耦合器馈送到另一边去，避免了共阻抗耦合的干扰信号的产生。
（3）光电耦合器可起到很好的安全保障作用，即使当外部设备出现故障，甚至输入信号线短接时，也不会损坏仪表。
因为光耦合器件的输入回路和输出回路之间可以承受几千伏的高压。
（4）光电耦合器的回应速度极快，其回应延迟时间只有10μs左右，适于对回应速度要求很高的场合。
光电隔离技术的应用
微机介面电路中的光电隔离
微机有多个输入埠，接收来自远处现场设备传来的状态信号，微机对这些信号处理后，输出各种控制信号去执行相应的操作。
在现场环境较恶劣时，会存在较大的杂讯干扰，若这些干扰随输入信号一起进入微机系统，会使控制准确性降低，产生误动作。
因而，可在微机的输入和输出端，用光耦作介面，对信号及杂讯进行隔离。
典型的光电耦合电路如图6所示。
该电路主要应用在“A／D转换器”的数位信号输出，及由CPU发出的对前向通道的控制信号
与类比电路的介面处，从而实现在不同系统间信号通路相联的同时，在电气通路上相互隔离，并在此基础上实现将类比电路和数位电路相互隔离，起到抑制交叉串扰的作用。
图六光电耦合器接线原理
对于线性类比电路通道，要求光电耦合器必须具有能够进行线性变换和传输的特性，或选择对管，采用互补电路以提高线性度，或用V／F变换后再用数位光耦进行隔离。
功率驱动电路中的光电隔离
在微机控制系统中，大量应用的是开关量的控制，这些开关量一般经过微机的I／O输出，而I／O的驱动能力有限，一般不足以驱动一些点磁执行器件，需加接驱动介面电路，为避免微机受到干扰，须采取隔离措施。
如可控硅所在的主电路一般是交流强电回路，电压较高，电流较大，不易与微机直接相连，可应用光耦合器将微机控制信号与可控硅触发电路进行隔离。
电路实例如图7所示。
图七双向可控硅（晶闸管）
在马达控制电路中，也可采用光耦来把控制电路和马达高压电路隔离开。
马达靠MOSFET 或IGBT功率管提供驱动电流，功率管的开关控制信号和大功率管之间需隔离放大级。
在光耦隔离级—放大器级—大功率管的连接形式中，要求光耦具有高输出电压、高速和高共模抑制。
远距离的隔离传送
在电脑应用系统中，由于测控系统与被测和被控设备之间不可避免地要进行长线传输，信号在传输过程中很易受到干扰，导致传输信号发生畸变或失真；另外，在通过较长电缆连接的相距较远的设备之间，常因设备间的地线电位差，导致地环路电流，对电路形成差模干扰电压。
为确保长线传输的可靠性，可采用光电耦合隔离措施，将2个电路的电气连接隔开，切断可能形成的环路，使他们相互独立，提高电路系统的抗干扰性能。
若传输线较长，现场干扰严重，可通过两级光电耦合器将长线完全“浮置”起来，如图8所示。
图八传输长线的光耦浮置处理
长线的“浮置”去掉了长线两端间的公共地线，不但有效消除了各电路的电流经公共地线时所产生杂讯电压形成相互窜扰，而且也有效地解决了长线驱动和阻抗匹配问题；同时，受控设备短路时，还能保护系统不受损害。
过零检测电路中的光电隔离
零交叉，即过零检测，指交流电压过零点被自动检测进而产生驱动信号，使电子开关在此时刻开始开通。
现代的零交叉技术已与光电耦合技术相结合。
图9为一种单片机数控交流调压器中可使用的过零检测电路。
图九过零检测
220V交流电压经电阻R1限流后直接加到2个反向并联的光电耦合器GD1，GD2的输入端。
在交流电源的正负半周，GD1和GD2分别导通，U0输出低电平，在交流电源正弦波过零的瞬间，GD1和GD2均不导通，U0输出高电平。
该脉冲信号经反闸整形后作为单片机的中断请求信号和可控矽的过零同步信号。
注意事项
（1）在光电耦合器的输入部分和输出部分必须分别采用独立的电源，若两端共用一个电源，则光电耦合器的隔离作用将失去意义。
（2）当用光电耦合器来隔离输入输出通道时，必须对所有的信号（包括数位量信号、控制量信号、状态信号）全部隔离，使得被隔离的两边没有任何电气上的联系，否则这种隔离是没有意义的。
