电气制图及图形符号国家标准(doc 45页)部门： xxx时间： xxx整理范文，仅供参考，勿作商业用途常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定前言煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。
图纸要求必须全面、准确、无误的反映现场的实际情况。
图纸的绘制应符合国家及行业的标准要求。
经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。
为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：目录一、统一图幅 1二、统一画法 2三、统一图形符号 4GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件 8GB4728.4-85 无源元件 12GB4728.5-85 半导体管和电子管15GB4728.6-84 电能的发生和转换19GB4728.7-84 开关、控制和保护装置23GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编电气制图及图形符号国家标准汇编，16开幅页共531页。
厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。
这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。
一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。
二是可将矿区供电系统图按地面、井下或分水平分别绘制。
二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
电气制图及图形符号国家标准
电气制图及图形符号国家标准线。
点线中心线、对称轴线、切割线、折叠线、断电线、等分线、尺寸线。
2、图形符号应采用GB4728.2-84符号要素、限定符号和常用的其他符号、GB4728.3-84导线和连接器件、GB4728.4-85无源元件、GB4728.5-85半导体管和电子管、GB4728.6-84电能的发生和转换、GB4728.7-84开关、控制和保护装置等标准规定的符号。
3、字体应统一使用宋体，字号应根据图幅大小和需要标注的内容适当调整，但应保证字体清晰、易读。
三、统一图形符号为了使各矿的供电系统图、排水系统图达到标准要求，应采用GB4728.2-84符号要素、限定符号和常用的其他符号、GB4728.3-84导线和连接器件、GB4728.4-85无源元件、GB4728.5-85半导体管和电子管、GB4728.6-84电能的发生和转换、GB4728.7-84开关、控制和保护装置等标准规定的符号。
同时，在煤矿电气图专用符号中，应注意使用正确的符号，避免混淆和错误。
这样可以达到统一图形符号的目的，使图纸更加清晰、准确、易读。
总之，煤矿供电系统图、排水系统图是煤矿安全规程要求必备的图纸，必须全面、准确、无误的反映现场的实际情况。
为了达到这个目的，必须统一图幅、统一画法、统一符号，遵守国家及行业的标准要求，确保图纸的质量和安全生产的顺利进行。
1.删除明显有问题的段落2.改写每段话图纸标准化要求1.图线类型：在图纸中使用的线条类型有很多种，如实线、虚线、点划线等等。
其中，常用的线条类型有实线、虚线、点线、点划线、双点划线等。
不可见导线、计划扩展内容用线点划线分界线、结构围框线、功能围框线、分组围框线、双点划线辅助围框线。
图线的宽度一般从以下系列中选取：0.25、0.35、0.5、0.7、1.0、1.4（mm）。
一般只选两种宽度的图线，粗线的宽度为细线的两倍。
建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。
常用电气制图国标
常用“电气制图及图形符号国家标准”目录一、统一图幅 1二、统一画法 2三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。
二是可将矿区供电系统图按地面、井下或分水平分别绘制。
二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。
4、字体:为了适应缩微的要求，推荐的字体最小高度如表4所示表45、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图1图1指引线：指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图44mm2 2.5mm2图4三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。
中华人民共和国国家标准GB4728.2-84符号要素，限定符号和常用的其他符号1、符号要素1.1轮廓和外壳表52、限定符号2.2 电流和电压的种类表63.13 操作和操作方法表73.15 接地、接机壳和等电位表83.17 其他表9中华人民共和国国家标准GB4728.3-84导线和连接器件1、导线表102、端子和导线的连接表11（（（（（（（（（（03-02-1603-02-1710 一组相似连接件的公共连接注: 相似连接的总数注在公共连接符号附近示例：复杂的单行程选择器（表示10个触点）03-02-1803-02-19L1L3导线的交叉（换位）相序的变更或极性的反向（示出用单线表示n根导线）示例：示出相序的变更03-02-20n多相系统的中性点（示出用单线表示）2、连接器件表12序号图形符号说明03-03-01 03-03-02优选型其他型插座（内孔的）或插座的一个极03-03-03 03-03-04优选型其他型插头（凸头的）或插头的一个极03-03-05 03-03-06优选型其他型插头和插座（凸头和内孔的）n4、电缆附件表13中华人民共和国国家标准GB4728.4-85 无源元件1、电阻器、电容器和电感器1.1电阻器表141.2电容器表151.3电感器表16中华人民共和国国家标准GB4728.5-85 半导体管和电子管1.4半导体二极管示例表18表191.6光电子、光敏和磁敏器件示例表20（（（（（（（（（（05-06-13光电三极管型光耦合器05-06-14光电二极管和半导体管（NPN型）光耦合器05-06-15集成电路光耦合器＆05-06-16磁耦合器磁隔离器05-06-17光耦合器光隔离器（示出发光二级管和光电半导体管）中华人民共和国国家标准GB4728.6-84 电能的发生和转换表21序号图形符号说明06-04-03直流电动机06-04-05交流电动机06-04-04交流发电机06-08-01三相鼠笼异步电动机306-08-03三相绕线转子异步电动机3 ～3.19变压器和电抗器表22序号图形符号说明06-19-01铁芯06-19-03双绕组变压器06-19-06三绕组变压器06-19-08自耦变压器06-19-10电抗器、扼流圈06-19-12电流互感器脉冲变压器06-20-03在一个绕组上有中心抽头的变压器06-20-07YΔ三相变压器星形--三角形联结06-20-094YY 具有四个抽头（不包括主抽头）的三相变压器星形--星形连接06-20-17YY Δ三相变压器星形—星形—三角形连接06-21-01单相自耦变压器06-21-03Y 三相自耦变压器星形连接3.23 互感器和脉冲变压器示例表23序号图形符号说明06-23-01用第3.19节中的合适符号电压互感器06-23-02 06-23-03-02 -03具有两个铁芯和两个次级绕组的电流互感器06-23-04 06-23-05-04 -05在一个铁芯上具有两个次级绕组的电流互感器4-25 变流器方框符号图表245.26 原电池和蓄电池表2528.7-84 电气图用图形符号GB4728.-7-84 开关、控制和保护装置1.触头1.1限定符号表261.2两个或三个位置的触点表271.3具有两个位置的过渡触点表281,4 提前或滞后动作的触点表291.5延时触点示例表301.5有弹性返回和无弹性返回触点示例表312、开关、开关装置和起动器2.7单极开关表322.8 位置和限制开关表332.13 开关装置和控制装置表345、接近和接触敏感开关5.19 传感器和监测器表355.20 开关表366、保护器件6.21 熔断器和熔断器式开关表376.22 花间隙和避雷器表38灯和信号器件表39GB4026-83电气接线端子识别和字母数字符号标誌、接线端子通则1. 电气接线端子的标记表402. 特定导线的标记表41煤矿电气图专用图形符号MT/T570-1996中华人民共和国煤炭工业部1996-12-03批准1997-10-01实施前言本标准所规定的图形符号，是根据我国煤炭行业的具体情况和使用要求，对国家标准GB4728电气图用图形符号所作的补充，它专门适用于煤矿电气设计，生产科研及管理等方面，作为有关电气图的基本组成。
电气相关的国标
EN 60204-1 《机械电气系统安全需求》GB4728-2000 《电气图用图形符号》GB/T 5226.1-2019 《机械电气安全机械电气设备第1部分：通用技术条件》GB50055 《通用用电设备配电设计规范》GB50258-96 《电气装置安装工程 1KV 及以下配线工程施工及验收规范》GB/T 4208-2017 《外壳防护等级(IP代码)》GB/T4942.2 《低压电器外壳防护等级》GB50168 《电气装置安装工程电缆线路施工及验收规范》GB50150 《电气装置安装工程电气设备交接试验标准》GB50171 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T15464 《仪器仪表包装通用技术条件》GB5080.1 《设备可靠性试验总要求》GB50052-95 《供配电系统设计规范》GB50054-95 《低压配电设计规范》GB50062 《电力装置的继电保护和自动装置设计规范》GB7251.1-5 《低压成套开关设备和控制设备》DL/T620 《交流电气装置的过电压保护和绝缘配合》DL/T483-4-2000 《微机型防止电气误操作装置适用技术条件》GB998 《低压电器基本试验方法》GB1498 《电机、低压电器外壳防护等级》GB755 《电机基本技术要求》GB720 《电控设备的正常使用环境条件》GBT15969.1-4 《可编程序控制器》GB／T 15532-2008 《计算机软件测试规范》GB/T 8567-2006 《计算机软件文档编制规范》GB/T 30998-2014 《软件安全保障规范》IEEE 802.3 《以太网Ethernet》GB∕T 22239-2019 《信息安全技术网络安全等级保护基本要求》。

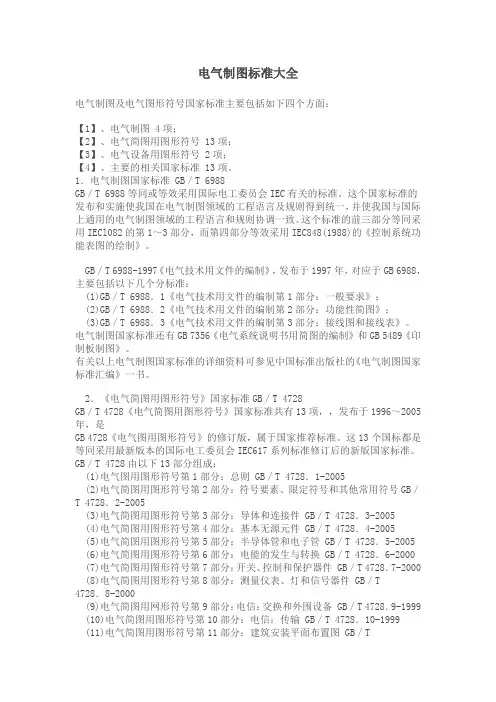

电气制图标准大全
