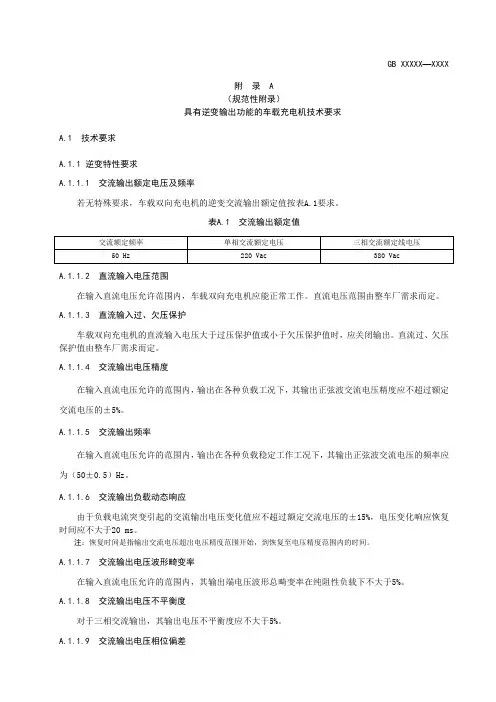

电动汽车具有逆变输出功能的车载充电机技术要求、检验规则
附录 A（规范性附录）具有逆变输出功能的车载充电机技术要求A.1 技术要求A.1.1 逆变特性要求A.1.1.1 交流输出额定电压及频率若无特殊要求，车载双向充电机的逆变交流输出额定值按表A.1要求。
表A.1 交流输出额定值A.1.1.2 直流输入电压范围在输入直流电压允许范围内，车载双向充电机应能正常工作。
直流电压范围由整车厂需求而定。
A.1.1.3 直流输入过、欠压保护车载双向充电机的直流输入电压大于过压保护值或小于欠压保护值时，应关闭输出。
直流过、欠压保护值由整车厂需求而定。
A.1.1.4 交流输出电压精度在输入直流电压允许的范围内，输出在各种负载工况下，其输出正弦波交流电压精度应不超过额定交流电压的±5%。
A.1.1.5 交流输出频率在输入直流电压允许的范围内，输出在各种负载稳定工作工况下，其输出正弦波交流电压的频率应为（50±0.5）Hz。
A.1.1.6 交流输出负载动态响应由于负载电流突变引起的交流输出电压变化值应不超过额定交流电压的±15%，电压变化响应恢复时间应不大于20 ms。
注：恢复时间是指输出交流电压超出电压精度范围开始，到恢复至电压精度范围内的时间。
A.1.1.7 交流输出电压波形畸变率在输入直流电压允许的范围内，其输出端电压波形总畸变率在纯阻性负载下不大于5%。
A.1.1.8 交流输出电压不平衡度对于三相交流输出，其输出电压不平衡度应不大于5%。
A.1.1.9 交流输出电压相位偏差对于三相交流输出，其输出电压相位偏差不应大于3°。
A.1.1.10 交流输出短路保护车载双向充电机应具备交流输出端短路保护，当输出端发生短路，应不得有任何损坏，停止输出。
故障排除后，应能正常工作。
A.1.1.11 逆变效率要求在额定输入条件、额定功率输出状态下，逆变效率应不小于92%。
A.1.1.12 空载损耗在输入直流电压在允许的范围内，输出交流电压为额定值，负载为空载时，其直流输入功率为空载损耗，此空载损耗应不大于额定功率的1%。
车载充电器产品测试标准
车载充电器产品测试标准1. 输入特性额定输入电压DC 12-24V最低输入电压DC 10V最高输入电压DC 30V输入过压保护电压DC 32～35V，输入耐压≥36V输入欠压保护电压DC6～8V12V 满载输入电流<3000mA2. 输出特性额定输出电压普通充DC5V±快充～输出电压普通充空载：～满载：～【输出线损在2A 负载下小于250mV】快充空载：～满载：～【输出线损在2A 负载下小于250mV】输出USB 口识别电压普通安卓协议：D+ D-短接苹果协议：D- D+自动识别协议：D- D+输出线补100mV～300mV【2A 负载】输出额定电流普通充快充～3A ～9V/2A 9V～12V/输出额定功率普通充5W/12W/15W/18W快充18W输出效率：满载成品带线≥80%【工程室测试线】输出指示白蓝光LED/蓝光数码管显示输出电压及电流输出纹波、噪音输出端并接10UF 与电容，示波器带宽限制20MHz，纹波<150mV软启动功能保护功能输出过流保护：～: ～：～：～输出短路保护短路后输出电压电流为0，并进入打嗝状态，降压芯片不发热，短路移出后恢复输出过功率保护输入端接入63V4A 保险丝过温度保护输出过载，IC 温度超过125℃～145℃时电路保护，停止输出，温度降到120℃以下，恢复输出可靠性温升在常温25℃下，输入端接入12V，输出端满载，20 分钟后外壳温度在60℃以下连续工作时间在输入12V 时，输出满载，连接工作96 小时，充电器无损坏平均无故障时间在常温下，输入12V，输出80%负载情况下，平均无故障时间为2000小时跌落实验产品从3000px 处落下6 次，落下的方向任意，落在硬地板上，实验后与实验前状态比较没有损伤，电气性能正常输出USB 口寿命输出USB 口连续拔插3000 次，输出电压在规定范围内。
车载充电机国家标准
车载充电机国家标准
车载充电机是指在汽车上安装的一种充电设备，用于给电动汽车充电。
随着电
动汽车的普及，车载充电机的标准化问题日益凸显。
为了规范车载充电机的设计、制造和使用，保障电动汽车的安全和充电效率，国家相关部门制定了车载充电机的国家标准。
首先，车载充电机国家标准应包括充电机的技术要求。
这些技术要求包括充电
机的输入电压范围、充电电流、充电功率等基本参数，以及充电机的安全保护功能、充电接口标准、充电效率等性能指标。
通过制定这些技术要求，可以保证车载充电机在充电过程中能够稳定、高效地为电动汽车充电，同时保障充电过程中的安全。
其次，车载充电机国家标准还应包括充电机的安装和使用规范。
这些规范包括
车载充电机的安装位置、安装方式、连接线路的要求等，以及充电机的使用注意事项、维护保养规定等。
通过制定这些规范，可以确保车载充电机在安装和使用过程中能够符合相关的安全标准，避免因安装不当或使用不当而导致的安全隐患。
另外，车载充电机国家标准还应包括充电机的检测和评价方法。
这些方法包括
充电机的性能测试方法、安全性评价方法、可靠性测试方法等。
通过制定这些检测和评价方法，可以对车载充电机的质量进行有效的监控和评估，确保充电机的性能和安全性能够符合国家标准的要求。
总之，车载充电机国家标准的制定对于推动电动汽车产业的发展、规范车载充
电机的市场行为、保障消费者的权益具有重要意义。
希望相关部门能够加大对车载充电机国家标准的制定和实施力度，为电动汽车产业的健康发展和社会的可持续发展作出积极贡献。
车载充电机检验规范
车载充电机检验规范-CAL-FENGHAI.-(YICAI)-Company One1车载充电机检验规范1、目的为了规范充电机参数测试及性能检验工作，使充电机符合我国有关设计标准及技术条件，保证总成出厂质量，特制定本规范。
2、范围本规范规定了车载充电机性能及功能检验要求。
3、引用标准QC/T 859-2011 电动汽车传导式车载充电机QC/T 413 汽车电气设备基本技术条件GB/T 电工电子产品环境试验（低温）GB/T 电工电子产品环境试验（高温）GB/T 电工电子产品环境试验（盐雾）GB/T 电工电子产品环境试验第二部分试验 FC和导则：振动（正弦） GB/T 电工电子产品基本环境试验规程试验 N：温度变化试验方法GB/T 低压电器外壳防护等级4、外观检验充电机应有良好的外观质量，表面漆膜应均匀，无气泡、空白、堆积和流溢现象，印字清晰。
面板螺丝齐全紧固。
充电机的外形和安装尺寸采用通用或专用量具检测，满足尺寸公差要求。
5、性能检验环境检验低温试验车载充电机的低温试验按GB/T 相关要求进行，试验温度选取-20℃，持续时间不下于2h。
试验过程中，车载充电机在正常工作状态。
高温试验车载充电机的低温试验按GB/T 相关要求进行，试验温度选取+60℃，持续时间不下于2h。
试验过程中，车载充电机在正常工作状态。
湿度试验车载充电机的低温试验按QC/T413-2002中的规定进行，可进行2个循环；试验过程中，在0℃~45℃时，车载充电机在正常工作状态。
盐雾试验盐雾试验按GB/T 相关要求进行，试验温度选取+60℃，持续时间不小于16h。
试验过程中，DC/DC变换器回复1h~2h后，检查其通电是否正常工作。
振动试验车载充电机的振动试验按GB/T 413-2002中规定进行。
电压波动范围试验开启车载充电机，使充电机在额定负载条件下运行，分别调整其输入电压为额定值的85%、100%和115%，在各个输入电压下持续1min，充电机应能正常工作。
