【CN209978676U】一种高压储氢用风冷混合型印刷线路板式换热器【专利】
【CN209763518U】一种用于太阳能热发电的高温储热换热装置【专利】
3
CN 209763518 U
说 明 书
2/2 页
材料具有合适的 相变温度和较高的 储热密度 ，加快了流体与相变储热材料间的 换热 ，缩小 了储热容装置的体积，从而提高了系统的储热效率和储热密度，使储热放热过程稳定高效 的进行。
附图说明 [0008] 图1是本实用新型太阳能热发电的高温储热换热装置结构示意图。 [0009] 图 2 是本实用新型太阳能热发电的高温储热换热装置高温储热换热柱体排列方 式示意图。 [0010] 图 3 是本实用新型太阳能热发电的高温储热换热装置高温储热换热柱体结构示 意图。 [0011] 图中，1-流体进口管，1 .1-热流体进口，1 .2-冷流体进口，2-流体出口管，2 .1-热流 体出口，2 .2-冷流体出口，3-储热换热装置筒体，4-高温储热换热柱体，5-相变储热材料，6保温材料，7-无缝钢管，8-刚玉。
(10)授权公告号 CN 209763518 U (45)授权公告日 2019.12.10
( 54 )实用新型名称 一种用于太阳能热发电的高温储热换热装
置 ( 57 )摘要
本实 用新型公 开了一 种 用于太阳能 热发电 的高温储热换热装置 ，包括筒体 、高温 相变储热 柱体 ，高温相变储热柱体材料为陶瓷钢铁复合 管 ，高温 相变储热柱体内充填 相变储热材料 ，相 变材料为铝基合金储热材料，多根规格相同的高 温相变储热柱体按一定方式排列在一起。本实用 新型结构简单、传热效率高 ，具备蓄热、释热功 能 ，该高温储热换热装置可充分利用太阳能集热 器加热的高温气体，使太阳能热发电过程能够连 续稳定的进行。
发明内容 [0003] 为了克服现有技术中存在的问题，本实用新型提供一种用于太阳能热发电的高温 储热换热装置 ，在高温储热换热装置的 储热换热柱体内充装铝基合金储热 相变储热材料 ， 利用铝基合金储热相变储热材料相变潜热高、储能密度大、导热系数良好的优点，提高储热 效率和储热密度，使储热放热过程稳定高效的进行。 [0004] 本实用新型是通过以下技术方案来实现的： [0005] 一种用于太阳能热发电的高温储热换热装置，包括筒体和设置在筒体内的高温相 变储热柱体 ，所述的高温 相变储柱体内 充装有 相变储热材料。所述的高温 相变储热柱体材 料为陶瓷 钢铁复合管 ，所述陶瓷 钢铁复合管包括外层的 无缝 钢管以 及内 层的刚玉。所述高 温相变储热柱体外层的无缝钢管的直径范围32mm-219mm，管壁厚范围2 .5mm-7 .5mm，刚玉的 厚度范围2mm-5mm。所述相变储热材料为铝基合金储热材料。所述的高温储热换热装置外部 置有保温材料。所述高温 相变储热柱体的 数量为多个 ，多个高温 相变储热柱体排列形成多 层阵列结构，所述多层阵列结构顺序连接，每层所述阵列结构中的所述高温相变储热柱体 间隔排布，同一层的所述阵列结构中的所述高温相变储热柱体与相邻所述阵列结构中的两 个所述高温相变储热柱体连接。 [0006] 本发明具有显著的优点和积极的效果。 [0007] 本实用新型结构简单易行，相变储热材料采用铝基合金储热材料，铝基合金储热
【CN209605635U】一种新型板式换热器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219643.3(22)申请日 2019.02.21(73)专利权人 山东盛屹机电设备有限公司地址 250000 山东省济南市长清区文昌街道办事处南李村村西距村委200米处(72)发明人 姬司国 李方文 吴芳芳 (74)专利代理机构 济南誉琨知识产权代理事务所(普通合伙) 37278代理人 庞庆芳(51)Int.Cl.F28D 9/00(2006.01)F28F 9/26(2006.01)(54)实用新型名称一种新型板式换热器(57)摘要本实用新型提出一种新型板式换热器，包括前夹紧板、换热板、密封垫、后夹紧板、螺杆、夹紧螺栓、连接板和支撑架，前夹紧板与后夹紧板的两侧皆设置有U型缺口，连接板上设置有螺杆孔和把手，螺杆贯穿U型缺口和螺杆孔并用夹紧螺栓固定，所述换热板的纵截面形状为梯形，换热板与密封垫通过蘑菇状的连接头连接固定。
本实用新型利用连接板将多个螺杆从前后夹紧板上一同取下或安上，提高了工作效率；采用连接头和连接通孔连接方式将密封垫与换热板稳定地固定在一起，提高了密封性能，而且梯形截面的换热板不仅有利于相邻换热板牢牢配合，还能够促进水流的正向流动，提高换热效率。
整个装置设计合理、结构简单，适合大规模推广。
权利要求书1页 说明书3页 附图3页CN 209605635 U 2019.11.08C N 209605635U权 利 要 求 书1/1页CN 209605635 U1.一种新型板式换热器，包括前夹紧板、换热板、密封垫、后夹紧板、螺杆、夹紧螺栓和支撑架，所述前夹紧板与支撑架之间设置有上导向杆和下导向杆，其特征在于，所述前夹紧板与后夹紧板的两侧皆设置有C型的连接板，所述前夹紧板的前面、后夹紧板的后面分别设置有两个对称的用来放置连接板的矩形槽，所述连接板上与前夹紧板平行的一侧设置有多个螺杆孔，所述前夹紧板与后夹紧板上设置有与螺杆孔位置相对应的U型缺口，所述螺杆穿过螺杆孔、U型缺口与夹紧螺栓连接，所述换热板的纵截面形状为梯形，所述换热板的侧面设置有连接通孔，所述连接通孔与设置在密封垫侧面的蘑菇状的连接头配合。

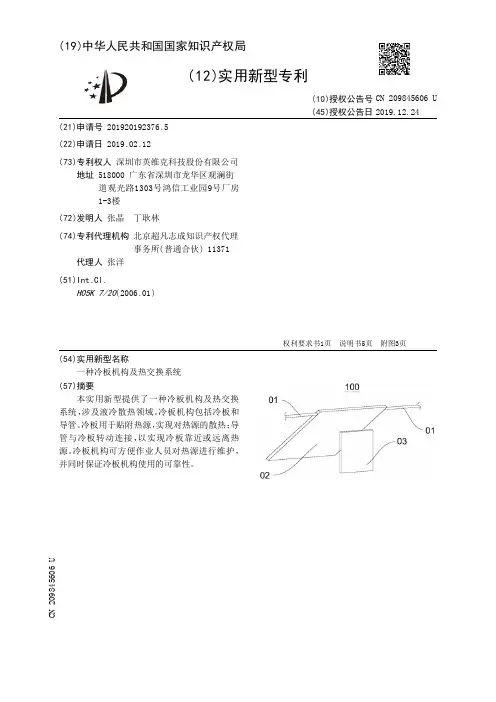

【CN209845606U】一种冷板机构及热交换系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920192376.5(22)申请日 2019.02.12(73)专利权人 深圳市英维克科技股份有限公司地址 518000 广东省深圳市龙华区观澜街道观光路1303号鸿信工业园9号厂房1-3楼(72)发明人 张晶 丁耿林 (74)专利代理机构 北京超凡志成知识产权代理事务所(普通合伙) 11371代理人 张洋(51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种冷板机构及热交换系统(57)摘要本实用新型提供了一种冷板机构及热交换系统，涉及液冷散热领域。
冷板机构包括冷板和导管。
冷板用于贴附热源，实现对热源的散热；导管与冷板转动连接，以实现冷板靠近或远离热源。
冷板机构可方便作业人员对热源进行维护，并同时保证冷板机构使用的可靠性。
权利要求书1页 说明书5页 附图3页CN 209845606 U 2019.12.24C N 209845606U权 利 要 求 书1/1页CN 209845606 U1.一种冷板机构，其特征在于，包括冷板和导管；所述冷板用于贴附热源，实现对所述热源的散热；所述导管与所述冷板转动连接，以实现所述冷板靠近或远离所述热源。
2.如权利要求1所述的冷板机构，其特征在于，所述导管呈直线，所述冷板能绕所述导管的轴线转动。
3.如权利要求2所述的冷板机构，其特征在于，所述导管设置于所述冷板的一侧。
4.如权利要求2所述的冷板机构，其特征在于，所述导管为两个；两个所述导管同轴设置，且分别位于所述冷板相对的两侧。
5.如权利要求1所述的冷板机构，其特征在于，所述导管包括呈角度设置的固定段和转动段；所述转动段的一端与所述固定段转动连接，另一端与所述冷板转动连接。
6.如权利要求5所述的冷板机构，其特征在于，所述导管设置于所述冷板的一侧。
7.如权利要求6所述的冷板机构，其特征在于，所述导管至少两个；每个所述导管的所述转动段均能绕所述固定段的轴线转动任意角度。

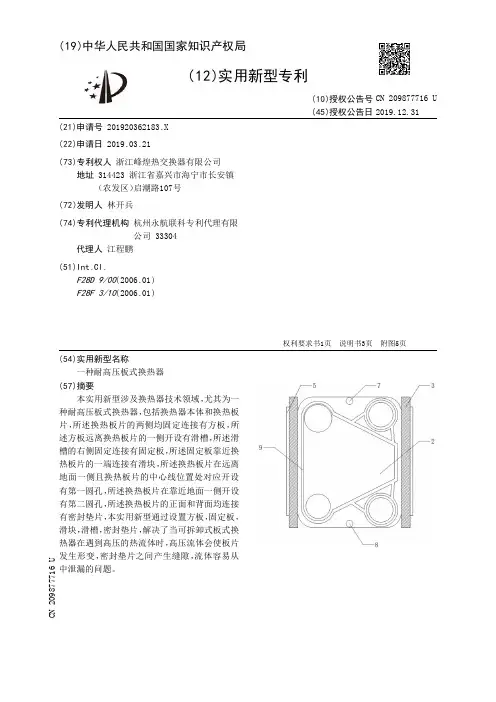

【CN209877716U】一种耐高压板式换热器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920362183.X(22)申请日 2019.03.21(73)专利权人 浙江峰煌热交换器有限公司地址 314423 浙江省嘉兴市海宁市长安镇（农发区）启潮路107号(72)发明人 林开兵 (74)专利代理机构 杭州永航联科专利代理有限公司 33304代理人 江程鹏(51)Int.Cl.F28D 9/00(2006.01)F28F 3/10(2006.01)(54)实用新型名称一种耐高压板式换热器(57)摘要本实用新型涉及换热器技术领域，尤其为一种耐高压板式换热器，包括换热器本体和换热板片，所述换热板片的两侧均固定连接有方板，所述方板远离换热板片的一侧开设有滑槽，所述滑槽的右侧固定连接有固定板，所述固定板靠近换热板片的一端连接有滑块，所述换热板片在远离地面一侧且换热板片的中心线位置处对应开设有第一圆孔，所述换热板片在靠近地面一侧开设有第二圆孔，所述换热板片的正面和背面均连接有密封垫片，本实用新型通过设置方板，固定板，滑块，滑槽，密封垫片，解决了当可拆卸式板式换热器在遇到高压的热流体时，高压流体会使板片发生形变，密封垫片之间产生缝隙，流体容易从中泄漏的问题。
权利要求书1页 说明书3页 附图5页CN 209877716 U 2019.12.31C N 209877716U权 利 要 求 书1/1页CN 209877716 U1.一种耐高压板式换热器，包括换热器本体(1)和换热板片(2)，其特征在于：所述换热板片(2)的两侧均固定连接有方板(3)，所述方板(3)远离换热板片(2)的一侧开设有滑槽(4)，所述滑槽(4)的右侧固定连接有固定板(5)，所述固定板(5)靠近换热板片(2)的一端连接有滑块(6)，所述换热板片(2)在远离地面一侧且换热板片(2)的中心线位置处对应开设有第一圆孔(7)，所述换热板片(2)在靠近地面一侧开设有第二圆孔(8)，所述换热板片(2)的正面和背面均连接有密封垫片(9)，所述换热器本体(1)在远离地面的一侧且第一圆孔(7)的位置处对应固定连接有第一螺杆(10)，所述换热器本体(1)在靠近地面的一侧且对应第二圆孔(8)的位置处固定连接有第二螺杆(11)，所述换热器本体(1)在远离换热板片(2)的一侧活动连接有压板(12)，所述压板(12)靠近换热板片(2)的一侧开设有密封槽(13)，所述压板(12)在靠近换热板片(2)的一侧且第一螺杆(10)位置处开设有第一通槽(14)，所述压板(12)在靠近换热板片(2)的一侧且第二螺杆(11)位置处开设有第二通槽(15)，所述第一螺杆(10)远离换热器本体(1)的一端螺纹连接有第一螺母(16)，所述第二螺杆(11)远离换热器本体(1)的一端螺纹连接有第二螺母(17)。
【CN209445607U】一种换热效率高的储热式太阳能热水器【专利】
3 .根据权利要求1所述的一种换热效率高的储热式太阳能热水器，其特征在于：所述连 接管(16)为中空管，且连接管(16)的一端延伸至储热腔(18)的顶部。
6 .根据权利要求1所述的一种换热效率高的储热式太阳能热水器，其特征在于：所述套 管 (17)的一端连通回形管 (12) ，且套管 (17)的一端开口位于隔板(20)的一侧。
2
CN 209445607 ULeabharlann 说 明 书1/3 页
一种换热效率高的储热式太阳能热水器
技术领域 [0001] 本实用新型涉及一种储热式太阳能热水器，具体为一种换热效率高的储热式太阳 能热水器，属于储热式太阳能热水器应用技术领域。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920053163 .4
(22)申请日 2019 .01 .11
(73)专利权人 武汉博茗低碳产业股份有限公司 地址 430070 湖北省武汉市东湖新技术开 发区光谷大道58号关南福星医药园3 栋8层04号
(72)发明人 胡晓利 王军
实用新型内容 [0004] 本实用新型的目的就在于为了解决上述问题而提供一种换热效率高的储热式太 阳能热水器。 [0005] 本实用新型通过以下技术方案来实现上述目的，一种换热效率高的储热式太阳能 热水器，包括储热罐以及储热罐内部的混流排热装置以及储热罐四周的换热装置； [0006] 所述混流排热装置包括竖板、横板、第一电磁阀、第二电磁阀、第三电磁阀、第四电 磁阀 、混流口 、混流管、进水管、回形管、排水管和排水口 ，所述储热罐的内部固定连接两个 竖板，且两个竖板之间固定连接横板，两个所述竖板的侧壁分别安装有第一电磁阀、第二电 磁阀 、第三电 磁阀 和第四电 磁阀 ，所述储热罐的两端分别开有混流口 和排水口 ，所述混流口 的一端连通混流管，所述混流管的一端连通回形管的一端，所述排水口的一端连通排水管， 所述回形管的一端连通进水管； [0007] 所述换热装置包括热水管、熔盐储热介质、连接管、套管、储热腔、真空管、隔板和 内胆，所述储热罐通过热水管连通回形管的一端，所述回形管的一端固定连接内胆，所述内 胆的 一端通过套管连通回形管的 一端 ，所述套管的内部套接连接管 ，所述连接管的 一端连 通热水管，所述内胆的内部固定连接真空管，所述真空管与内胆之间填充有熔盐储热介质， 所述回形管的内部固定连接隔板，所述真空管的内部设有储热腔。 [0008] 优选的，所述隔板与回形管的内部保持密封，且隔板的侧壁贯穿连接管的一端。 [0009] 优选的，所述连接管为中空管，且连接管的一端延伸至储热腔的顶部。 [0010] 优选的，所述横板与两个竖板在储热罐内部成工字型分布，且储热罐与横板和两 个竖板均保持密封连接。 [0011] 优选的，所述热水管连通连接管和储热罐的内部。
【CN209399820U】一种高效热交换器【专利】
3
CN 209399820 U
说 明 书
[0013] 图2是本实用新型较佳实施例的高效热交换器相邻导热板连接示意图。
2/2 页
具体实施方式 [0014] 为了使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用 新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例是本实用新型的部 分实施例，而不是全部实施例。基于本发明的实施例，本领域普通技术人员在没有付出创造 性劳动的前提下所获得的所有其他实施例，都属于本实用新型的保护范围。 [0015] 本实用新型较佳实施例的高效热交换器如图1所示，同时参阅图2，包括交换器本 体1 ，交换器本体1内设置有风道10和隔离层11 ；隔离层11将风道10沿进出风方向分隔成进 风区100和排风区101；隔离层11上贯穿设置有多个导热板12；导热板12一端位于进风区100 内 ，另一端位于排风区101内 ；导热板12内设置有容纳腔120 ，容纳腔120内设置有导热液 ；容 纳腔120一部分位于进风区100内 ，一部分位于排风区101内 ；通过在导热板12内 增加导热效 果优于导热板12的 导热液 ，能 使得导热效率进一步的 提升 ，进而在导热板12材料不变情况 下来进一步的来提高热交换效率； [0016] 优选的，导热液采用qc320导热油。 [0017] 如图1和图2所示，隔离层11为隔板11，导热板12与隔板11垂直分布；风阻小，且进 出风均匀性好。 [0018] 如图1和图2所示，隔板11与导热板12接触位置密封设置；保障气密性。 [0019] 如图1和图2所示，隔板11与导热板12接触位置通过密封胶密封固定；保障密封的 同时进行固定粘接。 [0020] 如图1和图2所示，高效热交换器还包括连接相邻导热板12的工字型支撑架2；相邻 导热板12相对的 一侧表面上均设置有与支撑架2匹配的 T型卡槽121 ；便于保障 整体的 稳定 性。 [0021] 应当理解的是，对本领域普通技术人员来说，可以根据上述说明加以改进或变换， 而所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
风冷式高压流体热交换器[发明专利]
![风冷式高压流体热交换器[发明专利]](https://img.taocdn.com/s3/m/38197c2f89eb172dec63b719.png)
专利名称：风冷式高压流体热交换器专利类型：发明专利
发明人：高怀俊
申请号：CN201310640559.6
申请日：20131204
公开号：CN103837001A
公开日：
20140604
专利内容由知识产权出版社提供
摘要：本发明公开一种风冷式高压流体热交换器，包括直筒状的外部壳体以及位于外部壳体内部的射流喷嘴和细径流体管，所述射流喷嘴的出口与细径流体管的入口对应，所述射流喷嘴前端固定在外部壳体的内壁上，在射流喷嘴固定位置的下游外部壳体上设有低压流体入口，所述低压流体入口与细径流体管的入口相通，所述细径流体管的入口呈内锥状结构，出口呈喇叭状结构；所述细径流体管的细径段外部设有散热铜管，并且对应所述细径流体管的外部壳体上设有进风通道和出风孔。
上述设计的风冷式高压流体热交换器，省略了低压流体管道，并且增加了风冷的结构，实现了高压热流体、低压冷流体和风冷结构上的有机结合，整体上结构简单，占用空间小。
申请人：无锡伊诺永利文化创意有限公司
地址：214000 江苏省无锡市新区长江路21号信息产业科技园J幢四楼
国籍：CN
代理机构：北京中恒高博知识产权代理有限公司
代理人：宋敏
更多信息请下载全文后查看。
一种板式气气换热器[实用新型专利]
![一种板式气气换热器[实用新型专利]](https://img.taocdn.com/s3/m/97b46ac7453610661fd9f485.png)
专利名称：一种板式气气换热器专利类型：实用新型专利
发明人：宋秉棠,赵殿金
申请号：CN201320775073.9申请日：20131128
公开号：CN203572284U
公开日：
20140430
专利内容由知识产权出版社提供
摘要：本实用新型涉及换热器，尤其涉及一种板式气气换热器，其结构使得气气换热器的板束组件热端的每层板束组件均与膨胀节连接，从而有效地解决了板束组件受热膨胀的问题。
气气换热器的传热元件采用八边形焊接板式换热器用传热板片，板片表面光滑且无流动死区，所以吹灰方便，彻底解决了设备积灰问题。
气气板式换热器板束组件水平放置，生产难度小，采用模块化布置，可实现设备大型化，适应大型装置生产规模。
两种介质进出口管箱连接的流体分布区，介质管箱及介质分布箱内设置有介质管箱导流板及介质分布箱导流板的分流零件，成功解决了大型换热设备宽幅管箱的流体分布不均问题。
申请人：天津华赛尔传热设备有限公司
地址：301721 天津市武清区中华自行车王国产业园区和园道
国籍：CN
代理机构：天津市三利专利商标代理有限公司
代理人：陈欣
更多信息请下载全文后查看。
一种高效冷却相变冷板[实用新型专利]
![一种高效冷却相变冷板[实用新型专利]](https://img.taocdn.com/s3/m/3a27166f3a3567ec102de2bd960590c69ec3d8f0.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021045977.2(22)申请日 2020.06.09(73)专利权人 国网江苏省电力有限公司南通供电分公司地址 226006 江苏省南通市崇川区青年中路52号国网江苏省电力有限公司南通供电分公司(72)发明人 茅雷 潘岑诚 邵建新 邢松尧 陆婷婷 盛晓峰 汪东旭 王贝 戴劲峰 张小萍 (74)专利代理机构 苏州市港澄专利代理事务所(普通合伙) 32304代理人 马丽丽(51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种高效冷却相变冷板(57)摘要本申请公开了一种高效冷却相变冷板，所述相变冷板内部中空形成有一密闭腔体，所述密闭腔体内放置有相变工质，所述相变冷板表面设置有电子元器件插槽。
与现有技术相比，本申请的一种高效冷却相变冷板具有传热高效性与均热性。
权利要求书1页 说明书4页 附图1页CN 212588693 U 2021.02.23C N 212588693U1.一种高效冷却相变冷板，其特征在于：所述相变冷板内部中空形成有一密闭腔体，所述密闭腔体内放置有相变工质，所述相变冷板表面设置有电子元器件插槽。
2.根据权利要求1所述的一种高效冷却相变冷板，其特征在于：所述相变冷板由铝合金6061制成。
3.根据权利要求1所述的一种高效冷却相变冷板，其特征在于：所述相变冷板厚度大于等于0.96mm。
4.根据权利要求1所述的一种高效冷却相变冷板，其特征在于：所述相变冷板的压力值为0.524MPa。
5.根据权利要求1所述的一种高效冷却相变冷板，其特征在于：所述相变冷板上下两端设置有止口。
权 利 要 求 书1/1页CN 212588693 U一种高效冷却相变冷板技术领域[0001]本实用新型特别涉及一种高效冷却相变冷板。
背景技术[0002]随着电力电子元件集成度越来越高，热流密度越来越大。
一种新型风冷散热一体化模块[实用新型专利]
![一种新型风冷散热一体化模块[实用新型专利]](https://img.taocdn.com/s3/m/7afec43053d380eb6294dd88d0d233d4b14e3fe6.png)
专利名称：一种新型风冷散热一体化模块专利类型：实用新型专利
发明人：欧东赢,李桢,彭昊
申请号：CN202220304102.2
申请日：20220217
公开号：CN216793667U
公开日：
20220621
专利内容由知识产权出版社提供
摘要：一种新型风冷散热一体化模块，包括风冷散热基板、注塑外壳及设置在注塑外壳内的功率模块主体，所述风冷散热基板采用鳍式风冷散热片，所述功率模块主体包括电路模块和散热基板，所述电路模块包括双面覆铜陶瓷板、IGBT芯片、二极管芯片、NTC电阻；所述IGBT芯片、二极管芯片、NTC电阻固定在双面覆铜陶瓷板上，且双面覆铜陶瓷板、IGBT芯片、二极管芯片、NTC电阻以及NTC电阻之间通过铝线相互连接。
本实用新型使用的风冷散热基板具有巨大的鳍式散热片，风冷散热基板下部风冷散热片为整块铝板，经过切削形成鳍式散热片，能够有效提高模块的散热能力，同时功率模块主体与注塑外壳的相对空间内灌装有硅凝胶，降低模块的热阻，整体提高模块的散热效率和功率密度。
申请人：浙江翠展微电子有限公司
地址：314112 浙江省嘉兴市嘉善县惠民街道滨江路6号2幢308室
国籍：CN
更多信息请下载全文后查看。
一种印刷电路板式换热器及其芯体结构[实用新型专利]
![一种印刷电路板式换热器及其芯体结构[实用新型专利]](https://img.taocdn.com/s3/m/b418207adaef5ef7bb0d3cd1.png)
专利名称：一种印刷电路板式换热器及其芯体结构专利类型：实用新型专利
发明人：史香锟,刘治京,宋晶晶,钱建华,赵剑刚
申请号：CN201920633785.4
申请日：20190505
公开号：CN210180240U
公开日：
20200324
专利内容由知识产权出版社提供
摘要：本实用新型提供一种印刷电路板式换热器及其芯体结构，其由围成圆环状结构并实现换热效果的换热芯体组成；其中，换热芯体内环围成有用于安装超临界二氧化碳布雷顿回路中预设的压缩机、透平机或相关设备的空间，且换热芯体与其内环空间所安装的压缩机、透平机或相关设备形成间隙配合。
实施本实用新型，能通过最大程度缩小设备尺寸来缩小超临界二氧化碳布雷顿回路的空间尺寸，从而有利于实现超临界二氧化碳布雷顿回路的紧凑性布置。
申请人：中广核研究院有限公司,中国广核集团有限公司,中国广核电力股份有限公司
地址：518000 广东省深圳市福田区上步中路西深圳科技大厦15层(1502-1504、1506)
国籍：CN
代理机构：深圳汇智容达专利商标事务所(普通合伙)
更多信息请下载全文后查看。
一种冷干机专用板式换热器[实用新型专利]
![一种冷干机专用板式换热器[实用新型专利]](https://img.taocdn.com/s3/m/28b8ce6cec3a87c24128c49a.png)
专利名称：一种冷干机专用板式换热器专利类型：实用新型专利
发明人：高尔峰
申请号：CN201621454004.8
申请日：20161228
公开号：CN206304548U
公开日：
20170707
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种冷干机专用板式换热器，属于热交换器技术领域。
它解决了现有冷干机专用换热器体积较大且热交换效率较低的问题。
本冷干机专用板式换热器，包括底板、盖板和换热板组，盖板的边缘具有一圈朝向换热板组一侧翻折的第一定位边，且盖板盖设在换热板组的顶面上，底板抵靠在换热板组的底面上，换热板组具有第一换热流道、第二换热流道和冷媒流道。
本冷干机专用换热器为板式换热器，结构紧凑，换热效率高，而且可以根据不同的需求选择不同的换热流道，适用性更好。
申请人：浙江峰煌热交换器有限公司
地址：314423 浙江省嘉兴市海宁市长安镇(农发区)启潮路107号
国籍：CN
代理机构：嘉兴永航专利代理事务所(普通合伙)
代理人：江程鹏
更多信息请下载全文后查看。
【CN209906836U】一种容积可变式冷却装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920271116.7(22)申请日 2019.03.04(73)专利权人 山西中电科新能源技术有限公司地址 030032 山西省太原市小店区综改示范区太原唐槐园区唐槐路5号(72)发明人 周社柱 王启飞 侯炜强 白杨丰 张军彦 (74)专利代理机构 太原高欣科创专利代理事务所(普通合伙) 14109代理人 崔雪花 冷锦超(51)Int.Cl.C21D 1/773(2006.01)C21D 9/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种容积可变式冷却装置(57)摘要本实用新型涉及工件冷却技术领域，具体为一种容积可变式冷却装置；解决了热处理过程中能源浪费以及生产效率得不到提高的问题；具体是利用焊接波纹管优良的压缩比和密封性的特点，通过电机驱动升降实现波纹管的伸长或缩短，进而实现冷却面积的变化，从而达到按照工艺控制的冷却速度要求；可实现在真空腔内的冷却表面积按照工艺要求进行变化，即实现热处理过程节能同时又可以实现生产效率的提高；对于在热处理过程中对工件加热和降温的工序快速切换，既能实现加热过程中冷却能的降低，同时又可以实现在需要降温时的快速降温操作，提高了工作效率。
权利要求书1页 说明书3页 附图1页CN 209906836 U 2020.01.07C N 209906836U权 利 要 求 书1/1页CN 209906836 U1.一种容积可变式冷却装置，其特征在于，包括真空腔体（2），设置在所述真空腔体（2）内的热源（1）以及冷却模块，所述的冷却模块包括升降架和设置在升降架上的伸缩冷却水装置；所述的升降架包括提升横梁（7）、升降杆（6）和下移动法兰（17），所述的提升横梁（7）的两端分别与一所述的升降杆（6）的上端相连接，所述的升降杆（6）的下端与所述的下移动法兰（17）相连接，形成矩形框架；所述的提升横梁（7）设置在一直线导轨（10）上，所述的直线导轨（10）的顶端设置有升降电机（8）；所述的真空腔体（2）上连接有一冷却系统连接法兰（4），所述的升降杆（6）穿过冷却系统连接法兰（4）使升降架的下部设置在所述真空腔体（2）内，上部设置在所述真空腔体（2）外；所述的伸缩冷却水装置包括进水波纹管（13）和出水波纹管（14），所述的进水波纹管（13）套置在所述的出水波纹管（14）内，使进水波纹管（13）和出水波纹管（14）之间形成冷却水腔（15），所述的进水波纹管（13）通过下出水法兰（16）与冷却水腔（15）相连通，所述的进水波纹管（13）一端与下移动法兰（17）密封螺接，另一端与冷却系统连接法兰（4）焊接；所述的出水波纹管（14）两端分别与冷却系统连接法兰（4）和下移动法兰（17）焊接密封；所述的进水波纹管（13）连接有进水口（11），所述的出水波纹管（14）连接有出水口（12），所述的冷却水腔（15）与出水口（12）相连通。
【CN209761677U】一种带有不锈钢垫板的冷却器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920405850.8(22)申请日 2019.03.28(73)专利权人 欧司特动力技术（江苏）有限公司地址 214000 江苏省无锡市新吴区长江路21号信息产业科技园无锡软件园信息园-C楼-213(72)发明人 殷洪勇 伏经宇 (74)专利代理机构 无锡市才标专利代理事务所(普通合伙) 32323代理人 张迎召(51)Int.Cl.F04B 39/06(2006.01)(54)实用新型名称一种带有不锈钢垫板的冷却器(57)摘要本实用新型涉及一种带有不锈钢垫板的冷却器，包括壳体和芯子，所述壳体上设置有安装孔，所述安装孔内壁上设置有2个凹槽一，且对称设置，所述安装孔内活动设置有芯子，所述芯子通过螺栓与壳体连接，所述芯子与安装孔内壁间设置有垫板，所述垫板通过多个固定装置固定设置在安装孔内壁上，且与安装孔内壁匹配。
本实用新型结构简单，有效地解决冷却器芯子卡死问题，减少维修过程中芯子卡死产生的人工成本和时间成本。
权利要求书1页 说明书2页 附图2页CN 209761677 U 2019.12.10C N 209761677U权 利 要 求 书1/1页CN 209761677 U1.一种带有不锈钢垫板的冷却器，包括壳体和芯子，其特征在于：所述壳体上设置有安装孔，所述安装孔内壁上设置有2个凹槽一，且对称设置，所述安装孔内活动设置有芯子，所述芯子通过螺栓与壳体连接，所述安装孔端口处设置有卡槽，所述芯子与安装孔内壁间设置有垫板，所述垫板通过多个固定装置固定设置在安装孔内壁上，所述固定装置与卡槽匹配。
2.根据权利要求1所述的一种带有不锈钢垫板的冷却器，其特征在于：所述垫板呈“圆弧”结构，且设置在芯子与安装孔的接触部分，所述垫板圆弧弧度为40°。
3.根据权利要求1所述的一种带有不锈钢垫板的冷却器，其特征在于：所述垫板为不锈钢材质，且厚度为0.5-1.5mm。
【CN209470569U】一种板式换热器【专利】
及一种板式换热器 ,解决了现有技术中的板式换 热器因其结构简单的特性，增加了在使用时的不 稳定性，长时间使用后降低了板式换热器的安全 性 和使 用性能问 题 ，包括前端板 ，前端板 和后端 板之间安装有板片，前端板和后端板上均开设有 第一安装孔 ，且第一安装孔内设置有上导杆 ，前 端板和后端板上还开设有第二安装孔，且第二安 装孔内设置有下导杆，板式换热器是通过其内部 安装的 ，具有一定形状的金属板片叠装而成，板 片之间形成薄矩形通道 ，通过板片来实现液-液 或液-汽之间热量交换 ，使板式换热器在应 用于 小区供热使 用时具有很好的稳定性 ，增加了板式 换热器的安全性和使用性能。
3 .根据权利要求2所述的一种板式换热器，其特征在于，所述固定杆（7）的内部焊接连 接有弹簧（14），且弹簧（14）的一端焊接有连接杆（13），连接杆（13）的一端卡接在固定竖板 （3）上 ，并且固定杆（7）远离所述连接杆（13）的 侧壁开设有螺纹孔 ，螺纹孔内连接有紧固杆 （15），紧固杆（15）的一端延伸至连接杆（13）内。
(74)专利代理机构 山东重诺律师事务所 37228 代理人 李常芳
(51)Int .Cl . F28D 9/00(2006 .01) F28F 9/10(2006 .01)
(10)授权公告号 CN 209470569 U (45)授权公告日 2019.10.08
( 54 )实用新型名称 一种板式换热器
所述前端板（1）的两端均通过螺栓固定设置有一对连接横板（8），且所述连接横板（8） 的一端通过螺栓固定在所述后端板（4）上。
2 .根据权利要求1所述的一种板式换热器，其特征在于，所述连接横板（8）靠近所述板 片（12）的侧壁通过螺钉安装有一对固定杆（7），且固定杆（7）内部为空腔结构，固定杆（7）的 内部结构均相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920676768.9
(22)申请日 2019.05.13
(73)专利权人 江苏双良低碳产业技术研究院有
限公司
地址 214444 江苏省无锡市江阴市临港街
道西利路88号
(72)发明人 鞠贵冬 吴刚
(74)专利代理机构 江阴市扬子专利代理事务所
(普通合伙) 32309
代理人 隋玲玲
(51)Int.Cl.
F28D 9/00(2006.01)
F28F 3/10(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种高压储氢用风冷混合型印刷线路板式
换热器
(57)摘要
本实用新型涉及一种高压储氢用风冷混合
型印刷线路板式换热器，包括高压流体进口管
路、高压流体出口管路、空气进口管路、空气出口
管路和换热芯体，所述换热芯体包括金属波纹板
片、金属翅片组和支撑密封结构，两个金属波纹
板片相对叠形成高压流体波形通道后与金属翅
片组、支撑密封结构交替压紧叠放焊接。
本实用
新型不仅耐高温高压，紧凑度高，换热系数高，使
用寿命长，能够模块化生产，同时解决了大流量
低压空气与小流量高压氢气换热匹配问题，有效
降低了两侧流体流动阻力以及两侧都采用高压
微通道结构换热器成本。
权利要求书1页 说明书3页 附图3页CN 209978676 U 2020.01.21
C N 209978676
U
权 利 要 求 书1/1页CN 209978676 U
1.一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：包括高压流体进口管路（1）、高压流体出口管路（2）、空气进口管路（3）、空气出口管路（4）和换热芯体（5），所述换热芯体（5）包括金属波纹板片（6）、金属翅片组（7）和支撑密封结构（8），两个金属波纹板片（6）相对叠形成高压流体波形通道（13）后与金属翅片组（7）、支撑密封结构（8）交替压紧叠放焊接。
2.根据权利要求1所述的一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：所述金属波纹板片（6）设有换热区（10），所述换热区（10）间隔设有多个半波形通道（12），金属波纹板片（6）的半波形通道（12）相对叠形成高压流体波形通道（13）。
3.根据权利要求2所述的一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：所述半波形通道（12）的截面为半椭圆形，所述半波形通道（12）的水力直径为1mm以下，同一金属波纹板片（6）的相邻两个半波形通道（12）的间距为1-10mm。
4.根据权利要求2所述的一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：所述换热区（10）两侧分别设有进口导流区（9）和出口导流区（11），所述换热区（10）与进、出口导流区（9、11）之间均设有光滑弧形通道（14），相对叠的金属波纹板片（6）的光滑弧形通道（14）形成光滑弧形喇叭口。
5.根据权利要求1所述的一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：所述金属翅片组（7）包括若干金属翅片，所述支撑密封结构（8）设置在金属翅片的两端。
6.根据权利要求5所述的一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：所述金属翅片通过冲压形成波形（15），所述支撑密封结构（8）高于金属翅片组（7）的波峰。
7.根据权利要求4所述的一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：高压气体从高压流体进口管路（1）进入后依次经过进口导流区（9）、高压流体波形通道（13）、出口导流区（11）后从高压流体出口管路（2）流出。
8.根据权利要求2所述的一种高压储氢用风冷混合型印刷线路板式换热器，其特征在于：所述半波形通道（12）通过激光刻蚀或化学刻蚀腐蚀形成。
2。
