滑动变阻器专题训练整理
电阻和滑动变阻器练习
定义 (1)滑动变阻器：
① 原理：改变接入电路中电阻线的长度来改变电阻的。
② 作用：经过改变接入电路中的电阻来改变电路中的电流和电压。
③铭牌：如一个滑动变阻器标有“50Ω 2A”表示的意义是：最大阻值是50Ω，同意经过的最大电流是2A。
④正确使用： A．应串连在电路中使用；B．接线要“一上一下”； C．通电前应把阻值调至最大的地方。
(2)电阻箱：是能够表示出电阻值的变阻器。
填空： 1、在相同的条件下，资料不一样，导体的电阻也（相同、不一样）在相同的条件下，导体越长，电阻就
越；导体越短，电阻就越。在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。关于大部分的导体来说，温度越高，电阻就越。
2、以下图的滑动变阻器，能够变阻的连结方法有；假如想让滑片P 向右挪动时，连入电路中
的电阻增大，则能够采纳的连结方法有。
3、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被从头接
上了，但使用时发现灯比本来亮了很多，这是因为灯丝接上后。
练习 1、有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω1A”的字样，这几
位同学议论时说出了以下几种对铭牌意义的理解，你以为正确的选项是（）
A.电阻的最小值是20Ω，同意经过的最大电流是1A
B.电阻的最小值是20Ω，同意经过的最小电流是1A
C.电阻的最大值是20Ω，同意经过的最大电流是1A
D.电阻的最大值是20Ω，同意经过的最小电流是1A图 2-2
2.如图 2-2，表示插塞式电阻，从图示地点开始则()
A.此刻使用的电阻是70Ω
B.将铜塞都拔出，总电阻为零
C.将第二个铜塞插上使用电阻为30Ω
D.将所有铜塞插上使用电阻为100Ω
3.将两滑动变阻器如图2-9 所示串连起来，假如把a、 b 两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P12
所处的地点是（）
和 P
A、 P1在最左端， P2在最左端
B、P1在最左端， P2在最右端
C、 P 在最右端， P 在最左端
D、 P 在最右端， P 在最右端
1212
4、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽视温度
的影响，以下判断中错误的选项
是:a
P1
P2图 2-9b
A.当它们资料、粗细都相同时，甲线长乙线短;
B.当它们资料、长度都相同时，甲线粗乙线细
C.当它们长度、粗细都相同时，两线的资料必定不一样;
D.甲、乙两电阻线的资料、长短、粗细不行能完整相同
5、一根铝导线的电阻为R，此刻要使它接入电路中后电阻大于R，可采纳的举措有（）
A．减小这根导线两头的电压或许增大经过它的电流B．将这根导线拉长后接入电路
C．将这根导线对折后接入电路D．用长短粗细都相同的铜导线取代铝导线接入电路
一、滑动变阻器阻值的变化问题
例 1 在如图 1 所示的电路中， R1是定值电阻，电源电压U 保持不变，当滑动变阻器滑片向右挪动时，电压表、电流表的示数如何变化
剖析滑片向右挪动时，滑动变阻器接入电路的电阻R2变大，因为 R1是定值电阻，因此串连电
路的总电阻 R 串＝ R1＋R2变大，串连电路的电流I＝ U/R 串，因 U 恒定不变， R 串变大，因此 I 变小，
电流表示数就变小。定值电阻两头的电压U1111
变小，电压
＝ IR，因为 I 变小，而 R 不变，因此U
表示数变小。即剖析思路流程以下（↑表示增大，↓表示减小）：
思虑：若要判断滑动变阻器两头电压U2
，可否依据222的变化回答明显能否认的，
U＝ IR来判断 U
因为 I 和 R2都是变化的，而此时的问题切入点应是R2的阻值不变，再依据U2＝ U－ U1，因 U 恒
定不变， U1减小，则 U2增大剖析思路流程以下：
例 2如图 2 所示。当滑动变阻器滑片向右挪动时，各电压表、电流表的示数如何变化
分析依据电路特色能够确立 R12
并联。电压表丈量的是21
两头的电压，也就是电源的电压，电流表A，
和 R R或 R
A1和 A2分别丈量的是经过干路、 R1和 R2支路的电流。其实，这个问题的重点在于并联电路的电流、电压和电阻的关系。滑动变阻器连入电路的阻值虽是增大的，但直接接在电源的两头，惹起了总电阻的变化，但并没惹起总电压的
变化，因此它只改变滑动变阻器这一支路电流，其实不可以改变R1支路电流。剖析思路流程以下：
例 3 如图 3 所示电路，当滑片向左滑动时，各电表的示数如何变化
例 4 如图 4 所示电路，当滑片向右滑动时，各表的示数如何变化
例 5如图5所示，当滑片向右滑动时（不包含最右端）。各表示数变化状况
二、开关的闭合与断开问题
这种问题也能够使电路中的电流、电阻和电压及电功率发生变化，剖析此类问题相同应注意哪些是不变的物理量，
而后依据串并联关系，依照不变量推导变量的变化规律。
例 8 在如图 9 所示的电路中， R1、 R2是定值电阻，电源电压U 保持不变。当开关 S1由断开
变成闭合时，电压表、电流表的示数如何变化
剖析开关 S1121
断开时， R 与 R 构成串连电路，电压表丈量的是R 两头的电压，它不过总电
压的一部分，电流表丈量的是串连电路中的电流；而当开关 S1闭
合后， R2
被短路，电路中只有
11
R ，电压表丈量的还是R 两头的电压即总电压，故电压表的读
数变大，电流表此时丈量的是经过电阻R1的电流，故电流表的读数变大，剖析思路以下：
练习
1、以下图的电路，开关S 闭合后，将滑动变阻器的滑片P 向右滑动的过程中，相关电流表和电压表的读数以及灯泡亮度的变化，表达正确的选项是:（）
A．电流表的读数变大，电压表的读数变小，灯泡变暗;
B．电流表的读数变小，电压表的读数变大，灯泡变亮;
C．电流表、电压表的读数都变小，灯泡变暗;
D．电流表、电压表的读数都变大，灯泡变亮.
2、以下图，电路中的电源电压保持不变，当滑动变阻器的滑片由图中地点向 a 点挪动时，电表V1、V2、 A的示数变化正确的选项是（）
A． V1减小， V2减小， A 增大 B． V1增大， V2减小， A 增大
C．V1增大， V2减小， A 减小 D． V1减小， V2增大， A 减小
3、以下图电路中，电源电压不变，闭合开关S 挪动变阻器的滑片P 向左挪动时，以下说法正确的选项是（）A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
4、在图所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移
动时，电流表和电压表的示数的变化状况分别为：()
A．电流表的示数变小，电压表的示数变大;
B．电流表的示数变大，电压表的示数变小;
C．电流表的示数变小，电压表的示数不变;
D．电流表的示数变小，电压表的示数变小.
5、以下图，电源电压保持不变，当滑动变阻器
滑片 P 由左端向右移到中点的过程中，
各电表示数变化状况是_____________________
6、以下图的电路图中，当滑动变阻器的滑片P 向下滑动时，
电流表示数 ______,
电压表示数 _______，
灯的亮度 ______
7、以下图，电源电压不变，闭合开关、滑动变阻器的滑片
由图示地点向中点挪动的过程中，电流表示数______,
电压表示数 _______，灯的亮度 ______
8、以下图，电源电压保持不变时,当滑动变阻器滑片P
向右滑动过程中，电压表V 示数 _______,
电流表 A1示数 ________,A2示数 __________（填“变大”“变小”或“不变”）
P 向左
9、以下图电路，开关S 闭合，当变阻器的滑片
滑动时，电流表示数______,电压表示数 _______，
灯的亮度变 ______。
” )
10、以下图，闭合开关 S，当滑动变阻器的滑片向右滑动时，电路
中电流表、电压表的示数变化状况是
5.以下图，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右挪动的
过程中，以下说法错误的选项是（）
A．灯泡 L 的亮度不变B．电流表A1示数变大
C．电流表A2示数变小D．电压表 V 示数不变

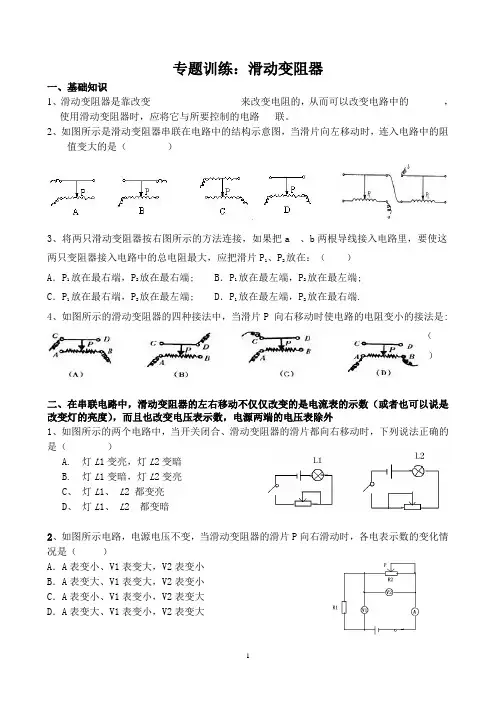

三．滑动变阻器滑片挪动对电路的影响
1、滑动变阻器是靠改变______________________ 来改变电阻的，进而能够改变电路中的__________，使用滑动变阻
器时，应将它与所要控制的电路___联。
2、以下图是滑动变阻器串连在电路中的构造表示图，当滑片向左挪动时，连入电路中的阻值变大的是（）
3、以下图的两个电路中，当开封闭合、滑动变阻器的滑片都
向右挪动时，以下说法正确的选项是（）
A.灯 L1 变亮，灯 L2 变暗
B.灯 L1 变暗，灯 L2 变亮
C.灯 L1、 L2 都变亮
D.灯 L1、 L2 都变暗
P 向右滑动时，各电表示数
例 1、以下图电路，电源电压不变，当滑动变阻器的滑片的
变化状况是（）
A． A 表变小、 V1 表变大， V2 表变小
B． A 表变大、 V1 表变大， V2 表变小
C．A 表变小、 V1 表变小， V2 表变大
D． A 表变大、 V1 表变小， V2 表变大
S，当滑片P 都向右滑动时，灯泡L1和
1、如图 5 两个电路中，电源电压相等，闭合开关
L2的亮度变化（）
A． L1、 L2都变亮B． L1、 L2都变暗
C．L1变亮， L2变暗D． L1变暗， L2的亮度不变
2、如图 6 所示，用电压表测灯泡两头的电压和用电流表测电流的电路，当开封闭合后，以下判
断正确的选项是（）
A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏
3、如图 7 所示，当开封闭合后，发现小灯泡不亮，电流表无示数，用电压表丈量发现U ab=0，U bc=6V，
U dc=0,若电路中只有一处故障，则其故障原由可能是（）
A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断
路了
生活应用
三、生活应用：
1、以下图是一种能自动测定油箱内油面高度的装置，R1 是定值电阻，R2 是滑动变阻器，它
的金属滑片是杆的一端，O 是转动轴，从油量表（即电流表）指针的示数就能知道油面高度，它
的工作原理是（）
A.油面高升 R 变大，油量表指针偏转大
B. 油面高升 R 变小，油量表指针偏转小
C.油面降低 R 变大，油量表指针偏转小油面降低 R 变小，油量表指针偏转大
2、小明同学在物理实践活动中，设计了以下图的四种用电流表或电压表示数反应弹簧所受压力大小的电路，图中R′是滑动变阻器，
R 是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是( )．
某精细电子仪器中为了便于调理电路中的电流，其调理部分使用了两个滑动变阻器，如图2-12 所示。已知这两个滑动变阻器是分别用不一样的电阻丝绕在相同的绝缘瓷管上制成的。此
中R1的总电阻是 200Ω，
R2的总电阻是 5000 Ω。开始时两变阻器都处于最大阻值。下边的方法中，
能够既快又正确地使电流表指针指到要求地点的是（）
A．先调理 R1，使电流表指针指到要求地点邻近，再调理R2
B．先调理 R ，使电流表指针指到要求地点邻近，再调理R
21
C．同时调理 R1和 R2，使电流表指针指到要求地点图 2-12
l2
D．交替频频调理 R和 R ，使电流表指针指到要求地点
3、一位同学设计了一个风力测定仪，以下左图所示，O 是转动轴， OC是金属杆，下边连结着一
块受风板，无风时以OC 是竖直的，风越强，OC 杆偏转的角度越大．AB 是一段圆弧形电阻，P
点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，经过剖析可
知：金属杆OC 与弧形电阻AB 组合在一同相当于一个_______________，察看灯泡L 的亮度能够
大略地反应风力的大小；若要提升装置反应风力大小的性能，可采纳的方法是________ ___
电路连结
6、小明同学想丈量一个电路中灯的电流和电压，请把各元件连结起来。并在右侧方框中画出相应的电路图。
7、如右图中所示，要想把滑动变阻器连
入电路中，而且当滑片P 向右挪动时电灯变亮，应当接哪二个接线柱。
8、依照电路图连结实物图。
连结电路时要注意：
闭合开关前要将滑动变阻器的
滑片 P 移到端；电流表和电压表的
示数以下图，则经过灯泡的电流
和灯泡两头的电压分别是：
和
9．如图两个电路中，电源电压相等，闭合开关S，当滑片 P 都向右滑动时，灯泡L1和 L2的亮度变化（）
A． L1、 L2都变亮B． L1、 L2都变暗C． L1变亮， L2变暗D．L1变暗， L2的亮度不变
10.以下图，有灯泡L1、L2，开关 S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变经过L2的电流。请画出电路图并连结实物图。
4、在一次实验中需要丈量小灯泡两头的电压和经过它的电流.聪慧而马虎的小刚连结了如图6-30 所示的电路小林发现有错误,主张拆了此后从头连结,但是时间来不及了,小刚眼珠一转 ,在图示的电路中只增添了一根导线
正常工作了 ..同组的,电路就
（1）假如闭合图中所示电路的开关 ,电压表示数、电流表示数状况如何小灯泡发光状况如何
（2）在图中画出小刚连结的那根导线.(用虚线表示 )
