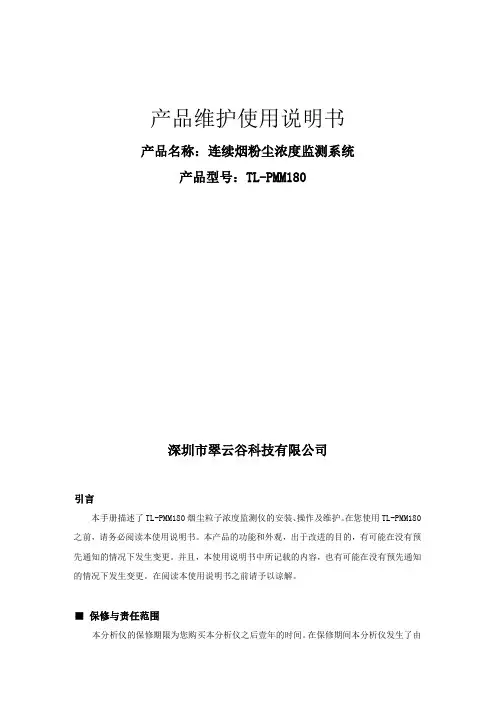

产品维护使用说明书产品名称:连续烟粉尘浓度监测系统产品型号:TL-PMM180深圳市翠云谷科技有限公司引言本手册描述了TL-PMM180 烟尘粒子浓度监测仪得安装、操作及维护。
在您使用TL-PMM180之前,请务必阅读本使用说明书。
本产品得功能与外观,出于改进得目得,有可能在没有预先通知得情况下发生变更。
并且,本使用说明书中所记载得内容,也有可能在没有预先通知得情况下发生变更。
在阅读本使用说明书之前请予以谅解。
■保修与责任范围本分析仪得保修期限为您购买本分析仪之后壹年得时间。
在保修期间本分析仪发生了由于本公司责任而导致得故障,本公司将给您无偿得修理,或者就是更换零件。
但就是,以下情况不属于保修得范围。
●由于非本公司进行得修理或改造而导致得故障;●由于非本说明书记载得方法使用本分析仪而导致得故障;●由于灾害而导致得故障;■警告提示安全提示与警告用于避免用户或操作人员得生命与健康危险以及财产得损失。
在本使用说明书中,它们按此处定义得方式强调。
本使用说明书所用得符号含义如下:警告如果没有遵守相应得安全预防措施,那么将可能发生死亡、重伤或严重得财产损坏。
注意如果忽略了相应得注意事项,将会发生不希望得事故或状态。
提示就是关于产品本身得重要信息,它得操作或者那个章节需要被强调指出。
注意:1、本产品为抽取式粒子测量仪器,仪器运行需外部接入压缩空气,进气端压力(靠近仪器入口)范围为:2Bar±0、1Bar,压缩气需除油除水,进气口卡套接头得接管口径为内径4mm,外径6mm。
2、本仪器上电后需先预热30分钟,再通入压缩气进行测量。
3、为避免静电干扰,需确保仪器得对接法兰与烟囱/烟道上得焊接法兰低阻抗连接,同时接入得AC220V交流电,接地线必须连接！4、本仪器输出接口有标准4-20mA与RS485,如需RS485接口通讯协议,请与我司联系。
1、概述本手册描述了TL-PMM180 烟尘粒子浓度监测仪得安装、操作及维护。
TL-PMM180可广泛用于污染源排放、粉体制造加工、实验室、新材料等各个工业领域得粒子排放得连续测量,可应用于高温、高压、高湿度、高腐蚀性等各种极端场合得粒子测量场合。
TL-PMM180粒子监测仪具有以下特点:●基于烟尘粒子得前向散射原理具有极其高得灵敏度及分辨力,可在线连续测量超低浓度得烟尘粒子排放;●采用自适应动分档得方法,也可以测量较高粒子浓度得现场测量,具有极其宽得动态范围;●通过专利特有得抽取加热回送方式得烟气取样设计,可以用于被测气体含有极高水雾得场合。
●可用于各种污染排放源得颗粒污染物浓度实时连续测量,可配套烟气监测系统,可单独一台或几台连接成一套烟尘监测网络,共用一个前台。
仪器可适用于电厂,钢厂,水泥厂等烟尘监测,也可用于除尘设备及其它粉体工程得过程控制。
警告:TL-PMM180使用了一个3mW,650nm得半导体激光器,激光束及反射光光直射入眼睛会造成严重得损害。
不得直视激光束及其反射光。
在没有得到相应培训时,不得进行超出本手册范围得操作。
2、技术指标●浓度测量范围:(最小)0~5(mg/Nm3)、(最大)0~200(mg/Nm3)示值误差:±10%零点漂移:±1、0%F、S、量程漂移:±1、0%F、S、分辨力: 0、005(mg/Nm3)●采样方法:抽取加热回送(选配等动跟踪)●校准方法:零点及跨度自动或手动校准●其它粒子浓度信号输出:(1)模拟4~20(mA)(最大输出负载500Ω)(2)RS485(支持Modbus协议)环境要求:温度-40~55(℃)、相对湿度0-100% R、H、被测介质条件:10℃~300℃(高温需定制)显示操作窗口:12864点阵液晶屏电源:220±15%(V AC)、500W仪表气要求:≧6L/MIN(干净无油、压力≧2Bar)外形尺寸:主机:410mmX470mmX230mm,(探杆长度可选700mm或1500mm)等速控制箱(选配):重量:≤15KG3 系统原理及构成TL-PMM180由四大部分组成,即采样及回送单元、等速跟踪及控制单元(辅选)、加热及温度控制单元、测量及信号处理单元。
采样及回送单元主要完成被测气体采样、被测气体回送过程;等速跟踪及控制单元由一个一体化得皮托管、一个孔板流量传感器及相应得压差传感器及处理电路组成,通过一体化得皮托管测量被测粒子两相流得流速、通过孔板测量采样气体得流速、通过压缩空气控制气泵得抽力改变采样得流量从而达到跟踪采样两相流流速得目得;测量及信号处理单元由激光器、测量腔体、光电转换器、反吹及气幕装置、校准装置组成,通过测量粒子得前向散射光,将粒子得浓度转化成电信号,再经过调理转换后输出。
图3-1为测量原理图,激光器发出得激光经过准直后由一个分光装置分出微量参考光,主光束穿过测量室与烟尘粒子相遇后产生前向散射光,散射光由透镜接收再通过信号光纤转变成与烟尘粒子浓度成正比得烟尘信号输出得到烟尘粒子得浓度值。
测量状态参考光被斩光电磁铁遮挡,在零点校准状态干净得反吹空气由反吹口进入测量室,参考光依然被斩光电磁铁遮挡,气室中没有烟尘粒子,透镜接收得极少量背景光通过调零被自动冲销掉,实现仪器得自动校零。
在满点校准状态反吹气充入气室,斩光电磁铁吸合后参考光经过光纤被引入到透镜作为满量程得校准信号。
图3-1 测量原理图图3-2为流路及控制原理图。
烟气通过取样管加热后进入加热测量气室,由射流泵产生抽吸力将烟气回送到取样点;采样量通过流量控制阀调节压缩空气得气量实现;通过皮托管由动压测量单元将动压转换成流速信号,通过取压管将变径管得压差送到流量测量单元转换成采样流量信号与采样流速,根据皮托管所测流速与采样流速得差控制压缩气得流量,实现对采样流速得控制,达到采样流速跟踪烟气流速得目得。
图3-2 流路及控制原理图4 系统安装及连接仪器安装前,首先要预埋或者焊接法兰。
预埋或焊接得安装法兰尺寸如图4-1所示,法兰得固定螺栓大径130,内孔大于81,焊接或预埋法兰筒应留出60-100左右得扳手操作空间,如果采用预埋得形式,必须考虑在法兰上承受大约20公斤得设备重量。
在预埋或焊接法兰时,需注意法兰得螺孔方位,必须在垂直上方有一个安装螺孔,以保证设备安装得正确方向。
为保证烟气抽气加热回送结构得正常工作,法兰管得内净空直径必须要大于等于81。
图4-1 预埋连接法兰法兰预埋后,将仪器对接法兰对准预埋法兰插入,在预埋法兰与对接法兰之间应放入石棉垫或其它软质垫,采用直径8-10得螺栓固定后及完成了仪器得现场安装。
注意:在预埋法兰与对接法兰之间应装入石棉垫,防止大量漏气,大量得漏气会影响测量得准确性与稳定性。
仪器安装到预埋法兰上后,需连接仪表气,压缩空气在与仪器相连接前需要安装一个恒压调节器与油水分离一体得油水分离器就可以满足要求了。
在仪器下端有一个φ4×6得单卡套连接气嘴(图4-2),将经过油水分离得仪表气通过一根特氟龙管连接到气嘴上即可完成气路得连接。
气路连接好后,进行电气连接。
仪器得电气连接接口共两个。
一个就是仪器测量数据得输出信号,包括模拟信号及RS485信号,采用一个4芯得防水连接器连接。
另一个就是220V A V得电源接口采用一个3芯得防水连接器连接。
连接器得母座已经固定在仪器本体上,使用时只需要将插头得端子按照要求连接好后插入母座即可。
警告:在进行电气连接时一定要注意电源得接地及机壳得接地,如果就是通过对接法兰与固定法兰与钢烟囱实现得接地,那么就要注意到法兰之间得石棉垫就是绝缘体,需要通过一根导线搭接在两个法兰得连接螺栓上,如果仪器得接地不良,会影响测量结果甚至损坏仪器。
烟尘监测仪主机外部AC220V 输入AC220V INAC220V OUT通讯口1通讯口2等速采样箱AC220V IN通讯口外部4-20mA/RS485等速采样箱供电主机和等速采样箱通讯图4-2 电气连接图烟尘监测仪主机与等速采样箱之间得电缆连接为出厂标配电缆,用户根据图4-2所示,将AC220V 供电电缆与通讯电缆直接对插上即可。
外部电源输入与信号端子定义如下所述。
外部AC220V 电源连接器端子定义:1---AC220V 火线 2---AC220V 安全地 3---AC220V 零线 外部信号连接器端子定义:1---粒子浓度4~20mA 模拟输出正极 2---粒子浓度4-20mA 模拟输出负极 3---RS485正极 4---RS485负极警告:配套得航空插头上有引脚编号,请务必瞧清插头引脚编号连接,否则可能烧坏设备！！！图4-3 主机尺寸图图4-4 等速控制箱尺寸图5系统开机运行系统安装好必须先上电预热15分钟,然后再开启压缩气,这个时间系统自检,同时启动加热系统,系统流路启动,系统开始显示实测得数据,同时将测量得数据通过模拟口或数字口送出。
系统流路在出厂前都经过了流路测试,只要保证仪表气得压力稳定,系统就可以正常工作。
系统在工作过程中,包含三个工作状态:正常测量状态、零点校准状态、跨度校准状态。
正常测量状态,仪器根据设定,进行正常得取样、加热、测量、回送同时显示及送出测量数据;在零点校准状态系统进行反吹,同时采用反吹气作为零点气体对仪器进行零点校准;在跨度校准状态系统进行反吹,同时采用标准信号源作为跨度校准源进行跨度校准。
在系统校准状态,系统同时进行反吹吹扫工作,消除沾染在测量腔体内部得粒子。
系统在校准状态时保持输出上一个正常测量得实测数据。
6显示及操作6、1按键PMM180采用4个薄膜按键执行菜单操作,按键功能描述如下表:SET 设定键,用于进入设置界面或确认输入结果。
↑向上翻页或在输入界面下使输入位得数字量增加一个步长。
→向下翻页或在输入界面下使输入位向右移动一位。
ESC 退出键,用于取消当前操作。
6、2主界面启动仪器进入主界面,显示当前颗粒物浓度得测量值,如图6-1。
图6-1 主界面主界面中心位置显示仪器当前测量浓度,右上角显示仪器当前得工作状态,左下角显示测量物质名称,右下角显示报警信息(如果有报警信息)。
6、3系统信息在主界面直接按“↑”按键,可翻页查询系统信息,如软件版本、串口通讯设置、输出量程及反吹间隔等。
图6-2 系统信息6、4仪器操作在主界面输入密码:0000,即可进入仪器操作菜单。
设置可进入设备校准、采样设置、显示设置、模拟输出设置、线性测试、反吹设置、通讯设置、高级设置等菜单,如图6-3。
图6-3 仪器操作设备校准光标移到“设备校准”,按“SET”键进入“设备校准”界面,如图6-4。
设备校准可执行零点校准、跨度校准操作,跨度校准前,需先设置跨标参数,可设置零点自动校准得时间间隔。
自动校准先执行自动零点校准,然后执行自动跨度校准。
