室外雨水管伸缩节安装记录1
室外雨水管道及配件安装检验批质量验收记录
工程名称
施工单位
施工执行标 准名称及编
号 分包单位
检控 序
项目 号
分项工程名称
分包项目经理 质量验收规范的规定
验收部位 项目经理
专业工长
施工班组长
施工单位检查评定记录
监理(建设)单位 验收记录
1 雨水管道的灌水试验
5.3.1条
主
控 项
2
雨水管道如采用塑料管，其伸缩节安装应 符合设计要求
小于0.5 25
小于焊缝长度 的10%
施工单位检
项目专业质量检查员：
监理（建设）单 位验收结论监理工程师 (建设单位项目专业技术负责人)：
年月日 年月日
目
3 雨水管道的坡度
5.3.3条
1 雨水管道不得与生活污水管道相连接
2 雨水斗管的连接
5.3.5条
3 悬吊式雨水管检查口间距 5.3.6条
一 4 雨水管道安装
允许偏差(mm)
般 项
1)
焊口平直度：管壁厚10mm 以内
管壁厚1/4
目 2) 焊缝加强面
高度
+1
宽度
+1
咬 3) 长
边度
深度 连续长度
总长度（两侧）
伸缩节安装方法
伸缩节安装方法
伸缩节是一种用于管道或设备连接处的专用连接器，具有良好的伸缩性和承压性能。
以下是伸缩节的安装方法：
1. 检查伸缩节的型号和规格是否与管道或设备相匹配，确保安装时不会出现尺寸不符的情况。
2. 清理管道或设备连接口的杂物和污垢，确保连接口的平整干净。
3. 将伸缩节的两端分别插入管道或设备的连接口中，确保插入的深度适当。
4. 使用专用的扳手或扳手工具，将伸缩节两端的螺栓或法兰连接紧固。
根据具体情况，可采用交替顺序紧固的方法，确保连接紧密且均匀。
5. 检查连接是否牢固，无松动和漏气现象。
可以使用压力测试仪器对连接进行检测，确保安装质量符合要求。
6. 如需调整伸缩节的长度或角度，可松开螺栓或法兰连接，进行适当的调整，并再次紧固螺栓或法兰。
7. 保持伸缩节的表面清洁，并定期检查连接是否松动或损坏，及时进行维修或更换。
注意：安装伸缩节时应遵循相关标准和规范，不得使用过大力
气或使用不符合要求的工具。
如有需要，可向专业人士咨询或请专业人员进行安装。
伸缩器安装记录
表E4-7编号:×××
工程名称
××工程
日 期
2010年05月20日
设计压力
0.8MPa
设计最高温度
350 ℃
伸缩器部位
六层伸缩缝(给水管道)
伸缩器材质
内压式波纹补偿器
伸缩器规格型号
1.6HHJR
公称直径
DN40
固定支架间距
2m
管内介质温度
0-95℃
计算预拉值△1
20mm
实际预拉值△2
20mm
×××
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
伸缩器安装及预拉直示意图:
补偿器安装六层伸缩缝给水系统水平干管上,如图所示.补偿器预拉伸已由生产厂家在出厂前完成.
检查结果：
符合设计要求和《建筑给水排水及采暖工程施工验收规范》（GB50242-2002）的规定，合格。
参
加
人
员
签
字
监理（建设）单位
施工单位
××公司
技术负责人
质检员
施工员
×××
×××
×××

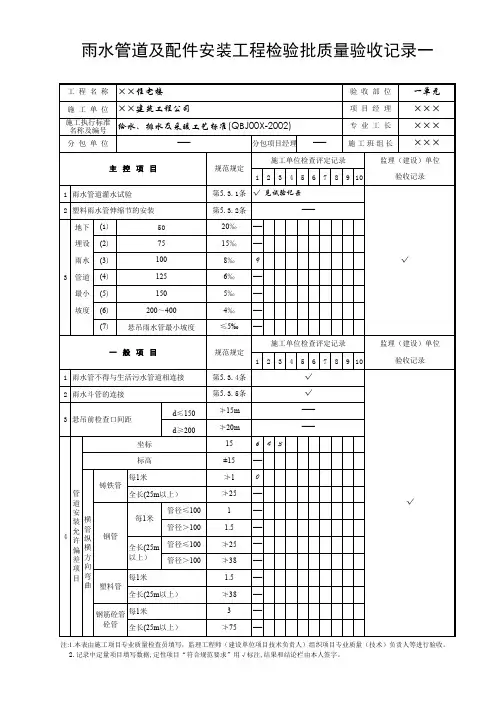

10-1.雨水管道及配件安装(一)
监理（建设）单位 验收记录
1 雨水管道灌水试验
2 塑料雨水管伸缩节的安装
地下 (1)
50
埋设 (2)
75
第5.3.1条 √ 见试验记录
第5.3.2条
—
20‰ —
15‰ —
雨水 (3)
100
8‰
9
√
3 管道 (4)
125
6‰ —
最小 (5)
150
5‰ —
坡度 (6)
200～400
4‰ —
(7) 悬吊雨水管最小坡度
雨水管道及配件安装工程检验批质量验收记录一
工 程 名 称 ××住宅楼
验收部位
一单元
施 工 单 位 ××建筑工程公司
施工执行标准 名称及编号
给水、排水及采暖工艺标准(QBJ00X-2002)
分包单位
—
— 分包项目经理
项目经理 专业工长 施工班组长
××× ××× ×××
主控项目
规范规定
施工单位检查评定记录 1 2 3 4 5 6 7 8 9 10
≤5‰ —
一般项目
规范规定
施工单位检查评定记录 1 2 3 4 5 6 7 8 9 10
监理（建设）单位 验收记录
1 雨水管不得与生活污水管道相连接
第5.3.4条
√
2 雨水斗管的连接
第5.3.5条
√
3 悬吊前检查口间距
d≤150 d≥200
≯15m ≯20m
— —
坐标
15
643
标高
±15 —
每1米
≯1
0
铸铁管
管
全长(25m以上）
≯25 —
道
√安管径≤1001—装横
伸缩节施工方案(1)
管道伸缩节施工方案
一、安装前准备工作：
1、核查伸缩节的型号、规格、技术参数是否符合设计要求，并掌握产品使用说明。
2、掌握厂家提供伸缩节的预拉伸值，是否与设计值相符，需要调整时还应对补偿器进行拉伸或冷紧。
二、管道伸缩节的安装方法：
1、为了防止管道受到热胀冷缩的影响，伸缩节安装时一端为固定支架，另一端的第一个导向支架距伸缩节为4倍管径，第二个导向支架与第一个导向支架的距离为14倍管径。
在安装伸缩节时必须用吊架与型钢固定管道，以免影响管道的移位和补偿器的安装。
2、检查伸缩节安装是否正确、方向一致，合适后按顺序固定。
三、管道伸缩节安装图解
1.立管伸缩节安装：
3.支管伸缩节安装：
四、管道伸缩节安装注意事项：
1、在订购伸缩节时，应向厂家提供介质温度、安装时环境温度和布置图，以便厂家了解所需的补偿能力，或向厂家提出补偿能力的要求。
2、吊装时，不得将吊索绑扎在波节上，安装时要对管道伸缩节进行保护。
伸缩缝安装施工记录
梁板预留 安装宽度
原预埋件检查
钢 型钢对接检查
构
件
钢筋安装
除锈及焊接检查
宽度(mm)
槽 口
长度(mm)
检
查
高度(mm)
外观（含凿毛）
防(排)水处理
梁端及支座周围异物清除
整体外观检查评价
质检工程师 ：
监理工程师：
日期： 检查： 注:
日期： 复核： 大、中桥每条伸缩缝填报一张表；小桥每座填报一张表

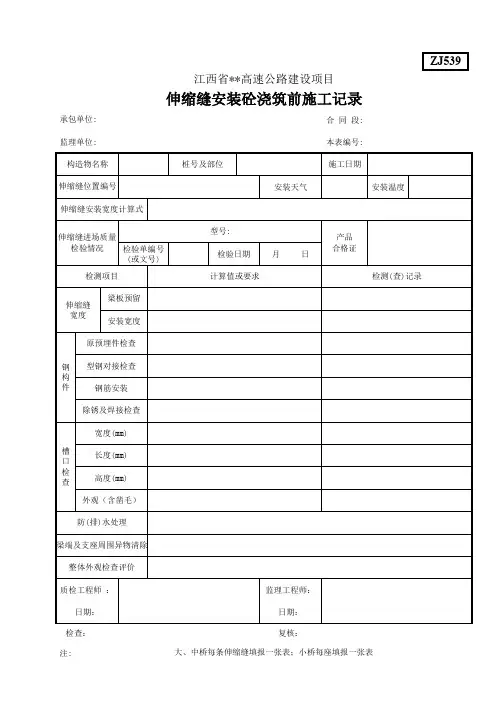

承包单位:
江西省**高速公路建设项目
伸缩缝安装砼浇筑前施工记录
合 同 段:
ZJ539
监理单位:
本表编号:
构造物名称
桩号及部位
施工日期
伸缩缝位置编号
安装天气
安装温度
伸缩缝安装宽度计算式
伸缩缝进场质量 检验情况 检验单编号 (或文号)
检测项目
型号:
检验日期
月ห้องสมุดไป่ตู้
日
计算值或要求
产品 合格证
检测(查)记录
伸缩缝 宽度
长度mm桩号及部位计算值或要求型钢对接检查原预埋件检查除锈及焊接检查钢筋安装江西省武宁至吉安高速公路建设项目伸缩缝安装砼浇筑前施工记录安装宽度伸缩缝进场质量检验情况产品合格证检测项目钢构件构造物名称伸缩缝安装宽度计算式伸缩缝宽度梁板预留防排水处理梁端及支座周围异物清除外观含凿毛槽口检查检验日期宽度mm型号
(完整版)SN2.8塑料排水管伸缩器安装预留伸缩量记录
14
14
七～十层
14
14
14
14
14
14
14
14
四～六层
14
14
14
14
14
14
14
14
一～三层
14
14
14
14
14
14
14
14
地下室
(污水横干管)
18
DN125
允许伸縮量20mm
检查结论：
经检查，符合设计要求和《建筑给排水及采暖工程施工质量验收规范要求》(GB50242-2002)的规定。
技术负责人：
工序质量报验单
工程名称：扬州明发商业广场9#楼编号：
致：厦门诚实工程咨询有限公司(监理公司)
兹报验：
□1、地基与基础□2主体结构□3建筑装饰装修
□4、建筑屋面√5建筑给水、排水及采暖
□6、建筑电气□7智能建筑□8通风与空调
□9、电梯
子分部/分项/检验批名称：塑料排水管伸縮器安装部位：地下一层～二十三层
专业监理工程师：
（建设单位项目负责人）
年月日
塑料排水管伸縮器安装预留伸縮量记录SN2.8
工程名称
扬州明发商业广场9#楼
建设单位
明发集团扬州房地产开发有限公司
施工单位
南京市第十建筑工程公司
安装日期
2010年11月23日
系统标号
伸
縮
层量
(mm)
数
WL9-1、4
WL9-15
WL9-2
WL9-3
WL9-11、16、5、10
备注
DN
75
DN
75
DN
75
室内排水管道伸缩节安装记录
安装人员
张自新、赵志锋
管段编号
安装部位
管径（mm）
环境温度
设计伸缩量
安装伸缩量
安装日期
PL1
一层
De75
250C
20 mm
18 mm
2015-4-28
PL1，
一层
De75
250C
20 mm
18 mm
2015-4-28
PL2
一层
De110
240C
20 mm
15 mm
2015-4-28
PL1
二层
De75
YL2
四层
De110
260C
20 mm
16 mm
2015-5-11
YL3
四层
De110
260C
20 mm
17mm
2015-5-11
YL4
四层
De110
280C
20 mm
16mm
2015-5-11
YL5
四层
De110
260C
20 mm
17 mm
2015-5-11
YL6
四层
De110
290C
20 mm
16 mm
水施—2
分项工程名称
雨水管道安装
施工单位
河南地远建筑工程有限公司
专业工长/证号
杨健
安装人员
赵富生、李绍恒
管段编号
安装部位
管径（mm）
环境温度
设计伸缩量
安装伸缩量
安装日期
YL1
二层
De110
280C
20 mm
16mm
2015-5-12
伸缩节的安装方案
伸缩节的安装方案
伸缩节不按顺序安装，由于伸缩节可调节，且蝶阀、止回阀已定位装好，故只需把伸缩节与短管在另处装好后吊入，与蝶阀（止回阀）的连接即可安装，具体操作步骤如下：
1、清除伸缩节和短管内的杂物，法兰面应无碰伤。
2、测量伸缩节和短管的螺孔，应与蝶阀、止回阀出水口一致。
3、将伸缩节卧平放置（大孔朝上，便于安装），分别安装防水垫圈短管、垫圈伸缩节。
4、套入螺栓、垫圈、螺母，应以中心对角的两个螺栓均衡锁紧。
5、逐个均匀旋紧。
6、将竖直的联合体横放，不允许有撞击。
7、调节联合体开度。
8、缓缓吊入安装位置，不准碰撞。
9、放入防水垫圈后穿入螺栓，并通过两个中心对角螺栓慢慢收紧，其他螺栓均以对角的两个螺栓逐渐锁紧，直至全部锁紧，最后逐一检查。
伸缩节安装方法
伸缩节安装方法伸缩节是一种用于管道连接处的装置，可以在管道发生热胀冷缩时起到缓冲作用，同时也可以吸收管道因地震或其他外力引起的位移。
正确的安装方法对于伸缩节的使用寿命和管道系统的安全运行至关重要。
下面将介绍伸缩节的安装方法，希望对大家有所帮助。
首先，在安装伸缩节之前，需要对管道系统进行检查和准备工作。
确保管道系统的设计符合伸缩节的安装要求，管道的支撑和固定件应该安装完好，没有损坏或者松动现象。
另外，还要对伸缩节本身进行检查，确保其外观没有损坏，连接螺栓齐全，伸缩节的伸缩量符合设计要求。
接下来，根据伸缩节的型号和安装位置，选择合适的安装工具和辅助设备。
安装伸缩节时需要注意保护伸缩节的波纹管，避免在安装过程中对其造成损坏。
在安装伸缩节的过程中，需要根据实际情况调整伸缩节的长度和位置，确保其安装在合适的位置，并且能够满足管道系统的伸缩要求。
在安装伸缩节时，需要严格按照操作规程进行操作，确保安装过程中的安全性和准确性。
在安装过程中，需要注意控制伸缩节的伸缩量，避免因为伸缩量过大或者过小而导致伸缩节无法正常工作。
另外，还需要注意安装螺栓的紧固力度，确保伸缩节与管道的连接牢固可靠。
最后，在安装完成后，需要对伸缩节进行全面的检查和测试。
检查伸缩节的安装位置和固定方式是否符合要求，检查螺栓的紧固情况是否良好，测试管道系统的伸缩性能是否正常。
只有在经过全面的检查和测试后，才能保证伸缩节的安装质量和管道系统的安全运行。
总之，伸缩节的安装方法需要严格按照操作规程进行操作，确保安装的安全和准确性。
只有正确安装的伸缩节才能发挥其应有的作用，保证管道系统的安全运行。
希望本文介绍的伸缩节安装方法对大家有所帮助，谢谢阅读！。
伸缩节的安装.
波纹管是一种由许多以冲压方式成型的薄形中空膜片利用精密焊接所制成的高度可弯曲及伸缩的金属管其组成方式是由两成型中空膜片以同心圆的方式作内缘焊接组成膜片对再将多个膜片对堆垒一起作外缘焊接组成波纹段再于两端和端板金属焊接组合成波纹管组如此便可应外部的需要与其他运动部件一起作往复运动
伸缩节概述
波纹补偿器在施工使用过程中主要是用
波纹管材料的选择是很严格的，除要求耐高温、耐腐蚀之外，还要求波 纹管有足够的刚度。使用或正在开发的产品焊接技术有钨惰性气体保护焊接、 微束等离子焊接、电力束焊接和激光焊接，其中微束等离子焊接和激光焊接 较为常用。
随着科学技术的发展，焊接波纹补偿器的应用领域正在日趋扩大。波纹 管系列产品的主要用途是：作为控制机构、变送器或调节器的检测元件也可 用作温度、压力和液位的测量元件，还可作各种密封以及能量传递元件等。
8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使 管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意 充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超 过25PPM。
9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹 干。
10、与补偿器波纹管接触的保温材料应不含氯。
1、波纹补偿器在安装前应先检查其型号、规格及管道配置情况，必须符 合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致， 铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完 毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿 器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
前景
室外排水管道安装工程检验批质量验收记录
SG-A001室外排水管道安装工程检验批质量验收记录工程名称 验收部位 项目经理 施 工 执 行 标 准 及 编 号 质 量 验 收 规 范 的 规 定 主 1、排水管道的坡度必须符合设计 控 要求，严禁无坡或倒坡 2. 管道埋设前必须做灌水试验和 项 试验，且应符合规范的规定。
1、室外排水管道安装的允许偏差 目 项 目 给定值 埋 地 坐 敷设在 般 标 沟槽内 埋 地 标 敷设在 目 高 沟槽内 水平管 道纵横 全长(两井间) 向弯曲 30 每 5m 10 ±20 ±20 50 差(mm) 100 设 计 允许偏 实 测 值 专业工长 分项工程名称 施 工 单 位 施工班组长建筑给排水及采暖工程施工质量验收规范 GB50242-2002 施工单位检查评定记录 监理（建设） 单位验收记录一项1 / 572.排水铸铁管采用水泥 捻口时，其接口面凹入≯2mm3.混凝土管或钢筋砼管 10.2.7 条 承口边缘深度。
采用抹带接口时，应符 共实测 点，其中合格 合规范的规定。
施工单位检查 评定结果 点，不合格 点；合格点率 %项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位 验收结论监理工程师(建设单位项目技术负责人)：年月日SG-A002室外排水管沟及井池安装工程检验批质量验收记录工程名称 验收部位 项目经理 施 工 执 行 标 准 及 编 号 质 量 验 收 规 范 的 规 定 1. 沟基 的 处理 和 井池 的 主 底板 强 度 必须 符 合设 计 设 计 专业工长 分项工程名称 施 工 单 位 施工班组长建筑给排水及采暖工程施工质量验收规范 GB50242-2002 施工单位检查评定记录 监理（建设） 单位验收记录10.3.1 条控 2.排水检查 要求 项 井、 化粪池的 目 底板及进出 水管的标高给定值±15mm井、 池的规格、 尺寸和位置应正确， 一 1、 必须符合设 砌筑和抹灰符合要求 计要求， 其允 许偏差为2 / 57般 2、井盖选用正确，标志应明显，标高 项 应符合设计要求。
雨水管及变形缝制作安装施工技术交底记录
17.变形缝铁板罩安装前，应检查缝口伸缩片、缝内填充的沥青麻丝、油膏嵌缝等工序的完成情况，经检查确无漏项时，再进行安装；变形缝与外墙、变形缝与挑檐等交接处，用锡焊死钉头，经检查合格后，刷罩面漆一道。
4.将裁好的2mm钢板用电弧对口焊接，焊接的质量应符合要求。
5.油漆：制作好的水落斗（包括铸铁水落斗），用钢丝刷刷掉锈斑， 清除掉焊缝熔渣。用布擦净浮尘后先刷防锈漆一道，放在通风处凉干，按设计要求就位安装好后，刷调和漆。
6.挑檐板水落斗安装：按照设计要求，先剔出檐板二端钢筋，用ф6钢筋焊接、支好模板、补浇灌C20挑檐混凝土，养护至达到强度后座浆，将水落斗卧入预留孔内，水斗上边与找平层一样平，压紧防水层后安装活动钢筋蓖子。
交底内容：
1.屋面找平层施工完成，经隐蔽工程检查验收合格。
2.砖混结构水落管位置的墙面应随外架子勾缝，做好安装水落管的准备工作。
3.划线下料：依照图纸尺寸规格，做好划线放样工作，为节约材料宜合理进行套裁；划线后经复合尺寸无误后先剪出样板，然后依照样板成批下料，先裁大料、后配小料，下料要做到尺寸准确，裁口垂直平正。
10.油漆：水落管制成后，先将表面污迹灰尘除净，然后里外满涂防锈漆一道，凉干后再刷一道铅油；用镀锌薄钢板制作时，其厚度应为0.45～0.75mm，并应里外涂刷锌磺类或磷化底漆；如用薄钢板制作时，成形后应涂刷两度红丹油或铁丹Biblioteka ；安装完毕后，涂刷最后一道调和漆。
外墙U-PVC雨水管安装技术交底 记录
技术交底记录表C2-1编 号002工程名称交底日期2014.11.11施工单位分项工程名称雨水工程交底提要 外墙U-PVC雨落管安装交底内容：（第1页）一、交底范围本交底标准适用于室外外墙UPV-C雨水管道和附件工程，管道介质水，管道安装工程。
二、施工准备1、材料要求1.1 管材为硬质聚氯乙烯（UPVC）。
所用粘接剂应是同一厂家配套产品，并有产品合格证及说明书。
1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。
直管段挠度不大于l%。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
1.3 其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
1.4 不得使用国家限制使用和淘汰落后的建材产品。
2、 主要机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。
3、 作业条件：室外外墙涂料刷完后的条件下进行安装，安装场地无障碍物。
三、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验四、操作工艺（1） 安装准备认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录。
根据本工程的特点检查、核对现场原有的雨水管道的位置是否有其它障碍物，待土建涂料完成后，画线定位。
（2） 预制加工1、UPVC管预制加工。
根据现场要求并结合实际情况，按原有雨水口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。
试插合格后，用棉布将承插口需粘接审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
雨水立管伸缩节
雨水立管伸缩节【篇一：雨水管道伸缩节安装记录】雨水塑料管道伸缩节安装记录【篇二：排水立管伸缩节】二.怎样选购伸缩节：伸缩节管道伸缩节在购买时，一定要严格根据设计部门提供的有关数据购买。
购买时一定要向生产厂家提供以下数据要求：管道压力、通径（管道的通称直径）管道设置情况（分架空管道、直埋管道）所需管道伸缩节的伸缩量（也称补偿量)伸缩节管道与伸缩节的连接方式（分为法兰连接、焊接两种方式）介质、介质温度如不知补偿量，须向厂家提供管道情况，由厂家计算补偿量。
三.伸缩节：合理的设计管路系统中的支座，是保证波纹管伸缩节正常发挥作用的必要条件，不同类型的波纹管伸缩节，对于管系的支座有不同的要求。
主固定支座（main anchor）主固定支座是安装在具有一个或者几个无约束波纹管伸缩节的管系上，它必须承受由与它相连接的每一管段上所施加在它上面的力和力矩。
如管道内介质压力产生的压力推力（盲板力），使伸缩节产生额定位移所需的力和力矩，以及由可调导向支座、定向导向支座所产生的摩擦力，伸缩节还有管线和介质的重量，流体冲击力，当选用无约束波纹管伸缩节时，在下述情况下必须设置主固定支座：管道盲端 2) 介质流向改变处3) 管道分支处4) 管道变径处5)两个波纹管伸缩节之间的管道上截止阀或减压阀处。
伸缩节次固定支座（i anchor）次固定支座是用来承受的除去压力推力（盲板力）之外的所有载荷。
伸缩节对于直管段来说，次固定支座通常是为了把两个固定支座之间较长的管段分割成若干管段单元，以便每个管段之间只设置一个波纹管伸缩节，以保证伸缩节能够正常工作。
【篇三：伸缩节安装规范】伸缩节安装规范4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。
4．2．2 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。
4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设4．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。
