第二部份 配置RAID 1 在主界面选择 RAID Properties 进行阵列卡配置
11
在RAID 配置界面中有三个选择项 查看已经存在的阵列配置 （ 此选项只有在已经存在阵列配置的情况下才出会现） 通常在第一次配置阵列时，只会出现 下面两项 创建 IM (镜像) 卷 (做RAID 1 ) （最多只允许两块硬盘做RAID1） 创建IS ( 条带)卷 （做RAID 0 ）（最少2块，最多4块硬盘做RAID0）
25
(注意，不论是哪块硬盘掉线了，另一块存在的硬盘自动成为primary ，只是Slot 不变) 下图是slot0 的硬盘被拨掉后，Slot 1 的硬盘自动成为Primary
26
直接插一块新硬盘到slot 1 ，系统自动识别到此硬盘并开始rebuild ( 同步)
27
等到同步( rebuild )完成后,VD 就恢复正常了
如果将虚拟磁盘从一个 SAS 5/iR 控制器或计算机中删除，并移动到另一个控制器或计算机中，则该虚拟磁盘会变为 非活动状态。“Activate Mirror”（激活镜像）选项允许重新激活添加到系统中的非活动虚拟磁盘。该选项仅适用于选 定虚拟磁盘当前处于非活动状态的情况。 • 选择“Activate Mirror”（激活镜像）。 • 按 Y 键继续激活，或按 N 键放弃激活。 暂停一会后，虚拟磁盘将变为活动状态。 • 注：仅当迁移的虚拟磁盘处于最佳状态并且包含所有物理磁盘时，才支持激活迁移的虚拟磁盘。 • 删除虚拟磁盘 注意：删除虚拟磁盘之前，请确保备份虚拟磁盘上需要保留的所有数据。 • 请执行以下步骤删除选定的虚拟磁盘： • 选择“Delete Virtual Disk”（删除虚拟磁盘）。 • 按 Y 键删除虚拟磁盘，或按 N 键放弃删除。 • 按 <F3> 键以确认虚拟磁盘的删除。暂停一会后，固件将删除虚拟磁盘
DELL服务器RAID卡安装配置步骤
创建RAID 1 （选择 Create IM Volume ）
将光标移动到第一块硬盘的RAID Disk 栏上，按空格键选中这块磁盘，这时驱动 器状态变成 Primary (主盘)
Drive Status 有以下几种：具体说明可以查最上面的用户手册链接
然后将光标移动到第二块磁盘的 RAID Disk 处，按空格选中
9硬盘到slot1系统自动识别到此硬盘并开始rebuild同步等到同步rebuild完成后vd就恢复正常了如果在degrade状态下插一块硬盘到其它slot上这时候进入管理虚拟磁盘中就可以选择管理第二块磁盘了系统会发现一块新磁盘请将光标移动到第二块磁盘的adddisk上用空格或是加减号将加亮的no改成yes然后再按c提交更改出现提示保存放弃更改这里我们选择保存更改然后再按f3确认这时候就可以看到阵列在重新同步数据到新硬盘上这时候如果查看虚拟磁盘的状态可以看到物理硬盘状态是未同步同步完成后vd的状态恢复成optimail就可以正常工作了备注
第三部份 Rebuild failed HDD 下面举个例子： 两块73G 硬盘做了RAID 1 ， 在操作系统安装好后，人为的将第二块硬盘移除， 然后再插入一块硬盘到slot 2
再进次入 View Virtual Disk 后见到的状态如下图 逻辑驱动器状态为“degrade “ Slot 1 的硬盘状态为 “Missing ”
(注意，不论是哪块硬盘掉线了，另一块存在的硬盘自动成为primary ，只是Slot 不变) 下图是slot0 的硬盘被拨掉后，Slot 1 的硬盘自动成为Primary
直接插一块新硬盘到slot 1 ，系统自动识别到此硬盘并开始rebuild ( 同步)
等到同步( rebuild )完成后,VD 就恢复正常了
DELL R720服务器U盘安装操作系统指南

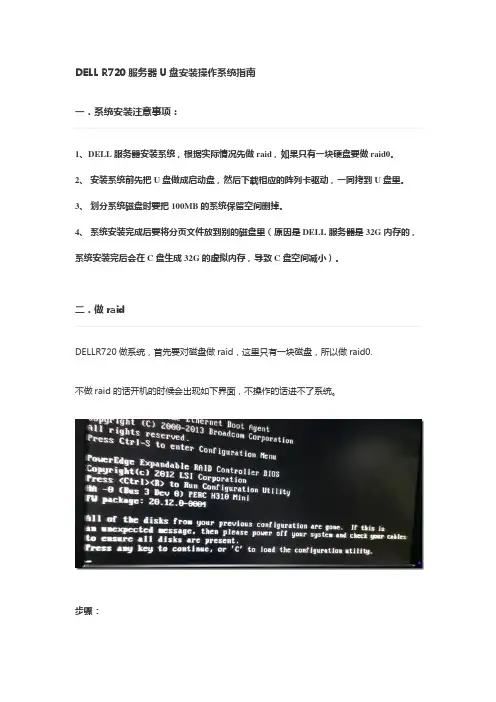

DELL R720服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做 raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。
3、划分系统磁盘时要把100MB的系统保留空间删掉。
4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：1.开机启动时按F10进入如下界面：2．在LC设置—语言和键盘设置选项里可以选择界面显示的语言3.配置raid。
在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导—RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步：虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机。
三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）1.将U盘做成启动盘。
2.开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。
选择“Hard drive C—-Fromt USB”正在载入系统4.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI的，驱动在附件里）选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。
DELL服务器RAID卡安装配置步骤
DELL服务器RAID卡安装配置步骤
一、RAID卡安装配置前提条件
1.安装的DELL服务器是支持RAID的型号；
2.RAID卡是DELL公司推荐的，确保和服务器兼容；
3.有足够的机架空间放置RAID卡及其附件；
4.确保系统有购买并支持RAID卡的许可证，如未购买，则需要购买RAID卡许可证来激活RAID卡功能；
5.确保RAID卡有特定的驱动，RAID卡在安装之前，驱动程序需要先
安装在服务器上；
6.确保存在RAID卡的磁盘组之前，服务器上所有的硬盘都已经连接
正常，并且已经通过BIOS进行识别；
7.安装该RAID卡的服务器是新购买的服务器，或者未安装RAID卡的
老服务器；
二、安装和配置RAID卡
1、将RAID控制器安装到服务器上
（1）新服务器：取下服务器的保护装置，将RAID卡安装在PCI插槽，并根据说明书的指示，将RAID卡放置在服务器的机架上；
（2）老服务器：将服务器中此RAID卡之前安装的其它设备取下，并
将新RAID卡安装上，根据说明书的指示，将RAID卡放置在服务器的机架上；
2、按说明书要求，将RAID卡上的电源和相应的线路连接到服务器上，确保RAID卡已经连接正常；
3、设置BIOS引导
（1）按服务器说明书要求，进入服务器BIOS设置界面，并设置服务
器的RAID引导方式，并将RAID控制器设置成“开启”的状态；。
DELLR720服务器U盘安装操作系统指南
DELL R720服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。
3、划分系统磁盘时要把100MB的系统保留空间删掉。
4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：1.开机启动时按F10进入如下界面：2．在LC设置—语言和键盘设置选项里可以选择界面显示的语言3.配置raid。
在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导—RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步：虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机。
三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）1.将U盘做成启动盘。
2.开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。
选择“Hard drive C—-Fromt USB”正在载入系统4.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI的，驱动在附件里）选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。
dellr420+r720服务器raid+驱动安装教程
张峰系统及应用 07-02 61552 0DELL R720安装图文版1、开机之后按F11进入BIOS设置2、进入BIOS设置后，在进入system setup，选择下面第一个system bios3、下面选择bios模式，当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS模式，这个对后面的安装设置很重要的，至于下面的enable和disable是干什么的我就不知道了。
然后就选择右下角的back4、下面选择yes就行了5、下面就是系统重启界面了6、下面就又进入到了开机界面，选择F107、选择F10之后进入Lifecycle controller，如下图8、选择OS部署9、选择之后看到下面界面：10、下面就选择直接转至OS部署，因为这里服务器出厂时已经做好了RAID，所以这里就无需再配置RAID了11、下面第一步12、接着第二步，选择操作系统13、选择好操作系统之后，可能要等待几分钟14、接着第三步选择引导模式，这里就与之前“3”里面选择有关了，重复一遍：当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS 模式15、由于我本次安装的磁盘打下是小于2T的，所以选择的是BIOS模式，下面第四步，插入操作系统盘16、擦如操作系统介质后，点击下一步会有如图界面出现：17、然后到第五步点击完成重启18、下面由重启19、下面就进入到windows的安装界面了20、直接点下一步21、选择安装系统的版本，win svr 2008 R2版本的选择enterprise的，而2012的选择datacenter带有GUI的服务器版本，然后点击下一步22、下面勾选“我接受许可条款‘，这里不接受连下一步都点击不了，然后再点击下一步，进入下面选择系统盘界面23、选择”驱动器选项“，给磁盘做个分区，分出C盘即可，剩余空间可以再系统安装好之后在磁盘管理里面再分配，好了之后选择下一步24、下面等着就好了，大概会花个几分钟的25、这个过程当中会重启几次，知道安装好为止，然后输入密码26、点击完成，会出现下面界面：27、按那三个键就进入输入密码界面28、进去之后就是桌面，大功告成29、30。
DELLR720服务器RAID卡配置图解
DELL R720服务器RAID卡配置图解RAID卡是服务器上的重要设备，其配置操作可以说是安装一台服务器的基本操作，不一样服务器型号raid卡，操作方式会有一些分别，但总体都是区别不大。
服务器RAID卡如何配置呢？下面以DELL最新型号R720 12G H310为例，给大家介绍一下DELL R720服务器RAID卡配置方法。
RAID卡配置涉及的一些名称解释：Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 1 ，就是一个磁盘组；VD（virtual Disk）：虚拟磁盘，虚拟磁盘可以不运用阵列的所有容量，也就是说一个可以分为多个VD；PD（physical disk）：故名思义，主是物理硬盘；HS：Hot Spare ，热备盘注：在RAID的操作过程中，有可能导致数据遗失，所以务必请备份数据。
1、在开机自检时按提示选择Ctrl+R 进入配置界面：服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图1初始界面默认没有配置，可以从上图看到服务器安装了8块物理磁盘。
按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）。
2、按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。
服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图23、创建一个RAID 5 (云桌面服务器，RAID0；DNS服务器，RAID1 )服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图3在RAID Level选项按回车，可以出现能够支持的RAID级别，同时也会根据具体配置的硬盘数量不一样，选项也会有所分别。
4、确认RAID级别后，按向下方向键，将光标移到physical disks ,通过空格键来添加选中列表中的硬盘，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的V D size中可以显示这个raid的默认容量信息。
DELLR420+R720服务器RAID+驱动安装教程
DELL R720服务器U盘安装操作系统指南
一．系统安装注意事项：
1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做 raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。
3、划分系统磁盘时要把100MB的系统保留空间删掉。
4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raid
DELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.
不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：
1.开机启动时按F10
进入如下界面：。
DELLR420+R720服务器raid+驱动安装教程
DELL服务器+RAID配置+raid卡驱动此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。
疏漏之处敬请反馈。
对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。
名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VDPD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理一,按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
戴尔R720服务器安装步骤.
戴尔R720服务器安装部署文档准备工作安装部署2.1步骤说明开始部署3.1 RAID 配置3.2 OS部署3.3安装系统准备工作准备一张光盘：Microsoft Windows Server 2008 32位 SP2 系统光盘安装部署1）对RAID 进行配置 2）对OS 进行引导部署 3）对系统进行安装开始部署1）开机后，当屏幕出现Press Ctrl R 的提示，立即点击按键ctrl+R 进入RAID 配置界面。
如下图所示。
niiil CBtts 0x03« PeMAdMiMn.v ； Of BAI Bl OBishs3-1 RAID 配置界面2.1步骤说明3.1RAID 配置■ pf HC H J IG ttini BP OS Conf i giirii t i u» Util2) 通过上下键进行光标移动，在虚拟硬盘( Virtual Disks )下方硬盘上 点击“F2”，对虚拟硬盘进行删除操作，选择“ Delete VD ”，点击enter 键确认 删除原有虚拟硬盘。
3) 原有虚拟硬盘删除后，界面自动返回到初始未设置硬盘情况下,添加虚拟硬盘，将光标移动到顶部“ PERC H310 Mini ( Bus 0x03, Dev 0x00)” 上点击“F2”，创建新的虚拟硬盘，选择“Create New VD ”，点击enter 键确认。
4) 通过Tab 键或上下键切换光标到 RAID Level 后，点击enter 键，通过 上下键选择RAID 5，点击enter 键确认；然后继续切换光标到(Physical Disks )， 下属物理硬盘，如图所示，依次勾选 3个同样大小的硬盘，点击enter 键进行 勾选；最后将光标切换到 OK ，点击enter 键完成。
5) 再次通过顶部“ PERC H310 Mini ( Bus 0x03, Dev 0x00)” 点击 F2 进 入硬盘配置界面，为单独硬盘配置RAID 0，勾选单独的硬盘，点击enter 键进行勾选；最后将光标切换到 OK ，点击enter 键完成。
DELL R720服务器U盘安装操作系统指南
DELL R720服务器U盘安装操作系统指南一．系统安装注意事项:1、DELL服务器安装系统,根据实际情况先做raid，如果只有一块硬盘要做 raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里.3、划分系统磁盘时要把100MB的系统保留空间删掉.4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面,不操作的话进不了系统.步骤：1.开机启动时按F10进入如下界面：2．在LC设置—语言和键盘设置选项里可以选择界面显示的语言3。
配置raid。
在界面主页选项里选择“配置RAID”选项或者在“硬件配置-配置向导-RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步:虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机.三．DELLR720做系统(以win7旗舰版64位系统为例,用U盘做系统）1.将U盘做成启动盘。
2。
开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。
选择“Ha rd drive C—-Fromt USB"正在载入系统4.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI的，驱动在附件里）选择U盘,即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级)(A）"按照实际需求新建磁盘大小如图，分配好磁盘空间大小后,会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49。
DELL R720服务器RAID卡配置图解之欧阳音创编
DELL R720服务器RAID卡配RAID卡是服务器上的重要设备，其配置操作可以说是安装一台服务器的基本操作，不一样服务器型号raid卡，操作方式会有一些分别，但总体都是区别不大。
服务器RAID卡如何配置呢？下面以DELL最新型号R720 12G H310为例，给大家介绍一下DELL R720服务器RAID卡配置方法。
RAID卡配置涉及的一些名称解释：Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 1 ，就是一个磁盘组；VD （virtual Disk）：虚拟磁盘，虚拟磁盘可以不运用阵列的所有容量，也就是说一个可以分为多个VD；PD（physical disk）：故名思义，主是物理硬盘；HS：Hot Spare ，热备盘注：在RAID的操作过程中，有可能导致数据遗失，所以务必请备份数据。
1、在开机自检时按提示选择Ctrl+R 进入配置界面：服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图1初始界面默认没有配置，可以从上图看到服务器安装了8块物理磁盘。
按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）。
2、按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。
服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图23、创建一个RAID 5 (云桌面服务器，RAID0；DNS服务器，RAID1 )服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图3在RAID Level选项按回车，可以出现能够支持的RAID级别，同时也会根据具体配置的硬盘数量不一样，选项也会有所分别。
4、确认RAID级别后，按向下方向键，将光标移到 physical disks ,通过空格键来添加选中列表中的硬盘，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的VD size 中可以显示这个raid的默认容量信息。
DELL R720服务器RAID卡配置图解
DELL R720服务器RAID卡配置图解RAID卡是服务器上的重要设备，其配置操作可以说是安装一台服务器的基本操作，不一样服务器型号raid卡，操作方式会有一些分别，但总体都是区别不大。
服务器RAID卡如何配置呢？下面以DELL最新型号R720 12G H310为例，给大家介绍一下DELL R720服务器RAID卡配置方法。
RAID卡配置涉及的一些名称解释：Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 1 ，就是一个磁盘组；VD（virtual Disk）：虚拟磁盘，虚拟磁盘可以不运用阵列的所有容量，也就是说一个可以分为多个VD；PD（physical disk）：故名思义，主是物理硬盘；HS：Hot Spare ，热备盘注：在RAID的操作过程中，有可能导致数据遗失，所以务必请备份数据。
1、在开机自检时按提示选择Ctrl+R 进入配置界面：服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图1初始界面默认没有配置，可以从上图看到服务器安装了8块物理磁盘。
按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）。
2、按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。
服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图23、创建一个RAID 5 (云桌面服务器，RAID0；DNS服务器，RAID1 )服务器RAID卡如何配置？DELL R720服务器RAID卡配置图解图3在RAID Level选项按回车，可以出现能够支持的RAID级别，同时也会根据具体配置的硬盘数量不一样，选项也会有所分别。
4、确认RAID级别后，按向下方向键，将光标移到physical disks ,通过空格键来添加选中列表中的硬盘，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的V D size中可以显示这个raid的默认容量信息。
DELL 服务器RAID卡安装配置步骤(优选内容)
• “激活阵列”的作用是用于激活非活动（不相关的）虚拟磁盘。如果没有非活动的虚拟磁盘，则该 选项将呈灰色
如果将虚拟磁盘从一个 SAS 5/iR 控制器或计算机中删除，并移动到另一个控制器或计算机中，则该 虚拟磁盘会变为非活动状态。“Activate Mirror”（激活镜像）选项允许重新激活添加到系统中的非 活动虚拟磁盘。该选项仅适用于选定虚拟磁盘当前处于非活动状态的情况。
严选内容
6
按Alt+D 可以查看设备的具体属性(包括对此块硬盘进行 Verify !)
严选内容
7
主界面的查看/设置适配卡的高级属性 (Advanced Adapter Properties )
严选内容
8
在Advanced Adapter Properties 中有以下
严选内容
9
这里面有一项 PHY 属性很重要，就是 Discovery Status 它可以显示一些SAS 链路/协议上的一些问题
严选内容
19
如果需要对刚刚创建的RAID 1 进行管理，可以选择 View Existing Array
严选内容
20
在这里面可以查看到逻辑驱动器的状态和物理驱动器的状态
严选内容
21
在管理VD的选项中，可以选择“管理第二块磁盘” “同步镜像” “激活阵列” “删除虚拟磁盘”
严选内容
22
• “管理第二块磁盘”的作用是用于将次驱动器添加到丢失了成员且性能下降的 IM 虚拟磁盘中。 • 该选项在以下条件下不可用： • 虚拟磁盘为非活动状态。
第一部份 SAS 5 I/R 界面 (包括verify HD ) 第二部份 配置RAID 1 第三部份 同步磁盘 ( rebuild )
DELLR720配置RAID及安装系统
名称解释：DiskGroup：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(VirtualDisk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(PhysicalDisk)：物理磁盘HS：HotSpare热备Mgmt：管理配置raid5CTRL+R 进入raid配置界面按F2进展操作。
弹出选择框，删除之前配置的磁盘组显示目前未配置的物理磁盘重新创立新虚拟磁盘：按F2键后，选择CREATE NEW VD选择需要配置的raid级别：通常选择raid5，按回车确认选择物理硬盘：将光标移至PhysicalDisks列表中，上下移动至需要选择的硬盘位置，按空格键来选择设置VD大小：选择完硬盘后按Tab键，将光标移至VDSize栏，VDSize可以手动设定大小，这里我设为100G。
选择OK完成将空闲的容量配置VD：如果刚刚配置虚拟磁盘的时候没有使用阵列的全部容量，剩余的容量可以在这里划分使用。
将光标移至Total Free Capactiy处，按向右方向键展开此菜单光标移至FREE CAPACTIY ，按F2键。
与之前同样的操作配置退出后，可以看到当前配置完成的虚拟磁盘虚拟磁盘初始化光标移至磁盘上，按F2键， FAST INIT。
等待初始化成功后，虚拟磁盘的配置完成。
每个虚拟磁盘都要初始化。
安装系统效劳器重启后，初始界面按f10，进入LIFECYCLE CONTROLLER选择OS部署RAID已经配置完成，所以跳过转至OS部署选择要安装的操作系统选择安装模式引导模式，默认选择BIOS插入安装光盘，准备安装这里点击完成后系统重启。
语言，时间模式选择开场安装选择要安装的操作系统，这里选择server 2008r2 企业版安装类型选择自定义选择系统需要安装在哪个分区，这里选择100G大小的区等待安装完成初始用户密码设置SERVER 2008 R2 需要设置复杂密码才能成功系统安装完成刚刚安装时未分配的分区，进入磁盘管理进展配置。
DELL R720不同配置服务器U盘安装操作系统及问题分析
DELL R720服务器U盘安装操作系统指南此文转载自：/index.php/dell-r720-u/按照此文操作，未能解决我在R720服务区上面安装系统，但此文有参考意义，我安装中存在的问题会提示的。
一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做 raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。
3、划分系统磁盘时要把100MB的系统保留空间删掉。
4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：1.开机启动时按F10进入如下界面：2．在LC设置—语言和键盘设置选项里可以选择界面显示的语言3.配置raid。
在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导—RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步：虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机。
三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）1.将U盘做成启动盘。
2.开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。
选择“Hard drive C—-Fromt USB”正在载入系统44.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI的，驱动在附件里）选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB 的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。
DELL R720服务器U盘安装操作系统指南
DELL R720服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid，如果只有一块硬盘要做 raid0。
2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，一同拷到U盘里。
3、划分系统磁盘时要把100MB的系统保留空间删掉。
4、系统安装完成后要将分页文件放到别的磁盘里（原因是DELL服务器是32G内存的，系统安装完后会在C盘生成32G的虚拟内存，导致C盘空间减小）。
二．做raidDELLR720做系统，首先要对磁盘做raid，这里只有一块磁盘，所以做raid0.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。
步骤：1.开机启动时按F10进入如下界面：2．在LC设置—语言和键盘设置选项里可以选择界面显示的语言3.配置raid。
在界面主页选项里选择“配置RAID”选项或者在“硬件配置—配置向导—RAID配置”选项5、进入raid配置界面第一步：查看当前RAID配置并选择控制器第二步：选择RAID级别第三步：选择物理磁盘第四步：虚拟磁盘属性第五步：摘要点击完成，确认raid配置，重启主机。
三．DELLR720做系统（以win7旗舰版64位系统为例，用U盘做系统）1.将U盘做成启动盘。
2.开机时按F11，进入BIOS界面选择“BIOS Boot Menu”3．选择U盘启动。
选择“Hard drive C—-Fromt USB”正在载入系统4.Win7旗舰版64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序（这台服务器的阵列卡是LSI的，驱动在附件里）选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档为自行整理，非官方提供资料，一些概念的翻译可能不够准确，仅供参考。
疏漏之处敬请反馈。
对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。
名称解释：Disk Group: 磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD (Virtual Disk): 虚拟磁盘，虚拟磁盘可以不使用一个阵列的全部容量，一个磁盘组可以分为多个VDPD (Physical Disk): 物理磁盘HS (Hot Spare): 热备Mgmt (Management): 管理一,按F2进入bios界面1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
VD Name根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。
如果开启后（红框处有X标志为开启），可以修改Stripe Element Size大小，以及阵列的Read Policy与Write Policy，Initialize处可以选择是否在阵列配置的同时进行初始化。
高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。
6、上述的配置确认完成后，按Tab键，将光标移至OK处，按回车，会出现如下的提示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的数据，则不要进行初始化。
按回车确认即可继续。
7、配置完成后，会返回至VD Mgmt主界面，将光标移至图中Virtual Disk 0处，按回车。
8、可以看到刚才配置成功的虚拟磁盘信息，查看完成后按esc键可以返回主界面9、在此界面，将光标移至图中Virtual Disk 0处，按F2键可以展开对此虚拟磁盘操作的菜单。
注：左边有+标志的，将光标移至此处，按向右方向键，可以展开子菜单，按向左方向键，可以关闭子菜单10、如下图红框所示，可以对刚才配置成功的虚拟磁盘（Virtual Disk 0）进行初始化（Initialization），一致性校验（Consistency Check），删除，查看属性等操作。
11、如果我们要对此虚拟磁盘进行初始化，可以将光标移至Initialization处，回车后选择Start Init。
此时会弹出提示窗口，初始化将会清除所有数据，如果确认要进行初始化操作，在OK处按回车即可继续。
注：初始化会清除硬盘、阵列中的所有信息，并且无法恢复12、确认后可以看到初始化的进度，左边红框处为百分比表示，右边红框处表示目前所作的操作。
等待初始化进行为100%，虚拟磁盘的配置完成。
13、如果刚才配置虚拟磁盘的时候没有使用阵列的全部容量，剩余的容量可以在这里划分使用。
将光标移至Space allocation处，按向右方向键展开此菜单14、将光标移至*Free Space*处，按F2键，至第15步，或者直接按回车至第16步15、在弹出的Add New VD处按回车键。
16、再次进入配置虚拟磁盘的界面，此时左边红框处为刚才配置的虚拟磁盘已经选择的物理磁盘信息，右边红框处可以选择这次要划分的容量空间。
同样，如果不全部划分，可以再次返回第13步，进行再一个虚拟磁盘的创建。
注：由于虚拟磁盘的建立是基于刚才所创建的阵列，所以RAID Level与刚才所创建的相同，无法更改。
17、每一次创建，都会在Virtual Disks中添加新的虚拟磁盘。
这些虚拟磁盘都是在同一个磁盘组（也就是我们刚才所配置的RAID5）上划分的。
配置热备（Hot spare）配置Hot Spare有两种模式，一种是全局热备，也就是指这个热备硬盘可以做为这个通道上所有阵列的热备；另一种是独立热备，配置硬盘为某个指定的磁盘组中的所有虚拟磁盘做热备，也就是说这个磁盘组以外的其他阵列即使硬盘掉线，这个热备也不会去自动做rebuild配置全局热备：1、首先要已经有存在的磁盘组（阵列），我们这里举例为已经配置了两个阵列，阵列0是由0、1、2三块物理磁盘配置的RAID5，阵列1是由4、5两块物理磁盘配置的RAID1，如图：2、按CTRL+N 切换至PD Mgmt界面，可以看到4号硬盘的状态是Ready。
3、将光标移至4号硬盘，按F2，在弹出的菜单中，选择Make Global HS，配置全局的热备盘4、确认后，4号硬盘的状态变为Hotspare5、配置完成后，可以看到磁盘组0与磁盘组1的热备盘都是同一个。
6、移除热备，进入PD Mgmt菜单，将光标移至热备盘处，按F2，选择Remove Hot Spare，回车移除配置独立热备：1、在配置好的虚拟磁盘管理界面下，将光标移至需要配置独立热备的磁盘组上，按F2键，在出现的菜单中选择 Manage Ded. HS2、将光标移至需要配置为热备的硬盘上，按空格键，看到X标识，说明此硬盘被选择。
将光标移至OK处回车，完成配置3、可以看到磁盘组0已经有了热备盘，并且是Dedicated。
而磁盘组1并没有热备盘。
4、移除热备，同第1步，将光标移至需要移除热备的磁盘组上，按F2键，在出现的菜单中选择 Manage Ded. HS5、将光标移至需要移除的热备硬盘上，按空格键，去掉X标识，说明此硬盘被移除。
将光标移至OK处回车，完成热备移除。
删除虚拟磁盘：1、将光标移至要删除的虚拟磁盘处，按F2，选择Delete VD按回车继续2、在弹出的确认窗口，OK处按回车确认即可删除。
注：删除的同时会将此虚拟磁盘的数据全部删除。
3、删除磁盘组，将光标移至要删除的磁盘组处，按F2，选择Delete Disk Group按回车继续4、在弹出的确认窗口，OK处按回车确认，即可删除注：删除的同时会将此磁盘组的数据全部删除。
完毕之后重启后开始安装server 2008 r2 版本操作系统（与普通安装系统一样，选择硬盘界面会出现阵列卡驱动加载过程下文有表述）图形界面版本1、在开机自检时按F10 进入USC 安装界面：2、进入F10界面，这里需要耐心等待5分钟左右：3、进入安装界面选择os deployment :4、配置raid （在raid卡bios 中也可进行配置，这里就可以选择跳过raid 配置):注：重新配置raid 会格式化硬盘如果确定要配置一定要备份好数据。
选择配置RAID模式“Configure RAID Now”，不要跳过配置时把硬盘选中配置RAID1就可以了RAID 配置完成后，重启机器，开始安装server 2008 r2版本（64位）操作系统。
Raid卡驱动安装中加载过程基本上server 2008 已经能识别到DELL 大多数阵列卡的驱动了. 但S100/S300/H310/H710/H810 可能识别不到,以下是简单的加载方法更新至2013-1-9 A05 版本Windows Server 2008 x86 S100/S300 ControllersWindows Server 2008 x64 S100/S300 ControllersWindows Server 2008 R2 S100/S300 Controller更新至2013-1-9 , A02 版本Windows Server 2008 x86 H310/H710/H810 ControllersWindows Server 2008 x64 H310/H710/H810 ControllersWindows Server 2008 R2 H310/H710/H810 Controller拿S100/S300 来举例（我们kosen用的是这个型号的阵列卡）1 下载 ,2 然后双击运行一路按回车, 本步骤实质是做了解压的动作,如图1. (当然也可以用WINRAR等解压工具对做解压,效果一样)3 把生成的5个文件复制到U 盘的根目录下4 当安装至图2 位置时,选择load driver加载驱动图1图2dell 主流的broadcom 网卡下载地址12代产品.如2008 32bit2008 64bit or R211代及之前产品2003/2008 32bit2003/2008 64bit or R2下载并解压完进入Driver_Management_Apps_Installer 文件夹里面运行运行后，等待系统安装完成后系统完毕。
教程讲解完毕。
（阵列卡驱动提示安装是在设置光驱启动或者u盘启动安装系统后出现选着硬盘界面时出现的）其他过程与普通安装系统完全一致不再一一表述。
信息管理部：李红雷2014年7月17日星期四。
