钢箱梁检测方案

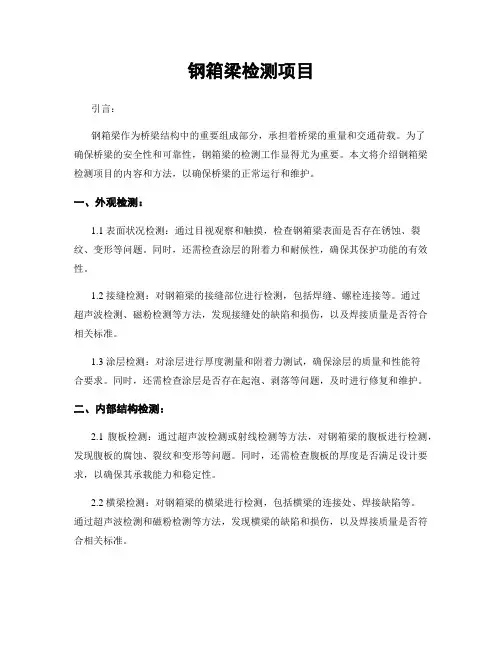

钢箱梁检测项目
钢箱梁检测项目引言：钢箱梁作为桥梁结构中的重要组成部分，承担着桥梁的重量和交通荷载。
为了确保桥梁的安全性和可靠性，钢箱梁的检测工作显得尤为重要。
本文将介绍钢箱梁检测项目的内容和方法，以确保桥梁的正常运行和维护。
一、外观检测：1.1 表面状况检测：通过目视观察和触摸，检查钢箱梁表面是否存在锈蚀、裂纹、变形等问题。
同时，还需检查涂层的附着力和耐候性，确保其保护功能的有效性。
1.2 接缝检测：对钢箱梁的接缝部位进行检测，包括焊缝、螺栓连接等。
通过超声波检测、磁粉检测等方法，发现接缝处的缺陷和损伤，以及焊接质量是否符合相关标准。
1.3 涂层检测：对涂层进行厚度测量和附着力测试，确保涂层的质量和性能符合要求。
同时，还需检查涂层是否存在起泡、剥落等问题，及时进行修复和维护。
二、内部结构检测：2.1 腹板检测：通过超声波检测或射线检测等方法，对钢箱梁的腹板进行检测，发现腹板的腐蚀、裂纹和变形等问题。
同时，还需检查腹板的厚度是否满足设计要求，以确保其承载能力和稳定性。
2.2 横梁检测：对钢箱梁的横梁进行检测，包括横梁的连接处、焊接缺陷等。
通过超声波检测和磁粉检测等方法，发现横梁的缺陷和损伤，以及焊接质量是否符合相关标准。
2.3 隔板检测：对钢箱梁的隔板进行检测，发现隔板的腐蚀、裂纹和变形等问题。
同时，还需检查隔板的连接处是否牢固，以确保其对钢箱梁的支撑和稳定性。
三、动力学性能检测：3.1 自振频率检测：通过激励振动的方式，对钢箱梁进行自振频率检测。
通过测量钢箱梁的自振频率，可以评估其结构的刚度和稳定性，发现潜在的问题和隐患。
3.2 振动模态检测：通过激励振动和模态分析的方法，对钢箱梁的振动模态进行检测。
通过分析振动模态，可以评估钢箱梁的结构完整性和刚度分布情况，发现结构的异常和变形。
3.3 动力响应检测：通过施加动力荷载和测量钢箱梁的响应，对其动力性能进行评估。
通过分析动力响应数据，可以评估钢箱梁的动态特性和荷载承载能力，发现潜在的问题和隐患。
钢箱梁试验计划办法
钢箱梁试验计划办法集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-目录一、适用范围 (2)二、编制依据 (2)三、检测工程流程 (2)四、工程概况 (3)五、材料复检 (4)六、焊缝无损检测 (6)七、产品质量检测 (10)八、涂装质量检测 (10)一、适用范围本方案适用于从事长沙市机场大道改造工程钢箱梁质量检测实施工作。
二、编制依据：1、《钢结构工程施工规范》GB50755-20122、《桥梁用结构钢》GB／T714-2008.3、《公路桥梁钢结构防腐涂装技术条件》JT/T722-20084、《铁路钢桥制造规范》TB10212-20095、《公路桥涵施工技术规范》JTG-TF50-20116、《城市桥梁工程施工与质量验收规范》CJJ2-20087、工程设计图纸与施工图纸8、其它相关标准、规范三、检测工作流程：检测单位进场后，制定有关检测方案，报监理批准后实施。
重点做好以下工作：1.检测工作应与工程施工同步进行。
在工程施工的同时，检测单位应及时收集受检工程的设计及施工信息，为检测工作和报告编写准备基本资料。
2.检测前应对仪器设备进行检查调试，确保检测仪器设备在计量检定周期的有效期内。
3.施工单位应与检测单位保持信息通畅，达到检测条件后，经监理工程师确认后，至少提前24小时通知检测单位进行现场检测。
4.检测单位收到施工单位报检计划后，应按施工单位申请时间按时到现场检测。
如果检测推后，则应及时通知报检单位和监理单位，否则承担因此发生的后果。
5.施工单位应当在检测工程师到达现场前，按要求做好现场相关配合工作，以确保检测工作的顺利开展。
6.现场检测前，施工单位向检测单位提供施工图纸及工程基本资料。
7.现场检测完成之后，现场检测工程师应该能够根据测试数据初步分析判断检测结果，尽快告知施工单位是否可以进行下一道工序施工，并于24小时内将书面中间结果报监理单位。
8.当检测发现有严重质量问题时，检测单位要及时上报建设单位和监理单位，并由总监组织召开专题会议，形成处理意见，上报建设单位批准，报建设单位核备。
(完整版)钢箱梁检测方案
钢箱梁检测方案为更好的控制钢箱梁内业质量，及结合武汉中科科创检测有限公司的意见，指挥部对钢箱梁的相关要求和按照最新【公路工程施工技术规范】的相关要求，特编制此钢箱梁的检测方案。
一、委托的试验检测机构我监理部委托武汉中科科创检测有限公司对钢箱梁的焊缝超声波、涂膜厚度进行检测。
武汉中科科创检测有限公司属于湖北省交通厅下属的试验检测机构，具有公路工程甲级试验检测资质，经营范围可以对钢箱梁的焊缝超声波及涂膜厚度的试验检测。
二、焊缝的场内检测我监理部计划派驻地监理人员对承包人生产的钢箱梁制造进行驻厂监造，督促承包人100％检测焊缝，并对承包人焊缝超声波、射线检测进行全过程的旁站，场内焊缝共计2660.54m，并且我监理部在承包人全部自检合格的基础上，按照场内总焊缝长度的20％随机抽检。
三、施工现场焊缝的检测结合武汉中科科创检测有限公司的意见，施工现场焊接的质量是质量控制的薄弱环节，为此我监理部将严格按照【公路工程施工技术规范】的相关要求进场抽检，具体抽检如下：1）角焊缝是施工现场焊接质量的薄弱环节，全桥共计44条，共计559.36m，我监理部将按照30%的抽检频率进行抽检，结合施工现场焊接的实际情况，共随机抽检13条，共计165.76m，分布在（A节段2条共计23.84m，B、C、D、H、I、J、节段各1条，12m/条，共计72m，E、G节段各1条，15m/条，共计30m，F节段是合拢段，也是受力最大的部位，抽检2条，共计28m，K节段抽检1条，共计11.92m。
2）对接焊缝全桥共计110条，共计1398.4m，监理部将按照15%的抽检频率进行抽检，共计209m。
3）环缝焊接共计96条，共计660m，监理部将按照30%的抽检频率进行抽检，共计198m。
施工现场焊接全桥共计抽检572.76m，占总量的21.8%，经上述抽检，我部认为可以说明钢箱梁在施工现场的焊接质量。
四、涂膜厚度的检测按照最新【公路工程施工技术规范】的相关要求，涂膜厚度检测按照构件的20%频率进行抽检，全桥共计77个节段，随机抽检15节段，分布为内箱5个节段。

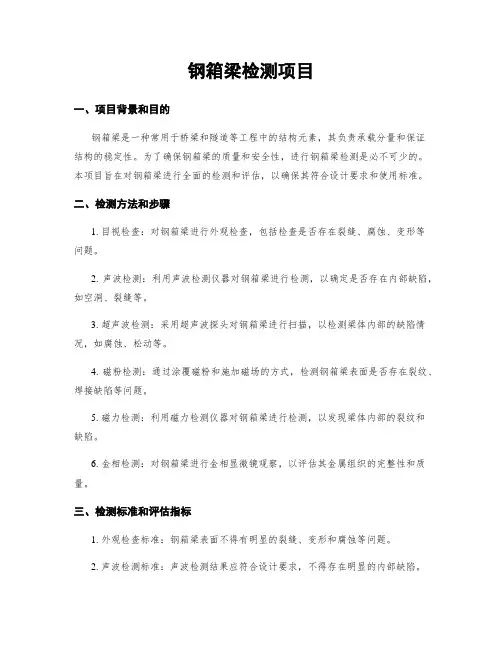

钢箱梁检测项目
钢箱梁检测项目一、项目背景和目的钢箱梁是一种常用于桥梁和隧道等工程中的结构元素，其负责承载分量和保证结构的稳定性。
为了确保钢箱梁的质量和安全性，进行钢箱梁检测是必不可少的。
本项目旨在对钢箱梁进行全面的检测和评估，以确保其符合设计要求和使用标准。
二、检测方法和步骤1. 目视检查：对钢箱梁进行外观检查，包括检查是否存在裂缝、腐蚀、变形等问题。
2. 声波检测：利用声波检测仪器对钢箱梁进行检测，以确定是否存在内部缺陷，如空洞、裂缝等。
3. 超声波检测：采用超声波探头对钢箱梁进行扫描，以检测梁体内部的缺陷情况，如腐蚀、松动等。
4. 磁粉检测：通过涂覆磁粉和施加磁场的方式，检测钢箱梁表面是否存在裂纹、焊接缺陷等问题。
5. 磁力检测：利用磁力检测仪器对钢箱梁进行检测，以发现梁体内部的裂纹和缺陷。
6. 金相检测：对钢箱梁进行金相显微镜观察，以评估其金属组织的完整性和质量。
三、检测标准和评估指标1. 外观检查标准：钢箱梁表面不得有明显的裂缝、变形和腐蚀等问题。
2. 声波检测标准：声波检测结果应符合设计要求，不得存在明显的内部缺陷。
3. 超声波检测标准：超声波检测结果应显示钢箱梁内部无明显腐蚀、松动等问题。
4. 磁粉检测标准：磁粉检测结果应显示钢箱梁表面无明显裂纹、焊接缺陷等问题。
5. 磁力检测标准：磁力检测结果应显示钢箱梁内部无明显裂纹和缺陷。
6. 金相检测标准：金相检测结果应显示钢箱梁金属组织完整，无明显缺陷。
四、数据分析和报告编制根据各项检测结果，对钢箱梁的质量和安全性进行评估。
将检测数据进行分析和整理，并编制详细的检测报告。
报告中应包括钢箱梁的基本信息、检测方法和步骤、检测结果、评估结论以及针对存在问题的建议和修复方案。
五、安全措施和注意事项1. 在进行钢箱梁检测时，必须严格遵守相关安全操作规程，佩戴个人防护装备，确保人身安全。
2. 检测仪器和设备必须经过校准和检验，确保其准确性和可靠性。
3. 在进行声波和超声波检测时，需要注意检测仪器的校准和灵敏度设置，以确保准确的检测结果。
钢箱梁监理细则
钢箱梁监理细则钢箱梁监理细则1. 范围和目的1.1 范围本文件合用于钢箱梁的监理工作，包括钢箱梁的设计、施工、质量控制等各个环节。
1.2 目的本的目的是为了规范钢箱梁监理工作，确保钢箱梁的施工过程符合相关规范和标准，保证工程质量。
2. 规范和标准2.1 设计规范钢箱梁的设计应符合国家相关规范和标准，包括但不限于《公路桥梁设计规范》、《交通行业钢结构设计规范》等。
2.2 施工规范钢箱梁的施工应符合国家相关规范和标准，包括但不限于《公路桥梁施工及质量验收规范》、《交通行业钢结构施工技术规范》等。
3. 监理职责和要求3.1 监理职责3.1.1 监督施工单位的工作，确保施工质量控制符合规范要求。
3.1.2 检查施工现场，确保安全措施符合要求，防止事故发生。
3.1.3 监测施工进度，及时发现问题并提出解决方案。
3.1.4 提供监理报告，记录施工过程中的问题和解决措施。
3.1.5 协调施工单位和相关部门，解决施工过程中的纠纷和问题。
3.2 监理要求3.2.1 监理人员应具备相关资质和经验，熟悉钢箱梁的设计和施工要求。
3.2.2 监理人员应按照规范要求进行监督和检查，及时发现和解决问题。
3.2.3 监理人员应与施工单位和相关部门保持良好的沟通，及时协调解决各类问题。
3.2.4 监理人员应按时提交监理报告，记录施工过程中的问题和解决措施。
3.2.5 监理人员应具备较强的安全意识，确保施工安全工作得到有效控制。
4. 质量控制4.1 材料检查4.1.1 对使用的钢材进行检查，包括质量合格证明、材料成份分析报告等。
4.1.2 检查焊接材料的质量和焊缝的质量。
4.1.3 对涂层材料进行检查，确保质量符合要求。
4.2 施工过程控制4.2.1 监督焊接工艺的执行，检查焊缝的质量和焊接接头的变形、裂纹等情况。
4.2.2 检查钢箱梁的安装过程，确保尺寸和位置符合设计要求。
4.2.3 监督预应力张拉过程，检查张拉力值和传力情况。

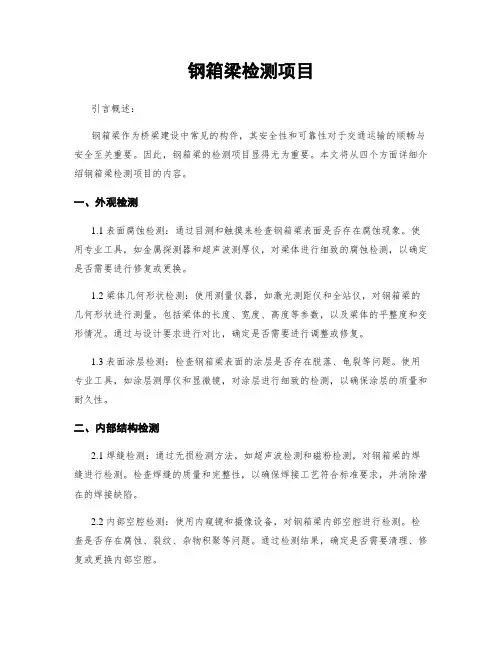

钢箱梁检测项目
钢箱梁检测项目引言概述：钢箱梁作为桥梁建设中常见的构件，其安全性和可靠性对于交通运输的顺畅与安全至关重要。
因此，钢箱梁的检测项目显得尤为重要。
本文将从四个方面详细介绍钢箱梁检测项目的内容。
一、外观检测1.1 表面腐蚀检测：通过目测和触摸来检查钢箱梁表面是否存在腐蚀现象。
使用专业工具，如金属探测器和超声波测厚仪，对梁体进行细致的腐蚀检测，以确定是否需要进行修复或更换。
1.2 梁体几何形状检测：使用测量仪器，如激光测距仪和全站仪，对钢箱梁的几何形状进行测量。
包括梁体的长度、宽度、高度等参数，以及梁体的平整度和变形情况。
通过与设计要求进行对比，确定是否需要进行调整或修复。
1.3 表面涂层检测：检查钢箱梁表面的涂层是否存在脱落、龟裂等问题。
使用专业工具，如涂层测厚仪和显微镜，对涂层进行细致的检测，以确保涂层的质量和耐久性。
二、内部结构检测2.1 焊缝检测：通过无损检测方法，如超声波检测和磁粉检测，对钢箱梁的焊缝进行检测。
检查焊缝的质量和完整性，以确保焊接工艺符合标准要求，并消除潜在的焊接缺陷。
2.2 内部空腔检测：使用内窥镜和摄像设备，对钢箱梁内部空腔进行检测。
检查是否存在腐蚀、裂纹、杂物积聚等问题。
通过检测结果，确定是否需要清理、修复或更换内部空腔。
2.3 钢筋锈蚀检测：使用金属探测器和超声波测厚仪，对钢箱梁内部的钢筋进行检测。
检查钢筋是否存在锈蚀现象，以及锈蚀的程度。
根据检测结果，确定是否需要进行防腐处理或更换钢筋。
三、荷载试验3.1 静态荷载试验：通过施加静态荷载，如重力荷载或水平荷载，对钢箱梁进行试验。
检测梁体的变形情况和承载能力，以验证其设计和施工的合理性。
3.2 动态荷载试验：通过施加动态荷载，如交通荷载或地震荷载，对钢箱梁进行试验。
检测梁体的振动响应和动态特性，以评估其抗震性能和安全性能。
3.3 疲劳荷载试验：通过施加循环荷载，如交通荷载的重复作用，对钢箱梁进行试验。
检测梁体的疲劳性能和寿命，以确定其使用寿命和维护周期。
钢箱梁检测项目
钢箱梁检测项目一、项目背景钢箱梁是一种常用于桥梁建设的结构元件，其负责承载桥梁的分量和交通荷载。
为确保钢箱梁的结构安全和使用寿命，进行定期的检测和评估是非常重要的。
本项目旨在对钢箱梁进行全面的检测，以评估其结构完整性和使用状况，为后续维护和修复工作提供可靠的数据依据。
二、检测内容1. 外观检测：对钢箱梁的外部表面进行检查，包括检查是否存在裂缝、变形、腐蚀等情况。
2. 磁粉检测：利用磁粉检测方法，检测钢箱梁表面是否存在裂纹、焊缝缺陷等。
3. 超声波检测：通过超声波技术，对钢箱梁内部进行检测，以发现可能存在的隐蔽缺陷。
4. 力学性能测试：对钢箱梁进行弯曲试验、拉伸试验等，评估其力学性能和承载能力。
5. 环境监测：对钢箱梁所处的环境进行监测，包括温度、湿度、腐蚀性气体等因素的测量。
三、检测方法和仪器设备1. 外观检测：采用目视检查和摄影记录相结合的方式进行，使用高清摄像设备和相应的图象处理软件。
2. 磁粉检测：采用磁粉检测仪器，结合磁粉液和磁粉颗粒进行检测，使用磁粉检测仪器进行缺陷的识别和评估。
3. 超声波检测：采用超声波探伤仪器，通过探头对钢箱梁进行扫描，使用超声波仪器进行信号的接收和处理。
4. 力学性能测试：采用力学性能测试设备，包括弯曲试验机、拉伸试验机等，通过加载和测量力学参数来评估钢箱梁的性能。
5. 环境监测：使用环境监测仪器，包括温湿度计、气体传感器等，对环境因素进行实时监测和记录。
四、数据处理和结果分析1. 外观检测数据：对外观检测的照片和记录进行整理和归档，根据实际情况判断是否存在缺陷和损伤，并进行分类和定级。
2. 磁粉检测数据：对磁粉检测仪器输出的信号进行分析和处理，根据缺陷的形态和大小进行评估，生成相应的检测报告。
3. 超声波检测数据：对超声波探伤仪器输出的信号进行分析和处理，通过波形图和声速图来判断是否存在缺陷，并进行相应的评估和报告生成。
4. 力学性能测试数据：对力学性能测试仪器输出的数据进行整理和统计，计算钢箱梁的强度、刚度等力学参数，并进行评估和报告撰写。
浅析钢箱梁分段吊装施工关键问题及变形监测方法
131中国设备工程Engineer ing hina C P l ant中国设备工程 2020.01 （上）钢箱板其实就是钢板箱形梁，是大跨度桥梁工程施工中经常使用的一种结构。
以往钢箱梁的主梁结构一般会经常使用桁架钢加劲梁的形式，伴随焊接技术越来越成熟，在钢板箱梁中已基本使用高强度钢。
在新时代下的桥梁工程中，为了确保钢箱梁工程施工更为灵活并且高效高质，工程施工组织一般会选用分段吊装施工法来进行桥梁工程的施工。
1 制作方案1.1 工业化短线法节段预制拼装技术当前在我国主要桥梁工业化方案中，大多使用的是整孔浅析钢箱梁分段吊装施工关键问题及变形监测方法曹战锋（中铁一局集团第四工程有限公司，陕西 咸阳 712000）摘要：在建筑工程中，通常会有大跨度的桥梁工程，在该类工程的施工中，经常会选择使用钢箱梁结构分段吊装法施工。
为此，本文对钢箱梁分段吊装施工技术做了分析，并在此基础上对施工中所需注意的一些重点问题进行了阐述，对实施分段吊装施工中的扭转变形监测做了分析，以为大跨度桥梁项目钢箱梁分段吊装工程的高效施工奠定基础。
关键词：钢箱梁；分段吊装；施工问题；变形监测中图分类号：U213.2 文献标识码：A 文章编号：1671-0711（2020）01（上）-0131-03预制小箱梁和整孔预制T 梁，或是整孔预制大箱梁。
但是，由于市政和公路主体桥梁平面曲线的多样化特点给对整孔制工业化的实现带来阻碍性影响，同时整孔预制梁又对运输条件和架调序条件提出较高的要求，特别对于长度在40m 、重量在1000t 左右的整孔预制箱梁来说，在一些情况下是没有办法实施的，这些原因严重阻碍工业化的有效提升。
从国内外一些桥梁工程发展可以看出，主体桥梁的装配主要采用的是短线法节段预制拼装技术。
这一技术具有其他技术没有的多种优势，不但可有效解决因道路线形而对工业化所产生的3 不确定度分析本文把浮子式液位计作为实际分析案件，液位计基本误差公式为：，公式中Δ为液位计基本误差值，L液位计的实际数值，L s 是从检定装置获取到的液位值。
钢箱梁检测项目
钢箱梁检测项目引言概述：钢箱梁作为重要的桥梁结构，承受着巨大的荷载和压力，因此对其进行定期的检测是至关重要的。
本文将介绍钢箱梁检测项目的内容和方法，以确保桥梁的安全运行。
一、外观检测1.1 桥梁表面检查：检查钢箱梁表面是否存在裂缝、腐蚀、变形等现象，以及是否有明显的破损和划痕。
1.2 涂层检查：检查钢箱梁的涂层是否完好，有无脱落、剥落、起泡等情况，以及是否需要进行修复和维护。
1.3 探伤检测：利用探伤仪器对钢箱梁进行超声波探测，检查是否存在内部的裂缝、焊接缺陷等问题。
二、结构力学性能检测2.1 荷载测试：通过在钢箱梁上安装荷载传感器，进行荷载测试，以了解桥梁在实际运行中的受力情况，确保其承载能力符合设计要求。
2.2 振动测试：利用振动仪器对钢箱梁进行振动测试，检测是否存在异常的振动现象，判断桥梁的结构稳定性。
2.3 声学检测：通过声学测试仪器对钢箱梁进行声波传播测试，检测是否存在结构松动、裂缝等问题，以及是否需要进行加固和维护。
三、材料性能检测3.1 金属材料检测：通过金属材料检测仪器对钢箱梁的材料进行分析，检测是否存在材料的疲劳、腐蚀等问题，以及是否需要进行材料的更换和修复。
3.2 防腐涂层检测：利用涂层检测仪器对钢箱梁的防腐涂层进行测试，检测涂层的厚度、附着力等性能，以及是否需要进行涂层的修复和维护。
3.3 混凝土材料检测：通过混凝土材料检测仪器对钢箱梁中的混凝土进行测试，检测混凝土的强度、密度等性能，以及是否需要进行混凝土的修复和加固。
四、环境因素检测4.1 温度检测：通过温度传感器对钢箱梁进行温度检测，了解桥梁在不同温度下的热胀冷缩情况，以及对桥梁结构的影响。
4.2 湿度检测：利用湿度传感器对钢箱梁进行湿度检测，了解桥梁在不同湿度环境下的腐蚀和变形情况，以及是否需要进行防腐和维护。
4.3 环境振动检测：通过环境振动仪器对钢箱梁周围环境的振动进行监测，了解是否存在外部环境振动对桥梁结构的影响。
钢桁架梁检测方案
石槎路-金碧新城正门人行天桥工程钢桁架梁检测方案编制人：编制日期：项目负责人：技术负责人：审批人：审批日期：一、工程简介天桥位于石槎路金碧新城小区出入口范围，石槎路此段路宽约为28～44米(其中中央绿化带宽4～20米),为双向六车道交通十分繁忙.金碧新城正门对面是正盛酒店,距离金碧新城正门约130米有一公交车站.行人通过斑马线过街,由于地面行车速度较快,为保证行人过街及地面行车安全,在金碧新城正门红绿灯与公交车站之间拟建人行天桥。
为减少天桥施工对路面交通的干扰，保证地面车辆通行净高，为文明快速施工创造条件，结合施工工期要求，经过对环境特征、景观需要、施工条件等因素进行综合分析，本天桥主桥采用钢箱梁结构形式。
天桥位于公交车站和金碧新城正门之间，楼梯落脚点距离公交站40米。
根据周边环境，天桥布置为“丁”字形，受东侧10米宽的规划支路的限制，东侧采用单边楼梯下地，西侧则有条件采用双侧楼梯下地。
由于该路段拟建轨道八号线，经过与地保办沟通，中央绿化不设置消墩柱，天桥主梁采用单跨46.1米钢箱梁跨越石槎路，主桥宽度为4.5米；西侧梯道宽度为3.3米，长度为49.52米；东侧楼梯宽度为4.9米，长度为24.76米。
钢桁架梁的制作过程中要对焊缝进行无损检测，保证钢桁架梁的质量。
钢桁架梁的焊缝无损检测由业主单位委托了第三方进行检测，质监站要抽检钢箱梁焊缝总数的5%。
二、编写依据：1、GB/T 228-2002.2、GB/T 232-1999.3、GB/T 229-1994.4、GB 4336-84.5、GB/T 3323-1987《钢熔化焊对接接头射线照相和质量分级》6、GB/T 11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》7、JB 4730-1994 《压力容器无损检测》8、JTJ041-2000《公路桥涵施工技术规范》9、GB/T714-2000《桥梁用结构钢》10、GB/T714-2000《桥梁用结构钢》三、理化检验：钢材到厂后,应按同一厂家,同一材质,同一板厚,同一出厂状态每10个炉(批)号抽验一组试件;检查内容覆盖钢厂所提供钢材证明书中的内容。
钢箱梁施工方案试验检测
钢箱梁施工方案试验检测1. 引言钢箱梁作为桥梁建设中的重要构件之一，其施工方案的试验检测是确保施工质量和安全性的重要环节。
本文将介绍钢箱梁施工方案试验检测的目的、试验内容、试验方法以及试验结果分析等内容，以期为工程施工提供参考。
2. 目的钢箱梁施工方案试验检测的目的在于验证施工方案的可行性，包括施工步骤、工艺流程、施工设备与工具等。
通过试验检测，可以评估施工方案的安全性、经济性和环保性，保证钢箱梁的施工质量和工程进度。
3.1 钢箱梁结构设计验证试验该试验主要针对钢箱梁的结构设计进行验证，包括梁体的承载能力、刚度和稳定性等方面。
试验内容包括钢箱梁的强度试验、挠度试验、变形试验等，以验证钢箱梁结构设计的合理性和安全性。
3.2 施工设备与工具试验为了确保施工过程中的安全性和效率性，需要对所使用的施工设备和工具进行试验。
试验内容包括施工设备和工具的稳定性、准确性、操作性等方面的评估，以保证施工过程的顺利进行。
3.3 施工工艺流程试验施工工艺流程试验旨在验证施工方案中的工艺流程的可行性。
试验内容包括预制梁体制作、运输、临时架设和安装等工艺流程，以评估其操作性和效率。
4.1 钢箱梁结构设计验证试验方法钢箱梁的结构设计验证试验可以采用静力试验和动力试验相结合的方式进行。
静力试验可以通过施加不同大小的荷载来评估钢箱梁的承载能力和刚度，而动力试验可以在实际使用条件下模拟荷载作用，评估钢箱梁的稳定性。
4.2 施工设备与工具试验方法施工设备和工具的试验方法可以采用实验室试验和现场试验相结合的方式进行。
实验室试验可以通过模拟实际使用条件来评估设备和工具的稳定性和准确性，而现场试验可以在实际施工过程中评估设备和工具的操作性。
4.3 施工工艺流程试验方法施工工艺流程试验方法可以采用实际施工和模拟施工相结合的方式进行。
通过实际施工过程来验证工艺流程的可行性和效率，同时可以利用模拟试验来评估工艺流程的操作性和安全性。
5. 试验结果分析试验结果的分析可以根据试验数据和实际情况进行评估。
天桥钢结构桥梁检测方案
xxx学校人行天桥工程钢结构检测方案2018-001编制：审核：批准：xxx公司2018年8月13日一、技术部分1.工程概况xxx学校人行天桥工程位于坪山新区聚龙山片区核心区域，聚龙山B路与锦绣中路交叉口处附近。
拟建天桥上跨双向4车道锦绣中路，桥址位处西北侧为嘉邻中心、聚龙山新兴产业区，东侧为深圳市xxx学校及比亚迪三村居民区。
拟建天桥主梁采用连续钢箱梁结构，跨径布置为8.80m+18.40m+8.80m，全长39.20m，横断面布置为：0.30m（花池）+0.2m（栏杆）+4.50m+0.2m（栏杆）+0.30m（花池），总宽5.50m；设置1:4人行梯道二座（B、D梯道），长25.90m；设置1:2人行梯道二座（A、C梯道），长13.60m。
天桥主梁及梯道均采用钢结构组合焊接梁，雨棚具体做法详见设计图纸。
2.检测依据及强制性标准（1）《公路钢结构桥梁设计规范》（JTG 064-2015）；（2）《钢结构设计规范》（GB50017-2003）；（3）《公路桥涵施工技术规范》（JTG /TF50-2011）；（4）《公路工程质量检验评定标准》（JTG F80/1-2004）；（5）《钢结构工程施工质量验收规范》（GB/T50205-2001）；（6）《焊缝无损检测熔焊接头目视检测》（GB∕T 32259-2015）；（7）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB/T11345-2013）（8）《金属熔化焊焊接接头射线照相》（GB/T3323-2005）；（9）《焊缝无损检测磁粉检测》（GB/T 26951-2011）；（10）《公路桥梁钢结构防腐涂装技术条件》（JT/T 722-2008）；（11）《涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性》（GB/T 13288.2-2011）（12）《涂装前钢材表面锈蚀等级和除锈等级》（GB/T 8923-2008）（13）《色漆和清漆漆膜厚度的测定》（GB/T13452.2-2008）；（14）《色漆和清漆拉开法附着力试验》（GB/T 5210-2006）；（15）《色漆和清漆漆膜的划格试验》（GB/T9286-1998）；（16）《铁路钢桥制造规范》（Q∕CR 9211-2015）；（17）《建筑钢结构焊接技术规程》（JGJ 81-2002）；（18）《公路桥梁钢结构焊接质量检验规程》（DB32/T 948-2006）；（19）《公路桥钢箱梁制造规范》（DB32/T 947-2005）；（20）施工图设计文件及钢梁加工制作详图。
钢箱梁试验计划方案
目录一、合用范畴 (2)二、编制根据 (2)三、检测工程流程 (2)四、工程概况 (3)五、材料复检 (4)六、焊缝无损检测 (6)七、产品质量检测 (10)八、涂装质量检测 (10)一、合用范畴本方案合用于从事长沙市机场大道改造工程钢箱梁质量检测实行工作。
二、编制根据:1.《钢构造工程施工规范》 GB 50755-2.《桥梁用构造钢》GB／T 714-.3.《公路桥梁钢构造防腐涂装技术条件》JT/T722-4.《铁路钢桥制造规范》TB10212-5.《公路桥涵施工技术规范》JTG-TF50-6.《都市桥梁工程施工与质量验收规范》CJJ2-7、工程设计图纸与施工图纸8、其他有关原则、规范三、检测工作流程:检测单位进场后, 制定有关检测方案, 报监理批准后实行。
重点做好如下工作:1.检测工作应与工程施工同步进行。
在工程施工旳同步, 检测单位应及时收集受检工程旳设计及施工信息, 为检测工作和报告编写准备基本资料。
2.检测前应对仪器设备进行检查调试, 保证检测仪器设备在计量检定周期旳有效期内。
3.施工单位应与检测单位保持信息畅通, 达到检测条件后, 经监理工程师确认后, 至少提前24小时告知检测单位进行现场检测。
4.检测单位收到施工单位报检计划后, 应按施工单位申请时间准时到现场检测。
如果检测推后, 则应及时告知报检单位和监理单位, 否则承当因此发生旳后果。
5.施工单位应当在检测工程师达到现场前, 按规定做好现场有关配合工作, 以保证检测工作旳顺利开展。
6.现场检测前, 施工单位向检测单位提供施工图纸及工程基本资料。
7.现场检测完毕之后, 现场检测工程师应当可以根据测试数据初步分析判断检测成果, 尽快告知施工单位与否可以进行下一道工序施工, 并于24小时内将书面中间成果报监理单位。
8.当检测发既有严重质量问题时，检测单位要及时上报建设单位和监理单位，并由总监组织召开专项会议，形成解决意见，上报建设单位批准，报建设单位核备。
钢箱梁试验计划方案
钢箱梁试验计划方案钢箱梁是一种新型建筑结构材料，广泛应用于桥梁、高速公路、轨道交通等领域。
在实际工程中，钢箱梁的性能直接影响到桥梁等结构的安全性和可靠性。
因此，为了保证钢箱梁的质量和性能，需要进行试验计划方案的制定和执行。
一、试验计划方案的目的本试验计划方案的目的是对设计和已建成的钢箱梁进行质量和性能的全面检测，主要包括静载试验、疲劳试验、振动试验、热膨胀试验等多项试验，确保钢箱梁有足够的安全性和可靠性。
二、试验内容1. 静载试验静载试验是用静态荷载对钢箱梁进行载荷试验，以评估其受力性能和稳定性。
试验前需确定最大荷载水平和荷载位置，试验时需要测试每一荷载点的应力应变。
静载试验应包括常温和低温条件下的试验，以检测钢箱梁在不同温度下的性能。
2. 疲劳试验疲劳试验主要是对钢箱梁在长期重复荷载作用下的性能进行检测，以评估其疲劳寿命和对重复荷载的耐久性。
试验应按照标准要求使用不同荷载频率进行试验，并记录下试验过程中的应力应变和振动等数据，以确定钢箱梁的寿命曲线。
3. 振动试验振动试验是用一定振动频率和振幅刺激钢箱梁的不同部位，测量各个部位的振动响应和共振频率。
试验应包括不同频率、振幅和激励点的试验，以评估钢箱梁的动态特性和抗振能力。
4. 热膨胀试验钢箱梁在不同温度下具有不同的热膨胀性能，高温时易导致钢箱梁形变过大，影响其安全性。
因此，需要进行热膨胀试验，以确定钢箱梁在高温环境下的膨胀变形性能。
三、试验设备和工具试验设备1. 静载试验设备：钢管支架、拉力试验机、数码计量仪等。
2. 疲劳试验设备：振动台、荷载测试仪、位移传感器、频率分析器等。
3. 振动试验设备：振动台、加速度计、激光位移仪、振动分析仪等。
4. 热膨胀试验设备：高温箱、温度计、放大器、位移传感器等。
试验工具1. 引弓、摆锤、动态荷载测试杆、电缆、加速度计支架等。
2. 夹具、扯力表、张力传感器、文件记录器等。
四、试验方案及流程1. 检查钢箱梁的材料、制造工艺和技术参数是否符合要求，检查结构是否完好。
现浇箱梁支架检算方案
现浇箱梁支架检算方案现浇箱梁支架是指在施工现场现场浇筑预制箱梁时所使用的临时支架。
在进行现浇箱梁支架检算方案时，需要考虑到多个因素，包括支架的稳定性、承载能力、施工安全等方面。
下面是一个关于现浇箱梁支架检算方案的详细介绍，具体内容如下：1.支架稳定性的检算：要确保现浇箱梁支架的稳定性，首先需要对支架进行设计计算。
计算过程中需要考虑支架的几何形状、构造材料的强度特性以及地基条件等因素。
通过力学分析和计算，确定支架的结构形式、尺寸和材料等参数，使得支架在施工过程中能够稳定地承载箱梁的重量和施工荷载。
2.支架承载能力的检算：现浇箱梁支架需要承载箱梁的自重和施工荷载。
在检算承载能力时，需要确定支架的强度，并考虑各个构件的不同荷载情况。
在计算中需要确定各个构件受力的方式和受力大小，并对其进行合理分配，以确保支架的承载能力能够满足施工要求。
3.施工安全的检算：在现浇箱梁支架的检算方案中，施工安全是一个重要的考虑因素。
要确保施工过程中的安全，需要对支架的稳定性和强度进行严格的检验，并配备适当的安全设备和人员。
此外，还需要对施工过程中可能出现的风险进行评估和预防，并采取相应的措施，以确保施工的安全性。
4.监测和调整：在进行现浇箱梁支架检算方案时，还需要对支架进行监测和调整。
在施工过程中需要对支架进行实时监测，以检测支架的变形和位移情况，并根据监测结果进行及时调整。
如果发现支架存在问题，需要及时采取相应的措施进行处理，以保证施工的顺利进行。
总结起来，现浇箱梁支架检算方案是一个综合性的工作，需要考虑到支架稳定性、承载能力和施工安全等多个因素。
通过合理的设计和计算，能够确保现浇箱梁支架能够满足施工要求，并保证施工的安全性和质量。
公路工程钢箱梁段制作现场质量检验报告单范本
公路工程钢箱梁段制作现场质量检验报告单工程名称施工单位
施工时间 4.12
检测时间 4.12桩号及部位监理单位检验时间 4.12
项次检验项目规定值或
允许偏差
施工单位检测监理单位检验检测结果频率检验结果频率
1梁长（mm）5mm OK1OK1 2梁段桥面板四角高差（mm）5mm OK1OK1 3风嘴直线度偏差（mm）5mm OK1OK1
4△端口尺
寸
宽度（mm）5mm OK1OK1
中心高（mm）5mm OK1OK1
边高（mm）5mm OK1OK1横断面对角线差（mm）5mm OK1OK1
5锚箱
锚点坐标（mm）5mm OK1OK1斜拉索轴线角度（°）5mm OK1OK1
6△梁段匹
配性
纵桥向中心线偏差（mm）5mm OK1OK1
顶、底、腹板对接间隙
（mm）
5mm OK1OK1顶、底、腹板对接错边
（mm）
5mm OK1OK1
7△焊缝
焊缝尺寸5mm OK1OK1
探伤5mm OK1OK1结论：
监理工程师：年月日承包人：年月日。
钢箱梁缺陷及整改措施
钢箱梁缺陷及整改措施钢箱梁是一种常用于桥梁建设中的重要构件，它具有结构强度高、耐久性好等优点。
然而，在使用过程中，钢箱梁可能会出现一些缺陷，如焊接缺陷、裂纹、变形等问题，这些缺陷会对钢箱梁的安全性和使用寿命产生负面影响。
因此，及时发现和整改这些缺陷是非常重要的。
一、钢箱梁缺陷的分类和识别1. 焊接缺陷：包括焊接接头的未焊透、焊缝夹渣、焊接裂纹等问题。
这些缺陷可能会导致焊接接头的强度不足，从而影响钢箱梁的整体承载能力。
2. 腐蚀：钢箱梁在长期使用过程中，可能会受到雨水、潮湿环境等因素的影响，导致表面腐蚀。
腐蚀会使钢箱梁的结构变弱，降低其承载能力。
3. 变形：由于外力作用或其他原因，钢箱梁可能会发生变形，如弯曲、扭曲等。
这些变形会导致钢箱梁的几何形状发生改变，进而影响其结构稳定性。
二、钢箱梁缺陷的检测方法1. 目视检查：通过人眼观察钢箱梁表面，检查是否存在明显的焊接缺陷、腐蚀或变形等问题。
2. 磁粉检测：利用磁性粉末检测方法，对钢箱梁进行检测。
当钢箱梁表面存在裂纹等缺陷时，磁粉会在缺陷处形成磁粉堆积，从而可以通过观察磁粉的分布情况来判断是否存在缺陷。
3. 超声波检测：利用超声波的传播特性，对钢箱梁进行检测。
超声波可以穿透材料，当波束遇到缺陷时，会发生反射或散射，通过接收器接收到的信号可以判断是否存在缺陷。
三、钢箱梁缺陷的整改措施1. 焊接缺陷的整改：对于焊接缺陷，可以通过重新焊接、补焊等方式进行整改。
在整改过程中，应注意焊接工艺的合理选择，确保焊接接头的质量。
2. 腐蚀的整改：对于腐蚀问题，可以采取防腐措施，如喷涂防腐涂料、进行防腐处理等。
同时，还应加强钢箱梁的防水措施，避免雨水等因素对钢箱梁的腐蚀。
3. 变形的整改：对于变形问题，可以通过加固、矫正等方式进行整改。
加固可以采用增加加强筋、加固板等方式，以提高钢箱梁的整体刚度。
矫正可以通过施加适当的外力，使钢箱梁恢复原来的几何形状。
四、钢箱梁缺陷整改的注意事项1. 整改方案的制定：在进行钢箱梁缺陷整改时，应制定详细的整改方案，包括整改的具体步骤、所需材料和工具等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

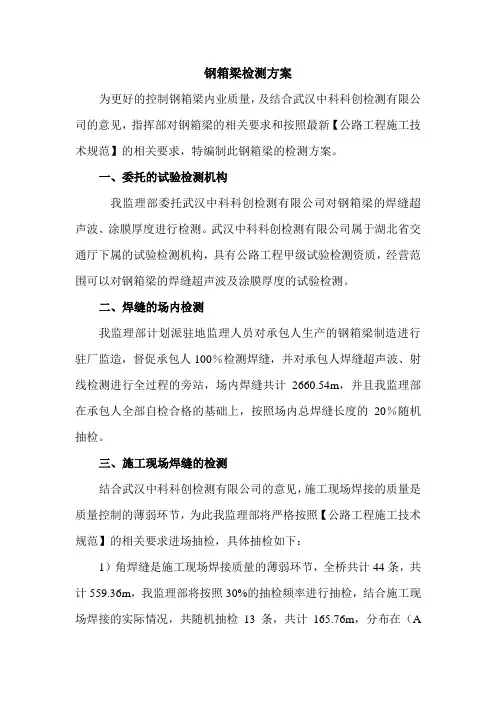

钢箱梁检测方案
为更好的控制钢箱梁内业质量，及结合武汉中科科创检测有限公司的意见，指挥部对钢箱梁的相关要求和按照最新【公路工程施工技术规范】的相关要求，特编制此钢箱梁的检测方案。
一、委托的试验检测机构
我监理部委托武汉中科科创检测有限公司对钢箱梁的焊缝超声波、涂膜厚度进行检测。
武汉中科科创检测有限公司属于湖北省交通厅下属的试验检测机构，具有公路工程甲级试验检测资质，经营范围可以对钢箱梁的焊缝超声波及涂膜厚度的试验检测。
二、焊缝的场内检测
我监理部计划派驻地监理人员对承包人生产的钢箱梁制造进行驻厂监造，督促承包人100％检测焊缝，并对承包人焊缝超声波、射线检测进行全过程的旁站，场内焊缝共计2660.54m，并且我监理部在承包人全部自检合格的基础上，按照场内总焊缝长度的20％随机抽检。
三、施工现场焊缝的检测
结合武汉中科科创检测有限公司的意见，施工现场焊接的质量是质量控制的薄弱环节，为此我监理部将严格按照【公路工程施工技术规范】的相关要求进场抽检，具体抽检如下：
1）角焊缝是施工现场焊接质量的薄弱环节，全桥共计44条，共计559.36m，我监理部将按照30%的抽检频率进行抽检，结合施工现场焊接的实际情况，共随机抽检13条，共计165.76m，分布在（A
节段2条共计23.84m，B、C、D、H、I、J、节段各1条，12m/条，共计72m，E、G节段各1条，15m/条，共计30m，F节段是合拢段，也是受力最大的部位，抽检2条，共计28m，K节段抽检1条，共计11.92m。
2）对接焊缝全桥共计110条，共计1398.4m，监理部将按照15%的抽检频率进行抽检，共计209m。
3）环缝焊接共计96条，共计660m，监理部将按照30%的抽检频率进行抽检，共计198m。
施工现场焊接全桥共计抽检572.76m，占总量的21.8%，经上述抽检，我部认为可以说明钢箱梁在施工现场的焊接质量。
四、涂膜厚度的检测
按照最新【公路工程施工技术规范】的相关要求，涂膜厚度检测按照构件的20%频率进行抽检，全桥共计77个节段，随机抽检15节段，分布为内箱5个节段。
考虑到受雨水的侵蚀，外箱抽检10个节段，按照随机的原则进行抽检。
武汉市政建设监理有限公司
江夏区金龙大街（东线）桥梁监理部
2014年3月22日。
