45号钢等热处理

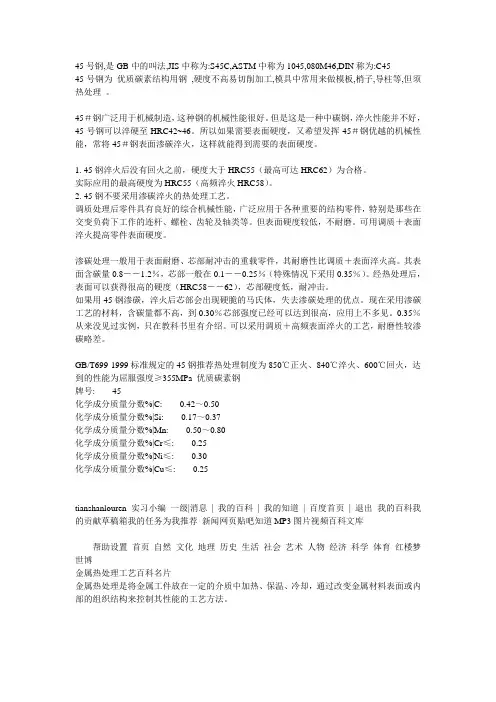

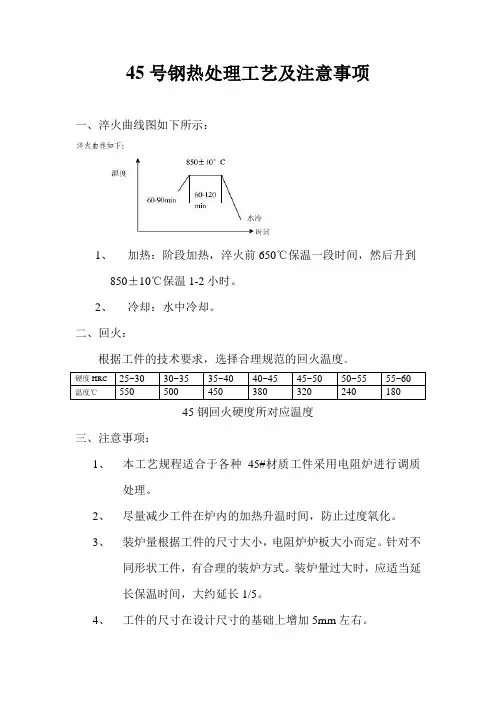

45号钢要求硬度HRC40-50，是不是要淬火+低温回火？换算成布氏硬度大约是380～470HB，根据一般热处理规范，热处理制度与硬度关系大致如下：淬火温度：840℃水淬回火温度：150℃回火，硬度约为57HRC；200℃回火，硬度约为55HRC；250℃回火，硬度约为53HRC；300℃回火，硬度约为48HRC；350℃回火，硬度约为45HRC；400℃回火，硬度约为43HRC；500 ℃回火，硬度约为33HRC；600℃回火，硬度约为20HRC一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度21.临界温度指钢材的奥氏体转变温度。

不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。

2. 常用碳钢的临界点钢号临界点(℃)20钢735-855 (℃)45钢724-780 (℃)T8钢730 -770(℃)T12钢730-820 (℃)3 20Cr，40Cr，35CrMo，40CrMo，42CrMo：正火温度850-900℃，45号钢正火温度850℃左右。

4 20CrMnTi Ac1 Ac3 Ar1 Ar3740 825 680 7305Cr12MoV热处理知识Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。

该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。

其热处理制度为：钢棒与锻件960℃空冷+ 700～720℃回火，空冷。

最终热处理工艺：1、淬火：第一次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1050℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。

2、回火：经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：加热温度400～425℃，得到HRC=57～59。

说明：在480--520度之间回火正好是这种钢材的脆性回火区，在这个区间回火容易使模具出现崩刃。

最为理想的回火区间在380--400℃，这个区间回火，韧性最好，并且有良好的耐磨性。

如果淬火后，采用深冷处理（理想的温度是零下120）与中温回火相结合，会得到良好使用效果和高寿命。

Cr12MoV的回火脆性温度范围在325~375℃。

CR12MoV380-400回火后硬度在56-58HRC做冷冲模冲韧性好的材料具有不易开裂的优点，特别是在原材料质量不是很好的情况下，用此方法经济实惠。

Cr12MoV 分级淬火工艺：850度预热—1050度加热—620度分级，时间一般在2—3分钟—油冷冷却至200度左右—（也可260度贝氏体等温）—520回火2—3次，每次2小时。

硬度在56—61HRC左右。

Cr12Mov热处理HRC60 裂开的解决方法：不能说硬度60HRC就一定开裂。

开裂的原因很多，你可参考耿工的说明逐一检查。

如果是淬火就直接开裂可能有以下原因：1）材料错致热处理工艺不合适。

2）冷却不当，在Ms温度以下快冷，应力过大。

3）工件截面尺寸相差太大，或孔洞很多，或有应力集中的地方。

4）淬火加热温度过高，晶粒粗大，脆性大。

过烧时晶界氧化或熔化。

5）工件没有预热，加热速度过大引起加热开裂。

6）原始组织不良，原材料存在网状共晶碳化物或球化退火不良，或原材料有显微裂纹，淬火时裂纹扩大开裂。

7）重复淬火前未进行中间退火。

8）淬火后未及时回火。

1050淬火，用260—280贝氏体等温，模具的韧性会有大幅提升，而且不会开裂。

Cr12MoVCr12MoV钢在980℃淬火（即低淬）加热时，碳化物的熔解少，基体的含碳量在0.5%左右，Cr在6%，钼只有0.5%，钒的碳化物熔解更少，分布在基体的碳化物量在15%左右，而残余奥氏体只有20%以下，淬火后的硬度HRC60～62。

由于基体的含碳量低，淬火后的基体韧性高。

但压缩屈服强度未达高水平，低淬火温度一般只能取低温(180-200℃)回火，适用于低负荷、高速度的冷冲模，低温回火后硬度HRC＞60，回火次数二次。

Cr12MoV钢采用中淬火温度（1025-1030℃）（即正常淬火）提高了基体的碳浓度，合金碳化物也进一步熔解，硬度达最高值，同时残留奥氏体量也上升到近40%。

淬火硬度在HRC62-63左右。

中淬火温度淬火后可以在180-200℃低温回火，获得最高的硬度和最佳的耐磨性，但韧性稍低，不能在重负荷的冷冲模中使用。

在中淬火温度淬火后也可以在380-400℃回火，但硬度将下降到HRC58左右，可获得最佳的强韧性配合并明显提高冷锻模的断裂抗力，但耐磨性下降。

Cr12MoV钢超过1050℃以上温度淬火（即高淬）均属于高淬火温度淬火。

随着淬火温度的升高，碳和合金元素及碳化物进一步熔入奥氏体，其碳和合金元素升高，奥氏体的稳定性升高，淬火后的残留奥氏体量也急剧上升到40-60%，甚至更高，由于残留奥氏体量增加，淬火硬度降低至HRC55左右。

由于残留奥氏体增加和奥氏体稳定性增加，低温回火无法使奥氏体转变，只能用高温回火促使大量的奥氏体转变。

提高其硬度（1150℃淬火，其淬火硬度可能降到HRC45-50以下）出现二次硬化现象。

高温回火（520-540℃），一定要进行三次回火。

另外，随着淬火温度的升高，钢中晶粒度迅速长大，1080℃晶粒度长至9级，1150℃甚至长至7-8级。

淬火温度提高碳化物数量（体积分数）减少，所以韧性强度降低，耐磨性也有所降低，但红硬性提高。

因此，只有要求高冲次，低负荷和红硬性时，才采用高淬高回工艺。

高温回火后的硬度也可达到HRC62以上，应该指出，二次硬化的高温回火温度区向很窄，对Cr12MoV钢在520℃，对Cr12Mo1V1在540℃，超出此温度区向（往往只有±5℃），硬度的波动较大。

如果是Cr12钢，加热温度可以再高一点无防。

保温30-40分够了。

淬火到60HRC以上是方便的。

Cr12钢材的质量差距非常大，对锻造的要求很高。

锻造要“两轻一重六面锻”，使碳化物的分布尽量均匀，而实际上根本达不到要求。

Cr12MoV，它是国际上较广泛采用的高碳高铬冷作模具钢，属莱氏体钢，具有高淬透性、淬硬性、高的耐磨性；高温抗氧化性能好，淬火和抛光后抗锈蚀能力好，热处理变形小；适宜制造高精度、长寿命的冷作模具、刃具和量具，例如形状复杂的冲孔凹模、冷挤压模、滚丝轮、搓丝板、冷剪切刀和精密量具等。

化学成分见GB/T1299-2000。

C Si Mn P S Cr Mo V Co1.40-1.60 ≤0.60 ≤0.60 ≤0.03 ≤0.03 11.00-13.00 0.70-1.20 ≤1.10 ≤1.00该钢可以采用二种淬火温度：（1）采用较低的淬火温度950-1040℃180-230℃低温回火硬度60-64HRC（即：低淬低回）（2）采用较高的淬火温度1050-1100℃510-540℃高温回火2次硬度60-64HRC（即：高淬高回）Cr12MoV,钢的机械性能与淬火温度的关系为：在1000~1075度淬火以后可获得较好的机械性能，淬火温度再提高，会使强度和塑性显著降低。

Cr12MoV采用1130度淬火，即二次硬化法。

二次硬化法的优点是可获得一定的红硬性，其缺点是由于淬火温度高，晶粒较大。

不符合楼主的要求。

韧性要求越高越好，硬度达到HRC 52~64，也就是说要求硬度，强度和韧性都较好。

根据楼主的要求建议采用1030度左右淬火。

回火温度取200~450度（其中因避开300~375度的回火脆性区）回火后的硬度为HRC 55~60.三次回火第一次高温,第二次根据第一次回火硬度决定回火温度,第三次低温cr12mov低温回火只用在低温淬火后，可以保持高硬度，你用正常温度淬火，回火温度最好用230-250°，如果图纸硬度要求不是很高的话，建议你采用390-400°回火，这样模具的强韧性配合会比较理想，不容易崩刃。

Cr12MoV的固溶双细化工艺：（目的是使碳化物细化棱角圆整化，同时使奥氏体晶粒超细化。

）在Cr12MoV做1000度保温后油淬；在220度回火之前：先做一次1100度保温后油淬，700度回火。

材料的使用寿命会提高很多。

由于Cr12这类材料属于高碳高合金钢，在轧制过程中会产生严重的C偏析，即所谓的网状渗碳体。

大家知道，渗碳体硬度高而脆，没有韧性。

以前对此类材料的C偏析有严格的级别控制。

由于材料存在网状渗碳体，造成在以后的热处理中，会沿着渗碳体网状开裂。

因此，材料在制作模具之前必须进行反复的锻打（不只是简单的改变形状），以使网状渗碳体打碎，改善材料性能。

模具钢淬火前做好预前热处理---球化退火，以细化组织，减少淬火变形和防止淬火开裂！一般的冲压模具都要求有较高的硬度,良好的耐磨性,抗腐蚀性,良好的冲击韧性等基本要求,而H13是热作模之常见钢材,其高强度,高韧性,一定的耐磨性;高红硬性,高热稳定性,高抗热疲惫性,高淬透性和高导热性.等温淬火与分级淬火的区别等温淬火把钢件加热使其奥氏体化并均匀化后，迅速冷却到给定的贝氏体转变温区的某一温度，并在该温度保持一定时间使其进行等温转变，形成贝氏体组织然后取出置于空气中冷却的热处理工艺。

等温淬火一般在300～500℃之间某一温度的盐浴或金属浴（铅浴）中进行，又称贝氏体淬火。

由于贝氏体转变是不完全的，故实际等温转变后空冷过程，尚有少量马氏体形成，故实际等温淬火组织应为贝氏体+少量马氏体+少量残余奥氏体的复相组织，这是一种强韧化组织。

等温时间应包括由淬火温度至等温温度的冷却时间，均温时间和贝氏体转变时间。

等温淬火后无需再进行回火。

等温淬火主要用于C曲线远离纵轴的合金钢。

分级淬火将奥氏体化并均匀化的工件淬入温度略高于（如有必要亦可稍低于）Ms 点的恒温淬火剂（如低温盐浴，碱溶或油浴等）中保持一定时间，使工件心部和表面温度趋于均匀，但显微组织仍保持为奥氏体（或含有少量马氏体）然后取出空冷，在缓冷（空冷）条件下完成马氏体转变。

故分级淬火产生的淬火应力很小，可以保证淬火质量，降低变形开裂倾向。

分级淬火的关键是正确选择淬火温度，分级温度和分级时间。

分级淬火的奥氏体化温度比普通淬火高10~20℃，分级温度则取决于钢的淬透性、技术要求、工件的形状和尺寸等因素。

一般情况下，高淬透性钢可选择MS+（30~40℃），为增大淬硬层深度，对于较大的工件可采用MS-（30~40℃）的温度，对于形状复杂、变形量要求严格的高合金钢工模具可采用两次或多次分级。

分级温度应根据钢的C曲线，选择在过冷奥氏体稳定温区，防止非马氏体转变。

分级淬火以不发生非马氏体转变、最终完全获得马氏体组织为目标。
