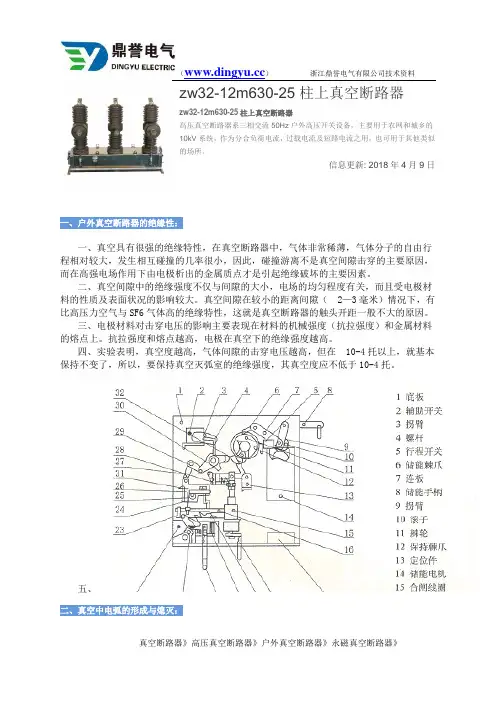

zw32-12m630-25柱上真空断路器zw32-12m630-25柱上真空断路器高压真空断路器系三相交流50Hz户外高压开关设备，主要用于农网和城乡的10kV系统，作为分合负荷电流，过载电流及短路电流之用，也可用于其他类似的场所。
信息更新: 2018年4月9日一、户外真空断路器的绝缘性：一、真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
二、真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
三、电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点越高，电极在真空下的绝缘强度越高。
四、实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。
五、二、真空中电弧的形成与熄灭：（1）真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。
同时，开断电流的大小不同，电弧表现的特点也不同。
我们一般把它分为小电流真空电弧和大电流真空电弧。
（一）小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。
同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。
在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。
ZW32真空断路器使用说明书
1. 概述ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数4.3 CTB弹簧操动机构主要技术参数4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。
操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
ZW32-12真空断路器详细说明书
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
ZW32-12断路器安装使用说明书
3 主要功能：
自动切除单相接地故障 用户支线发生单相接地故障时，分界开关自动分闸，变电
自动隔离相间短路故障
Байду номын сангаас
站出线开关及馈线上的其它分支用户感受不到故障的发生 ；用户支线发生相间短路故障时，分界开关先于变电站出线
开关跳闸，自动隔离故障线路，不会波及到馈线上的其它
2/10
分支用户停电；
快速定位故障点 监控用户负荷 远方操作功能
6 产品型号及含义 HZ W 32 - 12 F / T 630 - 20
户外分界真空断路器
额定短路开断电流 额定电流(A) 操动机构型式（T弹簧） 责任分界点型（看门狗） 额定电压(kV) 设计序号
4/10
使用条件(户外) 灭弧介质(真空)
7 故障处理方式
故障性质及故障点
保护处理
中性点不接地系统用户界内 判定为永久性接地后立即跳闸
用户支线故障造成分界开关保护动作后，仅责任用户停电 ，由其主动报送故障信息，电力公司可迅速派员到场排查； 分界开关如可配有置通有信线模或块无，线则通自信动附将件信，息将报监送测到数电据力传管送理到 中电心力；管理中心，实现对用户负荷的远方实时数据监控； 用户可以通过手机短信或计算机后台方式操作分界开关分 闸。（需用户指定配置）
GB 5582-1993
高压电力设备外绝缘污秽等级
GB 311.1-1997
高压输变电设备的绝缘配合
GB 1207-2006
电磁式电压互感器
GB 1208-2006 4.2 智能控制装置部分
GB/T 7261-2000
电流互感器 继电器及装置基本试验方法
GB/T 11287-2000 电气继电器
第21部分量度继电器和保护装置的振动、冲击、碰撞和地震试
ZW32-12F T630-20 户外交流高压真空分界断路器 说明书
ZW32-12F/T630-20户外交流高压真空分界断路器使用说明书ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。
能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
二、功能特点自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。
快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。
监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。
三、使用环境条件1)海拔高度：≤2000米2)环境温度：户外-30℃~+55℃最高年平均气温20℃最高日平均气温30℃3)相对湿度：95%（25℃）4)抗震能力：地面水平加速度0.3g地面垂直加速度0.15g5）地震烈度：7度6)最大日温差：25℃7)日照强度(风速0.5m/s 时)：0.1W/cm28)最大风速：34m/s 9)最大覆冰厚度：10mm10)安装位置：户外、10kV 架空线路用户责任分界点处。
ZW32-12真空断路器详细说明书
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
ZW32系列高压真空断路器说明书介绍
ZW32 系列高压真空断路器说明书产品归纳产品型号及名称ZW32-12型户外高压真空断路器主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流 50Hz、额定电压 12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。
断路器可配置重合控制器能鉴别电流特点并实现多次自动重合闸或永久故障的隔断；自备 PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子 PT供给电源并可达成过流延时、涌流延时、短路速断的三段复合保护。
功能特点可配用弹簧操动机构，拥有开断关合负荷电流、过载电流及短路电流等基本功能，是 ZW32-12系列的基本型。
断路器与隔走开关配合使用可组成拥有明显断口的“组合断路器”（以下简称“组合断路器”）。
在隔走开关上可供用户选择使用硅橡胶绝缘护套，该护套拥有防雨雪风沙、抗污秽腐化的特点，可有效防备隔走开关的冰冻和氧化。
断路器能够加装避雷器，避雷器可依照用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其拥有躲涌流和过流速断的功能；断路器可加装 2～3 个测量或计量互感器。
可配重合控制器组成重合器型智能断路器。
基本型与重合控制器配合适用于易取电源的场合， PT 型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统除掉瞬时故障，自动恢复供电，也可隔断永久故障，实现配网自动化。
使断路器具备 1～3 次重合闸功能，且重合器参数能够整定。
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数能够连续整定；智能断路器具备小电流接地保护功能，且参数能够连续整定；智能断路器既能够实现有线远方控制，也可在杆下无线遥控。
可配有电压互感器，电压互感器从线路高压侧取电，可依照需要供给给自己或其他控制设备 220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔断；该断路器（计量型）可输出级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。
ZW32-12安装使用说明书
2±0.5 1.0±0.2 0.6±0.2
≤2 ≤2 ≤80 ≤120 带隔离开关 3 手动机构：80 电动机构：82
数据
12 630 12.5/16/20 31.5/40/50 42 34 75
数据 ≥200 ≥160
≤2 ≤2 ≤120
红苏电气
4.1 产品结构
4.1.1 断路器总体采用小型化设计，采用全封闭结构。弹簧操作机构密封布置在 箱体的里面。 4.1.2 断路器本题主要是由导体回路，传动系统，绝缘系统等组成。（见图 1） 4.1.2.1 导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭 弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料， 具有良好的开断和关合短路电流能力，电寿命长。避免由于充油，充气带来的一 系列问题。 4.1.2.2 传动系统主要由三相主轴，绝缘拉杆，拐臂，触头弹簧及分闸弹簧等组 成。 4.1.2.3 断路器可在两相配有电流互感器，根据用户需要可安装 50/5、100/5、 150/5、200/5、400/5、630/5 等规格。 4.1.3 断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组 成，可分手动电动操作两种。 4.1.3.1 手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需 要可加装浪涌电流延时保护器，即具有过电流延时保护功能。 4.1.3.2 电动操作机构须由独立电源供电，除具有电动储能、电动分、合闸和过 电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。如用户需要 可加装浪涌电流延时保护器，即具有过电流延时保护功能。 4.1.4 断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。
单杆安装 安装尺寸
红苏电气
断路器安装尺寸
ZW32-12型真空断路器详细技术说明书
产品概述ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。
智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。
适用场所海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;环境温度: 上限+45℃, 下限-40℃，最大日温差25K;湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;太阳辐射强度: ≥0.1W/cm2;风速: 34m/s;风压: 700Pa;污秽等级: e级;覆冰厚度: ≤10mm;耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。
结构功能特点总体结构为三相支柱式, 壳体密封性能良好;外壳(箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度; 采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;结构新颖, 体积小, 重量轻, 便于安装;可实现三段式保护、零序接地保护、重合闸及远方通信等功能。
技术参数外形尺寸。
ZW32-12户外智能高压真空断路器
名称：ZW32-12户外智能高压真空断路器型号：ZW32-12ZW32-12户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.佳吉电气专业生产ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.详细介绍1、用途与特点：ZW32-12型户外智能交流真空断路器,是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备,在三相交流50HZ,额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信”、“遥控”、“遥调”、“遥测”,同时有能就地控制,是国内架空配电网自动化的首选产品.佳吉电气专业生产断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.2、结构特点：断路器开断性能稳定,无燃烧和爆炸危险,具有免维护、体积小、重量轻、寿命长等特点.断路器采用支柱式全封闭固体绝缘结构,密封性能好.断路器可调节环节少,可靠性高.佳吉电气专业生产断路器合、分闸可手动或电动操作,亦可遥控.断路器配有满足远方及就地控制功能的弹簧操作机构.弹簧操作体积小、结构简单新颖、重量轻、储能电机功率小,动作可靠.3、使用环境条件：海拔高度:3000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合,辅助电路中感应的电磁干扰的幅值≤1.6。
ZW32-12型 户外柱上真空开关技术性能描述
ZW32-12型户外柱上真空开关技术性能描述ZW32YK-12型户外高压真空断路器为额定电压12kV户外柱上真空开关设备；主要用于城网、农网配电系统中，与电力系统配网自动化（主站、客户端）实时联动的智能型配电终端控制设备；能够开断、关合、承载负荷电流、过载电流及短路电流；特别适用于线路、变电站等配电终端实现电力自动化调度，给用户送电、断电操作的场合。
功能介绍：杆下遥控操作；过流、速断保护，定值拨码整定；外置电压互感器，整体总装，方便安装；海拔2000米。
一、设备使用环境条件：1、环境温度：-40℃ - +45℃（24小时内其平均温度不高于+25℃）2、海拔高度：不超过2000m3、最大相对湿度：日平均值95% 月平均值90%4、地震烈度：不超过8度水平加速度: 2.5g垂直加速度: 0.125g正弦波持续时间：5周波安全系数: 1.675、安装地点：户外，水平安装，无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
6、最大风速：35m/s7、污秽等级：Ⅳ级8、爬电比距值≥31mm/kV9、覆冰厚度：10mm二、执行标准GB311.1—1997 《高压输变电设备的绝缘配合高压试验技术》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB1984—2003 《高压交流断路器》GB1985-2004 《高压交流隔离开关和接地开关》GB1208-2006 《电流互感器》DL/T402-1999 《交流高压断路器订货技术条件》DL/T403-2000 《12-40.5kV高压真空断路器订货技术条件》DL/T844-2006 《12kV少维护户外配电开关设备通用技术条件》GB11604 《高压电器设备无线电干扰测试方法》GB13601 《高压开关设备的共用订货技术导则》GB311 《高压输变电设备的绝缘配合》GB5273 《变压器、高压电器和套管的接线端子》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T615-1997 《交流高压断路器参数选用导则》GB156-93 《标准电压》GB311.2-311.6 《高电压试验技术》GB4474 《交流高压断路器的近区故障试验》GB7675 《交流高压断路器开合电容器组试验》JB8738-1998 《3.6-40.5kV交流高压开关设备用真空灭弧室》三、主要技术参数：3.1主要参数3.2机械特性参数四、ZW32-12型断路器结构特点4.1 整体机构ZW32-12型真空断路器总体布局为三柱式,固体绝缘结构，将真空灭弧室、主导回路、绝缘支撑等部件有机地组合成一个集成极柱。
人民电器 ZW32-12型户外高压交流真空断路器 产品说明书
适用范围
ZW32-12户外高压交流真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。
适用于
开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
型号及其含义
主要技术参数
Z W 32 - 12 G / 630 - 20
额定短路开断电流(kA)
额定电流(A)
带隔离开关
额定电压(kV)
设计序号
户外
真空断路器
ZW32-12
户外高压交流真空断路器
060
外形及安装尺寸图1 ZW32-12
户外高压真空断路器
ZW32-12
户外高压交流真空断路器
高压电器
061
订货须知
1、产品型号、名称及参数；
2、互感器变比及等级；
3、数量及交货期；
4、操作方式：电动或手动；
5、其它特殊要求；
图2 ZW32-12户外高压真空断路器(G ) 图3 ZW32-12(G ) 户外高压真空断路器安装尺寸
ZW32-12户外高压交流真空断路器
062。
ZW32M-12安装使用说明书
ZW32M型永磁户外真空断路器安装使用说明书有限公司1.概况ZW32M-12型户外高压永磁真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。
断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。
可供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。
断路器具有多次开断和快速重合闸的能力。
断路器采用永磁操动机构，断路器机械寿命为5万次，5万次之内，无需检修、调整，实现了高可靠，长寿命。
2. 技术参数2.1断路器型号、名称及含义Z W 32 M –12 G / 630 – 20额定短路开断电流（kA）额定电流(A)带隔离开关额定电压(kV)永磁操动机构产品设计序号户外真空断路器2.2使用环境条件a) 环境温度不高于+ 45 ℃，不低于– 35 ℃；b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；在高湿度期温度急降时，可能凝露；c) 海拔高度不超过1000 米；d) 地震烈度不超过8级；e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。
2.3技术数据2.3.1断路器主要技术参数，见下表1。
表1 主要技术参数表2 机械特性参数2.4 结构尺寸3. 整体结构特点3.1 断路器总体结构采用操动机构和灭弧室上下布置的形式，真空灭弧室纵向安装在一个管状的绝缘筒内。
绝缘筒由户外环氧树脂浇注而成，因而特别抗爬电。
这种结构不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下，也可对电压效应呈现出高阻态。
3.2 断路器操动机构采用永磁操动机构，具有电动分、合闸和紧急分闸三种功能。
施耐德电气 ZW32-12 630型 户外高压真空断路器 使用说明书
ZW32-12/630型⼾外⾼压真空断路器产品安装使⽤前，请仔细阅读使⽤说明书，目录1、产品概述 (1)2、工作原理 (2)3、隔离开关主要技术参数和结构特点 (5)4、运输、调试和安装 (7)5、FDK 复合控制使用方法 (7)6、产品检修和维护 (9)7、随机文件 (9)8、订货须知 (10)图一断路器外形及安装尺寸 (10)图二断路器（带隔离）外形及安装尺寸 (11)图三断路器手动控制接线图 (12)图四断路器电动控制接线图 (13)图五断路器安装方式 (14)Table of Contents1. Product description2. Working principle3. Main technical parameters and structural characteristics of isolating switch4. Transportation, debugging and installation5. FDK compound control method of usage6. Product maintenance7. Documents together8. Ordering InformationFigure 1 circuit breaker shape and installation dimensionsFigure 2 circuit breaker (with isolation) shape and installation dimensionsFigure 3 circuit breaker manual control wiring diagramFigure 4 circuit breaker electric control wiring diagramFigure 5 circuit breaker installation1、产品概述 Product Overview1.1、主要用途 The main purposeZW32-12型户外高压真空断路器（以下简称断路器）是额定电压为12kV，50Hz 三相交流的户外配电设备。
ZW32-12智能式内置PT真空断路器
智能式内置PT真空断路器
一、概述
ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有内置PT、易安装、体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。
该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。
ZW32-12型高压永磁真空断路器及有关控制器使用说明
第一章概述随着计算机技术、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点（终端）的高压永磁真空断路器已势在必行。
基于这一思想，北京四方华能电气设备开发研制了ZW32－12型高压永磁真空断路器，它集微处理机技术、现代网络通讯技术和新型开关制造技术于一体，广泛适用于城市电网作为分断或联络开关，或用于农网配电系统户外变电站作为出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。
装置内部所配置的测量保护控制和通讯功能可充分满足配电自动化系统要求。
ZW32－12型高压永磁真空断路器为组合式系列化产品：可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成最良好的配合完成操作功能，合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管竖向布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器和隔离开关的基座外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在有效使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在无日光照射时提供至少180小时的电池持续供电，能控制开关进行可靠动作。
由于ZW32－12型智能一体化真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在200米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每6至7年更换一次外，断路器本体基本终身免维护。
