编码器工作原理
编码器工作原理
编码器是一种用于将机械运动转化为数字信号的装置。
它通常由一个旋转轴和一个光学或磁性传感器组成。
编码器的工作原理是通过测量旋转轴的位置和速度来生成相应的数字信号。
1. 光学编码器的工作原理：
光学编码器使用光学传感器来检测旋转轴的位置和速度。
它包含一个光源和一个光敏元件。
光源发出光束，经过旋转轴上的光栅或编码盘后被光敏元件接收。
光栅或编码盘上的刻线会使光束产生变化，光敏元件会将这些变化转化为电信号。
通过测量光敏元件接收到的电信号的变化，可以确定旋转轴的位置和速度。
2. 磁性编码器的工作原理：
磁性编码器使用磁性传感器来检测旋转轴的位置和速度。
它包含一个磁性编码盘和一个磁性传感器。
磁性编码盘上有一些磁性标记，当旋转轴旋转时，磁性传感器会感应到这些标记的磁场变化。
通过测量磁性传感器接收到的磁场变化，可以确定旋转轴的位置和速度。
编码器的输出通常是一个数字信号，可以是脉冲信号或者是数字序列。
脉冲信号的频率和方向表示旋转轴的速度和方向，而数字序列则可以被解码为旋转轴的绝对位置。
编码器在许多领域都有广泛的应用，例如机械工程、自动化控制和机器人技术等。
它们可以用于测量旋转轴的位置和速度，实现精确的位置控制和运动控制。
编码器的工作原理使其成为现代工业中不可或缺的设备之一。
光电编码器的原理及应用
光电编码器的原理及应用光电编码器是一种精密测量设备，常用于测量旋转角度或线性位置。
它通过光电传感器和编码盘之间的互动来实现测量。
本文将介绍光电编码器的原理、构造和应用。
一、原理光电编码器的工作原理基于光电传感器对编码盘上光学标记的检测。
编码盘通常由透明和不透明的区域组成。
当光线照射到编码盘上时，透明和不透明的区域将交替出现在光电传感器面前，从而导致光电传感器输出脉冲。
光电编码器的输出脉冲数与编码盘上的光学标记数目相关。
通常，编码盘上的光学标记数越多，输出脉冲数就越多，从而实现更精确的位置测量。
此外，光电编码器还可通过增量编码或绝对编码方式进行测量。
二、构造光电编码器通常由光学系统、编码盘、信号处理电路和接口电路组成。
光学系统包括光源和光电传感器，用于发射和接收光线。
编码盘作为测量对象，用于生成光学标记。
信号处理电路负责对光电传感器输出的脉冲信号进行处理和解码。
接口电路用于将处理后的信号输出给外部设备。
光电编码器的结构形式主要有旋转式和直线式两种。
旋转式编码器适用于旋转轴测量，常见的有光栅编码器和光学电子编码器。
直线式编码器适用于直线位移测量，常见的有线性光栅编码器和直线电子编码器。
三、应用光电编码器在工业控制、机械加工、自动化系统等领域中有广泛的应用。
1. 位置测量：光电编码器可用于测量机械设备的旋转角度或线性位移，例如机床的进给系统、机器人的关节角度等。
其高精度和稳定性使得测量结果可靠准确。
2. 运动控制：光电编码器可作为反馈装置用于闭环控制系统中，实现对机械设备运动的精确控制。
通过实时监测位置变化，可以对运动过程进行调整和优化，提高生产效率。
3. 位置校准：光电编码器可在传感器灵敏度高、分辨率高的情况下，对其他传感器的测量结果进行校准。
例如，在无人驾驶领域中，光电编码器可用于对雷达或摄像头的测量结果进行校准，提高车辆的定位准确性。
4. 导航系统：光电编码器可用于导航系统中船舶、飞行器等航行过程的航向或航行距离的测量。
光电编码器工作原理
光电编码器工作原理光电编码器是一种用于测量角度、位置和速度的重要装置。
它通过将光、电信号转化为数字信号来实现对物体的测量。
本文将介绍光电编码器的工作原理及其应用。
1. 光电编码器的基本原理光电编码器由光电传感器和编码盘两部分组成。
光电传感器接收光信号，并将其转化为电信号；编码盘是一种有规律的图案，由光和暗交替排列而成。
当光线射到编码盘上时，光电传感器会感受到由光和暗交替引起的光信号变化，并将其转化为电信号。
根据编码盘图案的不同，光电编码器可分为增量式和绝对式两种类型。
2. 增量式光电编码器的工作原理增量式光电编码器的编码盘上通常有两个光栅，分别为A相和B相。
A相光栅上的光信号与B相光栅上的光信号具有一定相位差。
当光电传感器接收到A相和B相信号后，可以通过信号的变化来判断物体的运动方向和速度。
当物体顺时针转动时，A相和B相信号的触发顺序为A→B→A'→B'；当物体逆时针转动时，触发顺序为A'→B'→A→B。
通过记录触发信号的次数和顺序，可以测量出物体的角度和速度。
3. 绝对式光电编码器的工作原理绝对式光电编码器在编码盘上添加了位移码和同步码。
位移码用于测量物体的具体位置，而同步码用于确定当前位置的起点。
通过读取编码盘上的位移码和同步码，光电传感器可以准确地确定物体的角度、位置和速度。
绝对式光电编码器的精度高，但制造成本也较高。
4. 光电编码器的应用领域光电编码器广泛应用于机器人、数控机床、电子设备等领域。
在机器人领域，光电编码器可用于测量机器人关节的角度和位置，实现精确的运动控制。
在数控机床领域，光电编码器可用于控制工件的位置、速度和加速度，确保加工的精度和稳定性。
在电子设备领域，光电编码器可用于调节电机的转速和位置，实现设备的精准控制。
总结：光电编码器是一种重要的测量装置，通过将光、电信号转化为数字信号来实现对物体的测量。
根据编码盘的不同，光电编码器可分为增量式和绝对式两种类型。
光电编码器
光电编码器介绍光电编码器是一种利用光电原理来测量位置和运动的装置。
它通常由光源、光栅、光电二极管和信号解码电路等组成。
光源发射光线经过光栅后被光电二极管检测到，并通过信号解码电路转换为数字信号。
光电编码器广泛应用于机械、自动化控制、仪器仪表等领域。
工作原理光电编码器的工作原理基于光电效应和光栅原理。
当光源照射到光栅上时，栅上的光不同位置的条带通过光栅凹凸不同的位置形成不同的折射或反射光束。
光电二极管接收到这些光束并转换为电信号。
信号解码电路将电信号转换为数字信号，从而实现位置和运动的测量。
主要特点1.高精度测量：光电编码器具有高分辨率的特点，能够实现对位置和运动的精确测量。
2.高速响应：光电编码器的工作速度快，能够实时获取位置和运动的信息。
3.可靠性高：光电编码器使用光学原理进行测量，不受磁场和电磁干扰，具有较高的可靠性。
4.结构简单：光电编码器的结构相对简单，易于制造和维修。
5.高适应性：光电编码器适用于不同的工作环境和工作条件，具有良好的适应性。
应用领域光电编码器广泛应用于各个领域，包括但不限于以下几个方面：1. 机械制造光电编码器可以在机械制造过程中用于测量位置和运动，例如机床、自动化装配线、工业机器人等。
其高精度和高速响应特点能够满足机械制造中对精确测量的需求。
2. 自动化控制光电编码器可以用于自动化控制系统中，例如位置控制、速度控制、角度控制等。
通过对光电编码器测量结果的实时监测和反馈，可以实现对自动化系统的精确控制。
3. 电子设备光电编码器可以应用于电子设备中，例如印刷机、数码相机、光电开关等。
通过光电编码器对位置和运动的测量，可以实现电子设备的精确定位和运动控制。
4. 仪器仪表光电编码器可以应用于仪器仪表中，例如光谱仪、测量仪表、扫描仪等。
通过光电编码器对位置和运动的测量，可以提高仪器仪表的测量精度和稳定性。
发展趋势随着自动化技术的不断发展和应用范围的扩大，光电编码器在工业和科学领域的需求也在不断增加。
光电编码器的原理及应用
光电编码器的原理及应用光电编码器是一种常见的传感器设备，用于将物理运动转换为电信号，通过测量位置、速度和角度等参数来监测和控制运动系统。
本文将介绍光电编码器的工作原理和常见的应用领域。
一、光电编码器的工作原理光电编码器由光电传感器和编码盘组成。
光电传感器通常是由发光二极管（LED）和光敏元件（如光电二极管或光电二极管阵列）组成，放置在编码盘的两侧。
编码盘上有一系列等距分布的透明和不透明区域，当物体运动时，光电编码器监测到编码盘上透明和不透明区域之间的光变化。
当LED发射出光线照射到光电编码器的编码盘上时，光线会穿透透明区域，而被不透明区域所遮挡。
光敏元件接收到光线的强度变化，将其转化为电信号。
通过分析这些电信号，我们可以获取到运动物体的位置、速度以及方向等信息。
二、光电编码器的应用领域1. 机械工业光电编码器在机械工业中广泛应用于运动控制系统，如数控机床、工业机器人和自动化生产线等。
通过使用光电编码器，可以实现对机械设备的高精度位置测量和运动控制，提高生产效率和产品质量。
2. 医疗设备在医疗器械领域，光电编码器可用于精确测量和控制医疗设备的运动，如手术机械臂、X射线机和CT扫描等。
通过光电编码器的应用，可以确保医疗设备的准确性和安全性，提高医疗诊断和治疗的效果。
3. 汽车工业光电编码器在汽车工业中被广泛用于车辆的电子稳定控制、传动系统和方向盘位置检测等方面。
通过对车辆各部件的精确测量和控制，可以提高行驶安全性和驾驶舒适度。
4. 电子设备光电编码器也被应用于电子设备中，如光学鼠标、打印机和数码相机等。
光电编码器可以测量光标在表面上的位置，通过对光标位置的检测，可以实现精确的光学定位和跟踪功能。
三、总结光电编码器是一种常见的传感器设备，通过将物理运动转换为电信号，实现对运动系统的监测和控制。
光电编码器的工作原理是利用光敏元件对光线的强度变化进行测量和转换。
光电编码器在机械工业、医疗设备、汽车工业和电子设备等领域有着广泛的应用，可以提高产品的精确性、性能和安全性。

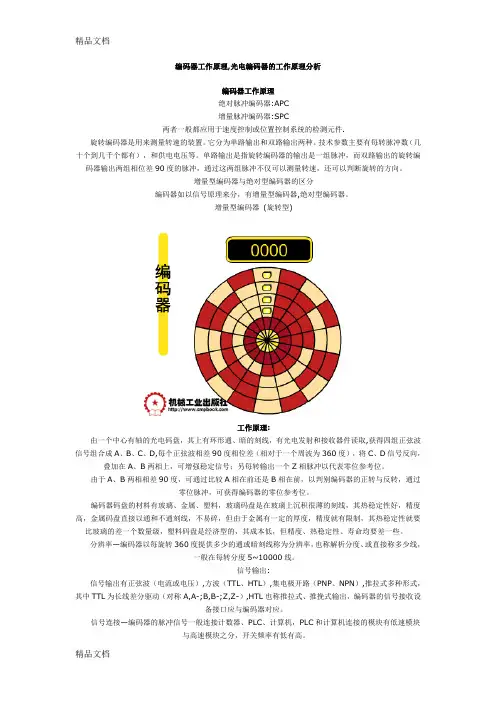

(整理)编码器工作原理光电编码器的工作原理解析
编码器工作原理,光电编码器的工作原理分析编码器工作原理绝对脉冲编码器:APC增量脉冲编码器:SPC两者一般都应用于速度控制或位置控制系统的检测元件.旋转编码器是用来测量转速的装置。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
增量型编码器与绝对型编码器的区分编码器如以信号原理来分，有增量型编码器,绝对型编码器。
增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
编码器工作原理
编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。
编码器工作原理的了解对于工程师和技术人员来说至关重要。
一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。
1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。
1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。
二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。
2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。
2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。
三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。
3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。
3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。
四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。
4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。
4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。
五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。
5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。
5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。
光电编码器的工作原理
光电编码器的工作原理
光电编码器是一种常用于测量和检测物理运动和位置的装置。
其工作原理基于光电效应和编码技术。
1. 光电效应
光电效应是指当光照射到特定的物质表面时，光子的能量会转化为电子的能量，从而引起电流的流动。
光电编码器利用光电效应产生光信号和电信号之间的转换。
2. 光电编码技术
光电编码器使用光栅或光轮作为编码器的核心部件。
光栅是由透明和不透明线条交替排列而成的圆盘，而光轮是由周期性的透明和不透明窗口组成的。
当光栅或光轮转动时，它们会产生不同的光信号，这些光信号会被光电元件（如光电二极管或光敏电阻）接收并转换为电信号。
3. 工作原理
在光电编码器中，光栅或光轮的旋转会导致光信号的变化。
光电元件接收到光信号后，会将其转换为电信号。
根据光信号的变化，可以确定光栅或光轮的位置和运动方向。
光电编码器通常包含两个或多个光电传感器，它们安装在固定位置，并与光栅或光轮对应。
通过比较不同光电传感器接收到的光信号，可以确定光栅或光轮的位置和方向。
4. 应用
光电编码器广泛应用于自动化系统中，用于测量和控制位置、速度和角度。
它们被用于各种设备和机械系统，如机械车床、印刷机、机器人、电梯等。
通过测量光栅或光轮的位置变化，可以实现精确的位置控制和运动检测。
光电式编码器工作原理
光电式编码器工作原理
光电式编码器是一种用于精确测量位置和运动的传感器，它基于光学原理。
它通常包括一个旋转部件和一个固定的光源和接收器。
工作原理如下：
1. 光源发射器发出一束光线照射到旋转部件上。
旋转部件包含了一系列光学透明和不透明的刻线或格栅。
2. 光线照射到刻线上时，被透过的光线会经过刻线的间隙射到接收器上；而照射到刻线不透明处的光线则被阻挡不会到达接收器。
3. 接收器会检测到到达它的光线，从而产生一个信号。
通过检测信号的数量和间隙的位置，可以确定旋转部件的位置和运动方向。
4. 通过进一步处理和解码接收到的信号，可以得到更精确的位置和运动信息。
常见的解码方法包括使用计数器或解码器芯片。
总的来说，光电式编码器通过光线的透过和阻挡来测量旋转部件的位置和运动。
它具有高精度、快速响应和长寿命的特点，被广泛应用于机械、仪器仪表和自动化控制系统中。
光电编码器的工作原理剖析
光电编码器的工作原理剖析光电编码器的基本构造包括光源、光栅和光电探测器。
光源通常使用发光二极管(LED)，它会产生一个光束。
光栅是一个平面结构，通常是一个透明的玻璃或塑料板，上面刻有一定间距的透明和不透明条纹。
光电探测器可以是光电二极管或光电三极管，用于检测光源发出的光是否被光栅表面所遮挡。
在光栅反射阶段，光源发出光束照射在光栅上。
当光栅上的透明和不透明条纹之间出现变化时，光束会相应地被遮挡或透过。
光栅上的透明或不透明条纹的宽度和间距可以决定光电编码器的分辨率。
通常情况下，条纹越密集，分辨率越高。
当光栅上的光信号通过光电探测器时，光电探测器会感受到光的强度变化。
光电探测器可以将光信号转换为电信号。
这个电信号可以传递到计数器或其他电子设备，用于确定位置或测量速度。
在光信号判断阶段，通过分析光电探测器输出的电信号，可以确定位置或测量转速。
光电探测器通常会输出一个周期性的方波信号。
当光栅上的透明和不透明条纹之间的数量变化时，方波信号的周期和频率也会相应变化。
通过计数方波信号的上升沿或下降沿的数量，可以判断位置的变化量或计算转速。
除了基本的光电编码器，还有一些变种的设计，例如绝对光电编码器和增量光电编码器。
绝对光电编码器通过将每个位置对应的光信号编码为一组唯一的二进制代码，可以直接读取位置信息，不需要进行计数。
增量光电编码器则通过计算方波信号的周期和频率来测量位置变化或转速。
总结起来，光电编码器是通过光源、光栅和光电探测器来确定位置的装置。
它的工作原理包括光栅反射和光信号判断两个阶段。
在光栅反射阶段，光束照射在光栅上，被透明和不透明条纹遮挡或透过。
在光信号判断阶段，通过分析光电接收器输出的电信号，可以确定位置或测量转速。
光电编码器的分辨率可以根据条纹密度和光探测器的敏感程度来确定，高分辨率对应更精确的位置测量或转速计算。
光电编码器的工作原理
光电编码器的工作原理光电编码器是一种常见的位置传感器，通常用于测量旋转或线性运动的位置和速度。
它利用光电效应将光信号转换为电信号，从而实现位置和速度的测量。
本文将介绍光电编码器的基本原理、分类、应用和发展趋势。
一、光电编码器的基本原理光电编码器由光电传感器和光栅盘（或光纤光栅）两部分组成。
光电传感器通常采用光电二极管或光敏电阻等光电元件，用于将光信号转换为电信号。
光栅盘是一种具有透明和不透明区域的圆盘，它通过旋转或线性运动来改变透明和不透明区域的位置，从而产生光脉冲。
光栅盘的透明和不透明区域可以是等宽度的，也可以是不等宽度的，这取决于光电编码器的分辨率要求。
光电编码器的工作原理可以分为两种基本类型：增量式和绝对式。
增量式光电编码器通过检测光栅盘的旋转或线性运动，产生一个脉冲序列，每个脉冲对应一个固定的角度或距离。
这个脉冲序列可以用来计算位置和速度。
增量式光电编码器通常具有高分辨率和高速度，但不能直接确定绝对位置。
绝对式光电编码器通过光栅盘上的编码信息，可以直接确定光栅盘的绝对位置。
这些编码信息可以是二进制码、格雷码或绝对码。
绝对式光电编码器通常具有高精度和高可靠性，但价格较高。
二、光电编码器的分类根据光栅盘的类型，光电编码器可以分为光栅式和光纤光栅式两种。
光栅式光电编码器的光栅盘是一个圆盘，通常由玻璃或金属制成。
光栅盘上的光栅通常是一系列等宽度的透明和不透明区域，可以通过光学显微镜观察。
光栅式光电编码器通常具有高分辨率和高精度，但需要较高的制造成本和安装精度。
光纤光栅式光电编码器的光栅盘是一个由光纤组成的线性结构，通常由光纤束和衬套组成。
光纤光栅式光电编码器的光栅通常是一系列等宽度的透明和不透明区域，可以通过光学显微镜观察。
光纤光栅式光电编码器通常具有较低的制造成本和安装精度，但分辨率和精度较低。
三、光电编码器的应用光电编码器广泛应用于机械、自动化、航空、航天、轨道交通、医疗等领域。
以下是一些典型的应用场景：1、机床和机器人的位置和速度控制。
光电编码器工作原理
光电编码器工作原理
光电编码器是一种常用的位置传感器，它通过光电原理实现对位置信息的检测
和测量。
光电编码器的工作原理主要包括光源、光栅、接收器和信号处理电路四个部分。
首先，光电编码器的工作原理是基于光电效应的。
光源发出光线，经过光栅的
光栅条或光栅孔，形成光斑，然后被接收器接收。
当光栅相对于光源或接收器发生位移时，光斑的位置也会发生变化，接收器会检测到这种变化，并将其转化为电信号。
其次，光电编码器的工作原理也与信号处理电路有关。
接收器接收到光斑的位
置变化后，会将其转化为脉冲信号。
这些脉冲信号经过信号处理电路进行处理，可以得到与位置、速度、加速度等相关的信息。
光电编码器的工作原理可以分为两种类型，绝对式和增量式。
绝对式光电编码
器通过光栅的不同编码方式，可以直接读取出物体的位置信息，无需进行回零操作。
而增量式光电编码器则需要进行回零操作，通过计算脉冲数量来确定物体的位置信息。
在实际应用中，光电编码器通常用于测量旋转物体的位置和速度，比如机械臂、电机、车辆等。
它具有测量精度高、稳定性好、抗干扰能力强等优点，因此在工业自动化领域得到了广泛的应用。
总的来说，光电编码器的工作原理是基于光电效应和信号处理电路的原理，通
过光源、光栅、接收器和信号处理电路四个部分共同完成对位置信息的检测和测量。
它在工业自动化领域有着重要的应用价值，为生产过程的控制和监测提供了重要的技术支持。
光电编码器工作原理
1.光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或者数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1 所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90º 的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲 A、B 和 Z 相； A、B 两组脉冲相位差 90º，从而可方便地判断出旋转方向，而Z 相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
1.2 绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有 N 位二进制分辨率的编码器，其码盘必须有 N 条码道。
目前国内已有 16 位的绝对编码器产品。
绝对式编码器是利用自然二进制或者循环二进制(葛莱码)方式进行光电转换的。
绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。
光电编码器的工作原理
光电编码器的工作原理
光电编码器是一种利用光电元件和编码技术实现位置、速度等参数检测的装置。
它主要由光源、光敏元件、编码盘和信号处理电路组成。
光电编码器的工作原理是通过光源产生光线，经过光透镜聚焦后射向编码盘。
编码盘上通常有一圆形或线状的光栅结构，其由透明和不透明的区域交替排列。
当光线照射到光栅上时，透明区和不透明区会使光线产生不同的衍射效应。
光敏元件位于编码盘的另一侧，其通常是一种光电二极管或光电三极管。
当光线通过光敏元件时，根据光敏元件的特性会产生电流或电压信号。
这些信号会随着光栅的运动而改变，进而表征编码盘的位置或速度。
为了提高测量精度，光电编码器常采用两路光电传感器，即A 相和B相。
这两路光电传感器的信号相位差90度，通过检测
A相和B相的信号变化，可以精确测量编码盘的位置和方向。
此外，还可通过对A相和B相之间的脉冲信号进行计数，以
实现对位置、速度等参数的检测。
光电编码器的信号处理电路对光敏元件产生的电流或电压信号进行放大、滤波和数字化处理。
通过这些处理，可以得到高质量、准确的位置和速度信号，以满足实际应用中的需求。
总之，光电编码器的工作原理是利用光源照射光栅编码盘，光敏元件检测光线经过编码盘后的变化，并将其转化为电信号。
通过信号处理电路的处理，可以实现对位置、速度等参数的高精度检测。
光电编码器工作原理 编码器工作原理
光电编码器工作原理编码器工作原理光电编码器的紧要工作原理为光电转换，但其依据原理的不同又可分为增量型、型和混合式增量型。
那么光电转换是如何进行的呢？这三种光电编码器的工作原理又存在哪些差别呢？接下来我们就一起来看看吧一、光电编码器工作原理——简介光电编码器，又称为手轮脉冲发生器，简称手轮，是一种通过光电转换将输出轴的机械几何位移量转换为脉冲或数字量的传感器，紧要应用于各种数控设备，是目前应用zui多的一种传感器。
二、光电编码器工作原理——分类光电编码器有国标和非国标两种分类标准。
按原材料的不同可分为天然橡胶型、塑料型、胶木型和铸铁卸，按样式的不同可分为圆轮缘型、内波纹型、平面面、表盘型等等，按工作原理的不同可分为光学型、磁型、感应型和电容型，按刻度方法和信号输出形式的不同可分为增量型、型和混合型。
三、光电编码器工作原理光电编码器紧要由光栅盘和光电检测装置构成，在伺服系统中，光栅盘与电动机同轴致使电动机的旋转带动光栅盘的旋转，再经光电检测装置输出若干个脉冲信号，依据该信号的每秒脉冲数便可计算当前电动机的转速。
光电编码器的码盘输出两个相位差相差90度的光码，依据双通道输出光码的状态的更改便可判定出电动机的旋转方向。
四、光电编码器工作原理——增量式编码器增量式编码器是光电编码器的一种，其紧要工作原理也是光电转换，但其输出的是A、B、Z三组方波脉冲，其中A、B两脉冲相位差相差90度以判定电动机的旋转方向，Z脉冲为每转一个脉冲以便于基准点的定位。
五、光电编码器工作原理——式编码器式编码器的紧要工作原理为光电转换，但其输出的是数字量，在式编码器的码盘上存在有若干同心码道，每条码道由透光和不透光的扇形区间交叉构成，码道数就是其所在码盘的二进制数码位数，码盘的两侧分别是光源和光敏元件，码盘位置的不同会导致光敏元件受光情况不同进而输出二进制数不同，因此可通过输出二进制数来判定码盘位置。
六、光电编码器工作原理——混合式值编码器混合式值编码器的紧要工作原理同样为光电转换，其与增量型、型编码器的不同在于输出量不同。
编码器工作原理,光电编码器的工作原理分析
编码器工作原理,光电编码器的工作原理分析编码器工作原理绝对脉冲编码器:APC增量脉冲编码器:SPC两者一般都应用于速度控制或位置控制系统的检测元件.旋转编码器是用来测量转速的装置。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
增量型编码器与绝对型编码器的区分编码器如以信号原理来分，有增量型编码器,绝对型编码器。
增量型编码器(旋转型)增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL 也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
新型光电编码器的结构设计与分析
新型光电编码器的结构设计与分析一、新型光电编码器概述随着现代工业自动化和精密控制技术的快速发展，对传感器的精度和可靠性要求越来越高。
光电编码器作为一种高精度的传感器，广泛应用于位置、速度、角度等物理量的测量。
新型光电编码器通过采用先进的光学技术和电子技术，实现了更高的测量精度和更强的抗干扰能力。
1.1 新型光电编码器的工作原理光电编码器的工作原理基于光电效应，通过光信号的转换来实现编码。
当编码器轴旋转时，光栅盘上的透光和不透光部分交替通过，产生光信号的变化。
光电传感器检测到这些变化，将其转换为电信号，经过电路处理后输出编码信息。
1.2 新型光电编码器的结构组成新型光电编码器主要由光栅盘、光电传感器、信号处理电路和机械结构等组成。
光栅盘是编码器的核心部件，其上的透光和不透光部分按照特定的编码规则排列。
光电传感器负责检测光信号的变化，信号处理电路则负责将光信号转换为电信号，并进行编码。
二、新型光电编码器的结构设计新型光电编码器的结构设计是提高其性能的关键。
通过优化设计，可以提高编码器的精度、稳定性和可靠性。
2.1 光栅盘的设计光栅盘是编码器中最重要的部件之一，其设计直接影响编码器的性能。
新型光栅盘采用高精度的制造工艺，确保透光和不透光部分的精确对齐。
此外，光栅盘的材料选择也非常重要，需要具有良好的光学特性和机械强度。
2.2 光电传感器的布局光电传感器的布局对编码器的精度和稳定性至关重要。
新型光电编码器采用多传感器布局，通过多个传感器的同步检测，提高了信号的稳定性和抗干扰能力。
传感器之间的相对位置和角度也需要精确设计，以确保信号的一致性和准确性。
2.3 信号处理电路的优化信号处理电路是将光电传感器检测到的光信号转换为电信号，并进行编码的关键部分。
新型光电编码器采用高性能的电子元件和先进的电路设计，提高了信号处理的速度和精度。
此外，电路的抗干扰设计也是提高编码器性能的重要方面。
2.4 机械结构的稳定性机械结构的稳定性对编码器的长期运行至关重要。
光电编码器工作原理
光电编码器工作原理
光电编码器是一种能将机械位置信息转换成数字信号的装置。
其工作原理基于光电传感技术。
光电编码器通常由光源、光栅和光电传感器三部分组成。
当轴或物体移动时，光源发出的光线会经过光栅，并散射形成周期性的光斑。
光电传感器会接收到光斑的信息，然后将其转化成电信号输出。
具体工作原理如下：
1. 光源发出光线：光源通常是一个发光二极管或激光器，它会发出一束光线。
2. 光线经过光栅：光栅是一个具有高度均匀周期性结构的透明或不透明的光栅片，它会将光线分为多个光斑。
3. 光斑通过光电传感器：光电传感器位于光栅的另一侧，它可以是一个具有多个光敏元件的光电二极管或光电倍增管。
当光线通过光栅时，光电传感器会接收到光斑的信息。
4. 光电传感器转换成电信号：光电传感器将接收到的光斑信息转换成电信号，这些信号可以是脉冲信号或模拟信号。
5. 数字信号输出：电信号被处理电路转换成数字信号，可以通过接口输出给控制系统或计算机，实现位置信息的读取和控制。
光电编码器具有高精度、高分辨率和快速反应的特点，广泛应用于机械工程、自动化控制和电子设备等领域。
光电编码器的工作原理和应用电路
光电编码器的工作原理和应用电路光电编码器的工作原理包括光电传感器、光轴、编码盘和信号处理电路。
当物体经过光电传感器时，光轴发出光，照射到编码盘上的编码位。
编码盘上有一系列的孔，这些孔根据不同的位置组成不同的二进制编码，形成编码序列。
光电传感器会检测到编码盘上的孔是否遮挡，然后输出相应的电信号。
信号处理电路将这些电信号进行解码，转化为位置和速度等信息。
光电编码器的应用电路包括信号处理电路和接口电路。
信号处理电路负责将检测到的光电信号进行放大、滤波和解码等处理。
放大电路可以将微弱的光电信号放大到合适的电压范围，以便后续电路的处理。
滤波电路可以去除噪声信号，提高信号质量。
解码电路则是将电信号转化为数字信号，进行位置和速度的计算。
接口电路负责将光电编码器的输出信号与控制系统连接，通常是通过数字信号接口（如RS485、RS232、TTL）或模拟信号接口（如电压输出、电流输出）。
光电编码器在工业自动化系统中有广泛的应用。
例如，在机床行业中，光电编码器可以测量机械手臂、平台和夹具等的位置和速度，从而实现精确控制。
在物流仓储系统中，光电编码器可以测量输送带、托盘提升机和堆垛机等设备的位置和速度，从而实现物料的准确搬运和分拣。
在半导体制造过程中，光电编码器可以测量切割机和测量机械手的位置和速度，从而实现半导体芯片的精确制造和测试。
总之，光电编码器是一种重要的传感器设备，能够将机械运动转换为电信号，广泛应用于机械控制、位置检测和半导体制造等领域。
通过光电传感器和编码盘的配合，光电编码器能够实现高精度的位置和速度测量，为各行各业的自动化系统提供了必要的反馈和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编码器的定义与功能： 在数字系统里，常常需要将某一信息（输入）变换为某一特定的代码（输出）。把二进制码按一定的规律 编排，例如 8421 码、格雷码等，使每组代码具有一特定的含义（代表某个数字或控制信号）称为编码。具 有编码功能的逻辑电路称为编码器。编码器有若干个输入，在某一时刻只有一个输入信号被转换成为二进 制码。如果一个编码器有 N 个输入端和 n 个输出端，则输出端与输入端之间应满足关系 N≤2n。 例如 8 线
90o 的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分 为增量式、绝对式以及混合式三种。 （一）增量式编码器
PDF 文件使用 "pdfFactory Pro" 试用版本创建
增量式编码器是直接利用光电转换原理输出三组方波脉冲 A、B 和 Z 相；A、B 两组脉冲相位差 90o，从而 可
编码器工作原理,光电编码器的工作原理分析 编码器工作原理 绝对脉冲编码器:APC 增量脉冲编码器:SPC
两者一般都应用于速度控制或位置控制系统的检测元件. 旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几 十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编 码器输出两组相位差 90 度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
波形 W4），送至双向计数器 74LS193 的减脉冲输入端 CD，进行减法计数。 汽车方向盘顺时针和逆时针旋转时，其最大旋转角度均为两圈半，选用分辨率为 360 个脉冲/圈的编码器 ，其最大输出脉冲数为 900 个；实际使用的计数电路用 3 片 74LS193 组成，在系统上电初始化时，先对其
进 行复位（CLR 信号），再将其初值设为 800H，即 2048（LD 信号）；如此，当方向盘顺时针旋转时，计数
方便地判断出旋转方向，而 Z 相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均 寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝 对位置信息。 （二）绝对式编码器 绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和 不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位 数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根 据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的任意 位置都可读出一个固定的与位置相对应的数字码。显然，码道越多，分辨率就越高，对于一个具有 N 位 二进制分辨率的编码器，其码盘必须有 N 条码道。目前国内已有 16 位的绝对编码器产品。 绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。绝对式编码器与增量式 编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编 码，检测绝对位置。编码的设计可采用二进制码、循环码、二进制补码等。它的特点是： 1．可以直接读出角度坐标的绝对值； 2．没有累积误差； 3．电源切除后位置信息不会丢失。但是分辨率是由二进制的位数来决定的，也就是说精度取决于位数， 目前有 10 位、14 位等多种。 （三）混合式绝对值编码器 混合式绝对值编码器，它输出两组信息：一组信息用于检测磁极位置，带有绝对信息功能；另一组则完 全同增量式编码器的输出信息。 光电编码器是一种角度（角速度）检测装置，它将输入给轴的角度量，利用光电转换原理 转换成相应的 电脉冲或数字量，具有体积小，精度高，工作可靠,接口数字化等优点。它广泛应用于数控机床、回转台
码（BCD 码）。 3.正确使用编码器的控制端，可以用来扩展编码器的功能。
一、光电编码器的工作原理 光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目 前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。光栅盘是在一定直径的圆板上等分 地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发 光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图 1 所示；通过计算每秒光 电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差
与高速模块之分，开关频率有低有高。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
如单相联接，用于单方向计数，单方向测速。 A.B 两相联接，用于正反向计数、判断正反向和测速。 A、B、Z 三相联接，用于带参考位修正的位置测量。 A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为 0，衰减最
PDF 文件使用 "pdfFactory Pro" 试用版本创建
、伺服传动、机器人、雷达、军事目标测定等需要检测角度的装置和设备中。 二、光电编码器的应用电路
（一）EPC－755A 光电编码器的应用 EPC－755A 光电编码器具备良好的使用性能，在角度测量、位移测量时抗干扰能力很强，并具有稳定可靠
的，这个问题留待后面加以解决。当然，编码器也可以设计为低电平有效。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2.键盘输入 8421BCD 码编码器： 计算机的键盘输入逻辑电路就是由编码器组成。图 5.2.2 是用十个按键和门电路组成的 8421 码编码器，其 功能如表 5.2.2 所示， 其中 S0～S9 代表十个按键，即对应十进制数 0～9 的输入键，它们对应的输出代码 正好是 8421BCD 码，同时也把它们作为逻辑变量，ABCD 为输出代码(A 为最高位)，GS 为控制使能标志。 对功能表和逻辑电路进行分析，都可得知：①该编码器为输入低电平有效；②在按下 S0～S9 中任意一个键 时,即输入信号中有一个为有效电平时，GS＝1，代表有信号输入，而只有 S0～S9 均为高电平时 GS＝0， 代表无信号输入,此时的输出代码 0000 为无效代码。由此解决了前面提出的如何区分两种情况下输出都是
叠加在 A、B 两相上，可增强稳定信号；另每转输出一个 Z 相脉冲以代表零位参考位。 由于 A、B 两相相差 90 度，可通过比较 A 相在前还是 B 相在前，以判别编码器的正转与反转，通过
零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度 高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要 比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。 分辨率—编码器以每旋转 360 度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，
电 路的输出范围为 2048～2948，当方向盘逆时针旋转时，计数电路的输出范围为 2048～1148；计数电路的
数据输出 D0～D11 送至数据处理电路。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
实际使用时，方向盘频繁地进行顺时针和逆时针转动，由于存在量化误差，工作较长一段时间后，方向 盘回中时计数电路输出可能不是 2048，而是有几个字的偏差；为解决这一问题，我们增加了一个方向盘 回中检测电路，系统工作后，数据处理电路在模拟器处于非操作状态时，系统检测回中检测电路，4;pdfFactory Pro" 试用版本创建
综上所述，对编码器归纳为以下几点： 1.编码器的输入端子数 N（要进行编码的信息的个数）与输出端子数 n（所得编码的位数）之间应满足关系
式 N≤2n。 2.编码器的每个输入端都代表一个二进制数、十进制数或其它信息符号，而且在 N 个输入端中每次只允许 有一个输入端输入信号（输入低电平有效或输入高电平有效），输出为相应的二进制代码或二－十进制代
—3 线编码器和 10 线—4 线编码器分别有 8 输入、3 位二进制码输出和 10 输入、4 位二进制码输出。 1.4 线—2 线编码器
下面分析 4 输入、2 位二进制输出的编码器的工作原理。4 线—2 线编码器的功能如表 5.2.1 所示。
根据逻辑表达式画出逻辑图如图 5.2.1 所示。该逻辑电路可以实现如表 5.2.1 所示的功能，即当 I0～I3 中某 一个输入为 1，输出 Y1Y0 即为相对应的代码，例如当 I1 为 1 时，Y1Y0 为 01。这里还有一个问题请读者 注意。当 I0 为 1，I1～I3 都为 0 和 I0～I3 均为 0 时 Y1Y0 都是 00，而这两种情况在实际中是必须加以区分
脉冲输入端 CU，进行加法计数；此时，下面与非门关闭，其输出为高电平（波形 W4）。当光电编码器逆 时针旋转时，通道 A 输出波形比通道 B 输出波形延迟 90°，D 触发器输出 Q（波形 W1）为低电平，Q（波
形 W2 ）为高电平，上面与非门关闭，其输出为高电平（波形 W3）；此时，下面与非门打开，计数脉冲通过（
路用 1 个 D 触发器和 2 个与非门组成，计数电路用 3 片 74LS193 组成
当光电编码器顺时针旋转时，通道 A 输出波形超前通道 B 输出波形 90°，D 触发器输出 Q（波形 W1）为 高电
平，Q（波形 W2）为低电平，上面与非门打开，计数脉冲通过（波形 W3），送至双向计数器 74LS193 的 加
增量型编码器与绝对型编码器的区分 编码器如以信号原理来分，有增量型编码器,绝对型编码器。
增量型编码器 (旋转型)
工作原理: 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波 信号组合成 A、B、C、D,每个正弦波相差 90 度相位差（相对于一个周波为 360 度），将 C、D 信号反向，
