气吹微管微缆布线技术简介
蓬勃发展的气吹微缆技术
蓬勃发展的气吹微缆技术蓬勃发展的气吹微缆技术[摘要]本文对目前日益发展的气吹微纤、微缆进行了综述，对该类产品的主要结构型式、性能、影响光缆气吹效果的主要因素等进行了介绍，并从微缆生产和研发，以及气吹敷设方面提出了自己的观点。
[关键词]微缆微纤微管气吹敷设刚度表面摩擦系数一.前言当前，光纤已大规模应用在电信骨干网中，而在接入网中仍以铜缆为主。
在骨干网中，交换局之间以简单的点对点方式进行连接。
但是，在接入网中，交换局与用户之间有很多接头和分歧。
光接入网必须具备多种功能：能随时随地连接新用户，安装迅速，连接新用户时不干扰已开通的线路，按用户要求提供各种解决方案和冗余线路。
光网络技术在不断发展，包括无源光网技术。
此外，必须避免过度的管道开挖，管道资源会越来越紧张。
二.技术概述在这一现实背景下，气吹微缆系统技术随之诞生。
该技术是一项光缆气吹布放新技术，该技术先将微管吹进已敷设的母管中，然后根据客户不同时期的需求分别将不同类型的微缆吹进这些微管中。
该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过8年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。
它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。
而该技术与常规光缆敷设技术相比，光缆在敷设中受到的拉力较小，因此对光缆的抗拉性能要求有所降低，但要满足气送要求，系统对光缆尺寸要求较苛刻，且要保证一定的刚度和适宜的表面摩擦力，因此技术含量较高，生产难度较大。
国内目前只有江苏法尔胜等少数几家光缆企业能够进行该类光缆的研发和生产，目前世界最长线路为我国中石化仪长工程的1000公里长途干线，法尔胜光通为该工程提供了300余公里气吹微缆，以优异的气吹性能和综合性能获得用户和施工方的一致好评。
气吹微缆解决方案
1. 简介气吹微缆是一种新型的通信光缆布线解决方案。
传统的光缆布线通常需要进行破坏性的施工工作，给现有的建筑和环境带来了不小的破坏。
而气吹微缆则通过利用气体的压力来推动光缆通过已有管道，极大地降低了施工对环境造成的破坏，提高了布线的灵活性和效率。
本文将介绍气吹微缆的工作原理、应用场景以及实施过程，帮助读者了解并应用这一解决方案。
2. 工作原理气吹微缆的工作原理基于气体压力推动光缆通过已有的管道。
具体步骤如下：2.1 准备工作在施工之前，需要对目标管道进行调查和检测，以确保无障碍和安全。
同时，选择合适的光缆和推送设备，准备好所需的气源。
2.2 光缆准备将光缆附加到推送设备上，并确保缆线整齐、无过度弯曲。
2.3 施工进行•使用专用气源连接推送设备，并通过调节气源的压力，控制光缆的推动速度。
•将推送设备插入目标管道的入口，以气压推动缆线沿管道逐渐推进。
•通过远程监控设备，实时了解光缆的位置，并及时做出调整。
2.4 完成布线当光缆到达目标位置后，将其从推送设备上取下，并进行相应的端口连接和测试。
3. 应用场景气吹微缆解决方案适用于以下场景：3.1 建筑物内部布线在建筑物内部进行光缆布线时，传统的施工可能需要穿越墙壁、地板等，破坏性较大。
而气吹微缆可以通过已有的管道进行布线，无需大面积的破坏，降低了施工风险，提高了布线效率。
3.2 市区地下布线市区地下通信光缆布线较为复杂，需要与各种管道、电缆等共享有限的空间。
气吹微缆可以利用已有的管道进行布线，避免了与其他通信线路的干扰，大大提升了布线的成功率。
3.3 难以到达的地点在某些场景中，由于地理或其他原因，布线人员难以直接到达目标地点。
通过气吹微缆解决方案，可以将光缆推送到目标地点，减少了人力布线的难度和风险。
4. 实施过程4.1 施工准备在正式开始施工之前，需要进行充分的准备工作，包括调查管道情况、准备所需材料和设备等。
4.2 施工步骤•根据实际情况选择合适的气源和推送设备，并连接好气源。
气吹微缆标准 -回复
气吹微缆标准-回复【气吹微缆标准】在现代社会中，通信与信息技术的快速发展，使得人们对于网络传输的需求越来越大。
而为了满足这种需求，我们需要使用到各种各样的传输介质，其中一种重要的介质就是光纤。
光纤传输的优势在于传输速度快、带宽大、抗干扰能力强等等。
然而，由于实际应用中需要将光纤引入建筑物或是将不同房间之间的光纤连接起来，传统的光纤布线方式往往会因为管线敷设困难、工期长、造价高等问题而受到限制。
因此，气吹微缆这一技术应运而生。
那么什么是气吹微缆呢？顾名思义，气吹微缆是一种通过高压气流将微型光纤线缆从一个管道吹进另一个管道的技术。
相较于传统的光缆布线方式，气吹微缆的特点在于速度快、工期短、造价低，可以大大提高工程进度，并节约施工成本。
为了确保气吹微缆在实际应用中能正常运行，需要制定相应的标准。
以下将分步骤回答：第一步，设计与制定标准：在制定气吹微缆标准之前，需要进行详细的市场调研，了解用户需求和现有技术。
这可以通过与通信设备厂商、施工单位、维护人员等多方进行访谈和调研，了解他们对于气吹微缆标准的具体要求。
同时，还需要参考国内外相关标准和规范，综合各方意见和实际情况进行标准设计与制定。
第二步，选择合适的光缆类型：在气吹微缆标准中，需要明确所使用的光缆类型。
根据不同的应用场景和需求，可以选择单模光缆、多模光缆或是其他特殊用途的光缆。
在选择光缆类型时，需要考虑到光缆的传输性能、抗拉强度、环境适应性等因素，以确保光缆能够在气吹过程中不受损坏。
第三步，确立气吹参数标准：气吹过程中的参数设置对于保证光缆顺利吹入管道至关重要。
这包括了气流速度、压力、吹入距离、吹入时间等参数。
在制定气吹微缆标准时，需要明确不同光缆类型所需的气吹参数范围，同时制定相关的测试方法和要求，以保证气吹过程的稳定性和可靠性。
第四步，确定施工要求：为了保证气吹微缆工程的顺利进行，需要明确具体的施工要求。
这包括管道的准备工作、气吹设备和工具的选择与准备、气吹操作的技术要求等。
气吹微型光缆概述
气吹微型光缆概述一．概述随着带宽业务的快速开展，光纤光缆的应用领域被极大扩展，光纤到楼/光纤到户已成为主流的接入方式。
但国内运营商普遍存在两个制约发展的问题：1.受制于管道资源的限制（新建管道受市政建设制约，而现有管道经过多年使用容量有限），线路升级的脚步跟不上业务发展的需要；2.末端接入问题，受以前的建设模式的制约在很多新的业务点没有管道资源。
针对此种情况，气吹微型光缆技术应运而生。
气吹微型光缆技术是一种将光缆、管道经材料、工艺、结构的优化使其尺寸规格减至最小，且通过气吹法敷设，以达到最大化利用管道空间的技术。
气吹微型光缆与微型管道（微管）结合使用，在普通的40/33母管中可容纳5根规格为10/8（外径/内径,单位mm）的微管，因此可充分提高管孔利用效率。
气吹微型光缆的外径小于10.5mm，同样芯数的微型光缆较普通光缆的外径要小1倍以上，可在相应规格的微管中采用气吹法敷设。
图1 在雨水管道中的微管二．适用范围气吹微型光缆一般应用于以下场景：1.对现有通信管道进行扩容；通过在现在大孔中敷设微管、采用微型光缆，可将现有的管孔分割为若干小孔，成倍提高管孔容量；2.解决末端接入问题；在排水管道或其他类似的管道中，敷设微管和气吹微型光缆，解决末端接入问题，同时提供预留的管孔供扩容后期使用。
三．气吹微型光缆1.概念气吹微型光缆是同时满足下列三个条件的光缆：(1)必须适合用气吹法在微管中敷设；(2)尺寸必须足够微小，其直径范围为：3.0-10.5mm；(3)适宜其气吹安装的微管外径范围为：7.0-16.0mm。
2.常用型号气吹微型光缆的常用型号有：(1)GCYFXTY型：非金属中心加强件、油膏填充式、聚乙烯护套通信用室外微型光缆；(2)GCYMXTY型：中心金属管填充式、聚乙烯护套通信用室外微型光缆；(3)GCYFTY型：非金属中心加强件、松套层绞式、聚乙烯护套通信用室外微型光缆。
图2 GCYFXTY微缆结构示意图3 GCYMXTY微缆结构示意图4 层绞式微缆结构示意（GCYFTY）其中，中心管式微缆的芯数可为2-24芯，外径为3.5mm-5.5mm；层绞式微缆的芯数可至2-144芯，外径一般小于8.3mm。
微管微缆技术及推广
微管微缆技术及推广一、气吹微缆技术的概念和优越性气吹微缆技术是一项光缆气吹布放新技术，该技术先将微管吹进已敷设的母管中，然后根据客户不同时期的需求分别将不同类型的微缆吹进这些微管中。
该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过6年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，目前最长线路为美国圣地亚哥625km的长途干线。
该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。
它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。
技术优越性：✧按需、分批次吹放微缆，大幅度降低初期投资成本；✧运用Y型连接器,灵活进行微缆分歧,提高运行维护质量；✧气吹速度快、距离长，有效地缩短工程建设周期；✧实现管道资源重复利用，解决管道资源紧张难题；✧成倍提高同截面容纤数、实现管道增值。
二、微管微缆技术的发展和应用1 微管微缆技术的发展背景微管微缆新技术出现后，备受各电信运营商的青睐。
以往敷设直埋光缆只能一条干线一条干线地重复建设，而当管道出现后，就可以通过预埋空管来实现光缆的升级。
并且，气吹光缆的施工方法已在我国多条干线光缆工程中被采用，而在美国、德国、法国、荷兰、丹麦等国家，气吹敷设光缆技术的应用已经非常普遍。
这种投资建设的思路和光缆敷设方法的好处自不必说，但这种施工方法的缺点是，在一根塑料管（一般为直径40/33mm）中只能吹送一条光缆，而且不分缆径粗细和芯数多少。
而微管微缆技术就解决了这个问题。
2 微管微缆技术及其产品所谓微缆，通常是指每根含12到96芯光纤的微型光缆产品，缆径较普通光缆小很多，目前市场上趋向于采用不锈钢管、中心束管式结构。
所谓微管，就是预先敷设HDPE或PVC塑料管，称为母管，尔后将HDPE子管束用气流吹进母管中，以后就可以方便地分批次敷设微型光缆。
【精选】气吹光缆敷设施工

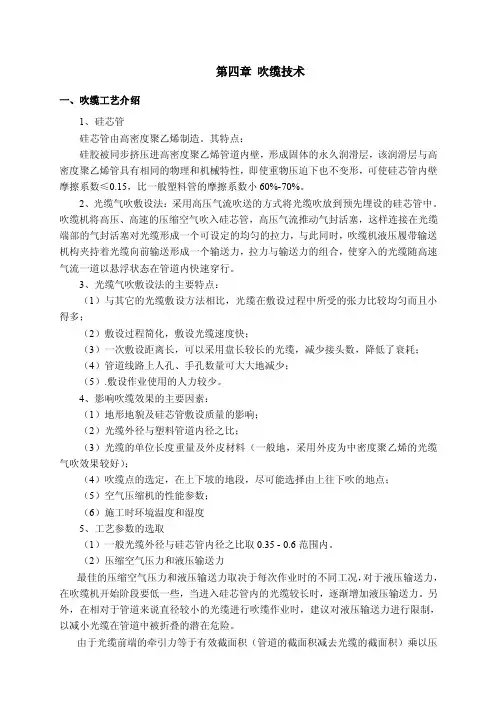

第四章吹缆技术一、吹缆工艺介绍1、硅芯管硅芯管由高密度聚乙烯制造。
其特点：硅胶被同步挤压进高密度聚乙烯管道内壁，形成固体的永久润滑层，该润滑层与高密度聚乙烯管具有相同的物理和机械特性，即使重物压迫下也不变形，可使硅芯管内壁摩擦系数≤0.15，比一般塑料管的摩擦系数小60%-70%。
2、光缆气吹敷设法：采用高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中。
吹缆机将高压、高速的压缩空气吹入硅芯管，高压气流推动气封活塞，这样连接在光缆端部的气封活塞对光缆形成一个可设定的均匀的拉力，与此同时，吹缆机液压履带输送机构夹持着光缆向前输送形成一个输送力，拉力与输送力的组合，使穿入的光缆随高速气流一道以悬浮状态在管道内快速穿行。
3、光缆气吹敷设法的主要特点：（1）与其它的光缆敷设方法相比，光缆在敷设过程中所受的张力比较均匀而且小得多；（2）敷设过程简化，敷设光缆速度快；（3）一次敷设距离长，可以采用盘长较长的光缆，减少接头数，降低了衰耗；（4）管道线路上人孔、手孔数量可大大地减少；（5）.敷设作业使用的人力较少。
4、影响吹缆效果的主要因素：（1）地形地貌及硅芯管敷设质量的影响；（2）光缆外径与塑料管道内径之比；（3）光缆的单位长度重量及外皮材料（一般地，采用外皮为中密度聚乙烯的光缆气吹效果较好）；（4）吹缆点的选定，在上下坡的地段，尽可能选择由上往下吹的地点；（5）空气压缩机的性能参数；（6）施工时环境温度和湿度5、工艺参数的选取（1）一般光缆外径与硅芯管内径之比取0.35 - 0.6范围内。
（2）压缩空气压力和液压输送力最佳的压缩空气压力和液压输送力取决于每次作业时的不同工况，对于液压输送力，在吹缆机开始阶段要低一些，当进入硅芯管内的光缆较长时，逐渐增加液压输送力。
另外，在相对于管道来说直径较小的光缆进行吹缆作业时，建议对液压输送力进行限制，以减小光缆在管道中被折叠的潜在危险。
由于光缆前端的牵引力等于有效截面积（管道的截面积减去光缆的截面积）乘以压缩空气压力，故有效截面积越大，光缆上的牵引力也就越大。
光纤光缆技术之微管气吹技术-电脑资料
光纤光缆技术之微管气吹技术-电脑资料1.微管1.1微管的类型微管是气吹系统的一个重要的组成部分，就像城市的道路，在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位，。
因为第1次敷设的微管和第2次敷设的微管有缠绕的可能，在一根保护管(保护管：保护管指对微管束起保护作用的管道，这种管道可以是气吹用的硅芯管，牵引用的PVC管，市话管道用的子管，格栅管等敷设光缆用的管道)内的微管是不能分批敷设的，目前国内外的微管按结构区分大约有以下2种：1.1.1集束管集束管(见图1)有点像我们市话管道上常用的蜂窝管，是由松散的微管单元组成的微管束和外护套两部分在厂家组合而成，但是微管和微管之间，微管单元和外护套之间是不能粘连的，可以有相对的位移。
集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。
缺点是灵活性较差，管道的开剖不方便(指厚壁的外护套)，内层微管分歧困难，同时抗冲击的能力也较差，由于微管单元是被保护管紧紧地包裹在一起，保护管的变形可以直接造成微管变形。
集束管的排列方式和区分见图2。
目前，根据工程的用途不同，集束管分为直埋型，管道型，捆绑型，扁平型，架空型，阻燃型，防白蚁型和铠装型，电脑资料《光纤光缆技术之微管气吹技术》(https://)。
从外形区分，集束管有圆形，多边形，方形和扁平型。
圆形的集束管多为厚壁外护套的集束管，多边形的集束管一般是薄壁外护套的集束管，方形和扁平型的集束管有厚壁的也有薄壁的外护套，见图3和图4。
直埋型集束管：直埋型集束管是由厚壁外护套加标准壁厚的微管单元或薄壁外护套加厚壁微管单元组成，为了解决厚壁外护套的集束管开剖难的问题和提高集束管的灵活性，厚壁外护套的集束管开始向薄壁外护套的集束管转变。
直埋型集束管可以直接买入管道的沟槽内。
管道型集束管：管道型集束管是由薄壁的外护套和标准壁厚的微管单元组成，适合于楼宇内的敷设和在有保护管的管道内气吹或牵引。
捆绑型微管束：捆绑型集束管是采用较细的尼龙绳通过捆绑的方式将微管单元组合在一起，可以用于牵引，气吹和直埋敷设，采用何种敷设方式，取决于微管单元的壁厚和保护管的材料。
最安全的敷缆方法气吹敷设技术的工作原理
最安全的敷缆⽅法⽓吹敷设技术的⼯作原理 吹缆概念 光缆⽓吹敷设法，即是采⽤⾼压⽓流吹送的⽅式将光缆吹放到预先埋设的硅芯管中。
吹缆机将⾼压、⾼速的压缩空⽓吹⼊硅芯管，⾼压⽓流推动⽓封活塞，这样连接在光缆端部的⽓封活塞对光缆形成⼀个可设定的均匀的拉⼒，与此同时，吹缆机液压履带输送机构夹持着光缆向前输送形成⼀个输送⼒，拉⼒与输送⼒的组合，使穿⼊的光缆随⾼速⽓流⼀道以悬浮状态在管道内快速穿⾏。
通信⼲线光缆管道化是发展趋式。
⽓吹原理 ⽓吹敷设缆/管是利⽤机械推进器把微管束或微缆推进管道，同时空⽓压缩机把强⼤的⽓流通过⽓吹机的密封仓送进管道，这种⾼速流动的⽓流在缆和管的表⾯形成⼀种拖曳⼒，促使缆和管前进。
因此缆和管束在管道内是被⽓流推动前进的⽽不是被拉进管道的。
缆和管在管道内顺着地势起伏或⽅向的改变⽽顺利的前进，因为光缆顶端不受⼒，所以与传统牵引敷缆相反，光缆端头没有应⼒。
敷缆完毕后，缆和管松弛地停在管道的底部，有助于延长缆的使⽤寿命以及缆和管的抗拉强度。
实践证明⽓吹法是⽬前最有效，最安全的敷缆⽅法之⼀。
⽓吹⽅法介绍： 接⼒⽓吹法： 该⽅法是采⽤多台⽓吹机联合⼯作。
当第⼀台⽓吹机将缆送⾄下⼀个⽓吹点时，第⼆台⽓吹机开始⼯作，新的⾼压⽓流通过第⼆台机器的进⽓室进⼊下⼀段管道并且从排⽓⼝释放出上游管道内的⾼压⽓流。
从理论上讲，通过这样的接⼒⽓吹，光缆可以⽓吹⽆限长的距离。
这种⽓吹⽅法的缺点是：需要的设备较多，⼀次性投资较⼤，同时由于地形的变化会造成⽓吹点的位置不容易准确地确定。
从中间向两端⽓吹： 当敷缆长度超过⼀台⽓吹机的⼀次⽓吹长度时，我们可以选择从线路中间开⼝向⼆端吹，⼀次性的⽓吹长度约为总长度的⼀半。
⾸先将倒盘器安装在缆盘附近，当⼀端微缆敷设完毕后，⽤⽓吹机将缆盘上的剩余微缆倒⼊倒盘器，取出内圈的微缆端头，然后⽓吹机转换⽅向，将倒盘器中的微缆吹⼊管道。
如果管道敷设没有问题，⼀次⽓吹的成功的把握性较⼤。
简述气吹法敷设光缆的技术要点
简述气吹法敷设光缆的技术要点1. 什么是气吹法？说到气吹法敷设光缆，别被那些技术术语吓着。
这其实就像是给光缆装上一对“气垫”鞋，让它能在管道里飞速前进。
我们可以把它理解成一种利用空气的压力来把光缆送到指定位置的办法。
就像在游乐场看到的那种气垫飞车，光缆在管道里滑行，几乎没啥摩擦。
要是你曾经玩过射击游戏，那种用气流把小球射出去的感觉，跟气吹法有点儿像。
2. 为什么选择气吹法？为什么不直接用手搬运光缆呢？其实，光缆的外层特别娇嫩，像个小宝宝，需要特别的照顾。
传统的铺设方法可能会对光缆造成挤压或摩擦，搞不好就把它弄坏了。
而气吹法就像是给光缆穿上了防护装备，轻轻松松地将它送到管道的另一端。
这个方法的好处可多了：速度快，损耗低，不容易出问题。
而且，长距离的光缆敷设不需要频繁的接头，减少了故障点，安全性和稳定性都大大提高。
3. 气吹法的操作步骤咱们接下来聊聊气吹法的具体操作步骤。
首先，你得有个气吹设备，这玩意儿看上去像个大号的吹风机，实际作用可大着呢。
它负责把空气吹进光缆管道里。
操作步骤是这样的：3.1 设备准备首先，你得检查设备。
就像是开车前要检查车况一样。
确保气吹设备工作正常，气压合适。
然后，确认光缆和管道都是干净的，没有任何杂物挡路。
光缆一旦进入管道里，可不是容易出来的，得小心翼翼。
3.2 光缆放置接下来是光缆的放置。
把光缆从设备的一端插入管道，确保光缆的头部平整，避免尖锐的地方。
这个时候，气吹设备就开始“开工”了。
它会将空气送入管道，光缆在气流的推动下，顺利滑过管道。
如果气压过高，光缆可能会被吹得不稳定，甚至可能出现问题，所以这时候要注意调节气压。
要是气压过低，那光缆就可能会被卡住，处理起来也麻烦。
4. 关键注意事项气吹法看似简单，其实里面有不少讲究。
首先，光缆和管道的兼容性很重要。
光缆的外径、柔韧性和管道的内径、弯曲半径都得考虑进去。
如果不匹配，那光缆在管道里就会被卡住，甚至有可能出现断裂的情况。
气吹法敷设光缆及高速布控方案
气吹法敷设光缆及高速布控方案一、气吹法敷设光缆介绍气吹法敷设光缆是一种常见的光缆敷设方法，它借助高压空气将光缆通过管道或微孔敷设，以实现远距离敷设光缆，适用于城市、建筑物、地下管道及海底等环境。
该方法具有敷设速度快、成本低、敷设距离远等优点，因此在大规模光缆敷设工程中得到广泛应用。
二、气吹法敷设光缆的步骤1. 地勘及设计：在进行气吹法敷设光缆的前期准备工作中，首先需要进行现场地勘，并根据实际情况进行设计和规划。
地勘和设计工作主要包括确定光缆敷设的路径、确定敷设的计划和目标、测量地形和地貌等。
2. 材料准备：在进行气吹法敷设光缆的过程中，需要准备一些必要的材料和设备。
主要包括光缆、气管、气压设备等。
3. 管道清理：在进行气吹法敷设光缆之前，需要对敷设的管道进行清理工作。
主要包括清除管道内的杂物、清洗管道等。
4. 光缆准备：将光缆连接到气管，并进行必要的准备工作。
同时，根据实际情况选择合适的敷设方法和方案。
5. 气吹敷设：根据设计的敷设方案，使用高压空气将光缆吹入管道中。
在吹入过程中，需要控制气压、速度和方向，以确保光缆顺利地通过管道。
6. 检测和维护：在光缆吹入管道之后，需要进行相关的检测和维护工作，以确保光缆的质量和安全。
三、高速布控方案高速布控是指在特定区域布置多个高速摄像头，并通过光缆连接到中心监控系统，用于实时监控和数据传输。
高速布控方案可以应用于交通监控、安防监控等领域，有助于提高监控效率和准确度。
高速布控方案的关键要素包括摄像头的选择、布点策略、光缆敷设和中心监控系统的建设等。
1. 摄像头选择：选择适合高速布控的摄像头设备，可根据实际需求和环境条件进行选择。
包括高清晰度、快速帧率、远距离抓拍等功能。
2. 布点策略：根据区域特点和监控需求，制定合理的摄像头布点策略。
高速公路可以选择布设在主干道、出入口、路口等重要位置，以实现全方位监控。
3. 光缆敷设：将摄像头和中心监控系统通过光缆连接起来，确保高清晰度图像和数据的快速传输。
气吹微缆微管技术
光缆气吹技术国外发展史
1997年荷兰NKF电信公司，利用瑞士波立门特的气吹技术
和设备，首次将微缆微管技术投入商用；
2002年在美国的圣地亚哥到凤凰城之间开通了一条625公
里的微缆通信线路，该项目标志着微缆技术正式被运用到长 途干线中；
经过十多年的发展，这项技术已成功应用于欧美地区的长
途干线、城域网和接入网；
微型光缆气吹施工技术
通信传输载体的重大变革
气吹微缆微管的方法
微型光缆气吹施工技术
通信传输载体的重大变革
1. 接力气吹法
多台气吹设备保持步调一致，当第一台气吹机将光缆吹到下个施 工点时，第二台气吹机开始同步工作将光缆在吹向再下个施工点，这 种方法可将微缆不间断敷设12km左右。
缺点：需要的设备较多，一次性投资较大，同时由于地形的变化会 造成气吹点的位臵不容易准确地确定。
通信传输载体的重大变革
微型光缆气吹施工技术
目前在欧洲等地区，随着光纤到户的普及，运营商对管 道的空间利用率提出了更高的要求。以前在10/8mm的微管
中只需要吹放72芯的微缆，现在为了节省资源要求吹放96
芯的微缆，再加上人工成本的不断增高，促进了该技术的快 速发展，据国外同行介绍，在大部分北欧国家，不管是主干 层还是接入层的建设，70％的光缆都是用气吹方式进行施工， 而这其中的60％都是采用的气吹微型光缆，该技术已经成为
气吹微缆微管技术
微型光缆气吹施工技术
通信传输载体的重大变革
气吹微缆微管技术定义 气送光缆技术发展史 气吹微缆微管构件组成 气吹微缆微管的方法介绍 微缆微管技术在国内的应用情况 气吹微缆微管技术的优势和发展前景
微型光缆气吹施工技术 通信传输载体的重大变革
气吹微缆线路工程
气吹微缆线路工程气吹微缆系统的典型结构是母管-微管-微缆。
母管可以穿放在混凝土管孔中，也可以进行新的路由建设。
在已敷设的HDPE 或 PVC母管中，或在新建光缆路由上预敷设母管和微管，可穿管或用吹缆机吹放。
母管里能布放微管的数量主要取决于机械保护的要求，微管的横截面积（以微管的外径计算）的总和不得超出母管横截面积的一半。
给微管内充入连续不断的气流，利用管道内的气流对微缆表面的推拉作用，把微缆布放到微管中，如图1所示。
图1 气吹微缆系统微管通常成束一次性气吹进入母管中。
由于高压气流关系，光缆在管道中会处于半悬浮状态，因此地形的变化及管道的弯曲对敷缆影响不大。
微缆被气吹机吹送进微管中，一次可吹送1.6km，气吹微缆施工原理如图2所示。
在这种特殊的施工环境中，微缆应具有适当的刚柔性能，外表面与微管内表面之间的摩擦力要小，微缆形状和表面形态有利于在气流下产生较大的推拉力，微缆和微管具有适合微管中吹放的机械性能、环境性能以及适合系统要求的光学和传输性能。
图2 气吹微缆施工原理下面，我们可以通过一部短片了解气吹微缆的原理。
（注：视频来源于网络。
）1．微管多根微管穿放在塑料硅芯管道中，它的结构为内壁带纵向条纹硅层的HDPE管，微管通常被着成各种纯色以便于区分。
微管的外观如图3所示，微管的尺寸有Φ5/3.5、Φ8/6、Φ10/8、Φ12/10和Φ14/12mm等（Φ10/8代表微管外径为10mm，内径为8mm）。
图3 Φ10/8mm微管侧面图微管可以组成集束管，提供更多的容量，典型结构如Φ10/8mm×7等，如图4所示。
图4 微管集束管2．微型气吹光缆微型气吹光缆简称为微缆，直径约为4～8mm，芯数有2～72 芯，分为全介质结构和不锈钢中心束管式结构。
在Φ7/5.5mm 的子管中，可吹入一根芯数为 4～24 芯的光缆，在Φ10/8mm 子管中，可吹入一根芯数为48芯或60芯的光缆（或其它小芯数的光缆）。
气吹微型光缆技术产品介绍
气吹微型光缆技术产品介绍
产品简介
气吹微缆技术作为一种全新、成熟的光纤网络构造技术，为解决运营商面临的管道资源瓶颈问题提供了一种优良的解决方案。
产品特点
·光缆尺寸小：相较传统普通管道光缆，气吹微缆的外径小许多；在微缆和普通管道光缆同等外径的情况下，在微管内可以气吹布放比管道光缆更大芯数的微缆，可在同样的剩余空间内增加管道纤芯密度；
·施工方便：由于微管的质量轻、弯曲性能好，人工牵引布放微管比人工牵引布放管道光缆更容易，随后微缆通过气吹机布放进入微管，可降低施工难度、提高施工效率、节省施工成本和周期；
·保护性更好：由于人工牵引微管的施工难度更低，且微缆在施工时、施工后都在微管内，对已敷设光缆和微缆的保护性更好；
·可重复利用：气吹施工更换气吹微缆时不会将微缆损坏，更换后的微缆可以使用到其他的管道中，重复利用，节省成本；
·烽火一揽子解决方案：气吹微缆在施工时需使用专业的气吹机和相应的微管和配件，烽火通信可以提供优异的气吹微缆技术一揽子服务解决方案，其微管、配件及施工服务均来自国外进口渠道。
·优异的气吹性能：烽火微缆的气吹性能经过国外专业气吹测试机构测试，气吹性能优异，每分钟速度可达60米；
（转自一览电缆英才网招聘信息全面真实）。
微管微缆技术及应用简介
微管微缆技术及应用简介第一部分微管微缆技术1.吹缆技术的发展大家知道在干线光缆的安装过程中，光缆通过一定压强的气体吹入已经敷设完毕的硅芯管管道内，完成光缆的敷设工序。
这种施工技术在我国已经得到了普遍的应用，它改变了中国传统的人拉肩扛的施工方式，给传统的施工方法带来了一场技术革命。
吹缆技术发展到今天，已经从单纯的吹光缆发展到吹微管，吹微缆、吹管缆的全新技术。
随着城市建设的发展，城区通信管道修建的空间越来越窄，管道建设的成本越来越高。
因此，微管微缆技术的出现，不仅解决了城域网建设管道资源短缺的难题，还为基于XPON接入设备在OLT与ONU之间ODN光分配网的建设提供了全新的传输通道（它解决了从OLT到ONU之间管道建设和光缆安装的所有问题）。
同时，微管微缆技术的出现，也为以长途硅芯管管道保护的干线光缆更新和扩容提供了可能。
所以，微管微缆技术不仅适用于城域网的建设，也适用于长途干线网的建设，其发展前景十分广阔。
气吹微管微缆技术是传统的气吹光缆技术的一种科学延伸，其标准配件、缆、管、组合管等都将尺寸减小到使网络连接更便利、更灵活、更多功能性。
微管微缆技术能利用最少的初期投资使得对现有及将来的管道资源进行最大的利用和扩容。
不仅如此，微管微缆技术适用范围十分广泛，它可以用于地下通信管道、住宅小区、办公大楼、下水道、地铁、高等级公路、高铁等通信设施的敷设和安装。
这种概念在过去的几年里已经在欧洲被成功地应用到FTTH和FTTB。
由于系统的灵活性以及低成本的发展，这种技术从2003年至今在中国已被运用到长途干线, 城市环网, 接入小区、智慧城市等工程当中。
2 .微管微缆微管是一种尺寸小(最大外径不大于16.0mm)，重量轻、圆形的HDPE塑料管。
微管束是由一定数量的微管捆扎集合在一起形成的束状的微管，也叫集束管。
微缆是气吹微型光缆的简称，是指适合用气吹方法在微管中敷设、尺寸必须足够微小（直径范围为3.0～10.5mm）的光缆，其适宜匹配气吹安装的微管外径范围为7.0～16.0mm。
气吹微缆原理
气吹微缆原理
气吹微缆，即通过气体的压缩力将光学纤维排列在预定的布局内，形成一根微型光缆。
气吹微缆的原理主要包括以下几个步骤：
1. 光纤准备：首先需要对光纤进行预处理，包括去皮、清洗和涂覆等工序。
这样可以提高光纤的传输性能和防护性能。
2. 气压控制：将纤维注入微缆吹机中。
通过控制气压，气流能够提供足够的力量将光纤顺利地从吹机中排列出来。
3. 布线方式：根据需要的布线方式，将纤维接入微缆吹机的入口，并经过各种导向器设备引导光纤的路径。
例如，可以通过盘式缠绕、堆积或螺旋布线等方式。
4. 气流吹扫：打开气流开关，将气流从一端引入微缆吹机，并逐渐吹扫光纤，使其排列整齐。
同时，可以通过控制气压的大小和方向，调整光纤的位置和角度，以达到所需的布线效果。
5. 确认质量：在吹扫过程中，需要不断地检查光纤的质量和布线效果。
一旦发现问题，及时进行调整和修复。
6. 固定封装：当光纤布线完成后，需要对其进行固定封装，以保证其稳定性和防护性能。
可以选择不同的封装材料和方式，如热缩套管、塑料管或金属护套等。
7. 测试验证：最后，对气吹微缆进行光学和电气性能的测试和
验证，以确保其满足相关的技术要求和规范。
总的来说，气吹微缆的原理是通过气流的压缩力将光纤按照预定的布线方式排列整齐，并通过固定封装保护起来。
这种布线方式可以节省空间、降低成本，并提供高质量的光纤传输。
简述气吹法敷设光缆的技术要点
简述气吹法敷设光缆的技术要点1. 什么是气吹法？哎，说到气吹法敷设光缆，那简直就像是在高科技的天桥上跳舞一样，听上去是不是有点儿炫？不过别担心，今天咱们就来聊聊这套炫酷的技术，搞明白它到底是怎么个操作法。
气吹法，顾名思义，就是利用气流的“助力”来把光缆像抹黄油一样顺滑地放进管道里。
这就像你家里的吸尘器，那个强劲的风力把灰尘吸走一样，只不过气吹法的“风力”是用来推动光缆的。
2. 技术要点2.1 设备准备首先，咱们得把设备准备好，这就像是要去一场盛大的派对，衣服、鞋子一个都不能少。
设备里最重要的就是气吹机，它可是气吹法的“灵魂人物”，相当于派对上的DJ，没有它，光缆就没法“跳舞”了。
气吹机的工作原理很简单，就是用压缩空气产生强劲的风流，把光缆推送到管道里。
同时，你还需要气管、光缆送入器等辅助工具，确保一切顺利进行。
设备的选择得讲究，毕竟光缆可是咱们信息时代的“动脉”，得对它好点儿。
2.2 光缆的准备接下来，光缆的准备可不能马虎。
光缆就像一根根细腻的“脉管”，它可是信息传递的主力军。
你得确保光缆的质量过关，最好选用那些经过严格测试的产品，这样才能保证稳定的信号传输。
光缆在使用之前得检查一遍，别小看这些小步骤，它们可是整个过程的“护航员”。
2.3 操作步骤好，准备工作都到位了，接下来就是正式的“气吹舞”时间啦。
首先，你得把光缆的端头放进气吹机里，确保它在管道里顺畅移动，就像是把鱼儿放进水里。
然后启动气吹机，压缩空气就会从气管里喷出来，把光缆送到管道里。
这过程就像是空气在给光缆做一个温暖的“按摩”，让它在管道里畅通无阻。
不过在操作过程中，你得时刻关注气流的压力和光缆的状态，别让它们跑偏了。
要是发现有任何不对劲的地方，就得及时调整，免得“舞步”跑了样。
3. 常见问题与解决3.1 气流不足有时候，气吹法在使用过程中可能会遇到气流不足的问题。
这就像是你在加油站发现油表快见底了一样，着实让人不安。
这个时候，你需要检查气吹机和气管，看看是否有漏气的地方，或者气压设置是否正确。
关于气吹微缆敷设技术在实际施工中的应用
关于气吹微缆敷设技术在实际施工中的应用【摘要】气吹光缆敷设技术是采用高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中，与其它的光缆敷设方法相比，气吹光缆敷设方法在敷设过程中使敷设过程得到了简化，并且敷设光缆速度快、一次敷设距离长、使光缆所受的张力比较均匀而且小得多，在采用盘长较长的光缆，更能减少接头数，降低衰耗。
本文将主要介绍气吹光缆施工的工作原理、施工方法及在实际施工中的应用。
【关键词】光缆敷设；气吹光缆；光缆测试；光缆熔接【abstract 】Blowing optical cable laying technology is the high pressure air wafted cable blow on the way the embedded silicone core tube in advance, and other optical cable laying method than, blowing optical cable laying methods in the process of installation process is simplified to get laid, and laying cable speed, a long distance and laying cable to be relatively even the tension and small, in the dish a long long cable, more can reduce the number of joint, lower attenuation. This article mainly introduces the construction of blowing cable working principle, construction methods and the application in actual construction.【key words 】Optical cable laying; Air blow cable; Cable test; Cable welding第1章、气吹光缆技术介绍气吹光缆技术，即是采用高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气吹入子管后再吹入微型光缆或直接气吹敷 光缆的设计规模为 288 芯（计 5 条 60 芯光缆），
设光缆的技术。
分 5 期施工，初期仅吹送一条 60 芯光缆和 5
根光缆子管，以后根据业务需要，再继续在
气吹微管微缆布线技术具有多种优越 空余的光缆子管中吹送其余光缆，计划在今
性，它可以利用子管和微缆提高光纤组装密 后 10 年内再分 4 次建设，这样不但满足了目
适的敷设路由苦恼。在气吹微管微缆布线系 统中，由于微管成本极低(不及光纤的十分之 一)，所以设计时可以尽可能多地敷设气吹用 微管，在以后的应用中用户可根据实际需要 吹入光缆，从而分散投资成本，减轻用户负 担。
州电信又采用近 150km 的微缆进行贵阳城市 环网的建设；2005 年，中石化的长岭到仪征 1000km 的输油管道专网通讯线路全部采用气 吹微型光缆；2006 年，中国移动将微管微缆 技术运用到一些城市的城域网和接入网的试
无金属的结构设计可有效防止射频干扰和电 磁波干扰，特别设计的紧密的光缆结构及材 料选用，有效防止套管回缩，如图 2 所示是 长飞公司开发的中心管式气吹微型光缆。
少光缆的接头，有利于提高光纤的传输性能；
在国际大环境的影响下我国的 FTTX 也
施工受外界气候及管道人井内条件等干扰更 已经开始全面建设，国家的“十一五”计划
小，气吹速度快、一次性气吹距离长，大大 中也明确提到了要建设和发展“三网合一”。
缩短施工周期；便于今后增加新品种的光纤， 另外随着 3G，4G 建设力度的加大，城域网
度，节省管道资源；初期只需布放适当容量 前光纤需要，而且也节省了初次投资费用，
的光缆，以后根据发展需求分期扩容，将光 受到了运营公司的欢迎。经过十年的发展，
缆分批吹入已建母管的子管中，节省了初期 这项技术已成功的应用于欧美地区的长途干
投放，避免了大量光纤闲置；可以根据业务 线、城域网和接入网。
需要随时增加光缆分歧，采用 Y 型连接器减
3.3 配置灵活和先进
随着计算机技术的发展，计算机网络对 于光纤数量和种类的需求也在不断变化。例 如，在采用光纤支持最新的千兆以太网时， 可支持 100Mbps 以太网达两公里的多模光缆 此时最远只能支持传输 275 米(采用占市场分 额 90%的 1000Base-SX 接口)； 采用气吹微 管微缆布线技术以后，根据用户网络系统的 要求，系统可以随时将所需数量和种类(多模、 单模、增强型多模)的光纤吹入空管内。
采用光纤束的气吹光纤单元直径有 1.1mm（6 芯）和 1.7mm（12 芯），如图 1 所 示是长飞公司开发的气吹光纤单元典型结 构；采用全介质中心松套管式气吹光缆直径 有 2.4mm（12 芯）和 2.7mm（24 芯）两种， 其采用松套充油套管外加沟槽护套的结构，
资料条款的最终解释权属于长飞公司
3.2.安装安全
施工中对光缆本身损伤小，光缆在敷设 时采用气吹机随气流徐徐吹入微管内，缆身
点建设中；2007 年至今，中国移动在全国各 受力均匀，外护层无损伤划破，缆芯结构没
地市使用了超过 2000km 微缆，用于城域网、 被破坏，保证了光纤的传输特性不受影响，
接入网的建设。
且光缆吹入微管后被外保护管保护，不易受
在技术上保持领先，不断适应市场需要。
的大规模扩容势在必行！而城域网的建设在
资料条款的最终解释权属于长飞公司
国外又以气吹微型光缆为主。2001 年，微管 微缆技术被瑞士波立门特公司引入到中国并 在国内同行的共同努力下，该技术于 2005 年 正式投入商用；2005 年上半年，中国联通在 北京五环线 150km 的城市环网通信线路建设 工程中，全部采用气吹微型光缆。同年，贵
4. 常见气吹微管微缆布线产品
3.1 分散投资成本
4.1 气吹光纤单元及气吹微型光缆
目前，许多用户在考虑网络系统设计时 出于对成本的考虑(包括相关的光缆、端接、 配线架、光电转换设备以及布放难度等)，一 般不会采用全光纤网络。在很多布线工程中 只有极少数信息点采用光纤到桌面的方案， 当后期需要增加光纤信号时用户又为没有合
3. 光纤布线系统与气吹微管微缆布线 伤害，彻底解决了传统方法敷设光缆施工中
容易将光缆拉伤、扭伤、刮伤的现象。
技术的综合比变性主要体现在配线架上，可以 通过灵活的跳线将不同物理位置的信息点与 数据或话音网络设备相连。但是，布线系统 铺设安装到位后，就无法再进行路由及线缆 类别的变更或进行扩容，而气吹微管微缆布 线系统与传统光纤布线相比，具有更好的灵 活性。气吹微管微缆布线系统与传统光纤系 统的区别主要在于其铺设方式，光纤本身的 衰减特性与普通光纤完全相同，可采用连接 器进行成端，在造价上与传统光纤布线系统 相差无几，其主要优点如下：
YOFC_17013_WP
气吹微管微缆布线技术简介
卢星星 阮云芳 杨巧 何军 刘沛东 熊壮 摘 要：气吹微管微缆布线技术作为近几年在中国开始应用的新型布线技术，以其诸多 的优点正被越来越多的通信运营商所采用。本文从气吹微管微缆布线国内外应用现状、光纤 布线系统与气吹微管微缆布线技术的综合比较、常见气吹微管微缆布线产品等方面介绍了气 吹微管微缆的布线技术。 关键词：气吹 微管 微缆 布线
基础设施费用，降低光缆线路的采购成本。 士波立门特的气吹技术和设备，首次将微管
微缆技术投入商用；2002 年在美国的圣地亚
气吹微管微缆布线技术的出现很好的解 哥到凤凰城之间开通了一条六百多公里的微
决了这些问题，气吹微管微缆布线技术是在 缆通信线路，标志着微管微缆技术正式被运
预先敷设好的母管中根据需要随时用压缩空 用到长途干线中，该工程长约 650 km，终期
1. 引言
2. 气吹微管微缆布线国内外应用现状
随着全球通信业务的发展，电信业务运
气吹微管微缆布线技术 2000 年后开始在
营商面临着两大问题：1、在投入资金有限的 欧美进入实际应用，在法国和南部欧洲及美
同时，还要建设光缆路由来满足用户带宽日 洲发达国家 2011 年气吹微缆约占光缆销售额
益增长的需要；2、要想方设法减少光缆路由 的 30%。1997 年荷兰 NKF 电信公司，利用瑞
