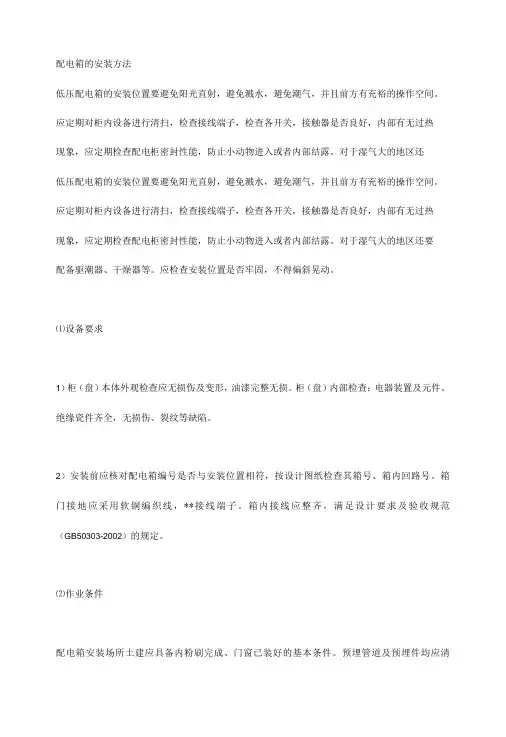

配电箱的安装方法
配电箱的安装方法低压配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。
应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。
对于湿气大的地区还低压配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。
应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。
对于湿气大的地区还要配备驱潮器、干燥器等。
应检查安装位置是否牢固，不得偏斜晃动。
⑴设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，**接线端子。
箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。
⑵作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。
预埋管道及预埋件均应清理好;场地具备运输条件，保持道路平整畅通。
⑶配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
⑷基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。
** 终基础型钢顶部宜高出抹平地面10mmo2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
并做好防腐处理。
⑸配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。
单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。
家用配电箱安装方法及安装要点
家用配电箱安装方法及安装要点1. 安装前的准备工作嘿，朋友们！说到家用配电箱，咱们得先聊聊怎么准备。
你知道配电箱就像是咱们家的电力“大管家”，它得把电流分配得妥妥当当，让家里的每个角落都能“电力满满”！所以，安装之前，咱们得先准备好一些东西。
1.1 选择合适的配电箱首先，咱们要选择一个合适的配电箱。
哎呀，这个可是非常关键的，别小看了它的作用。
配电箱有大有小，你得根据家里的电力需求来选择。
一般来说，家用的配电箱要是有足够的空余位置，能容纳你未来可能会增加的电器，比如你心心念念的新冰箱呀，或者是想要装的空调。
总之，选一个大一点的箱子，才不会让人感觉像是把大象塞进了鞋盒。
1.2 准备工具和材料安装之前，工具得准备齐全。
这就像是做饭之前得把菜准备好一样，工具缺一不可。
你需要螺丝刀、绝缘胶带、测电笔、以及电线，这些是必备的“厨具”。
然后，安全第一！记得准备好绝缘手套和安全眼镜，确保万无一失。
就像是做菜要带围裙，安装电器也要做好“安全防护”。
2. 安装步骤好了，咱们正式开始安装配电箱了。
别紧张，跟着我一步一步来，保证让你“装”得心满意足！2.1 选择安装位置首先，要选择一个合适的位置来安装配电箱。
通常，它会被装在墙壁上，离地大约1.5米的位置比较合适。
这样既方便你操作，又能避免小孩子乱摸。
选择的位置要远离潮湿的地方，也不要在厨房旁边，避免电箱被油烟熏得“黑乎乎”的。
就像你挑选房子一样，位置得“黄金地段”，才能保证它安安稳稳地工作。
2.2 安装配电箱配电箱选好位置后，接下来就开始安装了。
首先，要把配电箱的背板固定在墙上。
使用膨胀螺丝，把它牢牢地拧上，确保不会掉下来。
然后，把配电箱的前盖打开，看到里面那些五颜六色的电线了吗？别担心，按照说明书上的接线图来连接就行了。
注意，每根线都有它的“家族”——比如火线、零线、地线，它们各自要找对“家”。
记得在接线的时候，把电线的绝缘层剥开一点点，用绝缘胶带包好，以防漏电。
最后，把配电箱的前盖合上，用螺丝固定好，这样配电箱就安稳了。

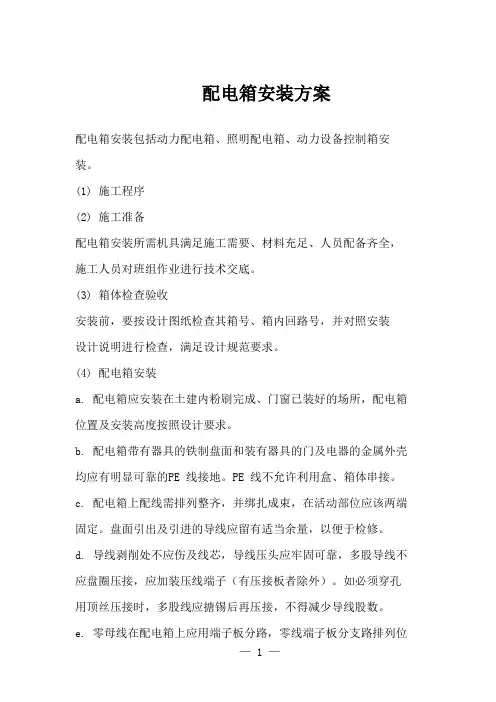

配电箱安装方案
配电箱安装方案1. 简介本文档旨在提供一个完整的配电箱安装方案，包括所需材料、安装步骤和注意事项。
配电箱是电力系统的重要组成部分，用于对电力进行分配和控制，确保电力供应的可靠性和安全性。
2. 所需材料在开始安装配电箱之前，您需要准备以下材料：•配电箱：根据需求选择合适的配电箱，建议选用标准化产品，满足现有电力系统的要求；•电缆：根据实际情况选择合适的电缆，包括进线电缆和出线电缆；•接线端子：用于连接电缆和配电箱的接线端子，确保正常的电力传输；•电气元件：如断路器、保险丝和电能表等，根据需求选择合适的电气元件；•接地线：用于接地保护，确保电力系统的安全性；•工具：包括螺丝刀、扳手、钳子和电缆剥线器等。
3. 安装步骤3.1 确定合适的位置首先，根据实际情况确定配电箱的位置。
通常情况下，配电箱应安装在干燥通风的室内，远离易燃物品，并保证方便维护。
同时，需要确保配电箱与主电源之间的距离符合安全要求。
3.2 安装配电箱接下来，按照以下步骤安装配电箱：1.使用螺丝刀和扳手，将配电箱固定在选定的位置上。
确保配电箱牢固稳定。
2.使用电缆剥线器，将进线电缆和出线电缆的绝缘层剥离。
3.将进线电缆连接到配电箱的主电源输入端口。
使用扳手紧固接线端子，确保连接牢固。
4.将出线电缆连接到配电箱的分支输出端口。
同样使用扳手紧固接线端子。
5.检查所有连接是否紧固无松动。
3.3 安装电气元件一般情况下，配电箱需要安装断路器、保险丝和电能表等电气元件。
1.根据需要，在配电箱上安装断路器。
确保断路器与对应的回路连接，并正确安装在配电箱中。
2.安装保险丝。
根据实际情况选择合适的保险丝规格，并插入到保险丝座中。
3.安装电能表。
根据配电箱的设计，在合适的位置上安装电能表，并与电缆进行连接。
3.4 接地保护在安装配电箱时，接地保护是非常重要的。
确保以下步骤得到正确执行：1.选择合适的接地点。
接地点通常位于配电箱附近的地面上，选择合适的接地电阻。
配电箱安装方案
配电箱安装方案配电箱安装包括动力配电箱、照明配电箱、动力设备控制箱安装。
(1) 施工程序(2) 施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，施工人员对班组作业进行技术交底。
(3) 箱体检查验收安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。
(4) 配电箱安装a. 配电箱应安装在土建内粉刷完成、门窗已装好的场所，配电箱位置及安装高度按照设计要求。
b. 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE 线接地。
PE 线不允许利用盒、箱体串接。
c. 配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。
盘面引出及引进的导线应留有适当余量，以便于检修。
d. 导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压接板者除外）。
如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。
e. 零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。
f. 配电箱上的母线应套上有黄（A 相），绿（B 相），红（C 相），兰（D 相）等颜色色带，双色线为保护地线（黄/绿，也称PE 线）。
g. 配电箱上开关、仪表应牢固、平正、整洁，间距均匀，端子无松动，启闭灵活，零部件齐全。
明装配电箱明装配电箱采用型钢固定和膨胀螺栓直接固定两种方式，具体采用何种方式根据配电箱内随机文件确定，在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。
暗装配电箱先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和墙体装饰面。
安装盘面要求平整，周边间隙均匀对称，门平正，螺栓垂直受力均匀。
落地配电箱落地配电箱基础槽钢预埋铁都应在土建浇捣砼时埋入。
基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。
《配电板的安装》教学设计
照明电路配电板的安装授课教师徐艳授课班级高一电子技术应用课程名称电工技术基础与技能使用教材《电工技术基础与技能》高等教育出版社主编陈雅萍课堂类型理实一体化教学学时2学时教学目标知识目标：掌握照明电路配电板的基本组成及各元器件的作用；掌握配电板安装及布线工艺。
能力目标：能根据设计方案进行配电板安装；并进行故障检测。
情感目标：让学生在实践过程中体会到团队合作意识和”6S”管理理念。
教学重难点教学重点：根据设计方案进行配电板安装。
教学难点：配电板检测及简单故障分析。
教学方法情景教学法、任务驱动法、岗位教学法学法小组讨论、动手操作、总结评价教具准备PPT课件、教案、任务书、实训工具等教学过程与时间分配主要教学内容及步骤设计思路及分分析创设情境引入新课（3分钟）提出任务：老师家里新装修，要对家庭的电气线路进行接线，为了安全用电和方便用电需要安装配电板，请大家帮我家安装一个配电板。
该如何安装呢？为学生创造具体的教学情境和工作任务，直观而又贴近生活实际。
教学过程与时间分配主要教学内容及步骤设计思路及分分析图片展示，提出问题：图片启发,通过三个问题引导学生认识配电板。
图片启发初识配电板（20分钟）问题一：一般家庭配电箱中有哪些元器件？教师活动：引导学生观察，结合日常生活经验认识元器件。
学生活动：小组思考、交流，确定配电板的组成。
问题二：各元器件有不同的规格型号，我们如何选择？教师活动：提供家里用电器功率表。
学生活动：小组讨论，依据元器件选用原则选择元器件的型号。
选用原则１．带漏电保护的自动空气开关的选择：要与整个回路的功率相匹配2．单相电能表的选用必须与用电器总功率相适应。
3．分路开关：选用数量由负责回路个数决定，规格大小要与负载回路功率相匹配。
问题三：怎样布局设计照明电路配电板呢?教师活动：设计标准：根据照明电路配线图，结合安装板的大小及元器件的大小，合理绘制元器件布局图，要求布局合理、美观大方。
500mm×300mm学生活动:观察、思考，根据电流流向确定各元器件的安装顺序。
配电箱配电柜安装方案
配电箱配电柜安装方案一、编制原则及依据1、编制原则：（1）安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、施工顺序安排合理、确保安全的原则确定施工方案。
（2）优质高效的原则加强领导，强化管理，优质高效。
施工中强化标准化管理，招标采购原材料，合理组织均衡生产，适时量本分析，确保成本最小化，最大限度降低工程造价。
（3）方案优化的原则科学组织、合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，避开冬雨季施工，在保证安全、确保质量、满足工期、有利环保的原则下对施工方案进一步优化。
2、编制依据：施工组织设计、类似施工经验、相关设计规范、设计图纸二、施工工期及质量、安全施工目标1、工期目标：计划于10月1日开工，暂定工期60天，于11月29日完成，施工时以业主批准的实际开工日期为准。
2、质量目标：业主要求本工程质量等级为符合质量验收标准，在确保工程质量达到要求的基础上，努力将本工程建成各方都能满意的优质工程。
3、安全目标：（1）安全生产，无伤亡事故；（2）杜绝重大机械设备事故；（3）杜绝交通事故。
三、施工方案及流程1、配电柜安装A、开箱检查：按照设备清单、施工图纸以及设备技术资料，核对设备本体及附件的规格等应符合设计要求，附件、备件、产品合格证件、技术资料、使用说明书齐全，外观无损伤及变形，油漆完整，柜内电器装置及元件齐全，无损伤，并做好检查记录。
B、基础型钢安装按图纸要求预制加工基础型钢支架，并刷好防锈漆，用膨胀螺栓固定在所安装位置的混凝土上，用水平尺找平找正，在基础型钢内预留出接地扁钢端子。
配电柜安装后，用接地线与柜内接地排连接好。
C、柜盘稳装按施工图纸的布置，按顺序将柜放在基础槽钢上，找平、找正。
柜体与基础槽钢、柜体与柜体，柜体与测挡板用镀锌螺丝连接。
进入箱、柜的二次线或电缆，应固定牢固，排列整齐，留有余量，避免交叉，屏蔽电缆的屏蔽层要与接地线连接，接线时必须按图施工，无论插接或螺栓连接，应牢固可靠。
家用配电箱安装方法及安装要点
家用配电箱安装方法及安装要点大家好呀，今天咱们聊聊一个在家居生活中非常重要的东西——家用配电箱！说到配电箱，可能有的小伙伴会皱眉，觉得这是一件非常复杂的事情。
其实，安装配电箱并没有想象中那么可怕，反而是一件很有意思的事情，像是在拼图一样。
那我们就一步一步来，看看这个电的“大管家”是怎么工作的吧！1. 配电箱的基本概念1.1 什么是配电箱？配电箱，顾名思义，就是家里电力分配的一个“指挥中心”。
它的主要任务就是把从电网来的电分配到家里的各个角落。
你要是喜欢用电，冰箱、洗衣机、电视机，都得靠它来供电。
可以说，配电箱是我们生活中的“电力总管”。
1.2 配电箱的构成配电箱里面有几个重要的部件，比如说断路器、漏电保护器和一些接线端子。
简单说，断路器就像是“保险”，遇到过载或短路就会自动跳闸，保护你的家电。
而漏电保护器就像是“安全卫士”，能防止漏电带来的伤害。
这些部件相辅相成，确保我们的用电安全。
2. 配电箱安装的准备工作2.1 安装工具的准备在动手之前，咱们得先准备好工具。
什么工具呢？一般来说，需要螺丝刀、电钻、剥线钳、万用表等等。
别小看这些小工具，它们可是我们安装配电箱的好帮手哦！此外，最好备上手套和护目镜，安全第一，保护好自己才能安心搞安装。
2.2 选址的重要性接下来就是选址了，配电箱可不能随便放。
在选择位置的时候，得考虑几个要素：比如说通风好、方便接线、不潮湿等等。
一般来说，配电箱放在离地面一米左右的地方最为合适，这样方便我们日常检查和维护，谁也不想低着头爬来爬去吧！3. 安装步骤3.1 确定线路好了，工具和位置都准备好了，就可以开始动手了！首先，我们要先确定好电源线路。
这一步非常关键，要确保电源的电线安全且符合规范。
如果不确定，最好请专业的电工来帮忙。
毕竟，安全是第一位的，别图省事，出了问题可就麻烦了。
3.2 固定配电箱接着就是把配电箱固定在墙上。
用电钻把预先打好的孔装上膨胀螺丝，确保配电箱稳稳当当，不会随便晃动。
家用配电箱安装方法
家用配电箱安装方法
家居装修中水电阶段是装修过程的一大要点。
家庭电路的铺设更是至关重要的环节,家庭配电箱安装涉及到家居用电的平安。
1、明装配电箱，配电箱安装在墙上时，应采纳开脚螺栓(胀管螺栓)固定，螺栓长度一般为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。
对于较小的配电箱，也可在安装处预埋好木砖(按配电箱或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。
2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。
在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。
3、配电箱应安装坚固，横平竖直，垂直偏差不应大于3mm;暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。
这样，在装卸熔芯时不会触电。
瓷插式熔断器应垂直安装。
5、配电箱内的沟通、直流或不同电压等级的电源，应具有明显的标志。
照明配电箱内，应分别设置零线(N 线)和爱护零线(PE 线)汇流排，零线和爱护零线应在汇流排上连接，不得绞接，应有编号。
6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘爱护套。
金属壳配电箱外壳必需牢靠接地(接零)。
配电柜配电箱安装（完整资料）.doc
配电柜配电箱安装（完整资料）.doc此文档下载后即可编辑照明配电箱安装技术交底一、基本要求1．建筑电气工程施工现场的质量管理，队应符合现行国家标准《建筑工程施工质量验收统一标准》尚应符合下列规定：（1）安装电工，焊工和电气调试人员等，按有关要求持证上岗：（2）安装和调试用各类计量器具，应鉴定合格，使用时应在有效期内。
2．接地(PE)或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
3．成套配电柜、控制柜及动力、照明配电箱应符合下列规定：（1）查验合格证和随带技术文件，实行生产许可证和安全认可证制度的产品，有许可证编号和安全认证标志，不间断电源挂有出厂实验记录。
（2）外观检查：有铭牌，柜内元器件无损坏丢失，接线无脱焊或松动，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。
4．成套配电柜，控制柜和动力，照明配电箱安装应按下列程序进行：（1）埋设的基础型钢和柜下的电缆沟等相关建筑物，检查合格，才能安装配电柜。
（2）室内外的落地动力配电箱的基础验收合格，且对埋入基础的电线导管电缆导管进行检查，才能安装箱体。
（3）墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），抹灰前预留、预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。
（4）接地(PE)或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入运行。
二、施工准备1．技术准备（1）施工图纸、设备产品合格证等技术资料齐全。
（2）施工方案、技术、安全、消防措施落实。
2．主要机具（1）安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锺子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。
（2）测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、钢板尺、线坠等。
户内配电箱原理教学设计
户内配电箱原理教学设计一、引言在现代社会中，电力已经成为我们生活中不可或缺的一部分。
配电箱作为整个电力分配系统的重要组成部分，其功能是将主电路的电能传输到各个负载设备上。
因此，了解户内配电箱的原理和工作机制对于电气工程专业的学生来说非常重要。
本文将针对户内配电箱的原理进行教学设计，并介绍相应的教学内容，以帮助学生更好地理解户内配电箱的工作原理。
二、教学内容1. 介绍户内配电箱的基本概念和作用：首先，需要向学生介绍户内配电箱的基本概念和作用。
说明配电箱是什么、它在电力系统中的作用以及为什么需要使用配电箱。
2. 配电箱的主要组成部分：详细介绍配电箱的主要组成部分，包括主断路器、分路断路器、电缆连接器、熔断器等。
说明每个组成部分的作用和功能，以及它们在电力系统中的位置和连接方式。
3. 户内配电箱的工作原理：详细介绍户内配电箱的工作原理，包括电能的传输、电流的分配和过载保护等。
通过图解和实例说明，让学生了解电能是如何从主电路传输到各个负载设备上，并且能够理解电流如何在配电箱内部分配和控制。
4. 安全注意事项：强调学生在操作户内配电箱时需要注意的安全事项，包括必须保持手部干燥、不得用湿手触摸配电箱、禁止在配电箱内存放易燃物品等。
通过实际案例，让学生了解因不注意安全导致的事故和后果，并教授正确的操作方法，提高学生的安全意识。
5. 实验设计：设计一系列与户内配电箱原理相关的实验，帮助学生巩固所学的知识。
例如，通过实验让学生了解电流的分配规律、熔断器的作用、过载保护的原理等。
实验过程中，学生需要独立操作配电箱，并记录实验结果和分析数据。
三、教学方法1. 多媒体讲解：通过多媒体资料，包括图表、动画和视频，向学生讲解户内配电箱的原理。
多媒体讲解可以直观地展示电流的分布和配电箱内部的工作机制，帮助学生更好地理解。
2. 实践操作：设计实践操作环节，让学生亲自操作户内配电箱，实际感受电能的传输和电流的分配。
操作过程中，教师需要进行指导和解答学生的问题，确保学生能够正确操作，并且理解操作的原理。
电柜组装教学设计方案
一、教学目标1. 知识目标：（1）掌握电柜组装的基本原理和步骤；（2）了解电柜中常用电气元件的名称、功能及安装方法；（3）熟悉电柜组装过程中应注意的安全事项。
2. 技能目标：（1）能够独立完成电柜的组装；（2）具备一定的电气维修和故障排查能力；（3）提高动手操作能力和团队协作能力。
3. 情感目标：（1）培养学生对电气行业的兴趣和热爱；（2）培养学生的安全意识，提高自我保护能力；（3）增强学生的自信心和团队精神。
二、教学内容1. 电柜组装基本原理及步骤；2. 电柜中常用电气元件的名称、功能及安装方法；3. 电柜组装过程中的安全注意事项；4. 电柜组装实践操作。
三、教学过程1. 理论教学阶段（1）教师讲解电柜组装的基本原理和步骤，让学生了解电柜组装的基本流程；（2）介绍电柜中常用电气元件的名称、功能及安装方法，让学生掌握电气元件的基本知识；（3）讲解电柜组装过程中的安全注意事项，提高学生的安全意识。
2. 实践操作阶段（1）教师示范电柜组装过程，让学生跟随操作；（2）学生分组进行电柜组装实践操作，教师巡回指导；（3）学生在实践中发现问题，教师及时解答，共同解决。
3. 总结与评价阶段（1）教师总结电柜组装过程中的关键点和注意事项；（2）学生展示自己的作品，教师进行评价和指导；（3）学生互相交流学习心得，分享实践经验。
四、教学方法1. 讲授法：教师讲解电柜组装的基本原理、步骤、电气元件知识及安全注意事项；2. 示范法：教师示范电柜组装过程，让学生跟随操作；3. 实践操作法：学生分组进行电柜组装实践操作，教师巡回指导；4. 互动法：教师与学生、学生与学生之间进行互动交流，共同解决问题。
五、教学评价1. 课堂表现：学生参与课堂讨论、提问、回答问题的积极性；2. 实践操作：学生完成电柜组装的速度、质量、安全意识；3. 总结评价：学生对电柜组装知识的掌握程度、实践操作能力、团队协作能力。
通过以上教学设计方案，使学生掌握电柜组装的基本知识和技能，提高学生的动手操作能力和团队协作能力，为电气行业培养高素质人才。
2-50.配电箱线路安装 教学设计1
学习内容：
教材选用国家规划教材《电工技术基础与技能》，苏永昌主编，高等教育出版社出版。本课程是中职电类及相关专业的专业基础核心课程。
它的任务是使学生具备高素质的初、中专业人才必备的电工基础工艺知识和基本操作技能。为学生学习后续专业技能课程、具备符合行业岗位要求的电工技术技能打下基础。
（2）能力目标：
①学生能够正确识读电路图。
②学生能够对电路组成器件进行检测和安装。
③能够按图施工，根据行业工艺要求对配电线路进行安装、调试、总装和运行。
（3）情感目标：
①学生以小组形式学习，培养学生团队合作意识、人际交往能力以及学生自主学习的能力和独立完成任务的能力。
②通过利用信息技术来刺激学生学习的兴趣，同时，培养学生安全操作文明生产的岗位素养。
二维码扫描
问卷网站
利用二维码扫描和评价网站，学生反馈对教学的建议和意见，教师可在后台进行统计、分析，用作改良后续教学。
七、教学流程设计
八、教学过程具体设计
环节
时间分配
教师活动
学生活动
设计意图
1.情景创设：
企业收到生产订单，现需要生产一批三相四线配电箱。
课前
将企业真实产视频、生产任务单与能够直观动态展示配电箱实现功能的教学视频上传至校园学习平台，向学生呈现。
3、学习、性格特点：该班大部分学生性格开朗、好动，喜欢动手操作，乐于尝试新鲜事物，敢于接受挑战。学生在学习过程中学习态度较认真，但学习专注度不够，注意力较容易分散，却对单纯的理论学习积极性与参与性不够高。所以结合以基于工作过程的真实项目为载体，更易于调动学生的主动性和积极性，树立学生对学习的自信，规划自己的职业方向。
配电箱线路安装教学设计
所属学科
示范课教案——家庭配电箱安装.doc号
示交流电
【导入新课】我们的日常生活离不开电，那么电是如何走
进工厂及千家万户的？
波形图；复
【相关的理论知识讲解】：
习 旧 知 为 设问
新知识讲
解做好准
备。
根据学生
原有知识
【新课讲授】
电力输送系统的基本环节？如何输电？什么是进户线与接 户线？ 你见过家庭配电箱吗？ ？照明电路的两根线分别叫什么线、怎样区分、 ？电能表、保险的安装顺序是什么、为什么
1、安装原理图
媒体教学，
①用于保护电器的熔断器应安装在总开关的后面；用 于线路隔离的熔断器应安装在总开关的前面。
②插入式熔断器和管式熔断器必须垂直于地面安装， 不能横装或斜装。
配电箱的安装，布局要整齐、对称、整洁、美观，导线横平、 坚直，弯曲成直角。 2． 漏电断路器的安装
问题：如何安装漏电断路器？
教师语：由空气开关组成的配电板安装。
提出其他 关于照明 系统的问 题引发学 生思考
学习焦点
多媒体显 示输电的 过程
与学生讨 论完毕后
是“疑“教 归纳总结 提出的问
师 通 过 设 题。
疑问，把学
生引到问
认真观 察观看 图片， 思考、
题上来。另 外通过这
讨论、 提问、 回答、 质疑
几个画面
的展示，也
可让学生
【课堂小结】（ 1．对理论知识进行概括和总结。 2.对学生的电阻装配完成情况进行评价
行互查 互评， 增加课 堂的互 动性
培养学 生分析 问题剞 劂问题 的能力
次）操作试验按钮，检查漏电断路器的保护功能是否正常。
习兴趣
进行随机 指导，并及 时讲解遇 到的问题
教生互动：
观察 成品 配电 板，领 会其 质量 要求。
配电箱配电柜安装
一、配电箱配电柜安装（一）第一条配电箱安装1.配电箱安装工艺流程：施工准备→弹线定位→箱体安装→跨接地线→箱芯安装→配接线→绝缘摇测→送电试运行2.照明、动力配电箱安装2.1配电箱的安装高度底面距地应不低于1.5M，箱内衬板应为难燃或阻燃材料，配电箱开孔应与配管吻合，并应在订货时就明确提出敲落孔的数量及规格，否则应用开孔器现场开孔；不得采用电、气焊切割。
2.2明装配电箱采用金属膨胀螺栓可在混凝土墙上固定配电箱，金属膨胀螺栓的大小应根据箱体重量选择。
其方法是根据弹线定位的要求，找出墙体及箱体固定点的准确位置，一个箱体固定点一般为四个，均匀地对称于四角，用电钻或冲击钻在墙体及箱体固定点位置钻孔，其孔径应按刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。
最后将箱体的孔洞与墙体的孔洞对正，注意应加镀锌垫、平垫，将箱体稍加固定，待最后一次用水平尺监护箱体调整平直后，再半螺栓逐个拧牢。
2.3箱盘二次回路接线（1）盘（箱）内配线整齐，无绞接现象。
导线连接紧密，不伤芯线，不断股。
垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，如多股导线与端自排连接时，应加装压线端子（鼻子），然后一起刷锡，再压接在端子排上。
如与压线孔连接时，应把多股导线涮锡后穿孔用顶丝压接，注意不得减少导线股数。
（2）照明盘（箱）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。
（3）配电箱内应设PE线和N线端子排（汇流排），并应安装操作方便，引进PE线和N线应先进端子排，然后由端子排处引向各配线点。
（4）箱内器具应安装牢固、整齐，箱内配线应排列整齐，美观并有余量，导线较多时应绑扎成束，并按配线顺序理顺逐个剥削套入标志头压线。
2.4试验调整（1）盘（箱）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
户内配电箱的方案设计和安装
户内配电箱的方案设计和安装户内配电箱是家庭用电的核心设备之一，它能够对进入家庭的电量进行分配和控制，保障电器的正常使用和家庭居住的安全。
下面就户内配电箱的方案设计和安装进行阐述。
方案设计1.确定用电品质和配电功率：首先要做的是确定用电品质，如三相电、单相电等，根据用电品质确定家庭的总用电功率。
然后确定各个用电设备的功率需求，根据需求确定配电功率，一般情况下，家庭总用电功率不能超过预定的配电功率。
2.选择合适的配电箱：选择配电箱一定要考虑安装环境、空间大小、配电功率要求等因素，比如要注意配电箱的尺寸是否合适、是否能够满足需求、是否安装方便等。
同时，要选用可靠的、具有一定防护等级的配电箱。
在选择配电箱的时候，要根据配电箱的质量、信誉、价格等综合考虑。
3.进行布线和接线：根据配电箱的布局设计家庭的电路、照明、插座等位置，然后对配电箱进行接线，保证每个电器、开关、插座都有安全可靠的电源。
要注意电线的规格、颜色、长度、接线位置等。
安装步骤1.选择安装位置：安装时要选择平整、通风、干燥、无火源的场所，并在周围设置一定的防护措施，避免外来干扰。
2.安装支架：安装配电箱时，需要将配电箱支架固定在安装位置上，使其不易晃动，要注意支架的高度要合适。
3.安装来电终端：必须安装来电终端，以方便将电线通过终端进入配电箱。
来电终端必须与主电路连接，要根据要求正确接线。
4.进行接线：按照设计方案进行接线，保证接线正确、可靠，杜绝错接、交错等情况的发生，插座必须根据各自的电器要求接线，注意电线的长度，能保证一定的余量。
5.安装漏电保护器和开关：配电箱中必须安装漏电保护器和开关，以保证电器使用安全。
6.接通电源：全部接线后，确认接线无误后可以接通电源，在正常运行时应定期检查配电箱内是否有异常情况或缺陷，及时进行维修或清洁。
上述便是户内配电箱的方案设计和安装，需要特别注意的是安全和规范，将家庭居住的用电安全和生活舒适放在第一位。
教案课题十二、进户装置及配电板的安装
进户装置及配电板的安装一、进户装置安装（一）进户装置的安装进户装置是户内、外线路的衔接装置，是低压用户建筑内部线路的电源引接点。
它由进户线杆（或角钢支架上装的绝缘子）、进户线（从户外第一支持点到户内第一支持点之间的连接绝缘线）、进户管等组成。
1. 进户杆的安装凡是进户点低于2.7m或接户线因安全需要而升高等原因，都需要加装进户杆来支持接户线和进户线。
进户杆一般采用混凝土电杆或木杆两种。
2.进户线的安装(1)、进户线必须选用绝缘良好的铝线或铜线，铝线截面积不得小于2.5mm2铜线截面积不得小于1.5mm2,进户线中间最好不要由接头。
进户线穿墙时，应套上瓷管、塑料管或钢管。
(2)、进户线安装时应有足够的长度，户内一端一般接与总开关盒或熔丝盒内；户外一端与接户线连接后应保持200mm的驰度。
(3)、进户管的安装常用的进户管由瓷管、塑料管和钢管。
（二）、配电板(箱)的制作与组装量电装置通常由进户总熔断器、电能表和电流互感器等组成。
配电装置一般由控制开关、过载及短路电器等组成，容量较大的还装有隔离开关。
一般将总熔断器装在进户管的墙上，而将电流互感器、电能表、控制开关、短路和过载保护电器均安装在同一块配电板上，如图3-10所示。
图3-10小容量配电板1．电流互感器的安装(1)、电流互感器次级标有“K1”或“+”的接线桩与电度表电流线圈的进线桩连接；标有“K2”或“—”的接线桩与电度表出线桩连接，不可接反。
电流互感器初级标有“L1”或“+”的接线桩应接电源进线，标有“L2”或“—”的接线桩应接出线。
(2)、电流互感器二次侧的“K2”或“—”接线桩的外壳和铁心都必须可靠接地，电流互感器应装在电能表上方。
(3)、电能表的安装电能表有单相电能表和三相电能表两种。
A 单相电能表的接线单相电能表有4个接线端从走到右按照1、2、3、4编号。
接线方法一般按号码1、3接电源进线，2、4接出线。
也有1、2是电源进线3、4是出线要按照电能表接线盒上的接线图进行接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、了解电能表、空气开关的用途 4、会合理选用元器件的规格和掌握其安装要求。 【能力目标】：通过实际操作强化学生的实际操作能力，熟练学生
的技能。把课堂上的知识技能与实际结合起来，达学以
【教学目的】
致用的目的。另外养成学生将课堂知识与日常生活生产 相联系的学习习惯。从而使学生自主的将课堂知识映射
到生活生产中。
教师语：由空气开关组成的配电板安装。பைடு நூலகம்
提出其他 关于照明 系统的问 题引发学 生思考
学习焦点
多媒体显 示输电的 过程
与学生讨 论完毕后
是“疑“教 归纳总结 提出的问
师 通 过 设 题。
疑问，把学
生引到问
认真观 察观看 图片， 思考、
题上来。另 外通过这
讨论、 提问、 回答、 质疑
几个画面
的展示，也
可让学生
在学生操 作过程中
漏电断路器的安装接线应按产品使用说明书规定的要求进行， 边讲解，边
主要注意以下几点：
１、产品接线端子上标有电源侧和负载侧的，必须按规定接线，不 PPT 演示，
能反接。
２、漏电断路器只能使用在电源中性线接地的系统中，对变压器中 让 学 生 同
性线与地绝缘的系统不起保护作用。在接线时，不能将漏电断路器
【课堂小结】（ 1．对理论知识进行概括和总结。 2.对学生的电阻装配完成情况进行评价
行互查 互评， 增加课 堂的互 动性
培养学 生分析 问题剞 劂问题 的能力
输出端的中性线重复接地，否则漏电断路器将发生误动作。
步学习，以
３、单极两线和三极四线（四极）的漏电断路器产品上标有Ｎ极和
Ｌ极，接线时应将电源的中性线接在漏电断路器的Ｎ极上，火线接 降 低 学 习
在Ｌ极上。
４、漏电断路器在第一次通电时，应通过操作漏电断路器上的"试 难度，增加
验按钮"，模拟检查发生漏电时能否正常动作，在确认动作正常后， 方可投入使用。以后在使用过程中，应定期（厂方推荐每１个月１ 学 生 的 学
次）操作试验按钮，检查漏电断路器的保护功能是否正常。
习兴趣
进行随机 指导，并及 时讲解遇 到的问题
教生互动：
观察 成品 配电 板，领 会其 质量 要求。
1、 在保证速度和正确度的前提下再去追求工艺（时间较短）。 2、 进行安全教育、规范教育和节约教育。
【学生活动】
在学生操 作过程中 进行随机 指导，并及
难点：学会照明电路配电板的安装，并会简单的故障分析
1、家庭配电板电路的安装
【教学难点】 2、接线工艺
【教学教法】 讲授法、问答法、课堂演示法、启发法和小组讨论法。
设计意图 教学活动
教学环节与主要内容
【组织教学】清点人数、整顿纪律
教师活动 多媒体显
学生活 动
【复习】单相交流电的波形图，交流电 三要素。
理清本节 课程思路， 对学生本 节课程学 习的知识 做最后一 次梳理。
1、根据接线图对日光灯电路中镇流器、启辉器、灯管等进行装 接。
2、进行控制电路的装接（漏电保护器、开关、熔断器）。 3、完成整个电路的接线工作。 4、以小组为单位进行互查互评。 5、视学生的完成情况，选取完成较好的进行通电。
学生 3 人为一 个小 组，增 强学生 的合作 意识， 更能进
示交流电
【导入新课】我们的日常生活离不开电，那么电是如何走
进工厂及千家万户的？
波形图；复
【相关的理论知识讲解】：
习 旧 知 为 设问
新知识讲
解做好准
备。
根据学生
原有知识
【新课讲授】
电力输送系统的基本环节？如何输电？什么是进户线与接 户线？ 你见过家庭配电箱吗？ ？照明电路的两根线分别叫什么线、怎样区分、 ？电能表、保险的安装顺序是什么、为什么
强调指出， 时 讲 解 遇 在 布 线 过 到的问题。 程 中 ，， 不 出 示 评 价 准 有 “ 接 标准 头 ”。 除 了 在日光灯 电路中，镇 流器接线 有“接头” 外，
1、制作配电板：
2、在配电板上排列仪表和器件： 排列原则：面板上方排测量仪表。
各回路的仪表、开关、熔断器互相对应。 布局有利于操作、安装、维修的方便。 整齐、美观。
1、安装原理图
媒体教学，
①用于保护电器的熔断器应安装在总开关的后面；用 于线路隔离的熔断器应安装在总开关的前面。
②插入式熔断器和管式熔断器必须垂直于地面安装， 不能横装或斜装。
配电箱的安装，布局要整齐、对称、整洁、美观，导线横平、 坚直，弯曲成直角。 2． 漏电断路器的安装
问题：如何安装漏电断路器？
所学知识 具有完整
毎组 在自 己的
性
配电
板上
试着
排列
仪表
和器
件。
讨论；
排列
配电箱的作用：配电箱是连接电源与用电设备的中间装置，
原则。
它除了分配电能外，还具有对用电设备进行控制、测量、
指示及保护等功能。
观察
1 配电板组成 该线路由自动空气开关电能表、分路开关、零线接线排及若干连接 导线组成。其中自动空气开关和漏电保护器两者组合为一，即带漏 电保护的自动空气开关。 2.配置说明 分路开关可根据负载回路的个数来确定多少。负载回 路的配置个数可根据实际情况进行，即空调器回路，照明、厨房电 源插座回路，卫生间电源插座回路，精密电器回路等。 （（（（二主 要元器件主要元器件主要元器件主要元器件介绍（一）相关的实践 知识
【情感目标】：1、通过理实一体化课程来讲理论与实践紧密的联系
起来，达到更好的教学效果，有利于培养学生的学习兴
趣。
2、通过项目教程来使学生明确所学知识的用处，明确学
习目标，达到学以致用的目的。
【教学重点】
重点：1. 学会照明电路配电板的安装，并会简单的故障分析 2. 会合理选用元器件的规格和掌握其安装要求。 3、了解漏电保护器、空气开关的作用
【家庭配电箱的安装】
【教 师】 【班 级】 【课 题】 【授课时间】
李文 12-4 机电 家庭配电箱的安装 2013 年 1 月 23 日
【学 校】 【课本名称】
【地 点】 【授课时数】
青岛市技师学院 电工基础 4-103 1 课时
【知识目标】：
1、了解为什么用高压输电。
2、知道减少远距输送电能损失的主要途径。
图纸 投影， 思考 配电 板仪 表和 器件 排列
的规
律，回
答配
电板
仪表
和器
【理论讲解】： 1. 电度表的安装
件排 PPT 演示文 列 的 稿 进 行 多 原则。
问题：怎样安装电度表？
用电笔找出电源的火线（相线）和零线，按表上的线 路图接到单相电度表的四个接线柱上， 1.3 进线，2.4 出 线，进线 1 是相线，3 是零线，出线 2 是相线，4 是零线。 电表应放正，并装在干燥处，高度为１．８～２．１米， 便于抄表和检修。装好后，拧亮电灯，电度表转盘应从左 向右转动。
