家用配电箱安装方法及安装要点
家用配电箱安装方法及安装要点1. 安装前的准备工作嘿，朋友们！说到家用配电箱，咱们得先聊聊怎么准备。
你知道配电箱就像是咱们家的电力“大管家”，它得把电流分配得妥妥当当，让家里的每个角落都能“电力满满”！所以，安装之前，咱们得先准备好一些东西。
1.1 选择合适的配电箱首先，咱们要选择一个合适的配电箱。
哎呀，这个可是非常关键的，别小看了它的作用。
配电箱有大有小，你得根据家里的电力需求来选择。
一般来说，家用的配电箱要是有足够的空余位置，能容纳你未来可能会增加的电器，比如你心心念念的新冰箱呀，或者是想要装的空调。
总之，选一个大一点的箱子，才不会让人感觉像是把大象塞进了鞋盒。
1.2 准备工具和材料安装之前，工具得准备齐全。
这就像是做饭之前得把菜准备好一样，工具缺一不可。
你需要螺丝刀、绝缘胶带、测电笔、以及电线，这些是必备的“厨具”。
然后，安全第一！记得准备好绝缘手套和安全眼镜，确保万无一失。
就像是做菜要带围裙，安装电器也要做好“安全防护”。
2. 安装步骤好了，咱们正式开始安装配电箱了。
别紧张，跟着我一步一步来，保证让你“装”得心满意足！2.1 选择安装位置首先，要选择一个合适的位置来安装配电箱。
通常，它会被装在墙壁上，离地大约1.5米的位置比较合适。
这样既方便你操作，又能避免小孩子乱摸。
选择的位置要远离潮湿的地方，也不要在厨房旁边，避免电箱被油烟熏得“黑乎乎”的。
就像你挑选房子一样，位置得“黄金地段”，才能保证它安安稳稳地工作。
2.2 安装配电箱配电箱选好位置后，接下来就开始安装了。
首先，要把配电箱的背板固定在墙上。
使用膨胀螺丝，把它牢牢地拧上，确保不会掉下来。
然后，把配电箱的前盖打开，看到里面那些五颜六色的电线了吗？别担心，按照说明书上的接线图来连接就行了。
注意，每根线都有它的“家族”——比如火线、零线、地线，它们各自要找对“家”。
记得在接线的时候，把电线的绝缘层剥开一点点，用绝缘胶带包好，以防漏电。
最后，把配电箱的前盖合上，用螺丝固定好，这样配电箱就安稳了。
家庭装修配电箱如何配比及布线
、照明灯建议两个回路。
一般现在装修公司，大多是把照明线路设计成一个回路。
这里建议两个回路的原因就是避免照明线路一旦跳闸，家里一片黑。
可以客餐厅的灯用一条1.5平方电线的回路，房间、厨房、卫生间的灯用一个回路。
具体的划分，可以根据电工师傅走线的方便。
（按国家标准，家庭装修是要求用2.5平方以上的线，国家定这个标准时，可能没有考虑到现在节能灯的大量应用，1.5平方的电线已经完全可以满足家庭照明的需要。
）
6、其他的特殊要求。
其实以上回路的划分已经充分的考虑到安全性和使用性了，对于一般家庭来说，是非常够用了，所以，不用再次细分，不过有些家庭有一些特殊的大功率电器，比如即热式电热水器，那么这样的电器就需要单独划分一个回路了，还有一些家庭把电冰箱单独划分一个回路，也是可行的。
一个是冰箱常年使用，单独回路可以保证电线老化慢，然后如果出门几天，其他的回路可以全部关闭，只留冰箱使用。
二、配电箱中的断路器如何配套
现在很多电工施工时完全乱配，根本不计算功率，把断路器配得很大，断路器的目的是什么？就是在超负荷的时候跳闸保护电器和电路，如果配得太大，那么可能遇到问题时就会因为不能及时跳闸而造成损失或安全隐患。
实际计算很简单，就是安培==功率/电压。
如果严格按照电器规范来做，一般1.5的配16A的，2.5的配20A的，4个平方的配25A的也是可行的。
至于总断路器两室的的配2P40A的是足够的了，三室的可以配2P63A的。
户内配电箱的方案设计和安装
户内配电箱的方案设计和安装前言户内配电箱作为一种重要的电力设备，对于房屋内的电力供应至关重要。
一个合理的方案设计和安装能够为用户带来安全、方便、可靠的用电体验。
本文将介绍户内配电箱的方案设计和安装，以供广大用户参考。
设计要点户内配电箱的方案设计需要考虑以下要点。
1. 户内配电箱的位置相对于配电房，户内配电箱位置选择存在一定限制。
一般来说，户内配电箱的位置最好选择在居室不易受到影响的地方，如走廊、门厅等位置。
选择良好的位置能够最大限度地保证用电安全，并方便安装和维护。
2. 用电负荷估算在进行户内配电箱的方案设计前，需要对用电负荷进行合理估算。
合理估算用电负荷能够为户内配电箱的容量及线路设计提供指导，避免电气故障的发生，同时合理使用电力资源。
3. 线路的设计在进行线路的设计时，需要考虑以下要点：•所有用电器具的需求电流、电压等参数。
•为各个用电器具设置独立的线路，避免因故障引起其他线路故障。
•数据通信线路和电力线路应分开设置，以避免互相干扰。
•合理选用电缆，应根据线路负载、长度、敷设方式等进行选择。
4. 配电箱的容量户内配电箱的容量应根据用电负荷估算和线路设计进行决定，以充分保证电力的稳定供应。
一般来说，户内配电箱的额定电流值应大于用电负荷估算得到的最大电流值，以防止过载和故障发生。
安装流程户内配电箱的安装流程如下：1. 执行必要的安全措施在安装时，需要先切断电源，确保安全，避免触电等危险情况的发生。
2. 固定安装支架首先，需要选择合适的安装位置，然后固定安装支架，以保证户内配电箱的稳定性。
3. 连接电缆接下来，需要依据线路设计进行电缆连接，应注意以下要点：•电缆的截面应根据用电负荷及所选用电缆的型号进行选择。
•电缆的长度应根据实际情况进行设计。
•电缆应使用绝缘材料进行绝缘，避免漏电等安全问题。
4. 固定开关、电源线在连接电缆之后，需要将所选开关或断路器等固定在户内配电箱上，并连接电源线。
5. 测试和接地最后，需要进行安全测试和接地，检查电力供应是否正常，及电力设备是否与地面接地良好。
家庭装修配电箱施工方案
家庭装修配电箱施工方案1. 引言在家庭装修过程中，配电箱是一个至关重要的组成部分。
它负责将电力供应分配到各个电器设备，并确保电路的安全和可靠运行。
本文将介绍家庭装修配电箱的施工方案，包括配电箱的选购、安装、布线和维护等方面。
2. 配电箱选购在选择配电箱时，需要考虑以下几个方面：•配电箱类型：常见的配电箱类型有箱式配电箱和开放式配电箱。
箱式配电箱结构紧凑、美观，适合安装在室内；开放式配电箱则便于维护和检修，适合安装在室外。
•配电箱材质：配电箱的材质应具有耐高温、防火、防腐蚀等特性。
常见的材质有金属配电箱和塑料配电箱，根据需要选择合适的材质。
•负载容量：根据家庭用电负荷大小选择相应的负载容量。
一般来说，家庭用电负荷在10-20 kW之间，需要选择相应容量的配电箱。
3. 配电箱安装3.1 安装位置配电箱的安装位置应满足以下要求：•通风良好：配电箱应安装在通风良好的位置，避免过热导致事故发生。
•干燥无潮湿：配电箱应避免安装在潮湿的地方，以防止电器设备损坏。
•易于操作：配电箱应安装在易于操作的位置，方便对电路进行调整、维护和检修。
3.2 安装步骤配电箱的安装步骤如下：1.根据家庭用电负荷和电路规划确定合适的安装位置。
2.使用电钻钻孔，固定配电箱底座。
3.将配电箱底座与地面用螺丝固定。
4.将电源线从墙壁或地面引入配电箱，并连接到配电箱的电源端子。
5.根据电器设备数量和布线规划，在配电箱内安装相应的断路器和电线插座。
4. 配电箱布线配电箱的布线需要注意以下几个方面：•合理规划：根据家庭用电负荷和布局情况，合理规划各个电器设备的电路布线，确保电力供应充足。
•使用合格材料：选择优质的电线、插座、开关等材料，确保安全可靠。
•避免过载：根据断路器的额定电流，合理控制各个电路的用电负荷，避免过载引发事故。
5. 配电箱维护为了确保配电箱的安全和正常运行，需要定期进行维护和检修。
以下是一些常见的维护措施：•定期清洁：定期清洁配电箱及其周围环境，防止灰尘积累影响散热效果。
配电箱安装标准做法(图集+文字+实例)
● 1、配电柜安装：参照配电柜的宽厚尺寸，制作10号槽钢基础， 按设计位置安装，在型钢基础的下面四角适当的位置钻孔，在地 面相应位置用膨胀螺栓固定基础型钢，调整水平度；将配电柜与 型钢基础对正，然后用螺栓固定，成排配电柜两两之间侧面用螺 栓连接；按系统图或接线图要求将电缆、电线与相应的电器端子 连接；将电源的接地线（PE线）、各回路的接地线（PE线）、 金属导管的接地线接在配电柜的接地端子上。配电室房门应加设 防水防火挡鼠板，高度不低于0.7m。
桥架与配电箱连接做法图
连接片及条形孔详图
桥架与配电箱连接实例图
4、箱（柜）内接线：先将线（缆）理顺，按照100~200mm的间距用尼龙扎带进行 绑扎，拐角两侧30~50mm及分支处应设扎带，按照黄色（L1）、绿色（L2）、红 色（L3）、淡蓝色（N）、黄绿相间色（PE）分别接入A相、B相、C相、N线、 PE线端子上，多股线应压接线端子；标识：应在N、PE端子排附近刻写或粘贴 “N"、“PE”标识，进入配电盘的外部回路应扎回路牌，进入配电盘的控制线在 导线套上号码管；接地：配电箱（柜）的接地螺栓、箱门上的接地螺栓、电源进线 回路的PE线、配电箱馈出各个回路的PE线、与配电箱连接金属导管均应PE端子直 接连接，导通良好。 质量控制要点：线（缆）绑扎牢固，相序正确，配线整齐，接地可靠，每个端子压 线不多于2根。
● 控制质量要求：安装牢固，配电柜正面侧面的垂直度不大于3mm 每2m；成排配电柜前面平整度不大于2mm，顶高高差不大于 2mm，相邻配电柜连接缝隙不大于2mm。配电柜门应粘贴配电 系统图。
型钢基础配电柜安装示意图 混凝土基础配电柜安装示意图
成排配电柜安装实例图
2、明配管进箱处理：对于明配导管，距配电箱300处进行固定；箱体采用开孔器开孔， 孔径与管径相一致，开孔间距均匀，边沿间距不小于20mm；进入箱体的导管端部套丝， 采用锁母固定，外露2~3扣丝；箱体与导管之间、箱体与装设电气部件的门之间采用编 织软铜线进行接地连接，编织软铜线两端压接接线端子。 质量控制要点：管口进箱高度不大于5mm，户口齐全，一管一孔，上下锁母上紧。

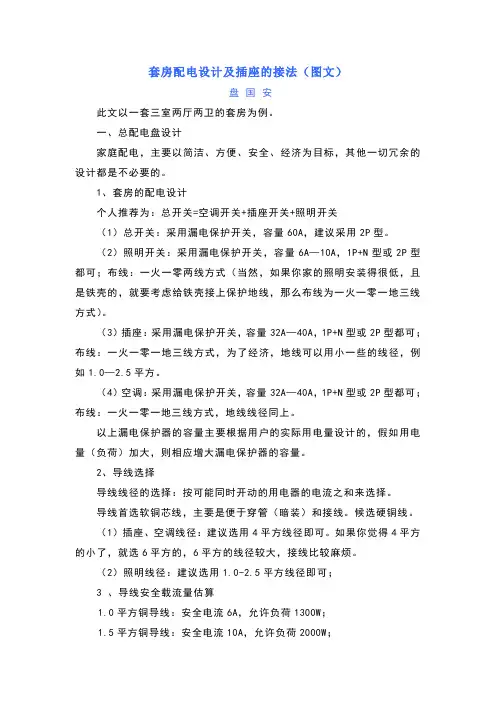

套房配电设计及插座的接法(2011.10.05)
套房配电设计及插座的接法（图文）盘国安此文以一套三室两厅两卫的套房为例。
一、总配电盘设计家庭配电，主要以简洁、方便、安全、经济为目标，其他一切冗余的设计都是不必要的。
1、套房的配电设计个人推荐为：总开关=空调开关+插座开关+照明开关（1）总开关：采用漏电保护开关，容量60A，建议采用2P型。
（2）照明开关：采用漏电保护开关，容量6A—10A，1P+N型或2P型都可；布线：一火一零两线方式（当然，如果你家的照明安装得很低，且是铁壳的，就要考虑给铁壳接上保护地线，那么布线为一火一零一地三线方式）。
（3）插座：采用漏电保护开关，容量32A—40A，1P+N型或2P型都可；布线：一火一零一地三线方式，为了经济，地线可以用小一些的线径，例如1.0—2.5平方。
（4）空调：采用漏电保护开关，容量32A—40A，1P+N型或2P型都可；布线：一火一零一地三线方式，地线线径同上。
以上漏电保护器的容量主要根据用户的实际用电量设计的，假如用电量（负荷）加大，则相应增大漏电保护器的容量。
2、导线选择导线线径的选择：按可能同时开动的用电器的电流之和来选择。
导线首选软铜芯线，主要是便于穿管（暗装）和接线。
候选硬铜线。
（1）插座、空调线径：建议选用4平方线径即可。
如果你觉得4平方的小了，就选6平方的，6平方的线径较大，接线比较麻烦。
（2）照明线径：建议选用1.0-2.5平方线径即可；3 、导线安全载流量估算1.0平方铜导线：安全电流6A，允许负荷1300W；1.5平方铜导线：安全电流10A，允许负荷2000W；2.5平方铜导线：安全电流15A ，允许负荷2500W ；4平方铜导线：安全电流25A ，允许负荷7000W ；6平方铜导线：安全电流54A ，允许负荷10740W 。
4、用电负荷电流估算公式：θcos IU P = 则θcos /U p I =V U 220= θcos 取0.8U ——电压；θcos ——功率因数；P ——家用电器功率（接在某一趟线上的可能同时开动的家用电器的总功率）θcos （功率因数）说明：现代家庭大多采用带有电子整流器的节能灯或是LED 灯，电子整流器的功率因数约为0.6，质量差的，功率因数更低。
家用配电箱安装方法及安装要点
家用配电箱安装方法及安装要点大家好呀，今天咱们聊聊一个在家居生活中非常重要的东西——家用配电箱！说到配电箱，可能有的小伙伴会皱眉，觉得这是一件非常复杂的事情。
其实，安装配电箱并没有想象中那么可怕，反而是一件很有意思的事情，像是在拼图一样。
那我们就一步一步来，看看这个电的“大管家”是怎么工作的吧！1. 配电箱的基本概念1.1 什么是配电箱？配电箱，顾名思义，就是家里电力分配的一个“指挥中心”。
它的主要任务就是把从电网来的电分配到家里的各个角落。
你要是喜欢用电，冰箱、洗衣机、电视机，都得靠它来供电。
可以说，配电箱是我们生活中的“电力总管”。
1.2 配电箱的构成配电箱里面有几个重要的部件，比如说断路器、漏电保护器和一些接线端子。
简单说，断路器就像是“保险”，遇到过载或短路就会自动跳闸，保护你的家电。
而漏电保护器就像是“安全卫士”，能防止漏电带来的伤害。
这些部件相辅相成，确保我们的用电安全。
2. 配电箱安装的准备工作2.1 安装工具的准备在动手之前，咱们得先准备好工具。
什么工具呢？一般来说，需要螺丝刀、电钻、剥线钳、万用表等等。
别小看这些小工具，它们可是我们安装配电箱的好帮手哦！此外，最好备上手套和护目镜，安全第一，保护好自己才能安心搞安装。
2.2 选址的重要性接下来就是选址了，配电箱可不能随便放。
在选择位置的时候，得考虑几个要素：比如说通风好、方便接线、不潮湿等等。
一般来说，配电箱放在离地面一米左右的地方最为合适，这样方便我们日常检查和维护，谁也不想低着头爬来爬去吧！3. 安装步骤3.1 确定线路好了，工具和位置都准备好了，就可以开始动手了！首先，我们要先确定好电源线路。
这一步非常关键，要确保电源的电线安全且符合规范。
如果不确定，最好请专业的电工来帮忙。
毕竟，安全是第一位的，别图省事，出了问题可就麻烦了。
3.2 固定配电箱接着就是把配电箱固定在墙上。
用电钻把预先打好的孔装上膨胀螺丝，确保配电箱稳稳当当，不会随便晃动。
