第14章光刻对准和曝光

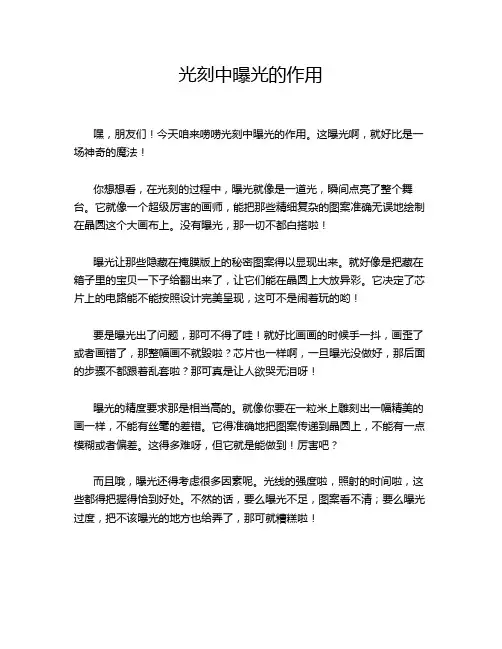

光刻中曝光的作用
光刻中曝光的作用嘿，朋友们！今天咱来唠唠光刻中曝光的作用。
这曝光啊，就好比是一场神奇的魔法！你想想看，在光刻的过程中，曝光就像是一道光，瞬间点亮了整个舞台。
它就像一个超级厉害的画师，能把那些精细复杂的图案准确无误地绘制在晶圆这个大画布上。
没有曝光，那一切不都白搭啦！曝光让那些隐藏在掩膜版上的秘密图案得以显现出来。
就好像是把藏在箱子里的宝贝一下子给翻出来了，让它们能在晶圆上大放异彩。
它决定了芯片上的电路能不能按照设计完美呈现，这可不是闹着玩的哟！要是曝光出了问题，那可不得了哇！就好比画画的时候手一抖，画歪了或者画错了，那整幅画不就毁啦？芯片也一样啊，一旦曝光没做好，那后面的步骤不都跟着乱套啦？那可真是让人欲哭无泪呀！曝光的精度要求那是相当高的。
就像你要在一粒米上雕刻出一幅精美的画一样，不能有丝毫的差错。
它得准确地把图案传递到晶圆上，不能有一点模糊或者偏差。
这得多难呀，但它就是能做到！厉害吧？而且哦，曝光还得考虑很多因素呢。
光线的强度啦，照射的时间啦，这些都得把握得恰到好处。
不然的话，要么曝光不足，图案看不清；要么曝光过度，把不该曝光的地方也给弄了，那可就糟糕啦！你说这曝光是不是特别重要？它就像是整个光刻过程的灵魂，没有它，一切都无从谈起。
它默默地工作着，却决定着芯片的命运。
咱可得好好感谢这个神奇的曝光呀，是它让我们的科技世界变得如此精彩！所以啊，千万别小瞧了曝光的作用。
它虽然看起来不起眼，但却是整个光刻工艺中至关重要的一环。
没有它，那些先进的电子产品、智能设备都没法诞生啦！它就是那个默默奉献，却又无比关键的幕后英雄！这就是我对光刻中曝光作用的理解，你们觉得呢？。
光刻机的曝光对准误差分析与改善
光刻机的曝光对准误差分析与改善光刻技术作为集成电路制造过程中至关重要的步骤之一，扮演着“摄影师”的角色，通过将光线投射到光刻胶上，实现对电路图形的精细图案化。
然而，曝光对准误差成为影响最终产品质量的重要因素之一。
本文将深入探讨光刻机的曝光对准误差，分析其原因，并提出相应的改善方案。
一、曝光对准误差的原因分析光刻机的曝光对准误差问题涉及到多个因素，主要包括以下几个方面：1. 机械结构问题：光刻机内部的机械结构对曝光对准误差有着直接影响。
例如，步进机构的精度、刚性以及传动装置的精度等都会对光刻胶的对准产生影响。
2. 光学系统问题：光刻机的光学系统是曝光对准误差的另一个重要来源。
光源的稳定性、光学透镜系统的调节与精准度等都会对曝光对准误差造成一定程度的影响。
3. 温度变化：温度的变化会引起光刻胶和基板的热胀冷缩，从而导致曝光对准误差的变化。
温度变化引起的胶膜收缩问题是主要的误差来源之一。
4. 使用过程中的机械振动：在光刻机使用过程中，机械振动也会对曝光对准误差造成一定程度的干扰。
这可能是由于设备本身的振动、外部环境的振动等因素引起的。
二、改善方法和策略为了解决光刻机的曝光对准误差问题，下面提出一些可能有效的改善方法和策略：1. 优化机械结构：改善光刻机的机械结构，提升步进机构的精度和刚性，优化传动装置的性能。
通过提高机械结构的稳定性和精度，可以降低曝光对准误差。
2. 调整光学系统：光刻机的光学系统对曝光对准误差有着直接的影响。
因此，需要定期检查和维护光学系统，确保光源的稳定性，保持透镜系统的良好调节和精准度。
3. 控制温度变化：由于温度的变化会影响光刻胶和基板的热胀冷缩，因此需要通过恒温控制或者制定合理的温度控制方案来减小温度变化对曝光对准误差的影响。
4. 减小机械振动：通过改善光刻机的支撑结构、减少外部环境的振动等方式，可以有效降低使用过程中产生的机械振动，从而减小曝光对准误差。
总结：光刻机的曝光对准误差是影响集成电路制造质量的关键问题之一。
光刻操作步骤
光刻操作步骤1.提前准备a)检查氮气是否充足：如果氮气量较少，请及时通知徐化勇老师购买氮气。
尤其是使用氮气量小的普通钢瓶时。
b)检查超净间的环境是否适合实验：检查超净间湿度和正负压情况。
如果超净间湿度不在所用光刻胶的容许的湿度范围内，则停止实验，并通知徐化勇老师；如果超净间负压，通知本周值日人员换纱网。
c)如果是使用大的Hot plate，请提前大约2 h设到所需温度。
d)提前检查DI Water是否够实验使用，如果不够，提前用纯水机制备。
2.开启通风橱外围设备：打开维修走廊里的spin coater的CDA阀门、氮气枪的阀门，并观察（禁止私自调动）气压是否处于正常数值范围（外围设备的正常数值由气压表上的标记给出）。
3.填写光刻机的使用记录表格上的使用人、开机时间等信息。
4.开启光刻机的外围设备a)打开光刻机后边墙上的CDA和氮气的阀门，并观察（禁止私自调动）气压是否处于正常数值范围（外围设备的正常数值由气压表上的标记给出）。
b)打开光刻机插排上的开关，真空泵会自己启动。
5.开启光刻机a)旋转光刻机前面左侧的红色旋钮，等待光刻机屏幕提示按on/off button时，摁一下on/off button（注意不要长摁）。
b)显示屏点击进入main menu，在main menu界面上，长时间按住mask vacuum is on直到变为mask vacuum is off。
c)片刻后请确保机身上面右侧的CDA、N2、VAC三个参数值为绿色，否则联系该设备负责人。
d)按一下光学平台下方的光源控制器的power on按钮，则光源控制器面板上的“350mW Hg”和“channel 1”两个绿色指示灯亮。
(注：channel 1是365 nm光源，channel2 是405 nm光源. 如需要切换光源，，点击change display可在两个channel之间切换。
)e)按光源控制器上的CP按钮（constant power模式—混合光），片刻后光源控制器上显示“=>> Start”.f)按光源控制器上的start 按钮，光源控制器会依次显示“Ignition”、“lamp cold”，同时“lamp life/power”红灯闪烁，数分钟后闪烁停止，显示数值“0.0 270”，Hg灯开启完毕。
第14章版图设计基础(半导体集成电路共14章)讲解
AHDL
SPECTURE
逻辑图
寄存器传输级 描述 寄存器传输级 模拟与验证
综合 逻辑模拟 与验证
DC modelsim
SPICE/ SPECTURE
电路图
电路模拟 与验证
版图生成
CADENCE的Virtuso
APOLLO(自动)
版图几何设计规则和 电学规则检查
同右
网表一致性检 查和后仿真
4.PAD单元
PAD单元部分包括： （1）绑定金属线所需的 可靠连接区域 （2）ESD保护结构 （4）与内部电路相连的 接口 （3）输入、输出缓冲器
（1）绑定金属线所需的可靠连接区域
（2）ESD保护结构 ESD:ElectroStatic Discharge
输入I/O栅保护电路
其余ESD保护电路见P397
Dog Bone
接触孔 ：
CON.1 最大/最小接触孔尺寸 CON.2 接触孔最小间距 CON.3 CON.5 扩散区的接触孔与边沿的距 离 多晶硅栅上的接触孔到多晶 硅栅边界的距离 0.40x0.40
CON.5 CON.2 CON.3 CON.1 CON.6 CON.5 Legend Comp Poly 2 Contact
PAD 3.13 PAD.3.14
M3
Via2
M2
via1
M1
键合点（PAD）
PAD.1 PAD.2 PAD.3.1
宽度 间距 顶层金属四周覆盖键合点距离
70 30 2.5
说明：实际版图中的pad都是有保护电路的，且厂商会 提供经过若干次实验的电路。
二、版图设计步骤(人工)
版图检查与验证
总体版图
半导体 集成电路
第14章集成电路版图设计PPT课件
• 完成一个反相器的版图设计
2020/9/21
25
2020/9/21
26
2020/9/21
27
2020/9/21
28
2020/9/21
29
2020/9/21
30
2020/9/21
31
2020/9/21
32
版图设计中的相关主题
1. Antenna Effect 2. Dummy 的设计 3. Guard Ring 保护环的设计 4. Match的设计
2020/9/21
层次表示 含义
Nwell
N阱层
Active
N+或P+有源 区层
Poly 多晶硅层
Contact 接触孔层
Metal Pad
金属层
焊盘钝化 层
标示图
15
2020/9/21
16
2020/9/21
17
2020/9/21
Hale Waihona Puke N阱设计规则编 描 述尺
目的与作用
号
寸
1.1 N阱最小宽 (1μ0m.) 保证光刻精度和器
• 设计规则是各集成电路制造厂家根据本身的工艺特点和技术水平而制定的。 因此不同的工艺，就有不同的设计规则。
• 掩膜上的图形决定着芯片上器件或连接物理层的尺寸。因此版图上的几何图
形尺寸与芯片上物理层的尺寸直接相关。
2020/9/21
13
版图几何设计规则
• 版图设计规则：是指为了保证电路的功能和一定的成品率而提出的一 组最小尺寸，如最小线宽、最小可开孔、线条之间的最小间距。
• 1.设计规则检查(DRC) • 2.版图寄生参数提取(LPE) • 3.寄生电阻提取(PRE) • 4.电气规则检查(ERC) • 5.版图与线路图比较程序(LVS)
光刻对准和曝光
第14章光刻：对准和曝光
数值孔径
• 一个透镜能够俘获一些衍射光。透镜收集 衍射光的能力被称做透镜的数值孔径 (numerical aperture,NA)。
• 对于一个给定的透镜，NA测量透镜能够接 收多少衍射光，并且把衍射光会聚到一点 成像。
• NA越大就能把更多的衍射光会聚到一点。
2019/10/23
2019/10/23
集成电路工艺
4
第14章光刻：对准和曝光
光刻机
• 分布重复光刻机(stepand-repeat aligner)
• 光刻机(aligner) • 步进光刻机(stepper)
2019/10/23
集成电路工艺
5
第14章光刻：对准和曝光
步进光刻机的目标
使硅片表面和石英掩膜版对准并聚集 通过对光刻胶曝光，把高分辨率的投影掩 膜版上图形复制到硅片上 在单位时间内生产出足够多的符合质量规 格的硅片
10
第14章光刻：对准和曝光
曝光光源
• 汞灯
• 准分子激光
2019/10/23
集成电路工艺
11
第14章光刻：对准和曝光
汞灯
• 高压汞灯作为紫外光源被使用在所有常规 的I线步进光刻机上。
• 电流通过装有氙汞气体的管子产生电弧放 电。这个电弧发射出一个特征光谱，包括 240nm到500nm之间有用的紫外辐射。
14
第14章光刻：对准和曝光
光强和曝光剂量
• 光强——单位面积的功率(mW/cm2)，光强 在光刻胶的表面进行测量。
• 曝光剂量——光强乘以曝光时间，表示光 刻胶表面获得的曝光能量。
2019/10/23
集成电路工艺
15
第14章光刻：对准和曝光
第14章 MOS开关电容电路
概述 14.1 开关电容等效电阻电路 14.2 开关电容积分器 14.3 开关电容低通滤波器
作业
概述
MOS开关电容电路(SC电路)是由MOS模拟开关和MOS电 容组成，电路在时钟信号的控制下，完成电荷的存储和 转换。它和运放、比较器等基本电路组合起来，可以构 成多种功能的电路。如SC等效电阻电路、SC积分电路、 SC滤波电路等。 为了突出对开关电容基本工作原理的论述，假定各元 件具有理想特性，即模拟开关的导通电阻为零，关断电 阻为无限大，不存在寄生电容；并假定模拟开关栅电压 的设计满足使开关正常工作的条件。此外还假定MOS电 容没有损耗；不考虑时钟信号的上升、下降沿；运算放 大器的增益和输入电阻足够高，并且频带足够宽。 用MOSFET构成的模拟开关可 用简单的单掷开关符号表示。
(1)采样频率fc应比信号最高频率fs高得多，即要求fc>>fs， 才能使被采样的信号不失真地被还原。
(2)1端和2端的电压V1和V2不能受开关闭合的影响，这样可 避免开关闭合时，引起电路瞬变和瞬时信号电平的变化。
二、串联型开关电容等效电阻电路 当φ为高电平时，M1导通M2截止， 电容C1上存储电荷量Q为：Q＝C1(V1V2)。 当φ为低电平时，M2导通M1截止，电容C1通过M2放电， 电容C1上电荷量变为零。
作业
14.1、14.2、14.3、14.4
CP的存在改变了积分器的特性，而且CP是随加在其两 端电压的不同而变化的非线性电容，这就失去了开关电 容积分器易于得到准确和稳定的时间常数的优点。然而 这些电容是在制造开关电容积分器时不可避免的，因此 需要设法在电路结构上解决。
当φ为高电平时，开关S1、S2接通，S3、S4断开，此 时输出电压Vo为 CP2和C1被充电到等于Vi的电压，而CP3因为和运算 放大器的输入端相连，所以两端的电压为零。 在φ为低电平时，S1和S2断开，S3和S4接通，此时 CP2、CP3和C1被短路。 可见，在一个时钟周期内，CP2和CP3都不会影响电 路中电荷的正常转移，从而消除了寄生电容对积分器 性能的影响。
第14章 刻蚀
刻蚀类型 湿法刻蚀
干法刻蚀
侧壁剖面
各向同性
各向同性性 (depending on equipment &
parameters) 各向异性 (depending on equipment & parameters) 各向异性
锥形
硅槽
示意图
各种刻蚀剖面
三．刻蚀偏差
刻蚀偏差是指刻蚀以后线宽或关键尺 寸间距的变化。它通常是由于横向钻蚀 （undercut）引起的，但也能由刻蚀剖面 引起。
在表面
应
各向异性 刻蚀
衬底
各向同性刻蚀
阴极
化学和物理的干法刻蚀机理
物理刻蚀
溅射的表面材料
反应正离子轰 击表面
化学刻蚀
原子团与表面膜的表面 反应
副产物的解吸 附
各向异性刻蚀
各向同性刻蚀
12.2.1 刻蚀作用
作用方式：
化学：高活性基团与硅片发生化学反应，类似湿法刻蚀。 物理：带能离子通过电场加速，轰击硅片，类似溅射。 化学+物理：二者结合。
表面反应
反应
在干法刻蚀中， 刻蚀包括离子 溅射和活性元素 与硅片表面的反 应
各向异性
差/难以提高 （1:1） 高 一般/好
各向同性
一般/好（5:1 至100:1） 中等 差
各向同性
各向同性至 各向异性
好/很好
一般/高（5:1
（高于500:1） 至100:1）
低 非常差 -
中等 好/非常好
【例2】电子在反应离子刻蚀（RIE）和高密度等
式中，R0是空腔刻蚀的速率，A是刻蚀薄膜暴露 的面积，k是跟工艺有关的常数。
六．残留物
刻蚀残留物常覆盖在腔体内壁或被刻蚀图形 的底部。
光刻机曝光参数对光刻胶曝光深度的影响研究
光刻机曝光参数对光刻胶曝光深度的影响研究光刻技术是微电子制造中的重要工艺之一，而光刻机作为实现光刻技术的设备之一，其曝光参数对光刻胶曝光深度有着重要的影响。
本文旨在研究光刻机曝光参数对光刻胶曝光深度的影响机理，为光刻技术的优化提供参考。
1. 研究背景光刻技术作为微电子制造中至关重要的步骤，通过对光刻胶进行曝光和显影，实现器件图案的传输到硅片上。
其中，曝光是光刻技术中最关键的环节之一，而曝光参数对曝光深度的影响是关键因素之一。
2. 光刻机曝光参数的研究对象光刻机曝光参数主要包括曝光能量、曝光时间和曝光光源强度等。
本研究将针对这些参数展开分析和探讨。
3. 光刻胶曝光深度的测量方法光刻胶曝光深度是评估曝光效果的重要指标之一。
常见的测量方法包括原子力显微镜（AFM）、椭圆偏振仪（Ellipsometer）和十字丝测量仪等。
本研究将采用xxxx方法进行测量。
4. 曝光能量对光刻胶曝光深度的影响曝光能量是光刻机曝光参数中的重要参数之一。
研究表明，曝光能量过高可能导致光刻胶过度曝光，曝光深度过深；而曝光能量过低则无法达到所需的曝光深度。
因此，合理调节曝光能量是确保光刻胶曝光深度符合要求的关键。
5. 曝光时间对光刻胶曝光深度的影响曝光时间是光刻机曝光参数中另一个重要的影响因素。
过长的曝光时间会导致光刻胶过度曝光，曝光深度过深，而过短的曝光时间则无法实现所需的曝光深度。
因此，合理调节曝光时间对光刻胶曝光深度的控制至关重要。
6. 光刻机曝光光源强度对光刻胶曝光深度的影响光刻机的光源强度是光刻机曝光参数中的重要指标之一。
光源强度的高低会直接影响到曝光的效果，进而影响光刻胶的曝光深度。
因此，光刻机中的光源强度的选择和控制是保证光刻胶曝光深度一致性的关键因素之一。
7. 曝光参数的优化从以上的研究分析可以看出，调节合理的曝光能量、曝光时间和光源强度是实现光刻胶曝光深度的关键。
为了优化曝光参数，可以采用试验设计等方法，通过系统性的试验和数据分析来确定最佳的曝光参数组合。
光刻机对位方法与流程
光刻机对位方法与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光刻机对位方法与流程。
1. 扫描基准标记。
光刻机读取晶圆上的基准标记位置。
光刻机曝光原理范文
光刻机曝光原理范文光刻机是集光学、机械、电子、自动控制和化学等技术于一体的高精度仪器。
它是半导体制造中最重要的设备之一，用于在硅片上制造微电子器件。
光刻机的曝光原理是利用紫外线光源对光刻胶进行曝光，并通过光刻模板上的图案来形成微细的光刻胶模板。
具体的步骤如下：1.光刻胶预处理：将硅片表面清洁干净，并通过化学处理使其更容易与光刻胶结合。
2.光刻胶涂覆：将光刻胶以液体形式涂覆在硅片上，使其均匀地覆盖整个表面。
3.硅片预热：将涂覆光刻胶的硅片进行预热处理，以去除残留的溶剂，同时增加光刻胶的粘度。
4.精确定位：将硅片与光刻模板（掩模）对准，确保光刻胶能够正确地曝光。
5.曝光：通过光刻机上的紫外线光源对光刻胶进行曝光。
在曝光过程中，光刻模板上的图案通过透明的部分将光照射到光刻胶上，而不透明的部分阻挡了光的传播。
6.曝光后处理：根据不同的光刻胶类型，通过烘烤、淋洗、蚀刻等步骤，去除未被曝光的光刻胶，形成微细的图案结构。
整个光刻的曝光过程需要精密的光学系统来保证图案的准确度和分辨率。
光刻机上的紫外线光源主要采用汞灯或氙灯，通过配合不同的滤光片来选择波长；而光刻模板则是采用光刻胶，通过光刻胶的化学交联反应，形成图案。
光刻机的曝光方式主要有接触式（直接接触在光刻胶上）和非接触式（使用近场光学等方式）两种。
光刻机是微电子制造中至关重要的设备，通过光刻技术能够制造出非常精细的微细图案，用于制作微电子器件的结构和连线。
然而，随着半导体器件的不断发展，对于更高精度、更高分辨率的光刻要求也越来越高。
因此，光刻机技术也在不断进步，以满足不同的制造需求。
第十四章第1讲 光的折射 全反射--2025版高考总复习物理
第14章 光
A．水的折射率为sin
1 41°
B．水的折射率为sin
1 49°
C．当他以 α＝60°向水面发射激光时，岸上救援人员接收激光光束的方
向与水面夹角小于 60°
D．当他以 α＝60°向水面发射激光时，岸上救援人员接收激光光束的方
向与水面夹角大于 60°
返回导航
第14章 光
关键信息
返回导航
第14章 光
解析：光在纤芯和外套的界面上发生全反射，纤芯的折射率比外套的大， A 正确，B 错误；由 v＝nc可知，波长越短、频率越高的光的折射率越大， 在光纤中的传播速度越小，C 错误，D 正确。
返回导航
第14章 光
2．(2023·江苏卷)地球表面附近空气的折射率随高度降低而增大，太阳光 斜射向地面的过程中会发生弯曲。下列光路图中能描述该现象的是 ()
返回导航
第14章 光
解析：从表中可得出在 20 ℃时玻璃对这种光的折射率大于水对这种光的折 射率，根据 v＝nc可知，这种光在玻璃中的速度小于在水中的速度，故 A 错误； 折射率大小不仅与介质本身有关，还与光的频率(颜色)有关，同一种介质中， 频率越大的光折射率越大，故 B 错误；在 20 ℃温度下，玻璃对这种光的折 射率大于水对这种光的折射率，则这种波长的光从玻璃射入水中，即从光密 介质射向光疏介质时，可能发生全反射，故 C 正确；根据 n＝sin1 C知，折射 率大的临界角小，在 20 ℃温度下，水晶对这种光的折射率大于水对这种光 的折射率，因此这种波长的光射入水晶更容易发生全反射，故 D 错误。
sin C＝n1得水的折射率 n＝sin 419°，A 错误，B 正确；当以 α＝60°向水
sin 面发射激光时，入射角为 θ1＝30°，设折射角为 θ2，则由 n＝sin
光刻机的曝光对准精度研究
光刻机的曝光对准精度研究光刻机是集成电路制造过程中关键的设备之一，其主要作用是将电路图案转移到硅片上。
在光刻机的操作中，曝光对准精度是一个至关重要的参数，对于确保芯片质量和功能的稳定性具有重要意义。
本文将对光刻机的曝光对准精度进行深入研究，探讨其影响因素以及提高对准精度的方法。
1. 光刻机曝光对准精度的定义光刻机曝光对准精度是指在曝光过程中，所形成的电路图案与目标位置之间的偏移量。
在集成电路制造中，曝光对准精度通常要求在亚微米（sub-micron）范围内，以满足高密度集成电路的制造需求。
2. 影响光刻机曝光对准精度的因素2.1 掩膜图案的质量光刻过程中使用的掩膜图案质量对曝光对准精度有着重要影响。
如果掩膜图案有缺陷或者在制作过程中出现偏移，将直接导致曝光对准精度的下降。
2.2 曝光光源的稳定性光刻机曝光过程中所使用的光源需要具备稳定的特性，以确保曝光的精准性。
如果光源的亮度波动较大或者发散度较高，将会对曝光对准精度产生较大的影响。
2.3 光刻胶的特性光刻胶的特性如分辨率、粘度和显影速度等也会对曝光对准精度产生影响。
较高分辨率的光刻胶可以提高曝光对准精度，而显影速度过快或胶层过厚则会降低精准度。
3. 提高光刻机曝光对准精度的方法3.1 优化掩膜制作工艺掩膜制作过程中要采取严谨的工艺流程，确保掩膜图案的质量，避免偏移和缺陷的产生。
采用精密的曝光和显影工艺可以提高掩膜的制造精度。
3.2 定期校准光源光刻机曝光光源应定期校准，以确保其稳定性和精准度。
校准时可以通过使用标定片，检测光源的亮度和发散度，并调整光源参数，保持其在规定范围内。
3.3 选择合适的光刻胶根据具体的制程要求，选择合适的光刻胶，以满足不同精度要求的曝光对准精度。
此外，控制好胶层的厚度和显影速度，能够进一步提高曝光对准精度。
4. 结论光刻机的曝光对准精度是确保集成电路质量和功能稳定性的重要参数。
掩膜质量、光源稳定性和光刻胶特性都会对曝光对准精度产生影响。
第十四章-只读光盘存储器要点
14.2 CD的工作原理
三、数据是怎样写入到CD盘上的
磁盘的记录原理称为磁记录，它利用磁铁的两 个极性(南极和北极)来记忆“1”和“0”两个二进制 数的。
光盘的记录原理虽然都称为光记录，但记录方 式是不一样的。
14.2 CD的工作原理
➢磁光盘(magneto optical disc，MOD)利用磁的记 忆特性，借助激光来写入和读出数据 ➢相变光盘(phase change disc，PCD)利用反射率 不同来记忆“1”和“0” ➢激光唱盘利用在盘上压制凹坑的机械办法，利用 凹坑的边缘来记录“1”，而凹坑和非凹坑的平坦部 分记录“0”，使用激光来读出
14.2 CD的工作原理
CD盘上的数据是用压模(stamper)冲压而成的，而压 模是用原版盘(master disc)制成的。在制作原版盘 时，是用编码后的二进制数据去调制聚焦激光束， 如果写入的数据为“0”，就不让激光束通过，写入 “1”时，就让激光束通过，或者相反。曝了光的地 方经化学处理后就形成凹坑，没有曝光的地方保持 原样，二进制信息就以这样的形式刻录在原版盘上。 然后使用原版盘去制作母 盘(mother disc)，然后用 母盘制作压模，再用压模 去大批量复制。
266
双层,双面(只读)
17
单层双面(DVD-R)
6.6
215
单层双面(DVD-RAM) 5.2
147
技术 内容 数据 传输率 图像压 缩标准 声音 标准
通道数
14.5 DVD的规格
DVD-Video规格
技术规格
可变速率，平均速率为4.69 Mb/s(最大速率为 10.7 Mb/s) MPEG-2标准
14.2 CD的工作原理
四、数据是怎样从CD盘读出的
光刻机的曝光对准误差改善对光刻胶曝光的影响
光刻机的曝光对准误差改善对光刻胶曝光的影响光刻技术是一种重要的制造微电子芯片的工艺，在半导体行业具有十分关键的地位。
光刻机作为实现光刻技术的重要设备之一，其曝光对准误差的改善对于光刻胶曝光过程具有重要影响。
本文将探讨光刻机的曝光对准误差改善对光刻胶曝光的影响，并分析相关工艺因素及其效果。
一、光刻胶曝光过程介绍光刻胶是光刻技术中重要的材料，主要用于制造芯片中的微细结构。
曝光是光刻胶制程的关键步骤之一，其目的是将曝光光源的能量转化为化学反应，从而产生所需的光刻结构。
在光刻胶曝光过程中，光刻机的曝光对准误差对于最终的曝光结果具有重要影响。
二、光刻机曝光对准误差的改善在光刻机曝光过程中，对准误差的改善能够提高曝光的准确性和精度，从而获得更好的曝光效果。
以下是几种改善光刻机曝光对准误差的方法：1. 反射镜调整：光刻机中的反射镜是将光刻胶曝光光源反射到芯片上的重要组件。
通过对反射镜的调整，可以减小光路中的误差和偏差，提高光源的对准度。
2. 校准系统：光刻机中的校准系统能够对曝光光源进行准确的校准，实时监测曝光对准误差，并进行误差的补偿。
通过校准系统，可以减小光刻机中误差的积累，提高曝光的精度。
3. 高精度平台：光刻机的平台是支持芯片进行曝光的基础，其稳定性和精度对曝光效果具有重要影响。
采用高精度平台可以减小位置误差，提高曝光的准确性。
三、工艺因素及效果分析除了光刻机自身的改善措施外，光刻胶曝光过程中的一些工艺因素也会影响光刻机的曝光对准误差改善效果：1. 光刻胶特性：光刻胶的粘度、抗流淌性、光敏度等特性会影响曝光的结果。
选择具有良好特性的光刻胶，并进行合适的预处理，可以提高曝光效果。
2. 曝光光源：曝光光源的强度、波长和稳定性等也会对曝光效果产生影响。
选择合适的曝光光源，并对其进行恰当的调整和校准，能够改善曝光对准误差。
3. 曝光时间与能量：曝光时间和能量的选择对曝光效果具有直接影响。
通过合理设置曝光时间和能量，可以最大程度地减小曝光对准误差。
光刻机对位方法与流程
光刻机对位方法与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光刻机对位方法与流程。
光刻机是芯片制造过程中不可或缺的关键设备之一，其对位精度直接影响芯片的性能和良率。
光刻机的曝光对准误差改善对光刻胶化学反应的影响
光刻机的曝光对准误差改善对光刻胶化学反应的影响光刻技术是一种重要的微纳加工技术，广泛应用于集成电路制造等领域。
而光刻机的曝光对准误差改善对光刻胶化学反应起着重要的影响。
本文将从不同角度探讨光刻机的曝光对准误差改善对光刻胶化学反应的影响。
一、曝光对准误差光刻机的曝光对准误差是指所曝光的光刻胶图形与目标图形之间的偏移量。
曝光对准误差是光刻工艺中的一个重要问题，并且会对光刻胶的化学反应产生影响。
准确的曝光对准可以提高芯片的制造精度和稳定性，降低制造缺陷率。
二、曝光对准误差改善对光刻胶化学反应的影响1. 光刻胶光敏剂的活化光刻胶的化学反应过程中，需要光敏剂的活化，进而引发光刻胶的曝光。
而曝光对准误差的改善可以提高光敏剂的活化效率，使其对光更加敏感。
这样可以减少曝光时间，降低对光刻胶的照射剂量，从而降低胶层的损伤。
2. 光刻胶的聚合反应曝光对准误差改善可以减少光刻胶化学反应的不均匀性，提高光刻胶的聚合反应效率，增加胶层的交联密度。
这对于提高光刻胶的力学强度和电学性能非常重要。
3. 光刻胶的脱溶性光刻胶化学反应后，需要进行脱溶步骤，将未曝光的部分胶层去除。
而曝光对准误差的改善可以降低胶层的脱溶难度，减少未曝光部分胶层在脱溶液中的残留，这会大大提高图形的解析度和边缘清晰度。
4. 光刻胶的残留物曝光对准误差改善可有效减少胶层的残留物。
胶层的残留物是指未完全去除的光刻胶残留在芯片表面上的固体颗粒，残留物会降低芯片的可靠性和性能。
通过改善曝光对准误差，可以减少残留物的产生，提高芯片的质量。
三、总结光刻机的曝光对准误差改善对光刻胶化学反应具有重要的影响。
通过准确的曝光对准，可以提高光敏剂的活化效率，增强胶层的聚合反应，改善光刻胶的脱溶性和减少胶层的残留物。
这些因素将直接影响到芯片的制造精度和性能。
因此，在光刻技术的研究和实践中，我们应注重曝光对准误差的改善，以提高微纳加工的质量和可靠性。
注意：本文所述仅为参考，具体以实际情况为准。
光刻工艺的对准方法与流程
光刻工艺的对准方法与流程本发明涉及光刻工艺技术领域，尤其涉及一种光刻工艺的对准方法。
背景技术：在采用光刻工艺生产存储器件时，第二功能层图形与第一功能图形之间需要保持精确的对位，才能确保器件正常的工作。
为实现上述精确对位的目标，在第一功能图形掩膜版上放置对位标记，通过第一功能图形光刻和刻蚀把相应对位标记留在硅片上，在后续的第二功能层光刻工艺过程中通过侦测第一功能图形的对位标记的位置完成上下层图形的对准。
在该工艺过程中，由于第一功能图形的对位标记图形已经通过化学机械抛光工艺进行平坦化，非透明的第二功能层金属薄膜沉积后，第二功能层光刻曝光工艺时光刻机无法侦测到BE的对位标记光学信号，最终导致无法完成第二功能层光刻工艺。
为解决上述问题，通常在沉积磁隧道薄膜之前，增加一张过渡掩膜，把对位标记和套刻标记制作到氧化物介质中，第二功能层薄膜沉积之后，上述标记处仍然保持表面凹凸结构，因此可以为第二功能层光刻时提供对准信号和套刻信号。
但上述方法存在两个明显的缺陷：一是第二功能层与第一功能图形的对位无法直接监测，只能通过第二功能层，过渡掩膜和第一功能图形之间的相对位置来间接完成，增加了套刻性能的不稳定性和在线控制的复杂性；二是因为过渡掩膜起到第二功能层和第一功能图形之间的桥梁作用，要求过渡掩膜需要具备较高的掩膜等级和工艺要求，普通的I线光刻机无法满足工艺要求。
技术实现要素：本发明提供的光刻工艺的对准方法，能够精确的实现光刻工艺中的对准。
第一方面，本发明提供一种光刻工艺的对准方法，包括：提供第一功能图形、对位标记以及用于填充第一功能图形和对位标记之间间隙的填充介质，所述第一功能图形、对位标记和填充介质的上表面均在第一平面内；在所述填充介质上形成凹槽，所述凹槽用于暴露所述对位标记的侧壁；在所述第一平面上形成第二功能层，所述第二功能层在所述凹槽上形成随形拓扑结构；依据所述随形拓扑结构侦测所述对位标记，完成对所述第二功能层的光刻和刻蚀。
光刻曝光时间计算方法
光刻曝光时间计算方法嘿，咱今儿就来唠唠光刻曝光时间计算方法这档子事儿。
你说这光刻曝光时间，那可真是个关键的玩意儿啊！就好像咱做饭得掌握好火候一样，这曝光时间要是没算对，那可就全乱套啦！咱先来说说为啥要算这个曝光时间。
你想想啊，光刻就像是给芯片画画儿，这曝光时间就是决定这画儿好不好看、清不清晰的关键因素之一。
要是时间太短，那图案可能都没印上去；要是时间太长，说不定就糊成一团啦，那不就白折腾啦！那怎么算这个曝光时间呢？这可得综合好多因素呢！比如说光源的强度，这就好比灯光的亮度，亮一点的灯可能曝光时间就可以短一点嘛。
还有光刻胶的特性，不同的光刻胶对曝光时间的要求也不一样呀，就跟不同的布料对染色时间有不同要求似的。
咱再打个比方，这计算曝光时间就像是给病人开药，得根据病人的具体情况来斟酌药量。
光源强度强，就好比病人身体强壮点，药量可以适当多一点；光刻胶敏感些，就像病人比较虚弱，药量就得小心控制啦。
然后呢，还得考虑环境因素哦！比如说温度、湿度啥的。
温度高了，曝光时间可能就得调整调整，不然效果可就差了。
这就好像夏天热的时候，咱做饭的时间可能就得缩短点，不然就煮烂啦。
计算曝光时间可不能马虎呀！你想想，如果因为没算好，导致生产出来的芯片有问题，那得损失多大呀！这可不是闹着玩的事儿。
那具体怎么算呢？这可得靠一些专业的公式和经验啦！一般来说，得先了解各种参数，然后代入公式里去算。
但这可不是死记硬背公式就行的哦，还得结合实际情况去调整呢。
就好比学骑自行车，你知道怎么踩踏板，怎么掌握方向，但真正骑起来，还得根据路况随时调整呀，不然不就摔倒啦。
所以说呀，这光刻曝光时间计算方法可真不是个简单的事儿。
咱得认真对待，仔细研究，可不能随随便便就下结论。
这可是关系到芯片质量的大事儿呢！咱可得把它搞明白，搞透彻，让咱的芯片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
第14章光刻：对准和曝光
曝光光源
• 汞灯
• 准分子激光
2018/10/24
集成电路工艺
11
第14章光刻：对准和曝光
汞灯
• 高压汞灯作为紫外光源被使用在所有常规 的I线步进光刻机上。
• 电流通过装有氙汞气体的管子产生电弧放 电。这个电弧发射出一个特征光谱，包括 240nm到500nm之间有用的紫外辐射。
2018/10/24 集成电路工艺 35
第14章光刻：对准和曝光
投影掩膜版(reticle)
• 投影掩膜版(reticle)只包括硅片上一部分图 形（如4个芯片），这个图形必须通过分步 重复来覆盖整个衬底。投影掩膜版用于分 步重复光刻机和步进扫描光刻机。
• 掩膜版(mask)包含了整个硅片上的芯片阵 列并且通过单一曝光转印图形（1：1图像 转印）。掩膜版用于较老的接近式光刻和 扫描对准投影机光刻中。
2018/10/24
集成电路工艺
12
第14章光刻：对准和曝光
汞灯强度峰
UV光波长(nm)
436 405 365 248
2018/10/24
描述符
G线 H线 I线 深紫外(DUV)
集成电路工艺
CD分辨率(μm )
0.5 0.4 0.35 0.25
13
第14章光刻：对准和曝光
光的波长与工艺
2018/10/24
2018/10/24
集成电路工艺
4
第14章光刻：对准和曝光
光刻机
• 分布重复光刻机(stepand-repeat aligner)
• 光刻机(aligner)
• 步进光刻机(stepper)
2018/10/24
集成电路工艺
5
第14章光刻：对准和曝光
步进光刻机的目标
使硅片表面和石英掩膜版对准并聚集
2018/10/24 集成电路工艺 26
第14章光刻：对准和曝光
分辨率
• 分辨率——清晰分辨出硅片上间隔很近的 特征图形对的能力。
• R=kλ/NA • K表示特殊应用的工艺因子，范围0.6-0.8 • 影响分辨率的参数有哪些？ • 如何提高分辨率？
2018/10/24 集成电路工艺 27
第14章光刻：对准和曝光
第14章光刻：对准和曝光
数值孔径
• 一个透镜能够俘获一些衍射光。透镜收集 衍射光的能力被称做透镜的数值孔径 (numerical aperture,NA)。
• 对于一个给定的透镜，NA测量透镜能够接 收多少衍射光，并且把衍射光会聚到一点 成像。 • NA越大就能把更多的衍射光会聚到一点。
2018/10/24 集成电路工艺 21
2018/10/24 集成电路工艺 2
第14章光刻：对准和曝光
1.提纲
• 1.概述
• 2.光学光刻 • 3.光刻设备 • 4.混合和匹配 • 5.对准和曝光质量测量
2018/10/24
集成电路工艺
3
第14章光刻：对准和曝光
1.概述
• 一个紫外光源
• 一个光学系统 • 一块由芯片图形组成的投影掩膜版 • 一个对准系统 • 一个覆盖光敏光刻胶的硅片
通过对光刻胶曝光，把高分辨率的投影掩 膜版上图形复制到硅片上 在单位时间内生产出足够多的符合质量规 格的硅片
2018/10/24
集成电路工艺
6
第14章光刻：对准和曝光
2.光学光刻
• 光学光刻一直是不断缩小芯片特征尺寸的 主要限制因素。
• 光刻的长命归功于设备和工艺的改进。
2018/10/24
集成电路工艺
集成电路工艺
14
第14章光刻：对准和曝光
光强和曝光剂量
• 光强——单位面积的功率(mW/cm2)，光强 在光刻胶的表面进行测量。
• 曝光剂量——光强乘以曝光时间，表示光 刻胶表面获得的曝光能量。
2018/10/24
集成电路工艺
15
第14章光刻：对准和曝光
光刻胶的吸收问题
• 光刻胶树脂对入射辐射过多的吸收是不希 望的。
第14章光刻：对准和曝光
数值孔径
设备类型
反射式扫描投影光刻机 分布重复光刻机 步进扫描式光刻机
2018/10/24 集成电路工艺
数值孔径(NA)数值
0.25 0.60～0.68 0.60～0.68
22
第14章光刻：对准和曝光
浸没式光刻技术
• 在32纳米技术节点乃至进一步向下延伸时将要求 193纳米浸没式光刻技术在一些领域，如高折射 率液体，高折射率光学镜头材料以及高折射率光 刻胶等方面取得突破性的进展
第14章光刻：对准和曝光
NA/R/DOF
λ
365nm 365nm 193nm 193nm
2018/10/24
NA
0.45 0.60 0.45 0.60
R
486nm 365nm 257nm 193nm
集成电路工艺
DOF
901nm 507nm 476nm 268nm
29
第14章光刻：对准和曝光
3.光刻设备
• 193 纳米干法光刻系统 Twinscan XT:1450 是ASML最 新推出的193nm干法光刻系统。 数值孔径为0.93；新Aerial-PT 投影光源支持高效偏振化，透 镜象差控制和套刻精度水平的 提高，使干法ArF 光刻的分辨 率延伸至57nm。Twinscan XT:1450 产能达到了每小时143 片晶圆Twinscan XT:1450还能 采用两次图形曝光技术，助力 用户开发32nm 节点工艺。
2018/10/24
集成电路工艺
25
第14章光刻：对准和曝光
抗反射涂层
• 曝光光线通过投影掩膜版后在光刻胶上形 成图案。如果光刻胶的底层膜是反光的 （如金属和多晶硅层），那么光线将从这 个膜层反射并有可能损害临近的光刻胶。
• 这个损害对控制线宽产生不利影响。 • 把一种抗反射层(ARC-antireflective coating) 直接用于反射材料的表面来减小影响。
• 如果光刻胶吸收过多，光刻胶底部接受的 光强就会比顶部的少很多，这个差异导致 图形测墙倾斜。 • 要获得垂直测墙图形，光刻胶必须只吸收 入射辐射的一小部分，一般<20%
2018/10/24 集成电路工艺 16
第14章光刻：对准和曝光
准分子激光
• 主要优点：可在248n深紫外及以下波长提 供较大光强。
2018/10/24 集成电路工艺 32
第14章光刻：对准和曝光
扫描投影光刻机
• 扫描投影光刻机试图解决沾污问题、边缘 衍射、分辨率限制等问题。
• 适用于线宽1μm 的非关键层。 • 它利用基于反射镜系统把1：1图像的整个 掩膜图形投影到硅片表面。掩膜版图形和 硅片上的图形尺寸相同。
2018/10/24
第14章光刻：对准和曝光
步进扫描光刻机
• 步进扫描光学光刻系统是一种混合设备， 融合了扫描投影光刻机和分步重复光刻机 技术。 • 使用步进扫描光刻机曝光硅片的优点是增 大了曝光场，可以获得较大的芯片尺寸。 • 步进扫描光刻机的另一个重要优点是具有 在整个扫描过程调节聚集的能力，使透镜 缺陷和硅片平整度变化能够得到补偿。
第14章光刻：对准和曝光
光的衍射
• 光在传播路径中，遇到一 个小孔或缝隙时，产生偏 离直线传播的现象称为光 的衍射。
• 光的衍射和光刻密切相关。 因为掩膜版上有细小图形 并且间距很窄，衍射图样 夺走了曝光能量，并使光 发射，导致光刻胶上不要 曝光的区域被曝光。
2018/10/24 集成电路工艺 20
7
第14章光刻，需要一个光源来把版图投 影到光刻胶上并引起光化学反应。
• 光的实质是能被人眼看到的电磁波。 • 光可用波长和频率来描述。 • v=λf
2018/10/24
集成电路工艺
8
第14章光刻：对准和曝光
光波的干涉
• 波本质上是正弦曲线。
• 任何形式的正弦波只 要有相同的频率就能 相互干涉。 • 相长干涉：两列波相 位相同彼此相加 • 相消干涉：两列波相 位不同彼此相减
• 接触式光刻机(Contact aligner)
• 接近式光刻机(Proximity aligner) • 扫描投影光刻机(Scanning projection aligner——scanner) • 分步重复光刻机(Step-and-repeat aligner— —Stepper) • 步进扫描光刻机(Step-and-scan system)
2018/10/24 集成电路工艺 30
第14章光刻：对准和曝光
接触式光刻机
• SSI时代
• 线宽>5μm • 一旦掩膜版和硅片对准，掩膜版就开始和 硅片表面的光刻胶涂层直接接触。 • 因为掩膜版和光刻胶直接接触，颗粒沾污 损坏了光刻胶层、掩膜版或两者都损坏了， 每5次～25次操作就需要更换掩膜版。
焦深
• 焦点周围的一个范围，在这个范围内图像连续地 保持清晰，这个范围被称为焦深(DOF-Depth of Focus) • 焦点是沿透镜中心出现最佳图像的点，焦深是焦 点上面和下面的范围。
• 焦点可能不是正好在光刻胶层中心，但是焦深应 该穿越光刻胶层上下表面。 • DOF＝λ/2(NA)2
2018/10/24 集成电路工艺 28
2018/10/24 集成电路工艺 31
第14章光刻：对准和曝光
接近式光刻机
• 接近式光刻机从接触式光刻机发展而来。
• 适用线宽2－4μm 。 • 掩膜版不与光刻胶直接接触，它与光刻胶表面接 近，在掩膜版和硅片表面光刻胶之间大致有2.525μm 的间距。
• 接近式光刻试图缓解接触式光刻机的沾污问题， 但当紫外光线通过掩膜版透明区域和空气时就会 发散，减小了系统的分辨率。
