除臭设备设计计算书

8、除臭设备设计计算书

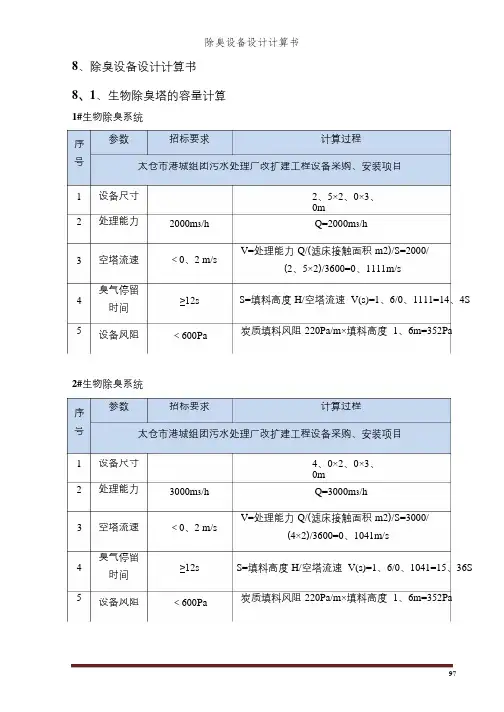

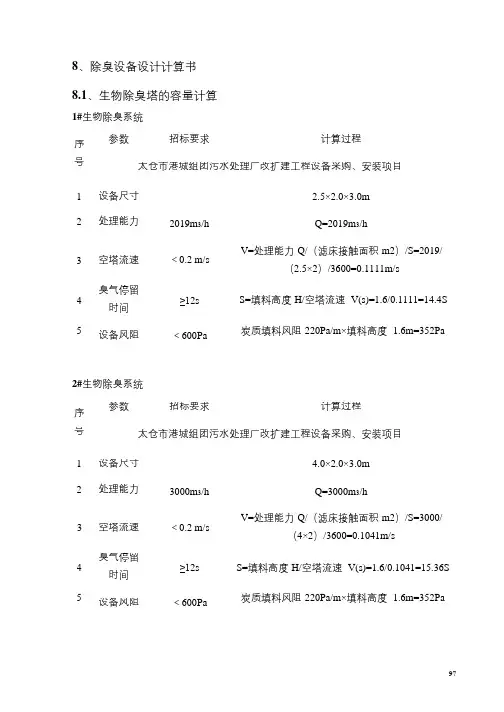

8.1、生物除臭塔的容量计算

1#生物除臭系统

参数招标要求计算过程

序

号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目

1 2 设备尺寸

处理能力

2.5×2.0×

3.0m

2000m3/h Q=2000m3/h

V=处理能力Q/（滤床接触面积m2）/S=2000/

（2.5×2）/3600=0.1111m/s

3 空塔流速＜0.2 m/s

臭气停留

时间4

5 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa

设备风阻＜600Pa

2#生物除臭系统

参数

序

招标要求计算过程

号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目

1 2 设备尺寸

处理能力

4.0×2.0×3.0m

3000m3/h Q=3000m3/h

V=处理能力Q/（滤床接触面积m2）/S=3000/

（4×2）/3600=0.1041m/s

3 空塔流速＜0.2 m/s

臭气停留

时间4

5 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1041=15.36S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa

设备风阻＜600Pa

3#生物除臭系统

参数招标要求计算过程

序

号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目

1 2 设备尺寸

处理能力

7.5×3.0×3.3m（两台）

20000m3/h Q=20000m3/h

V=处理能力Q/2（滤床接触面积m2）/S=10000/

（7.5×3.0）/3600=0.1234m/s

3 空塔流速＜0.2 m/s

臭气停留

时间4

5 ≥12s S=填料高度H/空塔流速 V(s)=1.7/0.1234=13.77S 炭质填料风阻220Pa/m×填料高度 1.7m=374Pa

设备风阻＜600Pa

4#生物除臭系统

参数

序

招标要求计算过程

号太仓市港城组团污水处理厂改扩建工程设备采购、安装项目

1 2 设备尺寸

处理能力

7.5×3.0×3.0m（两台）

18000m3/h Q=18000m3/h

V=处理能力Q/2（滤床接触面积m2）/S=18000/

（7.5×3）/3600=0.1111m/s

3 空塔流速＜0.2 m/s

臭气停留

时间4

5 ≥12s S=填料高度H/空塔流速 V(s)=1.6/0.1111=14.4S 炭质填料风阻220Pa/m×填料高度 1.6m=352Pa

设备风阻＜600Pa

8.2、喷淋散水量(加湿)的计算

生物除臭设备采用生物滤池除臭形式，池体上部设有检修窗，进卸料口，侧面设有观察窗等，其具体计算如下：

1号除臭单元总风量：2000m 3/h ，设计 1套 8.0×5.0×3.0m 生物滤池除臭设备。

根据《环保设备设计手册》，实际选用液气比为：G/L=500

再根据《化工工艺设计手册》，额定流量取正常流量的 1.0~1.1倍，因此我司选用 液气比为 G/L=500。 则循环水泵流量为

a: Q 水泵=L/G×Q 气量=2000/500=4m 3/h

因此，选用水泵参数：流量为 4m 3/h ，扬程为 15m ，功率为 0.55kW 。 同理可得喷淋水泵及 2#、3#、4#系统的散水量的计算过程。

8.3、化学除臭系统能力计算

已知条件：

处理风量：V h =2000m 3/h 水的密度（20℃）ρL =998.2 kg/m 3 废气温度，常温 T=20℃

废气密度（20℃，按空气密度计）ρV =1.205 kg/m 3 水的密度和液体的密度之比ϕ =1

填料因子（1/m ）φ =274（空心多面球 Φ50） 液体粘度（mPa·S ）μ L =1.005（20℃） 相关计算： 1）泛点气速 u f

0.5

⎛ ρ ⎫ 由 L =0.0632查填料塔泛点和压降通用关系图乱堆填料泛点线可得 ⎪ ⎪ h

V h L ρ ⎝ ⎭ V u f 2ϕφρ V g ρL μ 0.2

L

=0.037；

（1）

根据已知条件，并由式（1）可计算出泛点气速 u f =1.15m/s 2）塔体相关计算

取设计气速为泛点气速 70%，则 u=0.805m/s ，取 0.8 m/s 在设计气速下，喷淋塔截面积 A=V h /u=0.7m 2

喷淋塔为卧式，故设计为矩形截面，则截面为 0.7m×1m 。 2）塔设备有效高度 h 计算

设备设计停留时间 t=1.5s （填料段）

则在设计气速下，设备填料层高度 h=u*t=1.44m ；取 h=1.5m ，另设备底部水箱及布气 段高度取 h 1=0.9m ，除雾层高度 h 2=0.2，喷淋所需高度 h 3=0.4m ，塔设备高度 H=h+h 1+h 2+ h 3=1.5+0.9+0.2+0.4=3.0m 。 3）液体喷淋量核算： 采用水为吸收剂。

由液气比（L/ m 3）一般为 2~3之间，这里取 2 则喷淋水量 L h =V h *2=4 m 3/h 4）压降计算

填料层高度：取 1~1.5m ，这里为 1.5m;填料为 Φ50空心多面球

0.5

⎛ ρ ⎫ =0.0632； u 2 ϕφρ V μL 0.2 =0.018；查填料塔泛点和压降通用关 在设计气速下， L ⎪

⎪ h

L V h ρ V g ρL ⎝ ⎭ 系图可知每米填料压降约 ΔP=300Pa 5）喷嘴数量 n 喷嘴覆盖面积 A 0； 2

θ

A 0 = πH 2 tg

（3）

2

其中，H 为喷嘴距离填料高度 m （这里取 H=0.3m ）

θ为喷嘴喷雾角度（根据喷嘴不同有 120°、90°、60°等，这里可选 θ=90°） 喷嘴数量 n n = αA （4）

A 0

α为喷淋覆盖率，一般取 200%~300%（这里取 α=300%） A 为塔截面积 m 2

A 0为单个喷嘴覆盖面积 m 2

根据公式（3）可得 A 0=0.283，由（4）可计算出 n=6.14，圆整后得喷嘴数量 7个。由 于喷淋水量为 4m 3/h,则每个喷嘴的小时喷淋量为 4/7=0.57 m 3/h
