设备基础基础设计计算
设备基础荷载计算

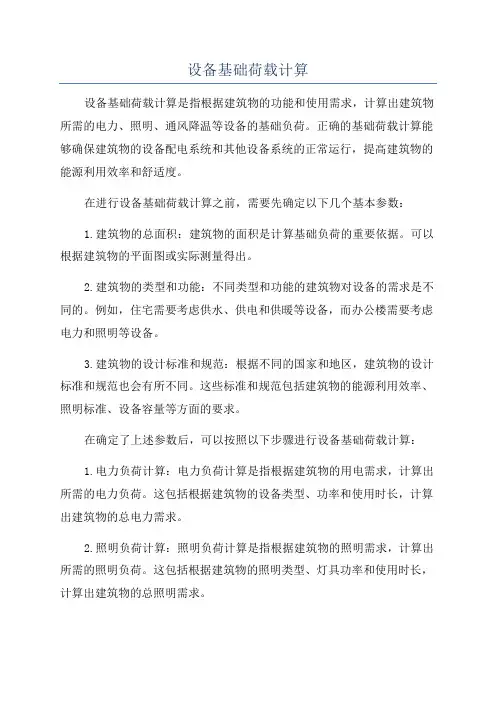

设备基础荷载计算设备基础荷载计算是指根据建筑物的功能和使用需求，计算出建筑物所需的电力、照明、通风降温等设备的基础负荷。
正确的基础荷载计算能够确保建筑物的设备配电系统和其他设备系统的正常运行，提高建筑物的能源利用效率和舒适度。
在进行设备基础荷载计算之前，需要先确定以下几个基本参数：1.建筑物的总面积：建筑物的面积是计算基础负荷的重要依据。
可以根据建筑物的平面图或实际测量得出。
2.建筑物的类型和功能：不同类型和功能的建筑物对设备的需求是不同的。
例如，住宅需要考虑供水、供电和供暖等设备，而办公楼需要考虑电力和照明等设备。
3.建筑物的设计标准和规范：根据不同的国家和地区，建筑物的设计标准和规范也会有所不同。
这些标准和规范包括建筑物的能源利用效率、照明标准、设备容量等方面的要求。
在确定了上述参数后，可以按照以下步骤进行设备基础荷载计算：1.电力负荷计算：电力负荷计算是指根据建筑物的用电需求，计算出所需的电力负荷。
这包括根据建筑物的设备类型、功率和使用时长，计算出建筑物的总电力需求。
2.照明负荷计算：照明负荷计算是指根据建筑物的照明需求，计算出所需的照明负荷。
这包括根据建筑物的照明类型、灯具功率和使用时长，计算出建筑物的总照明需求。
3.通风降温负荷计算：通风降温负荷计算是指根据建筑物的通风和降温需求，计算出所需的通风降温负荷。
这包括根据建筑物的体积、人员数量、换气次数和室内外温差，计算出建筑物的总通风降温需求。
4.设备基础负荷求和：将上述三个方面的基础负荷求和，得出建筑物的设备基础负荷。
这个值通常以千瓦（kW）或千瓦时（kWh）为单位。
总之，设备基础荷载计算是建筑物设计过程中的重要环节，对于建筑物的能源利用效率和舒适度具有重要影响。
正确的设备基础荷载计算能够确保建筑物的设备系统正常运行，提高建筑物的整体能效水平。
设备基础的施工方案
设备基础的施工方案1. 引言设备基础的施工方案是在工程建设过程中，为了确保设备的稳定运行和安全性，需要进行设备基础的施工工作。
设备基础施工方案主要包括基础设计、基础材料的选择与准备、基础施工的步骤和方法等内容。
本文将详细介绍设备基础施工方案的具体步骤和注意事项，以便工程人员能够合理、高效地完成设备基础的施工工作。
2. 设备基础的施工步骤2.1 基础设计设备基础的施工方案的第一步是进行基础设计。
在基础设计过程中，需要对设备基础的尺寸、深度、强度等参数进行合理的计算和确定。
基础设计还需要考虑土壤的承载能力、地下水位等因素，以确保设备基础具有足够的稳定性和安全性。
2.2 基础材料的选择与准备在进行设备基础施工之前，需要选择合适的基础材料并进行准备工作。
常用的基础材料包括水泥、砂浆、砂石等。
这些材料需要按照设计要求进行配比和搅拌，以确保基础施工的质量。
2.3 基础施工的步骤和方法基础施工的步骤包括基坑开挖、基础底板的铺设、基础墙体的砌筑等。
在进行基础施工时，需要注意以下事项：•基坑开挖：基坑应按照设计要求进行开挖，并确保基坑的尺寸和形状符合设计要求。
开挖过程中需要注意排水、支护等工作，以确保基坑的稳定性和安全性。
•基础底板的铺设：基础底板的铺设需要使用合适的基础材料，并按照设计要求进行施工。
在施工过程中，需要注意基础底板的平整度和强度，以确保设备基础的稳定性。
•基础墙体的砌筑：设备基础的墙体砌筑应按照设计要求进行施工。
在施工过程中，需要注意墙体的垂直度和强度，以确保设备基础的稳定性和安全性。
2.4 基础施工的质量控制在设备基础的施工过程中，需要进行质量控制，以确保基础施工工作的质量。
质量控制包括严格按照设计要求进行施工、及时处理施工中的问题和隐患、进行施工质量的检查和验收等。
只有通过严格的质量控制，才能确保设备基础的稳定性和安全性。
3. 注意事项在设备基础的施工过程中，需要注意以下事项：•安全第一：在进行设备基础的施工过程中，要始终将安全放在第一位。
水平荷载作用下塔型设备基础的设计计算
水平荷载作用下塔型设备基础的设计计算作者：杨进宏来源：《赤峰学院学报·自然科学版》 2011年第11期杨进宏（包头市建设工程施工图审查中心，内蒙古包头 014010）摘要：本文就塔型设备结构设计中水平荷载计算进行阐述，使设计者能够掌握塔基础设计工程中的关键点，加深对塔基础的认识.关键词：塔型设备；风荷载；地震作用中图分类号：TM753 文献标识码：A 文章编号：1673-260X（2011）11-0129-03塔型设备是石油化工、石油工业、化学工业等生产中最重要的设备之一.塔型设备由塔型设备本体、塔型设备附属构筑物（如操作平台、栏杆、梯子、管线等）、支持塔型设备的基础这三部分组成.塔基础支持塔型设备的全部荷载（包括垂直荷载、水平荷载等），所以塔基础的设计非常重要，要求达到坚固、适用、经济和合理.塔型设备属于高耸构筑物，在高耸构筑物计算中风荷载和地震作用的计算尤为重要.在塔基础的结构设计中，应根据使用中在结构上可能同时出现的荷载，按照承载能力极限状态和正常使用极限状态分别进行荷载效应组合.通过表1可以发现在塔基础结构设计中无论何种工况的组合都少不了风荷载.同时地震荷载在组合中往往起着决定性作用，《石油化工塔型设备基础设计规范》（SH3030-1997）中5.4.4列出了可不进行截面抗震验算的几种情况，说明在这几种情况下风荷载起决定因素.本文重点讨论风荷载作用和水平地震作用的塔型设备基础的设计计算.1 风荷载露天放置的塔型设备在风力作用下，将在两个方向上产生振动.一种是顺风向的振动，振动的方向与风流向的一致，另一种是横风向的振动，振动方向与风的流向垂直.前一种振动是常规设计的主要内容，后一种振动也称风诱发的振动，在工程界以前较少予以重视，但现在对诱发振动的研究日益受到重视，而在塔型设备设计的时候考虑风诱发的振动已成为必然的趋势.1.1 风向风荷载（常规风荷载计算）《石油化工塔型设备基础设计规范》（SH3030-1997）5.3.1条给出了塔风荷载标准值计算的公式Wk=βzμsμzμr（1+μe）（D0+2δ2）ωo在这里仅就公式中几个系数计算须注意的问题阐述如下：（1）风振系数βz《石油化工塔型设备基础设计规范》（SH3030-1997）5.3.2条：当塔型设备的基本自振周期T1≥0.25s时，应考虑由脉动风引起的风振影响βz=1+ξε1ε2首先要计算塔体的自振周期，判断是否需要考虑风振影响.在SH3030-1997附录A中给出了塔的自振周期计算公式，但都是针对壁厚δ1≤30mm的塔，对于我们现在结构设计中遇到的壁厚是δ2≥30mm的塔体的自振周期则没有提及，这就要另外寻找合适的计算方法了.规范《钢制塔式容器》（JB/T 4710-2005）是一本设备专业的规范，在这本规范中有计算塔式容器基本振型的自振周期：对于直径和厚度不变的每段塔式容器质量，可处理为作用在该段高度1/2处的集中质量.H：塔式容器高度，mmm0：塔式容器的操作质量，kg（包括塔壳和裙座壳质量，内件质量，保温质量，平台扶梯质量，操作时塔内介质质量，人孔、接管、法兰等附属件质量，偏心质量）Et：设计温度下材料的弹性模量，MPaδe：圆筒或锥壳的有效厚度，mmDi：塔壳内直径，mm直径、厚度相等塔式容器的第二振型与第三振型可分别近似取T2=T1/6，T3=T1/18.《石油化工塔型设备基础设计规范》附录A中圆筒（柱）式塔基础，δ1≤30mm：我们可以对壁厚δ1≤30mm的塔分别用两本规范的公式仅就圆筒（柱）式塔基础进行计算，做一下对比：从表2可以看出一般设备规范计算出来的周期较塔基础规范计算出的周期长.且绝大多数塔周期都是≥0.25s的.（2）脉动增大系数ξ这个系数在《高耸结构设计规范》（GB 50135-2006）上可以查出，但要注意两点：第一：对于ωoT2，对地面粗糙度B类可以直接代入基本风压，对于A类、C类、D类应分别乘以1.38、0.6和0.32.第二：结构类别应选择无维护钢结构这项.⑶振型、结构外形的影响系数ε2这个系数在表格中是一个范围，在这个范围是根据地面粗糙度类别选取的具体数值的.从A~D，B类取1/4处，C类取1/2处.⑷体型系数μs和风载扩大系数μe这两个系数要放在一起说这牵扯到《石油化工塔型设备基础设计规范》和《高耸结构设计规范》上对μs取值的不同.在《石油化工塔型设备基础设计规范》中明确规定μs取0.6，一般我们也按照这个取用.但是在《高耸规范》中体型系数选取表格4.2.7中有一项是明确为：石油化工塔型设备结构类型的.这一项是根据塔型设备直径不同、塔体本身携带钢梯不同来选取μs，其最小值也要比0.6大很多.在注1中提及这个μs是包括了平台、扶梯等影响的单个塔型设备的.对于不同规范的μs其取值依据是不同的，包含的意义也不同.在《塔基础》中是用μe 来考虑独立平台、联合平台、钢斜（直）梯和管线等部分的风荷载的.在《高耸规范》中，这些因素都包含在μs这一个系数中的.也就是说《塔基础》规范中μs（1+μe）才相等于《高耸规范》中的μs.由表3可以看出《高耸规范》计算出的数值要大些，同时也可以发现塔型设备的直径越大，风荷载扩大系数影响越小；塔型设备的直径越小，风荷载扩大系数影响越大.在这里还是要提一下《钢制塔式容器》这本规范，在这本规范条文说明中提到，对于细长柱体结构，试验表明体型系数与雷诺数Re有关，当Re≤1.5x105时，μs=1.2；当Re≥4x105时，μs=0.7.对具有圆柱形截面的塔器，常遇到的雷诺数都大于4x105，所以规定μs=0.7.如果把0.7代入上表，可以看出这是介于《塔基础》和《高耸》之间的一个数值.《钢制塔式容器》中扶梯、护栏操作平台也是另行考虑的.它的公式计算很细致，获取那么多细部尺寸对我们专业来讲比较困难，所以就没有列出公式.但是它的意义和《石油化工塔型设备基础设计规范》中的μs一致.1.2 横风向风荷载《石油化工塔型设备基础设计规范》中并没有提及考虑横风向风荷载，但是在《高耸结构设计规范》（GB 50135-2006）中4.2.11与4.2.12条提到了高耸结构应考虑由脉动风引起的垂直于风向的横向共振的验算.《建筑结构荷载规范》（GB50009-2001）（2006）7.6提出了对一些情况下圆形截面横风向风振（漩涡脱落）的校核.这表明对于大型塔型设备应该考虑到横风向风荷载的影响对于圆截面柱体结构，当发生漩涡脱落时，若脱落频率与结构自振频率相符，将出现共振.漩涡脱落频率fs与风速v成正比，与截面的直径d成反比.同时雷诺数Re，斯托罗哈数St 它们在识别其振动规律方面有重要意义.所谓漩涡就是风吹过塔体表面速度减小压强增加在塔体后半周形成空白区，在逆向压强梯度的作用下，必然有倒流的流体来补充，倒流的流体又受到高压强的的影响而被推开，于是在塔体背后产生了漩涡.发生横风向共振有两个条件：第一，雷诺数Re≥3.5x106.第二，结构顶部风速vH的1.2倍大于vcr，j.产生横向风振后在垂直的横风向也产生风力，还可以产生风力矩，但是除重要的的特高的塔型设备结构外，一般可不考虑它的影响.1.3 双塔这里的双塔是指间距比较近的两个独立的塔.由于工艺需要常常有些塔被布置到离的很近的位置，有时需要把两塔做成联合基础，这样对于这两个塔的风荷载会产生一定的影响.我们就不能仅就单个的塔进行计算，还要综合考虑两塔之间风荷载的变化，进行验算.由并列双塔，当双塔间距S=D体型系数接近单塔的系数，但当S＜D时，则μs有所提高（当S=D/4时，μs提高一倍）.前后双塔，对于前塔μs变化不大，但后面的塔μs则有变化，当S≤D/4时后塔μs变为负值，说明有“迎风倒”的趋势.（S指两塔之间的净距）2 地震作用一般我们计算地震作用经常采用的方法大致为：第一，底部剪力法，即首先根据结构的构造特点、重要性、动力特性、重量、地基条件及设计烈度等因素求出结构的底部剪力，亦即结构所受的总的地震剪力，然后将此总地震作用按某种规律分布给结构各质点.第二，振型分解反应谱法.即首先求出各振型的最大反应，然后按某种方式进行组合.2.1 底部剪力法在使用此方法时须注意采用多质点体系计算，取总重力荷载代表值的85%进行计算，单质点体系则不必.这样对多质点体系总重力荷载代表值进行取用，反应了多质点体系底部剪力值与对应单质点体系（质量等于多质点体系总质量，周期等于多质点体系基本周期）剪力值的差异.2.2 振型反应谱法振型反应谱理论的基本假定是：结构地基相等于刚性平面，各点的运动完全一致；地面运动过程可以用强震观测仪器的记录来表示；并假定结构是弹性的.在确定塔型设备的地震作用时，并不需要考虑所有的高振型，一般只需考虑它的第一、第二振型，必要时最多再考虑第三振型就足够了.这是根据一般结构水平振动的频谱特点和地面运动的主要周期特性得出的.这里Xji：j振型i质点的水平相对位移可以按照《塔基础设计与计算》表2-52选取.2.3 地震影响系数α地震影响系数α可以按照《建筑抗震设计规范》5.1.5条计算，但是《抗震规范》并没有明确塔的阻尼比ζ的取值.不过在《钢制塔式容器》这本规范条文说明中提及，塔式容器是属于高耸的柔性结构，因此塔式容器的阻尼比较标准设计反应谱所采用的ζ=0.05来得小.因此推荐ζ=0.01.3 结语本文对于塔式设备基础结构设计中风荷载、地震作用计算涉及的方面进行了简单的总结.（1）对于位于框架内的塔，一般借助楼层或在楼层上做操作平台，塔型设备本身平台较少.在计算风荷载时一般选用《石油化工塔型设备基础设计规范》中μs=0.6，再结合扩大系数.如果是独立在框架外的塔型设备，一般选用《钢制塔式容器》中μs=0.7，但是计算公式还是用《石油化工塔型设备基础设计规范》中风荷载的计算公式.如果塔型设备很高、平台、管道荷载很大会酌情选用《高耸结构设计规范》的计算方法.塔毕竟是设备不属于结构，对于使用《高耸规范》还要斟酌.（2）当计算双塔联合基础时，即使是两个独立的塔型设备，也要根据塔间距考虑风荷载体型系数的互相影响.避免风荷载计算偏小.（3）计算地震作用时一般用两种方法都计算，并比较一下，选取一个大的.如果阵型反应谱法比底部剪力法小的多，会再加一个阵型计算，然后再进行比较.参考文献：〔1〕石油化工塔型设备基础设计规范（SH3030-1997）.〔2〕建筑结构荷载规范（GB50009-2001）（2006）.〔3〕高耸结构设计规范（GB 50135-2006）.〔4〕钢制塔式容器（JB/T 4710-2005）.〔5〕建筑抗震设计规范（GB 50011-2001）.〔5〕徐至钧.高塔基础设计与计算[M].北京：中国石化出版社，2002.。
设备基础设计(精品范文).doc
【最新整理，下载后即可编辑】设备基础设计基础类型（1）独立基础----当地基较好时，配合钢砼柱用得较多，也较经济。
（2）条形基础----当地基较好时，配合承重墙用得较多，也较经济。
（3）筏式基础----当地基不很好，或建筑物较高时，采用整片或大片底板作的基础。
如“竹筏”而名。
（4）箱形基础----由地下一层或几层的墙和搂板、底板构成的整片基础。
如“箱”而名。
常在高层建筑中采用。
（5）桩基础----按受力性能可分：摩擦桩、端承桩、摩擦端承桩；按施工方式可分：灌注桩、予制桩、搅拌桩、打入桩、静压桩等；按材料可分：钢砼桩、钢桩、木桩等。
（6）其它----如：沉井、锚杆、加筋土等。
设备基础设计是否按筏形基础设计，要看设备荷载、基础厚度和其平面的长宽比等情况而定。
倘设备荷载不是很大，或是基础厚度完全保证抗冲切的话（一般的设备基础，由于要锚固或安装地脚螺栓，厚度较大），只按构造在基础上下皮配双向钢筋就行了，太厚的要考虑设计成钢筋笼状。
但如果基础较薄，且基础的长宽比小于2：1，是可以按筏形基础设计的。
应该注意的是，按双向板设计时，要分析设备在基础上的置放方式是否符合双向板的受力条件，也就是基础版的支点状况（因此时是按地基反力是板的均布荷载，设备与基础板接触的地方就是板的支座计算的），如果设备和基础是面接触或起码有三边是线形接触，可以考虑按双向板设计。
如果设备集中在板的某一局部，或设备是与基础是几个点的接触，按双向板设计就不合适了，要按柱下独立基础板（可能还是偏心的）或无梁板考虑了。
设备基础构造规定1．当二次浇灌层厚度大于或等于50mm时，应采用细石混凝土，其强度等级应比基础混凝土强度等级高一级；当二次浇灌层厚度小于50mm时，应采用1：2水泥砂浆；当有条件时，应优先采用无收缩水泥砂浆或灌浆料或无收缩细石混凝土。
2．地脚螺栓分为死螺栓和活螺栓两大类，死螺栓的锚固有下列三种形式，可根据不同需要进行选择：一次埋入法、预留孔法、钻孔锚固法，死螺栓中以直钩和锚板螺栓最为常用，施工方便，性能可靠。
动力设备的基础设计综述
动力设备的基础设计综述随着现代工业的不断发展，各种动力设备已成为现代工业生产的必备设备，包括发电机组、电机、风机、车辆引擎等。
如何进行动力设备的基础设计，是保证动力设备高效稳定运行的关键。
一、动力设备基础设计的概述动力设备的基础设计是指在动力设备安装前，对其安装位置进行合适的处理，使之能够承受设备的重量、振动和功率等。
基础设计的好坏直接影响机器的使用寿命和性能。
因此，动力设备基础设计的重要性不言而喻。
动力设备基础设计的内容主要包括：基础材料和构造形式的选择、基础尺寸的计算、基础的抗震设计等。
二、基础材料和构造形式的选择基础材料的选择应根据设备的重量、振动频率和土地条件来确定。
常用的基础材料包括混凝土、钢筋混凝土、钢结构等。
1.混凝土基础：应用广泛，成本较低，施工方便；但其抗震性能较差，需配合地基改进。
2.钢筋混凝土基础：优秀的抗震性能和稳定性，成本较高，施工较复杂；但是，如果固定不当，可能造成技术问题。
3.钢结构基础：适用于大型高架设备，垂直荷载高，承载力强，但需要大量的钢材，成本较高。
此外，还可以采用玻璃钢、树脂等耐腐蚀材料作为基础。
基础的构造形式主要有：平面基础、带支架的平面基础、浅基础、桩基础、桥式基础等。
选择合适的基础构造形式对于设备的安装和运行具有重要影响。
三、基础尺寸的计算基础尺寸的计算主要包括设备、基础和地基之间的配合大小。
基础的尺寸应该足够承载动力设备的自重和工作荷载，主要包括长、宽、高、深四个方面，这取决于设备的大小、种类、形状和使用环境等。
基础尺寸的计算应遵循以下原则：1.合理的结构形式和空间布局，确保设备与基础的匹配，使之能够承受力学效应，匹配合适的地基。
2.基础的尺寸应根据设备规格和安装位置进行合理调整，确保设备的稳定性和性能。
3.基础的尺寸还需要考虑抗震设计和风险评估，确保设备的安全。
四、基础的抗震设计抗震设计是动力设备基础设计的重要组成部分，其目的是通过合理的抗震设计，降低地震对机器的影响，提高设备的安全性能和使用寿命。
基础设计计算范文
基础设计计算范文在设计领域中，基础设计计算是指在进行设计过程中需要进行的一系列数学计算。
这些计算旨在确保设计的正确性、准确性和可行性。
在本文中，我们将探讨一些基础设计计算的例子，并解释它们的用途和方法。
首先，我们来看一下对于建筑设计而言最基础的设计计算之一：结构力学计算。
在进行建筑结构设计时，设计师需要计算建筑物承受的荷载和力的分布情况，以确定结构的稳定性和安全性。
这些计算包括静态荷载计算、动态荷载计算和地震荷载计算等。
静态荷载计算通过计算建筑物承受的自重、居住负荷和风荷载等，确定结构所受到的力的大小和分布。
动态荷载计算则通过考虑地震、风力和交通振动等外界力，分析结构的响应情况。
地震荷载计算主要是针对地震区域，通过考虑地震作用的概率和强度，确定建筑物结构的耐震能力。
接下来，我们来看一下电气设计中的基础设计计算。
在进行电气系统设计时，设计师需要计算电流、电压、功率等参数，以确定合适的电气设备和电线规格。
例如，对于电路设计，设计师需要计算电路中的电流和电压，以选择合适的电源和电器组件；对于电线设计，设计师需要计算电线所能承受的电流负荷，以选择合适的电线截面积。
此外，还需要计算接地电阻、光照度、照明功率等其他参数，以确保电气系统的正常运行和安全性。
除了结构力学和电气设计，基础设计计算还包括其他许多方面。
例如，在机械设计中，设计师需要计算机械部件的尺寸、材料、强度等参数，以确保机械装置的正确性和可靠性。
在流体力学中，需要计算流体的速度、压力、流量等参数，以研究流体的运动和特性。
在热传导领域，设计师需要计算材料的热传导性能、温度分布等参数，以确定热传导过程的特点。
在进行基础设计计算时，设计师通常使用计算机辅助设计（CAD）软件和专业计算软件。
这些软件提供了各种计算功能和模拟工具，可以帮助设计师进行复杂的设计计算。
此外，设计师还需要掌握相关的数学知识和计算方法，以便正确应用设计计算公式和算法。
在设计过程中，基础设计计算起着至关重要的作用。
塔吊基础设计计算
塔吊基础设计计算设计塔吊的基础，就好比盖房子先要打好地基一样，可不是随随便便的事儿，得一步一步来：算重量和压力：先得摸清楚塔吊自身的重量有多大，再加上它能吊多重的货物，还得考虑到风吹过来的力、地震可能带来的冲击力，把这些力气统统算清楚。
挑基础样式：看看工地的地势和地质条件，选择合适的地基类型，比如独立基础（就像单独的一块大石头垫底）、连片基础（很多块石头连起来）或者打入地下的桩基础（像一根根钉子钉在地下）。
力量怎么传过去：接下来想象一下这些力气是怎么从塔吊传到地基上的，算出每个部位承受的压力有多大。
地基扛不扛得住：土壤能承受多大的压力，得根据地质报告来判断。
就像你得知道土地有多硬实，能撑得起多重的东西。
然后算算这块地基能不能顶住塔吊传下来的全部力气，包括抗压、抗弯折和抵抗剪切破坏的能力。
稳不稳定：考虑塔吊在工作时会不会被吹倒或者歪斜，就像一棵大树扎根在地上，得保证它稳稳当当的。
量体裁衣做基础：根据前面的计算结果，给地基设计合适的大小和深度，就像给塔吊穿鞋，得大小合适、底子扎实。
桩基础的细节设计：如果是用桩基础，那还要考虑桩的数量、粗细、打入地下的长度，还有桩顶上的承台怎么设计。
反复检查调整：设计出来了，还要反复检查，看这地基结实不结实，牢不牢靠，不达标的就调整，比如把地基做大点，或者多打几根桩。
施工方法和材料：设计好了，就要定施工方案，选好材料，就像烹饪要有食谱和食材一样，确保施工质量杠杠的。
权威认证：最后，设计成果要给专家和有关部门审核，通过了才算合格，就像考试答完了卷子，得老师批改过了才能安心。
总而言之，设计塔吊基础就像是给塔吊打造一个稳固有力的家，得方方面面都考虑周全，才能保证塔吊在工地上安全高效地工作。
独立基础设计计算过程
独立基础设计计算过程独立基础设计计算过程是指在建筑、工程等领域中，针对独立基础的设计过程中所进行的一系列计算。
独立基础是指不与其他结构直接连接的基础，它是通过自身体积和重力来保证建筑物或设备的稳定性和安全性。
以下是一个独立基础设计计算过程的详细说明。
1.确定设计参数：首先，需要确定设计参数，包括建筑物或设备的负荷、土壤性质、设计寿命等。
这些参数将对后续的计算过程产生重要影响。
2.土壤力学计算：根据土壤性质和设计参数，需要进行土壤力学计算。
主要包括土壤承载力计算、地基沉降计算和土压力计算等。
这些计算可以根据土壤力学公式和经验公式进行，以确定土壤对基础的承载能力和变形情况。
3.基础尺寸计算：根据土壤力学计算的结果，可以确定基础的尺寸。
基础尺寸的计算一般遵循平衡原理和安全性要求。
在计算过程中，需要考虑基础的宽度、长度和深度等因素，以保证基础的稳定性和承载能力。
4.受力分析：在确定基础尺寸后，需要进行受力分析。
这个过程主要是根据建筑物或设备的负荷分布和基础的几何形状，计算出基础的受力情况。
受力分析可以通过静力学原理和结构力学公式进行，以确定基础的内力和应力情况。
5.钢筋设计：在受力分析的基础上，需要进行钢筋设计。
钢筋设计主要是根据基础的受力情况，计算所需的钢筋数量和钢筋的布置方式。
在设计过程中，需要考虑钢筋的抗弯能力和抗拉能力等因素，以满足基础的强度和刚度要求。
6.混凝土设计：在完成钢筋设计后，需要进行混凝土设计。
混凝土设计主要包括确定混凝土的强度等级、配筋率和混凝土覆盖厚度等。
这些计算可以通过混凝土设计规范和相关公式进行，以保证基础的抗压和抗剪能力。
7.施工建议：最后，根据基础设计的结果，需要提出施工建议。
施工建议主要包括基础施工方法与步骤，施工时需要注意的问题和措施，以及基础质量控制的要求等。
这些建议可以保证基础在施工过程中的质量和安全性。
综上所述，独立基础设计计算过程包括确定设计参数、土壤力学计算、基础尺寸计算、受力分析、钢筋设计、混凝土设计和施工建议等步骤。
设备基础简化设计
设备基础简化设计在大型装置中地面和楼面有大量的设备基础，虽然设备基础设计相对比较简单，但出图量大，制图繁琐。
本文旨在通过分类、分型，制成图表，从而减少图纸数量，提高制图效率。
同时总结设备基础设计的一些经验，提出出更有效的设备支撑形式。
希望通过合理的设计，能取得较大的经济效益。
1．罐基础1.1．立式储罐基础。
受力特点为均匀的面荷载。
结构形式可分以下几种：1.1.1．环墙式罐基础。
用环墙箍住中间的素土和砂石，见图1.1。
如地基承载力不足，可通过大罐充水预压提高承载力。
建议在基底应力小于1.3倍地基承载力特征值，且土体易排水固结情况下采用。
环墙厚度由下面公式确定：h h gb mc L L )()1(γγγβ---=其计算原理是环墙下地基压应力与环墙内底层土的压应力相等，从而实现环墙和其内的土体沉降相等。
石化规范规定，环墙应设置成等截面，不许向内和向外扩展，致使设计中出现小罐的环墙厚度很厚。
某罐高5m ，直径11m ，如按公式计算环墙厚度竟需900mm 。
其实如计算环墙厚超过了构造需要的厚度较多，可采用环墙底外扩形式，但要满足以下要求：1、环墙底压应力接近罐中心下等标高处填土压应力；2、环墙底压应力均匀。
以上两条一般容易满足，故石化规范的规定不妥。
环墙式罐基础厚度还应满足埋设地脚螺栓的构造要求。
设计图表见图1.1类型A 。
1.1.2．外环墙式罐基础和护坡式罐基础。
这两类基础形式因占用场地多，影响设备和管道布置，与环墙式基础相比也没有明显的经济优势，故现在已经很少采用。
图示如下：注：b — 环墙厚度，（m）；h — 环墙高度，（m）；b1 — 外环墙内侧至罐壁内侧距离，（m）；H — 罐底至外环墙底高度，（m）。
图 外环墙式基础图 护坡式基础1.1.3．桩基式罐基础。
过去应用较少，随着沿海开放带来的软土地基增多，项目建设工期紧，以及桩基应用的普及，近十多年来采用桩基越来越多。
桩基式罐基础上应设承台，为减小承台厚度，常常在承台上设环墙。
40T龙门吊板式基础计算案例
40T龙门吊板式基础计算案例首先，我们需要了解40T龙门吊的技术参数和使用条件：-最大额定起重量：40吨-工作范围：30米-使用频率：中等-地质条件：基础土壤为砂土和砂质粉质土-设备使用年限：30年在进行基础计算之前，我们首先要进行定位选择。
龙门吊的起重范围较大，因此基础位置的选择会直接影响设备的工作效率和稳定性。
在选择基础位置时需要考虑以下因素：-使用频率和工作范围-设备的安装和拆卸方便性-基础土壤的承载能力-周围环境的影响在这个案例中，我们选择一个视野开阔、周围无遮挡物的区域作为龙门吊的基础位置。
基础计算分为静载荷计算、动力荷载计算、基础尺寸计算和基础深度计算。
下面将对这些内容进行详细说明。
静载荷计算：静载荷是指设备自身的重量以及其最大额定起重量。
在进行静载荷计算时，需要确定重物和设备的分布，以及设备在不同工作条件下的支撑点。
在这个案例中，我们假设设备的自重为20吨，最大额定起重量为40吨。
设备的支撑点经过分析确定为4个。
动力荷载计算：动力荷载是指设备在使用过程中产生的震动和冲击力。
这些力会对基础产生影响，因此需要进行相应的计算。
动力荷载计算可以通过测量吊车运动时的最大加速度和冲击力来进行。
根据设备的工作范围和使用频率，可以预估动力荷载的大小，并根据相关规范进行计算。
基础尺寸计算：基础尺寸计算是根据设备的静载荷和动力荷载计算出基础的尺寸。
在这个案例中，我们将选择采用板式基础，该基础形状为长方形，可以有效分散荷载，并具有较好的稳定性。
基础尺寸的计算需要考虑基础土壤的承载能力、地震安全和倾覆安全要求，并参考相关规范进行。
基础深度计算：基础深度计算是根据基础尺寸和基础土壤的工程特性来确定。
在这个案例中，我们的基础土壤为砂土和砂质粉质土，水平方向的都时间设定为15年。
基础深度的计算需要考虑基础的承载力、稳定性和地震安全，并参考相关规范进行。
在完成基础计算之后，我们还需要进行基础的设计和施工。
基础设计包括基础材料的选取、基础布置和构造设计。
浅析设备基础的设计
浅析充装气体厂储槽设备基础尹友洪（昆明兰德设计有限公司，昆明 650041）摘要：本文对液化天然气(LNG)储槽设备基础设计的安全性进行分析，对一些静力设备的基础进行详细的设计。
重点对地震作用进行了分析，采用了一些相关的规范进行了分析。
地震作用均采用底部剪力法，只在基础的荷载取值上有所不同。
在工程设计上，按"建筑抗震设计规范"进行地震计算，计算地震作用时，地震系数一般采用，计算偏于安全。
关键词：液化天然气储槽设备基础设计Shallow xi reservoir filling gas plant equipmentfoundationYin Youhong(kunming kunming rand design co., LTD., 650041) Abstract: in this paper, the liquefied natural gas (LNG) reservoir were analyzed, and the safety of equipment foundation design for some static equipment on the basis of detailed design.Mainly analyzes the seismic action, the some related specification is analyzed.Earthquakes are the bottom shear method is adopted, differ only in basic load values.In engineering design, according to the "building aseismic design code for seismic calculation, to calculate the seismic action, seismic coefficient, commonly used calculation should be safe.Keywords: liquefied natural gas storage tank equipment foundation design.0、引言随着液化天然气(LNG)工厂的相继投产及沿海LNG接收终端的建设，我国LNG工业进入了迅速发展的时期。
动力设备的基础设计分析
动力设备的基础设计分析动力设备以安装工艺为标准可以分为两种，分别是：基础地面动力设备与楼面结构动力设备。
但是无论哪种设备在运行的过程中都会产生比较大的振动，会引发一系列的问题，比如：设备无法正常运行、墙体开裂、设备的地脚螺栓脱离地面、影响吊车运行等[1]。
这一问题的解决措施就是使用科学的方法对动力设备的基础进行设计。
笔者结合多年的工作经验，对动力设备的基础设计进行如下分析，以期为动力设备基础设计的完善产生一定的参考价值。
一.动力设备基础设计流程第一，以样本与规范为基础对基础设备的外形进行确定；第二，以设备样本为基础对设备静力荷载分布、扰力大小、扰力方向和扰力频率进行明确；第三，对基组总重心的规范性与基础地面形心偏心距的规范性进行核实；第四，对基础的自振频率进行计算，尽量避免其在共振区工作，但是在实际的工作过程中，让其完全脱离共振区是不实际的，只能通过合理的计算让其尽量的远离共振区。
第五，对基础振幅进行计算，对其范围的规范性进行检验。
第六，对框架式基础和墙式基础，要对结构在动力作用下承受的能力进行计算，如不符合要求，要对其进行修改。
二.扰力类型分析设备类型不同，扰力形式也不同。
以设备扰力与水平面的关系进行划分，可以将其划分为四种类型，分别是：垂直往复振动、绕垂直轴扭转振动、水平往复振动、绕水平轴扭转振动[2]。
如果设备结构比较复杂，上述扰力形式也会发生耦合现象，比如设备出现水平往复振动扰力，其偏心有可能就会发生水平扭转转动。
在耦合作用下，各个方向上的扰力与频率及各个类型的扰力与频率会相应的增加，设备振动频率的分布范围会扩展，设计难度也会相应的增加。
因此，在对动力设备进行基础设计时，要尽量避免耦合现象的出现。
三.频率计算动力设备基础设计中对于频率的计算可以分为两种，其一是实测，其二是理论计算。
在实际的设计过程，利用实测数据进行对比分析得出的结果的可靠性比较高。
但是实际的设计过程中，对于频率计算的主要方法还是理论计算。
设备基础计算书
设备基础计算书1.计算依据动力机器基础设计规范 GB50040-96建筑地基基础设计规范 GB50007-2002混凝土结构设计规范 GB50010-2010重载地面、轨道及特殊楼地面06J305动力机器基础设计手册中国建筑工业出版社2.工程概况设备静载按G1=10t/m2=100KN/m2;地基承载力特征值fa=180kPa;采用C30混凝土,设备基础高度250mm,钢筋采用I级钢HPB300根据所提资料计算160T冲床设备基础的承载力计算,设备基础根据设备脚架尺寸每边向外扩300mm进行计算;160T冲床设备基础示意图如下图所示设备基础示意图3.计算过程设备基础正截面受压承载力计算fcA=1000000A=106AN=G1A =105A<fcA即设备基础正截面受压满足要求3.2设备基础正截面受弯承载力计算仅计算长度方向,取土重度gma=20kN/m3,混凝土保护层厚度取30mmpk=G1+G2=105 +251000=单位宽度基地净反力p= G1+G2-gmah=103-20103=m计算可得最大正弯矩为M=,支座最大负弯矩为M=根据计算可得基础底面计算配筋面积As1=565mm2基础顶面计算配筋面积As2=258mm2根据GB50010-2010取最小配筋率ρmin= 0. 2％最小配筋面积为Asmin=%1000250=500 mm2基础顶部和底部可配12200As=565mm23.3地脚螺栓抗倾覆验算每个设备基础共四个地脚螺栓孔取每个地脚的上拔力设计值q1= G1+G2 A==倾覆力矩MS=q1=有设备基础的大小可知抗倾覆力矩MR=G1+G2= >MS由此可知抗倾覆满足要求地基承载力验算根据GB50040-96中 +251000=<=144kPapkmax= G1+G2+M/Wpkmin= G1+G2-M/W每个地脚的上拔力标准值q1k=G1+G2 A==|Mxk|=q1k== m3|Mxk|/Wx=|Myk|/Wy=取M/W=由此可得pkmax= <=216kPapkmin=满足地基承载力要求4.地面做法详见CAD图纸。
设备!地基设计规范
设备!地基设计规范
1.设备基础设计要求
（1）除岩石地基外，设备基础不应与厂房基础相连，特别是破碎机和磨机的基础。
当两基础处于同一标高时，其间隙不应小于100mm。
（2）设备底座边缘至基础边缘的距离一般不应小于100mm，对于破碎机和磨机的基础，不宜小于150mm。
（3）设备基础一般不宜与厂房结构和构件直接相连，但对于次要的平台柱、梁和板等，在采取相应措施后，可自由搭放在设备基础上。
（4）二次浇灌层的厚度一般为50mm。
2.地脚螺栓设计要求
（1）地脚螺栓中心距基础边缘的距离不应小于4d（d为地脚螺栓直径），且最小不应小于150mm。
（2）设备的地脚螺栓可采用死螺栓和活螺栓等两种形式。
死螺栓的锚固有三种方式：
（1）一次埋入法：浇灌混凝土时，把螺栓埋入。
必要时，可按表3-5的方式和尺寸设置调整孔。
（2）预留孔法：浇灌基础混凝土时，预先留出孔洞，放入螺栓并调整设备就位后，用无收缩细石混凝土或细石混凝土灌入孔内固定。
（3）钻孔锚固法：基础混凝土浇灌完毕并达到一定强度后，按要求钻孔，用环氧砂浆或其他胶结材料注入孔中，插入地脚螺栓，经一定养护期后再安装设备。
钻孔直径见表3-6。
活螺栓的锚固：螺杆穿过埋设于基础中的套管，下端以T形头、固定板或螺帽固定，在套管上端200mm范围内，填塞浸油麻丝予以覆盖保护。
当设备固定于钢结构楼板或平台上时，一般采用活螺栓方式。
地脚螺栓的形式、常用直径及埋设深度。
设备基础设计
设备基础设计设备基础是支承和固定冶金工厂设备的结构体，其主要任务是将设备可靠地固定设备基础的相应部位上，将设备的恒荷载、活荷载和设备动荷载传给地基，不产生危害设备运转的地基沉降或基础的振动，不影响车间人员的正常生产和工作，满足设备正常运转的各项要求。
设备基础宜尽量直接坐落在一般天然地基上。
冶金设备种类繁多，特性各异，基础设计要满足不同的要求：1、为避免冶炼时漏钢遇水发生爆炸事故，冶炼炉等设备基础须采取严格的防水措施。
2、受高温辐射的设备基础，要采取隔热保护措施。
3、接触低温的空气分离塔基础要有隔冷、散水和排水措施。
4、接角侵蚀性介质的酸洗槽等基础要采取防腐蚀措施。
5、氧气站压缩机和锻锤等动力效应大的设备基础，要采取防振、减振和隔振措施。
6、对设备基础上大量预埋地脚螺栓水平位置的精度和垂直位置的精度有较高要求，以保证设备安装冷确性。
7、要满足一些特殊要求：体积大且形式复杂，埋置深度深，基础下部布置地下室及开孔、管线等。
设备基础设计主要内容包括：原始资料收集，基础形式、基础材料、基础构造的选择，基础计算和地脚螺栓设置。
一、原始资料收集设计设备基础前，一般要收集下列资料：1、工程地质、水文地质资料和设备所在车间及其附近的地形图。
2、车间的工艺布置图，与本设备基础相邻区域的车间建筑物基础和其他设备基础、地下构筑物和地下管网等布置图。
3、设备名称、型号、规格和底座轮廓图。
4、机组布置图，设备基础轮廓平剖面图和坑、沟、孔的尺寸，埋管标高以及对地脚螺栓、预埋件、二次浇灌层的要求。
5、设备的重心及传至基础的各种恒、活荷载值，设备动荷载值及其作用位置和方向。
6、基础有地下室时，其顶板上的安装、维修荷载（或活荷载），基础附近施工和生产阶段的地面荷载。
7、基础表面最高和最低温度资料。
8、当基础表面接触侵蚀性介质时，需收集侵蚀性介质的种类、浓度和温度等资料。
二、基础形式冶金设备基础形式概括起来有：大块式基础、墙式基础、箱式基础、坑式基础、板式基础、式基础、柱墩分离式基础和桩墩联合式基础等，以及以上某些形式的混合基础（图1)。
塔吊基础设计计算
塔吊基础设计计算塔吊基础设计计算是指在安装塔吊时，根据塔吊的尺寸、工作条件和安全要求，进行基础设计的计算。
塔吊是一种大型施工机械设备，用于在建筑工地上进行吊装作业，因此其基础设计计算至关重要，直接关系到塔吊的稳定性和安全性。
一、确定塔吊基础设计参数1.确定塔吊的高度和重量，以及工作条件（如最大起吊量和最大回转半径等）。
2.根据塔吊的高度和重量，确定基础的尺寸和类型，常用的基础类型有立柱基础和箱式基础。
二、计算基础尺寸和适应性1.根据塔吊的高度和工作条件，计算基础的尺寸。
通常，基础的宽度应大于塔吊高度的1/4至1/3，长度应大于最大回转半径加上塔吊底座的尺寸。
2.根据计算结果，评估基础的适应性，包括抗倾覆能力、承载能力和稳定性。
三、计算基础的承载能力1.根据塔吊的重量和基础参数，计算基础的垂直承载能力，即基础的承载能力应大于塔吊的重量。
2.根据基础的尺寸和土壤的承载力，计算基础的水平承载能力，即基础的承载能力应大于塔吊的侧向荷载。
四、计算基础的稳定性1.根据基础的尺寸、土壤的稳定性和塔吊的工作条件，计算基础的稳定系数，即基础的稳定系数应大于12.根据计算结果，评估基础的稳定性，包括抗倾覆能力和抗滑移能力。
五、设计基础的细节1.根据基础的尺寸和类型，设计基础的具体结构，包括基础的平面形状和截面形状。
2.根据基础的结构和施工条件，设计基础的施工方案，包括土方开挖、支护和回填等。
六、进行基础的验算和评估1.根据设计结果，进行基础的验算，包括静力分析和动力分析等。
2.根据验算结果，评估基础的安全性和可行性，包括基础的稳定性和承载能力等。
总之，塔吊基础设计计算是一项复杂而重要的工作，需要结合塔吊的特点和工作条件，进行详细的参数计算和结构设计。
只有通过科学合理的设计计算，才能确保塔吊的稳定性和安全性，提高施工效率和质量，确保人员安全。
设备基础建设计划及安全措施
设备基础建设计划及安全措施
摘要
本文旨在介绍设备基础建设计划及安全措施的重要性和实施方法。
建立合理的设备基础建设计划是保障设备稳定运行的基础，同时，严格实施安全措施也是保障设备运行安全的重要保障措施。
本文总结了完成设备基础建设计划和安全措施所需的步骤和方法，以期为设备管理人员提供一些指导。
设备基础建设计划
确定设备基础类型
首先，需要了解设备的基础类型，包括基础形式和基础材料。
这是设备基础设计的重要前置工作。
总结设备技术参数
通过总结设备技术参数，可以为设备基础的设计提供准确的技术基础，同时有利于预估所需建设成本。
计算基础底面面积
针对不同类型的设备，计算其底面面积。
然后确定基础尺寸和深度，以便提供设备足够的稳定支撑。
安全措施的实施
对于不同的设备类型，根据设备的特性确定合适的安全措施，例如：防火、防爆等。
安全措施的实施
建立规章制度
制定针对设备管理的详细规章制度，包括设备的使用、操作和检修等流程，确保设备管理规范、科学、合理。
定期检查设备
定期对设备进行安全检查，及时发现设备存在的问题并进行修理，保障设备的正常、安全运行。
培训管理人员
为相关管理人员进行专业技术培训，提升管理人员应对紧急情况的应变能力和设备安全管理水平。
结论
本文总结了建立设备基础建设计划和实施安全措施的流程和步骤。
设备基础的设计和安全措施的实施，是保障设备运行稳定和安全运行的关键措施。
相关管理人员应掌握这些关键要点，为设备管理提供保障。
