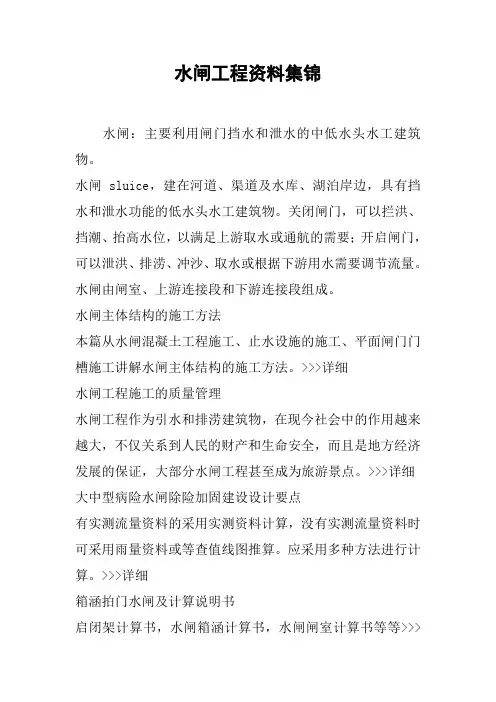

水闸工程资料集锦水闸：主要利用闸门挡水和泄水的中低水头水工建筑物。
水闸 sluice，建在河道、渠道及水库、湖泊岸边，具有挡水和泄水功能的低水头水工建筑物。
关闭闸门，可以拦洪、挡潮、抬高水位，以满足上游取水或通航的需要；开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水需要调节流量。
水闸由闸室、上游连接段和下游连接段组成。
水闸主体结构的施工方法本篇从水闸混凝土工程施工、止水设施的施工、平面闸门门槽施工讲解水闸主体结构的施工方法。
>>>详细水闸工程施工的质量管理水闸工程作为引水和排涝建筑物，在现今社会中的作用越来越大，不仅关系到人民的财产和生命安全，而且是地方经济发展的保证，大部分水闸工程甚至成为旅游景点。
>>>详细大中型病险水闸除险加固建设设计要点有实测流量资料的采用实测资料计算，没有实测流量资料时可采用雨量资料或等查值线图推算。
应采用多种方法进行计算。
>>>详细箱涵拍门水闸及计算说明书启闭架计算书，水闸箱涵计算书，水闸闸室计算书等等>>>详细水闸和灌注桩施工方案闸底板砼设计强度为C25，一块大底板，平面尺寸为19×，底板厚，上下游齿槽深，每块底板约170m3。
>>>详细闸室是水闸的主体，设有底板、闸门、启闭机、闸墩、胸墙、工作桥、交通桥等。
闸门用来挡水和控制过闸流量，闸墩用以分隔闸孔和支承闸门、胸墙、工作桥、交通桥等。
底板是闸室的基础，将闸室上部结构的重量及荷载向地基传递，兼有防渗和防冲作用。
闸室分别与上下游连接段和两岸或其他建筑物连接。
某水闸设计图某水闸设计图：水闸平面布置图，剖视图，检修闸槽门框装配图及材料表，吊耳装配图及结构图，闸门配筋图及材料表，工作闸槽门框装配图及材料表，闸门门体装配图及材料表等等>>>详细大型水闸设计图节制分水闸平面图,节制分水闸剖面图,渠首电站节制分水闸平面图,渠首电站节制分水闸剖面图等等>>>详细小型节制闸结构图包括养殖池东闸平面布置图、养殖池东闸纵剖面图、进水池段挡墙剖面图、断面配筋图、钢闸门设计图等>>>详细分水闸门及配筋图包括闸室平、剖面图、分水闸闸墩配筋图、启闭梁护栏立面图、爬梯联接图等>>>详细小型水库闸控式放水塔施工图包括放水系统改建图、主坝放水塔交通桥设计图、主坝放水塔纵剖图、排架配筋图、主坝放水塔及交通桥结构设计图、放水塔工作板配筋图、配筋图等>>>详细闸址和闸槛高程的选择根据水闸所负担的任务和运用要求，综合考虑地形、地质、水流、泥沙、施工、管理和其他方面等因素，经过技术经济比较选定。
水闸基本资料
水闸课程设计基本资料一、工程概况及拦河闸的任务颖河拦河闸位于郾城县境内，闸址位于颖河京广铁路桥上游和吴公渠入颖河口下游之间，流域面积2234平方公里，流域内耕地面积288万亩。
农作用以种植小麦、棉花等经济作物为主，河流平均纵坡1/6200。
本工程属三级建筑物本工程投入使用后，在正常高水位时，可蓄水2230万立米。
上游5个县25个乡已建成提灌站42处，有效灌溉面积25万亩。
闸上游开南、北两干渠，配支干23条，修建各种建筑物1230座，可自流灌溉下游三县21万农田，效益巨大，是解决颖河流域农田的灌溉动脉，同时，也是解决颖河地区浅层地下贫水区的重要水源。
二、地质资料（一）根据地质钻探资料，闸址附近地层中粉质壤土，厚度约25m，其下为不透水层，其物理力学性质如下：1、湿重度r湿=20.0KN/m3土壤干重度r干=16.0KN／m3饱和重度r饱=22.0KN／m3浮重度r浮=10.0KN／m32.自然含水量时，内摩擦角φ=230饱和含水量时，内摩擦角φ=200土壤的凝聚力C=0.1KN／m23.地基允许承载力[d]=150KN／m24.混凝土、砌石与土基摩擦系数f=0.365.地基应力的不均匀系数[η]=1.5～2.06.渗透系数K=9.29×103厘米／秒(二)本地区地震烈度为60以下三、建筑材料1.石料：本工程位于平源地区、山丘少，石料需从外地供给，距京广线很近，交通条件较好。
2.粘土：经调查本地区附近有较丰富的粘土材料。
3.闸址处有足够多的砂料。
四、文水气象(一)气温：本地区年最高气温42度，最低气温为-18度。
(二)风速：最大风速V=20米／秒，吹程D=0.6公里。
(三)降雨量：非汛期(1～6月及10~12月)九个月最大流量为130米3／秒。
年平均最大流量Q=36.1米3／秒，最大年径流总量为9.25亿米3。
年平均最小流量Q=15.6米3／秒，最小年径流总量为0.42亿米3。
(四)冰冻：颖河流域冰冻时间短，冻土很薄，不影响施工。
水闸分部工程开工资料 (水利工程)

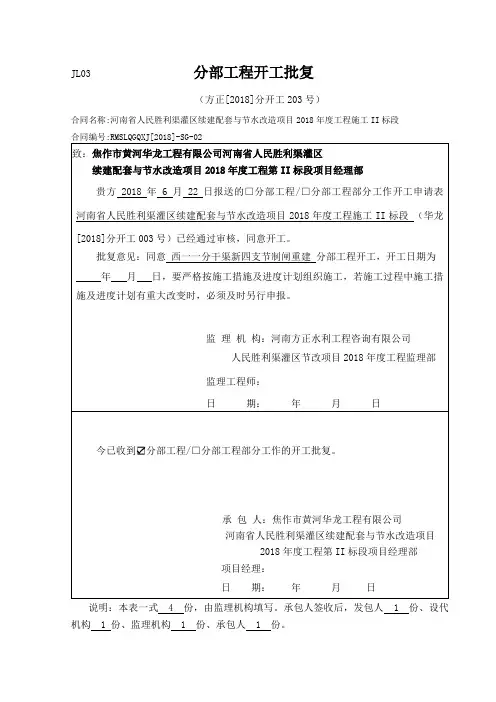

（方正[2018]分开工203号）合同名称:河南省人民胜利渠灌区续建配套与节水改造项目2018年度工程施工II标段说明：本表一式 4 份，由监理机构填写。
承包人签收后，发包人 1 份、设代机构 1 份、监理机构 1 份、承包人 1 份。
（华龙[2018]分开工003号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目 2018 年度工程施工II标合同编号：RMSLQGQXJ[2018]-SG-02说明：本表一式 3 份，由承包人填写，监理机构签收后，承包人 1 份、监理机构 1 份、发包人 1 份、代机构份。
西一一分干渠新四支节制闸重建分部工程措施计划1、施工工艺流程施工准备→旧闸拆除→测量放线→土方开挖→地基处理→闸底板→消力池→上游铺盖底板→闸墩→上游挡墙护坡护底→下游挡墙护坡护底→土方回填→检修平台、工作桥、闸房→闸门及启闭机→完工、现场清理2、旧闸拆除拆除前，制订拆除方案和安全施工方案。
拆除时，采用机械为主，加强现场围护，设置警戒线，采取安全防护措施，保证施工安全。
弃渣堆放在业主及监理指定的弃渣场。
闸体清理标准达到设计图纸要求及施工规范标准。
3、测量放线项目经理部将指定专人负责施工测量，根据发包人提供的图纸及文件，布设施工水准控制网。
测量等级按四等水准要求高差控制。
工地永久水准基点设地面明标和地下暗标各一座，基点的位置设在不受施工影响、地基坚实、便于保存的地点。
施工放线中使用水准仪确定高程，经纬仪配合钢尺测量角度及控制线，打好控制桩。
4、土方开挖、回填机械开挖土方时，实际施工的边坡坡度适当留有修坡余量，砼、砌石施工前人工修整，应满足施工图纸要求的坡度和平整度。
土方回填前，首先对渠底、岸坡进行清基，经检查合格后进行回填。
回填土采用人工机械相结合碾压夯实。
填筑时按水平分层由低向高逐层填筑。
新老渠坡结合部开成台阶，宽度不小于30cm，以便新老渠坡结合。
填筑时，进行分段作业，统一铺土、统一碾压夯实，铺土厚度不超过20-30cm，相邻施工段的作业均衡上升，若段与段之间不可避免出现高差时，以斜坡面相接，确保结合部位填筑质量。
水闸施工技术交底大全记录
市政基础设施工程施工技术交底记录编号：12市政施管-10一、工程概况本工程共设计3座水闸，分别位于现状金凤路排洪渠下坑冲段、梅华路排洪渠圩段和东大排洪渠上冲段，其中下坑冲和上冲处水闸尺寸为3-5 >3m圩处水闸尺寸为2-5.5 >3m。
二、施工工艺流程水闸施工程序为：测量放样f施工导流f钢板桩施工f土方开挖f地基处理f地基承载力检测一碎石垫层一混凝土垫层一底板施工一墙身及顶板施工f沉降缝处理及涵身防水层施工f回填f检查验收。
1、钢板桩施工由于本工程的基坑开挖深度约4.5米，所以开挖采用明挖施工，局部采用钢板桩作为护坡超前支护挡土。
钢板桩的打入采用振动打入法，采用单桩逐块打设。
施工时，在挖掘机上安装液压振动锤，然后通过振动锤上的夹具，振动锤将钢板桩上端夹紧，然后将钢板桩吊至插桩点进行插桩，插桩时对准锁口后将板桩振动打入。
钢板桩的拔除采用振动锤拔除，拨桩时，先用振动锤将锁口振活以减少与土的粘结，然后边振边拨。
2、土方开挖土方开挖采用1台1.0m3反铲挖掘机进行开挖，按流水方向的反向开挖，自卸汽车运输。
鉴于开挖深度约4.5米，所以计划分三层进行开挖，每层开挖的深度不超过 1.5米。
反铲在word教育资料施工技术交底记录1）安装顺序：根据施工墨线钉设墙外侧模压脚板-立侧模-设置竖枋一设置横向枋一安市政基础设施工程施工技术交底记录word教育资料市政基础设施工程施工技术交底记录4、沉降缝处理待混凝土强度达到设计70%t进行沉降缝处理。
箱涵沉降缝上口采用油浸麻絮填塞，沥word教育资料市政基础设施工程施工技术交底记录市政基础设施工程施工技术交底记录word教育资料筋弯曲直径为15mm© 8的钢筋弯曲直径为20mm© 10的钢筋弯曲直径为25mm© 12的钢筋弯曲直径为30mm II级钢筋弯曲90°或135°时弯曲直径不应小于钢筋直径的4倍，© 12的钢筋弯曲直径为48mm0 14的钢筋弯曲直径为56mm b 16的钢筋弯曲直径为64mm©1)18的钢筋弯曲直径为72mm0 20的钢筋弯曲直径为80mm$ 22的钢筋弯曲直径为88mm©1)25的钢筋弯曲直径为100mm II级钢筋弯折处的弯曲直径不应小于钢筋直径的5倍3市政基础设施工程施工技术交底记录市政基础设施工程施工技术交底记录市政施管-10编号：12word教育资料C •梁端第一个箍筋设置在距离柱节点边缘50毫米。
水工建筑物课件-水闸资料
五、水闸设计内容和所需基本资料（了解）
（一）水闸的设计内容
➢闸址选择； ➢确定孔口形式和尺寸； ➢防渗、排水设计； ➢消能、防冲设计； ➢稳定计算； ➢沉降校核； ➢地基处理； ➢选择两岸连接建筑的型式和尺寸； ➢结构设计等。
（三）水闸设计所需基本资料
➢ 河流规划 ➢ 运用要求 ➢ 地形、地质、水文、气象、泥沙、地震烈度 ➢ 建筑材料 ➢ 施工及交通运输条件等。
g—重力加速度，m/s2。
⑵ 孔流情况：
L0
Q
a 2gH
（ 6–2）
式中: a——闸门开度或胸墙下孔口高度，m；
、μ——宽顶堰上孔流的淹没系数和流量系数，
可由《水闸设计规范》(SL265–2001) 的附表查得。
过闸单宽流量q直接影响消能防冲的工程量和工程造价。闸 孔总净宽L0↑，q↓；闸孔总净宽L0↓，q↑。 为此，需要结合河床或渠道的土质情况、上下游水位差、 下游水深等因素，选用适宜的最大单宽流量qmax。 q的选用：
过水能力：与上下游水位、底板高程、闸孔净宽相互关联， 需对不同方案进行技术经济比较后确定。
4.确定闸室单孔宽度和总长度
闸室单孔宽度l0：根据闸门型式、启闭设备条件、闸孔
一、水闸的类型
1、按承担任务分类（图6–1）
（1）节制闸（拦河闸） 一般拦河而建，枯水期截断河道，抬高水位，以
利于上游航运或进水闸引水，洪水期用以控制下泄流 量。节制闸在灌溉渠系中位于干、支渠分水口附近。 （2）进水闸（取水闸）
在河道、水库或湖泊的岸边，建闸引水，并控制 入渠流量。有开敞式及涵洞式两种，常建在渠首。
❖ 葛洲坝二江泄洪闸：共27孔，闸高33m，最大泄量达 83900m3/s，居全国之首，1988年至今运行良好。
(完整word版)水闸设计
第一章设计资料和枢纽设计1、设计资料1.1工程概况前进闸建在前进镇以北的团结渠上是一个节制闸。
本工程等别为Ⅲ等，水闸按3级建筑物设计。
该闸有如下的作用：（1）防洪。
当胜利河水位较高时，关闸挡水，以防止胜利河的高水入侵团结渠下游两岸的底田，保护下游的农田和村镇。
（2）灌溉。
灌溉期引胜利河水北调，以灌溉团结渠两岸的农田。
（3）引水冲淤。
在枯水季节。
引水北上至下游红星港，以冲淤保港。
1.2 规划数据（1）团结渠为人工渠，其断面尺寸如图1所示。
渠底高程为2194.5m，底宽50m，两岸边坡均为1：2 。
（比例1：100）图1 团结渠横断面图（单位：m）（2）灌溉期前进闸自流引胜利河水灌溉，引水流量为300sm/3。
此时相应水位为：闸上游水位2201.83m，闸下游水位2201.78m；冬春枯水季节，由前进闸自流引水至下游红星港，引水流量为100sm/3，此时相应水位为：闸上游水位2201.44m，闸下游水位2201.38m。
（3）闸室稳定计算水位组合：设计情况，上游水位2204.3m，下游水位2201.0m；校核情况，上游水位2204.7m,下游水位2201.0m。
消能防冲不利情况是：上游水m/3位2204.7m,下游水位2201.78m，引水流量是300s（4）下游水位流量关系：（5）地质资料：① 根据地质钻探报告，闸基土质分布情况见下表：②根据土工试验资料，闸基持力层坚硬粉质粘土的各项参数指标为：凝聚力C=60.0Kpa ；内摩擦角19=ϕ°；天然孔隙比e=0.69；天然容重3KN/m 3.20=γ 建闸所用回填土为砂壤土，其内摩擦角26o ϕ=，凝聚力0c kPa =，天然容重318kN m γ=。
本地区地震烈度在6度。
（6）本工程等别为III 等，水闸按3级建筑物设计。
（7）闸上有交通要求，闸上交通桥为单车道公路桥，桥面净宽4.5m,总宽5.5m ，采用板梁结构。
每米桥长约种80KN 。
水闸施工知识点
水闸施工知识点水闸是用于控制水流的人工建筑物，广泛应用于防洪、灌溉、航运和水电站等领域。
水闸的施工是一项复杂的工作，需要具备一定的专业知识和技能。
本文将从水闸施工的准备工作、基础施工、闸门安装等方面介绍水闸施工的关键知识点。
一、准备工作 1.1 项目调研：在进行水闸施工之前，需要对施工场地进行详细的调研，了解地质情况、水流特性等信息，以便制定合理的施工方案。
1.2 材料采购：根据施工方案确定所需的材料清单，并进行采购。
常用的材料包括水泥、钢筋、沙子、石子等。
1.3 设备准备：根据施工方案确定所需的机械设备，如挖掘机、起重机等，并进行设备的检修和调试。
二、基础施工 2.1 地基处理：根据地质调查结果，对施工场地的地基进行处理。
如遇到软弱地基，需要进行加固处理。
2.2 基础浇筑：根据设计要求，将水闸基础的混凝土进行浇筑，确保基础的牢固性和稳定性。
2.3 基础检测：在基础浇筑完成后，对基础进行检测，确保基础的质量满足设计要求。
三、闸门安装 3.1 闸门选型：根据水闸的用途和设计要求，选择适合的闸门类型，如滑门、升降闸门等。
3.2 闸门制造：根据选定的闸门类型，进行闸门的制造。
制造过程中需要注意闸门的密封性、耐久性等指标。
3.3 闸门安装：将制造好的闸门安装到水闸的闸槽中，并进行调试测试，确保闸门的运行正常。
四、验收与维护 4.1 施工验收：在水闸施工完成后，进行验收工作。
验收内容包括基础质量、闸门运行情况等方面。
4.2 维护保养：水闸的正常运行需要定期进行维护保养，如清理闸门、检查电气设备等。
维护保养工作有助于延长水闸的使用寿命和保证其正常运行。
总结：水闸施工是一项复杂的工程，需要进行项目调研、材料采购、设备准备等准备工作，以及基础施工、闸门安装等实施工作。
施工过程中需要注意施工质量和施工安全，定期进行维护保养工作，以确保水闸的正常运行。
水闸施工不仅需要相关专业知识和技能，还需要施工人员具备严谨的工作态度和良好的团队合作精神。
水闸ppt资料
第四章
水闸
第七节 闸门与启闭机
闸门是水闸的关键部分,用8它来封闭和开启孔口,以 达到控制水位和调节流量的目的。
第四章
水闸
第十节
水闸的两岸连接建筑物
一、连接建筑物的形式和布置
二．连接建筑物的形式和布置
（一）闸室与河岸的连接型式 （二）翼墙的布置 三、两岸连接建筑物的结构型式 （一）重力式挡土墙 （二）悬臂式挡土墙 （三）扶壁式挡土墙 （四）空箱式挡土墙 （五）连拱式挡土墙
第四章
水闸
第十一节 水闸的运用管理
第四章
水闸
（一）卷扬式启闭机
主要由电动机、减速箱、传动轴和绳鼓所组成。绳 鼓固定在传动轴上，围绕钢丝绳，钢丝绳连接在闸 门吊耳上。启闭闸门时，通过电动机、减速箱和传 动轴使绳鼓转动，带动闸门升降。为了防备停电或 电器设备发生故障，可同时使用人工操作，通过手 摇箱进行人力启闭。
第四章
水闸
卷扬式启闭机启闭能力较大，操作灵便，启闭速度 快，但造价较高，适用于弧形闸门。某些平面闸门 能靠自重（或加重）关闭，且启闭力较大时，也可 采用卷扬式启闭机。
第四章
水闸
第八节 水闸的稳定分析及地基处理
水闸竣工时，地基所受的压力最大，沉降也较大。 过大的沉降，特别是不均匀沉降，会使闸室倾斜， 影响水闸的正常运行。当地基承受的荷载过大，超 过其容许承载力时，将使地基整体发生破坏。水闸 在运用期间，受水平推力的作用，有可能沿地基面 或深层滑动。因此，必须分别验算水闸在不同工作 情况下的稳定性。 对于孔数较少而未分缝的小型水闸，可取整个闸室 （包括边墩）作为验算单元；对于孔数较多设有沉 降缝的水闸，则应取两缝之间的闸室单元分别进行 验算。
第十二章 水闸工程
复新河节制闸
姜唐湖分洪闸
城西湖退水闸
荆江分洪闸
哈灵水道挡潮闸
引滦入津分水闸
（1）水闸定义 水闸是低水头的水工建筑物，兼挡水、泄水的双重作用。它通过闸门的启闭来
调节水位、控制流量。 防洪、灌溉、排涝、挡潮、发电 应用广泛
葛 洲 坝 二 江 泄 洪 闸
1988年建成的葛洲坝水利枢纽，其中的二江泄洪闸，共27孔，闸高33米，最大泄量 达83900m3／s，位居全国之首，运行情况良好。
任务一：
背景资料：某水闸工程建于土基上，共10孔，每孔净宽 10m；上游钢筋混凝土铺盖顺水沛方向长15m，垂直水流 方向共分成10块：铺盖部位的两侧翼墙亦为钢筋混凝土 结构，挡士高度为12m，其平面布置示意图如下： 上游翼墙及铺盖施工时，为加快施工进度，施工单位安排 两个班组，按照上游翼墙Ⅱ→10→9→8→7→6和上游翼 墙I→1→2→3→4→5的顺序同步施工。
★上游联接段
作用： （1）引导水流平稳地进入闸室 （2）防冲、防渗、挡土
组成： 上游铺盖、上游翼墙、 上游护底、两岸护坡、 上游防冲槽（齿墙）
★闸室段 组成：底板 、闸墩、闸门、胸墙 、工作桥及交通桥等。
作用： 闸门：挡水、控制下泄水流。 底板：承受闸室全部荷载，防冲、防渗。 闸墩：分隔闸孔、支承上部结构。 工作桥：安置启闭机、工作人员操作之用。 交通桥：连接两岸交通。
(三)止水缝部位的混凝土浇筑 1．水平止水片应在浇筑层的中间，在止水片高程处，
不得设置施工缝。 2．浇筑混凝土时，不得冲撞止水片，当混凝土将淹没
止水片时，应再次清除其表面污垢。 3．振捣器不得触及止水片。 4．嵌固止水片的模板应适当推迟拆模时间。
不锈钢片
聚氯乙烯(塑料)
水闸工程施工教案资料
第三节 基础处理
• 在土建、交通、水利工程中,当天然的地基的 强度 和变形不能满足工程要求时,需要对地基进行 人工 处理； 常用的地基处理方法有:排水固结法、振密、挤密 法,置换法,灌浆法,加 筋法和托换法等 ；建筑物对 地基变形与稳定要求较高时须采用深基础，常见 的深基础有：桩、沉井、沉箱、地 下连续墙等 。 水利工程常用置换和桩基 水利工程还有防渗要求
堰、不过水围堰。
• 4、按施工期划分：一期围堰、二期围堰等组合方式对围 堰命名。
• 二、围堰的平面布置：外形轮廓、堰内空间。
• 1、要求：1）围堰与水流的作用即不影响泄流能力又不能 对围堰产生过大冲刷。
• 2）不影响基坑开挖和主体建筑物施工。
• 分段围堰——上下游围堰一般不与河床中心线垂直——使 水流顺畅。
• 4、截流的方式
• （1）、立堵法截流：将截流材料从龙口一端向另一端或 两端向中间抛投进占，逐渐束窄龙口直到全部拦断。
• 特点：水力条件不利（合龙过程中所出现的最大流速比平 堵大）所需截流材料粒径大，易造成对河床冲刷，对河床 护底要求高，准备工作简单，造价低。
• 适用：1）岩基或覆盖层较薄的岩基河床。2）河床采用适 当的护底措施。
• 全段围堰——围堰与主河道垂直——减少工程量
• 2、堰顶高程的确定
• 横向围堰堰顶高程：H=h+hw+g • H——上游或下游围堰的顶部高程
• h——围堰挡水的静水位
• hw——波浪高度 • g——围堰的安全超高
Байду номын сангаас
• 二、围堰型式的选择 • 1、土石围堰：与土石坝相似。 • 就地取材、机械化施工、拆除方便。 • 1）材料： • 堰壳：各类石碴、砂卵石 • 防渗体：粘土、土壤、风化砂 • 反滤料：砂卵石或砾石，用粒径略加控制的1～2层，砂砾
水闸工程施工设计资料
水闸工程施工设计资料一、工程概述水闸工程是水利工程中的重要组成部分，其主要作用是调节河道水位、防洪排涝、灌溉供水等。
本工程为某河流梯级开发中最末一级工程，位于某省某县城郊处。
工程主要由拦河闸、两岸连接建筑物、水渠道等组成。
拦河闸承担着正常情况下拦河截水、抬高水位，以利灌溉，洪水时开闸泄水，以保安全的任务。
二、地质条件根据地质勘察资料，闸址地层属河流冲积相，河床部分地层属第四更新世Q3与第四纪全新世Q4的层交错出现。
闸址两岸高程均在41m左右。
地层向下分布情况如下：1. 重粉质壤土：分布连续，层厚1.8～2.2m，黄色，呈可塑状态，干强中度，韧性中等，切面光滑，弱透水-微透水。
2. 细砂：连续分布，层厚 1.5～3.5m，黄色，稍湿饱和，松散稍密，成分以石英，长石为主，中等透水。
3. 中砂：分布连续，未钻透此层，黄色饱和，稍密中等，次圆状，颗粒不均，均以花岗岩为主。
强透水。
三、施工设计1. 施工平面布置根据工程要求，施工平面布置主要包括生活办公区、现场施工区等。
生活办公区设置在闸东侧150m处，现场施工区则根据施工进度和施工需求进行合理布置。
2. 施工方案（1）土方工程：根据地质条件，采用明挖方式进行土方开挖，挖出的土方就近堆放，用于回填。
开挖过程中，注意边坡稳定，防止坍塌。
（2）混凝土工程：混凝土施工采用现场搅拌、现场浇筑的方式。
混凝土配合比根据设计要求进行，确保混凝土强度满足工程需求。
（3）闸门安装：闸门安装前，进行清污、打磨、涂油等预处理工作。
安装时，注意闸门的水平度和垂直度，确保闸门关闭严密。
（4）管道铺设：管道铺设遵循设计图纸和施工规范，确保管道铺设平整、牢固、密封。
四、施工组织与管理1. 施工组织施工组织采用项目经理负责制，明确各施工部位的负责人，确保施工顺利进行。
施工过程中，实行分区管理，确保各施工区域协调一致。
2. 施工管理（1）质量控制：严格按照设计图纸和施工规范进行施工，确保工程质量。
水闸毕业设计
第一章总论第一节概述一、工程概况涡河发源于河南省中牟县境内，经开封、通许、尉氏、太康、鹿邑等县，在安徽省与惠济河汇合后流入淮河。
汇合口以上流域面积4200km2，涡河在鹿邑县境内属平原稳定型河流，河面宽约200m，深约7——10米。
因为河床下切较深，又无合适控制工程，雨季地表径流自由流走，而雨过天晴经常干旱，加之打井提水浇灌，使地下水位愈来愈低，严重影响两岸旳农业浇灌和人蓄用水。
为处理本地40万亩农田旳浇灌问题，上级同意旳规划拟定，在鹿邑县涡河上修建挡水枢纽工程。
本工程位于河南省鹿邑县城北约1Km，距汇合口18Km。
它是涡河梯级开发中最末一级工程，涡河闸控制流域面积4070Km2。
二、拦河闸任务涡河拦河闸所担负旳任务是正常情况下拦河截水，抬高水位，以利浇灌。
洪水时开闸泄水，以保安全。
本工程建成后，可利用河道一次蓄水800万m3，调蓄河水两岸沟塘，大量补给地下水，有利于进灌和人蓄用水，初步处理40万亩农田旳浇灌问题，并为工业生产提供足够旳水源，同步渔业、航运业旳发展，以及改善环境，美化城乡都是极为有利旳。
第二节基本资料一、地形资料闸址处系平原型河段，两岸地势平坦，地面高程约为40.00m左右。
河床坡降平缓，纵坡约为1/10000，河床平均标高约为30.0m，主槽宽度约为80—100m，河滩宽平，至复式河床横断面，河流比较顺直。
附闸址地形图一张（1/1000）二、地质资料（一）根据钻孔了解闸址地层属河流冲积相，河床部分地层属第四级蟓更新世Q3与第四纪全新世Q4旳层交错现象，闸址两岸地面高程均在43m 左右。
闸址处地层向下分布情况如下：1、重粉质壤土：分布在河床表面如下，深约3m。
2、细砂：分布在重粉质壤土如下（河床部分高程约在28.8m如下。
）3、中砂：分布在细砂层如下，在河床部分旳厚度约为5m左右。
4、重粉质壤土：分布在中砂层如下（深约22m如下）。
5、中粉质壤土：分布在重粉质壤土如下，厚度5—8m。
水工建筑物(水闸)
水闸
水工建筑物 shuigongjianzhuwu
水利教研室
授课题目： 第四章 水闸 第九节 水闸的两岸连接建筑物 第十节 水闸的运用管理 教学目的： 掌握连接建筑物的作用、连接建筑物的形式和布置、两岸连 接建筑物的结构型式；水闸的检查与养护以及裂缝、渗漏、 下游冲刷、磨损、气蚀等常见问题的处理措施。 教学重点： 连接建筑物的作用、连接建筑物的形式和布置、两岸连接建 筑物的结构型式；水闸的检查与养护。 教学难点： 水闸裂缝、渗漏、下游冲刷、磨损、气蚀等常见问题的处理 措施。
● 反翼墙
翼墙自闸室向上、下游延伸一段距离，然后转 弯90о插入堤岸，墙面铅直，转弯半径约2～5m。 这种布置形式的防渗效果和水流条件均较好， 但工程量较大，一般适用于大中型水闸。对于 渠系小型水闸，为节省工程量可采用一字型布 置型式，即翼墙自闸室边墩上下游端即垂直插 入堤岸。这种布置形式进出水流条件较差。
3.扶壁式挡土墙 扶壁式挡土墙
当墙的高度超过9～10m以后，采用钢筋混凝土 扶壁式挡土墙较为经济。扶壁式挡土墙由直墙、 底板及扶壁三部分组成。利用扶壁和直墙共同 挡土，并可利用底板上的填土维持稳定，当改 变底板长度时，可以调整合力作用点位置，使 地基反力趋于均匀。
钢筋混凝土扶壁间距一般为3～4.5m，扶壁厚 度0.3～0.4m；底板用钢筋混凝土建造，其厚度 由计算确定，一般不小于0.4m;直墙顶端厚度不 小于0.2m，下端由计算确定。悬臂段长度b约 为（1/3～1/5）B。直墙高度在6.5m以内时，直 墙和扶壁可采用浆砌石结构，直墙顶厚0.4～ 0.6m,临土面可做成1：0.1的坡度；扶壁间距 2.5m,厚0.5～0.6m。 底板的计算，分前趾和后踵两部分。扶壁计算， 可把扶壁与直墙作为整体结构，取墙身与底板 交界处的T形截面按悬的检查与养护
水闸工程施工资料模板
一、工程概况1. 工程名称：_______水闸工程2. 工程地点：_______3. 工程规模：_______4. 工程类型：_______5. 施工单位：_______6. 监理单位：_______二、施工组织设计1. 施工组织机构2. 施工方案3. 施工进度计划4. 施工质量保证体系5. 施工安全保证体系6. 施工环境保护措施三、施工技术措施1. 施工工艺2. 施工材料3. 施工设备4. 施工技术要求5. 施工质量控制点6. 施工安全管理措施四、施工质量控制1. 质量目标2. 质量管理体系3. 质量检验标准4. 质量验收程序5. 质量事故处理五、施工安全管理1. 安全生产责任制2. 安全生产管理制度3. 安全防护措施4. 应急预案5. 安全培训教育六、施工进度管理1. 进度计划编制2. 进度控制措施3. 进度检查与调整4. 进度保证措施七、施工成本管理1. 成本预算编制2. 成本控制措施3. 成本核算与分析4. 成本节约措施八、施工合同管理1. 合同签订与履行2. 合同变更与索赔3. 合同争议解决九、施工环境保护1. 环境保护目标2. 环境保护措施3. 环境监测与评价4. 环境污染事故处理十、施工资料管理1. 施工资料分类2. 施工资料收集与整理3. 施工资料归档与保管4. 施工资料借阅与归还十一、施工验收1. 验收标准2. 验收程序3. 验收报告编制4. 验收结果处理十二、工程总结1. 工程施工总结2. 工程质量管理总结3. 工程安全管理总结4. 工程成本管理总结5. 工程环境保护总结注：以上模板仅供参考，具体内容需根据实际情况进行修改和完善。
第十二章水闸工程
207第十二章 水闸工程在水利水电工程建设中，水闸的应用非常普遍。
特别是在平原地区应用更为广泛。
第一节 概 述一、施工内容 （一）施工内容水闸由上游段、闸室段、下游段三部分组成。
一般大、中型水闸的主要部分（如闸室）多为混凝土及钢筋混凝土工程，其施工内容一般可为以下几个部分：1.导流工程与基坑排水；2.基坑开挖与基础处理；3.闸室段的底板、闸墩、边墩、胸墙及交通桥，工程桥施工；4.上、下游连接段的铺盖，护坦、海漫、防冲槽的施工；5.两岸的上、下游翼墙、刺墙、上、下游护坡的施工；6.闸门及启闭设备的安装。
（二）浇筑顺序混凝土浇筑是水闸施工中的主要环节，各部分的施工次序应遵守以下原则：1.先深后浅。
即先浇深基础，后浇浅基础，以免浅基土体受扰动破坏，并减少排水工作难度。
2.先重后轻。
即先浇荷重较大的部分，待其完成部分沉陷后，再浇筑与其相邻的荷重较小的部分，以减少两者间的沉陷差。
3.先高后矮。
即某些高度较大要分几次浇筑的部位或有上层建筑物的部位应先行浇筑。
如底板与闸墩应尽量先安排浇筑，以便上部桥梁与启闭设备安装，而翼墙、消力池则可安排稍后施工。
4.次要服从主要。
所谓主要、次要，是指那些工程部位不论排前或排后对其他部位的进度和工程质量并无影响或影响甚微，则可认为是次要项目，应服从主要项目的进展穿插其间施工。
二、分缝分块水闸常由结构缝（包括沉陷缝和温度缝）分成许多结构块。
当结构块较大时，为了施工方便，又须用施工缝分为若干小块，称为筑块，筑块的大小，是根据施工条件（混凝土的生产，运输能力）以及浇筑的连续性确定的。
1.筑块面积。
以混凝土不产生冷缝为控制条件，则)(12t t hQkA -≤2.筑块体积。
以混凝土拌和站的实际生产能力为控制条件：mQ V ≤以上式中：Q ——混凝土拌和站实用生产率，m 3/s ；k ——混凝土运输延误系数，取0.80~0.85s;2082t ——混凝土浇筑时允许的间陋时间；1t ——混凝土运输时间，h ；h ——混凝土铺料厚度，m ；m ——非三班制作业时，拌和站连续生产的时间，h 。
水闸建设工程施工材料
水闸建设工程施工材料水闸建设工程是一项重要的水利工程，对于防止洪水泛滥、调节水资源、保护生态环境等方面具有重要意义。
在水闸建设工程中，施工材料的选择和使用至关重要，直接影响到工程质量和使用寿命。
本文将详细介绍水闸建设工程中常用的施工材料及其特点。
一、混凝土材料混凝土是水闸建设工程中最常用的施工材料之一。
它具有强度高、耐久性好、施工方便等优点。
在水闸建设中，通常采用预拌混凝土，以保证混凝土的质量和均匀性。
混凝土的主要成分包括水泥、砂、石子等，根据工程需要，还可以加入适量的掺合料和外加剂。
二、钢筋材料钢筋是水闸建设工程中用于加固混凝土的重要材料。
钢筋能够提高混凝土的抗拉强度和抗裂性能，保证水闸的稳定性和安全性。
在水闸建设中，通常采用HRB400、HRB500等型号的钢筋，其具有良好的力学性能和焊接性能。
三、土工合成材料土工合成材料在水闸建设工程中起到防渗、排水、加固等作用。
常用的土工合成材料包括土工布、土工网、土工格栅等。
这些材料具有优良的物理性能和化学稳定性，能够有效地提高水闸的防渗性能和整体稳定性。
四、防腐蚀材料水闸长期处于水中，容易受到腐蚀的影响，因此防腐蚀材料的选择十分重要。
常用的防腐蚀材料包括防腐蚀涂料、防腐蚀衬里、防腐蚀钢筋等。
这些材料能够有效地防止腐蚀介质对水闸结构的侵蚀，延长水闸的使用寿命。
五、金属结构材料水闸中的金属结构材料主要包括闸门、阀门、支架等。
这些金属结构材料需要具有较高的强度、刚度和耐腐蚀性。
常用的金属材料有碳钢、不锈钢、铝合金等。
在选择金属结构材料时，应根据工程特点和使用环境进行合理选择。
六、其他材料除了上述主要材料外，水闸建设工程还需要使用其他一些材料，如砌体材料、木材、沥青等。
这些材料在工程中起到模板、填充、保温等作用，对于保证工程质量和提高使用寿命具有重要意义。
总之，水闸建设工程施工材料的选择和使用对于工程质量和使用寿命具有重要影响。
在实际工程中，应根据工程特点和使用环境，合理选择各种施工材料，确保水闸工程的稳定性和安全性。
水工建筑物水闸资料共42页文档
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
水工建筑物水闸资料4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
水工建筑物 知识点汇总
水利水电工程建筑物授课教案章节名称第四章水闸教学日期第二学期授课教师姓名职称授课时数 22本章的教学目的与要求掌握水闸的类型、工作特点、组成及各组成部分的作用；掌握水闸孔口设计的影响因素分析和计算方法；掌握消能防冲设计中水闸下游不利水流流态及相应的防止措施；掌握防渗排水设计中水闸地下轮廓线长度拟定、布置、渗流计算方法和防渗排水措施；水闸的布置与构造；在闸室稳定应力分析中，重点从荷载计算、稳定应力分析方法等方面比较与重力坝的异同。
了解水闸布置与构造、闸室结构计算内容及方法等方面的内容。
授课主要内容及学时分配掌握水闸的类型、工作特点、组成及各组成部分的作用（2学时）；掌握水闸孔口设计的影响因素分析和计算方法（4学时）；掌握消能防冲设计中水闸下游不利水流流态及相应的防止措施（4学时）；掌握防渗排水设计中水闸地下轮廓线长度拟定、布置、渗流计算方法和防渗排水措施（6学时）；水闸的布置与构造（2学时）；在闸室稳定应力分析中，重点从荷载计算、稳定应力分析方法等方面比较与重力坝的异同（2学时）。
了解水闸布置与构造、闸室结构计算内容及方法等方面的内容（2学时）。
重点和难点水闸的类型、工作特点、组成及各组成部分的作用，水闸孔口设计的水闸孔口设计，如何不知谁炸的消能防冲设计，水闸的渗流计算，水闸的整体布置。
思考题和作业1．水闸按其承担的任务和结构形式分为哪些类型？水闸的工作特点如何？2．水闸的组成部分及各组成部分的作用是什么？3．水闸孔口设计的影响因素有哪些？如何确定？4．水闸下游不利水流流态及相应的防止措施是什么？5．何谓水闸地下轮廓线？其长度如何拟定？布置方式有哪些？6．试述用“改进阻力系数法”计算闸底板下渗压力和渗透坡降的方法步骤。
7．试述水闸荷载计算和稳定应力分析方法与重力坝有何异同？8．试述闸门、启闭机的分类与选型方法如何?9．水闸两岸连接建筑物的型式有哪些? 如何选用？10．闸室结构计算的内容有哪些? 试述有限深的“弹性地基梁法”的计算步骤？第四章水闸§4～1 水闸的类型和工作特点一、类型（一）概念：水闸是一种利用闸门的启闭来调节水位，控制流量的低水头水工建筑物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水闸工程资料集锦
水闸：主要利用闸门挡水和泄水的中低水头水工建筑物。
水闸 sluice，建在河道、渠道及水库、湖泊岸边，具有挡水和泄水功能的低水头水工建筑物。
关闭闸门，可以拦洪、挡潮、抬高水位，以满足上游取水或通航的需要；开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水需要调节流量。
水闸由闸室、上游连接段和下游连接段组成。
水闸主体结构的施工方法
本篇从水闸混凝土工程施工、止水设施的施工、平面闸门门槽施工讲解水闸主体结构的施工方法。
>>>详细
水闸工程施工的质量管理
水闸工程作为引水和排涝建筑物，在现今社会中的作用越来越大，不仅关系到人民的财产和生命安全，而且是地方经济发展的保证，大部分水闸工程甚至成为旅游景点。
>>>详细大中型病险水闸除险加固建设设计要点
有实测流量资料的采用实测资料计算，没有实测流量资料时可采用雨量资料或等查值线图推算。
应采用多种方法进行计算。
>>>详细
箱涵拍门水闸及计算说明书
启闭架计算书，水闸箱涵计算书，水闸闸室计算书等等>>>
详细
水闸和灌注桩施工方案
闸底板砼设计强度为C25，一块大底板，平面尺寸为19×，底板厚，上下游齿槽深，每块底板约170m3。
>>>详细
闸室是水闸的主体，设有底板、闸门、启闭机、闸墩、胸墙、工作桥、交通桥等。
闸门用来挡水和控制过闸流量，闸墩用以分隔闸孔和支承闸门、胸墙、工作桥、交通桥等。
底板是闸室的基础，将闸室上部结构的重量及荷载向地基传递，兼有防渗和防冲作用。
闸室分别与上下游连接段和两岸或其他建筑物连接。
某水闸设计图
某水闸设计图：水闸平面布置图，剖视图，检修闸槽门框装配图及材料表，吊耳装配图及结构图，闸门配筋图及材料表，工作闸槽门框装配图及材料表，闸门门体装配图及材料表等等>>>详细
大型水闸设计图
节制分水闸平面图,节制分水闸剖面图,渠首电站节制分水闸平面图,渠首电站节制分水闸剖面图等等>>>详细
小型节制闸结构图
包括养殖池东闸平面布置图、养殖池东闸纵剖面图、进水池段挡墙剖面图、断面配筋图、钢闸门设计图等>>>详细
分水闸门及配筋图
包括闸室平、剖面图、分水闸闸墩配筋图、启闭梁护栏立面图、爬梯联接图等>>>详细
小型水库闸控式放水塔施工图
包括放水系统改建图、主坝放水塔交通桥设计图、主坝放水塔纵剖图、排架配筋图、主坝放水塔及交通桥结构设计图、放水塔工作板配筋图、配筋图等>>>详细
闸址和闸槛高程的选择根据水闸所负担的任务和运用要求，综合考虑地形、地质、水流、泥沙、施工、管理和其他方面等因素，经过技术经济比较选定。
闸址一般设于水流平顺、河床及岸坡稳定、地基坚硬密实、抗渗稳定性好、场地开阔的河段。
闸槛高程的选定，应与过闸单宽流量相适应。
在水利枢纽中，应根据枢纽工程的性质及综合利用要求，统一考虑水闸与枢纽其他建筑物的合理布置，确定闸址和闸槛高程。
SL 170-1996 水闸工程管理设计规范SL 75-1994 水闸技术管理规程SL 27-1991 水闸施工规范SL 265-20XX 水闸设计规范
根据水闸运用方式和过闸水流形态，按水力学公式计算过流能力，确定闸孔总净宽度。
结合闸下水位及河床地质条件，选定消能方式。
水闸多用水跃消能，通过水力计算，确定消能防冲设施的尺度和布置。
估算判断水闸投入运用后，由于闸上下游河床可能发生冲淤变化，引起上下游水位变动，从而对过水能力和消能防冲设施产生的不利影响。
大型
水闸的水力设计，应做水力模型试验验证。
水闸低实用堰水力计算水闸洪水调节计算水闸设计计算软件水闸稳定计算EXECL活页程序水闸消能防冲计算水闸水力计算
水闸书籍
灌区水工建筑物丛书-水闸
水闸设计实例
取水输水建筑物丛书－水闸
水闸
水闸枢纽管理
水闸设计
论坛热帖
水闸主体结构的施工方法
毕业设计水闸设计实例
函江泄水闸毕业设计计算说明书
水库底孔事故闸门计算说明书
闸门与启闭设备。
