可寻址广播家族：－ADR系列迪士普(中国) 副总工 王齐祥可寻址广播系统的特色概要传统公共广播系统： 利用空间分割实现分区控制广播 广播 广播 分区 分区 分区广播 广播 分区 分区可寻址(总线化)公共广播系统： 频率/时间/编码分割实现分区控制和多节目传送广播 广播 广播 分区 分区 分区广播 广播 分区 分区广播机房分区广 播线路广播机房分区广 播线路n传统广播系统的每一个分区都需要一对广播线，当分区数量很大时，线路的工程量和用料量都会很大。
n当分区规划变更时，必须重新布线，这对那些已经定型的系统是很难接受的。
n为此，我们希望有一种总线型的系统，所有广播扬声器都挂在同一组线路上，依靠地址编码来进行分 区，当分区规划变更时，只须重新调整地址编码即可。
传统广播与可寻址广播的布线比较——传统广播系统的星形布线图传统广播与可寻址广播的布线比较——可寻址广播系统的总线形布线图可寻址广播系统的布线方式——基本方式总线形布线 可寻址 主机环形布线 可寻址 主机终终终终终端端端端端终终终端端端终终端端终终终端端端终终端端可寻址广播系统的布线方式——混合方式分支器混合形式布线 可寻址主机分支器混合形式布线包括了星形、总线形、 环形等各种布线方式，综合了各种布 线方式的简单、可靠的优点,比任何 一种单一的布线方式都优越。
设计或施工时，可根据现场情况灵活 采用。
终终终终终终终终端端端端端端端端终终终终终端端端端端分支器终终终终端端端端终终终终端端端端迪士普可寻址广播家族的五个“家庭”“1＋1”系统 传统音箱线“8＋1”系统 多芯电缆“6＋1”系统 五类线“16＋1”系统 同轴电缆无线系统 调频广播•迪士普可寻址广播家族目前有五个“家庭” （即五种“系统”） ，以传输线路的介质为“家庭”特 征。
例如， “1＋1”系统以音箱线为传输介质，“6＋1”系统以五类线（网线）为传输介质，等等。
•可寻址系统命名方式：以“6＋1”系统为例，指该系统最多可同时广播6套背景音乐，并同时播出1 套强插（消防指挥、电话广播、远程寻呼）广播。
迪士普公共广播PPT
工程验收
2、正式验收
由业主邀请主管单位及设计院有关专家组成工程验收委员会主持 验收。检验各项工程技术档案资料，然后进行工程实体现场复查， 合格后在工程竣工验收书上签字盖章。 需要准备的验收文件： ★工程说明——工程概述； ★综合系统图（或系统构成图）——系统图； ★线槽、管道布线图——施工图； ★设备概要说明书——说明书； ★设备器材清单——合同； ★主观评价表； ★客观测试表； ★施工质量验收记录以及其它规定的有关文件或图纸。
工程施工
2、设备安装及调试
在设备安装过程中，大家应该会经常遇到一 些常见问题，诸如： 机柜搭建的合理性； 音量控制器线路连接； 消防信号强插问题等；
工程施工
机柜搭建的合理性： 设备的搭建和系统的连接，要有一个合理的安 排。一 般按设备的型号从上到下安装，每台 设备之间留有一定的空间，便于系统的连接及 连接线的整理，对于一个工程来说，设备安装 过程中除了系统的开通，还有一个关键是机柜 背面的连接线，这些连线的整理可以体现工程 公司的施工能力，对于后期验收来说也是一个 重要的评分。
售后服务
1、操作人员的培训 在工程项目完成后，免费为客户指派有 一定技术水准的工程技术人员进行系统 的技术培训，以使受训人员能对本工程 所涉及的各类系统进行熟练操作和常规 维护。
售后服务
2、系统的维护 2.1、热线电话支持； 当系统运行过程中，用户有任何疑难问题及投 诉，都可以拨打公司的技术服务咨询热线电话， 以便得到技术支持。 2.2、定期技术回访； 包括三方面的内容： ★系统运行环境； ★系统硬件； ★系统软件；
招投标
1、准备招投标文件 准备投标书： 厂家授权书、产品偏离表、工程业绩、 对竞争对手的估计等 2、技术答辩： 系统配置的合理性、合理的价格制定等 3、签合同：
sAc-迪士普消防广播方案设计
OTEWA公共广播工程手册河南声雅音响器材公司工程部翻译技术QQ1306829689一、公共广播工程设计的一般顺序这里所说的公共广播是指有线传输的声音广播，通常用于公共场馆、大厦、小区内部，供背景音乐广播、寻呼广播以及强行插入的灾害性广播使用。
这一类公共广播工程的设计，通常按下列顺序进行：1、首先应考虑广播扬声器的选用、配置2、广播功放的选用3、广播分区4、广播系统的建构本手册依据OTE公共广播系列的资料进行编译。
二、广播扬声器的选用和配置1、广播扬声器的选用原则上应视环境选用不同品种规格的广播扬声器。
例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。
如LD165。
LD164。
LD191系列。
这类扬声器结构简单，价钱相对便宜，又便于施工。
主要缺点是没有后罩，易被昆虫、鼠类啮咬。
在仅有框架吊顶而无天花板的室内（如开架式商场），宜用吊装式球型音箱（CW624/627）或有后罩的天花扬声器（如LD181-199系列）。
由于天花板相当于一块无限大的障板，所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。
而没有天花板时情况就大不相同，如果仍用无后罩的天花扬声器，效果会很差。
这时原则上应使用吊装音箱。
但若嫌投资大，也可用有后罩的天花扬声器。
有后罩天花扬声器的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。
在无吊顶的室内（例如地下停车场），则宜选用壁挂式扬声器或室内音柱。
前者如CW621、CW622系列；后者如CW611-613、CS109-409系列。
在室外，宜选用室外音柱或号角。
前者如CS41-51-81系列；后者如TE3430-3413系列。
这类音柱和号角不仅有防雨功能，而且音量较大。
由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。
在园林、草地，宜选用草地音箱。
如GS711-732系列。
这类音箱防雨、造型优美，且音量和音质都比较讲究。
在装修讲究、顶棚高阔的厅堂，宜选用造型优雅、色调和谐的吊装式扬声器。
sAc-OTEWA迪士普企业广播方案
校园广播工程河南声雅科技3 孙海亮校园广播系统的作用发布作息信号（如上下课钟声）； 发布通知；向师生传达上级的政策、指示，播送校长讲话； 广播新闻； 寻呼；大会（包括校运会）扩声,大教室（阶梯教室）扩声； 播送礼仪乐曲、保健操乐曲、课前课后的背景音乐；播送教学语音文件，课前问候（祝福）语音文件，放学嘱咐语音文件； 必要时强行发布灾害性事故警报，指挥现场救护和疏散。
校园广播系统的结构方案一、 简易的校园广播系统 二、 简易的自动定时广播系统 三、 简易系统的扩展 四、 大功率系统 五、 最小系统 六、 典型系统 七、 矩阵系统 八、 智能化系统 九、 网络化系统十、 基于CATV 的系统下面，以 欧特华（OTEW A ） 公共广播系统的 TA12 系列为例，介绍各种方案的具体构成。

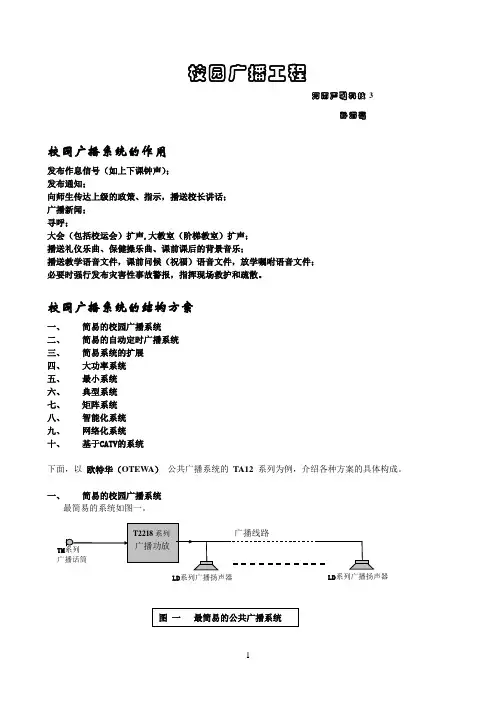

一、 简易的校园广播系统最简易的系统如图一。
LD 系列广播扬声器LD 系列广播扬声器广播功放、广播线路和广播扬声器与普通家用的或HiFi 的专业功放、音箱线、扬声器不尽相同。
由于广播线路通常相当长（几十米乃至上千米），为减少传输损耗，广播信号原则上是用高电压 / 小电流的方式传输。
所以广播功放须提供高压信号，因此广播功放都内置有输出变压器用以提升广播信号电压；同时，为了便于配接广播扬声器，广播功放应是定压输出模式，其输出端子标示70V / 100V / 120V 等规格。
另外，300W 以下常规的小功率广播功放通常自带前置级（典型的如OTEW A-TA22/33系列），属合并式功放。
由于系统用高压传输，所以广播线路一般不必使用昂贵的HiFi 音箱线而只须用普通的双绞线；如果配置在室外，则应加防雷设施（见下文）。
相应地，广播扬声器原则上应是高阻扬声器，它们都有内置的“线间变压器” （阻抗变换 / 降压用），其输入端子也标示70V/100V/120V 等适用电压规格。
广播扬声器同广播功放之间的匹配规则非常简单：首先，广播扬声器的输入标称电压原则上应同广播功放的输出标称电压相同；在这样的前提下，只要所有广播扬声器的总功率不大于广播功放的额定输出功率即可（这是理论值，有关规程另有限定，见下文）。
公共广播系统工程技术规范.pptx
3级系统 传声器优先
背景广播系统的应备功能
1级系统
2级系统 3级系统
传声器优先，编程管理，自动定时运行（允许手动干预）；具有 音调调节环节；矩阵分区；分区强插；广播优先级排序；支持远 程监控
传声器优先，自动定时运行（允许手动干预）；具有音调调节环 节；分区管理；可强插
传声器优先
LOGO
《公共广播系统工程技术规范》 GB50526-2010
（全国巡回宣贯会）
广州市迪士普音响科技有限公司 王齐祥
《公共广播系统工程技术规范》 GB50526-2010
公共广播印象
SPL = L + 10lg P– 20lg r
S
2
1 LP U2
(10 20 1)
一、立项根据
1）我国是公共广播大国，公共广播工程遍布中国大地。 2）但公共广播暂无国家标准，也没有国际标准。
四、建设部-信产部联合审查结论
2008年7月 北京——摘要
• 该规范符合建设部《工程建设标准编写规定》（建标[1996]626 号）的要求； • 该规范体现了公共广播系统当今先进的工程技术水平，能够很好 地满足用户的使用要求； • 该规范具有先进性、科学性、协调性和可操作性； • 相信通过对本规范的实施贯彻，可促进公共广播系统工程设计、 施工和验收的规范化，推动公共广播领域的技术进步，在规范市场 方面也将起到重要作用，具有较好经济效益和社会效益。 •该规范填补了国内空白，一致通过对该规范的审查。 •建议尽早颁布实施，以使规范早日发挥效益。
紧急广播系统有等级区分的应备功能
1级系统
2级系统 3级系统
具有与事故处理中心（消防中心）联动的接口；与消防分区相容 的分区警报强插；主/备电源自动切换；主/备功率放大器自动切 换；支持有广播优先级排序的寻呼台站；支持远程监控；支持备 份主机；自动生成运行记录
DSPPA广播培训资料
公共广播系统操作使用手册一、公共广播概况太湖国际一街区一期工程公共广播系统是供小区内部背景音乐、寻呼广播以及强行插入的灾害性广播使用。
公共广播系统选用迪士普(DSPPA)产品，机房内有CD/MP3播放器（MP9807C）、AM/FM调谐器（MP9808R）、前置放大器（MP9811P）、十路监听器（MP9812M）、十分区矩阵（MP9813D）、节目定时器（MP9814T）、电源时序器（MP9823S）、定压功率放大器（MP1500）等设备。
室外扬声器是用旗胜（CP300）优质草地音箱。
位置布置在小区西出入口四个，北出入口三个（尚未施工）。
小区西出入口两侧的草地音箱通过室外管道，连接到机房的十分区矩阵端子，完成一标段A块的施工。
北出入口三个草地音箱等B块施工完成时开通。
设备的性能和特点：A.CD/MP3播放器(MP9807C) 性能特点●CD/MP3/MP4/VCD/DVD播放功能；●高亮度动态VFD显示，清晰醒目；●具有曲目直选功能；具有通电后自动播放功能；B.AM/FM调谐器（MP9808R）性能特点●微电脑控制，数字调谐系统。
●全轻触按键控制，VFD显示。
●AM/FM 各20个电台存储功能。
●具有自动搜索存储电台功能。
具有断电记忆功能。
C.前置放大器(MP-9811P)性能特点◆多种通路输入/输出; 高低音调控制; 5话筒、3线路、2紧急;◆分路音量控制; 有强插（默音）功能;背面连接说明◆Mic1-5 话筒输入口; 连接话筒; Emc1-2 紧急输入口;◆连接9814/9815; Aux1-3 线路输入口; 连接Cd机/Radio机;◆Output 输出插口; 连接广播功放;D.十路监听器(MP-9812M)性能特点◆10通路输入供任意选通; 电平指示灯◆内置监听扬声器; 监听音量可调背面连接说明◆CH1-CH10监听接口; 连接MP9813E. 十分区矩阵(MP-9813D)性能特点◆2路输入（A和B）10通道输出; 有强行插入功能◆报警信号输入时自动切换到通道B背面连接说明◆Alarm In 警报输入口; 连接MP9820; Alarm Out 警报输出口;◆连接MP9814/MP9815; CH1-10 到分区喇叭; 连接MP9812/喇叭;◆Input A 背景音乐入口; 接背景音乐功放; Input B 紧急广播入口;◆接紧急广播功放;F. 节目定时器(MP-9814T)性能特点◆一周程控定时，每天至少可编定36个时间点，多至255个◆4个程控定时电源供给通道; 可“手动”干预程序运行◆警报触发随时进入激活状态; 数码智能屏显操作◆有多种指示灯，工作状态一目了然; 正点钟声提示，三种钟声可供选择G. 十六电源时序器(MP-9823S)性能特点◆公共广播系统电源管理设备之首选。
DSPPA迪士普公共广播标准(企业标准试行版)
DSPPA迪士普公共广播标准（企业标准试行版）1.公共广播（Public Address）是在有限的范围内为公众服务的广播，用于发布新闻和内部信息、发布作息信号、提供背景音乐以及用于寻呼和强行插入“灾害性事故紧急广播”等等。
在常规情况下，公共广播信号通过布设在广播服务区内的广播线路传输。
公共广播信号也可用无线传输，但须接受当地有关无线电广播（或无线电通信）法规的管制.。
2.公共广播原则上不是立体声广播，但不排除根据实际需要在有条件的局部区域内营造立体声效果。
3.公共广播所使用的设备必须通过3C认证。
4.如果不考虑灾害性事故广播，则公共广播功放的额定输出功率应不小于广播扬声器总功率的1.3倍。
5.公共广播线路应穿管或用线槽敷设，不得与电力线路共管或共槽。
6.敷设于天花板内的公共广播线路，其传输信号电压不应大于100V。
7.公共广播线路的衰减不应大于3dB（室内）或6dB(室外)i。
8.其他指标背景音乐（一级）高级写字楼、高级会所、高级咖啡厅及类似场所背景音乐（二级）广场、超市、候车室、室外园林及类似场所业务性广播（一级）作息钟声、教学语音文件、在一级背景音乐中插播的通知和语音文件等业务性广播（二级）一般的寻呼、通知、体操配乐等紧急广播（一级）机场、超级商场、高级写字楼等多开间、大人群室内地区的寻呼广播和灾害性事故紧急广播紧急广播（二级）广场、车站、码头等开阔地区的寻呼广播和灾害性事故紧急广播9.用于紧急状态的公共广播系统，除须符合一般标准外，还必须●系统应在主电源或备用电源接通10秒内可以进行广播。
●具有24V / 220V应急备用电源，主备电源切换时间不大于1s.；应急备用电源至少能支持30分钟。
如果电池被用作备用电源使用，它们应配有自动充电装置。
●功率放大器的额定功率不小于所有扬声器功率总和的1.5倍。
●紧急广播具有最高级的优先权。
系统应能在操作者将系统置于紧急状态下或接到来自火警和其他监测系统信号的3秒内播放警示信号或警报语音文件。
迪士普OTEWA品牌公共广播系统--TA1234T说明书
图6
日 01:30:00 开 1 无 日 02:22:11 关 2 有 一 00:00:56 … 3 停 二 10:00:00 开 ∞ 有 二 11:12:00 关 … 无
浏览界面
在图 6 界面下, 调整星期项参数用于定位所要浏览的具体日期, 调整星期项后面的时间项参
数,用于定位所要浏览的具体时间点.然后按确定按钮便进入了浏览界面,其中一个定时点呈
名称： 剩余空间：26’11” 状态：无操作
录音
试听
浏览
节目制作界面
退出
1）、录音
在节目制作界面下，旋转操作键选中并按下录音项进入录音界面。
名称：REC0001 剩余空间：26’11” 状态：正在录音 00 : 00 : 06
停止
试听
浏览
退出
录音界面
屏幕显示所剩录音空间。接好音源（话筒输入、线路输入），默认录音名称为：REC0001,录音 节目的名称可以修改：通过局域网在电脑上可修改录制节目的名称,旋转操作键选中录音项并按下即 开始录音。按下停止则停止录音并自动保存所录制的节目. 选中并按下退出按键，会自动保存录制 的节目并返回到操作选项界面。
弹簧夹 背对您
T-568A 接法从 1-8 的颜色 分别是：绿白，绿，橙白， 蓝，蓝白，橙，棕白，棕
弹簧夹 背对您
T-568B 接法从 1-8 的颜色 分别是：橙白，橙，绿白， 蓝，蓝白，绿，棕白，棕
本公司所配备的网线是用来通过网络交换机接入局域网更改设备节目的，为 T-568A～ T-568A 接法。用户若要本设备直接连接电脑的网卡，则网线要用 T-568A～T-568B 接法，可自 己参照上图制作。
警 告！
功率超过 1000W 的设备电源 不可接入后面板的定时电源 接口！
第章公共广播系统ppt课件共71页文档
2021/8/21
7
d. 公共广播所使用的设备必须通过3C认证。 e. 公共广播产品应有型号、厂名及功能标志， 其标志应符合GB191的有关规定。 g. 公共广播系统常用产品的电性能应分别符合 GB/T 2019、GB/T 9374、GB/T 15860、 SJ/T10406的有关规定。
2021/8/21
8
h. 公共广播系统的接口应符合GB/T14197、 GB/T14947、GB/T15212的有关规定
i. 如果不考虑突发公共事件紧急广播，则公共广播 功放的额定输出功率应不小于广播扬声器总功率 的1.3倍
j. 公共广播线路应穿管或用线槽敷设，不得与电力 线路共管或共槽（使用电力载波方式传输的除外）
光端机
光端机 功率放大器 功率放大器
低阻扬声器
2021/8/21
图 11-13公共广播系统信号的传输方式
3
• 公共广播指有线或无线传输的声音广播，通 常用于公共场馆、大厦、小区内部，供背景 音乐广播、寻呼广播以及强行插入的灾害性 广播使用。
• 这一类公共广播工程的设计，通常按下列顺 序进行：
2021/8/2隐患的广播区，其广播扬声器应通过
6级以上的防水认证，以便在短期喷淋的条件下 （如自动喷淋系统启动）仍能工作。
i. 突发公共事件紧急广播用的单个扬声器（或音柱） 的额定功率不小于3W。
j. 走道、大厅、餐厅等公众场所，扬声器的配置，
应能保证从本层任何部位到最近一个扬声器的步
自火警和其他警报系统信号的3秒内向警报区播放
警示信号或警报语音文件，而不论相关警报区当前
处于何种状态（包括关闭和休眠）。
2021/8/21
12
e. 突发公共事件紧急广播的音量，应能自动调节至 系统允许的最大音量。
公共广播公共广播系统-PPT文档资料
3、设备的可靠性和服务保障 专业公共广播系统产品——BGM，具有极高的可靠性和出色的性能表现已 在国内各地成功应用并获很高的赞誉； 同时BGM专业产品在全国承诺所有用户一年免费维修的保证，并在国内各 地建立有完善的技术服务网络，为客户提供及时有效的服务。
4、系统配置的经济性 我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则， 保证公共广播系统配置具有很高的经济性和实用性。
• 公共广播的使用场合和用途
1、室外公共广播系统 • 室外公共广播系统主要用于：公园、小区园林、室外体育场、地铁站、码头、港口、机场、 绿地广场、音乐喷泉、建筑楼群等。为以上场所提供背景音乐和业务广播以及紧急广播等。 以上场所声音传播以直达声为主，要求扬声器声压级高，如果周围有高楼大厦等反射物体， 扬声器布点又不合理，声波经多次反射而形成超过50ms以上的延迟，则会引起双重声或多 重声，严重时会出现回声等，严重影响声音的清晰度和声像定位。 此外室外公共系统的音响效果还受气候条件、风向和环境干扰等影响。 2、室内公共广播系统 • 室内公共广播系统应用比较广泛包括：宾馆、综合办公大楼、工厂、学校、大厦、超市、 监狱、体育馆等。主要用途为提供背景音乐和业务广播以及紧急广播等使用。 对声音传输距离及音质要求很高，系统设计不仅要考虑电声技术问题，还要涉及建筑声学等 问题。如：房间的空间大小、物品等因素对音质有较大影响。
公共广播系统的特点
•
系统功能
背景音乐简称BGM，是 Back ground music 的缩写，它的主要作用是掩盖噪声并营造 轻松、和谐、愉快的环境气氛，若不专心听，就不能辨别其声源位置，音量比较小。 因此，背景音乐有两个效果：一是在心理上掩盖环境噪声；二是创造与室内环境相适应的 气氛。 系统实现的功能主要有以下几方面： 一、具备播放背景音乐、发布语音广播功能、消防广播； 二、可实现分区/全区播放背景音乐及业务广播； 三、背景音乐和紧急广播采用同一套系统设备和线路； 四、具有背景音乐、广播功放及扬声器故障自动检测功能； 五、消防等紧急情况下的联动报警功能。
公共广播公共广播系统幻灯片PPT
3、设备的可靠性和服务保障 专业公共广播系统产品——BGM，具有极高的可靠性和出色的性能表现已 在国内各地成功应用并获很高的赞誉； 同时BGM专业产品在全国承诺所有用户一年免费维修的保证，并在国内各 地建立有完善的技术服务网络，为客户提供及时有效的服务。
4、系统配置的经济性 我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则，
• 室内公共广播系统应用比较广泛包括：宾馆、综合办公大楼、工厂、学校、大厦、超市、 监狱、体育馆等。主要用途为提供背景音乐和业务广播以及紧急广播等使用。
对声音传输距离及音质要求很高，系统设计不仅要考虑电声技术问题，还要涉及建筑声学等 问题。如：房间的空间大小、物品等因素对音质有较大影响。
公共广播系统的特点
一、具备播放背景音乐、发布语音广播功能、消防广播；
二、可实现分区/全区播放背景音乐及业务广播；
三、背景音乐和紧急广播采用同一套系统设备和线路；
四、具有背景音乐、广播功放及扬声器故障自动检测功能；
五、消防等紧急情况下的联动报警功能。
公共广播系统选型原则
1、系统设计的科学性、准确性和先进性 • 对公共广播系统设计时，保证这些场地的声学技术指标达到招标文件中规定的要
另外，100W以下常规的小功率广播功放，通常自备前置级，属合并式功放，也叫做混音功 放。
• 公共广播的使用场合和用途
1、室外公共广播系统
• 室外公共广播系统主要用于：公园、小区园林、室外体育场、地铁站、码头、港口、机场、 绿地广场、音乐喷泉、建筑楼群等。为以上场所提供背景音乐和业务广播以及紧急广播等。
公共广播公共广播系统
幻灯片PPT
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
10
工程施工
2、设备安装及调试
在设备安装过程中，大家应该会经常遇到一 些常见问题，诸如： 机柜搭建的合理性； 音量控制器线路连接； 消防信号强插问题等；Biblioteka a11工程施工
机柜搭建的合理性：
设备的搭建和系统的连接，要有一个合理的安 排。一 般按设备的型号从上到下安装，每台设 备之间留有一定的空间，便于系统的连接及连 接线的整理，对于一个工程来说，设备安装过 程中除了系统的开通，还有一个关键是机柜背 面的连接线，这些连线的整理可以体现工程公 司的施工能力，对于后期验收来说也是一个重 要的评分。
a
二十四层
7
系统的设计
4、系统图和施工图 施工图主要以布线为主，水平布线子系统在综 合布线系统中所占的比例最大，需处理好与其 它管线之间的相互关系，水平布线子系统的管 路在预埋前，应认真作好图纸会审工作，尽量 避免与其它专业管路交叉重叠，发生矛盾。可 利用AutoCAD绘出三维大样图，在大样图上 注明管路的走向、标高以及各种管路的规格型 号，制定出最优敷设管路的施工方案。 还需尽量避免与强电及控制线之间的干扰，以 免产生不必要的误动作或噪声。
MAG智能化系统实地应用
——浙江东方豪生大酒店 杭州外国语学校
消防/背景广播系统的应用
主讲：高 勇（嘉声） 黄嘉宾（声雅）
a
1
a
2
系统的设计
1、需求分析
1.1、客户的需求： ★服务性广播：
服务性广播只要提供背景音乐和客房节目广播，目的是为人们提供欣赏 性音乐类广播节目,以服务为主要宗旨。宾馆等服务性广播节目一般选4 套。广播节目内容安排应根据服务对象和工程级别情况而定。
a
4
系统的设计
3、系统设计 3.1、系统的构建及分区：
由于背景广播系统需要和消防系统联动，一般按楼层 分区，该大酒店包括地下层共计25层。 3.2、扬声器点位的设计： 广播扬声器原则上以均匀、分散的原则配置于广播服 务区 ，其分散的程度应保证服务区内的信噪比不小于 15dB。从本层任何部位到最近一个扬声器的步行距离 不超过25m，在走道交叉处、拐弯处均应设扬声器， 走道末端最后一个扬声器距墙不大于12.5m 。由于紧 急广播的需要，每个扬声器额定功率不应小于3W。一 般酒店过道层高不超过3m，扬声器之间的相互距离为 5-8m。
★业务性广播：
业务性广播主要设置在办公楼、商业写字楼、学校、医院、铁路客运站、 航空港、车站、银行及工厂等建筑物，以满足业务和行政管理为主的业 务广播要求。
★紧急性广播： 紧急性广播主要用于火灾发生时,在消防控制室的消防人员通过火 灾事故广播引导人们迅速撤离危险场所。 1.2、综合业主的需要，我们可以确定该酒店是以上三项合一。
a
8
招投标
1、准备招投标文件 准备投标书： 厂家授权书、产品偏离表、工程业绩、 对竞争对手的估计等
2、技术答辩： 系统配置的合理性、合理的价格制定等
3、签合同：
a
9
工程施工
1、综合布线
结合施工图出线口的位置，线槽的走向，确定分线盒 的位置。线槽在交叉、转弯或分支处应设置分线盒， 线槽的长度超过6米时，应加分线盒，便于穿线及维修。 设备间配线架、集线器、配电箱等设备引至线槽的线 路，用终端变形连接器与线槽连接。线槽每隔2米处设 置固定支架和调整支撑，并与钢筋连接防止移位。连 接器、分线盒、线槽接口处应用密封条粘贴好，防止 砂浆渗入腐蚀线槽内壁。施工中，工人应用钢锉对金 属线槽的毛刺锉平，否则会划伤双绞线的外皮，使系 统的抗干扰性、数据保密性、数据传输速度降低，甚 至导致系统不能顺利开通。 目前市场上有各类线材，为了增加线材的抗拉性，建 议大家使用优质品牌的双绞线。
a
12
机 柜 背 面 连 接 线 对 比 图
a
13
工程施工
音量控制器线路连接： 音量控制器的连接有二线制、三线制和四 线制几种接法。工程上遇到的问题有音 控器音量控制反相，这种情况一般都是N 端和SP端接反造成的；还有就是消防强 插功能不起作用，这是由于N端和R端接 反造成的。
a
14
工程施工
P = K1·K2·ΣP0 K1 — 线路衰耗补偿系数：1.26 ~ 1.58 K2 — 老化系数：1.2 ~ 1.4
P — 功放设备输出总电功率（W）
P0 — 每一分路（相当于分区）同时广播时最大电功率 一般业务广播功率放大器容量按该系统扬声器总数的1.1～1.3倍 确定。 如需紧急广播则功率放大器容量按该系统中扬声器总数的1.5倍 确定。
3.4、器材的选用：
基于以上分析，就可以选用所需a设备。
6
系统的设计
4、系统图和施工图
消防信号
全告警按钮
MAG 智能化主机
1189
分区功放 13XX
分区功放 13XX
分区功放 13XX
分区功放 13XX
分区功放 13XX
音控
三层客房
一层 二层 三层
电源时序器
紧急
监听 话筒
音箱
AC220V
分区功放 13XX
a
5
系统的设计
3.3、功放功率的计算： 广播功放的最重要指标是 额定输出功率。应选用多大的额定输出 功率，须视广播扬声器的总功率而定。对于广播系统来说，只要 广播扬声器的总功率≤功放的额定功率，而且电压参数相同，即 可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率 余量。一般应按下式计算：
消防信号强插问题： 主机通过消防模块输出消防信号（24V 或干触点）提供给MAG功放，实现消防 强插功能。多数采用24V信号，这时我 们就要注意该信号的极性，如果接反会 使功放一直处于紧急广播状态，无法实 现正常广播。
a
15
工程验收
1、工程预验收
在工程交工之前，由公司的技术管理部门组织有关技术人员对工 程进行内部验收，检查有关的工程技术资料档案是否齐备，检查 工程质量按国家验收规范标准是否合格，发现问题及时处理，为 正式验收做好标准。
a
3
系统的设计
2、设计依据
★JGJ/T16-92 《民用建筑电气设计规范》 ★GB3096-82 《城市区域环境的噪声标准》 ★JGJ/T16-92 《民用建筑电气设计规范》 ★GB50311-2000 《建筑与建筑群综合布线工程设计规
范》
★GB6988-86 《电气制图标准》 ★GB50314-93 《计算机机房设计规范》
