2020-2021学年九年级物理九年级第十五章电功和电热单元测试(含答案)

合集下载

九年级物理上册第十五章《电功和电热》测试卷-苏科版(含答案)

九年级物理上册第十五章《电功和电热》测试卷-苏科版（含答案）时间：60分钟总分：100分一、选择题(每小题5分,共25分)1. 如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 ( )A.保险盒接法错误,保险盒应该安装在火线上B.两孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上2. 有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1 800 W,乙的额定功率为1 200 W.两个电热水壶都正常工作时,下列说法中正确的是( )A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是 ( )A.U形管液面高度变化是因为容器中的气体热胀冷缩B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1∶2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系二、填空题(每空4分,共24分)6. 某电吹风工作6 min,能使如图所示的电能表的转盘转过120转,则该电吹风消耗的电能为kW·h,电功率为W,这些电能可供一只“220 V10 W”的LED灯正常工作h,一只这样的LED灯与一只“220 V100 W”的白炽灯正常发光时亮度相当,若LED灯正常发光时的效率为80%,则白炽灯正常发光效率为.7. 某电热水器简化电路如图所示,保温功率为220 W,加热功率为1 100 W,R1和R2均为定值电热丝,S为自动开关,电热丝R1的阻值为Ω;如果该电热水器的热效率为80%,将2 L的水从12 ℃加热至沸腾,需要 s.三、作图题(5分)8. 投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡L,再关闭风扇M;请用笔画线表示导线,把电路连接完整.要求实现:先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动:若只闭合开关S1,灯泡不亮.四、实验探究题(第9题12分,第10题14分,共26分)9. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R甲和R 乙.猜想一:电热跟电流的大小有关,电流越大电热越多.猜想二:电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .10. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).五、计算题(共20分)11. 如图甲所示是食堂为餐具消毒、烘干的保洁消毒柜,其内部电路如图乙所示,S1为温控开关,S2为门控开关,R为加热管,S1和S2均闭合时,消毒柜的总功率为1 250 W,臭氧发生器的功率为150 W.(1)关闭柜门,门控开关S2闭合,臭氧发生器工作10 min所消耗的电能是多少?(2)求消毒柜正常工作时通过加热管R的电流和R的阻值.(3)若在消毒柜中放入100 kg的不锈钢餐具,将其从15 ℃加热到70 ℃,共消耗了1.5 kW·h电能,消毒柜加热不锈钢餐具的效率是多大?(结果保留至0.01%)[不锈钢的比热容c钢=0.46×103J/(kg·℃)]参考答案一、选择题1.C 若控制灯泡的开关安装在零线和灯泡之间,则当开关断开时,灯泡与火线仍是连通的,人接触灯泡时容易发生触电事故,不符合安全用电原则,故C错误,符合题意.2.B 甲、乙电热水壶的额定电压相同,正常工作时,两电热水壶两端的实际电压也相同,A错误;甲的额定功率大于乙的额定功率,说明正常工作时电流通过甲电热水壶做功可知,因为P甲>P乙,U甲=U乙,故I甲>I乙,C错误;由W=Pt可知,当t相等快,B正确;由I=PU时,由于P甲>P乙,故W甲>W乙,D错误.3.B 根据R=U,可知L1的电阻小于L2的电阻,A错;两灯串联在3 V的电源两端时,通过I计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C错;根据P=I2R可知,L1的实际功率小于L2的实际功率,因此L1的亮度比L2的亮度更小,B对,D错.4.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,说明小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U 滑=U-U L=3 V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确. 5.B U形管液面高度变化是因为容器中的气体热胀冷缩,选项A正确;通电后透明容器中气体的内能增大是通过热传递的方式改变的,选项B错误;题图甲中,两电阻丝的电阻之比是1∶2,根据Q=I2Rt,可知通电一段时间后左右两边容器内电阻产生的热量之比是1∶2,选项C正确;题图乙所示的装置中,左右两边容器内电阻丝的阻值相等,两电阻丝中的电流不相等,故该装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系,选项D正确.二、填空题6.【答案】0.1 1 000 10 8%【解析】电能表转盘转120 r,电吹风消耗的电能W=1201200kW·h=0.1 kW·h,电吹风的功率P=Wt =0.1kW·h660h=1 kW=1 000 W;这些电能可供“220 V10 W”的LED灯正常工作的时间t'=WP′=0.1kW·h10×10−3kW=10 h;LED灯的发光效率等于转化为光能的功率与消耗电能的功率(灯的电功率)之比,因10 W的LED灯与100 W的白炽灯在正常发光时亮度相当,所以两灯获得光能的功率相等,则P白η白=P LEDηLED,即100 W×η白=10 W×80%,解得该白炽灯的发光效率η白=8%.7.【答案】176 840【解析】当S断开时,R1和R2串联,电路电阻较大,由P=U 2R可知,电路消耗的功率较小,处于保温状态.当S闭合时,R1短路,此时只有R2接入电路,电路电阻较小,电路消耗的功率较大,处于加热状态.加热状态时,由P=U 2R 可得,R2=U2P加热=(220V)21100W=44 Ω.保温状态时电路的总电阻,由P=U 2R 可得,R串总=U2P保温=(220V)2220W=220 Ω;根据串联电路电阻特点知,R1=R串总-R2=220 Ω-44 Ω=176 Ω.2 L水的质量m水=ρ水V水=1.0×103kg/m3×2×10-3 m3=2 kg.将2 L的水从12 ℃加热至沸腾,水吸收的热量Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2 kg×(100 ℃-12 ℃)=7.392×105 J;电热水器的热效率为80%,则电热水器产生的电热为W=Q吸η=7.392×105J80%=9.24×105J.加热状态时,产生这些电热需要的时间t=WP加热=9.24×105J1100W=840 s.三、作图题8.【答案】如图所示.四、实验探究题9.【答案】(每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(合理即可) (2)保持前后两次电阻的大小相同(3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(合理即可)10.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(1)电流表应串联在电路中,由于小灯泡正常发光时的电流小于1.2W2.5V=0.48 A,所以电流表应选择0~0.6 A的量程;小灯泡应与定值电阻串联,故应将小灯泡的左接线柱与定值电阻的左接线柱相连.(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V 时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U 额,此时小灯泡正常发光;②滑片不动,再将开关S 1拨至“2”,读出电压表示数为U 0,此时电路中的电流 I 0=I 额=U 0R 0;③小灯泡的额定功率P 额=U 额I 额=U 额×U 0R 0=U 额U 0R 0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R 0两端电压变小,使测得的U 0偏小,则测得的额定功率偏小.五、计算题11.解:(1)臭氧发生器工作10 min 消耗的电能W 臭=P 臭t =150 W×10×60 s=9×104 J.(2)加热管R 的功率P 加=P 总-P 臭=1 250 W-150 W=1 100 W,通过加热管的电流I 加=P 加U =1 100 W 220 V =5 A, 加热管的阻值R =U I 加=220 V 5 A=44 Ω. (3)不锈钢餐具吸收的热量Q 吸=c 钢m (t 2-t 1)=0.46×103 J/(kg·℃)×100 kg×(70 ℃-15 ℃)=2.53×106 J, W 总=1.5 kW·h=5.4×106 J,η=Q 吸W 总×100%=2.53×106J 5.4×106J ×100%≈46.85%.。

2020-2021学年九年级物理第十五章电功和电热章末测试(含答案)

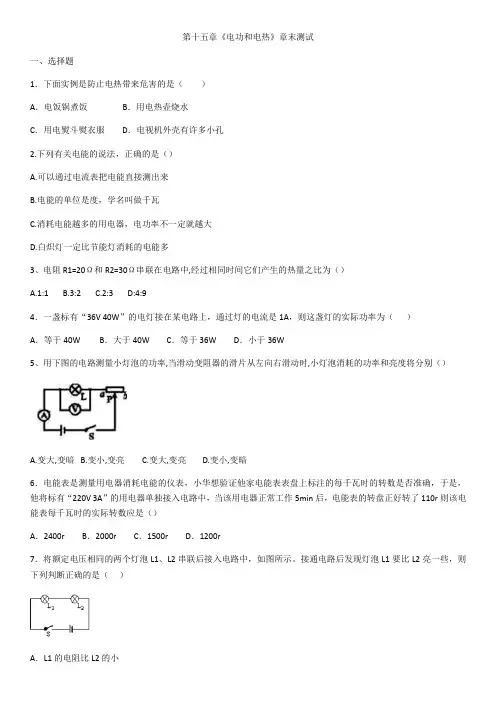

第十五章《电功和电热》章末测试一、选择题1．下面实例是防止电热带来危害的是（）A．电饭锅煮饭B．用电热壶烧水C．用电熨斗熨衣服D．电视机外壳有许多小孔2.下列有关电能的说法，正确的是（）A.可以通过电流表把电能直接测出来B.电能的单位是度，学名叫做千瓦C.消耗电能越多的用电器，电功率不一定就越大D.白炽灯一定比节能灯消耗的电能多3、电阻R1=20Ω和R2=30Ω串联在电路中,经过相同时间它们产生的热量之比为（）A.1:1B.3:2C.2:3 D:4:94．一盏标有“36V 40W”的电灯接在某电路上，通过灯的电流是1A，则这盏灯的实际功率为（）A．等于40W B．大于40W C．等于36W D．小于36W5、用下图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别（）A.变大,变暗B.变小,变亮C.变大,变亮D.变小,变暗6．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r7．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路，L1发光要亮一些8、如图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则（）A．R1的电功率一定减小B．R2的电功率一定增大C．电流表的示数增大D．电压表的示数减小9、严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6 W，则其中温档和高温档分别为（）A．8 W，12 W B．8 W，24 W C．12 W，18 W D．12 W，24 W10.如图甲所示电路，电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端滑到b端的过程中,R1、R2的U一I关系图象如图乙所示。

苏科版九年级物理下册第十五章《电功和电热》测试卷(含答案)

苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。

【同步练习】苏科版初三物理下册第15章《电功和电热》单元检测卷

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

(苏科版)初中物理九年级下册：第十五章电功和电热单元测试 (含答案)

第十五章综合测试一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A.灯泡L变亮B.电压表示数变大C.电流表A示数变小D.电路消耗的总功率变大12.关于家庭电路和安全用电，下列选项中正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，灯泡正常发光，用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（）A.B处亮、C处不亮B.C处亮、B处不亮C.都亮D.都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A.40小时B.25小时C.1/40小时D.90小时5.关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A.只是家庭电路的总开关B.是家庭电路的某用电器开关C.代替了闸刀开关和熔丝D.跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A .中学生100 m 短跑成绩约为7 sB .人的正常体温是39 ℃C .一个中学生从一楼走上二楼做的功约150 JD .家用电冰箱正常工作电流约1 A8.一盏10 W 灯泡两端的电压是2.5 V ，在半小时内通过灯泡的电荷量是（） A .7 200库B .450库C .45库D .72库9.有两只分别标有“6 V 3 W ”和“9 V 3 W ”的小灯泡1L 、2L ，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A .1L 和2L 正常工作时的电流一样大B .1L 和2L 串联在一起同时使用时，两灯一样亮C .1L 和2L 并联在一起同时使用时，两灯消耗的功率一样大D .将1L 串联在一个12Ω的电阻，接在电源电压为12V 的电路中，1L 也能正常发光10.标有“220 V 100 W ”的甲灯和“220 V 40 W ”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（） A .甲灯大B .乙灯大C .一样大D .无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（） A .白炽灯仍然能发光 B .电动机仍然能转动 C .电饭锅仍然能煮饭D .电熨斗仍然能熨衣服12.在图的做法中，符合安全用电原则的是（）A .在电线上晒湿衣服B .使用绝缘皮破损的插头C.同时使用大功率的用电器D .不靠近高压电13.标有“2400 Ω 40 W ”和“2400 Ω 20 W ”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（） A .1:2B .2:1C .1:1D .1:414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

苏科版九年级物理下册第十五章电功和电热单元测试(附答案)

第十五章《电功和电热》单元测试卷（试卷满分：90分，测试时间：45分钟）一、选择题（共10小题，每小题2分，共2×10=20分） 1．电能表可测量下列物理量中的( )A. 电流B. 电压C. 电阻D. 电能 2．下列家用电器，主要利用电流热效应工作的是( ) A. 收音机 B. 电视机 C. 电风扇 D. 电饭锅3．计算电流通过电风扇产生的热量，下面公式选用正确的是( )A. UItB. t RU 2C. I 2RtD. 前面三个都可以4．下列数据中，最接近实际情况的是( )A ．普通家用照明灯的工作电流约为2AB ．家用手电筒的额定功率约为200WC ．一节新干电池的电压约为1.5VD ．电饭锅加热煮饭时的功率约为100W 5．下列关于生活用电的说法正确的是( ) A ．家庭电路中开关接在火线或零线上都可以 B ．当保险丝熔断后，可以用铜丝代替C ．使用测电笔时，手不要接触笔尾金属体，以免触电D ．发生触电事故时，应立即切断电源6．电炉中电阻丝通电一段时间变得很烫，连接电炉的导线不怎么热，主要因为( ) A ．通过导线的电流小于通过电阻丝的电流 B ．导线的绝缘皮隔热C ．导线散热比电阻丝快D ．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少 7．关于电功，下列说法中正确的是( ) A.用电器通电的时间越长，电流做的功一定越多 B.通过用电器的电流越大，电流做的功一定越多 C.用电器两端的电压越大，电流做的功一定越多 D.用电器消耗的电能越大，电流做的功一定越多8．如图所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片向左移动，在此过程中( )A.电流表示数变小B.灯泡L 亮度变亮C.电压表示数变大D.电路消耗的总功率变大9．现有“6V 3W ”的灯泡L 1和“6V 6W ”的灯泡L 2，将他们接入电路中，不考虑灯丝电阻的变化。

下列关于两只灯泡的说法正确的是( ) A ．串联后接到12V 电源的两端，两灯均能正常发光 B ．串联工作时，L1和L2两端的电压之比为1:2 C ．并联工作时，L1和L2中的电流之比为2:1 D ．并联工作时，L1和L2的功率之比为1:210．如图所示，电源电压4.5V ，定值电阻R 0为10Ω，滑动变阻器R 规格为“20Ω 2A ”，电流表和电压表量程分别选择“0～0.6A ”、“0～3V ”．闭合开关S ，电路正常丁作时，下列叙述正确的是( )A ．电流表示数最大值为0.6AB ．电压表示数范围为1V ～3VC ．滑动变阻器的功率可达0.5WD ．滑动变阻器阻值变化范围为5Ω～10Ω 二、填空题（共5小题，每空2分，共2×14=28分）11．在家庭电路中火线与零线之间的电压为 V ，生活中可以用判断火线与零线．当家庭电路中电流超过一定限度时，会自动熔断，保护电路．12．已知R 1、R 2串联接到电路中，在相同时间内消耗电能之比为3:5，则它们的电阻之比为；若将它们并联在该电路中，则通过它们的电流之比是，相同时间内电流做功之比为 .13．小明家的常热牌足浴盆额定功率为750W ．某次正常工作20min ，将10L 、20℃的水加热至40℃，此过程中足浴盆消耗电能 J ，水吸收热量 J ，消耗电能转化为水吸收热量的效率为％．(c 水=4.2×103J/(kg ·℃)）14．某5W 的吸顶灯由10只相同的LED 小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方式是联。

2020-2021学年度苏科版九年级物理上册期末综合复习——15章电功和电热(电热实验)

15章电功和电热（电热实验）1．小明用图中的装置“探究影响电流产生的热量的因素”a、b、c、d四个密闭容器中装有等量的空气，分别将导线1、2和3、4接到电源两端。

请回答下列问题：（1）在图甲中，这个装置可探究电流产生的热量与_____的关系。

通电一段时间，容器_____中电流产生的热量较多（选填“a”或“b”）。

（2）该实验是通过观察U型管中液面_____的变化，来比较电流通过电阻丝产生的热量多少，这应用的主要物理方法是_____（填字母）A．等效替代B．放大法C．转换法D．控制变量法（3）图乙是探究电流产生的热量和某因素的关系的实验装置，该探究中得到的结论：_____。

2．为了验证“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”的猜想，现有以下满足实验要求的器材：电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干，以及如图所示的三个完全相同的保温烧瓶。

烧瓶内装有质量相等、初温相同的煤油，以及完全相同的温度计和阻值不同的电热丝，其中三个电热丝的电阻值大小关系为R1＜R2＜R3，它们的电阻值均不随温度发生变化。

请利用上述实验器材，设计一个实验证明：“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”。

实验设计中可用煤油升高的温度ΔT 的大小表示电流通过电热丝R 产生热量的多少。

请画出实验电路图，写出实验步骤，画出实初中物理资源验数据记录表格。

（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格。

3．小南用如图所示的实验装置分别探究“电流通过导体产生的热量与电阻电流的关系”．（1）两根电阻丝采用串联的连接方式，其目的是为了控制______和通电时间相等；（2）为了便于比较两电阻丝通过电流后产生热量的多少，A、B两瓶中要装入初温和_____相等的煤油．闭合开关一段时间后，通过观察______来判断电流的热效应跟电阻大小的关系；（3）实验中选用煤油而不用水的原因之一是因为煤油的比热容较______，吸热相同时，温度升的高，实验现象明显；（4）本实验中的探究方法有_____________（写出一个即可）．4．小明在探究“电流通过导体产生的热量跟那些因素有关”时，设计了如图所示的实验装置，两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计和阻值不等的电阻丝，已知R1＞R2．实验桌上还有满足实验要求的电源、滑动变阻器、电流表和开关各一个．（1）实验中应通过比较_____的大小，来比较电流通过导体时产生的热量的多少．（2）闭合开关后，通过两段电阻丝的_______和______是相等的；通电一段时间后，可以观察到_____瓶中温度计的示数较高．（填：“甲”或“乙”）（3）该实验可探究电流通过导体产生的热量是否与______有关．5．小华想探究“电流通过导体产生的热量跟电阻大小是否有关”．实验桌上有三个完全相同的烧瓶，烧瓶内装有质量和初温都相同的煤油、完全相同的温度计，其中两个烧瓶内分别装有阻值为5Ω的电阻丝，第三个烧瓶内装有阻值为10Ω的电阻丝．实验桌上还有满足实验要求的电源、开关、滑动变阻器和导线若干．小华选取合适的器材，设计了如图所示的实验装置．（1）实验中需要控制的变量是__________和__________．（2）其中甲烧瓶中装有5Ω的电阻丝，乙烧瓶中的电阻丝阻值应为__________Ω．（选填“5Ω”或“10Ω”）（3）实验中是通过比较__________来判断电流通过导体产生热量的多少．（4）学习了本部分内容后，小华上网查找资料发现了如下应用：为避免因线路结冰而倒杆断线，提高电网对极端气候、重大自然灾害的抵御能力，国家电网公司2008年重点科技减灾防灾项目——直流熔冰装置研制成功．该装置需要1至2万千瓦的功率，最大熔冰电流可达6000安，最长熔冰距离可达200公里．位于某电网线路上相距几十公里的A、B两地之间输电线路和固定在B地的熔冰装置如图所示．熔冰装置上的“+”、“-”是两个接线端子．（进行熔冰时输电线上的高压交流电已切断）①该熔冰装置的工作原理是利用电流的________效应，在熔冰过程中能量的转化是将电能转化为___．（选填“内能”或“机械能”）②若要对A、B两地之间的“2”和“3”两根输电线进行熔冰，如何操作才是切实可行的（____）A．分别将“2”和“3”两根输电线单独接在电源“+”、“-”两个接线端子上B．将“2”和“3”两根输电线并联后接在电源“+”、“-”两个接线端子上C．将“2”和“3”两根输电线串联后接在电源“+”、“-”两个接线端子上6．某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。

人教版九年级物理第十五章电流和电路单元测试题(解析版)

第十五章电流和电路单元测试卷一、单项选择题1. 如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带正电B. 带电棒一定带负电C. 两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】【详解】用带电棒接触原来不带电的验电器的金属球，带电体上的电荷传递到金属箔上，是两个金属箔带有同种电荷，根据同种电荷相互排斥原理，因此金属箔张开，故D符合题意．2. 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB. 开关S1、S2都闭合，灯泡L1和L2并联C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D. 闭合S1、S2中任意一个开关，都会有灯泡发光【答案】B【解析】【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据UIR知，电流大小不能比较，故C错误；D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；故选B．3. 在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】【详解】如果两盏灯串联，则通过每盏灯的电流相等．由已知条件得，两灯一定不是串联．只能是并联．故选C.【点睛】要解决此题，需要知道串、并联电路中的电流关系．串联电路中，电流处处相等．并联电路中，干路电流等于各支路电流之和．4. 某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】【详解】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路．故选B．【点睛】当电灯不亮时，可检查灯丝是否断了，灯头内的导线是否断了，开关处是否接触不良，熔丝是否烧坏，这些都属于断路．5. 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A.B.C.D.【答案】D【解析】【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．【点睛】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．6. 下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】【详解】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路．只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在．所以C不正确；D. 因为B的说法正确，所以D不正确．【点睛】电压是产生电流的原因，但电路两端有电压电路中未必就有电流，因为产生电流的条件还有一个，电路必须处处连通．7. 下列关于电路的说法中不．正确的是A. 一个完整的电路由电源、用电器、导线和开关组成B. 电源的作用是给用电器供电，提供持续的电流C. 只要能使用电器工作的电路就是一个完整的电路D. 开关的作用是控制电路的通和断【答案】C【解析】【详解】A．电路是指用电线把电源、用电器、开关连接起来组成的电流的路径，A正确；B．电源是提供电能和持续电流的装置；B正确；C．最简单的完整电路应包括电源、开关、导线、用电器四部分；若电路中没有开关，不是完整的电路，C 错误；D．开关是用来控制电路通、断的装置，D正确．8. 有关电路的串联和并联的说法中正确的是A. 串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作B. 并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作C. 把用电器顺次连接起来的电路叫做并联电路D. 把用电器并列连接起来的电路叫做串联电路【答案】A【解析】【详解】A. 在串联电路中，电流只有一条通路，只要有一个用电器断路(不包括彩灯)，所有电器也不工作，故A 正确；B. 在并联电路中，电流有多条通路，用电器之间(不包括彩灯)互不影响，故B 错；C. 把用电器顺次连接起来的电路叫串联电路，故C 错；D. 把用电器并列连接起来的电路叫做并联电路，故D 错．故选A.【点睛】电路的基本连接方式有串联和并联，把用电器顺次连接起来的电路叫做串联，串联时电流只有一条通路；把用电器并列连接起来的电路叫做并联，并联时电流由多条通路．据此分析判断．9. 如图所示，下列用电器的工作电流最接近4A 的是 A .家用电冰箱 B. 电视机 C.节能灯 D.电压力锅【答案】D【解析】【详解】A 、家用电冰箱的电功率约为200W ，由I=P U得，电冰箱的电流约为1A ，故A 错；B 、电视机的电功率约为100W ，由I=P U 得，电视机的电流约为0.5A ，故B 错；C 、节能灯的电功率约为10W ，由I=P U得，节能灯的电流约为0.05A ，故C 错；D 、电压力锅的电功率约为900W ，由I=P U 得，电压力锅的电流约为4A ，故D 正确．故选D ．【点睛】了解一些家用电器的工作电流．10. 下面的四个电路图中，开关S 闭合后，能使灯泡L 1和L 2都正常发光的是（） A. B.C. D.【答案】D【解析】【详解】A.开关S 闭合后,电源短路；B.没有电源，灯无法发光；C.开关S闭合后，L1被短路，只有L2发光；D.开关S闭合后，L1和L2都正常发光．11. 如图所示的四个电路图中与实物图相对应的是（）A. B.C. D.【答案】C【解析】【详解】从实物图可以看出，两只灯泡并联，开关控制其中一条支路；A．两只灯泡串联，开关控制整个电路，不合题意；B．开关闭合后，一只灯泡被短路，不合题意；C．两只灯泡并联，开关控制一条支路，符合题意；D．两只灯泡并联，开关控制干路，不符合题意。

苏科版 2020-2021学年九年级物理(下)第十五章电功和电热单元测试卷

第十五章电功和电热单元测试卷2020.12.20学校:___________姓名：___________班级：___________考号：___________注意：本试卷包含Ⅰ、Ⅱ两卷。

第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。

第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。

答案写在试卷上均无效，不予记分。

第I卷（选择题）一、单选题（本大题共12小题，共24.0分）1.物理学中，同种单位可以有不同的表示形式，下列能表示电功单位的是()A. V·AB. mA·ℎC. kW·sD. A·Ω·s2.小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡：()A. 电阻小B. 灯丝粗C. 电流大D. 功率大3.如图所示分别是小阳家8月1和9月1日电能表的示数。

结合表盘上的信息可知，下列判断正确的是()A. 电能表是测量电功率的仪表B. 小阳家8月份消耗的电能为1011kW⋅ℎC. 电能表工作时的电流不应超过标定电流40AD. 电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW⋅ℎ4.如图所示是电阻甲和乙的I−U图象，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，R甲=0.4ΩC. 只将电阻甲和乙串联，若电路电流为0.2A时，则电路总电阻为20ΩD. 只将电阻甲和乙并联，若电源电压为2V时，则电路总功率为1.2W5.下列情况中不属于防止电热危害的是A. 电视机的后盖有很多孔B. 电脑机箱内有小风扇C. 电动机有许多散热片D. 家电长时间停用，隔一段时间应通电一段时间6.一盏“220V60W”的日光灯，一只“220V60W”的电烙铁，一把“220V60W”的电扇，它们同时工作3小时，产生的热量A. 日光灯多B. 电烙铁多C. 电扇多D. 一样多7.某同学用同种材料制成a、b两种电热丝，a的横截面积是b的两倍，b的长度是a的2倍，把两个电热丝接在家庭电路中，烧开同一壶水，两次所用的时间()A. t a=14t b B. t a=2t b C. t a=12t b D. t a=t b8.在全家搬进新家之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡L0，如图所示，闭合总开关，发现灯泡正常发光。

2020-2021学年度苏科版九年级物理综合测试——15章电功和电热(电功率计算)

15章电功和电热（电功率计算）1．如图所示的电路中，电源两端电压保持不变，电阻R 1的阻值为10Ω，电阻R 2的阻值为20Ω，当只闭合开关S 1时，电流表的示数为0.6 A 。

求：(1)电源的电压U ；(2)只闭合开关S 1时，电路消耗的总功率P ；(3)开关S 1、S 2都闭合时，电流表的示数I 。

2．如图所示的电路中，电源电压保持不变，电阻R 2的阻值为30Ω。

当开关S 闭合时，电流表的示数为0.4A 。

当开关S 和S 1都闭合时，电流表示数为1.2A ．求(1)电源电压；(2)电阻R 1的阻值；(3)开关S 和S 1都闭合时，整个电路1min 消耗的电能。

3．某型号电烤箱的加热和保温两个档位的简化电路如图所示，已知该电烤箱的保温档位的电功率为440W ，加热档位的电功率为1100W ，1R 、2R 为电阻不变的电热丝。

请你解答下列问题：R的阻值；(1)1R烧断，请通过计算说明能否用2根“220V 330W”的电热丝代替R2，让电(2)若电热丝2烤箱恢复正常工作。

4．如图所示为某品牌电饭锅的简化电路图，R1和R2均为电热丝，S1是温度自动控制开关，已知电饭锅的额定电压为220V，高温挡功率为1320W，低温挡功率为110W。

求：(1)将锅内2kg的水从20℃加热到100℃，水吸收的热量；[c水＝4.2×103J/（kg·℃）](2)电热丝R2的阻值。

5．如图所示的电路中，电源电压为9V，灯泡L上标有“6V 1.2W”的字样，闭合开关S，灯泡恰好正常发光，求此时：(1)通过灯泡L的电流；(2)电阻R的阻值；(3)灯泡1min消耗的电能。

6．在家庭电路中接入标有“220V40W”字样的电灯泡正常工作时。

求：(1)通过该电灯的额定电流I。

(2)电灯泡此时的电阻R的值是多少？(3)60s内电流通过电灯泡正常工作时所做的电功W是多少？(4)当把两个完全相同的这样的电灯串联接入220V电压的电路中，两灯总的实际功率是多少？（设电阻不随温度而改变）7．如图，电源电压可调，已知R1 R2，R2=10Ω，滑动变阻器R3的最大阻值为15Ω，求：（1）若调节电源电压为5V，只闭合S2，移动滑动变阻器滑片在最左端时，求电流表示数；（2）若只闭合S2，调节电源电压，移动滑动变阻器滑片，电流表示数在0.2A~0.3A之间变化，求电电压的最大调节范围；（3）调节电源电压不变，若只闭合S1，移动滑动变阻器滑片在最左端时，电流表示数为0.5A；若同时闭合S1、S2、S3，电流表的示数为3A，求R1的功率。

2020学年苏科版九年级第十五章电功和电热单元测试(含答案)

苏科版第十五章电功和电热单元测试一、选择题1．最先确定电流产生的热量与哪些因素有关的物理学家是（）A．欧姆B．牛顿C．伽利略D．焦耳2.计算电流通过电风扇产生的热量，下面公式选用正确的是（）A. UItB.U2t/RC.I2RtD.前面三个都可以3．一台“220V 60W”的电视机，一台“220V 60W”的电风扇，一只“220V 60W”的小电暖手炉，同时接在220V 的电压下，则相同时间内它们产生的热量（）A．电风扇最多B．电视机最多C．暖手炉最多D．一样多4.李胜家厨房白炽灯的灯丝突然断了,他取下灯泡摇了摇，当灯丝又搭上去后重新接人电路，他发现灯泡更亮。

他用学过的电学知识分析了原因，说法正确的是（）A.灯泡的电阻变大了B.通过灯泡的电流变小了C.灯泡两端的电压变大了D.灯泡的功率变大了5．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r6.暑期，徐延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了．导致上述故障的原因可能是（）A．插头和插座接触不良B．电路中用电器的总功率过大C．空调机内部断路D．控制空调机的开关短路7.如图所示分别是小明家上月初和月末的电能表的表盘，表盘上“1 600 imp/(kW·h)”表示每消耗1 kW·h的电能，指示灯闪烁1 600次，下列选项正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911 kW·hC．小明家干路中的电流不得超过10 AD．断开其他用电器，只让电饭锅单独工作2 min，指示灯闪烁32次，此时电饭锅的功率为600 W8．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（）A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．两灯均正常发光时，甲灯的功率等于乙灯的功率C．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度9．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。

2020-2021学年度苏科版九年级物理上册期末综合练习——15章电功和电热(电功率测量)

15章电功和电热（电功率测量）1．下面是小明“测定小灯泡的电功率”的实验过程，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。

（1）小明连接的实物电路如图甲所示，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。

（2）纠正电路错误后，闭合开关，移动滑片P到某一点，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的_____（选填“左”或“右”）端移动，才能使电压表的示数为2.5V。

（3）移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I﹣U图象。

根据图象信息，可计算出小灯泡额定功率是_____W。

（4）改正实物连接如图甲的错误后，该电路还可以用来做其它实验，请你写出其中两个：①_____；②_____。

（5）完成上述实验后，小明在缺少电压表的情况下，根据绘制出的如图丙小灯泡电流与电压关系图象，设计出了一个测量未知定值电阻的电路，如图所示。

请根据电路图写出其中一次测量的实验步骤：①闭合开关S1，断开开关S2，调节滑动变阻器的滑片，使_____；②闭合开关S2，断开开关S1，_____；（6）小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值是2Ω时，电流表示数为1A；要使电流表示数是0.5A，应将2Ω的电阻更换为_____Ω的电阻；多次测量后作出的I﹣R图象是图中的_____。

待测电阻的表达式为_____2．在“测量小灯泡电功率”的实验中，电源电压为3 V，小灯泡额定电压为2.5 V，小灯泡电阻约为10 Ω。

(1)请你用笔画线代替导线，将图甲中的实验电路连接完善(要求滑片向左移动时灯泡变暗)。

(2)小泉同学连接好最后一根导线后，闭合开关，他发现无论怎样移动滑片，灯泡都很暗，且两表示数不变，出现上述故障的原因可能是:______（写出一种可能性即可）(3)故障排除后，小泉同学闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如图乙所示，为______V。

2020-2021学年度苏科版九年级物理上册期末综合练习——15章电功和电热(电功率测量较难)

15章电功和电热（电功率测量较难）1．实验：测量小灯泡的电功率【实验器材】额定电压为2.5 V的小灯泡(正常发光时电阻约为6 Ω)、滑动变阻器(“10 Ω 2 A”)、新干电池两节、开关、导线若干等。

【实验原理】____________________；【实验步骤】(1)请你用笔画线代替导线将如图－甲所示的实物电路连接完整。

(2)若连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。

检查发现连线正确，请你找出实验中的两个操作不当之处：_______________________和__________________。

(3)排除故障后，当移动滑片P到某位置时，电压表示数如图－乙所示，若要测量小灯泡的额定功率，此时应在此位置基础上将滑片P向________(选填“左”或“右”)移动，使电压表的示数为__________V，此时电流表的示数如图－丙所示，则小灯泡的额定功率是___________W。

(4)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图－丁所示的I－U图像，结果发现该图像不是直线，主要原因是_______________________。

2．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，有两个规格分别为“10Ω1A”、“50Ω2A”的滑动变阻器，电源电压为9V．（1）本实验中应该选择规格为_________的滑动变阻器；（2）图甲中电路已经连好，请在右面方框中画出电路图；（3）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是________________ ．正确连接好电路，闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近9V，电流表示数几乎为0，电路的故障可能是_____________________；（4）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象如图丙所示，则小灯泡的额定功率为_______ W．在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比_______（填“变大”、“变小”或“不变”），导致这一结果的原因是__________________________________________________________；（5）整理器材时发现滑动变阻器的PB部分比PA部分热，原因是____________________________________________________________ ．3．“测量小灯泡电功率”的实验电路如图甲所示。

九年级物理下册第十五章《电功和电热》综合检测题-苏科版(含答案)

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。

苏教版九年级物理下册第十五章电功和电热定向测试试题(含答案解析)

苏教版九年级物理下册第十五章电功和电热定向测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、用电学知识判断下列说法中正确的是（）A．一节新干电池的电压约为5V B．教室里每盏日光灯的功率约为400WC．家用电热水壶的功率约为1000W D．书桌上的台灯正常工作时的电流约为2A2、如图是某研究小组自制肺活量比较装置，吹气时气球胀大，隔板向上运动，下列说法正确的是（）A．总电阻变大B．电流表示数变小C．电压表示数变大D．电路总功率变大3、如图所示的电路中电源电压恒为9V，小灯泡的铭牌上标有“6V 3W”的字样。

闭合开关S，调节滑动变阻器的滑片，使电压表的示数为3V，不计温度对灯丝电阻的影响。

则此时（）A．通过小灯泡中的电流是0.5A B．小灯泡的电功率是1.5WC．电路中消耗的总功率为4.5W D．滑动变阻器接入电路的阻值为24Ω4、如图是武汉临江大道使用的“风光互补”景观照明灯。

它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。

下列解释合理的是（）A．光电池板是将光能转化为化学能B．照明灯是将内能转化为电能C．小风扇利用风力发电，将机械能转化为电能D．蓄电池夜晚放电，将电能转化为化学能5、关于家庭电路和安全用电，下列说法正确的是（）A．控制家用电器的开关应安装在零线上B．发生触电事故时应先切断电源，再实施救人C．使用试电笔时，可以用手去接触笔尖的金属部分D．空气开关“跳闸”时，一定是由于电路中发生短路引起的6、小军同学在调查家里用电器的铭牌时，发现不同的用电器功率一般不同，电水壶标有“1200W”字样，电风扇标有“50W”字样。

(含答案)九年级物理苏科版下册《第15章电功和电热》单元测试卷03

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！九年级物理苏科版下册《第15章电功和电热》单元测试卷一、单选题1．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω1A”，灯泡L标有“6V0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（）A．灯泡L工作时的最小功率是0.7WB．电流表示数的变化范围是0.25~0.6AC．滑动变阻器允许的取值范围是2~20ΩD．电压表示数的变化范围是3~6V2．下面的几种说法中，正确的是（）A．电流通过电风扇做功时，电能全部转化为内能B．电流通过白炽灯做功时，电能全部转化为光能C．电流通过电风扇做功时，电能的一部分转化为机械能D．电流通过白炽灯做功时，电能全部转化为内能3．甲图是小灯泡L和电阻R的I-U图象。

九年级物理下册第十五章《电功和电热》综合测试卷-苏科版(含答案)

九年级物理下册第十五章《电功和电热》综合测试卷-苏科版（含答案）一、单选题1．如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡（）A．小灯泡正常发光时的电阻B．小灯泡的实际电功率C．小灯泡消耗的电能D．小灯泡产生的热量2．如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路3．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数不变，电流表A1的示数变大，R1功率变大B．电压表的示数不变，电流表A1的示数不变，R2功率变大C．电压表的示数与A2的示数的比值变大，R1功率不变D．电压表的示数与A2的示数的比值不变，A1的示数不变4．室内装有多盏电灯，如果再多开一盏电灯，则教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总功率减小试卷第1页，共9页5．下列物理量的估测中，最符合实际的是（）A．一节全新干电池两端的电压约3V B．家用台灯正常工作时的电功率约10W C．家用冰箱正常工作时的电流约50A D．学生实验用小灯泡的电阻约500Ω6．下列数据符合实际的是（）A．某家用电饭锅的额定功率为70WB．家用台灯工作时的电流约为0.15AC．小明将一只铅笔从地上捡到课桌面上做的功约为1JD．某新型起重机的机械效率约为98%7．小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0C．站在地上的人接触A点，不会发生触电事故D．使用洗衣机时应选择插座C8．下列做法中，符合安全用电原则的是（）A．用湿抹布擦拭电灯B．在加热器上烘烤衣物C．在高压线附近放风筝D．发生触电事故后，先切断电源再救人9．如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变试卷第2页，共9页C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大10．将标有“6V6W”和“3V3W”的甲、乙两只灯泡并联接在电压为3V的电源两端，闭合开关，不计温度对灯丝电阻的影响。

苏教版九年级物理下册第十五章电功和电热专项测评试题(含答案及详细解析)

苏教版九年级物理下册第十五章电功和电热专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大2、如图所示是新型的LED灯，小红对LED灯很感兴趣。

她拆开一个灯后发现，LED灯是由多个小灯珠串联后通过电源适配器接入照明电路的。

她取下其中一只小灯珠接在干电池两端没有亮，对调干电池正负极后亮了，用手试摸点亮的小灯珠几乎不发热。

根据上述事实，以下推断正确的是（）A．单只小灯珠工作电压是220VB．小灯珠具有单向导电性C．小灯珠主要是将电能转化为内能D．灯带中的一只小灯珠断路后其它还亮3、下列四种用电器中，主要利用电流热效应工作的是（）A．电视机B．电熨斗C．吸尘器D．电风扇4、关于家庭电路和安全用电，下列说法中正确的是（）A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的5、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体B．在未断开电源开关的情况下，可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的6、在实验电路中，能用来测量电流大小的仪表是（）A．电流表B．电压表C．电能表D．滑动变阻器7、图甲所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器R2的滑片P从一端移动到另一端时，电流表示数I与电压表示数U的关系如图乙所示，下列说法中正确的是（）A．电源电压为5VB．滑动变阻器R2的最大阻值为10ΩC．当电流表示数为0.1A时，定值电阻R1消耗的电功率为0.5WD．当电流表示数为0.6A时，电路消耗的总电功率为3.6W8、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。

精品试卷：苏教版九年级物理下册第十五章电功和电热单元测试试卷(含答案解析)

苏教版九年级物理下册第十五章电功和电热单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图甲所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器R2的滑片P从一端移动到另一端时，电流表示数I与电压表示数U的关系如图乙所示，下列说法中正确的是（）A．电源电压为5VB．滑动变阻器R2的最大阻值为10ΩC．当电流表示数为0.1A时，定值电阻R1消耗的电功率为0.5WD．当电流表示数为0.6A时，电路消耗的总电功率为3.6W2、如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。

当断开开关S1时，下列判断中正确的是（）A．电流表示数变大B．电压表示数变大C．电路的总电阻变小D．电路的总功率变小3、小明按照图甲连接了实验电路，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。

他依据实验数据作出U-I图像，如图乙所示。

当电压表示数是4.5V 时，电阻R0消耗的电功率大小是（）A．1.5W B．3W C．4.5W D．6.75W4、如图所示的四个电路，电源电压相同，R1 ＜R2，电路消耗的总功率由大到小的顺序是（）A ．甲乙丙丁B ．丁丙乙甲C ．乙丁丙甲D ．甲丙丁乙5、图所示的用电器中，利用电流热效应工作的是（）A ．笔记本电脑B ．电视机C ．电暖气D ．电风扇6、灯1L 上标有“220V 40W ”，灯2L 上标有“220V 100W ”。

2020-2021学年度苏科版九年级物理上册期末综合练习——15章电功和电热

15章电功和电热一、选择题1．在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A"，当滑片P 由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。

在保证电路元件安全的条件下，下列说法正确的是（）A．电源电压为5 V B．R1的阻值为20ΩC．R2接入电路的最小阻值为2ΩD．R2的最小功率是0.8 W2．下列用电器，主要利用电流热效应工作的是（）A．电热水器B．平板电脑C．电视机D．电风扇3．如图所示的四个电路中，电源电压U相同，R1＜R2，相同时间内整个电路产生的总热量由大到小的顺序是A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁4．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多5．关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体6．如图所示，电源电压不变，小灯泡L规格为“6V 3W”（灯丝电阻不变）。

开关S闭合，S1、S2断开，滑动变阻器的滑片P从最右端B向左滑到某一位置时，它的电阻减少了6Ω，电流表的示数变化了0.1A，此时小灯泡恰好正常发光。

保持滑片P的位置不变，开关S、S1、S2都闭合时，电流表示数为2A，下列说法正确的是（）A．电源电压为12VB．滑动变阻器的最大阻值为18ΩC．电阻R0阻值为10ΩD．当S、S1、S2都闭合时，电路1min消耗的电能是1440J7．如图所示，电源电压不变，滑动变阻器R规格为“10Ω1A”，灯泡L1标有“6V 3W”字样，灯泡L2标有“2V 1W”字样（灯丝电阻不变），电流表量程为0~3 A，当闭合S1、S2，断开S3时，灯泡L1正常发光。
