第十五章 电功与电热
九年级物理课课练第15章电功和电热练习题(分课时 含答案)
第十五章 电功和电热课时练第1课时 电能表与电功（1）课堂巩固1．电能表是用来测量 的仪表。
小明家的电能表上的一些技术参数如右表，由表可知：小明家的电能表的额定电压是 ；持续工作的最大电流是 ；允许在短时间内通过的最大电流是 ；电能表的转盘第转一圏，接其后面的用电器消耗的电能是J ．2．电能表上的计量单位称作 ，俗称 ，1KWh ＝ J 。
3．小明家电能表上月底的示数和本月底的示数如图所示。
则本月消耗的电能为 度，若每度电的价格是 0.52元，则小明家本月应交电费 元。
4．一只家用电能表上标有3000r/KWh 字样，表示每消耗1KWh 的电能，电能表的转盘转 r 。
若室内只 接了一只灯泡，测出转盘3min 内转了15r ，则灯泡在这 段时间内消耗的电能是 KWh ＝ J 。
5．关于家庭电路中的电能表，下列说法中正确的是 （ ） A ．电能表的作用是测量用电器中通过电流大小的 B ．电能表转盘转速越快，用电器消耗的电能越多 C ．电能表的作用是测量用电器消耗电能多少的 D ．电能表的测量值是以“KW ”为单位的 6．小明家电能表和电冰箱的铭牌如下表：根据表中的信息回答下列问题：（1）电冰箱每天消耗的电能是多少J ？（2）若电能表后只有电冰箱在工作，每天电能表的转盘转多少转？课后提升1．在日常生活中，供电部门是根据 和 来确定向用户收取电费的多少的。
2．一个家用电能表上标有如下几个重要参数：“220V 10A ”、“600r/KWh ”等。
其中“220V ”2 13 8 2 上月底示数 2 1 7 8 2 本月底示数表示 ，“10A ”表示 ，“600r/KWh ”是指接在这个电能表后的用电器，每消耗1KWh 的电能，电能表的转盘转动 r 。
3．某用户的电能表在3月底抄表时的示数为 ，到4月底抄表时的示数为 ，则该用户4月份用电为 （ ） A ．352.9KWh B ．268.7KWh C ．84.2KWh D ．84.2J 4．小明家中的电能表5月初的示数如图所示，5月份交 了48.4元的电费，若每度电的价格是0.8元，则小明家5月底电能表的示数应为 ，根据 电能表的铭牌，你还能读到哪些信息？请写出其中的两条： （1） ； （2） 。
【教案】苏科版初三物理上册 第十五章《电功和电热》15
专项十五电功和电热3 电热器电流的热效应第1讲焦耳定律【知识梳理】1．电流的热效应：电流通过导体时转化为，这种现象叫做电流的热效应。
2．焦耳定律：电流通过导体产生的，与正比，与导体的成正比，与通电成正比。
3．焦耳定律公式：。
式中单位Q→焦(J)；I→安(A)；R→欧(Ω)；t→秒。
4．当电流通过导体做的(电功)全部用来产生(电热)，则有，可用电功公式来计算Q，如电热器、纯电阻就是这样的。
【易混淆点】一、电流的热效应1．电流的热效应：导体中有电流通过时会发热，将电能转化为内能，这种现象叫电流的热效应。
2．两类用电器：①纯电阻用电器：电流通过时将电能全部转化为内能的用电器。
如电饭煲、电炉、电熨斗、电烙铁、电取暖器、电热水器等单纯用来发热的用电器。
②非纯电阻用电器：电流通过时只有部分电能转化为内能的用电器。
如电风扇、电动机、电脑、电视机等，这类用电器除部分电能转化为内能外，大部分电能会转化成其他形式的能。
二、影响电流产生热量的因素1．实验方法：控制变量法和转换法。
2．结论①在电流和电阻相同的情况下，通电时间越长，产生的热量越多。
②在电流、通电时间相同的情况下，电阻越大，产生的热量越多。
③在通电时间、电阻相同的情况下，电流越大，产生的热量越多。
知识点一：电流热效应【典例分析】1.下列措施中，属于利用电流热效应的是()A．电视机的后盖有很多孔B．电饭锅的发热板装在底部C．与空调器相连的导线很粗D．电脑的主机中安装微型风扇【真题操练】2.(2020·宿迁)图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是()A．烧瓶内选用比热容较小的液体，可以使实验现象更明显；B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系；C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少；D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可知识点二：探究电流热效应的因素【典例分析】3.如图是探究“电流通过导体时产生的热跟什么因素”有关的实验装置，两个透明的容器中密封着等质量的空气。
九年级物理15章 电功和电热 重点知识梳理
15章重点知识15.1 电能表与电功1.电能表:用来测量。
2.电能表常数表示。
3.电能表的计量单位是，符号位，俗称。
1kW·h= J,在数值上等于。
4.电功：。
电功大小与、、有关。
电功的公式W= = = .电功的国际单位简称符号。
5.两个灯泡串联，通过灯泡的电流，电压，电流做的功，灯泡就越亮。
两个灯泡并联，灯泡两端的电压，电流，电流做的功，灯泡就越亮。
15.2 电功率1.电功率：。
根据功率的公式P= 和电功的公式W= ，可得电功率P= .2.电功率的单位是，简称，符号。
电功率的单位还有和，1kW= W 1W= mW.3.额定功率：。
4.测量小灯泡功率的实验中，连接电路时开关应该，滑动变阻器的滑片应放在位置，实验过程中，滑动变阻器的作用是。
5.当U实＞U额时，P实P额；当U实＜U额时，P实P额；当U实=U额时，P实P额；6.使用用电器时，加在其两端的电压一般额定电压，否则会造成，从而导致。
7.测量小灯泡功率实验（1）实验原理（P=UI）（2）滑动变阻器的作用（a.保护电路；b.在电阻R不变时，用来改变电阻R两端的电压）（3）如何改变灯泡的电功率（通过改变滑动变阻器的阻值改变灯泡的电流及两端的电压大小，从而改变灯泡的电功率）（4）实验中多次测量的目的（为了寻找电功率与电压的关系及亮度规律）（5）U-I图像的应用（根据U-I图像的绘制，读出某点电流和电压值，得出该点灯泡的电功率）15.3 电热器电流的热效应1.导体中有电流通过时会发热，将能转化为能，这种现象称为。
主要利用电流热效应工作的装置称为。
2.电流通过导体产生的热量与，，。
这个规律叫作焦耳定律，用公式表示为Q= ，若电流的单位是，电阻的单位是，时间的单位是，则热量的单位就是。
3.对于纯电阻电路Q= = = .4.探究影响电流热效应因素的实验（命题点）：（1）被加热的材料选用煤油或空气（利用其比热容小，效果明显且安全）（2）选择加热物质的要求（物质相同、质量相同、初温相同）（3）转换法的应用（通过温度计的示数反映产生热量的多少）（4）控制变量法的应用①探究电热与通电电流的关系，控制电热丝阻值和通电时间相同，改变通过两电热丝的电流大小（电路设计：将阻值相同的电热丝并联在电路中）②探究电热与电阻的关系，控制通过电热丝的电流和通电时间相同，选择两个电阻不同的电阻丝（电路设计：将阻值不同的电热丝串联在电路中）③探究电热与通电时间的关系，控制电热丝的阻值和电流相同，改变通电时间的长短。

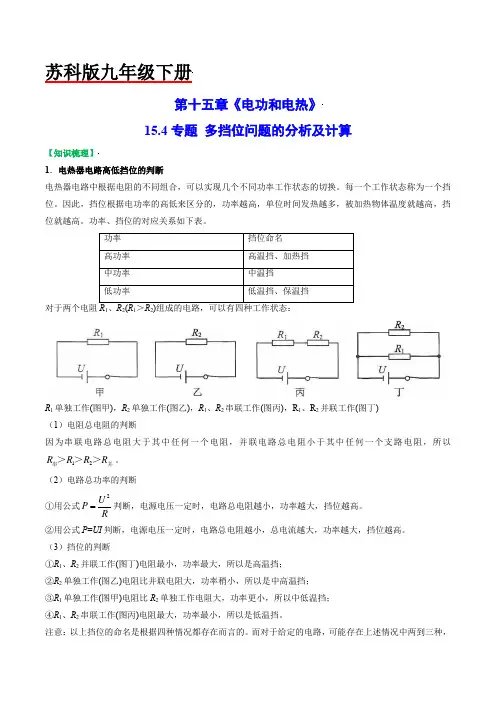

154专题多挡位问题的分析及计算(原卷版)
苏科版九年级下册第十五章《电功和电热》 15.4专题 多挡位问题的分析及计算【知识梳理】1．电热器电路高低挡位的判断电热器电路中根据电阻的不同组合，可以实现几个不同功率工作状态的切换。
每一个工作状态称为一个挡位。
因此，挡位根据电功率的高低来区分的，功率越高，单位时间发热越多，被加热物体温度就越高，挡位就越高。
功率、挡位的对应关系如下表。
1212R 1单独工作(图甲)，R 2单独工作(图乙)，R 1、R 2串联工作(图丙)，R 1、R 2并联工作(图丁) （1）电阻总电阻的判断因为串联电路总电阻大于其中任何一个电阻，并联电路总电阻小于其中任何一个支路电阻，所以12R R R R 并串＞＞＞。
（2）电路总功率的判断①用公式2U P R判断，电源电压一定时，电路总电阻越小，功率越大，挡位越高。
②用公式P =UI 判断，电源电压一定时，电路总电阻越小，总电流越大，功率越大，挡位越高。
（3）挡位的判断①R 1、R 2并联工作(图丁)电阻最小，功率最大，所以是高温挡； ②R 2单独工作(图乙)电阻比并联电阻大，功率稍小，所以是中高温挡； ③R 1单独工作(图甲)电阻比R 2单独工作电阻大，功率更小，所以中低温挡； ④R 1、R 2串联工作(图丙)电阻最大，功率最小，所以是低温挡。
注意：以上挡位的命名是根据四种情况都存在而言的。
而对于给定的电路，可能存在上述情况中两到三种，比如某电路存在①②③三种情况，那么②就叫中温挡，③就叫低温挡；另一电路存在②③④三种情况，②就叫高温挡，③就叫中温挡；还有一电路只存在③④两种情况，③就叫高温挡，④就叫低温挡了。
所以具体的挡位命名需根据题目信息确定，只需根据功率的高低排序和题目中挡位对应起来就行了。
2．常见的高低温挡电路举例（1）串联电路（R1＞R2）121212作时通过自身的电流不相同，计算时不要张冠李戴。
（2）并联电路（R1＞R2）挡位开关组合电路状态12121212在哪个挡位工作，通过自身的电流都不变。
江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之电能表(有答案)
第十五章电功和电热汇编之电能表一、单选题（本大题共6小题，共12.0分）1.直接测量用电器消耗电能多少的仪器是（）A. 电流表B. 电压表C. 电能表D. 电阻箱2.某电能表的铭牌如下图所示。
下列关于该电能表的说法中正确的是A. “220V”表示该电能表只能在220V的电路中使用，若实际电压低于220V将无法工作B. 由“”可以算出接在该电能表下用电器的总功率最大不超过2200WC. 只将一个“220V 1000W”的用电器接入该电能表下正常工作1小时，表盘将转过600转D. 从表盘可以看出该用户从使用该电能表以来，共消耗3145度电3.5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是A. 电能表是测量用电器消耗电功率的仪表B. 小明家5月初至6月初消耗的电能是120KwC. 小明家5月初至6月初消耗的电能是D. 小明家所有用电器同时工作，总功率不得超过4.某电能表的表盘如图，下列说法中不正确的是（）A. “”表示这个电能表的标定电流是20AB. “50Hz”表示这个电能表在频率为50赫兹的交流电路中使用C. “”表示从开始记数到读数为止，接在电能表上的用电器用去的电能为D. “”表示这个电能表上的转盘每转过1转，接在电能表上的用电器消耗的电能是1200J5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。
表盘上1600imp/(kW·h)表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。
下列有关说法正确的（）A. 小明家上月消耗的电能为B. 电能表的额定最大电流为10AC. 指示灯闪烁得越快，电能表所在电路的电功率越大D. 小明家同时使用的用电器总功率不应超过2200W6.小明家的电能表标有“3000revs/KW•h“，小红家的电能表标有“2000revs/KW•h”。
所测量的1小时内，两电能表均转过6000转。
第15章电功和电热(基础测试卷)
第15章电功和电热(基础测试卷)一、选择题1．下列家用电器中，属于电热器的是：（）A．电烙铁 B．电风扇 C．电视机 D．电冰箱2．一台家用彩色电视机正常工作时的电功率最接近于（）A．1000W B．200W C．10W D．1W3．有些材料在温度很低的条件下电阻为零，这种材料叫做超导材料。
假如科学家在常温下研制出这种材料，那么它适合制做（）A．白炽灯的灯丝B．加热器的电热丝C．熔断器的熔丝D．输电线路的导线4．下列做法中，不符合安全用电要求的是（）A．家用电器的金属外壳要接地线 B.使用测电笔时,手不能接触笔尖金属体C. 在电线上搭晾衣服 D．发现电线起火时,先切断电源．然后再救火5．以下用电器中，工作时能量转化的主要形式与其它三件不同的是A．电风扇 B．电炉 C．电熨斗 D．电水壶6．有一灯泡铭牌如图所示，根据图中所给信息判断下列说法中正确的是：（）A、只有在220V的电压下工作时灯泡的功率才是25W；B、灯泡工作时的功率一定是25W；C、只要电压高于220V，灯泡一定会烧坏；D、只要电压低于220V，灯泡一定不能工作；7．同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可代替闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10A，那么由这个“空气开关”控制的用电器的总功率最好：（）A．不大于220W B．不大于1200W C．不大于2.2kW D．不小于2.2kW8．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小9．有两盏灯，甲灯上标有“36V 60W”，乙灯上标有"220V 60W”，当它们分别在其额定电压下发光时，会看到（）A．甲灯比乙灯更亮 B．乙灯比甲灯更亮C．两盏灯一样亮D．无法确定哪盏灯更亮10．（甘肃省）将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（）A．电烙铁 B．充电器 C．电风扇 D．一样多11．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在火线上C．三孔插座接地线要保证良好接地D．暂时没有合适的保险丝．短时间内可以用细钢丝代替12．家庭电路中熔断器的作用是（）A.防止触电B.稳定电压C.测量电能D.保护电路13．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开二、填空题14．一种型号为LX－1的mp3，其电源为一节1.5V的干电池。
九年级物理 第15章 电功和电热 同步辅导 电流的热效应知识赏析
科学探究：电流的热效应一、探究通电导体放出的热量跟哪些因素有关1.电流的热效应（1）概念：电流通过导体,导体会发热的现象,叫做电流的热效应。
（2）实质：电流的热效应是一种普遍现象,只要用电器对电流有阻碍作用,电流流过用电器时就会发热,就会有电能转化为内能。
2.探究通电导体放出的热量跟哪些因素有关（1）进行实验：①用液体（如煤油）温度的变化来比较电阻丝产生热量的多少。
②a.探究通过通电导体电阻的大小对产生热量的影响,可选择两段不同阻值的电阻丝R 1、R 2（R 1>R 2）,实验时,将两段电阻丝串联在电路中,以控制通电时间和通过两段电阻丝的电流大小相等。
b.探究通电导体中电流的大小对产生热量的影响,可控制通电时间和电阻丝的阻值不变,使通过电阻丝的电流大小改变。
实验时,通过调节串联在电路中的滑动变阻器来改变电路中电流的大小。
（2）实验电路图和装置（如图1所示）甲乙（3①按图甲所示的电路图连接电路,通电一定时间后,切断电源,分别观测不同电阻丝所在液体温度的变化。
②控制通电时间相等,调节滑动变阻器改变通过电阻丝的电流大小,观测其中一段电阻丝（如R 1）所在液体温度的变化。
③保持通过电阻丝的电流大小不变,改变通电时间,观测其中一段电阻丝（如R 1）所在液体温度的变化。
（4）实验结论：当电阻和通电时间一定时,通过导体的电流越大,导体产生的热量越多；当电流和通电时间一定时,导体的电阻越大,导体产生的热量就越多。
当电流和电阻一定时,通电时间越长,导体产生的热量就越多。
即：电流通过导体产生的热量与导体本身的电阻、通过导体的电流以及通电时间有关。
【学法技巧】控制变量法和转换法的应用1.控制变量法：探究电流通过导体时产生热量的多少与电阻的关系时,要控制电流和通电时间相等；探究电流通过导体时产生热量的多少与电流的关系时,要控制电阻和通电时间相等。
2.转换法：在探究电流产生的热量与哪些因素有关时,产生热量的多少是不能直接观察的,但我们可以利用转换法,通过观察煤油升高的温度来判断导体产生热量的多少。
苏科新课标初中物理九年级下册《第十五章 电功和电热 综合实践活动》公开课_0
综合实践活动课教案教学目标：（一）：知识目标：（1）会画简单的家庭电路图，并根据所画电路图能亲自动手制作家庭电路，进一步理解家庭电路的连接方法（并联），（2）会组装测电笔，会使用测电笔准确辨认火线和零线。
生的负载过大的后果，知道空气开关(保险丝)和漏电保护器的作用。
漏电⑸知道常见的几种触电情况、避免触电方法以及触电急救方法等方面知识，积累安全用电常识。
⑹结合本节教学和相关实践活动，进一步培养学生理论联系实际的学习习惯，严格遵守操作规程的科学态度，以及综合使用物理知识分析、解决实际问题的水平。
（二）、教学重点：根据本节课的要求，本课重点有：家庭电路的布线及安装、测电笔的结构和准确使用、电能表、空气开关（保险丝）的作用、熔丝熔断（或空气开关跳闸）的原因、插座的接法、常见的几种触电情况和急救方法等是本课的重点。
（三）、教学难点：本课的难点有：家庭电路的布线示意图和家庭电路的安装、及亲自体验熔丝（空气开关）、漏电保护器的实际作用。
四、学生知识基础：对熔丝、测电笔、电能表、空气开关、触电等常识有一定的了解。
五、教学用具：家庭电路示教板一块、电能表、空气开关、三孔插头、插座，测电笔6只，保险丝，铜丝，铁丝、短路过载演示器，自制的关于家庭电路布线示意图投影片、熔断器投影片、电灯投影片、开关投影片、插座投影片、测电笔投影片等；安全用电挂图等。
六、教学过程师：教室里各盏灯是怎样连接的？家里的插座和台灯又是怎样连接的？我们家里的电路由哪些部分组成？操作家庭电路要注意些什么？熔丝为什么会烧断？如何使用测电笔？怎样安全用电？这节课我们要先来研究家庭安全用电，板书标题。
实践活动一：根据你对你家的电路的理解，请你尝试画出你家的家庭电路图（或者根据你对未来家庭电路的设想，尝试设计一种安全但有创意的家庭电路图或者提问下列问题，请同学逐一回答。
示题如下）①家庭电路由哪些部分组成？（引导学生按照顺序回答：火线、零线、电能表、闸刀开关、保险盒（开关与保险可用空气开关代替）、插座、灯座、开关等）②开关与电灯是怎样连接的？（引导学生回答：串联）③插座是怎样接到家庭电路上的？插座和灯是怎样连接的？（引导学生回答：并联）练习：针对教师提出的问题，学生相对应地画图、设计或回答，师生交流，促动学生理解。
2023年中考物理一轮复习教学案九年级下册(含答案)
第十五章 电功和电热（2课时）第1课时 电功、电功率一、课程标准1．知道电能表作用，了解技术参数并会正确读数和计算电费；2．理解电流做功；3．理解电功率的物理意义；4．会计算电功和电功率；5．正确认识和区分额定功率和实际功率．二、知识梳理 电功的意义：电流做功的过程就是电能转化为 能的过程，做了多少功就消耗了多少电能．1 kW ·h= J ． 电功的公式 ，其它公式 、 、 ．电能表是测量 的仪器．电功率的意义：表示电流做功 的物理量．定义式 ． 电功率的计算公式 ，其它公式 、 ． 额定电压 ；额定功率 ．三、考点梳理 考点一 电能表、电功 【典型例题】 1.小明家电能表上月底的示数为 ，本月底的示数如图15-1-1所示，他家本月消耗电能_2818.2__kW ·h.小明家同时工作的用电器总功率不得超过__8800__W ．小明将一个电风扇单独接入电路中，10 min 内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能___36000_J ，其功率为___60___W. 2．在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图15-1-2甲、乙、丙三个电路。
（1）实验中我们通过比较 灯泡亮度 来比较相同时间内电流做功的多少，所用的两灯L 1和L 2规格是 不同 （选填“相同”或“不同”）。
（2）利用图甲可以研究电流做功多少与 电流 的关系。
经过讨论，同学们认为图甲电路存在一个缺陷，其缺陷在于 不能多次实验使结论具有普遍性 。
（3）在乙图的实验中，两灯都发光，但灯L 1较亮，灯L 1两端的电压也较大，根据此现象可以得出的初步结论是 在电流一定时，电压越大，电功越大 。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P 的位置来改变灯两端电压，他设计的实验方案中存在什么问题？ 不能控制电流相同 。
【拓展变式】 电功率电功 图15-1-11.小明上次查看家中电能表示数为，本次查看时电能表读数如图15-1-3所示。
九年级物理下册第十五章《电功和电热》综合检测题-苏科版(含答案)
九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。
九年级物理第十五章 第5节 电与热鲁教版知识精讲
九年级物理第十五章第5节电与热鲁教版【本讲教育信息】一、教学内容第十五章电功率第五节电与热二、考点点拨主要考查的内容有：（1）电流的热效应。
焦耳定律的实验探究，电热的计算（2）利用铭牌进行有关的计算三、跨越障碍例1：下面几个用电器属于利用电流热效应工作的是（）A. 电冰箱B. 洗衣机C. 电视机D. 电饭锅解析：电流的热效应是将电能转化为内能，电饭锅工作时将电能转化为内能，用以加热食物。
洗衣机工作时主要将电能转化为机械能，电冰箱工作时主要将电能转化为机械能，电视机工作时主要将电能转化为声能和光能。
例2：下列常见电器中不是利用电流热效应工作的是例3：超导是指电阻为零的现象，目前我们只发现某些物质在温度降到足够低时，才出现超导现象。
如果我们研制出了常温下的超导材料，你认为它最适合制作A. 输电导线B. 电炉丝C. 白炽灯丝D. 保险丝知识点2：电流的热效应与哪些因素有关实验探究：电流的热效应与哪些因素有关例1：某同学用下图所示的装置研究“电流通过导体时产生的热量与导体电阻大小的关系”。
图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，铜丝的电阻比镍铬合金丝的电阻小。
（1）闭合开关后，通过两段金属丝的电流是（填“相等”或“不相等”）的；（2）通电一段时间后，可以观察到A瓶中温度计的示数（填“大于”“小于”或“等于”）B瓶中温度计的示数；（3）由上述实验可知，在电流和通电时间都相同时，导体电阻越大，产生的热量。
解析：由题图可以看出，两瓶中的金属丝串联起来接到电源上，电路没有分支，闭合开关后，通过两段金属丝的电流是相等的。
电流通过金属丝消耗的电能转化为热能被瓶中煤油吸收，使煤油的温度升高，铜丝的电阻小于镍铬合金丝的电阻，通电一段时间后，可以观察到A瓶中温度计的示数小于B瓶中温度计的示数。
说明在相同时间内电流通过铜丝电能转化成的热能少于电流通过镍铬合金丝电能转化成的热能。
电功和电热一轮复习导学案
第十五章 电功和电热一轮复习导学案【基础自测】1．电流做功的特点：电流做功时，把 能转化为 ．2．电功计算公式： ；还可用以下公式： ．3．电能表是用来直接测量 的仪表，它的计量单位是 ．1度= J ．4．某电能表上标有“220V 3A ”和“3000R ／kW ·h ”的字样，其中“3A ”是指 ，3000R ／kW ·h 是指 ．5．小明家的电能表在4月底抄表时的示数是在5月底抄表时的 示数是小明家在5月份实际消耗的电能是 kW ·h ，合 J ．6．电功率是表示电流 的物理量．计算电功率公式：P = = ．7．额定电压（U 额）：用电器 的电压．额定功率（P 额）：用电器在 下的功率．当U 实> U 额时，则P 实 P 额；灯的亮度 ．8．一盏灯标有“220V100W ”字样，则 是220V ， 是100W ，灯在正常工作时通过它的电流是 ，该灯泡正常工作的电阻是 ．如果接在110V 的电路中，则它的实际功率是 ．9．用电压表和电流表测小灯泡的额定电功率，实验原理是 ，该测量方法叫做 。
10．电能表的表面上标有转速为A = “3000R ／kW ·h ”表示 ． 如果关闭家中的其他所有用电器，只让被测用电器正常工作，用秒表测得在T =0.5h 内电能表的转盘转过N =300R ．则电流做功W=N/A = kW ·h;家用电器的额定电功率P=W/T = kW ．【互动突破】一、电功的概念及公式【例1】如图所示，R 1=6Ω，R 2=10Ω，R 3=4Ω，电源电压为3V 且保持不变，求下列两种情况下，1min 电流通过R 1所做的功。
(1)当开关S 1、S 2都断开时；(2)当开关S 1、S 2都闭合时。
二、电能表的使用【例2】一只电能表的铭牌上标有3000R/KWh ，当一用电器单独接入电路中工作3分钟时，这个电能表的转盘转了45R ，那么此用电器消耗的电能为多少？用电器的电功率为多大?三、电功率的概念和计算【例3】用如图所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2．5 V”的字样。
苏科物理九年级中考一轮复习第十五章电功与电热复习校本练习,按照中考说明知识点梳理,共12页
第十五章 电功和电热复习★★知识点★★59．电能表与电功◆中考要求◆①会读家用电能表，并会根据读数进行简单的相关计算：例1：（1）用来测量_____的仪表，电能表上的计量单位称作_____，俗称_____；1k W ·h （度）= J（2）220V 指 ；（3）10A （40A ） ; ；（4）3000r/（k W ·h ）指 ；（5）6400imp/（kW ）指 ；（6）50Hz 是指 。
【变式】（10黔东南州）3．电能表的表盘如图所示，关于电能表下列说法正确的是（ ）A ．“50Hz ”是说这个电能表在50赫的交流电路中使用B ．“10(20)A ”是说这个电能表的标定电流是20安C ．“10(20)A ”是说这个电能表的额定最大电流是10安D ．“600revs ／(kw ·h) ”是表示电能表上的转盘转过1转消耗的电能是600千瓦时【链接中考】（2006年盐城）24.小明家的电能表如图所示，家中用电器的总功率不能超过W.当小明家只有一盏电灯工作时，3min 内转盘正好转过5圈，则该灯泡消耗的电能是 J ，它的电功率为 W.【链接中考】（10·盐城）17．家庭电路中，电能表是用来测量电路消耗 的仪表，熔断器是在电路超负荷运行或发生 (选填“短路”或“断路”)故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为 ，则他家3月份消耗的电能为 kW •h ．例2：一只家用电能表上标3000r/KW ·h 字样，若室内只接了一只灯泡，测出转盘3min 内转了15r ，则灯泡在这段时间内消耗的电能是 KW ·h ＝ J【变式】一电能表表盘上标明“1200r/Kwh ”，将某用电器单独接在该表上，当用电器工作4min 后，电能表转盘转过55r 。
若用电器两端电压是220V ，求：通过该用电器的电流。
【链接中考】（10·达州）31. 为了合理利用资源，减少能耗量，国家积极推广使用节能电器。
15章 电功和电热复习
2
二、知识梳理与 框架构建
家庭电路 安全用电
知识树
电功率 的测量 公式及单位 影响电 热因素 电流热 效应 电热 利用和 防止
3
额定电压 额定功率
定义及意义 影响电 公式定 功因素 义单位 电功 测量(电能表)
电 功 率 各 种 电 器
三、实验情景再现
1。影响电功大小的因素探究
科学探究方法： 控制变量法
25
显示电功大小方法：
电路设计：
比较灯泡的亮度
—转换法
实验现象：
实验结论：
电流与时间一定时，电压越大，电功越大 电压与时间一定时，电流越大，电功越大
2.测量小灯泡的额定功率 目的：测量出小灯泡的额定电功率
比较小灯泡的亮度与实际电功率的关系
原理： P=UI 电路设计 注意点： 调节滑动变阻器，使 电压(或电流)表示数 为额定电压(或电流) 时,读出对应的电流 (或电压）
8
（三）电功率 5.下列关于电功率说法正确的是( C ) A.电功率大的电器消耗电能多 B.做电功多的电器电功率大 C.消耗电能越快的电器电功率越大 D.”12V 6W”的灯泡比”6V 6W”的灯泡亮 6.两只电灯并联，功率之比为2：3，则串联后接 在同一电源上使用，其功率之比为（ B ） A ．2 ：3 B ．3 ：2 C ．4 ：9 D ．9 ：4
复习
15章 电功和电热
一、电功与电能 二、电功率 三、焦耳定律
四、家庭电路与安全用电
1
一、学习目标
1.知道电功的定义、实质、公式、单位以及影 响因素。 2 .理解电功率的定义、意义、公式、单位，会 测量额定功率。 3.知道电热的定义、生活中的应用与防止；知 道焦耳定律的探究过程、公式及应用。 4 .知道家庭电路中部分组成元件的作用、连接 方法，知道一些安全用电的常识。
苏科版 初三物理 下学期 第十五章 电功和电热 第一节 电能表和电功 巩固练习之电能表
第十五章电功和电热第一节电能表和电功巩固练习之电能表一、单选题1.5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( )A. 电能表是测量用电器消耗电功率的仪表B. 小明家5月初至6月初消耗的电能是120KwC. 小明家5月初至6月初消耗的电能是ℎD. 小明家所有用电器同时工作，总功率不得超过2.家庭电路中，电能表通常用来测量的是A. 电功B. 电功率C. 电流D. 电压二、多选题3.小字同学要用家里标有“220V1210W”的电热水壶烧水。
他先观察了家中电能表的表盘，如图所示，则下列说法中正确的是（）A. 电热水壶是利用电流的热效应工作的B. 小宇家上月消耗的电能为ℎC. 电热水壶正常工作100s消耗的电能是D. 用电高峰时期，小宇关闭家里其他用电器，只让电热水壶工作，发现电能表指示灯闪烁10次所用时问为12s，则电热水壶实际功率为1000W三、填空题4.小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向1 s改变50次的交流电路C．小明家5月初至6月初消耗的电能是105 kW·hD．若电能表转盘在10 min内转过250转，则用电器的总功率为1 kW5.某同学观察到他家里的电能表如图所示。
电能表上标识的“10（40）A”表示这个电能表的_______电流为40A。
他家同时工作的用电器的总功率不能超过________W。
某充电宝上标明电压为3.6V，容量为25000mAh，某次单独给它充满电，理论上电能表指示灯闪烁______次。
6.小华在家庭电路中用电能表测一台洗衣机的电功率，所用电能表上标有“3000 imp／（kW·h）”的字样。
当电路中只有洗衣机工作时，电能表的指示灯在5min内闪烁了125次，则洗衣机消耗的电能为________J，洗衣机的电功率为________W。
固始县第五中学九年级物理下册第十五章电功和电热四家庭电路与安全用电教案新版苏科版
四、家庭电路与安全用电【教学目标】知识与技能1.了解家庭电路的组成和电路的连接方法。
2.知道电能表、插座、家用电器接地的作用。
3.理解短路是造成家庭电路电流过大的原因之一。
4.知道触电的原因和触电的几种形式。
5.知道安全用电的常识。
过程与方法1.知道测电笔的构造及其使用方法。
2.通过实验探究，知道导致家庭电路中电流过大的原因及其危害情感态度与价值观1.培养学生动用物理知识分析实际问题的能力。
2.让学生掌握安全用电的原则，对学生进行生命教育。
【教学重点】探究熔丝熔断的原因和防止触电【教学难点】如何使课堂融入到学生的生活实际中区【教学用具】多媒体课件，测电笔等【教学过程】一、复习提问引入新课1．最简单的电路是由哪几部分组成？2．在电路中开关与用电器应如何连接？（串联）3．那么家庭电路又由哪几部分组成呢？它们又如何连接的呢？二、新课讲授1.认识家庭电路的组成让学生看教材。
观察认识电路的组成及连接方法，思考回答问题。
（1）组成：进户线（零线，火线）、电能表、总开关、熔断器、插座、开关、用电器。
（2）开关与电灯串联（3）插座与电灯及各用电器之间是并联（3）电能表串联在干路，保险丝也是串联的。
2.认识火线和零线及它们之间的电压（220V）。
3.介绍不同类型的灯泡4.25.测电笔的结构、正确使用方法、作用。
（作用：判别零线和火线）6.探究熔丝熔断的原因（一）介绍熔丝（保险丝）的材料特点、作用。
（1）材料特点：保险丝是用电阻率大、熔点高的铅锑合金做成。
（2）作用：当电路中电流增大而超过线路设计的允许电流值时，能自动切断电路，起到保护电路作用。
（3）讨论为什么不能用铁丝或铜丝代替保险丝？（二）探究熔丝熔断的原因（1）短路（2）用电器的总功率过大（过载）7.安全用电（1）学生阅书,解决课本上提出的问题。
（2）学生对问题进行讨论。
（3）学生归纳触电的原因和触电的几种形式及安全电压值。
（4）学生归纳安全用电的常识。
原则是不接触低压带电体，不靠近高压带电体。
物理：第15章《电功与电热》复习课件(苏科九年级下)
第27题图
5．如图所示的电路中，电源两端电压保持不变,R1=15Ω 。只闭合开关S1， 将滑片P移至滑动变阻器R2的中点时，电压表V2的示数为8/3 V，电流表A的示 数为I1=4/15 A。只闭合开关S1，将滑片P移至滑动变阻器R2的B端时，电流表 A的示数为0.32A。 求：（1）电阻R3的阻值 （2）电源电压 第28题图 (3)滑动变阻器R2的最大阻值。
测量方法： 电能表上的计数器上先后两次读数之差，即电 流在这段时间内做的功。 二、电功率(P) 1、概念： 电流在单位时间内所做的功叫电功率；电功 率的大小等于电流和电压的乘积。 2、计算公式： 定义式：P=W/t; P=UI
导出公式：P=I2R:
P=U2/R
3、单位： 国际单位：瓦特(简称瓦)；符号：W 常用单位：千瓦(kW)，且有1 kW =1000 W 4、物理意义： 电功率是表示电流做功快慢的物理量 5、额定功率和实际功率： ①定义： 用电器在额定电压下的功率叫额定功率； 用电器在实际电压下的功率叫实际功率。 ②额定功率和实际功率的关系： 当U实>U额时： P实>P额； 当U实=U额时： P实=P额； 当U实<U额时： P实<P额；
例3：有一只标有“Pz220—100”字样的灯泡，接到电压为 110伏的电路中，这只灯泡消耗的实际功率是多少？
解： 由P=U2/R，可得：
R=U2额/P额=（220V）2/100W=484Ω P实=U2实/R=（110V）2/484Ω =25W 答：灯泡消耗的实际功率为25瓦。
《电功和电热》课件
电功的大小取决于电流、电压 和通电时间，计算公式为： W=UIt。
电能转化为其他形式的能的过 程是不可逆的，因此电功是不 可逆过程。
电流的热效应
当电流通过导体时，由于电阻的作用 ，会产生热量，这就是电流的热效应 。
电流的热效应在生产生活中有广泛应 用，如电热器、电烤箱等。
焦耳定律指出，在封闭电路中，电阻 器中产生的热量与电流、电阻和时间 成正比，计算公式为：Q=I²Rt。
THANK YOU
05
电功和电热的实验探究
电功和电热实验的目的和原理
目的
通过实验探究理解电功和电热的关系 ，掌握电能转换的基本原理。
原理
电流通过导体时，电能转换为热能（ 焦耳定律）和机械能（安培力）。电 功是电流所做的功，表示电能转换为 其他形式的能量的量；电热是电流通 过导体时产生的热量。
实验器材和实验步骤
实验器材：电源、导线、可调电阻、 电流表、电压表、电热丝、温度计、
电热的计算公式是 Q=I²Rt，其中 Q 表示产生的热量（焦耳），I 表示通过导体的电流（安培），R 表示导体的 电阻（欧姆），t 表示时间（秒）。这个公式是电热计算的基本公式，适用于任何导体在电流通过时产生的热量 计算。
03
电功和电热的区别与联系
电流做功的过程就是电能转化为其他形式的能的过程
电流通过导体时，导体会发热 ，同时电能也会转化为其他形 式的能，如机械能、光能等。
工业生产中的电功和电热
工业生产中需要大量的电能和热能，电功和电热的应用非常广泛。例如，在钢铁 、化工、造纸等行业中，需要用到各种电机驱动设备和加热设备。
在钢铁生产中，电炉是主要的加热设备之一。通过电炉产生的热量将铁矿石熔化 成铁水，再经过精炼和连铸等工序，最终得到合格的钢材。在这个过程中，电功 被用来驱动各种机械部件，如倾动装置、搅拌器等，以保证生产的顺利进行。
