第三章常见失效形式以及特征和诊断3--腐蚀疲劳断裂等教学提纲
疲劳断裂失效分析精品PPT课件
3.1 疲劳断裂的基本形式和特征
5、疲劳断裂对腐蚀介质的敏感性
金属材料的疲劳断裂除取决于材料本身的性能 外,还与零件运行的环境条件有着密切的关系。对 材料敏感的环境条件虽然对材料的静强度也有一定 的影响,但其影响程度远不如对材料疲劳强度的影 响来得显著。大量实验数据表明,在腐蚀环境下材 料的疲劳极限较在大气条件下低得多,甚至就没有 所说的疲劳极限。
2
5.1 疲劳断裂的基本形式和特征
大多数的工程金属构件的疲劳失效都是以正断形 式进行的。特别是体心立方金属及其合金以这种形式 破坏的所占比例更大;上述力学条件在试件的内部裂 纹处容易得到满足,但当表面加工比较粗糙或具有较 深的缺口、刀痕、蚀坑、微裂纹等应力集中现象时, 正断疲劳裂纹也易在表面产生。
2
5.1 疲劳断裂的基本形式和特征
1、切断疲劳失效
切断疲劳初始裂纹是由切应力引起的。切应力引 起疲劳初裂纹萌生的力学条件是:切应力/缺口切断 强度≥1;正应力/缺口正断强度<1。
切断疲劳的特点是:疲劳裂纹起源处的应力应变 场为平面应力状态;初裂纹的所在平面与应力轴约成 45º角,并沿其滑移面扩展。
2
5.2 疲劳断口形貌及其特征
5.2.1 疲劳断口的宏观形貌及其特征
由于疲劳断裂的过程不同于其他断裂,因而形成了疲劳断 裂 特有的断口形貌,这是疲劳断裂分析时的根本依据。
典型的疲劳断口的宏观形貌结构可分为疲劳核心、疲劳源区 、疲劳裂纹的选择发展区、裂纹的快速扩展区及瞬时断裂区等 五个区域。一般疲劳断口在宏观上也可粗略地分为疲劳源区、 疲劳裂纹扩展区和瞬时断裂区三个区域,更粗略地可将其分为 疲劳区和瞬时断裂区两个部分。大多数工程构件的疲劳断裂断 口上一般可观察到三个区域,因此这一划分更有实际意义。
《材料失效分析》教学大纲
Chapman & Hall
Lawrence C. Wagner
Failure Analysis of Integrated Circuits
Kluwer AcaAS
Microlectronics Failure Analysis
ASM International
教材和教学参考资料(不少于 5 种)
作者
教材或参考资料名称
出版社 出版年月
Failure Analysis of Engineering
C. R. Brooks & A. Choudhury
Materials(译本)
McGraw-Hill
钟群鹏主编
材料失效诊断、预测和预防
中南大学出版社
2002 2003.2
Elsevier
Vishu Shah
Handbook of Plastics Testing and Failure Analysis, 3rd edition
John Wiley & Sons,Inc.
Puligandla Viswanadham
Failure Modes and Mechanisms in Electronics Packages
2009
2016
2007 1998 1999 2016
本课程共有 36 学时, 教学内容及进度安排如下:
第一章 材料失效分析概论
4 学时
第二章 材料的断裂失效形式与机理 2 学时
第三章 材料的腐蚀失效形式与机理 2 学时
第四章 材料的磨损失效形式与机理 2 学时
第五章 材料表征分析方法
2 学时
第六章 重大设备的失效分析
长期从事失效分析、复合材料等领域的研究。荣获省部级科技进步奖、技术发明 奖 12 项,上海市教学成果奖 1 项,发表期刊论文 270 余篇,其中 SCI 论文 110 余篇,授权国家发明专利 30 项,编写《Handbook of Materials Failure Analysis with Case Studies from Oil and Gas Industries》1 章(Elsevier, 2016),编制国家行 业标准 1 项(YB/T4610-2017)。曾获上海市育才奖、中国印制电路协会优秀园丁 奖、中国机械工程学会先进工作者、江苏省双创人才、上海市启明星、复旦大学 优秀研究生导师等荣誉。现主讲课程 3 门:《材料科学导论》(上海市精品课 程)、《材料失效分析》(上海市精品课程)和《材料化学-II》(复旦大学研究 生教学成果二等奖)。
金属疲劳断裂与失效分析
§2疲劳断口形貌及其特征
• 疲劳断裂宏观断口特征: • 典型疲劳断口:有疲劳源、疲劳裂纹慢
速扩展区及瞬时断裂区。
一、断口宏观形貌
1、源区:通常面积小、在表面,平坦光亮、半椭圆
外形 颜色 数量 位置 大小
半圆、鱼眼、台阶 光亮或腐蚀色 单、多源 表面、次表面、过渡区 、中心 判断主、次源
二、预防措施
1、延缓裂纹萌生 • 喷丸、细化晶粒、形变热处理、表面淬火、渗碳…… →产生压应
力→阻止裂纹发展 • 渗N→表面残余压应力最大;渗C、表面淬火→次表层残余压应力
最大 2、降低裂纹扩展速率 • 裂纹前沿钻孔法 • 表面裂纹刮磨修理法 • 增加有效截面或补金属→降低应力→阻止裂纹
• 切断 • 断面平行或垂直轴线,最大切 应力引起 • 容易出现疲劳弧线
• 混合断裂
沿最大切应力方向开裂,沿最 大正应力方向扩展,截面台阶状
三、疲劳断口微观分析
• 辉纹 • 轮胎花样 • 疲劳构线(台阶) • 二次裂纹 • 不规则的表面特征 • 穿晶或沿晶。高温、低温、腐蚀、应力大→沿晶 • 静载花样
4、接触疲劳(磨损疲劳)
• 产生:循环接触压应力→局部剥落(滚动轴承、齿轮、车轮) • 特征
• 表面、次表面麻点;剥落 • 源区→疲劳台阶 • 辉纹因摩擦断续、不清楚 • 介于疲劳于磨损之间的破坏方式
• 影响因素 表面、夹杂、应力集中、润滑、载荷……
轴承滚道表面剥落
二、腐蚀疲劳
1、工作条件:腐蚀环境+交 变载荷
3、振动疲劳
• 微动磨损+交变应力+化学腐蚀交互作用
• 微动磨损形成的腐蚀产物及腐蚀性介质(空气、水、润滑剂)都可 像 “楔子” 一样嵌入裂纹内部,使裂纹扩展速率增加,疲劳寿命下降。

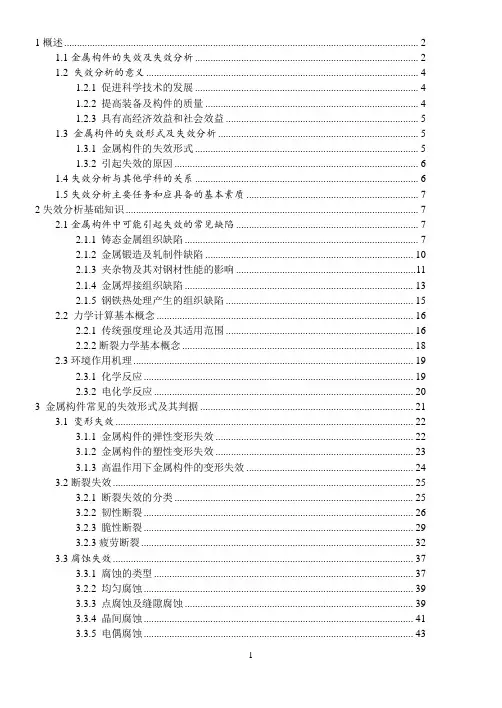

失效分析-教案
1概述 (2)1.1金属构件的失效及失效分析 (2)1.2 失效分析的意义 (4)1.2.1 促进科学技术的发展 (4)1.2.2 提高装备及构件的质量 (4)1.2.3 具有高经济效益和社会效益 (5)1.3 金属构件的失效形式及失效分析 (5)1.3.1 金属构件的失效形式 (5)1.3.2 引起失效的原因 (6)1.4失效分析与其他学科的关系 (6)1.5失效分析主要任务和应具备的基本素质 (7)2失效分析基础知识 (7)2.1金属构件中可能引起失效的常见缺陷 (7)2.1.1 铸态金属组织缺陷 (7)2.1.2 金属锻造及轧制件缺陷 (10)2.1.3 夹杂物及其对钢材性能的影响 (11)2.1.4 金属焊接组织缺陷 (13)2.1.5 钢铁热处理产生的组织缺陷 (15)2.2 力学计算基本概念 (16)2.2.1 传统强度理论及其适用范围 (16)2.2.2断裂力学基本概念 (18)2.3环境作用机理 (19)2.3.1 化学反应 (19)2.3.2 电化学反应 (20)3 金属构件常见的失效形式及其判据 (21)3.1 变形失效 (22)3.1.1 金属构件的弹性变形失效 (22)3.1.2 金属构件的塑性变形失效 (23)3.1.3 高温作用下金属构件的变形失效 (24)3.2断裂失效 (25)3.2.1 断裂失效的分类 (25)3.2.2 韧性断裂 (26)3.2.3 脆性断裂 (29)3.2.3疲劳断裂 (32)3.3腐蚀失效 (37)3.3.1 腐蚀的类型 (37)3.2.2 均匀腐蚀 (39)3.3.3 点腐蚀及缝隙腐蚀 (39)3.3.4 晶间腐蚀 (41)3.3.5 电偶腐蚀 (43)3.3.6 氢腐蚀 (44)3.3.7应力腐蚀开裂 (45)3.3.8 腐蚀疲劳 (48)3.4 磨损失效 (49)3.4.1 磨损的类型 (49)3.4.2 磨料磨损 (49)3.4.3粘着磨损 (50)3.4.4 冲蚀磨损 (50)3.4.5 微动磨损 (51)3.4.6 腐蚀磨损 (51)3.4.7 疲劳磨损 (51)3.4.8 提高耐磨性的途径 (51)4.失效分析的思路、程序和基本技能 (52)4.1失效分析的思路和逻辑方法 (52)4.1.1失效分析思路的重要性 (52)4.1.2 构件失效过程及其原因和特点 (52)4.2 失效分析的程序 (52)4.2.1 接受任务明确目的要求 (53)4.2.2 调查现场及收集背景资料 (53)4.2.3 失效件的观察、检测和试验 (53)4.2.4 确定失效原因并提出改进措施 (53)4.3 失效件的保护、取样及试样清洗、保存 (54)4.3.1失效件的保护 (54)4.3.2 失效件的取样 (54)4.3.3 试样的清洗 (54)4.3.4 试样的保存 (54)4.4 常规测试技术 (54)4.4.1 测试技术选用原则 (54)4.4.2 化学成分分析 (54)4.4.3 力学性能测试 (55)4.4.4 金相检验 (55)4.4.5 无损检验 (55)1概述1.1金属构件的失效及失效分析由金属零部件构成各种各样的金属装备,这些金属零部件称为金属构件。
第三章金属构件常见失效形式及其
第三章金属构件常见失效形式及其金属构件在使用过程中常常会发生各种失效,导致工件不能正常工作或失去使用价值。
常见的金属构件失效形式包括疲劳失效、蠕变失效、腐蚀失效、磨损失效和断裂失效等。
下面将对这些失效形式进行详细介绍。
疲劳失效是金属构件在经过多次循环加载下,由于应力集中、存在缺陷或工作环境存在震动等因素造成的失效。
这种失效形式往往是逐渐积累的,表现为构件出现裂纹,并逐渐扩展至断裂。
疲劳失效可以发生在各种工件上,如弯曲构件、轴类构件等。
为了防止疲劳失效,可以通过增加构件的强度、改变工作环境或提高构件的表面光洁度来减少应力集中。
蠕变失效是金属在高温和持续加载下的失效,主要表现为构件的材料发生塑性变形,导致尺寸增大、变形失效或破坏。
蠕变失效常见于高温合金构件、锅炉管道等工作在高温环境下的设备。
为了防止蠕变失效,可以通过提高材料的抗蠕变能力、降低工作温度或减少加载应力等措施来防止。
腐蚀失效是金属在化学环境中和电化学作用的影响下逐渐腐蚀产生的失效。
腐蚀失效可以表现为构件的表面出现腐蚀坑、腐蚀皮膜等,导致金属的强度和刚度降低,最终导致构件失效。
腐蚀失效在大气中、水中、酸碱溶液中等多种环境下都会发生。
为了防止腐蚀失效,可以通过材料的表面处理、涂层保护、选择抗腐蚀材料等措施来减少腐蚀的发生。
磨损失效是金属构件在与其他构件摩擦和磨擦过程中逐渐损耗,最终导致表面的粗糙度增加、尺寸的减小和形状的改变。
磨损失效常见于轴承、齿轮、刀具等工作在高速、高负荷和高温环境下的设备。
为了防止磨损失效,可以通过润滑剂的使用、提高表面硬度、减少工作条件下的振动和冲击等措施来减少磨损。
断裂失效是金属构件在受到应力超限或存在明显缺陷的情况下,由于应力集中、承受能力不足等原因导致的突然破裂。
断裂失效常见于焊接接头、薄壁结构等,造成的后果往往是灾难性的。
为了防止断裂失效,可以通过增加构件的强度、改善焊接质量、增加材料的韧性等措施来提高构件的承载能力。
失效分析课程教学大纲
40%平时+作业;60%开卷考试 1. The first nine chapters of The Principles of Failure Analysis, ASM 2. 《金属构件失效分析》参考书、文献资料。
பைடு நூலகம்
备注说明: 1.对于新开课程,需要填着纸质大纲,并经院系教学委员会或专业委员会通过。 2.带*内容为必填项。 3.课程简介字数为 300-500 字;课程大纲以表述清楚教学安排为宜,字数不限。
10 个问答 题
小组讨论
4
讲课+讨论
10 个问答 题
小组讨论
Welded, Brazed and Soldered Joints(Including Integrated electronic components) 10.考试 …… 2 考试 开卷
*考核方式 (Grading) *教材或参考资料 (Textbooks & Other Materials) 其它 (More) 备注 (Notes)
课程教学大纲(course syllabus)
*学习目标(Learning Outcomes)
1.本课程将帮助学生了解什么是失效分析、失效分析目的与任务,课程将结合 案例描述完整的失效分析过程及失效分析报告。 2.本课程学习不仅掌握失效分析技术,而且达到提高专业英语听、读、写能力 3.培养学生清晰思考、发现、分析和解决问题的能力; 4.培养学生刻苦务实、精勤进取、批判性思考和创造性工作的能力。

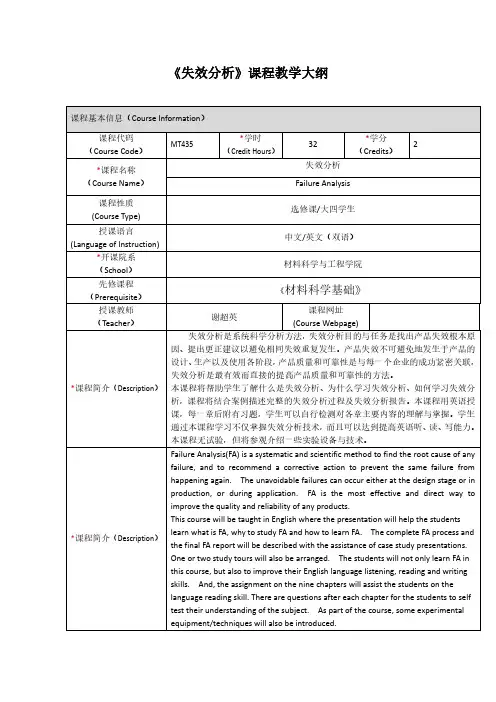

《失效分析》课程教学大纲
课程基本信息(Course Information) 课程代码 (Course Code) *课程名称 (Course Name) 课程性质 (Course Type) 授课语言 (Language of Instruction) *开课院系 (School) 先修课程 (Prerequisite) 授课教师 (Teacher) 谢超英 MT435 *学时 (Credit Hours) 32 失效分析 Failure Analysis 选修课/大四学生 中文/英文(双语) 材料科学与工程学院 《材料科学基础》 课程网址 (Course Webpage) *学分 (Credits) 2
第三章金属构件常见失效形式及其
以滑移方式形成微孔汇合模型
• 韧窝的形状
– 等轴形 – 剪切长形 – 撕裂长形
等轴韧窝
剪切韧窝
撕裂韧窝
(1) (2) (3)
(1)受载后,应力接近局部破坏 时,形成微孔
(2)微孔连接,形成断裂 (3)断口上下面的微孔形貌—韧
3)弹性变形失效原因及防护措施
– 失效原因
• 过载 • 超温 • 材料变质
构件原设计考虑不当,计算错误或 选材不当造成的
– 防护措施
• 选择合适的材料或构件结构:E高的材料不易变形 • 确定适当的构件匹配尺寸或变形的约束条件 • 采用减少变形影响的连接件:皮带传动、软管连接
3.2.2 金属构件的塑性变形失效
– 斜断裂
• 宏观断面取向与最大切应力方向一致,与最大正应力呈 45°角
• 滑移形变不受约束或约束较小,平面应力下的断裂
直径较大、没 有缺口及缺陷 的光滑圆棒试 样,慢应变拉 伸,韧性好
杯锥状断裂(正断与切断结合)
(a) 颈缩
(b) 空穴形成
(c)空穴长大形成裂纹
(d)裂纹扩展
(e)形成杯锥断口
❖带缺口圆棒拉伸试样
– 由于缺口处应力集中,裂纹在此区域萌生,发展 – 断口特征
• 外周为纤维区 • 向内扩展 • 破坏区在中心 • 无剪切唇
• 板状拉伸试样
不 同 厚 度 的 板 状 拉 伸 试 样 断 口 特 征
• 带缺口的板状拉伸试样的断口
解理断裂断口
裂纹源
人字条纹
带缺口试样,发生明显塑性变形
(1)过量的弹性变形失效
– 定义:构件产生的弹性变形量超过构件匹配允许的数值 – 判断依据
• 失效构件是否有严格尺寸匹配要求,是否有高温或低温要求 • 观察正常工作时构件不接触,而又很靠近的表面是否有划伤、擦伤
失效分析3-2(疲劳断裂修改)
一、疲劳断裂的基本概念
1.定义
------在交变载荷(交变应力或循环载荷)的作用下,虽然应力低于 金属材料的抗拉强度,有时甚至低于屈服极限,但经过一定的循环 周期后,金属构件会发生突然断裂。
2.分类
腐蚀疲劳 高温疲劳 微振疲劳 接触疲劳
低周疲劳 高周疲劳
交变 频率
环 疲劳 载
境
荷
1) 屈服强度
材料的屈服强度和疲劳极限之间有一定的关系; 一般来说,材料的屈服强度越高,疲劳强度也越高
提高疲劳强度设法提高材料的屈服强度!如采用屈 服强度和抗拉强度比值高的材料或细化晶粒。
四. 影响疲劳断裂的因素
2)构件表面状态
表面粗糙度愈小,应力集中愈小,疲劳强度也愈高。 材随着表面粗糙度的增加,疲劳极限下降。
表面淬火、渗碳和氮化等表面热处理,喷丸、表面滚压、 冷拔、挤压和抛光等机械加工, 都产生有利的残余压应力。 工程上常用这些方法提高构件的疲劳抗力。
5)材料的成分和组织
在各类工程材料中,结构钢的疲劳强度最高。
在结构钢中,疲劳强度随着含碳量增加而增高,钼、铬 和镍等也有相似的效应 。
冶金缺陷是指材料中的非金属夹杂物、气泡、元素的偏 析,等等。存在于表面的夹杂物是应力集中源,会导致夹 杂物与基体界面之间过早地产生疲劳裂纹。
裂交替作用的复杂过程,通常有切向扩展和正向扩展两个阶段。
(a) 疲劳裂纹扩展示意图 (b) 螺栓实际使用中的疲劳裂纹 图3-30 疲劳裂纹扩展的两个阶段
第一阶段:裂纹起源于材料表面,向内部扩展范围较小,约2-5个晶粒之内 与拉伸轴约成45角,扩展速度很慢,每一应力循环只有埃数量级 第二阶段:断面与拉伸轴垂直,凹凸不平裂纹扩展路径是穿晶的扩展速度快,每一应力循环 微米数量级,显微特征:疲劳辉纹
常见失效形式及特征和诊断
断裂过程
裂纹亚稳扩展时,裂纹扩展阻力大,da/dt较小; 裂纹失稳扩展时,裂纹扩展阻力小, da/dt大,
最大可达该材料的声速。 韧断时,裂纹的亚稳扩展阶段较长,裂纹的扩
展与塑性变形同时进行,故有明显的塑性变形, 断裂慢。 脆断时,几乎没有亚稳扩展阶段,故无明显塑 性变形,断裂快。
KI= KIc
失效分析
断裂韧度KIC: 是评定材料抵抗脆性断裂的力 学性能指标,指的是材料抵抗裂纹失稳扩 展的能力。
单位:MPa·m 1/2 或者 MN ·m-3/2
失效分析
五、断裂力学理论在失效分度
ac
K IC
Y
2
已知裂纹长度,材料,确定结构安全的最大应力
失效分析
材料的韧性与断裂设计
三、裂纹扩展的能量判据
断裂的能量判据 裂纹失稳扩展条件: GriffithG≥R R=γs Orowan修正G≥R R=2(γs+γp) 断裂的能量判据 :GI≥GIc GIc=或GIc= 2(γs+γp) 当GI增大,达到材料对裂纹扩展的极限抗力时,裂
纹体处于临界状态。此时,GI达到临界值GIC,裂 纹体发生断裂 GIC的单位为J/mm2,与冲击韧性的相同,故可将GIC 称为断裂韧性。
在形式上两者是相同的。在研究裂纹扩展的动力 和阻力时,基本概念都是基于能量的消长与变化
失效分析
结论
1.Griffith认为,裂纹尖端局部区域的材料 强度可达其理论强度值。
2.倘若由于应力集中的作用而使裂纹尖端的 应力超过材料的理论强度值,则裂纹扩展, 引起断裂。
3.根据弹性应力集中系数的计算,可得到相 似公式
对钢材4,在临界裂纹2c=4mm时,其工作应力为d=990MNm-2
2-2汽车零部件的磨损失效、疲劳断裂失效、腐蚀失效、变形失效 - 副本
在导电溶液里,充当阳极的金属不断被腐蚀,金属不断遭到腐蚀的 同时还有电流产生。
如:Fe - 2e → Fe2+ 2H + 2e → H2 ↑
阳极反应 阴极反应
其他腐蚀失效机理
异类电极电池 析氢腐蚀
浓差腐蚀电池 燃气腐蚀
微电池
第四节 汽车零件的腐蚀失效
高强度材料的疲劳扩展区小,而
瞬时断裂区大,塑性材料则相反
第三节 汽车零件的疲劳断裂失效
疲劳扩展区与瞬时断裂区所占面积的大小与材料 性质及所受应力水平有关。
疲劳断裂因载荷类型不同,其断口形态也不一样。 载荷的类型、应力集中和名义应力的大小对疲劳断口 宏观形态的影响如下表。
第三节 汽车零件的疲劳断裂失效
载荷类型
各种类型疲劳断口宏观特征
低名义应力
小应力集中.
大应力集中
高名义应力
小应力集中.
大应力集中
拉伸或单向弯曲
双向弯曲
旋转弯曲
第三节 汽车零件的疲劳断裂失效
4.提高汽车零件抗疲劳断裂的方法
延缓疲劳裂纹萌生时间 降低疲劳裂纹扩展的速率 提高疲劳裂纹门槛值△k长度
强化表面 控制不均匀滑移
细化材料晶粒 避免应力集中
热处理
提高纯洁度 夹杂物尺寸小
止裂孔法
表面完整性
扩孔清除法
刮磨修理法
疲劳裂纹不扩展(稳定)的最高应 力强度因子幅
第四节 汽车零件的腐蚀失效
1.腐蚀失效的类型及特点
定义: 零件受周围介质作用而引起的损坏 。
按金属与介质的作用性质
按腐蚀破坏形式
第四节 汽车零件的腐蚀失效
化学腐蚀:金属表面与介质发生化学作用引起,特点是 腐蚀过程中无电流的产生。
第三章常见失效形式以及特征和诊断3--腐蚀疲劳断裂等
防治措施:
1、加强紧配合,使不出现微振。 2、载摩擦幅之间加绝缘层。
二、磨损失效判断和改善耐磨性的措施
1、失效机理和判据见表3、8 2、改善耐磨性的措施
从结构、加工工艺、改善运动条件着手
c、是防止或降低其他磨损的终极环节
2、咬合磨损(第一类粘者磨损)
对偶件金属表面某些摩擦点处氧化膜遭到 破坏,而形成金属结合点并逐渐被磨损的现 象。如 结合点强度比金属基体高,金属基 体遭到破坏,反之,结合点遭到破坏。
磨损量V与载荷F、滑动距离以及材料硬度 HB有关:
K为粘着概率
防止粘着磨损的措施
1、合理选择配合表面的材料。
2、在金属表面覆以特殊的薄膜,改 变表面的特性。 3、减小表面粗糙度。 4、提高材料的硬度。
3、热磨损(第二类粘着磨损)
定义:滑动摩擦时,当滑动速度大,比压也 很大时,将产生大量摩擦热蚀的润滑油变质, 并使得表层金属加热到熔化温度,在接触点 处发生局部金属粘着,出现金属质点的撕脱 甚至熔化,这种现象称为热磨损。是高速重 载机器发展中的重大阻碍。
e、涂层保护。
腐蚀疲劳失效案裂 [例] 蒸汽涡轮发电机上的保险阀弹簧在潮湿空气中 的腐蚀疲劳断裂 该弹簧由工具钢H21制成。当气压 达到2.45MPa时,保险阀开启,但在压力尚未达到 1.79MPa时,保险阀弹簧却破碎为12片。弹簧工作环 境为水蒸气,其温度在330~400 ℃ 范围变化。对碎 片目视检查发现,每一断口上均有拇指状断裂源,具 有典型的疲劳断口特征。弹簧断口表面特征及同时碎 成12片的事实说明,弹簧所受均匀载荷主要为扭矩, 而且疲劳裂纹在多处造成应力集中,由断口碎片穿过 断裂源垂直于断口平面制成剖面试样。观察发现断口 表面有腐蚀坑,并且有以腐蚀坑为核心的发散状裂纹。 在其中一块试样中,在直径约1.2mm的腐蚀坑边缘产 生了约0.7mm和1.5mm的两条裂纹,裂纹面上的腐蚀 产物为氧化铁。上述分析表明,弹簧断裂属腐蚀疲劳 失效,其原因是潮湿空气条件下的循环应力。
材料的腐蚀失效形式与机理
第三章 材料的腐蚀失效形式与机理
对晶间腐蚀敏感部位腐蚀后进行断面金相分析, 可以发现晶界或毗邻区域发生局部腐蚀甚至晶粒脱落, 腐蚀沿晶界发展。图3-11、图3-12是典型的晶间腐蚀 形态。
在紧靠焊缝处二边,发生了几个晶粒宽度的狭条 状晶间腐蚀,两相晶界上发生严重的晶界腐蚀。
不锈钢在510~780 ℃的回火加热区,尤其在焊接 接头热影响区,由于晶界区贫铬出现了晶间腐蚀倾向。
第三章 材料的腐蚀失效形式与机理
缝隙腐蚀常发生在螺帽下、垫圈接触的法兰里面、 搭接接头、以及表面沉积物底部等部位。
漆膜下也会发生缝隙的丝状腐蚀,海生物附着面
里的腐蚀是特殊的缝隙腐蚀形式 (图3-6 、图3- 7)。
图 3-6 海生物藤壶引起
图3-7 藤壶底部缝隙腐蚀形态
钢的缝隙腐蚀
第三章 材料的腐蚀失效形式与机理
图3-8 TP321不锈钢的点蚀形貌 图3-9 304不锈钢的点蚀形貌
第三章 材料的腐蚀失效形式与机理
图3-10是316不锈钢换热管在对苯二甲酸结垢物 清洗时在含C1-水溶液浸泡中形成的点蚀坑形貌。
(a) 点蚀坑的宏观形貌
(b) 点蚀坑的微观形貌
图3-10 316不锈钢在含Cl-水溶液中浸泡时形成的点蚀坑
● 进一步反应: 3Fe2++4H2O → Fe3O4+8H++2e Fe2+ → Fe3++e Fe3++3H2O → Fe(OH)3+3H+
● 析氢反应:
2H++2e → 2H → H2 ↑
第三章 材料的腐蚀失效形式与机理
标准氢电极 (Vs.SHE) T=250C 纯钛 -1.63V 阳极 碳钢 -0.46V 阴极 钛材
第三章 材料的腐蚀失效形式与机理
失效分析3-2(疲劳断裂修改)
300℃,R=-1时高周缺口疲劳断口宏观形貌 σmax=250MPa,Nf=3.311×106;
疲劳源区低倍特征;
疲劳源区高倍特征;
(c)扩展前期疲劳条带特征;
(d)扩展中期疲劳条带特征;
(e)扩展后期疲劳条带及二次裂纹特征;(f)疲劳扩展区与瞬断区交界处形貌
瞬断形貌;
瞬断韧窝形貌
四. 影响疲劳断裂的因素
图3-37 疲劳断面不同部位疲劳辉纹形态
③ 疲劳辉纹分为韧性辉纹和脆性辉纹。
韧性疲劳辉纹较为常见,辉纹间距均匀规则。 脆性疲劳辉纹一般不常见,它被切割成一段段的解理台阶,间距 不均匀,断断续续。
(a) 韧性条带 TEM
(b) 脆性条带 TEM
X10000
X15000
图3-38 韧性和脆性疲劳辉纹
韧性辉纹:塑性变形量较大,清晰、连续,fcc 脆性辉纹:塑性变形量较小,较清晰、不连续,常见弧形辉纹与河流花样相交, 并互相垂直,bcc、hcp
• 多源裂纹 • 裂纹以螺旋状方式向前扩展,最后汇合于轴的中央 • 若为单向交变扭转应力——棘轮花样 • 若为双向交变扭转应力——锯齿状断口
锯齿形断口
棘轮花样
2) 断口的微观形貌
当宏观判断不充分时,微观判据为疲劳断裂提供可靠性的 判据,如断裂条件、裂纹扩展速率等。
★ 疲劳辉纹
• 断口上细小的、相互平行的具有规则间距的,与裂纹 扩展方向垂直的显微特征条纹
图3-40 一次载荷循环产生一条疲劳辉纹的过程示意图
辉纹个数等于负载循环次数
辉纹四要素(特点) ①辉纹相互平行并且垂直于局部裂纹扩展方向 ②辉纹间距随循环应力强度因子振幅而变化 ③辉纹个数等于负载循环次数 ④通常断面上一组辉纹是连续的,其长度大致平行;相邻断面上
第三章金属构件常见失效形式及其
– 定义:构件产生的弹性变形量超过构件匹配允许的数值 – 判断依据
• 失效构件是否有严格尺寸匹配要求,是否有高温或低温要求 • 观察正常工作时构件不接触,而又很靠近的表面是否有划伤、擦伤
等痕迹 • 设计时是否考虑弹性变形影响及采取相应措施 • 计算验证是否有过量弹性变形 • 用X射线测量金属受载时的晶格常数变化,验证是否符合要求
纯剪切过程,其内表面出现蛇行滑动、涟波等特征
蛇形滑移
大韧窝底部观察到蛇形花样
剪切韧窝及涟波花样
B. 微孔聚集型断裂的微观特征
– 断口上有大量韧窝
• 材料在塑性变形时,在夹杂物、析出物等第二相粒子周 围或有缺陷地区先出现裂纹,形成微孔
• 进一步塑性变形时,微孔长大、聚集、断裂
粒子与基体脱离形成微孔
耗
损
失效期
t1
t2 使用时间t
4)从经济法的观点对失效进行分类
– 产品缺陷失效:本质失效 – 误用失效:使用不当 – 受用性失效:它因失效,火灾、水灾、地震 – 耗损失效:正常失效
2、失效原因
原
因
材料选择不当
装配错误 错误的热处理 机械设计错误 未预见的操作条件
环境控制不够充分 不恰当的或缺少监测与质量控制 材料混杂
❖带缺口圆棒拉伸试样
– 由于缺口处应力集中,裂纹在此区域萌生,发展 – 断口特征
• 外周为纤维区 • 向内扩展 • 破坏区在中心 • 无剪切唇
• 板状拉伸试样
不 同 厚 度 的 板 状 拉 伸 试 样 断 口 特 征
• 带缺口的板状拉伸试样的断口
解理断裂断口
裂纹源
人字条纹
带缺口试样,发生明显塑性变形
3)弹性变形失效原因及防护措施
机械构件失效的主要形式及特征
机械构件失效的主要形式及特征一、变形失效(一)弹性变形失效:弹性性能达不到原设计要求。
(二)塑性变形失效:塑性变形逐渐增大,超过一定极限不能再用。
(三)蠕变变形失效:一定温度和压力下工作,应力小于屈服点,也会产生塑变,超过规定值失效。
(四)高温松驰:高温下零件失去弹性功能导致失效。
二、断裂失效(一)塑性断裂失效1. 塑性断裂的特征:宏观上裂纹或断口附近有塑变,或在塑变附近有裂纹出现,微观上有韧窝,受正应力作用为等轴韧窝,受剪切力作用,韧窝被拉长,韧窝大小与形核数量、材料韧性、温度、应变速率有关。
2. 外应力大于材料的屈服强度(二)脆性断裂失效断裂前无塑性变形,类型有穿晶和沿晶断裂。
1. 穿晶脆性断裂1)解理断裂:解理断裂时穿晶脆断的一种常见的主要断裂方式,指在一定的条件下,金属因受拉应力作用而沿某些特定的结晶学平面发生分离。
特征:∙断裂时所受应力较低,低于设计许用应力∙构件破坏之前,没有或只有局部轻微塑变∙断裂源总是发生在缺陷处,如凹槽、缺口∙断口宏观形貌平直,断面垂直拉应力,断口上有放射状条纹,管材、板材构件有人字纹,并有闪光小刻面,微观形貌为河流花样∙裂纹扩展迅速后果是灾难性的。
形成解理断裂的原因:∙构件存在三向应力集中部位,如表面缺口,裂纹,几何形状突变。
∙有一定大小的应力作用,尤其是冲击应力∙低温条件,温度低于材料脆性的转变温度。
2)准解理断裂因找不到解理面而命名,后来找到了,与解理断裂一样断裂性态介于韧性断裂与解理断裂之间,韧性好于解理断裂而差于韧性断裂,宏观形貌有细小放射条纹或呈瓷状,微观形貌也有河流花样,但河流短而不连续,观察到较多撕裂岭。
2. 沿晶脆性断裂裂纹沿晶界扩展的断裂叫沿晶断裂。
由晶界弱化引起。
1)特征:断口呈细颗粒状,有时观察到放射状条纹,微观形貌呈冰糖状。
2)引起晶界弱化原因∙晶界沉淀相造成(夹杂及第二相)∙杂质元素在晶界偏聚(元素周期表中的4、5、6族元素)∙环境介质侵蚀,氢脆热力腐蚀∙高温作用,焊接热裂纹、磨削裂纹、蠕变断裂(三)疲劳断裂1. 高周疲劳(循环次数N>104-105)特征:1)在疲劳断裂中,工作应力低于屈服应力,不发生宏观塑变2)疲劳断口具有独特形貌,断口由疲劳源区、裂纹扩展区和瞬断区组成。
31-2金属构件常见失效形式
疲劳
应力 大小
微振疲劳
接触疲劳
高应力疲劳
低应力疲劳
1. 疲劳断裂的现象及特征
1 疲劳断裂特征
39
1) 载荷是交变负荷。
40
2) 疲劳断裂是在负荷多次循环后发生的(累进式)。
疲劳曲线
3) 疲劳断裂是反复拉伸应力和反复切应力的结果。
41
4) 过程包括疲劳裂纹萌生、扩展和瞬时断裂三个阶段。
② 操作时保持仪表完好的状态,准确显示操作工况;
③ 严格遵守操作规程,严禁超载、超温、超速等; ④ 随时注意有无异常变形; ⑤ 定期测厚,尤其有腐蚀、高温氧化等引起壁厚减薄的工况。
三、脆性断裂
1. 脆性断裂特征
1) 低应力脆性断裂(高/低强 度钢都可能发生); 2) 低温脆性断裂(中/低强度 钢,见图3-17); 3) 突发性断裂,断前变形极 小,无明显的先兆; 4) 通常在体心立方和密排六 方金属材料中出现;
得很长; 安全阀弹簧, 压力没超压, 就把阀芯顶起。
5. 弹性变形失效的原因及防护措施 过载、超温或材料变质是构件产生弹件变形失效 的原因,而这些原因往往是由于构件原设计的考虑不 周、计算错误或选材不当造成的。
4
1) 选择合适的材料或构件结构:选用E值高的材
防 料或改善构件结构尽可能获得大的刚度; 护 措 2) 确定适当的构件匹配尺寸或变形的约束条件; 施 3) 采用减少变形影响的连接件,如皮带传动、
(a) 疲劳裂纹扩展示意图
2) 抗蠕变措施:
① 选用抗蠕变性能合适的材料; ② 防止装备中构件的超温使用。
10
图 3-5 过热管蠕变变形及胀裂
2. 应力松弛变形失效
在总变形不变的条件下,构件弹性变形不断转为塑性变形 从而使应力不断降低的过程。 用σ残衡量材料抵抗应力 松弛的性能(松弛稳定性) 。 预防应力松弛失效的措施: a. 选用松弛稳定性好的材料; b. 对使用过程中的构件进行 一次或多次再紧固。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(2)特征花样:河流花样、扇形花样、羽毛 状花样、鱼骨花样、准解理等
腐蚀断口表面的准解理(韧窝)特征
6、防止应力腐蚀开裂的措施
(1)合理选材:针对零件所受的应力和使用条件选 用耐应力腐蚀的材料: •在接触氨的环境中避免用铜的合金 •在高浓度氯化物介质,考虑氯对镍的腐蚀。 在选材时,尽可能选用应力腐蚀界限强度因子KISCC高 的材料。
3、5 磨损失效
摩擦、磨损、润滑
磨损的分类:氧化磨损、咬合磨损、 热磨损、磨粒磨损和表面疲劳磨损
一、磨损机制及其行为特征 1、氧化磨损
两个表面之间相对运动时,在发生塑性 变形的同时,由于已经形成的氧化物在 接触点遭到破坏,又重新形成再遭破坏 脱落并逐渐损耗的过程。
特点:
a、在任意滑动速度和比压下均可能发生,只 是程度不同。
e、涂层保护。
腐蚀疲劳失效案裂
[例] 蒸汽涡轮发电机上的保险阀弹簧在潮湿空气中 的腐蚀疲劳断裂 该弹簧由工具钢H21制成。当气压 达到2.45MPa时,保险阀开启,但在压力尚未达到 1.79MPa时,保险阀弹簧却破碎为12片。弹簧工作环 境为水蒸气,其温度在330~400 ℃ 范围变化。对碎 片目视检查发现,每一断口上均有拇指状断裂源,具 有典型的疲劳断口特征。弹簧断口表面特征及同时碎 成12片的事实说明,弹簧所受均匀载荷主要为扭矩, 而且疲劳裂纹在多处造成应力集中,由断口碎片穿过 断裂源垂直于断口平面制成剖面试样。观察发现断口 表面有腐蚀坑,并且有以腐蚀坑为核心的发散状裂纹。 在其中一块试样中,在直径约1.2mm的腐蚀坑边缘产 生了约0.7mm和1.5mm的两条裂纹,裂纹面上的腐蚀 产物为氧化铁。上述分析表明,弹簧断裂属腐蚀疲劳 失效,其原因是潮湿空气条件下的循环应力。
主裂纹上常大量分叉,并在大致垂直于应力 方向上连续扩展,有强烈的方向性
失稳扩展区没有腐蚀产物覆盖;呈现过载断 裂的特征
波纹管表面腐蚀形态
b.微观形貌及断口特征
(1)裂纹走向 扩展路径有穿晶的、沿晶的 或二者混合的。
易平面滑移的材料倾向于穿晶断裂;易发生交错 滑移的金属材料更倾向于沿晶断裂。
碳钢及低合金钢、铬不锈钢、铝、钛、镍等多为沿 晶的;奥氏体不锈钢则多为穿晶的.
(2)减少或消除零件中的残余拉应力
•设计上尽可能减小零件的应力集中 •工艺上加热冷却均匀,必要时采用退火工 艺消除内应力 •采用喷丸处理或者表面热处理,在零件表 面产生一定的残余压应力。
(3)改善介质条件
•采用净化方式,减少或消除应力腐蚀开裂的有 害化学离子 •添加缓蚀剂。
(4)采用电化学保护。
氢脆的评定
采用氢脆敏感性表示或者da/dt—Kith曲线表示
I 0 100%
0
分别为不含氢和含氢试样的断面收缩率
4、 防止氢脆的措施
1、环境因素 切断氢进入金属内途径。
表面涂层
加入抑制剂
电镀酸洗后及时去 氢
2、力学因素
避免产生残余拉应力
3、材料因素
•尽量避免在含氢介质中使用高强度钢 •制定正确工艺,避免出现氢脆敏感性的组织 •细化晶粒,提高抗氢脆能力
(5)在设计中对应力进行控制。
二、氢脆失效 1 定义:在氢(>0.0001w%)和应力共同作用下使
金属材料的塑性、韧性下降的一种现象。
2、氢的来源:
(1)熔炼过程中,水分和油垢在高温下分解 (2)机加工中(酸洗、电镀)引入。
(3)有氢环境中服役引入。
3、氢的存在方式:
(1)间隙固溶;
(2)以氢分子扩散聚集在空洞或裂纹处。
d、腐蚀疲劳电子断口上,经常可观察到腐 蚀坑,泥裂花样以及腐蚀产物。
3、提高腐蚀疲劳抗力的措施 a、表面感应淬火,提高表面层的强度。
b、喷丸或表面滚压,造成表面压应力,提 高表面层的强度。
c、表面化学热处理。渗碳、氮化、氰化 以及渗Cr、渗碳化铬,提高腐蚀疲劳抗力。
d、电镀:表面电镀Cr、Ni、Cu等高熔点金 属,在表面呈拉应力状态,对抗腐蚀疲劳 不力,而镀Zn和镀Cd(镉)在镀层中产生 残余压应力,提高抗疲劳腐蚀强度。
2、氢蚀:与碳化合,生成CH4 ,产生高压,导致钢的
塑性降低。呈沿晶断裂,在〉200 ℃ 以上出现。通过
减碳加合金(Ti、V)消除。
3、氢化物致脆:
纯Ti、V、Nb、锆 (Zi)合金
高浓度自发形成氢化物 应力感生氢化物
4、氢致延滞断裂 (高强钢或α-β Ti合金)
-100~150℃ 慢速加载 显著降低延伸率、断面收缩率 裂纹路径与应力有关
e、特定介质:
3、应力腐蚀评定方法
恒定应力下的断裂时间tf,或者指定时间内发 生应力腐蚀断裂的最低应力σSCC以及应力腐蚀的 门槛应力。 评定应力腐蚀的断裂力学参量为指定时间内应力 腐蚀的界限应力强度因子KISCC 。
4、应力腐蚀开裂的形貌
a.宏观形貌及断口特征
呈现脆性断裂的特征 起源于表面膜层的缺陷处,颜色比较深;外 表面及裂缝内壁的腐蚀程度轻,裂纹深而窄。
三、腐蚀疲劳断裂
1、定义:在腐蚀介质和循环应力共同作用下的一种失 效形式。
叠加模型 竞争模型
2、腐蚀疲劳损伤的特点
a、表面受到腐蚀破坏,断口有较多的二次裂纹、 腐蚀坑和锈斑特征。
b、腐蚀疲劳断口的疲劳条纹,因腐蚀而较模糊。
c、碳钢和铜合金的腐蚀疲劳断口多为沿晶断 裂,奥氏体不锈钢和镁合金断口为穿晶断裂。
3.4 环境破断失效
(一)应力腐蚀
1、定义: 金属在特定的介质条件下,受拉应力
作用,发生裂纹及断裂现象。
2、特点:
a:脆性断裂,即使是延性材料。
b、局部腐蚀:没有征兆。危害大
c、延迟断裂 速度介于均匀腐蚀速度与快
速机械断裂速度之间。
d、拉应力:包括外加拉ቤተ መጻሕፍቲ ባይዱ力和残余拉应力
通常存在应力腐蚀断裂的临界应力
b、磨损速度最小的磨损。可允许的磨损, 其失效可认为是正常失效。
c、是防止或降低其他磨损的终极环节
(3)和过渡族、稀土金属、碱土金属元素作用, 以氢化物形式存在。
3、氢脆失效的类型、特征以及评定
根据氢存在方式以及氢与金属作用方式,氢脆理论包 括:氢压理论、氢化理论、减聚理论
氢脆失效的类型
1、白点:也称为发裂。由于含有过量的氢造成。在
断口上可见银白色椭圆形斑点。在钢的纵向剖面上呈 现发纹状。可以通过精炼除气、锻后缓冷或等温退火 以及加入稀土和微量元素消除。
