二极管的作用
二极管的用途
二极管的用途１、检波二极管ａ、用于检波电路ｂ、用于鉴频电路ｃ、用于鉴相电路ｄ、用于混频电路ｅ、用于限幅电路ｆ、用于agc电路ｇ、用于测试电路ｈ、用于指示器电路ｉ、用于其它电路２、变容二极管ａ、用于调谐电路ｂ、用于倍频电路ｃ、用于控制电路ｄ、用于其它电路３、整流二极管ａ、用作整流电路ｂ、用作供电电路ｃ、用作节电电路ｄ、用作照明设备电路ｅ、用作稳压电路ｆ、用作测试电路ｇ、用作控制电路ｈ、用作维护电路ｉ、用作指示器电路ｊ、用作其它电路４、恒流二极管ａ、用于稳流电路ｂ、用于充电电路ｃ、用于测试电路ｄ、用于放大电路ｅ、用于保护电路ｆ、用于其它电路５、稳压二极管ａ、用于稳压电路ｂ、用于延迟电路ｃ、用于保护电路ｄ、用于其它电路６、双向引爆二极管ａ、用作调压电路ｂ、用作控制电路ｃ、用作其它电路７、发光二极管ａ、用做指示灯ｂ、用做指示器ｃ、用作显示器ｄ、用作检测电路ｅ、用作闪光电路ｆ、用作整流电路ｇ、用作稳压电路ｈ、用作其它电路８、动生发光二极管ａ、用作过压维护电路ｂ、用作其它电路９、红外发光二极管ａ、用作发射器ｂ、用作接收器10、肖特基二极管ａ、用作逆变器的保护ｂ、用作开关电源续流ｃ、用作升压二极管ｄ、用作阻尼二极管11、隧道二极管ａ、用作高频电路ｂ、用作单、双稳态电路ｃ、用作维护电路12、控制器二极管ａ、用作检波电路ｂ、用作钳位电路ｃ、用作抗干扰电路ｄ、用作自动控制电路ｅ、用作维护电路ｆ、存有于门电路ｇ、用作其它电13、硅电压控制器二极管ａ、用作高压发生器ｂ、用作脉冲发生器14、光电二极管ａ、用于光控电路ｂ、用于光信号放大ｃ、用于光／暗通光控15、温敏二极管ａ、用于温控电路ｂ、用于恒压源电路ｃ、用于恒流源电路16、精密二极管ａ、用于恒流源电路ｂ、用于恒压源电路ｃ、用于桥式对管测量ｄ、用于数字温度测量ｅ、用于优质对数放大ｆ、用于晶体管线性化ｇ、用于热敏电阻线性化17、慢恢复正常二极管ａ、用作整流电路ｂ、用作续流管ｃ、用做降压管ｄ、用做阻尼管ｅ、用作其它电路18、双向过压保护二极管ａ、用于保护电路ｂ、用于其它电路常用二极管常用二极管常用二极管常用二极管1．整流二极管整流二极管结构主要就是平面碰触型，其特点就是容许通过的电流比较小，逆向打穿电压比较低，但pn结电容比较小，通常广为应用于处置频率相对较低的电路中。
二极管的功能
二极管的功能二极管是一种最简单的半导体电子元件，常用于电子电路中，具有以下功能：1.整流：二极管的最基本功能是将交流信号转换为直流信号。
当二极管沿着一个方向通电时（称为正向偏置），其导电性非常好，可以使电流通过；而当二极管沿着另一个方向通电时（称为反向偏置），其导电性非常差，只有极小的反向漏电流通过。
通过利用这种特性，二极管可以将交流电输入转换为相对恒定的直流电输出，并且可以实现电源电压的稳定性。
2.保护：二极管还可以用于电路中的保护功能。
在某些情况下，电路中可能会出现反向电压或电流过大的情况，这可能会损坏电路中的其他元件。
而二极管的反向击穿电压较高，可以起到保护电路元件的作用，将过电压或过电流引导到地或其他安全地方，保护其他元件的正常工作。
3.信号调节：二极管还可以用于信号的调节功能。
通过利用二极管的电子性质，可以实现信号的放大、调节和波形整形等功能。
例如，在收音机中，二极管可以用作信号检波器，将无线电信号转换为音频信号。
4.光电转换：某些二极管，如光敏二极管和光电二极管，可以将光信号转换为电信号，用于光电传感器等应用领域。
它们的工作原理是在受到光照时，光能量被转换为电能，并产生电流。
5.温度测量：某些二极管具有负温度系数的特性，即温度越高，二极管的电阻越小。
这种特性可以用于温度测量和控制。
通过测量二极管的电阻变化，可以推算出温度的变化。
总之，二极管是一种非常常用且功能丰富的电子元件。
它广泛应用于各种电子电路中，具有整流、保护、信号调节、光电转换和温度测量等多种功能。
二极管的特性和应用广泛程度使其成为电子技术领域的重要组成部分。
二极管的主要功能
二极管的主要功能二极管是一种最简单的半导体器件，由P型和N型半导体材料组成。
它具有单向导电性，即只能通过正向电压使电流流动，而反向电压下电流极小。
二极管主要功能有以下几个方面：1.整流作用：二极管最主要的功能就是将交流电转换为直流电。
当二极管的P端接到正电压，而N端接到负电压时，二极管处于正向偏置状态，电流可以通过二极管；而当二极管的P端接到负电压，N端接到正电压时，二极管处于反向偏置状态，电流不能通过二极管。
通过这种特性，可以将交流电信号转换为直流电信号，实现电流的单向流动。
2.稳压作用：二极管还可以作为稳压器件使用，它可以提供固定的电压降。
当二极管处于正向偏置状态时，它的电压降约为0.7V，这一特性使得二极管可以用作电路中的稳压器件。
例如，在电子电路中，为了保护负载器件和其他电子元件不受到电压过高的破坏，可以将二极管连接在电路中，使得电压超过一定限值时二极管开始导通，起到稳压的作用。
3.波形修正作用：由于二极管具有单向导电性，它可以修正信号波形。
在实际电子电路中，常常需要使信号波形呈现特定的形状。
通过将二极管连接在电路中，可以实现对信号波形的修正。
例如在无线电接收机中，二极管常常用于检波（即将调频或调幅信号转换为音频信号）和解调（即将模拟信号转换为数字信号）电路中，起到波形修正的作用。
4.开关作用：二极管还可以用作开关，主要是利用其正向导通和反向截止的特性。
当二极管处于正向偏置状态时，电流可以通过二极管，电路闭合；而当二极管处于反向偏置状态时，电流不能通过二极管，电路断开。
利用这一特性，可以将二极管用作逻辑门电路中的开关元件，实现逻辑运算。
例如，在数码时钟中，利用二极管的开关作用，可以实现对时、分、秒的显示和计时功能。
5.保护电子元件：二极管还可以用于保护其他电子元件不受到反向电压的损坏。
在电子电路中，有时会出现电压突然变化或反向电压的情况，这些电压变化可能对其他电子元件造成损坏。
通过将二极管连接在电路中，可以将反向电压分流到二极管，保护其他元件的正常工作。

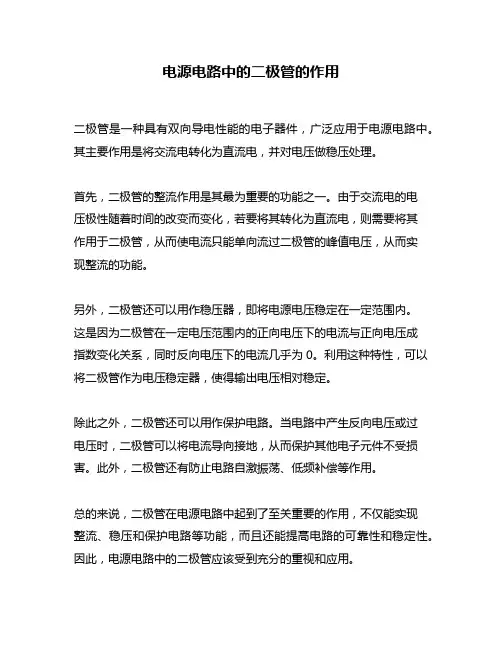

电源电路中的二极管的作用
电源电路中的二极管的作用
二极管是一种具有双向导电性能的电子器件，广泛应用于电源电路中。
其主要作用是将交流电转化为直流电，并对电压做稳压处理。
首先，二极管的整流作用是其最为重要的功能之一。
由于交流电的电
压极性随着时间的改变而变化，若要将其转化为直流电，则需要将其
作用于二极管，从而使电流只能单向流过二极管的峰值电压，从而实
现整流的功能。
另外，二极管还可以用作稳压器，即将电源电压稳定在一定范围内。
这是因为二极管在一定电压范围内的正向电压下的电流与正向电压成
指数变化关系，同时反向电压下的电流几乎为0。
利用这种特性，可以将二极管作为电压稳定器，使得输出电压相对稳定。
除此之外，二极管还可以用作保护电路。
当电路中产生反向电压或过
电压时，二极管可以将电流导向接地，从而保护其他电子元件不受损害。
此外，二极管还有防止电路自激振荡、低频补偿等作用。
总的来说，二极管在电源电路中起到了至关重要的作用，不仅能实现
整流、稳压和保护电路等功能，而且还能提高电路的可靠性和稳定性。
因此，电源电路中的二极管应该受到充分的重视和应用。
二极管的作用总结
二极管的作用总结1、检波用二极管就原理而言，从输入信号中取出调制信号是检波，以整流电流的大小（100mA）作为界线通常把输出电流小于100mA的叫检波。
锗材料点接触型、工作频率可达400MHz，正向压降小，结电容小，检波效率高，频率特性好，为2AP型。
类似点触型那样检波用的二极管，除用于检波外，还能够用于限幅、削波、调制、混频、开关等电路。
也有为调频检波专用的特性一致性好的两只二极管组合件。
2、整流用二极管就原理而言，从输入交流中得到输出的直流是整流。
以整流电流的大小（100mA）作为界线通常把输出电流大于100mA的叫整流。
面结型，工作频率小于KHz，最高反向电压从25伏至3000伏分A～X共22档。
分类如下：①硅半导体整流二极管2CZ型、②硅桥式整流器QL型、③用于电视机高压硅堆工作频率近100KHz的2CLG型。
3、限幅用二极管大多数二极管能作为限幅使用。
也有象保护仪表用和高频齐纳管那样的专用限幅二极管。
为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。
也有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。
4、调制用二极管通常指的是环形调制专用的二极管。
就是正向特性一致性好的四个二极管的组合件。
即使其它变容二极管也有调制用途，但它们通常是直接作为调频用。
5、混频用二极管使用二极管混频方式时，在500～10,000Hz的频率范围内，多采用肖特基型和点接触型二极管。
6、放大用二极管用二极管放大，大致有依靠隧道二极管和体效应二极管那样的负阻性器件的放大，以及用变容二极管的参量放大。
因此，放大用二极管通常是指隧道二极管、体效应二极管和变容二极管7、开关用二极管有在小电流下（10mA程度）使用的逻辑运算和在数百毫安下使用的磁芯激励用开关二极管。
小电流的开关二极管通常有点接触型和键型等二极管，也有在高温下还可能工作的硅扩散型、台面型和平面型二极管。
二极管的作用和工作原理
二极管的作用和工作原理
二极管是一种电子器件，主要用于控制电流的流动方向。
它有两个电极，分别称为阳极和阴极。
二极管通过在结构中引入P
型半导体和N型半导体之间的P-N结，实现了一种非线性电性。
以下是二极管的工作原理以及其主要的作用。
工作原理：
二极管的工作原理基于PN结的特性。
当二极管的正极（阳极）接通正电压，并且负极（阴极）接通负电压时，二极管处于正向偏置状态。
在这种状态下，P型半导体中的空穴和N型半导体中的自由电子会相互扩散和重组，形成一个导电通道，电流能够通过二极管。
相反，当正极（阳极）接通负电压，并且负极（阴极）接通正电压时，二极管处于反向偏置状态。
在这种状态下，由于P
型半导体和N型半导体之间的势垒增加，电流几乎不能流过
二极管。
这时，二极管处于关断状态。
作用：
1. 整流器：二极管的主要作用之一是将交流信号转换为直流信号。
通过将交流电源连接到二极管的正向偏置端，只让正向电流通过，即可实现整流作用。
2. 保护电路：二极管还可以用于保护电路中防止电流逆向流动。
将二极管连接到电路中，能够防止电流在某些情况下逆向流动，从而保护其他电子器件。
3. 信号调制：二极管的非线性特性使其可以用于信号的调制。
例如，在无线电调制中，二极管通常被用于频率调制器和振荡器。
4. 光电转换：某些特殊的二极管，如光电二极管（光敏二极管），能够将光信号转换为电信号。
这在光通信和光电探测领域非常有用。
总之，二极管作为一种重要的电子器件，利用其特殊的结构和特性，实现了对电流的控制和转换，广泛应用于各种电子设备和电路中。
二极管的作用介绍
二极管的作用介绍二极管（Diode）是一种具有两个电极的电子元件，通常由半导体材料制成。
它被广泛应用于电子电路中，具有多种功能和应用，为电子设备的正常工作提供了保障。
下面将详细介绍二极管的作用。
1.整流功能：二极管最基本的功能之一就是整流。
当二极管的P端连接正电压源，N端连接负电压源时，二极管可以导通，电流可以通过。
而当P端连接负电压源，N端连接正电压源时，二极管处于反向偏置状态，无法导通。
利用这种特性，我们可以将交流信号转换为直流信号，实现电能的转换和传输。
2.保护功能：二极管具有保护电源和其他器件的功能。
它具有正向导通和反向截止的特性，可以将输入电压限制在一定范围内。
例如，在电路中加入反向二极管可以保护电子元件免受反向电压的破坏，同时还可以防止电流的突变和过载。
3.信号检波：二极管可用作信号检波器。
当交流信号通过二极管时，只有正半周或负半周能够导通二极管。
这样就可以将交流信号转换为脉冲信号，方便后续电子元件的处理和分析。
4.电压调节：二极管可用作电压稳压器。
当二极管正向导通时，其压降约为0.7V。
在电路中合理配置二极管，可以起到稳定电压的作用，使电路在一定电压范围内工作。
5.光电转换：光二极管是一种将光信号转换为电信号的二极管。
当光照射到光二极管上时，光能量激发电子在PN结内移动，产生电流。
这种光电转换的特性使光二极管被广泛应用于光电传感、显示和通信等领域。
6.振荡功能：在一些电子元件或电路中，二极管也可以用来产生振荡信号。
例如，在压控振荡器（VCO）中，通过控制二极管的工作状态，可以调节输出频率。
7.温度传感：热敏二极管具有根据温度变化而变化电阻值的特性。
根据热敏二极管的电阻变化，可以测量和感知环境的温度变化。
8.备份电源：二极管可以用作电池或蓄电池的备份电源，确保在主电源中断时仍能提供电能。
9.逻辑电路：二极管可以作为逻辑门（And、Or、Not门）的基本组成元件。
通过不同的组合和连接方式，可以构成各种逻辑电路，实现数字信号的处理和判断。
二极管在电路中的作用
二极管在电路中的作用二极管是一种常见的电子元件，它在电路中起着重要的作用。
下面我将详细介绍二极管的工作原理以及在电路中的各种应用。
1.二极管的工作原理二极管是一种由半导体材料制成的电子器件，通常有PN结构，即一个P型半导体和一个N型半导体通过扩散形成的结。
当PN结上加有外加电压时，二极管将以不同的方式工作。
正向偏置：当PN结的正端连接到正极电源，而负端连接到负极电源时，即为正向偏置状态。
此时，N区的自由电子与P区的空穴开始扩散，但由于在PN 结处形成了一个耗尽层，电子和空穴会在耗尽层内复合，导致电流无法通过。
只有当外加电压超过二极管的漏斗电压，才会使PN结逆转，导致电流流过二极管。
反向偏置：当PN结的正端连接到负极电源，而负端连接到正极电源时，即为反向偏置状态。
此时，N区的自由电子和P区的空穴会分别被建立起来的电场吸引到一起。
这种电场阻止了电流流动，称为反向偏置。
在正常工作情况下，反向偏置下的电流非常微小，几乎可以忽略不计。
2.二极管在电路中的应用整流器：因为二极管在正向偏置时能够允许电流流动，而在反向偏置时阻止电流流动，所以二极管在整流电路中起着关键的作用。
整流电路将交流电转变为直流电，常用的整流电路是单相和三相的桥式整流电路。
在这些电路中，二极管将电流只能流向一个方向，从而使得交流电被转换为单一方向的直流电。
保护电路：二极管还可以用于保护电路。
当电路中的电压发生过高或过低时，二极管可以将多余或不合适的电压引导到接地或其他回路，以防止其他部件受到损坏。
例如，二极管可以用作电流限制器、过压保护器和过流保护器。
信号处理：二极管还可以用于信号处理。
在放大器电路中，二极管可以调整电路的增益和频率响应，从而提高信号的质量。
例如，二极管可以用来实现调幅、调频和调相。
光电器件：光电二极管是一种特殊的二极管，它可以将光能转化为电能。
光电二极管通常用于光电传感器、光电开关和光电耦合器等应用。
当光线照射到光电二极管上时，它会产生一个电流输出，根据光照的强度来控制其他电路的行为。
