变压器的绝缘等级
变压器绝缘耐热等级划分
变压器绝缘耐热等级划分英文回答：The insulation heat resistance level of transformers is an important factor in determining their performance and safety. It refers to the ability of the insulation materials used in the transformer to withstand high temperatures without degradation. The insulation heat resistance level is typically classified into different classes, such as Class A, Class B, and Class F. These classes are defined based on the maximum allowable temperature rise of the insulation material above the ambient temperature.Class A insulation has a maximum allowable temperature rise of 60°C. It is typically used in applications where the operating temperature is relatively low, such as in small transformers or low-power electronic devices. Class B insulation has a maximum allowable temperature rise of80°C and is commonly used in medium-sized transformers orelectrical equipment. Class F insulation has a maximum allowable temperature rise of 105°C and is suitable for high-power transformers and heavy-duty electrical equipment.In addition to the insulation heat resistance level, transformers are also classified based on their insulation systems. The insulation system refers to the combination of insulation materials used in the transformer, such as varnishes, resins, and tapes. These materials are designedto provide electrical insulation and thermal stability.For example, a transformer with a Class F insulation system can have a Class B insulation heat resistance level. This means that the insulation materials used in the transformer can withstand a maximum temperature rise of80°C above the ambient temperature. However, the transformer as a whole is designed to operate at a maximum temperature rise of 105°C, which is the maximum allowable temperature rise for Class F insulation systems.中文回答：变压器的绝缘耐热等级是确定其性能和安全性的重要因素。
发电机绝缘纸、变压器绝缘纸的绝缘等级及分类标准
发电机绝缘纸、变压器绝缘纸的绝缘等级及分类标准发电机绝缘纸的绝缘等级分类标准：划分为A、E、B、F、H级发电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的复合绝缘纸，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管)，6520复合纸，DMD绝缘纸等。
变压器绝缘等级是指温度的，有A、B、E、F、H、C。
变压器有A 级，最高运行温度为105度，这就是油变。
干变有F级（环氧树脂）最高运行温度为155度。
还有用美国杜邦公司的NOMEX绝缘纸制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。
E和B是用来制造电机的。
这个温度是绝缘材料来决定的。
不能换算。
电动机及变压器的绝缘等级分类标准
电动机及变压器的绝缘等级分类标准(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电动机的绝缘等级分类标准：划分为A、E、B、F、H级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等变压器绝缘等级是指温度的，有A、B、E、F、H、C。
变压器有A级，最高运行温度为105度，这就是油变。
干变有F级（环氧树脂）最高运行温度为155度。
还有用美国杜邦公司的NOMEX绝缘材料制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。
E和B是用来制造电机的。
这个温度是绝缘材料来决定的。
不能换算。
2。

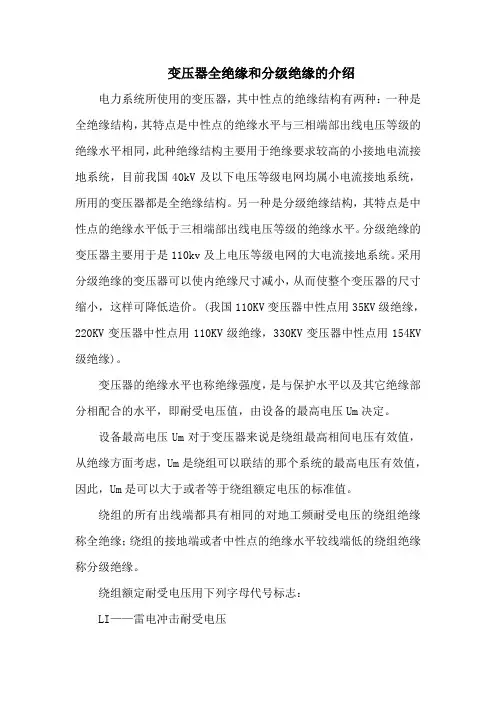

变压器全绝缘和分级绝缘的介绍
变压器全绝缘和分级绝缘的介绍电力系统所使用的变压器，其中性点的绝缘结构有两种：一种是全绝缘结构，其特点是中性点的绝缘水平与三相端部出线电压等级的绝缘水平相同，此种绝缘结构主要用于绝缘要求较高的小接地电流接地系统，目前我国40kV及以下电压等级电网均属小电流接地系统，所用的变压器都是全绝缘结构。
另一种是分级绝缘结构，其特点是中性点的绝缘水平低于三相端部出线电压等级的绝缘水平。
分级绝缘的变压器主要用于是110kv及上电压等级电网的大电流接地系统。
采用分级绝缘的变压器可以使内绝缘尺寸减小，从而使整个变压器的尺寸缩小，这样可降低造价。
(我国110KV变压器中性点用35KV级绝缘，220KV变压器中性点用110KV级绝缘，330KV变压器中性点用154KV 级绝缘)。
变压器的绝缘水平也称绝缘强度，是与保护水平以及其它绝缘部分相配合的水平，即耐受电压值，由设备的最高电压Um决定。
设备最高电压Um对于变压器来说是绕组最高相间电压有效值，从绝缘方面考虑，Um是绕组可以联结的那个系统的最高电压有效值，因此，Um是可以大于或者等于绕组额定电压的标准值。
绕组的所有出线端都具有相同的对地工频耐受电压的绕组绝缘称全绝缘；绕组的接地端或者中性点的绝缘水平较线端低的绕组绝缘称分级绝缘。
绕组额定耐受电压用下列字母代号标志：LI——雷电冲击耐受电压SI——操作冲击耐受电压AC——工频耐受电压变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。
分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。
如：LI850 AC360—LI400 AC200/LI480 AC200—LI250 AC95/LI75 AC35。
电气设备中，绝缘投资比较大，为了节省变压器的投资，使靠近中性点的部分绕组的绝缘投资减少，绝缘水平下降，但是中性点电位正常很低，不会造成绝缘击穿，能够满足正常运行要求，称为分级绝缘。
变压器参数常识
绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
各绝缘等级具体允许温升标准如下：A E ＢＦＨ最高允许温度（℃）105 120 130 155 180绕组温升限值（℃）60 75 80 100 125110kV及以上电压等级的套管（如变压器、电压互感器、电流互感器等），为了使其辐向和轴向场强均匀，其绝缘结构一般采用电容型，此类电容型绝缘设备，绝缘是由一层层绝缘纸卷制而成,即在导电杆上包上许多绝缘层，其间根据场强分布特点夹有许多铝箔，以组成一串同心圆柱形电容器。
最外层铝箔即末屏通过小套管引出，供测量套管的介损和电容量，末屏在运行中应接地。
如果由于各种原因造成末屏接地不良，那么末屏对地会形成一个电容，而这个电容远小于套管本身的电容，按照电容串联原理（串联电路中阻抗大的分压大，阻抗小的分压小。
纯电容中电阻和感抗为0，那么阻抗就等于容抗。
由于容抗XC=1/ωC，可见，电容C是与XC成反比的，即电容C越小，容抗越大，相当于阻抗越大，电容C越大，容抗越小，相当于阻抗越小。
那么在串联电容中，电容C小的，容抗大，即阻抗大，分得的电压反而高，电容C大的，容抗小，即阻抗小，分得的电压反而低。
总之，串联电容中小电容分高电压，大电容分低电压），将在末屏与地之间形成很高的悬浮电压，造成末屏对地放电，烧毁附近的绝缘物，严重的还会发生套管爆炸事故。
K 是绝对温度绝对温度K = 摄氏温度℃加273 6000K=6000+273 =6273 大概是这样!!大家原本以为0度C是最低温度但后来发现负273度时物体几乎不具有能量才是真正最低的温度所以定负273度为0度K而0度C为273度K本文来源于小百科常识网( ) 原文链接：/wuli/10292041122009.html4 变压器的绝缘强度与绝缘等级变压器的绝缘强度也称绝缘水平，是设备及其绝缘部分相配合的水平，即耐受电压值。
绝缘强度试验能够有效地发现设备内部明显的缺陷，对保证设备安全运行起到关键作用。

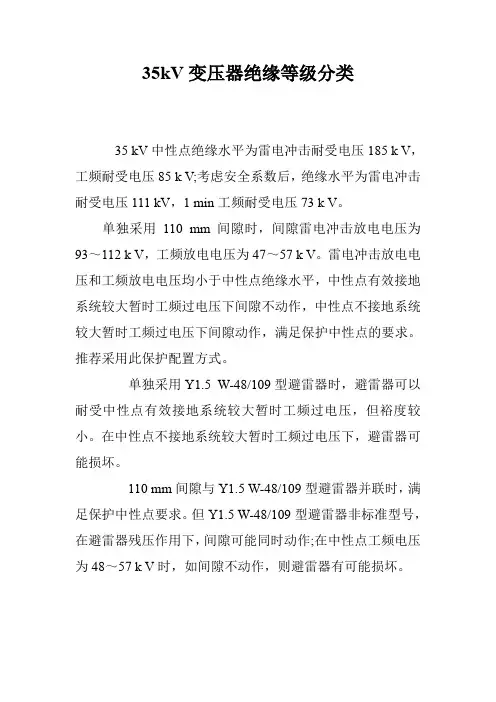

35kV变压器绝缘等级分类
35kV变压器绝缘等级分类
35 kV中性点绝缘水平为雷电冲击耐受电压185 k V，工频耐受电压85 k V;考虑安全系数后，绝缘水平为雷电冲击耐受电压111 kV，1 min工频耐受电压73 k V。
单独采用110 mm间隙时，间隙雷电冲击放电电压为93～112 k V，工频放电电压为47～57 k V。
雷电冲击放电电压和工频放电电压均小于中性点绝缘水平，中性点有效接地系统较大暂时工频过电压下间隙不动作，中性点不接地系统较大暂时工频过电压下间隙动作，满足保护中性点的要求。
推荐采用此保护配置方式。
单独采用Y1.5 W-48/109型避雷器时，避雷器可以耐受中性点有效接地系统较大暂时工频过电压，但裕度较小。
在中性点不接地系统较大暂时工频过电压下，避雷器可能损坏。
110 mm间隙与Y1.5 W-48/109型避雷器并联时，满足保护中性点要求。
但Y1.5 W-48/109型避雷器非标准型号，在避雷器残压作用下，间隙可能同时动作;在中性点工频电压为48～57 k V时，如间隙不动作，则避雷器有可能损坏。
变压器绝缘等级与温度
变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
各绝缘等级具体允许温升标准如下：
A级绝缘
（经过绝缘浸渍处理的棉纱、丝、普通漆包线的绝缘漆）材料允许温度摄氏105度，额定运行温度摄氏95度，最高允许值摄氏140度（超过此温升，绝缘的损坏率将超过允许范围）。
E级绝缘
（环氧树脂、三醋酸纤维薄膜、聚脂薄膜、高强度漆包线的绝缘漆）材料允许温度摄氏120度，额定运行温度摄氏110度，最高允许值摄氏155度（超过此温升，绝缘的损坏率将超过允许范围）。
B级绝缘
（云母、玻璃纤维、石棉等无机物用有机材料粘合或浸渍）材料允许温度摄氏130度，额定运行温度摄氏120度，最高允许值摄氏165度（超过此温升，绝缘的损坏率将超过允许范围）。
F级绝缘
（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机化合物改性的合成树脂漆为粘合剂）材料允许温度摄氏155度，额定运行温度摄氏145度，最高允许值摄氏190度（超过此温升，绝缘的损坏率将超过允许范围）。
H级绝缘
（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机漆粘合或浸渍，硅有机橡胶、无机填料）材料允许温度摄氏180度，额定运行温度摄氏175度，最高允许值摄氏220度（超过此温升，绝缘的损坏率将超过允许范围）。
C级绝缘
（特种纸张、层压板等，例如芳族聚酰胺聚合物）材料允许温度摄氏220度，额定运行温度摄氏210度，最高允许值摄氏250度（超过此温升，绝缘的损坏率将超过允许范围）。
变压器全绝缘和分级绝缘的介绍
变压器全绝缘和分级绝缘的介绍电力系统所使用的变压器，其中性点的绝缘结构有两种：一种是全绝缘结构，其特点是中性点的绝缘水平与三相端部出线电压等级的绝缘水平相同，此种绝缘结构主要用于绝缘要求较高的小接地电流接地系统，目前我国40kv及以下电压等级电网均属小电流接地系统，所用的变压器都有是全绝缘结构。
另一种是分级绝缘结构，其特点是中性点的绝缘水平低于三相端部出线电压等级的绝缘水平。
分级绝缘的变压器主要用于是110kv及上电压等级电网的大电流接地系统。
采用分级绝缘的变压器可以使内绝缘尺寸减小，从而使整个变压器的尺寸缩小，这样可降低造价。
变压器的绝缘水平也称绝缘强度，是与保护水平以及其它绝缘部分相配合的水平，即耐受电压值，由设备的最高电压Um决定。
设备最高电压Um对于变压器来说是绕组最高相间电压有效值，从绝缘方面考虑，Um是绕组可以联结的那个系统的最高电压有效值，因此，Um是可以大于或者等于绕组额定电压的标准值。
绕组的所有出线端都具有相同的对地工频耐受电压的绕组绝缘称全绝缘；绕组的接地端或者中性点的绝缘水平较线端低的绕组绝缘称分级绝缘。
绕组额定耐受电压用下列字母代号标志：LI——雷电冲击耐受电压SI——操作冲击耐受电压AC——工频耐受电压变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。
分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。
如：LI850 AC360—LI400 AC200/LI480 AC200—LI250 AC95/LI75 AC35。
电气设备中，绝缘投资比较大，为了节省变压器的投资，使靠近中性点的部分绕组的绝缘投资减少，绝缘水平下降，但是中性点电位正常很低，不会造成绝缘击穿，能够满足正常运行要求~称为分级绝缘。
而全绝缘是指绕组的全部部分的绝缘水平是一样的~~投资较大~~ (1)变压器在使用时，所测得的绝缘电阻值，与变压器安装或大修干燥后投入运行前测得的数值之比，不得低于50％。
变压器的绝缘等级及 S.doc
变压器的绝缘等级及 S11-M型系列全密封配电变压器2011-02-11 18:31变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
绝缘的温度等级分为A级E级B级F级H 级。
各绝缘等级具体允许温升标准如下：最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145变压器绝缘水平LI指雷电冲击水平,AC指一分钟工频耐压水平,35指高压侧,5指低压侧,低压侧通常不考虑雷电冲击水平.商品名称： S11-M型系列全密封配电变压器•6—10kV级变压器结构简介铁心铁心的导磁材料采用晶粒取向优质冷轧硅钢片，为降低损耗，所有产品铁心为45度全斜接缝无孔结构，接缝均为多级接缝心柱用环氧玻璃粘带绑扎，上下铁轭通过夹件上的拉带及垫脚拉紧。
铁心利用拉螺杆和旁轭螺杆将上下夹件牢固地连接起来构成一个钢性较强的框架结构。
提高了稳定性，增强了变压器承受短路的能力。
绕组根据变压器容量的大小，绕组采用层式或饼式结构。
导线采用优质无氧铜导线，电阻率低，有效地降低了变压器的负载损耗。
层式结构高低压绕组套绕，层间绝缘选用绝缘点胶纸，高压绕组外层用紧缩带包扎，经真空干燥处理后，绕组粘结为一整体，保证了绕组的机械强度。
饼式结构绕组具有机械强度高、散热好等特点，绕组的撑条和油隙垫块采用绝缘纸板制作，并倒有圆角，以降低了变压器的局部放电量。
器身绝缘器身采用高强度绝缘压板压紧，所有引线均牢固夹持，保证了产品的抗短路能力。
油箱油箱结构型式为平顶桶式结构，散热器采用片式散热器，只有散热效率高、外型美观等特点。
根据用户要求，也可采用波纹油箱，波纹油箱的波纹翅既可散热还可补偿油温变化引起的油的体积变化。
全密封变压器一般采用波纹油箱。
总装变压器器身上部和下部与油箱间多处设有定位装置，杜绝了产品在运输过程中器身产生位移和松动现象。
电动机及变压器的绝缘等级分类标准
电动机的绝缘等级分类标准：划分为A、E、B、F、H级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等变压器绝缘等级是指温度的，有A、B、E、F、H、C。
变压器有A级，最高运行温度为105度，这就是油变。
干变有F级（环氧树脂）最高运行温度为155度。
还有用美国杜邦公司的NOMEX绝缘材料制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。
E和B是用来制造电机的。
这个温度是绝缘材料来决定的。
不能换算。
变压器的绝缘等级的划分_理论说明
变压器的绝缘等级的划分理论说明1. 引言1.1 概述在电力系统中，变压器是一种重要的电力设备，用于改变电网中的电压。
为了确保变压器能够正常运行并保证电气安全性，绝缘等级的划分是必不可少的。
绝缘等级指的是变压器所采用的绝缘材料和绝缘结构所能承受的最高电压水平。
本篇文章将介绍变压器绝缘等级的划分理论，并探讨其对变压器性能和应用方面的影响因素。
我们将深入探讨国际标准以及美国和其他地区和行业针对绝缘等级划分方法的差异。
此外，我们还会关注温度、湿度以及负载条件等因素对绝缘性能产生的影响。
1.2 文章结构本文共分为五个主要部分。
首先，在引言部分，我们将简要介绍本文内容，并概述变压器绝缘等级划分的重要性。
其次，在"2. 变压器的绝缘等级基础知识"部分, 我们将详细介绍有关绝缘等级定义、选择合适的绝缘材料以及绝缘强度测试方法与标准等基础知识。
接下来，在"3. 变压器绝缘等级划分方法"部分，我们将重点介绍国际电工委员会（IEC）和美国变压器发展协会（IEEE）两个组织的标准，并概述其他地区和行业的绝缘等级划分方法。
在"4. 变压器绝缘等级的影响因素和应用限制"部分，我们将深入探讨温度、湿度以及负载条件等因素对变压器绝缘等级的影响，并讨论其应用的局限性。
最后，在结论部分，我们将对各章节内容进行总结，并评价变压器绝缘等级划分的意义和局限性。
1.3 目的本文旨在提供一个全面而清晰的理论说明，关于变压器绝缘等级划分的相关知识。
通过了解不同国际标准和行业规范，并深入研究相关因素如温度、湿度和负载对绝缘性能产生的影响，读者将能够更好地理解并选择适当的绝缘等级，以确保变压器在运行过程中具有良好的绝缘性能，并避免潜在的故障和损坏。
同时，读者还将了解到变压器绝缘等级划分方法的局限性，以便在实际应用中做出明智决策。
2. 变压器的绝缘等级基础知识2.1 绝缘等级的定义在变压器中，绝缘等级是指绝缘材料所能承受的最大电场强度或电压。
电动机及变压器的绝缘等级分类标准
电动机及变压器的绝缘等级分类标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN电动机的绝缘等级分类标准：划分为A、E、B、F、H级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等变压器绝缘等级是指温度的，有A、B、E、F、H、C。
变压器有A级，最高运行温度为105度，这就是油变。
干变有F级（环氧树脂）最高运行温度为155度。
还有用美国杜邦公司的NOMEX绝缘材料制作的H级（最高运行温度180度）和C级（最高允许运行温度为220度）的干式变压器。
E和B是用来制造电机的。
这个温度是绝缘材料来决定的。
不能换算。
35kV变压器绝缘等级
35kV变压器绝缘等级
35kV变压器绝缘等级
35 kV中性点绝缘水平为雷电冲击耐受电压185 k V，工频耐受电压85 k V;考虑安全系数后，绝缘水平为雷电冲击耐受电压111 kV，1 min工频耐受电压73 k V。
单独采用110 mm间隙时，间隙雷电冲击放电电压为93～112 k V，工频放电电压为47～57 k V。
雷电冲击放电电压和工频放电电压均小于中性点绝缘水平，中性点有效接地系统较大暂时工频过电压下间隙不动作，中性点不接地系统较大暂时工频过电压下间隙动作，满足保护中性点的要求。
推荐采用此保护配置方式。
单独采用Y1.5 W-48/109型避雷器时，避雷器可以耐受中性点有效接地系统较大暂时工频过电压，但裕度较小。
在中性点不接地系统较大暂时工频过电压下，避雷器可能损坏。
110 mm间隙与Y1.5 W-48/109型避雷器并联时，满足保护中性点要求。
但Y1.5 W-48/109型避雷器非标准型号，在避雷器残压作用下，间隙可能同时动作;在中性点工频电压为48～57 k V时，如间隙不动作，则避雷器有可能损坏。
绕组绝缘等级标准
绕组绝缘等级标准
根据国家标准GB/T7674-2008，绕组绝缘等级分为四级，分别为：
1.B级绕组绝缘等级：适用于不超过130℃的电机和变压器，主要采用有机绝缘材料，如酚醛树脂、苯胺树脂、丙烯腈-丁二烯-苯乙烯共聚物等。
2.F级绕组绝缘等级：适用于不超过155℃的电机和变压器，主要采用有机绝缘材料，如丙烯腈-苯乙烯共聚物、聚酰亚胺、聚四氟乙烯等。
3.H级绕组绝缘等级：适用于不超过180℃的电机和变压器，主要采用无机绝缘材料，如多氟化硼酸锂、硅酸铝酯、有机硅等。
4.C级绕组绝缘等级：适用于不超过220℃的电机和变压器，主要采用无机绝缘材料，如玻璃纤维、云母等。
值得注意的是，不同国家针对绕组绝缘等级的标准可能略有不同，因此在实际应用中应当结合具体情况进行选择。
保定天威220KV变压器绕组绝缘等级
保定天威220KV变压器绕组绝缘等级保定天威220KV绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
保定天威220KV绝缘的温度等级A级E级B级F级H级。
最高允许温度（℃）105，120，130，155，180.
绕组温升限值（K）60，75，80，100，125.
性能参考温度（℃）80，95，100，120，145.
运行中的电力变压器绝缘电阻合格的标准是：10KV级及以下，绝缘值大于300兆欧；35KV级，绝缘值大于400兆欧（环境温度为20℃）。
电力变压器通过绝缘电阻的测量，能够有效地发现某些绝缘问题及变压器的其他问题，例如绕组碰壳、碰铁芯、线圈之间短路等。
所以定期检修时或大修后。
都要测量绝缘电阻。
测量变压器绝缘电阻时，一般要测高压线圈对外壳、低压线圈对外壳、高压线圈对低压线圈之间的绝缘电阻，吊心检修时，还要测量穿心螺杆对铁芯的绝缘电阻。
测量电力变压器绝缘电阻一般选用2500V兆欧表，但测穿心螺杆对铁芯的绝缘电阻时，一般选用1000V兆欧表。
电力变压器的绝缘电阻受湿度和温度的影响较大。
湿度增加时，表面和内部吸收水分，泄露电流增大，绝缘电阻降低；温度升高时，带电质点因热运动加强而易导电，泄露电流增大，绝缘电阻降低。
所以，在不同温度下所测量的绝缘电阻的阻值不同，温度越高，绝缘电阻越低。
箱变绝缘等级
箱变绝缘等级全文共四篇示例，供读者参考第一篇示例：箱变绝缘等级是指箱变使用的绝缘材料的性能等级。
绝缘等级的高低直接影响了箱变的安全性能和稳定性，因此在箱变的设计和制造过程中，绝缘等级是一个非常重要的指标。
箱变是一种用于变压器配电系统中的设备，主要用于变压器的保护和控制。
箱变中需要使用各种绝缘材料来确保设备的安全运行，同时能够保证设备在恶劣环境下的稳定性。
绝缘材料的等级通常是根据其绝缘性能和热稳定性来确定的。
不同的绝缘材料有不同的抗击穿性能、耐高温性能和化学稳定性，因此在选择绝缘材料时需要根据箱变的使用环境和要求来进行选择。
箱变绝缘等级通常分为几个等级，包括A、B、F、H等级。
A级是最低的绝缘等级，通常用于一般的箱变设备；B级稍高一些，能够适应一些较为恶劣的工作环境；F级和H级则分别是高温绝缘和超高温绝缘等级，适用于一些需要长时间高温工作的箱变设备。
在箱变的设计和制造过程中，绝缘等级的选择是一个非常重要的环节。
一方面，选用合适的绝缘材料可以确保箱变设备在长时间高温工作下不会出现绝缘击穿、绝缘老化等问题，保证设备的安全性能；合适的绝缘等级也可以提高箱变设备的稳定性和可靠性，延长设备的使用寿命。
除了绝缘等级的选择，箱变的绝缘设计也是一个非常重要的环节。
在箱变的绝缘设计中，需要考虑到绝缘材料的厚度、排列方式、连接方式等因素，保证绝缘材料的密实性和连续性，避免绝缘故障的发生。
第二篇示例：箱变绝缘等级是指箱式变电站设备中所使用的绝缘材料及其绝缘性能等级。
箱变是一种用于小型变电站的设备，通常被安装在户外，用于将高压输电线路的电能降压并接入低压配电系统。
在箱变中，绝缘等级的选择至关重要，它直接关系到箱变的安全性能和稳定运行。
一般来说，箱变的绝缘等级通常是根据国家标准和行业规范进行设计和选择的。
绝缘等级通常被分为几个等级：A级、B级、C级、D 级等。
不同的绝缘等级代表着不同的绝缘性能和使用环境要求。
在箱变中，绝缘等级的选择是根据箱变所处的使用环境、电网电压等级、运行条件等因素进行考量的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
绝缘的温度等级分为A级E级B级F 级H级。
各绝缘等级具体允许温升标准如下：
a E B F H
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145
绝缘材料的绝缘等级指的是该材料耐受温度的等级，主要决定于他的性能。
变压器的绝缘等级也就在很大程度上，决定于材料的绝缘等级。
当然，需要说明的是：如，H级绝缘等级的干式变压器，是指他的绝缘系统是H级的，不一定所有绝缘材料都是H级的。
与发热体直接接触的绝缘，肯定是H级的（最高运行温度为180度）。
而远离发热体部位的，运行温度远低于180度的绝缘材料，你可以选择F级或B级的绝缘材料。
因此，我再次强调，变压器的绝缘等级，是指他的绝缘体系。
在变压器制造厂，只能用温升试验，来证明变压器的耐受温度和其他电气性能是符合标准的。
但，变压器到底能否在这个温度下，保证其寿命30年呢？
现在国内还没有一个权威的机构可以对变压器的绝缘等级作出判决。
但对绝缘材料是可以的。
在美国（如UL认证）或其他的欧洲（如米兰的CESI独立实验室）国家，也只能对小型的产品做寿命试验。
我在一份美国的杜邦公司的绝缘材料NOMEX的资料上看到他的技术方案是经过UL认证的。
其他的，我还真没有看到过相关的报道。
所以国内正规干式变压器制造厂，他是用引进**国家**公司的技术来说“我是能满足*级的绝缘等级的。
