【CN209957986U】一种经编机成圈机构【专利】
一种特里克提花经编机的成圈机构[实用新型专利]
![一种特里克提花经编机的成圈机构[实用新型专利]](https://img.taocdn.com/s3/m/e4a5819cf46527d3250ce036.png)
专利名称：一种特里克提花经编机的成圈机构专利类型：实用新型专利
发明人：王占洪,黄欢,朱晓宏
申请号：CN201420148477.X
申请日：20140331
公开号：CN203807699U
公开日：
20140903
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种特里克提花经编机的成圈机构，包括织针、针芯、沉降片和三把梳栉，所述的三把梳栉依次为第一贾卡梳栉、第二梳栉和第三梳栉，所述第二梳栉上的经纱由转动地安装在经编机机架上的第三盘头退绕提供，所述第三梳栉上的经纱由转动地安装在经编机机架上的第四盘头退绕提供，所述第一贾卡梳栉由两把分离式贾卡梳组成，所述两把分离式贾卡梳上的经纱分别由转动地安装在经编机机架上的第一盘头、第二盘头退绕提供。
所述织针为复合针。
本实用新型能编织高密度高档桌台布、床垫布等高密度经编织物，拓展了特里克经编机的应用领域，实现了织物的多样化。
申请人：常州市润源经编机械有限公司
地址：213145 江苏省常州市武进区经济开发区腾龙路2号
国籍：CN
代理机构：南京众联专利代理有限公司
代理人：陈磊
更多信息请下载全文后查看。
一种经编机[实用新型专利]
![一种经编机[实用新型专利]](https://img.taocdn.com/s3/m/07a66ff26bd97f192379e99c.png)
专利名称：一种经编机
专利类型：实用新型专利
发明人：徐文越,徐洁蓉
申请号：CN201520387544.8申请日：20150608
公开号：CN204661988U
公开日：
20150923
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种经编机，包括经编支架和收卷支架，收卷支架上朝向经编支架的一端设置有传递辊；收卷支架上远离经编支架的一端设置有收卷辊；收卷支架上位于传递辊与收卷辊之间设置有若干锁边机构组；任意一锁边机构组均包括一对锁边机构且任意一锁边机构组内的一对锁边机构呈对称分别设置于收卷支架的两侧；任意一锁边机构均包括上锁边棍和下锁边棍；任意一锁边机构内的上锁边棍和下锁边棍均呈上下对称设置且均转动连接于收卷支架；上锁边棍上和下锁边棍上均设置有若干锁边片；任意一锁边机构内上锁边棍上的锁边片与下锁边棍上的锁边片呈周期性抵接。
本实用新型经编织物在传递过程中，可以进行锁边，避免经编织物发生偏移。
申请人：海宁市圣马经编有限公司
地址：314000 浙江省嘉兴市海宁市马桥镇湖塘村
国籍：CN
更多信息请下载全文后查看。
一种经编机用牵拉卷取机构[发明专利]
![一种经编机用牵拉卷取机构[发明专利]](https://img.taocdn.com/s3/m/b2f61cde10661ed9ac51f3c4.png)
专利名称：一种经编机用牵拉卷取机构专利类型：发明专利
发明人：李晓磊
申请号：CN201910917424.7
申请日：20190926
公开号：CN110528165A
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本发明提出了一种经编机用牵拉卷取机构，其特征在于：包括机体外壳、若干牵引辊、收卷辊、工作电机和抽风装置，所述机体外壳内设有若干个牵引辊和收卷辊，所述机体外壳一侧设有工作电机，所述牵引辊和收卷辊与所述工作电机相连接，所述机体外壳远离工作电机的一侧设有抽风装置，所述抽风装置的抽风口位于机体外壳内部。
与现有技术相比，本发明提供的一种经编机用牵拉卷取机构，结构合理，通过高位牵引辊和低位牵引辊之间的相互配合，使得整个牵拉机构的牵拉力平衡稳定，抽风装置可以在牵引的同时，对经编织物上的一些绒毛、浮花和灰尘通过抽风的方式，吸入进料箱并收集。
申请人：海盐荣华经编有限公司
地址：314300 浙江省嘉兴市海盐县于城镇工业园区
国籍：CN
代理机构：杭州中利知识产权代理事务所(普通合伙)
代理人：徐展
更多信息请下载全文后查看。
一种经编机[发明专利]
![一种经编机[发明专利]](https://img.taocdn.com/s3/m/63dcebafb307e87100f696e2.png)
专利名称：一种经编机
专利类型：发明专利
发明人：赵美燕
申请号：CN201610483683.X 申请日：20160628
公开号：CN105947794A
公开日：
20160921
专利内容由知识产权出版社提供
摘要：本发明涉及一种经编机。
包括一开设有凹槽的底座，底座为长方形底座；四根平行设置的钢管，第一钢管、第二钢管、第三钢管和第四钢管，第一钢管、第二钢管、第三钢管和第四钢管均设于底座的凹槽内，且第一钢管焊接于底座一长侧边的内侧面，第四钢管焊接于底座另一长侧边的内侧面，第二钢管和第三钢管并排设置在底座凹槽的中间；两块钢板，两块钢板的其中一边分别焊接于底座两长侧边的外侧面，且钢板与水平地面间呈锐角。
本发明底座两长侧边的外侧面均设置一带倾斜角度的钢板，便于经编盘头的上下滚动；两长侧边都可以进行组装操作，与单独一个长侧边组装相比，大大节省了材料，降低了成本。
申请人：新昌县五羊机械厂
地址：312500 浙江省绍兴市新昌县澄潭镇枣元村
国籍：CN
代理机构：杭州浙科专利事务所(普通合伙)
代理人：吴秉中
更多信息请下载全文后查看。

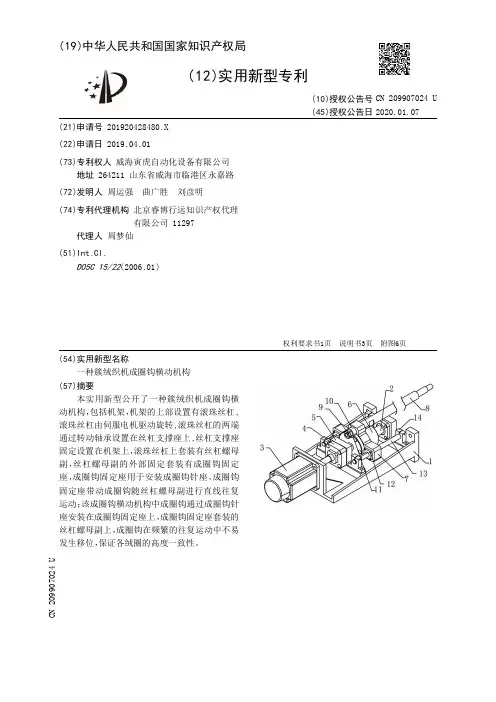

【CN209907024U】一种簇绒织机成圈钩横动机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920428480.X(22)申请日 2019.04.01(73)专利权人 威海寅虎自动化设备有限公司地址 264211 山东省威海市临港区永嘉路(72)发明人 周运强 曲广胜 刘彦明 (74)专利代理机构 北京睿博行远知识产权代理有限公司 11297代理人 周梦仙(51)Int.Cl.D05C 15/22(2006.01)(54)实用新型名称一种簇绒织机成圈钩横动机构(57)摘要本实用新型公开了一种簇绒织机成圈钩横动机构，包括机架，机架的上部设置有滚珠丝杠,滚珠丝杠由伺服电机驱动旋转,滚珠丝杠的两端通过转动轴承设置在丝杠支撑座上,丝杠支撑座固定设置在机架上，滚珠丝杠上套装有丝杠螺母副，丝杠螺母副的外部固定套装有成圈钩固定座，成圈钩固定座用于安装成圈钩针座，成圈钩固定座带动成圈钩随丝杠螺母副进行直线往复运动；该成圈钩横动机构中成圈钩通过成圈钩针座安装在成圈钩固定座上，成圈钩固定座套装的丝杠螺母副上，成圈钩在频繁的往复运动中不易发生移位，保证各绒圈的高度一致性。
权利要求书1页 说明书3页 附图6页CN 209907024 U 2020.01.07C N 209907024U权 利 要 求 书1/1页CN 209907024 U1.一种簇绒织机成圈钩横动机构，包括机架（1），机架（1）的上部设置有滚珠丝杠（2）, 滚珠丝杠（2）由伺服电机（3）驱动旋转, 滚珠丝杠（2）的两端通过转动轴承（4）设置在丝杠支撑座（5）上, 丝杠支撑座（5）固定设置在机架（1）上，滚珠丝杠（2）上套装有丝杠螺母副（6），其特征在于：所述丝杠螺母副（6）的外部固定套装有成圈钩固定座（7），成圈钩固定座（7）用于安装成圈钩针座（8），成圈钩固定座（7）带动成圈钩随丝杠螺母副（6）进行直线往复运动。
2.如权利要求1所述的一种簇绒织机成圈钩横动机构，其特征在于：所述成圈钩针座（8）的一端穿过成圈钩固定座（7）上部的安装孔并与成圈钩固定座（7）通过螺栓（9）固定连接，成圈钩针座（8）与成圈钩固定座（7）固定端的外部设置有垫圈（10），垫圈（10）卡接在丝杠螺母副（6）上部的缺口（11）内；成圈钩针座（8）的另一端用于安装成圈钩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920676196.4
(22)申请日 2019.05.13
(73)专利权人 卡尔迈耶（中国）有限公司
地址 213000 江苏省常州市武进区常武南
路518号
(72)发明人 肖腾
(74)专利代理机构 南京汇恒知识产权代理事务
所(普通合伙) 32282
代理人 房鑫磊
(51)Int.Cl.
D04B 23/00(2006.01)
D04B 27/00(2006.01)
(54)实用新型名称一种经编机成圈机构(57)摘要本实用新型公开了一种经编机成圈机构，包括槽针、针芯、保持片和导纱针；槽针绕其旋转中心做往复旋转运动，所述槽针包含针钩、沉降区域、过渡区域、针槽和针槽配合面；针芯保持静止，所述针芯包含工作边和配合边；保持片做水平往复直线运动或旋转运动，所述保持片包含脱圈边、沉降边和引导边；所述导纱针引导纱线做垫纱运动；所述配合边和针槽配合面的轮廓为同心圆弧，且同心圆弧的圆心为槽针的旋转中心；本实用新型省去了针芯的传动部件，节省大量成本，槽针与针芯的配合关系变得简单、可靠；针芯在装配过程中的调整工作量减小，针芯的工作区域较小，多出的位置可加宽以增加刚度，能够承
受更大的牵拉力。
权利要求书1页 说明书4页 附图9页CN 209957986 U 2020.01.17
C N 209957986
U
权 利 要 求 书1/1页CN 209957986 U
1.一种经编机成圈机构，包括槽针（1）、针芯（2）、保持片（3）和导纱针（4）；其特征在于：槽针（1）绕其旋转中心做往复旋转运动，所述槽针（1）包含针钩（7）、沉降区域（8）、过渡区域（9）、针槽（10）和针槽配合面（11）；针芯（2）保持静止，所述针芯（2）包含工作边（12）和配合边（13）；保持片（3）做水平往复直线运动或旋转运动，所述保持片（3）包含脱圈边（14）、沉降边（15）和引导边（16）；所述导纱针（4）引导纱线做垫纱运动；所述配合边（13）和针槽配合面（11）的轮廓为同心圆弧，且同心圆弧的圆心为槽针（1）的旋转中心。
2.根据权利要求1所述的一种经编机成圈机构，其特征在于，配合边（13）的轮廓圆弧半径小于针槽配合面（11）的轮廓圆弧半径。
3.根据权利要求1所述的一种经编机成圈机构，其特征在于，在靠近针芯（2）尖端的工作边（12）上形成有一块平滑的凸起。
2。
