浪涌抗扰度(Surge)测试

浪涌（冲击）抗扰度（Surge）1. 浪涌（冲击）抗扰度试验l.i概述浪涌抗扰度试验所依据的国际标准出IEC61000-4-5:2005,对应国家标准是GB/T17626.2:200X《电戲兼容试验和测虽技术浪涌（冲击）抗扰度试验》＜.浪涌（冲击）抗扰度试验就足模拟带来的十扰影响，但需要指出的足，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备岛斥绝缘能力的耐压试验.前者仅仅足模拟间接宙击的彫响（直接的雷击设备通帘都无法承受）。

1.2浪涌（冲击）抗扰度试验目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。

本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。

1.3浪涌（冲击）抗扰度试验应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统.貝冇减础EMC电磁兼容出版物的地位. 2. 术语和定义2.1浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性足先快速上升后缓慢下降。

2.2组合波信号发生器能产生1.2/50ps开路电压波形、8/20ps短路电流波形或10/700ps开路电压波形、5/320ps短路电流波形的信号发生器。

2.3耦介网络将能戢从一个电路传送到另一个电路的电路.2.4去耦网络用『防止施加到上的浪涌冲击影响其他不作试验的装遊设备或系统的电路。

2.5 （浪涌发生器的）等效输出阻抗开路电压蜂值与短路电流峰值的比值.2.6对称线垫模到共模转换损耗大于20dB的平衡对线。

3. 试检筹级及选择优先选择的试验等级范甬如表所示. 表试验等级1.试验等级应根据安装情况，安装类别如卜•：0类:保护良好的电气环境，常常在一间专用房间内。

所冇引入电缆都冇过电圧保护（第一级和第二级）・各电子设备职元山设计良好的接地系统相互连接. 并且该接地系统根木不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

1类：冇部分保护的电气环境所有引入宅内的电缆都有过电乐保护（第一级）.各设备由地线网络相垃良好连接.并J1该地线网络不会受电力设备或雷电的影响。

surge测试标准

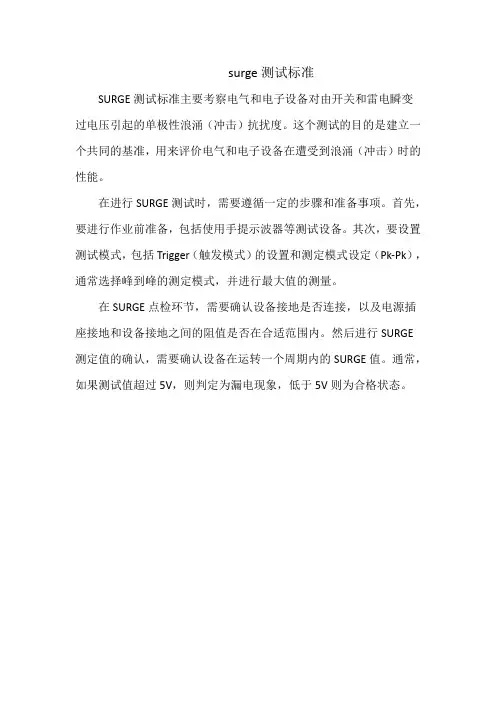

surge测试标准
SURGE测试标准主要考察电气和电子设备对由开关和雷电瞬变
过电压引起的单极性浪涌（冲击）抗扰度。

这个测试的目的是建立一个共同的基准，用来评价电气和电子设备在遭受到浪涌（冲击）时的性能。

在进行SURGE测试时，需要遵循一定的步骤和准备事项。

首先，要进行作业前准备，包括使用手提示波器等测试设备。

其次，要设置测试模式，包括Trigger（触发模式）的设置和测定模式设定（Pk-Pk），通常选择峰到峰的测定模式，并进行最大值的测量。

在SURGE点检环节，需要确认设备接地是否连接，以及电源插座接地和设备接地之间的阻值是否在合适范围内。

然后进行SURGE
测定值的确认，需要确认设备在运转一个周期内的SURGE值。

通常，如果测试值超过5V，则判定为漏电现象，低于5V则为合格状态。

浪涌抗扰度(Surge)测试之欧阳家百创编

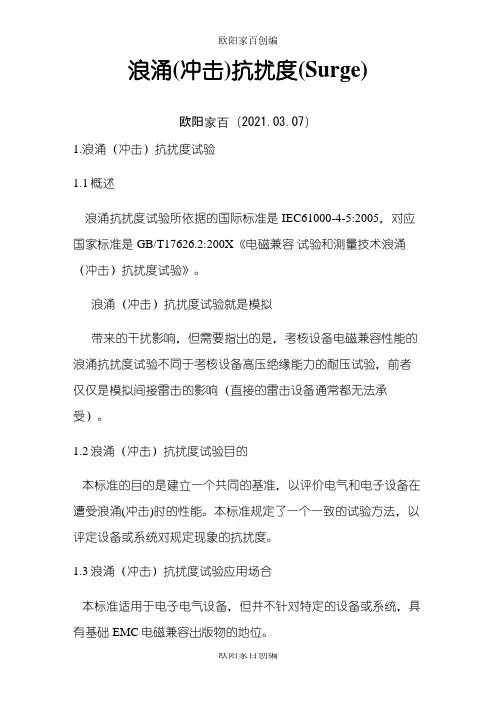

浪涌(冲击)抗扰度(Surge)欧阳家百（2021.03.07）1.浪涌（冲击）抗扰度试验1.1概述浪涌抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。

浪涌（冲击）抗扰度试验就是模拟带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。

1.2浪涌（冲击）抗扰度试验目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。

本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。

1.3浪涌（冲击）抗扰度试验应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统，具有基础EMC电磁兼容出版物的地位。

2.术语和定义2.1 浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性是先快速上升后缓慢下降。

2.2 组合波信号发生器能产生1.2/50μs开路电压波形、8/20μs短路电流波形或10/700μs 开路电压波形、5/320μs短路电流波形的信号发生器。

2.3 耦合网络将能量从一个电路传送到另一个电路的电路。

2.4 去耦网络用于防止施加到上的浪涌冲击影响其他不作试验的装置设备或系统的电路。

2.5（浪涌发生器的）等效输出阻抗开路电压峰值与短路电流峰值的比值。

2.6 对称线差模到共模转换损耗大于20dB的平衡对线。

3.试验等级及选择优先选择的试验等级范围如表1所示。

表1试验等级1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

所有引入电缆都有过电压保护（第一级和第二级）。

各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

浪涌抗扰度实验方法

浪涌抗扰度实验方法1.实验设备准备a.实验设备，包括要测试的电气设备和相关测试设备，如浪涌发生器、波形发生器、示波器等。

b.测量工具，如万用表、电压表、电流表等。

c.实验环境，包括电源、接地连接等。

2.参数设定a.根据要测试的电气设备的规格和要求，确定浪涌抗扰度实验的参数，包括浪涌电流幅值、浪涌电压幅值和测试频率等。

b.根据测试参数设定浪涌发生器和波形发生器。

3.连接电路a.将电气设备与浪涌发生器和波形发生器正确连接，确保连接牢固并符合电路连接要求。

b.确保实验环境中的电源和接地连接良好，并符合安全要求。

4.实验运行a.打开浪涌发生器，确保发生器正常工作。

b.调节浪涌发生器，产生符合测试要求的浪涌电流。

c.打开波形发生器，产生符合测试要求的浪涌电压波形。

d.观察电气设备的工作状态，记录测试过程中出现的异常情况。

e.在不同的测试参数下进行多次实验，以验证电气设备的浪涌抗扰度能力。

5.测试结果分析a.根据实验中观察到的异常情况和测量数据，对电气设备的浪涌抗扰度能力进行评估。

b.比较实验结果与设备规格和要求，判断设备是否符合浪涌抗扰度要求。

c.如有必要，对电气设备进行进一步调试和改进，以提高其浪涌抗扰度能力。

6.结论和总结a.根据实验结果，给出电气设备的浪涌抗扰度能力评价，并做出结论。

b.总结实验过程中的经验和教训，提出改进设备和实验方法的建议。

以上是一种浪涌抗扰度实验的基本方法，但不同的电气设备和测试要求可能会有所差异，因此在具体实验中，需要根据实际情况进行适当的调整和改进。

浪涌抗扰度(Surge)测试

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

所有引入电缆都有过电压保护（第一级和第二级）。

1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室内能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

互连电缆象户外电缆一样走线甚至连到高压设备上。

这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。

浪涌冲击抗扰度测试

浪涌冲击抗扰度测试1. 什么是浪涌冲击抗扰度测试？浪涌冲击抗扰度测试是一种用于评估电子设备在电力系统中遭受浪涌冲击时的稳定性和可靠性的测试方法。

浪涌冲击是由于突然的电压或电流变化引起的短暂能量峰值，可能对电子设备造成损坏或干扰。

通过进行浪涌冲击抗扰度测试，可以确定设备是否能够在这种环境下正常工作。

2. 浪涌冲击抗扰度测试的重要性在现代社会中，电子设备广泛应用于各个领域，如通信、能源、交通等。

这些设备往往需要在复杂且恶劣的电力环境下工作，例如雷击、开关操作等会导致电力系统出现瞬态过电压或过电流。

如果设备无法抵御这些突发事件带来的冲击，就会导致设备故障、数据丢失甚至人身安全事故。

因此，进行浪涌冲击抗扰度测试非常重要。

通过该测试可以评估设备对浪涌冲击的抵御能力，帮助设计人员改进设备的稳定性和可靠性，确保设备在电力系统中正常运行。

3. 浪涌冲击抗扰度测试的方法浪涌冲击抗扰度测试通常包括以下步骤：3.1 准备测试设备和环境首先，需要准备好要测试的电子设备、测试仪器以及相应的测量电路。

同时，还需要搭建符合标准要求的电力环境模拟装置。

3.2 设置测试参数根据标准要求以及实际情况，设置合适的测试参数。

这些参数包括浪涌电流或电压的幅值、上升时间、脉宽、频率等。

这些参数将决定设备在测试中所受到的冲击程度。

3.3 进行测试将待测设备与测试仪器连接，并按照标准规定的顺序和次数进行浪涌冲击抗扰度测试。

在每次冲击后，检查设备是否正常工作，记录任何异常现象。

3.4 分析结果根据测试数据和记录的异常现象，分析设备在不同条件下的表现。

评估设备对浪涌冲击的抵御能力，判断设备是否符合相关标准的要求。

4. 浪涌冲击抗扰度测试的标准浪涌冲击抗扰度测试的标准通常由国际电工委员会（IEC）和各个国家的电气安全认证机构制定。

其中，IEC 61000-4-5是最常用的浪涌冲击抗扰度测试标准。

该标准规定了浪涌冲击测试的参数、过程和要求。

根据不同类型的设备和应用领域，还有其他相关标准可以参考。

浪涌surge 共模、差模测试方法

浪涌surge 共模、差模测试方法
浪涌(surge)和过电压(transient)是电器产品测试中的两个关键概念。

其中，浪涌指短时间内电压快速变化，如雷电等因素引起的瞬间电压过高，而过电压指由于电源或其他原因导致的瞬间电压过高。

共模和差模都是针对信号的概念。

在信号传输过程中，会伴随着共模信号和差模信号，它们的测试是针对不同类型的干扰进行的。

共模信号是指信号相对于地面的电位差，也就是信号与地面之间的电压。

共模干扰是指由于接地、接口或信号线本身的不对称性等因素导致的电路中出现的电压干扰，是很常见的一种干扰。

差模信号是指两个信号之间的电压差，也就是信号间的差异。

差模干扰是指两个信号之间的电压差在电路中产生的干扰。

针对浪涌和过电压的共模和差模测试方法如下：
共模浪涌测试方法：将两个电极同时连接到电源的两个输出端口上，并将两个电极短接在一起，产生一个共模电压。

通过对产生的共模电压进行测量，检查是否出现了过高的浪涌电压。

差模浪涌测试方法：将两个电极分别连接到电源的两个输出端口上，通过两个电极之间的差分电压来检测浪涌电压。

共模过电压测试方法：在电路中产生一个共模电压，通过对共模电压进行测量，检查是否出现了过高的过电压。

差模过电压测试方法：在电路中产生两个差分电压，通过对差分电压进行测量，检查是否出现了过高的过电压。

总的来说，共模和差模测试是针对信号传输过程中出现的不同类型干扰进行的，而浪涌和过电压测试则是针对电路工作过程中出现的瞬间电压过高问题进行的。

浪涌抗扰度(Surge)测试

图6短路电流波形（5/320μs）（按GB/T 16927.1的波形规定）
表4波形参数的定义10/700μs—5/320μs
定义
根据ITU-T K系列和GB/T 16927.1
根据IEC 60469-1
波前时间
μs
半峰值时间
μs
上升时间
（10% ~ 90%）
μs
持续压
U—高压源；Rc—充电电阻；Cc—储能电阻；Rs—脉冲持续时间形成电阻；
Rm—阻抗匹配电阻；Lr—上升时间形成电感
图1组合波信号发生器的电路原理图（1.2/50μs—8/20μs）
为方便起见，定义浪涌信号发生器的等效输出阻抗为开路输出电压峰值与短路输出电流峰值之比。信号发生器的等效输出阻抗为2Ω。
信号发生器的特征与性能
等效输出阻抗：2Ω ± 10%；
短路电流峰值和开路电压峰值的关系见表3。
应该使用输出端浮地的信号发生器。
表2波形参数的定义1.2/50μs—8/20μs
定义
根据GB/T 16927.1
根据IEC 60469-1
波前时间
μs
半峰值时间
μs
上升时间
（10% ~ 90%）
μs
持续时间
（50% ~ 50%）
浪涌
1.浪涌（冲击）抗扰度试验
1.1概述
浪涌抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。
浪涌（冲击）抗扰度试验就是模拟
带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。

surge测试介绍

浪涌的抗干扰(SURGE)测试介绍1 浪涌的起因（1）雷击（主要模拟间接雷）：例如，雷电击中户外线路，有大量电流流入外部线路或接地电阻，因而产生的干扰电压；又如，间接雷击（如云层间或云层内的雷击）在线路上感应出的电压或电流；再如，雷电击中了邻近物体，在其周围建立了电磁场，当户外线路穿过电磁场时，在线路上感应出了电压和电流；还如，雷电击中了附近的地面，地电流通过公共接地系统时所引入的干扰。

（2）切换瞬变：例如，主电源系统切换时（例如补偿电容组的切换）产生的干扰；又如，同一电网中，在靠近设备附近有一些较大型的开关在跳动时所形成的干扰；再如，切换有谐振线路的晶闸管设备；还如，各种系统性的故障，例如设备接地网络或接地系统间产生的短路或飞弧故障。

2 试验的目的通过模拟试验的方法来建立一个评价电气和电子设备抗浪涌干扰能力的共同标准。

3 浪涌的模拟按照IEC61000-4-5（GB/T17626.5）标准的要求，要能分别模拟在电源线上和通信线路上的浪涌试验。

由于线路的阻抗不一样，浪涌在这两种线路上的波形也不一样，要分别模拟。

图1 综合波发生器简图注：U—高压电源, RS—脉冲持续期形成电阻, RC—充电电阻, Rm—阻抗匹配电阻, CC—储能电容, Lr—上升时间形成电感图2 综合试验波　波形规定）（a）1.2/50μs开路电压波形（按IEC601波前时间：T1=1.67×T=1.2μs±30％半峰值时间：T2=50μs±20％(b)8/20μs短路电流波形（按IEC601波形规定）波前时间：T1=1.25×T=8μs±30％半峰值时间：T2=20μs±20％（1）主要用于电源线路试验的1.2/50μs（电压波）和8/20μs（电流波）的综合波发生器ALK安规与电磁兼容网图6是综合波发生器的简图。

发生器的波形则见图7所示。

对试验发生器的基本性能要求是：开路电压波：1.2/50μs；短路电流波：8/20μs。

电磁兼容EMC测试：浪涌SURGE(surge test)共模、差模测试方法

电磁兼容EMC测试：浪涌SURGE(surge test)共模、差模测试方法浪涌是现实世界中的日常事件，可能对电子设备产生重大负面影响，这些影响包括数据损坏，设备永久性损坏以及在某些情况下甚至火灾。

可能由于各种原因而发生浪涌，但常见的电涌原因是：1.电器的电气开关，如冰箱，加热器和空调2.接线错误和短路3.雷击市场上有许多组件和设备旨在保护设备免受沿电源线或信号线发生的电涌。

这些设备统称为浪涌保护设备（或浪涌抑制器/放电器），旨在通过阻断或短路接地任何高于安全阈值的不需要的电压来限制提供给电气设备的电压。

这被称为钳位电压，但在为您的产品选择电涌保护器件时，这不是唯一要考虑的特性。

钳位/触发电压这指定了什么尖峰电压将导致电涌保护器内的保护元件从受保护的线路转移不需要的能量。

较低的钳位电压可以提供保护，但有时可以缩短器件的预期寿命。

大连续工作电压（MCOV）这是可以在电涌保护器的端子之间连续施加的大RMS电压。

大额定电压顾名思义，这是指浪涌保护装置在完全发生故障之前可以承受的绝对大电压尖峰，许多不同的电涌保护装置在上述特征方面不同，因此更适合于某些应用。

以下是一些较常见的电涌保护装置的简要说明。

瞬态电压抑制二极管（TVS）或Trans orb瞬态电压抑制二极管也是已知的硅雪崩二极管（SAD）。

它们是一种可以限制电压尖峰的齐纳二极管。

TVS二极管具有快速限制作用但具有相对低的能量吸收能力，因此更常用于高速但低功率电路（例如数据通信）。

如果脉冲保持在器件的额定值范围内，则瞬态抑制二极管的预期寿命非常长。

金属氧化物压敏电阻（MOV）金属氧化物变阻器本质上是可变电阻器。

当MOV高于其额定电压（通常是正常电路电压的3到4倍）时，MOV可以传导大电流。

MOV具有有限的预期寿命，并且在暴露出大的瞬态或许多较小的瞬态时会降低。

当发生退化时，金属氧化物变阻器的触发电压继续下降。

MOV通常与热熔丝串联连接，以便在发生灾难性故障之前熔断器断开。

浪涌抗扰度(Surge)测试资料

浪涌抗扰度(S u r g e)测试1) “´”可以是高于、低于或在其它等级之间的等级。

该等级可以在产品标准中规定。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

所有引入电缆都有过电压保护（第一级和第二级）。

1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室内能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

浪涌测试方法

浪涌测试（Surge Test）是一种用于评估电气设备和系统的抗浪涌能力的测试方法。

浪涌测试主要针对设备在电源系统中突发的瞬态电压波动或电流冲击进行测试，以验证设备是否能够正常运行并保持稳定。

以下是常见的浪涌测试方法：
1. 模拟浪涌测试：使用专门的浪涌测试仪器（如浪涌发生器）产生瞬态电压或电流，并将其施加到被测试设备的电源或信号线上，观察设备的反应和性能。

这种方法主要用于评估设备的耐压和耐冲击能力。

2. 真实环境浪涌测试：在实际工作环境中模拟电源系统中可能出现的浪涌情况，例如突然断电、电源开关操作等，观察设备的响应和稳定性。

这种方法更接近真实工作条件，可以更准确地评估设备的可靠性。

3. 标准浪涌测试：根据国际或行业标准制定的浪涌测试规范，如IEC 61000-4-5，对设备进行标准化的浪涌测试。

这种方法可以提供一致性的测试结果，并与其他设备进行比较。

在进行浪涌测试时，需要注意以下几点：
- 测试设备必须符合安全规范，测试前需确保设备和人员的安全。

- 根据被测试设备的特性和应用环境，选择适当的浪涌测试方法和参数。

- 在测试过程中，记录并分析设备的响应和性能数据，如电压波形、电流波形等。

- 进行多次测试以获得可靠的结果，并与规范或标准进行比较。

浪涌测试是一项重要的电气测试，可以帮助确保设备和系统在面对电源突发情况时的稳定性和可靠性。

具体的测试方法和步骤应根据被测试设备的要求和标准来确定。

浪涌抗扰度(Surge)测试

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间。

所有引入电缆都有过电压保护（第一级和第二级）。

1类：有部分保护的电气环境所有引入室的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

在电力设施，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

互连电缆象户外电缆一样走线甚至连到高压设备上。

这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。

这时在电子设备以外，没有系统性结构的接地网，接地系统仅由管道、电缆等组成。

浪涌抗扰度(Surge)测试.doc

浪涌抗扰度(Surge)测试.浪涌(冲击)抗扰度(Surge)1.浪涌（冲击）抗扰度试验1.1概述浪涌抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。

1.2浪涌（冲击）抗扰度试验目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。

本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。

1.3浪涌（冲击）抗扰度试验应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统，具有基础EMC电磁兼容出版物的地位。

2.术语和定义2.1 浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性是先快速上升后缓慢下降。

2.2 组合波信号发生器能产生 1.2/50μs开路电压波形、8/20μs 短路电流波形或10/700μs开路电压波形、5/320μs短路电流波形的信号发生器。

2.3 耦合网络将能量从一个电路传送到另一个电路的电路。

2.4 去耦网络用于防止施加到上的浪涌冲击影响其他不作试验的装置设备或系统的电路。

2.5（浪涌发生器的）等效输出阻抗开路电压峰值与短路电流峰值的比值。

2.6 对称线差模到共模转换损耗大于20dB的平衡对线。

3.试验等级及选择优先选择的试验等级范围如表1所示。

表1试验等级等级开路试验电压（±10%）kV10.521.032.044.0´1)特殊1)“´”可以是高于、低于或在其它等级之间的等级。

该等级可以在产品标准中规定。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

eft和surge测试工程标准

eft和surge测试工程标准该标准旨在规范和统一eft和surge测试工程的实施过程，确保测试结果的准确性和可靠性。

本标准适用于各类电子设备的测试，包括但不限于家电、通信设备、计算机和工控设备等。

一、引言测试是确保电子设备符合相关标准和要求的重要环节之一。

而在测试过程中，eft（电快速瞬态）和surge（浪涌）测试被认为是最具挑战性和最重要的环节之一，因此需要建立统一的测试工程标准。

二、术语和定义2.1 eft测试：对电子设备进行电快速瞬态测试，以模拟设备在电网电压瞬时变化时的耐受能力。

2.2 surge测试：对电子设备进行浪涌测试，以模拟设备在电网中频瞬时电压升高时的耐受能力。

三、测试设备和环境要求3.1 测试设备3.1.1 eft测试设备应符合相关的国家和行业标准要求，确保测试的准确性和可靠性。

3.1.2 surge测试设备应符合相关的国家和行业标准要求，确保测试的准确性和可靠性。

3.2 测试环境3.2.1 eft测试应在标准的电源网络环境下进行，确保测试结果的可比性。

3.2.2 surge测试应在标准的电源网络环境下进行，确保测试结果的可比性。

四、测试过程4.1 测试步骤4.1.1 eft测试步骤：步骤一：准备测试设备，包括电源、加载设备等。

步骤二：连接测试设备至电源和被测试设备。

步骤三：设置测试参数，包括测试频率、测试时间等。

步骤四：进行测试，记录测试结果。

步骤五：分析测试结果，评估设备的耐受能力。

4.1.2 surge测试步骤：步骤一：准备测试设备，包括电源、加载设备等。

步骤二：连接测试设备至电源和被测试设备。

步骤三：设置测试参数，包括测试波形、测试电流等。

步骤四：进行测试，记录测试结果。

步骤五：分析测试结果，评估设备的耐受能力。

4.2 测试标准4.2.1 eft测试应符合国家和行业相关标准的要求，例如IEC 61000-4-4等。

4.2.2 surge测试应符合国家和行业相关标准的要求，例如IEC 61000-4-5等。

浪涌测试标准

浪涌抗扰度测试规范The specification of surge immunity test目次前言77测试要求...........................................................66性能判据...........................................................35 浪涌试验原理......................................................24测试条件...........................................................23术语及符号.........................................................12 引用标准..........................................................11 范围..............................................................前言本标准根据国际标准IEC61000-4-5“Electromagnetic compatibility(EMC) Part 4:Testing and measurement techniques Section 5:Sruge immunity test”、ETS300 386标准、GB/T 17626.5--1999 “浪涌（冲击）抗扰度试验”编制而成。

本规范主要介绍浪涌抗扰性试验的试验电平、性能判据、试验设备、试验方法等内容。

浪涌抗扰度测试规范1 范围本标准规定了浪涌抗扰度测试的术语、试验方法。

本标准适用于于公司所有产品的电源端：直流端、交流端；以及各类信号端：用户线端口、E1端口、串口等的浪涌抗扰度测试。

eft和surge测试工程标准

根据您提供的主题“eft和surge测试工程标准”，我将按照深度和广度的要求进行全面评估，并据此撰写一篇有价值的文章。

1. EFT和Surge测试工程标准概述在现代工程领域中，电子产品的安全性和稳定性测试至关重要。

EFT （电涌冲击测试）和Surge（浪涌测试）是两种常见的电气性能测试方法，用于评估电子设备对于电源线传输中的暂态电涌和浪涌的抵抗能力。

这两种测试工程标准可以帮助设计工程师和制造商确保他们的产品在电气环境干扰下依然能够正常工作，并且在一定程度上对于设备的寿命和安全性都具有关键性的影响。

2. EFT和Surge测试工程标准的实施原理EFT测试是通过在电源线上注入短脉冲来评估设备对于电源线瞬态电涌干扰的抗干扰能力。

而Surge测试则是通过在电源线上注入长脉冲来模拟雷击或开关操作等情况下的电源线浪涌，以评估设备对于浪涌干扰的抗干扰能力。

3. EFT和Surge测试的标准要求按照国际性质的标准规范，EFT和Surge测试工程标准包括IEC 61000-4-4和IEC 61000-4-5。

IEC 61000-4-4规定了EFT测试的实施条件、测试设备和测试程序，并强调了测试设备需要具备的特性和要求。

IEC 61000-4-5也规定了Surge测试的实施条件、测试设备和测试程序，以及测试设备的相关要求。

4. EFT和Surge测试工程标准的重要性EFT和Surge测试工程标准是非常重要的，因为这些测试可以帮助制造商评估他们的产品在电气环境干扰下的功能稳定性和安全性。

在电子设备被投入市场之前，通过执行EFT和Surge测试，可以帮助设计工程师和制造商发现潜在的问题，并及时进行修正和改进。

5. 个人观点和理解作为一名经验丰富的工程师，我认为EFT和Surge测试工程标准的实施对于电子产品的安全性和可靠性具有极大的帮助。

这些测试可以帮助制造商验证他们的产品在面临电气环境干扰时的实际表现，确保产品可以在客户的使用环境下正常工作并且具有良好的用户体验。

surge浪涌抗扰度测试

surge浪涌(冲击)抗扰度试验2007-06-08amo 点击: 5414surge浪涌(冲击)抗扰度试验浪涌(冲击)抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验Electromagnetic compatibility----Testing and measurement techniques Surge immunity testGB/T17626.5-1999Idt IEC 61000-4-5:19941 范围本标准目的是为建立一个共同的基准以评定设备在遭受来自电力线和互连线上高能量骚扰时的性能在试验室试验的任务就是找出EUT在规定的工作状态下工作时,对由于开头或雷电作用所产生的有一定危害电平的浪涌电压的反应.2. 引用标准GB/T4365-1995 电磁兼容术语GB/T 16927.1 –1997 高压试验技术第一部分:一般试验要求IEC 469-1:1987 脉冲技术和设备第一部分:脉冲术语和定义3. 概述3.1 开关瞬态系统开关瞬态与以下内容有关:A) 主电源系统切换骚扰,例如电容器组的切换B) 配电系统内在仪器附近的轻微开关动作或者负荷变化C) 与开关装置有关的谐振电路,如晶闸管D) 各种系统故障,例如对设备组接地系统的短路和电弧故障3.2 雷电瞬态雷电产生浪涌电压的主要原理如下:A) 直接雷击于外部电路,注入的大电流流过接地电阻或外部电路阻抗而产生电压B) 在建筑物内,外导体上产生感应电压和电流的间接雷击C) 附近直接对地放电的雷电入地电流耦合到设备组接地系统的公共接地路径3.3 瞬态的模拟A) 信号发生器的特性应尽可能地模拟上述现象B) 如果干扰源与受试设备的端口在同一线路中,例如在电源网络中,那么信号发生器在受试设备的端口能够模拟一个低阻抗源C) 如果干扰源与受试设备的端口不在同一线路中,那么信号发生器能够模拟一个高阻抗源4 定义4.1 平衡线balanced lines一对被对称激励的导体,其差模到共模的转换损失小于20dB4.2 耦合网络coupling network将能量从一个电路传到另一个电路的电路4.3 去耦合网络 decoupling network用于防止施加到EUT上的浪涌影响其他不作试验的装置,设备或系统的电路4.4 持续时间 duration规定波形或特征存在或持续的时间4.5 EUT equipment under test受试设备4.6 波前时间 front time浪涌电压的波前时间T1是一个虚拟参数,定义为30%峰值和90%峰值两点之间所对应时间间隔T的1.67 倍浪涌电流的波前时间T1是一个虚拟参数,定义为10%峰值和90%峰值两点之间所对应时间间隔T的1.25 倍4.7 抗扰度immunity装置设备或系统面临电磁骚扰不降低运行性能的能力4.8 电气设备组electrical installation用来实现某种特殊目的或多种目的并有协调特性的一组有并电气设备4.9 互连线 interconnection linesI/O 线;通信线;平衡线;4.10 第一级保护 primary protection防止大部分能量超越指定界面传播的措施4.11 上升时间rise time脉冲瞬时值首次从给定下限值上升到给定上限值所经历的时间4.12 第二级保护 secondary protection抑制从第一级保护让通的能量的措施,它可以是一个特殊装置,也可以是EUT固有的特性4.13 浪涌surge沿线路传送的电流,电压或功率的瞬态波,其特性是先快速上升后缓慢下降4.14 系统system通过执行规定的功能来达到待定的目标的,由相互依赖部分组成的集合4.15半峰值时间T2 time to half value T2浪涌的半峰值时间T2是一个虚拟参数,定义为虚拟起点O1和电压下降到半峰值时的时间间隔4.16瞬态transient在两相邻稳态之间变化的物理或物理现象,其变化时间小于所关注的时间尺度5 试验等级优先选择的试验等级的范围.等级开路试验电压(±10%)KV1 0.52 1.03 2.04 4.0* 特定6.试验设备6.1 组合波信号发生器(1.2/50us~8/20us)6.1.1 组合波信号发生器的特征与性能开路输出电压:至少在0.5KV~4.0KV范围内能输出开路输出电压容差: ±10%短路输出电流:至少在0.25KA~2.0KA范围内能输出短路输出电流容差: ±10%6.1.2 信号发生器特性的校验6.2 符合CCCITT的10/700us试验信号发生器6.2.1 信号发生器的特征与性能开路输出电压:至少在0.5KV~4.0KV范围内能输出开路输出电压容差: ±10%短路输出电流:至少在12.5A~100A范围内能输出短路输出电流容差: ±10%6.2.2 信号发生器特性的校验6.3 耦合/去耦网络6.3.1 用于交/直流电源线的耦合/去耦网络(仅适用于组合波信号发生器)6.3.1.1 用于电源线的电容耦合在接入电源去耦网络的同时,还可以通过电容耦合将试验电压按线-线或线-地方式加入耦合/去耦网络的额定参数:耦合电容C:9uF或18uF电源去耦电感L:1.5mH6.3.1.2 用于电源线的电感耦合6.3.2 用于互连线的耦合/去耦网络6.3.2.1 用于互连线的电容耦合对非屏蔽一平衡I/O线路,当电容耦合对该线上的通信功能没有影响时,适用此方法电容耦合/去耦网络的额定参数:耦合电容C:0.5uF电源去耦电感L:20mH6.3.2.2 用气体放电管耦合用气体放电管进行的耦合可以通过并联电容来改善耦合/去耦网络的额定参数:耦合电阻Rm2: n*25欧(n>=2)气体放电管:90V去耦电感L:20mH6.3.3 其他耦合方法7. 试验布置7.1 试验设备受试设备,辅助设备.电缆.耦合装置,信号发生器,去耦网络/保护装置7.2 EUT电源试验的配置如果没有其他规定,EUT和耦合/去耦网络之间的电源线长度为2m为模拟典型耦合阻抗,在某些情部下,试验时必须使用附加的规定电阻7.3 非屏蔽不对称工作互连线试验的配置7.4 非屏蔽对称工作互连线/通信线试验的配置此时耦合是由气体放电管来完成的7.5 屏蔽线试验的配置7.6 施加电位差的试验配置7.7 其它试验配置7.8 试验条件试验布置;试验程序8.试验程序8.1试验室参考条件8.1.1气候条件-------环境温度: 15℃~35℃-------相对湿度: 10%~75%-------大气压力: 86Kpa~106Kpa8.1.2 电磁条件实验室的电磁条件应能保证EUT正常运行,使试验结果不受影响8.2 在实验室内施加浪涌试验应根据试验方案进行,方案中应规定以下内容:信号发生器和其他使用的设备试验等级信号发生器浪涌的极性信号发生器的内外触发试验次数:在选定点至少加五次正极性和五次负极性重复率:最快为每分钟一次受试的输入端和输出端EUT的典型工作状态向线路施加浪涌的顺序交流电源时的相角9 试验结果和试验报告。

浪涌测试规范2

本规范主要介绍浪涌抗扰性试验的试验电平、性能判据、试验设备、试验方法等内容。

浪涌抗扰度测试规范1范围本标准规定了浪涌抗扰度测试的术语、试验方法。

本标准适用于于公司所有产品的电源端：直流端、交流端；以及各类信号端：用户线端口、E1端口、串口等的浪涌抗扰度测试。

浪涌测试规范2

本规范主要介绍浪涌抗扰性试验的试验电平、性能判据、试验设备、试验方法等内容。

浪涌抗扰度测试规范1范围本标准规定了浪涌抗扰度测试的术语、试验方法。

本标准适用于于公司所有产品的电源端：直流端、交流端；以及各类信号端：用户线端口、E1端口、串口等的浪涌抗扰度测试。
