浪涌(冲击)抗扰度试验介绍-姜宁浩
浪涌抗扰度(Surge)测试
浪涌（冲击）抗扰度（Surge）1. 浪涌（冲击）抗扰度试验l.i概述浪涌抗扰度试验所依据的国际标准出IEC61000-4-5:2005,对应国家标准是GB/T17626.2:200X《电戲兼容试验和测虽技术浪涌（冲击）抗扰度试验》＜.浪涌（冲击）抗扰度试验就足模拟带来的十扰影响，但需要指出的足，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备岛斥绝缘能力的耐压试验.前者仅仅足模拟间接宙击的彫响（直接的雷击设备通帘都无法承受）。
1.2浪涌（冲击）抗扰度试验目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。
1.3浪涌（冲击）抗扰度试验应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统.貝冇减础EMC电磁兼容出版物的地位. 2. 术语和定义2.1浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性足先快速上升后缓慢下降。
2.2组合波信号发生器能产生1.2/50ps开路电压波形、8/20ps短路电流波形或10/700ps开路电压波形、5/320ps短路电流波形的信号发生器。
2.3耦介网络将能戢从一个电路传送到另一个电路的电路.2.4去耦网络用『防止施加到上的浪涌冲击影响其他不作试验的装遊设备或系统的电路。
2.5 （浪涌发生器的）等效输出阻抗开路电压蜂值与短路电流峰值的比值.2.6对称线垫模到共模转换损耗大于20dB的平衡对线。
3. 试检筹级及选择优先选择的试验等级范甬如表所示. 表试验等级1.试验等级应根据安装情况，安装类别如卜•：0类:保护良好的电气环境，常常在一间专用房间内。
所冇引入电缆都冇过电圧保护（第一级和第二级）・各电子设备职元山设计良好的接地系统相互连接. 并且该接地系统根木不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：冇部分保护的电气环境所有引入宅内的电缆都有过电乐保护（第一级）.各设备由地线网络相垃良好连接.并J1该地线网络不会受电力设备或雷电的影响。
新版浪涌(冲击)抗扰度试验标准浅析
新版浪涌(冲击)抗扰度试验标准浅析Analysis of the New Surge(Shock)Immunity Test Standard孔强强,宋庆军,谭晨,王美霞,王庆民(国家半导体及显示产品质量检验中心(山东),山东济宁272000)Kong Qiang-qiang,Song Qing-jun,Tan Chen,Wang Mei-xia,Wang Qing-min(NationalSemiconductor&Display Products Quality Inspection Center(Shandong),Shandong Jining272000)摘要：浪涌(冲击)抗扰度试验是电子电器产品电磁兼容试验中的一个基本检验项目，用于评价电子电气设备在遭受浪涌(冲击)时的性能。
新版浪涌(冲击)抗扰度试验标准已于2020年1月1日实施，该文解读总结新版标准的差异变化，指出在试验等级、试验设备、试验配置及试验程序中的标准变化及注意事项，为相关检验检测人员和为相关生产企业在设计产品是能根据最新试验标准进行产品设计提供参考。
关键词：雷击浪涌；抗扰度；试验等级；标准差异中图分类号：TM835文献标识码：A文章编号：1003-0107(2020)02-0044-04Abstract:The surge(shock)immunity test is a basic inspection item in the electromagnetic compatibility test of electronic and electrical products.It is used to evaluate the performance of electronic and electrical equipment when subjected to a surge(shock).The new version of the surge(shock)immunity test standard has been im-plemented on January1,2020.This article briefly summarizes the differences and changes in the new version of the standard,and points out the standard changes and attention in the test level,test equipment,test confi-guration and test procedures.Matters to provide reference for relevant inspection and testing personnel and for relevant manufacturing enterprises to design products in accordance with the latest test standards when designing products.Key words:Lightning surge;immunity;test level;standard deviationCLC number:TM835Document code:A Article ID：1003-0107(2020)02-0044-040引言随着科技的不断发展，各种电气和电子设备被社会各领域广泛使用，实际应用中各类电气设备的电磁抗扰和电磁干扰问题也日益突出。
浪涌(冲击)抗扰度试验
浪涌（冲击）抗扰度试验浪涌（冲击）抗扰度试验就是模拟雷击带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。
浪涌（冲击）抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。
本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。
本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。
1、试验等级2、试验配置1) 试验设备试验配置包括设备：－受试设备（EUT）；－辅助设备（AE）；－电缆（规定类型和长度）；－耦合去耦网络；－组合波信号发生器；－耦合网络/保护装置；－当试验频率较高（如经过气体放电管耦合）和对屏蔽电缆测试时，需要金属接地参考平板。
只有EUT的典型安装有金属接地参考平面，试验时连接到接地参考平面才是必须的。
2) EUT电源端试验的配置1.2/50µs的浪涌经电容耦合网络加到EUT电源端上（见图7、图8、图9和图10）。
为避免对同一电源供电的非受试设备产生不利影响，并为浪涌波提供足够的去耦阻抗，以便将规定的浪涌施加到受试线缆上，需要使用去耦网络。
如果没有其它规定，EUT和耦合/去耦网络之间的电源线长度不应超过2m。
本标准规定，只有直接连接到交流和直流电源系统的端口才被认为是电源端口。
3、试验程序1) 实验室参考条件为了使环境参数对试验结果的影响减至最小，试验应在8.1.1和8.1.2规定的气候和电磁环境基准条件下进行。
2) 气候条件除非通用标准，行业标准和产品标准有特别规定，实验室的气候条件应该在EUT和试验仪器各自的制造商规定的仪器正常工作的一切范围内。
如果相对湿度很高,以至于在EUT和试验仪器上产生凝露，则不应进行试验。

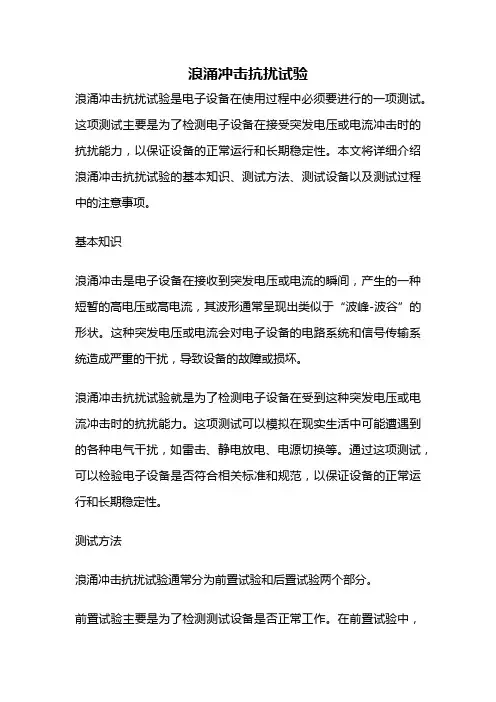

浪涌冲击抗扰试验
浪涌冲击抗扰试验浪涌冲击抗扰试验是电子设备在使用过程中必须要进行的一项测试。
这项测试主要是为了检测电子设备在接受突发电压或电流冲击时的抗扰能力，以保证设备的正常运行和长期稳定性。
本文将详细介绍浪涌冲击抗扰试验的基本知识、测试方法、测试设备以及测试过程中的注意事项。
基本知识浪涌冲击是电子设备在接收到突发电压或电流的瞬间，产生的一种短暂的高电压或高电流，其波形通常呈现出类似于“波峰-波谷”的形状。
这种突发电压或电流会对电子设备的电路系统和信号传输系统造成严重的干扰，导致设备的故障或损坏。
浪涌冲击抗扰试验就是为了检测电子设备在受到这种突发电压或电流冲击时的抗扰能力。
这项测试可以模拟在现实生活中可能遭遇到的各种电气干扰，如雷击、静电放电、电源切换等。
通过这项测试，可以检验电子设备是否符合相关标准和规范，以保证设备的正常运行和长期稳定性。
测试方法浪涌冲击抗扰试验通常分为前置试验和后置试验两个部分。
前置试验主要是为了检测测试设备是否正常工作。
在前置试验中，需要使用专门的测试设备对测试系统进行校准，以确保测试结果的准确性和可靠性。
在进行前置试验时，需要使用特殊的浪涌发生器，产生模拟的浪涌冲击信号，并通过专门的测试仪器进行测量和分析。
后置试验则是为了检测电子设备的抗扰能力。
在后置试验中，需要将电子设备接入测试系统，并对其进行浪涌冲击测试。
在测试过程中，需要使用专门的浪涌发生器产生模拟的浪涌冲击信号，并通过专门的测试仪器对设备的抗扰能力进行测量和分析。
测试设备浪涌冲击抗扰试验需要使用专门的测试设备，包括浪涌发生器和浪涌测试仪。
浪涌发生器是一种专门用于产生模拟浪涌冲击信号的设备。
它通常由一个高压脉冲发生电路、一个多路开关和一个浪涌发生器组成。
浪涌发生器的输出信号可以模拟各种浪涌冲击波形，如标准浪涌波、快速浪涌波等。
浪涌测试仪是一种专门用于对电子设备进行浪涌冲击测试的仪器。
它通常由一个浪涌发生器、一个电压电流传感器和一个数据采集器组成。
浪涌抗扰度(Surge)测试
1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。
各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。
电子设备有与其他设备完全隔离的电源。
开关操作在室内能产生干扰电压。
浪涌电压不能超过500V。
2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。
设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
电子设备的电源主要靠专门的变压器来与其他线路隔离。
本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。
浪涌电压不能超过1kV。
3类：电源电缆和信号电缆平行敷设的电气环境。
设备组通过电力设备的公共接地系统接地该接地。
系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。
受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。
互连电缆可以有一部分在户外但紧靠接地网。
设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。
浪涌电压不能超过2kV。
4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。
电子设备和电气设备可能使用同一电源网络。
互连电缆象户外电缆一样走线甚至连到高压设备上。
这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。
浪涌冲击抗扰试验
浪涌冲击抗扰试验
浪涌冲击抗扰试验是指在电子设备的使用过程中，如雷击、电涌等高电压瞬变事件出现时，设备自身或与其它设备之间可能会产生的电路冲击环境下，评估设备的抗扰性能的测试。
浪涌冲击试验属于EMC（电磁兼容性）测试的一种，目的是为了验证设备在受到电磁干扰时，能否正常工作，保证设备安全、稳定地运行。
这种测试用于电力、照明、工业自动化、电气控制和通信等领域的设备，如家用电器、电脑、数据中心、汽车电子设备等。
该测试模拟电子设备在连接或断开电源时可能出现的电涌和浪涌现象。
电流的瞬时高峰值很高，可能会烧坏设备。
经过此测试，设备能够达到一定的电磁兼容性标准，并测量其鲁棒性和过渡反应。
测试方法包括浪涌测试和冲击测试，前者模拟设备在连接电源时可能出现的电流增加；冲击测试模拟为在电流较大的情况下，设备停止工作时突然切换的变化。
在进行浪涌和冲击测试时，需要使用精密测试仪器进行测试。
这些测试仪器可以检测到浪涌电流和冲击电压的幅值、上升时间和持续时间等参数。
测试过程中需要重新连接电源，以会产生浪涌和冲击电压，测试仪器记录这些数据并进行数据分析，以确定设备的抗浪涌和抗冲击能力。
总之，浪涌冲击抗扰试验具有极高的测试精度和重要性。
通过该测试，能够有效评估电子设备的兼容性，减少因各种电磁干扰事件导致的故障，并加强设备的抗扰性和稳定性。
浪涌冲击抗扰度测试
浪涌冲击抗扰度测试1. 什么是浪涌冲击抗扰度测试？浪涌冲击抗扰度测试是一种用于评估电子设备在电力系统中遭受浪涌冲击时的稳定性和可靠性的测试方法。
浪涌冲击是由于突然的电压或电流变化引起的短暂能量峰值，可能对电子设备造成损坏或干扰。
通过进行浪涌冲击抗扰度测试，可以确定设备是否能够在这种环境下正常工作。
2. 浪涌冲击抗扰度测试的重要性在现代社会中，电子设备广泛应用于各个领域，如通信、能源、交通等。
这些设备往往需要在复杂且恶劣的电力环境下工作，例如雷击、开关操作等会导致电力系统出现瞬态过电压或过电流。
如果设备无法抵御这些突发事件带来的冲击，就会导致设备故障、数据丢失甚至人身安全事故。
因此，进行浪涌冲击抗扰度测试非常重要。
通过该测试可以评估设备对浪涌冲击的抵御能力，帮助设计人员改进设备的稳定性和可靠性，确保设备在电力系统中正常运行。
3. 浪涌冲击抗扰度测试的方法浪涌冲击抗扰度测试通常包括以下步骤：3.1 准备测试设备和环境首先，需要准备好要测试的电子设备、测试仪器以及相应的测量电路。
同时，还需要搭建符合标准要求的电力环境模拟装置。
3.2 设置测试参数根据标准要求以及实际情况，设置合适的测试参数。
这些参数包括浪涌电流或电压的幅值、上升时间、脉宽、频率等。
这些参数将决定设备在测试中所受到的冲击程度。
3.3 进行测试将待测设备与测试仪器连接，并按照标准规定的顺序和次数进行浪涌冲击抗扰度测试。
在每次冲击后，检查设备是否正常工作，记录任何异常现象。
3.4 分析结果根据测试数据和记录的异常现象，分析设备在不同条件下的表现。
评估设备对浪涌冲击的抵御能力，判断设备是否符合相关标准的要求。
4. 浪涌冲击抗扰度测试的标准浪涌冲击抗扰度测试的标准通常由国际电工委员会（IEC）和各个国家的电气安全认证机构制定。
其中，IEC 61000-4-5是最常用的浪涌冲击抗扰度测试标准。
该标准规定了浪涌冲击测试的参数、过程和要求。
根据不同类型的设备和应用领域，还有其他相关标准可以参考。
GBT 17626.5-2019浪涌(冲击)抗扰度试验培训
3 参考地
不受任何接地配置影响的、视为导电的大地的部分， 其电位约定为零。
4 上升时间 Tr
脉冲瞬时值首次从脉冲幅值的10%上升到90%所经 历的时间。
5 二次保护
对通过一次保护后的能量进行抑制的措施。 （可以是单独的装置，也可以是EUT本身的特性）
术语、定义、缩略语
1 浪涌（冲击）
沿线路或电路传播的电流、电压或功率的瞬态波, 其待征是先快速上升后缓慢下降。
2 电源端口（新增）
为设备或相关设备提供电源而使其正常工作的导 线或电缆的端口。
3 对称线
差模到共模转换损耗大于20 dB的平衡对线。
5 验证
用于检査试验设备系统（如试验发生器和互连电 缆），以证明测试系统正常工作的一整套操作。
4 瞬态
在两相邻稳定状态之间变化的物理量或物理现象， 其变化时间小于所关注的时间尺度。
• 规定了设备对由开关和雷电瞬变过电压引起的单极性浪涌（冲击）的抗扰度要求、试验方法和推荐的试验 等级范围，规定了不同环境和安装状态下的几个试验等级。本部分提出的要求适用于电气和电子设备。
• 目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
• 本部分不对受试设备耐高压的绝缘能力进行试验。本部分不考虑直击雷的雷电流的直接注入。
电磁兼容试验和测量技术 浪涌(冲击)抗扰度试验
目录
CONTENTS
新旧对比 范围及瞬态概述 术语、定义、缩略语 实验等级 实验设备 实验配置 实验程序 仪器校准
新旧对比
• 增加3个新定义：耦合/去耦网络、波前时间、电源端口；修改了2个定义：持续时间、互连线 • 增加了缩略语（见3.2）; • 增加了线-线与线-地的试验等级（见表1,）; • 修改了对1.2/50μs-8/20μs波形参数的定义（见表2,2008版的表2）； • 增加了对发生器特性的校准方法的描述（见6.2.3）； • 删除了关于10/700μs组合波发生器的描述; • 修改了耦合/去耦网络的选择流程图； • 修改了对于用于交/直流电源的CDN的要求。 • 増加了关于CDN的EUT端口的开路电压峰值和短路电流峰值之间的关系。 • 增加了关于CDN的校准； • 删除了关于高速通信线的试验配置的描述;
浪涌抗扰度试验
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载浪涌抗扰度试验地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容浪涌冲击抗扰度测试及整改参考浪涌冲击抗扰度测试及整改参考1. 浪涌冲击形成的机理电磁兼容领域所指的浪涌冲击一般来源于开关瞬态和雷击瞬态。
系统开关瞬态与以下内容有关：a ）主电源系统切换骚扰，例如电容器组的切换；b ）配电系统内在仪器附近的轻微开关动作或者负荷变化；c ）与开关装置有关的谐振电路，如晶闸管；d ）各种系统故障，例对设备组接地系统的短路和电弧故障。
雷击瞬态雷电产生浪涌（冲击）电压的主要原理如下：a）直接雷击于外部电路（户外），注入的大电流流过接地电阻或外部电路阻抗而产生电压；b）在建筑物内、外导体上产生感应电压和电流的间接雷击（即云层之间或云层中的雷击或击于附近物体的雷击，这种雷击产生的磁场）；c）附近直接对地放电地雷电入地电流耦合到设备组接地系统的公共接地路径。
当保护装置动作时，电压和电流可能发生迅速变化，并可能耦合到内部电路。
2. 试验内容：对电气和电子设备的供电电源端口、信号和控制端口在受到浪涌（冲击）干扰时的性能进行评定。
3 .试验目的：评定设备在遭受到来自电力线和互连线上高能量浪涌（冲击）骚扰时产品的性能。
4.试验发生器（ HYPERLINK"/zt500640/Product_12532783.html" 雷击浪涌发生器）a）信号发生器特性应尽可能地模拟开关瞬态和雷击瞬态现象；b）如果干扰源与受试设备的端口在同一线路中，例如在电源网络中（直接耦合），那么信号发生器在受试设备的端口能够模拟一个低阻抗源；c）如果干扰源与受试设备的端口不在同一线路中（间接耦合），那么信号发生器能够模拟一个高阻抗源。
浪涌抗扰度试验报告模板
浪涌抗扰度试验报告模板一、试验目的浪涌（冲击）抗扰度试验是为了评价产品在外界突发电压（浪涌）或电流（冲击）冲击时的抗扰度能力，检验产品的稳定性和可靠性。
二、试验标准三、试验仪器和设备1.波形发生器：具备浪涌（冲击）脉冲生成能力，能够发生设定的电压和电流脉冲；2.示波器：用于监测被试产品的电压和电流响应；3.隔离变压器：用于隔离试验回路和电源；4.试验设备：包括被试产品、连接线和负载等。
四、试验步骤1.准备被试产品：按照使用说明或产品规格将被试产品连接至试验设备；2.设置试验参数：根据产品的额定电压和冲击等级等要求，设置试验仪器的波形参数和电压/电流能量等；3.进行试验：通过波形发生器发生设定的浪涌（冲击）脉冲，记录被试产品的电压和电流响应，并观察产品的稳定性和功能是否正常；4.重复试验：按照要求进行多次试验，以验证产品在不同冲击条件下的抗扰度能力；5.处理试验数据：整理试验数据，包括电压/电流波形图、产品响应情况和试验结果等；6.分析试验结果：根据试验数据和产品规格，评估被试产品的浪涌（冲击）抗扰度能力是否达到要求；7.编写试验报告：将试验步骤、数据和结果等整理成试验报告。
五、试验结果与结论根据试验数据分析以及产品规格要求，得出以下试验结果与结论：1.被试产品在设定的浪涌（冲击）冲击下，电压/电流波形响应符合规定的要求；2.被试产品在浪涌（冲击）冲击后，功能和稳定性正常，无明显故障；3.被试产品的浪涌（冲击）抗扰度能力符合产品规格要求。
六、试验总结与建议根据试验结果和评估1.被试产品在浪涌（冲击）抗扰度试验中表现稳定可靠，具备良好的抗扰度能力；2.针对试验过程中出现的问题或产品设计存在的不足，提出改进意见和建议，以提高产品的浪涌（冲击）抗扰度能力。
七、参考资料1.国际电工委员会（IEC）标准；2.被试产品的使用说明或产品规格。
浪涌抗扰度(Surge)测试资料
浪涌抗扰度(S u r g e)测试1) “´”可以是高于、低于或在其它等级之间的等级。
该等级可以在产品标准中规定。
1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。
各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。
电子设备有与其他设备完全隔离的电源。
开关操作在室内能产生干扰电压。
浪涌电压不能超过500V。
2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。
设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
电子设备的电源主要靠专门的变压器来与其他线路隔离。
本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。
浪涌电压不能超过1kV。
3类：电源电缆和信号电缆平行敷设的电气环境。
设备组通过电力设备的公共接地系统接地该接地。
系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。
受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。
互连电缆可以有一部分在户外但紧靠接地网。
设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。
浪涌电压不能超过2kV。
4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。
电子设备和电气设备可能使用同一电源网络。
浪涌抗扰度(Surge)测试
1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室的电缆都有过电压保护（第一级）。
各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。
电子设备有与其他设备完全隔离的电源。
开关操作在室能产生干扰电压。
浪涌电压不能超过500V。
2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。
设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
电子设备的电源主要靠专门的变压器来与其他线路隔离。
本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。
浪涌电压不能超过1kV。
3类：电源电缆和信号电缆平行敷设的电气环境。
设备组通过电力设备的公共接地系统接地该接地。
系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
在电力设施，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。
受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。
互连电缆可以有一部分在户外但紧靠接地网。
设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。
浪涌电压不能超过2kV。
4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。
在电力设施，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。
电子设备和电气设备可能使用同一电源网络。
互连电缆象户外电缆一样走线甚至连到高压设备上。
这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。
这时在电子设备以外，没有系统性结构的接地网，接地系统仅由管道、电缆等组成。
(05)浪涌抗扰度试验的要点及其对策(53页)
2009-9-14
QIANZHENYU
19
③即使同样做设备的雷击浪涌抗扰度试验，不同的试验方 法和试验目的所用的耦合/去耦网络参数是不同的。例如， 用于电源线抗差模干扰的试验，由于线路阻抗很低，标准 规定其耦合电容用18μF，发生器的内阻用2Ω，这代表了 低电压电源网络的信号源差模阻抗。对抗共模干扰试验， 标准规定要在发生器的输出回路中串联一个10Ω的电阻， 把它作为低电压电源网络的信号源共模阻抗。对于其他一 些试验，例如信号线上的雷击浪涌抗扰度试验，由于信号 线阻抗比电源线要高出许多，因此发生器要附加一个40Ω 的串联电阻，用以代表在其他线路上（除电源线外）的对 地阻抗。
2009-9-14
QIANZHENYU
3
1 雷击浪涌试验的提出 雷击是普通的物理现象，据统计，全世界有4万多个雷暴中 心，每天有 8 百万次雷击，这意味着每秒钟有 100 次左右的 雷击发生。因此，电气和电子设备的抗击浪涌试验对于评 定设备的电源线、输入/输出线、通信线在遭受高能量脉冲 干扰时可建立一供同的依据。
2009-9-14
QIANZHENYU
6
2.1 用于电源线路试验的综合波发生器 用于电源线路上试验的浪涌发生器又称“综合波发生器（或 组合波发生器） ” ，这是指在一个发生器里可提供两个波 形：发生器输出开路的时候提供电压波；发生器输出短路 的时候提供电流波。由于将两个波形“综合”在一个发生器 里发生，所以这个发生器被称为是“综合波发生器”。
QIANZHENYU
9
标准对综合波发生器的基本要求是： 开路输出电压（±10%）：0.5kVP至4kVP 短路输出电流（±10%）：0.25kAP至2kAP 发生器内阻：2Ω（这是联系开路电压波和短路电流波的 关键） 可附加电阻10Ω或40Ω，以形成12Ω或42Ω 的内阻 浪涌输出极性：正/负 浪涌移相范围：0°～360°（浪涌输出与电源同步时） 最大重复频率：至少每分钟1次
浪涌的抗干扰测试介绍
浪涌的抗干扰测试介绍浪涌抗干扰测试是指对电气设备在受到浪涌电压干扰时的抗干扰能力进行测试的过程。
浪涌电流通常是由于突发的电压变化引起的，比如雷击、电路切换等。
这些突发的电压变化可以对电气设备和系统造成严重的损害，因此浪涌抗干扰测试非常重要。
浪涌抗干扰测试主要用于评估电气设备在浪涌电流干扰下的性能，以判断设备是否能正常工作并保持其正常的功能。
测试过程需要模拟出不同幅值和频率的浪涌电流，并将其施加到设备上，通过监测设备的工作状态和性能来评估其抗干扰能力。
浪涌抗干扰测试通常包括以下几个方面：1.浪涌电压发生器：用于产生模拟的浪涌电压，并通过接线盒将其与被测试设备连接。
2.电压传感器：用于监测被测试设备上的电压变化情况，以确定设备在受到浪涌电流干扰时的响应。
3.电流传感器：用于监测被测试设备上的电流变化情况，以确定设备在受到浪涌电流干扰时的响应。
4.浪涌抑制器：用于限制被测试设备上的浪涌电流，以防止对设备造成损坏。
在进行浪涌抗干扰测试时，可以采取以下步骤：1.设置测试参数：包括浪涌电流的幅值和频率等。
这些参数应根据实际情况和设备的要求来确定。
2.连接测试设备：将浪涌电压发生器的输出与被测试设备连接，并确保连接正确和可靠。
3.施加浪涌电流：根据设定的测试参数，开始施加浪涌电流到被测试设备上。
4.监测设备响应：通过电压传感器和电流传感器监测被测试设备上的电压和电流变化，记录设备的响应情况。
5.分析测试结果：根据被测试设备的响应情况，评估设备的抗干扰能力。
如果设备在测试过程中表现正常且无明显故障，则说明其具有较好的抗干扰能力。
浪涌抗干扰测试的结果可以用来指导设计和改进电气设备和系统的抗干扰能力，以确保其在现实应用中的可靠性和稳定性。
同时，测试结果也可以用于设备的选择和采购，以满足特定的抗干扰要求。
总之，浪涌抗干扰测试是一项重要的测试方法，用于评估电气设备在浪涌电流干扰下的性能和可靠性。
通过这项测试，可以提高设备的抗干扰能力，减少设备故障和损坏的风险，保证设备在不同工作环境下的稳定性和可靠性。
浪涌抗扰度实验报告
浪涌抗扰度实验报告实验报告：浪涌抗扰度实验一、实验目的本实验旨在探究浪涌抗扰度，即电气设备在遭受电源电压不稳定时是否能够正常工作，以及其对电气设备的影响。
二、实验原理浪涌抗扰度是指电气设备在电源电压不稳定时的抗干扰能力。
电气设备的电源电压不稳定可能导致设备损坏，因此衡量电气设备的浪涌抗扰度是非常重要的。
在实验中，我们通过模拟电源电压波动和干扰来测试设备的浪涌抗扰度。
三、实验材料和设备1.实验设备：浪涌抗扰度测试设备2.被测试电气设备：如计算机、音响等四、实验步骤1.设置浪涌抗扰度测试设备，连接电源和被测试电气设备。
2.打开被测试电气设备，保持其正常工作状态。
3.调节浪涌抗扰度测试设备，产生不稳定的电源电压波动和干扰。
4.观察被测试电气设备是否受到波动和干扰的影响，如停止工作、出现故障等情况。
5.记录实验数据，并分析测得的结果。
五、实验结果与分析通过实验，我们测试了不同电气设备的浪涌抗扰度。
以下是实验结果的示例：1.计算机：在电源电压波动和干扰时，计算机正常工作，没有出现停止工作或故障等情况。
2.音响：在电源电压波动和干扰时，音响出现声音失真、杂音等现象，但整体上能够正常工作。
根据实验结果，我们可以得出结论：计算机具有较高的浪涌抗扰度，能够在电源电压波动和干扰时正常工作；而音响的浪涌抗扰度较低，容易受到电源电压的影响。
六、实验总结通过本次实验，我们探究了电气设备的浪涌抗扰度。
实验结果表明，不同电气设备具有不同的浪涌抗扰度，这对于设备的使用和维护都具有重要意义。
在实际应用中，我们应该根据电气设备的浪涌抗扰度选用相应的电源环境，并对电源进行稳定控制，以确保设备的正常运行。
此外，在实验过程中，我们还发现了浪涌抗扰度测试设备的重要性。
通过该设备，我们可以模拟各种电源电压波动和干扰情况，提前了解设备在不稳定电源条件下的表现，从而采取相应的措施进行保护和调整。
综上所述，本次实验对于加深我们对浪涌抗扰度的理解，提高我们对电气设备选择和维护的能力具有重要意义。
消防电子产品与浪涌（冲击）抗扰度试验
消防电子产品与浪涌(冲击)抗扰度试验消防电子产品与浪涌（冲击）抗扰度试验全瑞济到子巍李瑞地宁沈剐公安龆沈剐消防磁究赝Ｈ００３ｌ关键调：溺黪魄予产酗：滚涌（冲击）；常蜕婀题ｔ抗干扰溺防电孑产黼俸为消防系统的邀臻组成部分．荤已被霹入《巾华人民藏豢Ｉ围消防法》，一直以来蓬勃发展，被广泛瑰用～ｊ：各个消防爨缆中。
为保＿：卫人民的生命和财产立６Ｆｒ汗玛勘势。
虎于消防镦予产晶的巍用领域广泛，所以消阮电予产娲的现煽应用环境比较笈魏，存猩翦诸多外界干扰阏漾。
这魑＝｝：抗茏时笼剿不瓣响麓消防电予产鼹的缆常运行。
出≯消防电予严晶漆身的特性决定了它瓣备种电千扰俗号的敏感性。
其巾渤于大功率开菠切换、配呶系统的负荷变化和霉击镣产生的瞬变过电压引起的浪潲（冲蔼）干扰楚消防电子产品成用环境中较常冕的～种干扰。
返种平撬博煎接或间接地通过消酾电子产黼的电源线鞠储号线搀入设茜内鄯，辩搁荚豹电予和电器电路产懋不闽箨度的影响，轻则可弓ｌ超消防电子产晶ｉ＿｝＿ｌ蹴遨行辩常、产妻Ｉ三故障、甚至发嫩漾动作现豫；燕刚“嘟对设备产生破坏性搦密，皴使整个系统禽痿，甚至出越研产生火诧。
弓ｌ起火灾。
多年Ⅳ来，渤滚潲（Ｉ巾击）予扰导致的消断电子产晶受到干扰所弓ｌ超的攀战屡见不鳞，严蘸缝禽淤防电子产鼹的照常使闵和人民的生命和鼢产旋全。
阏此，灞辫电子产黼的浪浦（冲击）抗扰度设计就变豹茏洳隧婴。
为了考核和测跋谗樊产品的浪涌（冲击）抗：ｌｉ执性能，栩艘ｆ》勺围家貅准也｛！｜ｌ【增绷ｒ对消防漱子产晶械浪涌（冲击）干扰的试验项目。
疆前，大部分獯要的消断电孑产品都程进行媛竣试骏。
总结这魃产龋在淑溯（冲击）抗撬艘试骏中翳出现的问题和所采取的抗千抗措施等试骏情况．笔者总绒如．『一些经验。
希整就棚关情况与辩夫絮交流一一Ｆ。
ｌ浪涌。
中击）抗扰度试验方法浚项试验出组台被（混食）绍号笈生黎（１，２，５０烨～８Ｉ＿ｆ２０涔）攥拟予扰源产像干扰绍譬。
籁源躞圈如圈ｌ所示。
它能够产生１．２，５０岭Ⅳ开路电聪波形和副２０雌黼路电流波形。
浪涌冲击抗扰度试验介绍姜宁浩
浪涌（冲击）抗扰度试验介绍国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室姜宁浩1.目的与应用场合1.1概述浪涌抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X 《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。
浪涌抗扰度试验就是模拟雷击带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。
1.2目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。
本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。
1.3应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统，具有基础EMC出版物的地位。
2.术语和定义2.1 浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性是先快速上升后缓慢下降。
2.2 组合波信号发生器能产生1.2/50μs开路电压波形、8/20μs短路电流波形或10/700μs开路电压波形、5/320μs 短路电流波形的信号发生器。
2.3 耦合网络将能量从一个电路传送到另一个电路的电路。
2.4 去耦网络用于防止施加到上的浪涌冲击影响其他不作试验的装置设备或系统的电路。
2.5（浪涌发生器的）等效输出阻抗开路电压峰值与短路电流峰值的比值。
2.6 对称线差模到共模转换损耗大于20dB的平衡对线。
3.试验等级及选择优先选择的试验等级范围如表1所示。
试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。
,浪涌冲击抗扰度试验
,浪涌冲击抗扰度试验
浪涌冲击抗扰度试验是一种对电气设备进行测试的方法，用于评估其对浪涌电压冲击的抗扰度能力。
在试验中，通过给设备施加短时间高电压浪涌，观察设备是否能正常工作，并评估其抗扰度能力是否符合相应的标准要求。
试验中的浪涌电压冲击可以是由雷电、电源开关、电机开关等引起的突然电压变化。
通过施加不同幅值和波形的浪涌电压冲击，可以评估设备在不同电压脉冲下的抗扰度能力。
通常，试验中会使用标准化的浪涌电压脉冲波形，并根据设备的特性和所在的工作环境选择合适的试验条件。
浪涌冲击抗扰度试验的目的是验证设备在面对浪涌电压冲击时的可靠性和稳定性。
通过进行这种试验，可以帮助设备制造商了解设备的工作极限和稳定性，确保其在实际使用过程中不会受到浪涌电压引起的故障或损坏。
在进行浪涌冲击抗扰度试验时，需要使用专业的试验设备和仪器，如浪涌发生器、浪涌电压计等。
同时，需要根据相关标准要求，确保试验的准确性和可靠性。
试验结果通常以设备的抗扰度等级、试验条件和数据记录等形式进行报告和评估。
总之，浪涌冲击抗扰度试验是评估电气设备对浪涌电压冲击的抗扰度能力的一种方法，旨在验证设备的可靠性和稳定性，以确保其在实际工作环境中的正常运行。
高清枪浪涌(冲击)抗扰度测试报告(模板)
高清枪浪涌(冲击)抗扰度实验报告一、实验准备工作a.实验准备：12V稳压源、智能型雷击浪涌发生器、智能型雷击耦合/去耦网络、监视器实验前提：正常情况下12v供电正常，监视器显示正常，实验用高清枪未改动。
b.实验准备：12V稳压源、智能型雷击浪涌发生器、智能型雷击耦合/去耦网络、监视器实验前提：正常情况下12v供电正常，监视器显示正常，实验用高清枪电源端加陶瓷气体放电管加一个电感和一个压敏电阻c.实验准备：12V稳压源、智能型雷击浪涌发生器、智能型雷击耦合/去耦网络、监视器实验前提：正常情况下12v供电正常，监视器显示正常，实验用高清枪电源端加陶瓷气体放电管加两个电感和两个压敏电阻d.实验准备：12V稳压源、智能型雷击浪涌发生器、智能型雷击耦合/去耦网络、监视器实验前提：正常情况下12v供电正常，监视器显示正常，实验用高清枪电源端加陶瓷气体放电管加三个电感和三个压敏电阻二、实验仪器A仪器名称:智能型雷击浪涌发生器仪器型号:SG-5006G仪器厂家:苏州泰思特电子科技有限公司B仪器名称:智能型雷击耦合/去耦网络仪器型号:SGN-5010G仪器厂家:苏州泰思特电子科技有限公司三、实验对象系统板: 10—001-v2.0电源板: 10-003-v2Sensor板: 131四、实验端口a.供电电源线端口五、检验方法使用交流电网电源供电的设备，浪涌（冲击）抗扰度限值应符合GB/T 17626.5-2008中的规定，AC电源端口:线-线等级2、线-地等级3；其他供电\信号线端口: 线-地等级2。
对于实际使用长度小于10m的数据电缆可以不进行试验。
试验期间，被测样品允许画质变差，但不应损坏、故障或发生状态改变。
试验后设备应正常工作。
六、实验配置对于线-线耦合，浪涌应通过18uf的电容耦合，如上图所示。
对于线-地耦合，浪涌应通过9uF的电容再串联一个10R的电阻耦合，所上图所示七：测试方法实验a、b、c、d按上图连接A、施加在直流电源端和互连线上的浪涌次数应负极性各5次；B、连续脉冲间的时间间隔：1分钟或更短；C、选择实验等级，设置参数（试验电压、极性、试验时间）；D、选择耦合线路（L、PE、N）每项分别单独、组合测试；E、试验过程中观察EUT运行现象，作好试验纪录；九:实验结果a.等级一：0.5kv 实验一次正负各打一次L——N实验用高清枪未改动，flash芯片烧掉，MP1496电源芯片烧掉，实验枪死掉且不能恢复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浪涌（冲击）抗扰度试验介绍国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室姜宁浩1.目的与应用场合1.1概述浪涌抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X 《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。
浪涌抗扰度试验就是模拟雷击带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。
1.2目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。
本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。
1.3应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统，具有基础EMC出版物的地位。
2.术语和定义2.1 浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性是先快速上升后缓慢下降。
2.2 组合波信号发生器能产生1.2/50μs开路电压波形、8/20μs短路电流波形或10/700μs开路电压波形、5/320μs 短路电流波形的信号发生器。
2.3 耦合网络将能量从一个电路传送到另一个电路的电路。
2.4 去耦网络用于防止施加到上的浪涌冲击影响其他不作试验的装置设备或系统的电路。
2.5（浪涌发生器的）等效输出阻抗开路电压峰值与短路电流峰值的比值。
2.6 对称线差模到共模转换损耗大于20dB的平衡对线。
3.试验等级及选择优先选择的试验等级范围如表1所示。
试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。
所有引入电缆都有过电压保护（第一级和第二级）。
各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。
1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。
各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。
电子设备有与其他设备完全隔离的电源。
开关操作在室内能产生干扰电压。
浪涌电压不能超过500V。
2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。
设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
电子设备的电源主要靠专门的变压器来与其他线路隔离。
本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。
浪涌电压不能超过1kV。
3类：电源电缆和信号电缆平行敷设的电气环境。
设备组通过电力设备的公共接地系统接地该接地。
系统几乎都会遇到由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。
受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。
互连电缆可以有一部分在户外但紧靠接地网。
设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。
浪涌电压不能超过2kV。
4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。
在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。
电子设备和电气设备可能使用同一电源网络。
互连电缆象户外电缆一样走线甚至连到高压设备上。
这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。
这时在电子设备以外，没有系统性结构的接地网，接地系统仅由管道、电缆等组成。
浪涌电压不能超过4kV。
5类：在非人口稠密区电子设备与通信电缆和架空电力线路连接的电气环境。
所有这些电缆和线路都有过电压（第一级）保护。
在电子设备以外，没有大范围的接地系统（暴露的装置）。
由接地故障（电流达10Ka）和雷电（电流达100Ka）引起的干扰电压是非常高的。
试验等级4包括了这一类的要求（见下表）。
X类:在产品技术要求中规定的特殊环境。
试验等级的选择(取决安装条件)1~4类：1.2/50μs(80/20μs)第5类：对电源线端口和短距离信号电路/线路端口：1.2/50μs(80/20μs)1~5类：对对称通信线路：10/700μs(5/320μs)源阻抗应与各有关试验配置中标注的一样。
4.试验设备规定了两种类型的组合波信号发生器，并根据受试端口的类型，有各自特殊的应用。
对于连接到对称通信线的端口，应使用10/700μs的组合波信号发生器。
对于其他情况，特别是连接到电源线和短距离信号互连线的端口，应使用1.2/50μs的组合波信号发生器。
4.1 1.2/50μs的组合波信号发生器施加到EUT上的波形应满足标准的规定。
波形的规定采用开路电压和短路电流，并应在未连接的情况下测量。
对于交流或直流供电的产品，浪涌应施加到交流或直流电源线上，输出必须满足表6和表7的规定。
对于浪涌由信号发生器的输出端直接输出的情况，其输出波形应满足表2的规定。
当连接到EUT时，不要求信号源的输出波形和耦合/去耦网络的输出波形同时满足要求。
但在无EUT 连接的情况下，波形的规定应该被满足。
信号发生器应产生的浪涌波形：开路电压波前时间1.2μs；开路电压半峰值时间50μs；短路电流波前时间8μs；短路电流半峰值时间20μs。
图1为1.2/50μs组合波信号发生器的电路原理图。
选择不同元件R S1、R S2、Rm、Lr和Cc的值，以使信号发生器产生1.2/50μs的电压浪涌（开路状态下）和8/20μs的电流浪涌（短路情况）。
U—高压源；Rc—充电电阻；Cc—储能电阻；Rs—脉冲持续时间形成电阻；Rm—阻抗匹配电阻；Lr—上升时间形成电感图1 组合波信号发生器的电路原理图（1.2/50μs—8/20μs）为方便起见，定义浪涌信号发生器的等效输出阻抗为开路输出电压峰值与短路输出电流峰值之比。
信号发生器的等效输出阻抗为2Ω。
信号发生器的特征与性能极性：正/负；相位偏移：随交流电源相角在0°~360°变化；重复率：每分钟至少一次；开路输出电压峰值：至少在0.5kV~4.0kV范围内能输出；浪涌电压波形：见图2和表2；开路输出电压容差：见表3；短路输出电流峰值：与电压峰值相关（见表2和表3）；浪涌电流波形：见图3和表2；短路输出电流容差：见表3；等效输出阻抗：2Ω ± 10%；短路电流峰值和开路电压峰值的关系见表3。
应该使用输出端浮地的信号发生器。
表2 波形参数的定义 1.2/50μs —8/20μs表3 开路电压峰值和短路电流峰值的关系波前时间：T 1=1.67×T =1.2μs ±30% 半峰值时间：T 2=50μs ±20%注：耦合/去耦网络输出端的开路电压波形可能存在较大的下冲，基本上同图2所示的曲线。
图2 未连接CDN 的信号发生器输出端的开路电压波形（1.2/50μs ）（按GB/T 16927.1的波形规定）波前时间：T1=1.25×T=8μs±20%半峰值时间：T2=20μs±20%注：30%的下冲规定只适用于信号发生器的输出端。
在耦合/去耦网络的输出端，没有下冲或过冲的限制。
图3 未连接CDN的信号发生器输出端的短路电流波形（8/20μs）（按GB/T 16927.1的波形规定）4.2 10/700μs的组合波信号发生器信号发生器应产生的浪涌波形：开路电压波前时间10μs；开路电压半峰值时间700μs。
图4为10/700μs组合波信号发生器的电路原理图。
选择不同的元件值，以使信号发生器产生10/700μs的浪涌。
U—高压源；Rc—充电电阻；Cc—储能电容；Rs—脉冲持续时间形成电阻；Rm—阻抗匹配电阻；Cs—上升时间形成电容；S1—使用外部匹配电阻时，开关闭合图4 组合波信号发生器的电路原理图（10/700µs-5/320µs）（根据ITU K系列标准）信号发生器的特征与性能极性：正/负；重复率：每分钟至少一次；开路输出电压峰值：至少在0.5kV~4.0kV范围内能输出；浪涌电压波形：见图5和表4；开路输出电压容差：见表5；短路输出电流峰值：与电压峰值相关（见表4和表5）；短路输出电流容差：见表5；等效输出阻抗：40Ω ± 10%（仅对信号发生器的输出端）。
注：等效输出阻抗通常包括内部电阻Rm1（15Ω）和Rm2（25Ω）。
电阻Rm2可以被旁路、并联或短路，当用于多路耦合时，也可被外部耦合电阻代替，见图14。
波前时间：T1=1.67×T=10μs±30%半峰值时间：T2=700μs±20%图5 开路电压波形（10/700μs）（按GB/T 16927.1的波形规定）波前时间：T1=1.25×T=5μs±20%半峰值时间：T2=320μs±20%注：在GB/T 16927.1中，波形规定为5/320μs，而在IEC 60469-1中规定为4/300μs。
另外，这个波形是在图4开关S1打开情况下测量的。
图6 短路电流波形（5/320μs）（按GB/T 16927.1的波形规定）表4 波形参数的定义 10/700μs—5/320μs表5 开路电压峰值和短路电流峰值的关系注：在图4开关S1打开情况下测量短路电流峰值。
短路电流峰值和开路电压峰值的关系见表5。
在我们实验室中使用的组合波信号发生器的外形如下图：4.3 耦合/去耦网络每个耦合/去耦网络（CDN）都包括去耦网络和耦合元件，示例见图7到图15。
组合波信号发生器图7 交/直流线上电容耦合的试验配置实例；线-线耦合（见7.2）组合波信号发生器图8 交/直流线上电容耦合的试验配置实例；线-地耦合（见7.2）组合波信号发生器图9 交流线（三相）上电容耦合的试验配置实例；线L3-线L1耦合（见7.2）组合波信号发生器图10 交流线（三相）上电容耦合的试验配置实例；线L3-地耦合（见7.2）组合波信号发生器1）开关S1：线-地，置于“0”；线-线，置于“1”～“4”。
2）开关S2：试验时置于“1”～“4”，但与S1不在相同的位置。
3）L=20mH，R L为L的电阻部分。
图11 非屏蔽不对称的互连线配置实例；线-线/线-地耦合（见7.3），用电容耦合组合波信号发生器4）开关S1：线-地，置于“0”；线-线，置于“1”～“4”。
5）开关S2:试验时置于“1”～“4”但与S1不在相同的位置。
6）L=20mH，RL为L的电阻部分。
图12 非屏蔽不对称的互连线配置实例；线-线/线-地耦合（见7.3），用气体放电管耦合组合波信号发生器7）开关S1：线-地，置于“0”；线-线，置于“1”～“4”。
