跟我学统一建模语言UML——软件系统概要设计中所涉及的UML包图实现示例
跟我学统一建模语言UML——软件系统概要设计中所涉及的UML包图实现示例
杨教授大学堂 精心创作的优秀程序员 职业提升必读系列资料 杨教授大学堂，版权所有，盗版必究。 3/3 页
1311跟我学统一建模语言uml软件系统概要设计中所涉及的uml图实现示例111uml1uml中的包图packagediagram1包图是保持软件系统整体结构简明清晰的重要工具软件系统的开发人员通过给出包可以列出各个包之间的关系
杨教授大学堂 精心创作的优秀程序员 职业提升必读系列资料

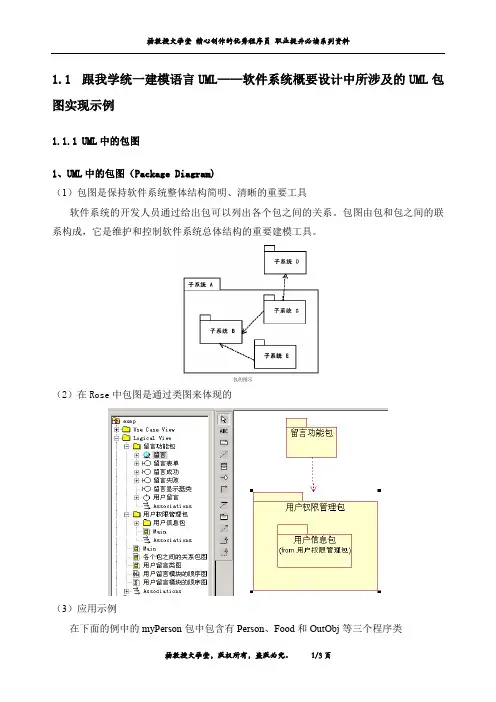

1.1 跟我学统一建模语言 UML——软件系统概要设计中涉及的 UML 包 图实现示例
OutObj someOneOutObj =new OutObj(); return someOneOutObj; } public void Step( ){ } } class OutObj{ } class Food{ }
2、包图的应用目的 （1）能够体现出问题的层次关系
使用包图的主要目的是把模型元素组织成组，并为其命名以便作为整体处理。对于一 个大型的软件系统，使用包来组织大量模型元素以便于对软件系统的理解和处理，使之有 很好的层次关系。 （2）通过包可以形成一个高内聚、低耦合的类的集合。 3、某个项目中的各个包的 UML 包图示例
（3）应用示例 在下面的例中的 myPerson 包中包含有 Person、Food 和 OutObj 等三个程序类
杨教授大学堂，版权所有，盗版必究。 1/3 页
杨教授大学堂 精心创作的优秀程序员 职业提升必读系列资料
package myPerson; public class Person{
private String Name; private int Age; public OutObj Eat( Food someOneFood){
