半导体简介资料
半导体的基本概念
半导体的基本概念
半导体是指在常温下导电性能介于导体与绝缘体之间的材料。
这些材料具有导电性可控的特性，其导电性能可以通过杂质掺入等方式进行调节。
在科技和经济发展中，半导体都扮演着非常重要的角色，它们被广泛应用于集成电路、消费电子、通信系统、光伏发电、照明等领域。
硅是最常见的半导体材料，被广泛应用于集成电路的制造。
通过将成千上万的晶体管集成在一起，可以形成具有特定功能的集成电路。
集成电路经过设计、制造、封装、测试后，便形成一颗完整的芯片，这是一个可以立即使用的独立整体。
除了硅，还有许多其他半导体材料，如锗、砷化镓等。
这些材料在特定的应用场景中有着各自的优势。
例如，砷化镓在高温和高频率的应用场景中表现优异，而硅在微电子和大规模集成电路的应用中则更为广泛。
以上信息仅供参考，建议查阅关于半导体的书籍或咨询相关领域的专家以获取更全面的理解。
半导体是什么
半导体的本质和应用
半导体是一种介于导体和绝缘体之间的材料。
它具有在特定条件下可以有选择
性地导电的特性。
半导体的本质在于其电子结构中存在一些未被填满的能级，使得在外加电场或热激发的作用下，电子可以很容易地在材料中移动。
半导体的基本特性
半导体材料中的导带和价带之间存在称为“禁带宽度”的能隙。
在原子折叠之后，半导体材料通过共价键连接，因此其电子虽然处于原子间，但在整个材料中可以自由移动。
当外界条件施加以后，这些电子会在导带和价带之间跃迁，从而实现电导。
半导体的应用
半导体材料在现代科技中有着广泛的应用。
其中最重要的当属半导体器件，如
二极管和晶体管。
这些器件可以用来控制电流的流动，从而实现逻辑电路、放大器和其他电子设备。
此外，半导体还广泛应用于光电子领域，如太阳能电池和发光二极管。
通过半
导体材料的光电转换性质，可以将光能转化为电能或者发光，实现各种照明和能源转换的功能。
总的来说，半导体作为一种特殊的材料，在现代社会的科技发展中起着至关重
要的作用。
其独特的导电性能和光电性能广泛应用于电子器件、光电子器件以及能源技术等领域，推动了科技的不断进步和创新。
半导体材料的简介
半导体材料的简介一、引言半导体材料是一类特殊的材料，具有介于导体和绝缘体之间的特性。
它在现代电子技术中扮演着重要的角色。
本文将介绍半导体材料的定义、性质、种类以及在各个领域中的应用。
二、定义和性质2.1 定义半导体材料是一种具有能带间隙的固体材料，其导电性介于导体和绝缘体之间。
半导体的导电性主要由载流子（电子和空穴）的运动决定。
2.2 性质1.导电性：半导体的电导率介于导体和绝缘体之间，它能在外加电场或热激发下传导电流。
2.温度特性：半导体的电导率随温度的变化而变化，通常是随温度的升高而增加。
三、半导体材料的种类3.1 元素半导体元素半导体是由单一元素构成的半导体材料，常见的有硅（Si）和锗（Ge）。
3.2 化合物半导体化合物半导体是由两个或更多的元素组合而成的半导体材料，例如砷化镓（GaAs）和磷化氮（GaN）。
3.3 合金半导体合金半导体是由不同元素的合金构成的半导体材料，合金的成分可以调节材料的性质。
四、半导体材料的应用4.1 电子器件半导体材料是制造各种电子器件的重要材料，如晶体管、二极管和集成电路。
这些器件被广泛应用于电子设备、通信系统等领域。
4.2 光电子学半导体材料在光电子学中有重要应用，例如激光器、光电二极管和太阳能电池。
这些器件利用半导体材料的光电转换特性，将光能转化为电能或反之。
4.3 光通信半导体材料广泛应用于光通信领域，如光纤通信和光学传感器。
半导体激光器和光电探测器在光通信中起到关键作用。
4.4 光储存半导体材料在光存储技术中发挥重要作用，如CD、DVD等光盘的制造。
这些光存储介质利用半导体材料的光电转换和可擦写性能来实现信息存储与读取。
五、总结半导体材料是一类具有重要应用价值的材料，广泛应用于电子器件、光电子学、光通信和光存储等领域。
随着科技的不断发展，对新型半导体材料的研究和应用也在不断推进。
通过不断探索和创新，半导体材料有望在未来的科技发展中发挥更加重要的作用。
参考文献1.Bhuyan M., Sarma S., Duarah B. (2018) [Introduction toSemiconductor Materials]( In: Introduction to Materials Science and Engineering. Springer, Singapore.。

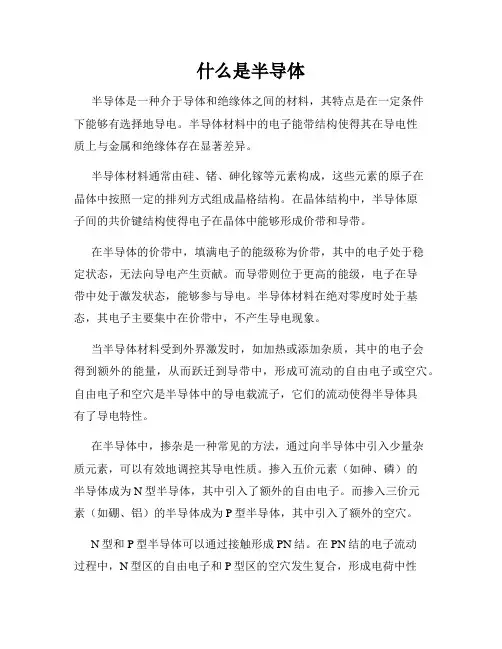

什么是半导体
什么是半导体半导体是一种介于导体和绝缘体之间的材料，其特点是在一定条件下能够有选择地导电。
半导体材料中的电子能带结构使得其在导电性质上与金属和绝缘体存在显著差异。
半导体材料通常由硅、锗、砷化镓等元素构成，这些元素的原子在晶体中按照一定的排列方式组成晶格结构。
在晶体结构中，半导体原子间的共价键结构使得电子在晶体中能够形成价带和导带。
在半导体的价带中，填满电子的能级称为价带，其中的电子处于稳定状态，无法向导电产生贡献。
而导带则位于更高的能级，电子在导带中处于激发状态，能够参与导电。
半导体材料在绝对零度时处于基态，其电子主要集中在价带中，不产生导电现象。
当半导体材料受到外界激发时，如加热或添加杂质，其中的电子会得到额外的能量，从而跃迁到导带中，形成可流动的自由电子或空穴。
自由电子和空穴是半导体中的导电载流子，它们的流动使得半导体具有了导电特性。
在半导体中，掺杂是一种常见的方法，通过向半导体中引入少量杂质元素，可以有效地调控其导电性质。
掺入五价元素（如砷、磷）的半导体成为N型半导体，其中引入了额外的自由电子。
而掺入三价元素（如硼、铝）的半导体成为P型半导体，其中引入了额外的空穴。
N型和P型半导体可以通过接触形成PN结。
在PN结的电子流动过程中，N型区的自由电子和P型区的空穴发生复合，形成电荷中性的空间区域，称为耗尽层。
由于PN结上的电荷分布及耗尽层的形成，形成了势垒，使得PN结具有整流特性，可以用于制造二极管、三极管等各种电子器件。
除了PN结，半导体材料还可以利用场效应调控电流。
场效应晶体管（FET）是一种基于半导体材料的电子器件，通过调节栅极电场控制源漏电流的开关特性。
FET在数字电路和模拟电路中被广泛应用。
半导体的特殊性质也使得它在光电子器件中发挥重要作用。
半导体材料经过合适的加工工艺可以实现光的发射和接收，例如发光二极管（LED）和光电二极管（光电二极管）等。
此外，基于半导体材料的光伏效应使得太阳能电池成为可再生能源的重要组成部分。
半导体的基本知识
半导体的基本知识半导体是一种电导率介于导体和绝缘体之间的材料。
半导体的电性质可以通过施加电场或光照来改变，这使得半导体在电子学和光电子学等领域有广泛的应用。
以下是关于半导体的一些基本知识：1. 基本概念：导体、绝缘体和半导体：导体（Conductor）：电导率很高，电子容易通过的材料，如金属。
绝缘体（Insulator）：电导率很低，电子很难通过的材料，如橡胶、玻璃。
半导体（Semiconductor）：电导率介于导体和绝缘体之间的材料，如硅、锗。
2. 晶体结构：半导体通常以晶体结构存在，常见的半导体材料有硅（Si）、锗（Ge）、砷化镓（GaAs）等。
3. 电子能带：价带和导带：半导体中的电子能带分为价带和导带。
电子在价带中，但在施加电场或光照的作用下，电子可以跃迁到导带中，形成电流。
能隙：价带和导带之间的能量差称为能隙。
半导体的能隙通常较小，这使得它在室温下就能够被外部能量激发。
4. 本征半导体和杂质半导体：本征半导体：纯净的半导体材料，如纯硅。
杂质半导体：在半导体中引入少量杂质（掺杂）以改变其导电性质。
掺入五价元素（如磷、砷）形成n型半导体，而掺入三价元素（如硼、铝）形成p型半导体。
5. p-n 结：p-n 结：将p型半导体和n型半导体通过特定工艺连接在一起形成p-n 结。
这是许多半导体器件的基础，如二极管和晶体管。
6. 半导体器件：二极管（Diode）：由p-n 结构构成，具有整流特性。
晶体管（Transistor）：由多个p-n 结构组成，可以放大和控制电流。
集成电路（Integrated Circuit，IC）：在半导体上制造出许多微小的电子器件，形成集成电路，实现多种功能。
7. 半导体的应用：电子学：微电子器件、逻辑电路、存储器件等。
光电子学：光电二极管、激光二极管等。
太阳能电池：利用半导体材料的光伏效应。
这些是半导体的一些基本知识，半导体技术的不断发展推动了现代电子、通信和计算机等领域的快速进步。
半导体行业的了解
半导体行业的了解
1. 什么是半导体？
半导体是一种介于导体和绝缘体之间的物质，具有介于导体和绝缘体之间的电
导率。
常见的半导体材料包括硅和锗等。
2. 半导体行业的发展历程
半导体行业起步于20世纪中叶，随着电子技术的发展，半导体产业快速崛起。
从最初的二极管、晶体管到现在的集成电路、芯片，半导体技术不断创新。
3. 半导体行业的应用领域
半导体广泛应用于电子产品、通信设备、计算机等领域。
无论是智能手机、电脑、还是汽车、工业设备，都离不开半导体技术的支持。
4. 半导体行业的发展趋势
随着人工智能、物联网等技术的兴起，半导体行业也迎来了新的发展机遇。
未来，随着5G、6G等新一代通信技术的普及，半导体行业将迎来更多的发展机遇。
5. 半导体行业的竞争格局
全球半导体行业竞争激烈，美国、日本、韩国等国家都是半导体行业的重要参
与者。
同时，中国也在加大对半导体产业的支持力度，力争在全球半导体产业中占有一席之地。
6. 未来展望
随着科技的不断发展，半导体行业将会继续发展壮大。
在人工智能、物联网的
推动下，半导体行业有望实现更多的突破和创新。
以上是关于半导体行业的基本了解，希望对您有所帮助。
半导体指的是什么东西
半导体指的是什么东西半导体是一种电子材料，具有介于导体和绝缘体之间的电导率。
它的电导率介于导体和绝缘体之间，当半导体处于不同的电场中或受到光照时，其电导率会发生变化。
半导体在电子学和光电子学领域有着广泛的应用，是现代电子行业中至关重要的材料之一。
半导体的基本特性1.导电性质半导体的导电性介于导体和绝缘体之间，当外加电压或光照作用于半导体材料时，会产生载流子，从而改变其电导率。
这种特性使得半导体可以被用于制造各种电子器件，如晶体管、二极管等。
2.能带结构半导体的导电性取决于其能带结构，包括价带和导带。
在基本结构中，价带中填充了电子，当电子受到激发或加热时，会跃迁到导带中，从而形成电子与空穴对，使半导体具有导电性。
3.半导体材料常见的半导体材料包括硅、锗、砷化镓等。
其中，硅是最为广泛应用的半导体材料，其稳定性和可控性较高，适用于各种电子器件的制造。
半导体的应用领域1.微电子器件半导体器件的制造和发展推动了微电子技术的进步，例如集成电路、晶体管等，广泛应用于计算机、通信设备等领域。
2.光电子器件某些半导体材料还具有光电转换特性，可以用于制造激光器、太阳能电池等光电子器件，将光能转化为电能。
3.传感器半导体传感器利用半导体材料的导电性变化来感知温度、压力、光照等物理量，广泛应用于工业控制、汽车电子等领域。
未来发展趋势随着技术的不断创新和发展，半导体材料和器件的研究也在不断向着更高性能、更小尺寸的方向发展。
纳米技术、量子技术等将为半导体领域带来全新的突破，推动电子学、光电子学等领域的进步。
总的来说，半导体作为一种介于导体和绝缘体之间的电子材料，在现代电子领域中发挥着不可替代的作用。
通过不断的研究和应用，将为人类带来更多更好的科技产品和服务。
半导体的基本知识
电子技术基础——半导体的基本知识11（6）吴越11223524半导体材料1．半导体：导电性能介于导体与绝缘体之间的材料。
2．常用的半导体材料有：元素半导体，如硅（Si）、锗（Ge）等；化合物半导体，如砷化镓（GaAs）等；掺杂半导体，如硼（B）、磷（P）、锢（In）和锑（Sb）等。
3．半导体的特点：导电能力介于导体与绝缘体之间受外界光和热的刺激时，导电能力会产生显著变化。
在纯净半导体中，加入微量的杂质，导电能力急剧增强。
半导体的共价键结构Si、Ge是四价元素，最外层原子轨道上有四个价电子，邻近原子之间由共价键联结，具有晶体结构。
本征半导体、空穴及其导电作用1．本征半导体：一种完全纯净的、结构完整的半导体晶体。
2．本征激发：T=0K以上，价电子就会获得足够的随机热振动能量而挣脱共价键的束缚，成为自由电子。
3．空穴：本征激发价电子成为自由电子后，共价键上留下的空位。
空穴是一个带正电的粒子，其电量与电子相等，符号相反，在外加电场作用下，可以自由地在晶体中运动，和自由电子一样可以参加导电。
邻近价电子就可填补到这个空位上，而在这个电子原来的位置上又留下新的空位，使共价键中出现一定的电荷迁移。
空穴的移动方向和电子移动的方向是相反的。
空穴也是一种载流子，这种载流子的运动，是人们根据共价键中出现空穴的移动而虚拟出来的。
本征半导体中的自由电子和空穴数相等。
杂质半导体1．P型半导体：在硅（或锗）的晶体内掺入少量三价元素杂质，如硼、铟，它与周围硅原子组成共价键时，因缺少一个电子，在晶体中便产生一个空穴。
P型半导体中多数载流子是空穴，少数载流子是电子（本征激发产生）。
当相邻共价键上的电子受到热振动或在其他激发条件下获得能量时，就有可能填补这个空位，使硼原子成为不能移动的负离子，而原来硅原子的共价键则因缺少一个电子，形成了空穴，半导体呈中性。
2．N型半导体：在硅或锗的晶体中掺入五价元素，如磷、砷、锑，它的五个价电子中有四个与周围的硅原子结成共价键，多余的一个价电子在室温下就可以成为自由电子。
(整理)半导体基础知识.
1.1 半导体基础知识概念归纳本征半导体定义：纯净的具有晶体结构的半导体称为本征半导体。
电流形成过程：自由电子在外电场的作用下产生定向移动形成电流。
绝缘体原子结构：最外层电子受原子核束缚力很强，很难成为自由电子。
绝缘体导电性：极差。
如惰性气体和橡胶。
半导体原子结构：半导体材料为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚得那么紧。
半导体导电性能：介于半导体与绝缘体之间。
半导体的特点：★在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。
★在光照和热辐射条件下，其导电性有明显的变化。
晶格：晶体中的原子在空间形成排列整齐的点阵，称为晶格。
共价键结构：相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。
自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。
空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。
电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。
空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。
本征半导体的电流：电子电流+空穴电流。
自由电子和空穴所带电荷极性不同，它们运动方向相反。
载流子：运载电荷的粒子称为载流子。
导体电的特点：导体导电只有一种载流子，即自由电子导电。
本征半导体电的特点：本征半导体有两种载流子，即自由电子和空穴均参与导电。
本征激发：半导体在热激发下产生自由电子和空穴的现象称为本征激发。
复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。
动态平衡：在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，达到动态平衡。
载流子的浓度与温度的关系：温度一定，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。
半导体技术介绍
半导体技术介绍
半导体技术是当今电子行业最为重要的一项技术，它在现代电子设备中起着至
关重要的作用。
半导体技术是一种基于半导体材料制造器件的技术，利用半导体材料的导电性介于导体和绝缘体之间的特性，制造出各种电子器件，如晶体管、集成电路等，广泛应用于计算机、通信、医疗等领域。
半导体技术的发展经历了多个阶段。
最早期的半导体材料主要是硅、锗等元素，随着技术的不断进步，目前广泛应用的是硅材料。
半导体器件通过控制半导体材料中的电子和空穴的行为来实现对电信号的处理和控制，其中最为常见的器件便是晶体管。
晶体管是半导体技术的核心之一，它主要由三个掺杂不同的半导体层组成，通
过不同层的电子转移和控制来实现信号的放大、开关等功能。
晶体管的发明开创了现代电子技术的新纪元，使得电子设备能够实现更小、更快、更节能的特性。
除了晶体管，集成电路也是半导体技术的另一项重要应用。
集成电路将大量晶
体管集成在一个芯片上，实现了更高的集成度和更高的性能，使得电子设备体积更小、功耗更低、性能更优越。
随着半导体技术的不断发展，人们对半导体器件的要求也越来越高，要求器件
更小、更节能，同时具备更高的性能。
因此，半导体技术的研究和创新成为当今电子行业的重要方向之一，各个国家和企业都在加大研发投入，推动半导体技术的进步。
总的来说，半导体技术作为现代电子行业的核心技术之一，对于推动科技发展
和社会进步起着至关重要的作用，我们相信在不久的将来，半导体技术将会有更加广阔的应用前景。
半导体基础知识
半导体基础知识（详细篇）2.1.1 概念根据物体导电能力(电阻率)的不同，来划分导体、绝缘体和半导体。
1. 导体：容易导电的物体。
如：铁、铜等2. 绝缘体：几乎不导电的物体。
如：橡胶等3. 半导体：半导体是导电性能介于导体和半导体之间的物体。
在一定条件下可导电。
半导体的电阻率为10-3～109 Ω·cm。
典型的半导体有硅Si和锗Ge以及砷化镓GaAs等。
半导体特点：1) 在外界能源的作用下，导电性能显著变化。
光敏元件、热敏元件属于此类。
2) 在纯净半导体内掺入杂质，导电性能显著增加。
二极管、三极管属于此类。
2.1.2 本征半导体1.本征半导体——化学成分纯净的半导体。
制造半导体器件的半导体材料的纯度要达到99.9999999%，常称为“九个9”。
它在物理结构上呈单晶体形态。
电子技术中用的最多的是硅和锗。
硅和锗都是4价元素，它们的外层电子都是4个。
其简化原子结构模型如下图：外层电子受原子核的束缚力最小，成为价电子。
物质的性质是由价电子决定的。
外层电子受原子核的束缚力最小，成为价电子。
物质的性质是由价电子决定的。
2.本征半导体的共价键结构本征晶体中各原子之间靠得很近，使原分属于各原子的四个价电子同时受到相邻原子的吸引，分别与周围的四个原子的价电子形成共价键。
共价键中的价电子为这些原子所共有，并为它们所束缚，在空间形成排列有序的晶体。
如下图所示：硅晶体的空间排列与共价键结构平面示意图3.共价键共价键上的两个电子是由相邻原子各用一个电子组成的，这两个电子被成为束缚电子。
束缚电子同时受两个原子的约束，如果没有足够的能量，不易脱离轨道。
因此，在绝对温度T=0°K（-273°C）时，由于共价键中的电子被束缚着，本征半导体中没有自由电子，不导电。
只有在激发下，本征半导体才能导电4.电子与空穴当导体处于热力学温度0°K时，导体中没有自由电子。
当温度升高或受到光的照射时，价电子能量增高，有的价电子可以挣脱原子核的束缚，而参与导电，成为自由电子。
半导体基础知识
半导体基础知识 Prepared on 24 November 2020一．名词解释：1..什么是半导体半导体具有那些特性导电性介于导体与绝缘体之间的物质称为半导体热敏性：导电能力受温度影响大，当环境温度升高时，其导电能力增强。
可制作热敏元件。
光敏性：导电能力受光照影响大，当光照增强时候，导电能力增强。
可制作光敏元件。
掺杂性：导电能力受杂质影响极大，称为掺杂性。
2.典型的半导体是SI和Ge , 它们都是四价元素。
Si是一种化学元素，在地壳中含量仅次于氧，其核外电子排布是。
3.半导体材料中有两种载流子，电子和空穴。
电子带负电，空穴带正电，在纯净半导体中掺入不同杂质可得到P型和N型半导体，常见P型半导体的掺杂元素为硼，N型半导体的掺杂元素为磷。
P型半导体主要空穴导电， N型半导体主要靠电子导电。
4. 导体：导电性能良好，其外层电子在外电场作用下很容易产生定向移动，形成电流，常见的导体有铁，铝，铜等低价金属元素。
5.绝缘体：一般情况下不导电，其原子的最外层电子受原子核束缚很强，只有当外电场达到一定程度才可导电。
惰性气体，橡胶等。
6.半导体：一般情况下不导电，但在外界因素刺激下可以导电，例如强电场或强光照射。
其原子的最外层电子受原子核的束缚力介于导体和绝缘体之间。
Si,Ge等四价元素。
7. 本征半导体：无杂质的具有稳定结构的半导体。
8晶体：由完全相同的原子，分子或原子团在空间有规律的周期性排列构成的有一定几何形状的固体材料，构成晶体的完全相同的原子，分子，原子团称为基元。
9.晶体结构：简单立方，体心立方，面心立方，六角密积， NACL结构，CSCL结构，金刚石结构。
10.七大晶系：三斜，单斜，正交，四角，六角，三角，立方。
11.酸腐蚀和碱腐蚀的化学反应方程式：SI+4HNO3+HF=SIF4+4NO2+4H2OSI+2NaOH+H2O=Na2SiO3+2H212.自然界的物质，可分为晶体和非晶体两大类。
半导体行业必备知识
半导体行业必备知识标题: 半导体行业必备知识：从基础概念到未来发展引言:半导体行业是现代科技和电子行业的核心，对我们的生活产生了深远的影响。
为了更好地理解和掌握半导体行业，本文将从基础概念开始，逐步深入探讨相关主题。
我们将介绍半导体的定义、材料和工艺，以及半导体芯片的制造和应用。
此外，我们还将讨论半导体行业的未来发展趋势和挑战，以及对环境和社会的影响。
第一部分：半导体基础知识1. 半导体的定义和特性- 解释什么是半导体，以及半导体材料的特性。
- 讨论半导体材料的能带结构和导电性质。
2. 半导体材料- 介绍常见的半导体材料，如硅(Si)和砷化镓(GaAs)。
- 分析不同材料的特点、优缺点和在半导体行业中的应用。
3. 半导体器件和工艺- 介绍半导体器件的基础结构，如二极管和晶体管。
- 解释常用的半导体工艺，如光刻和离子注入，以及它们对半导体器件性能的影响。
第二部分：半导体芯片制造和应用1. 半导体芯片制造工艺- 详细描述半导体芯片的制造过程，包括晶圆加工、沉积、刻蚀和清洗等步骤。
- 分析不同制造工艺对芯片性能和产量的影响。
2. 半导体芯片应用领域- 探讨半导体芯片在各个领域的应用，如通信、计算机、医疗和能源。
- 强调半导体芯片在现代科技和电子领域的关键作用。
第三部分：半导体行业的未来发展1. 新兴半导体技术- 介绍新兴的半导体技术，如碳纳米管和量子点。
- 分析这些技术在提高芯片性能和创新应用方面的潜力。
2. 挑战和趋势- 讨论半导体行业面临的挑战，如技术复杂性和成本压力。
- 分析行业的发展趋势，如人工智能和物联网对半导体需求的增长。
第四部分：半导体行业的环境和社会影响1. 可持续发展- 探讨半导体行业在可持续发展方面的挑战和努力。
- 分析行业在能耗、废弃物管理和碳减排方面的可持续性措施。
2. 社会责任- 强调半导体行业在社会责任方面的作用，如创造就业机会和支持教育项目。
- 讨论行业在社会和经济发展中的贡献和责任。
半导体知识简介
半导体知识简介半导体是一种具有特殊电导特性的材料，介于导体和绝缘体之间。
它在现代电子技术中起着重要作用，广泛应用于各种电子器件和集成电路中。
半导体材料的电导特性源于其内部电荷载流子的特殊行为。
半导体中的载流子有两种类型：电子和空穴。
电子是带负电荷的粒子，而空穴则是缺少电子的位置。
在纯净的半导体中，载流子的浓度非常低，几乎没有自由电荷，因此电导非常低。
然而，通过掺杂过程，可以在半导体中引入杂质原子，从而改变其电导特性。
掺杂可以使半导体具有P型或N型特性。
P型半导体中，杂质原子引入了额外的电子，形成了空穴。
N型半导体中，杂质原子引入了额外的电子，提供了额外的自由电子。
半导体器件通常由多个半导体材料组成，如二极管、晶体管和集成电路等。
二极管是最简单的半导体器件之一，由一个P型半导体和一个N型半导体组成。
当二极管中施加正向电压时，电流可以流过，而当施加反向电压时，电流被阻止。
这种特性使得二极管可以用于整流电路和电子开关等应用。
晶体管是一种用于放大和开关信号的器件。
它由三个半导体层组成，分别是发射层、基层和集电层。
晶体管中的电流控制由基层电流决定，通过控制基层电流可以控制集电层的电流放大倍数。
这种特性使得晶体管成为现代电子设备中不可或缺的组成部分。
集成电路是半导体技术的重要应用之一。
它将数以百万计的晶体管、电容器和其他电路元件集成到一个芯片上。
集成电路的发展使得电子设备变得更小、更强大，并且功耗更低。
它广泛应用于计算机、通信和娱乐设备等领域。
除了上述常见的半导体器件，还有其他一些特殊的半导体材料和器件。
例如，光电二极管可以将光能转化为电能，广泛应用于光通信和光电转换等领域。
太阳能电池则利用半导体材料的光电效应将太阳能转化为电能。
这些半导体器件的发展不仅推动了电子技术的进步，也为可再生能源领域提供了重要的支持。
总结来说，半导体是一种重要的材料，在现代电子技术中发挥着关键作用。
通过掺杂和器件设计，可以实现不同的电导特性和功能。
半导体科普
半导体科普什么是半导体？半导体是一种介于导体和绝缘体之间的材料，它的电导率介于这两者之间。
在半导体中，电子可以在晶体中运动，但运动速度较慢，这使得半导体具有很多独特的电学和光学性质。
半导体的特性1.掺杂：通过掺入少量其他元素，可以改变半导体的电导率，这是半导体器件工作的基础。
2.PN结：由P型半导体和N型半导体组成的结构，是常见的半导体器件的组成单元，如二极管和晶体管。
3.击穿电压：当半导体器件受到过高的电压时，可能会发生击穿现象，导致器件损坏。
半导体器件1.二极管：是最简单的半导体器件，它具有导通和截止两种状态，常用于整流和信号检测。
2.晶体管：是一种主动器件，可以放大和控制电流，是现代电子设备中应用最广泛的器件之一。
3.集成电路：将大量的晶体管集成到同一个芯片中，实现各种功能，包括微处理器、存储器等。
半导体产业1.制造工艺：半导体的制造工艺十分复杂，包括晶体生长、光刻、离子注入等步骤。
2.应用领域：半导体广泛应用于电子、通信、计算机、光学等领域，推动了现代科技的发展。
3.全球产业链：半导体产业涵盖了从原材料生产到设备制造、芯片设计等多个环节，形成了完整的产业链。
半导体的发展趋势1.技术进步：半导体技术不断创新，芯片制造工艺越来越精密，功耗越来越低。
2.应用拓展：随着物联网、人工智能等新技术的兴起，对半导体器件的需求不断增加。
3.国际竞争：半导体产业是国际竞争的焦点领域，各国纷纷加大投入，争夺技术领先地位。
总的来说，半导体作为现代电子技术的基石，对于推动科技进步和经济发展起着至关重要的作用，我们应该加深对半导体的了解，以更好地迎接未来的挑战。
半导体基础知识详细
半导体基础知识详细半导体是一种电子特性介于导体和绝缘体之间的材料。
它的电阻率介于导体和绝缘体之间，而且在外界条件下可以通过控制电场、光照、温度等因素来改变其电子特性。
半导体材料广泛应用于电子器件、太阳能电池、光电器件、传感器等领域。
1. 半导体的基本概念半导体是指在温度为绝对零度时，其电阻率介于导体和绝缘体之间的材料。
在室温下，半导体的电阻率通常在10^-3到10^8Ω·cm之间。
半导体的导电性质可以通过控制材料中的杂质浓度来改变，这种过程称为掺杂。
2. 半导体的晶体结构半导体的晶体结构分为两种：共价键晶体和离子键晶体。
共价键晶体是由原子间共享电子形成的晶体，如硅、锗等。
共价键晶体的晶格结构稳定，电子在晶格中移动时需要克服较大的势垒，因此其导电性较差。
离子键晶体是由正负离子间的静电作用形成的晶体，如氯化钠、氧化镁等。
离子键晶体的晶格结构较稳定，电子在晶格中移动时需要克服较小的势垒，因此其导电性较好。
3. 半导体的能带结构半导体的能带结构是指半导体中电子能量的分布情况。
半导体的能带结构分为价带和导带两部分。
价带是指半导体中最高的能量带，其中填满了价电子。
导带是指半导体中次高的能量带，其中没有或只有很少的电子。
当半导体中的电子受到外界激发时，可以从价带跃迁到导带，形成电子空穴对。
4. 半导体的掺杂半导体的掺杂是指向半导体中加入少量的杂质原子，以改变其电子特性。
掺杂分为n型和p 型两种。
n型半导体是指向半导体中掺入少量的五价杂质原子，如磷、砷等。
这些杂质原子会向半导体中释放一个电子，形成自由电子，从而提高半导体的导电性能。
p型半导体是指向半导体中掺入少量的三价杂质原子，如硼、铝等。
这些杂质原子会从半导体中吸收一个电子，形成空穴，从而提高半导体的导电性能。
5. 半导体器件半导体器件是利用半导体材料制造的电子器件，包括二极管、晶体管、场效应管、集成电路等。
二极管是一种由n型半导体和p型半导体组成的器件，具有单向导电性。
半导体主要知识点总结
半导体主要知识点总结一、半导体的基本概念1.1半导体的定义与特点：半导体是介于导体和绝缘体之间的一类材料，具有介于导体和绝缘体之间的电阻率。
与导体相比，半导体的电阻率较高；与绝缘体相比，半导体的电子传导性能较好。
由于半导体具有这种特殊的电学性质，因此具有重要的电子学应用价值。
1.2半导体的晶体结构：半导体晶体结构通常是由离子键或共价键构成的晶体结构。
半导体的晶体结构对其电学性质有重要的影响，这也是半导体电学性质的重要基础。
1.3半导体的能带结构：半导体的电学性质与其能带结构密切相关。
在半导体的能带结构中，通常存在导带和价带，以及禁带。
导带中的载流子为自由电子，价带中的载流子为空穴，而在禁带中则没有载流子存在。
二、半导体的掺杂和电子输运2.1半导体的掺杂：半导体的电学性质可以通过掺杂来调控。
通常会向半导体中引入杂质原子，以改变半导体的电学性质。
N型半导体是指将少量的五价杂质引入四价半导体中，以增加自由电子的浓度。
P型半导体是指将少量的三价杂质引入四价半导体中，以增加空穴的浓度。
2.2半导体中的载流子输运：在半导体中，载流子可以通过漂移和扩散两种方式进行输运。
漂移是指载流子在电场作用下移动的过程，而扩散是指载流子由高浓度区域向低浓度区域扩散的过程。
这两种过程决定了半导体材料的电学性质。
三、半导体器件与应用3.1二极管：二极管是一种基本的半导体器件，由N型半导体和P型半导体组成。
二极管具有整流和选择通道的功能，是现代电子设备中广泛应用的器件之一。
3.2晶体管：晶体管是一种由多个半导体材料组成的器件。
它通常由多个P型半导体、N型半导体和掺杂层组成。
晶体管是目前电子设备中最重要的器件之一，具有放大、开关和稳定电流等功能。
3.3集成电路：集成电路是将大量的电子器件集成在一块芯片上的器件。
它是现代电子设备中最重要的组成部分之一，可以实现各种复杂的功能，如计算、存储和通信等。
3.4发光二极管：发光二极管是一种将电能转化为光能的半导体器件，具有高效、省电和寿命长的特点。
有关半导体的概念和特征
有关半导体的概念和特征半导体是一种介于导体和绝缘体之间的物质，具有一些独特的特征和性质。
下面将详细介绍半导体的概念和特征。
一、概念半导体是指在一定条件下，其电阻介于导体和绝缘体之间的物质。
与导体相比，半导体的电子能带结构介于能量带隙较小的导带和价带之间，使得它具有在一定条件下既能导电又能阻止电流通过的特性。
半导体材料广泛应用于电子器件、集成电路等领域。
二、特征1. 导电性：半导体既能导电又能阻止电流通过，这是半导体的最基本特征之一。
当半导体中加上外加电压时，导电性取决于半导体中的载流子浓度和电荷运动的能量。
2. 元素组成：常见的半导体材料包括硅(Si)和锗(Ge)等元素，它们的能带结构适合用于制造电子器件。
此外，还有一些化合物半导体，如氮化镓(GaN)、碳化硅(SiC)等。
3. 能带结构：半导体的电子能带结构具有导带和价带，二者之间存在能量带隙，这是半导体的一个重要特征。
它决定了载流子的行为和光学性质。
4. 控制载流子浓度：半导体的导电性质可以通过控制载流子浓度来实现。
掺杂是一种常用的方式，通过在半导体晶体中掺入杂质，可以改变其导电性能。
5. 二极管特性：半导体具有二极管特性，即只允许电流沿一个方向流动。
当半导体中的n型区域和p型区域相接触时，形成pn结，当施加正向偏置时，电流可以流动；当施加反向偏置时，由于内建电场的作用，电流很难通过。
6. 温度特性：半导体的电导率随温度变化而变化。
在绝对零度时，半导体成为绝缘体，随着温度的升高，半导体的电导率也逐渐增加。
7. 光电效应：半导体具有很好的光电效应，即能够将光信号转换为电信号。
这使得半导体能够广泛应用于光电器件和太阳能电池等领域。
8. 高纯度要求：制造半导体器件需要高纯度的材料，包括高纯度的硅原料和掺杂材料。
杂质的存在会影响半导体的性能。
总结起来，半导体具有导电性、能带结构、载流子控制、二极管特性、高纯度要求等特征。
这些特征使得半导体在现代通信、计算机、电子等领域有着广泛的应用。
半导体是什么工作
半导体是什么工作
半导体是当今电子行业中至关重要的一种材料，它的作用和工作原理对于现代
社会的科技发展起着极为重要的作用。
本文将对半导体的基本概念、工作原理以及应用领域进行简要探讨。
半导体的基本概念
半导体是介于导体和绝缘体之间的一类物质，它具有介于导体和绝缘体之间的
导电性能。
半导体的电导率介于金属与绝缘体之间，它的导电性能可以通过外加电场、光照等手段进行调节和控制。
最常见的半导体材料包括硅、锗等。
半导体的工作原理
半导体的工作原理包括P型半导体、N型半导体和PN结等概念。
P型半导体
中夹有杂质元素，使其形成正电荷；N型半导体中夹有杂质元素，使其形成负电荷。
PN结则是将P型半导体与N型半导体通过特定工艺联系在一起，形成一个结界面。
在半导体器件中，通过控制PN结两侧的电荷分布，可以实现电流的控制和调节，
从而实现各种电子元器件的功能。
半导体的应用领域
半导体材料已经在众多领域得到广泛应用，例如微电子器件、光电器件、光伏
发电等。
在微电子领域中，半导体材料作为芯片的基础材料，构成了各类集成电路和微处理器，推动了现代信息技术的发展。
在光电器件领域，半导体激光器、LED
和太阳能电池等都离不开半导体材料的应用，为人类生活和工业生产带来了极大的便利与效益。
总的来说，半导体作为当今电子工业的基石之一，在不断推动着科技的发展和
社会的进步。
对半导体的深入研究和开发应用，将为我们的生活带来更多的变革和创新。
