半导体材料的简介
半导体是什么意思
半导体是什么意思

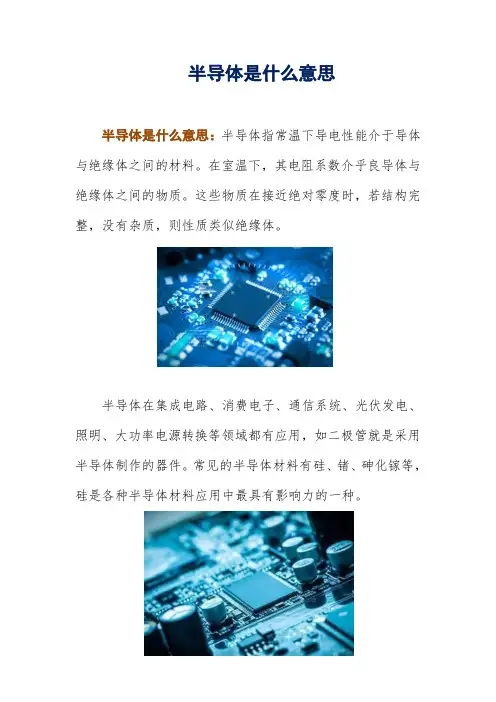

半导体是什么意思：半导体指常温下导电性能介于导体与绝缘体之间的材料。
在室温下，其电阻系数介乎良导体与绝缘体之间的物质。
这些物质在接近绝对零度时，若结构完整，没有杂质，则性质类似绝缘体。
半导体在集成电路、消费电子、通信系统、光伏发电、照明、大功率电源转换等领域都有应用，如二极管就是采用半导体制作的器件。
常见的半导体材料有硅、锗、砷化镓等，硅是各种半导体材料应用中最具有影响力的一种。
半导体的简介：物质有的导电性差，如煤、人工晶体、琥珀、陶瓷等称为绝缘体；有的导电性强，如金、银、铜、铁、锡、铝等称为导体。
半导体是指在常温下导电性能介于导体与绝缘体之间的材料，半导体是指一种导电性可控，范围从绝缘体到导体之间的材料。
(完整版)半导体材料的分类_及其各自的性能汇总
其中晶态半导体又可以分为单晶半导体和多晶半导体。
上述材料中，锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶，是由均一的晶粒有序堆积组成；而多晶则是由很多小晶粒杂乱地堆积而成。
对于非晶态半导体，有非晶态硅、非晶态锗等，它们没有规则的外形，也没有固定熔点，内部结构不存在长程有序，只是在若干原子间距内的较小范围内存在结构上的有序排列，称作短程有序。
另外，在实际应用中，根据半导体材料中是否含有杂质，又可以将半导体材料分为本征半导体和杂质半导体。
在下面的章节中将会介绍，杂质的存在将对材料的性能产生很大的影响。
二. 半导体材料的结构及其性能1.几种半导体材料的结构1.1金刚石结构型材料Si、Ge等Ⅳ族元素有4个未配对的价电子，每个原子只能与周围4个原子共价键合，使每个原子的最外层都成为8个电子的闭合壳层，因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。
方向性是指原子间形成共价键时，电子云的重叠在空间一定方向上具有最高密度，这个方向就是共价键方向。
共价键方向是四面体对称的，即共价键是从正四面体中心原子出发指向它的四个顶角原子，共价键之间的夹角为109°28′，这种正四面体称为共价四面体，见图 1.2。
图中原子间的二条连线表示共有一对价电子，二条线的方向表示共价键方向。
共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切，圆球半径就称为共价四面体半径。
单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系，为充分展示共价晶体的结构特点，图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞，统称为金刚石结构晶胞，整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。
它是一个正立方体，立方体的八个顶角和六个面心各有一个原子，内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子，金刚石结构晶胞中共有8个原子。
金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。
gan半导体材料解理
温馨小提示：本文主要介绍的是关于gan半导体材料解理的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇gan半导体材料解理能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
gan半导体材料解理（大纲）一、GAN半导体材料简介1.1GAN半导体的发展历程1.2GAN半导体的结构与性质1.3GAN半导体的应用领域二、GAN半导体材料的制备方法2.1外延生长技术2.1.1MOCVD2.1.2HVPE2.1.3MBE2.2晶体生长技术2.2.1分子束外延（MBE）2.2.2金属有机化学气相沉积（MOCVD）2.2.3金属有机分子束外延（MOMBE）2.3脉冲激光沉积（PLD）三、GAN半导体材料的解理技术3.1解理原理3.2解理方法3.2.1机械解理3.2.2激光解理3.2.3化学解理3.2.4电解理3.3解理工艺参数优化四、GAN半导体材料解理后的性能分析4.1解理面的形貌与质量4.2解理面的电学性能4.3解理面的光学性能4.4解理面对器件性能的影响五、GAN半导体材料在解理技术中的应用案例5.1高效LED器件5.2功率电子器件5.3射频器件5.4激光器六、未来发展方向与挑战6.1提高解理效率与质量6.2降低解理成本6.3新型解理技术的研发6.4GAN半导体材料在新兴领域的应用探索一、GAN半导体材料简介1.1 GAN半导体的发展历程GAN半导体，即氮化镓（Gallium Nitride）半导体，是一种宽禁带半导体材料。

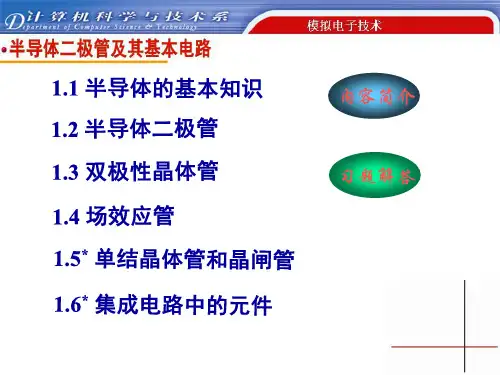

半导体的基本知识
•
T=300 K室温下,本征硅的电子和空穴浓度: ni = pi =1.4×1010/cm3 • 掺杂后 N 型半导体中的自由电子浓度: ni=5×1016/cm3 • 本征硅的原子浓度: 4.96×1022/cm3 以上三个浓度基本上依次相差106/cm3 。 Back Next Home
小 结 本讲主要介绍了下列半导体的基本概念： 本征半导体 本征激发、空穴、载流子 杂质半导体 P型半导体和N型半导体 受主杂质、施主杂质、多子、少子
(c) 恒压降模型电路
例1.2.1 求图1.2.9（a）所示电路的硅二极管电流ID和电压VD。 解：（1）理想模型，VD=0， （2）恒压降模型，VD=0.7V，
VDD VD 20 0 I 2mA 则 D R 10K
VDD VD 20 0.7 1.93mA 则 ID R 10 K
图1.2.2 二极管的符号
2.半导体二极管的V-I特性
二极管的特性与PN结的特性基本相同，也分正向特性、 反向特性和击穿特性。其差别在于二极管存在体电阻和引 线电阻，在电流相同的情况下，其压降大于PN结的压降。 在此不再赘述。
Back
Next
Home
图1.2.3 半导体二极管图片
Back
Next
Home
1.半导体二极管的结构
在PN结上加上引线和封装，就成为一个二极管。二极 管按结构分有点接触型、面接触型和平面型三大类。 一. 点接触型二极管 PN结面积小， 结电容小，用于检 波和变频等高频电 路。
(a)点接触型 图1.2.1 二极管的结构示意图
Next
Home
二. 面接触型二极管
ቤተ መጻሕፍቲ ባይዱPN结面积大， 用于工频大电流 整流电路。
半导体的材料
半导体的材料半导体是一种具有介于导体和绝缘体之间电导率的材料。
它在电子学和光电子学领域有着广泛的应用，如集成电路、光电器件等。
半导体的材料选择对于器件性能有着至关重要的影响，下面将介绍几种常见的半导体材料及其特性。
硅(Si)是最常见的半导体材料之一。
它具有丰富的资源、良好的热稳定性和化学稳定性，因此被广泛应用于集成电路和太阳能电池等领域。
硅晶体结构稳定，易于制备高质量的晶体材料，但其能隙较大，需要高能量的光子才能激发电子跃迁，因此在光电器件中的效率相对较低。
除了硅外，砷化镓(GaAs)也是一种重要的半导体材料。
相比于硅，GaAs具有较小的能隙，因此在光电器件中有着更高的效率。
此外，GaAs还具有高载流子迁移率和较高的饱和漂移速度，适用于高频器件和微波器件的制备。
氮化镓(GaN)是近年来备受关注的半导体材料。
它具有较宽的能隙和较高的电子饱和漂移速度，因此在高功率、高频率的电子器件中有着广泛的应用前景。
GaN 材料还具有良好的热稳定性和较高的击穿场强，适用于高温、高压环境下的器件制备。
此外，碳化硅(SiC)也是一种重要的半导体材料。
它具有较宽的能隙和较高的击穿场强，适用于高温、高压、高频率的电子器件。
SiC材料还具有较高的热导率和良好的化学稳定性，因此在电力电子器件和光电器件中有着广泛的应用。
总的来说，不同的半导体材料具有各自独特的特性和应用领域。
在实际应用中，需要根据具体的器件要求选择合适的材料，以实现最佳的性能和效果。
随着半导体技术的不断发展，相信会有更多新型的半导体材料被发现并应用于各种领域，推动电子学和光电子学的进步和发展。
半导体材料简介
低维半导体材料（2 低维半导体材料（2）
由于上述的原因，电子的态密度函数也发生了变化，块体材料是抛物线，电 子在这上面可以自由运动；如量子点材料，它的态密度函数就像是单个的分 子、原子那样，完全是孤立的 函数分布，基于这个特点，可制造功能强大的 量子器件。 大规模集成电路的存储器是靠大量电子的充放电实现的。大 量电子的流动需要消耗很多能量导致芯片发热，从而限制了集成度，如果采 用单个电子或几个电子做成的存储器，不但集成度可以提高，而且功耗问题 也可以解决。目前的激光器效率不高，因为激光器的波长随着温度变 化，一 般来说随着温度增高波长要红移，所以现在光纤通信用的激光器都要控制温 度。如果能用量子点激光器代替现有的量子阱激光器，这些问题就可迎刃而 解了。 基于GaAs和InP基的超晶格、量子阱材料已经发展得很成熟，广泛地应用于光 基于GaAs和InP基的超晶格、量子阱材料已经发展得很成熟，广泛地应用于光 通信、移动通讯、微波通讯的领域。量子级联激光器是一个单极器件，是近 十多年才发展起来的一种新型中、远红外光源，在自由空间通信、红外对抗 和遥控化学传感等方面有着重要应用前景。它对MBE制备工艺要求很高，整 和遥控化学传感等方面有着重要应用前景。它对MBE制备工艺要求很高，整 个器件结构几百到上千层，每层的厚度都要控制在零点几个纳米的精度，中 国在此领域做出了国际先进水平的成果；又如多有源区带间量子隧穿输运和 光耦合量子阱激光器，它具有量子效率高、功率大和光束质量好的特点，中 国已有很好的研究基础；在量子点（线）材料和量子点激光器等研究方面也 取得了令国际同行瞩目的，单晶硅和半导体晶体管的发明及 20世纪中叶，单晶硅和半导体晶体管的发明及 其硅集成电路的研制成功，导致了电子工业革命； 20世纪70年代初石英光导纤维材料和GaAs激光器 20世纪70年代初石英光导纤维材料和GaAs激光器 的发明，促进了光纤通信技术迅速发展并逐步形 成了高新技术产业，使人类进入了信息时代。超 晶格概念的提出及其半导体超晶格、量子阱材料 的研制成功，彻底改变了光电器件的设计思想， 使半导体器件的设计与制造从“杂质工程” 使半导体器件的设计与制造从“杂质工程”发展 到“能带工程”。纳米科学技术的发展和应用， 能带工程” 将使人类能从原子、分子或纳米尺度水平上控制、 操纵和制造功能强大的新型器件与电路，深刻地 影响着世界的政治、经济格局和军事对抗的形式， 彻底改变人们的生活方式。
《半导体材料》课件
解决可靠性问题需要从材料的设计、制备、封装、测试等各个环节入手，加强质量控制和可靠性评估。
半导体材料的环境影响与可持续发展
环境影响
半导体材料的生产和使用过程中会对环境产生一定的影响，如能源消耗、废弃物处理等。
可持续发展
为了实现可持续发展，需要发展环保型的半导体材料和生产技术，降低能源消耗和废弃物排放，同时 加强废弃物的回收和再利用。
《半导体材料》ppt 课件
目录
CONTENTS
• 半导体材料简介 • 半导体材料的物理性质 • 常见半导体材料 • 半导体材料的制备与加工 • 半导体材料的发展趋势与挑战
01
半导体材料简介
半导体的定义与特性
总结词
半导体的导电能力介于导体和绝缘体 之间，其电阻率受温度、光照、电场 等因材料的制备技术
制备技术
为了获得高性能的半导体材料，需要 发展先进的制备技术。这包括化学气 相沉积、分子束外延、离子注入等。
技术挑战
制备技术面临的挑战是如何实现大规 模生产，同时保持材料的性能和均匀 性。
半导体材料的可靠性问题
可靠性问题
随着半导体材料的广泛应用，其可靠性问题越来越突出。这包括材料的稳定性、寿命、可靠性等方面的问题。
VS
电阻率
电阻率是衡量材料导电能力的物理量。半 导体的电阻率可以通过掺杂等方式进行调 控，从而实现对其导电性能的优化。
光吸收与发光特性
光吸收
半导体具有吸收光子的能力，当光子能量大于其能带间隙时，电子从价带跃迁至导带， 产生光电流。
发光特性
某些半导体在受到激发后可以发出特定波长的光，这一特性使得半导体在发光器件、激 光器等领域具有广泛应用。
离子束刻蚀
利用离子束对材料进行刻蚀，实现纳米级加工。
什么是半导体材料
什么是半导体材料半导体材料的特性主要取决于其能带结构。
在固体物质中，电子的能量是量子化的，处于不同能级的电子需要具备不同的能量。
能带是描述固体材料中电子能量的概念，其中价带和导带是最为重要的两个能带。
价带是指固体中处于最高能级的电子所在的能带，而导带则是指固体中处于次高能级的电子所在的能带。
在绝缘体中，导带和价带之间存在较大的能隙，电子很难跃迁到导带中，因此绝缘体不导电。
而在导体中，导带和价带之间几乎没有能隙，电子很容易跃迁到导带中，因此导体具有良好的导电性能。
而半导体材料的导带和价带之间的能隙较小，介于绝缘体和导体之间，因此半导体材料具有导电性能但不及导体好。
半导体材料的导电性能可以通过掺杂来调节。
掺杂是指向半导体材料中引入少量杂质原子，从而改变其导电性能的过程。
根据掺杂的不同，可以将半导体材料分为n型半导体和p型半导体。
n型半导体是指通过掺杂使半导体中出现大量自由电子，从而提高其导电性能；p型半导体则是指通过掺杂使半导体中出现大量空穴，从而提高其导电性能。
n型半导体和p型半导体可以通过P-N结的方式相互结合，形成二极管等电子器件，实现电流的单向导通，从而应用于各种电子电路中。
除了在电子领域中的应用，半导体材料还在光电器件、光伏领域中有着广泛的应用。
例如，半导体材料可以用于制备光电二极管、激光器、太阳能电池等光电器件，利用其导电性能和光电转换特性，实现能量的转化和控制。
在太阳能电池中，半导体材料的光电转换效率决定了太阳能电池的性能，因此半导体材料的选择和制备对太阳能电池的性能至关重要。
总的来说，半导体材料是一种介于导体和绝缘体之间的材料，具有导电性能但不及导体好，同时又具有一定的绝缘性能。
其特性主要取决于其能带结构，通过掺杂可以调节其导电性能。
在现代电子领域中，半导体材料有着广泛的应用，包括集成电路、光电器件、太阳能电池等领域，发挥着重要作用。
随着科技的不断发展，相信半导体材料在未来会有更广阔的应用前景。
半导体的材料
半导体的材料半导体材料是一种在温度低于绝对零度时表现出近似导电和绝缘行为的材料。
它们的电导性介于导体和绝缘体之间，因此被称为半导体。
常见的半导体材料包括硅（Si）、锗（Ge）、砷化镓（GaAs）和硅化镓（GaSb）等。
这些材料具有强大的半导体特性，并因其在电子学和光电子学中的广泛应用而得到了广泛研究和发展。
半导体材料具有很多独特的性质和应用。
首先，半导体材料的电阻可以通过控制材料中的杂质浓度来实现。
加入特定类型的杂质可以使半导体形成n型或p型半导体，从而改变其电导性能和电子特性。
其次，半导体材料的导电性能可以通过外加电场或光照来控制。
利用PN结构（由n型和p型材料组成的结构）可以制作各种器件，例如二极管、晶体管和光电二极管等。
这些器件在电子学和通信领域起着重要的作用。
另外，半导体材料还可以具有发光特性。
在适当的条件下，半导体材料可以发出特定波长的光，被称为发光二极管（LED）。
LED广泛应用于照明、显示、指示灯等领域，具有高效、长寿命和低能耗等优点。
半导体材料也是太阳能电池的重要组成部分。
半导体材料吸收光能并产生电子-空穴对，可以转化为电能。
硅是最常用的太阳能电池材料，具有较高的光电转换效率和稳定性。
除此之外，半导体材料还有许多其他应用。
例如，砷化镓材料具有良好的微波性能，广泛应用于无线通信中的高频电路。
硅锗材料被用于制造红外光探测器和红外图像传感器。
此外，半导体材料还被用于制造集成电路（IC）和半导体激光器等。
值得一提的是，半导体材料制备需要精密的工艺技术和设备。
常见的制备方法包括Czochralski法、蒸镀、溅射和分子束外延等。
这些工艺过程可以控制材料的纯度、结构和形状，进而影响材料的电学和光学性能。
总结起来，半导体材料是一类具有特殊导电性质和应用潜力的材料。
通过控制杂质浓度，半导体材料的电导性可以被调节，从而实现各种电子器件和光电器件的制备。
半导体材料的应用范围广泛，如电子学、光电子学、太阳能电池等，对现代科技的发展起着重要的推动作用。
半导体材料简介
半导体材料简介
半导体材料是一种介于固体和液体之间的材料。
它在物理和化学性质上都与晶体有很大的差别，因此在用途上又与晶体有着不同的要求。
根据其晶体结构可将半导体材料分为半导体氧化物、半导体金属氧化物以及半导体半绝缘体。
在20世纪40年代以前，人们一直认为，能导电的物质就是晶体。
直到20世纪40年代中期，人们才认识到能导电的物质并不是晶体，而是由许多分散的电子所组成的“自由电子”。
在这之后，又出现了能导电和不导电两种状态。
这就是半导体。
到20世纪50年代末、60年代初，又提出了能导电和不导电两种状态存在的条件，即要有“能带间隙”。
20世纪60年代初，人们又提出了“量子隧道效应”和“量子隧穿效应”两种现象。
这些现象都对半导体材料的性质产生了重要影响。
由于这两种效应都与电子有关，所以人们又将它们称为“电子材料”或“量子性材料”。
—— 1 —1 —。
半导体的基本概念及典型的半导体材料
半导体的基本概念及典型的半导体材料
半导体是一种电子和空穴两种载流子都参与导电的物质。
它的导电能力介于导体（如金属）和绝缘体（如陶瓷、橡胶）之间。
半导体的导电性受温度、光照、杂质等因素的影响，具有可控性和可变性。
典型的半导体材料有以下几种：
1. 硅（Si）：硅是最常用的半导体材料，广泛应用于集成电路、太阳能电池等领域。
硅半导体具有较高的热稳定性和化学稳定性，是目前应用最广泛的半导体材料。
2. 锗（Ge）：锗与硅类似，也是一种重要的半导体材料。
由于锗的带隙较小，因此其发光波长较长，适用于红外光探测器等器件。
3. 砷化镓（GaAs）：砷化镓是一种III-V族化合物半导体，具有直接跃迁的特点，因此在光电器件、激光器等领域有广泛应用。
4. 磷化铟（InP）：磷化铟也是一种III-V族化合物半导体，具有优异的光电性能，适用于光纤通信、光探测器等器件。
5. 碳纳米管：碳纳米管是一种一维纳米材料，具有独特的电学、光学和力学性能。
近年来，碳纳米管在电子器件、传感器等领域的应用逐渐受到关注。
6. 氮化镓（GaN）：氮化镓是一种宽禁带半导体材料，具有高的电子迁移率和高的击穿电压，适用于高功率、高频、高温等特殊环境下的电子器件。
半导体性质及发展
半导体材料性质、发展及应用摘要：半导体具有许多独特的性质，并被用来制成各式各样性能好、体积小、可靠性高的电子器件。
目前，种类繁多，性能各异的半导体器件已广泛地应用于现代工业，现代科技和现代国防，并已深入到各个家庭之中，所以，半导体器件的生产、应用水平已成为衡量一个国家现代文化程度的重要标志。
半导体科学技术发展就成为现代科学技术中的重要部分，半导体物理学也逐渐成为固体物理学中的一支重要分支。
关键词：半导体种类性能应用正文：一、半导体简介：电阻率介于金属和绝缘体之间并有负的电阻温度系数的物质称为半导体：室温时电阻率约在1mΩ·cm～1GΩ·cm之间（上限按谢嘉奎《电子线路》取值，还有取其1/10或10倍的；因上角标暂不可用，暂用当前方法描述），温度升高时电阻率则减小。
半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。
锗和硅是最常用的元素半导体；化合物半导体包括第Ⅲ和第Ⅴ族化合物（砷化镓、磷化镓等）、第Ⅱ和第Ⅵ族化合物( 硫化镉、硫化锌等)、氧化物(锰、铬、铁、铜的氧化物),以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。
除上述晶态半导体外，还有非晶态的玻璃半导体、有机半导体等。
二、半导体的一般特性：（1）高纯半导体的电阻率随温度上升而下降，即具有负的温度系数。
（2）导电性能随外界影响而显著变化。
（a)用光照或高能粒子辐照半导体，可使其电阻率下降；（b)半导体中含有杂质（外来原子）时，其导电性能在很大程度上取决于杂质的类型及浓度。
（3）具有比金属强得多的霍耳效应及温差电效应。
而且，半导体的霍耳系数可为正、负或零（金属的霍耳系数为负）。
金属的温差电动势率一般在几个微伏/度的数量级，个别的可达几十个微伏/度。
半导体的温差电动势率一般在几百微伏/度的数量级。
三、半导体材料的分类；半导体材料按化学成分和内部结构，大致可分为以下几类。
1.元素半导体有锗、硅、硒、硼、碲、锑等。
半导体材料的探析与应用
半导体材料的探析与应用论文导读：当今，以半导体材料为芯片的各种产品普遍进入人们的生活，如电视机，电子计算机，电子表，半导体收音机等都已经成为我们日常所不可缺少的家用电器。
半导体基片可以实现元器件集中制作在一个芯片上，于是产生了各种规模的集成电路。
1969年超晶格概念的提出和超晶格量子阱的研究成功，使得半导体器件的设计与制造从“杂志工程”发展到“能带工程”，将半导体材料的研究和应用推向了一个新的领域。
90年代以来随着移动通信技术的飞速发展，砷化镓和磷化铟等半导体材料得成为焦点，用于制作高速、高频、大功率及发光电子器件等。
关键词：半导体，超晶格，集成电路，电子器件1.半导体材料的概念与特性当今，以半导体材料为芯片的各种产品普遍进入人们的生活，如电视机，电子计算机，电子表，半导体收音机等都已经成为我们日常所不可缺少的家用电器。
半导体材料为什么在今天拥有如此巨大的作用，这需要我们从了解半导体材料的概念和特性开始。
半导体是导电能力介于导体和绝缘体之间的一类物质，在某些情形下具有导体的性质。
半导体材料广泛的应用源于它们独特的性质。
首先，一般的半导体材料的电导率随温度的升高迅速增大，各种热敏电阻的开发就是利用了这个特性；其次，杂质参入对半导体的性质起着决定性的作用，它们可使半导体的特性多样化，使得PN结形成，进而制作出各种二极管和三极管；再次，半导体的电学性质会因光照引起变化，光敏电阻随之诞生；一些半导体具有较强的温差效应，可以利用它制作半导体制冷器等；半导体基片可以实现元器件集中制作在一个芯片上，于是产生了各种规模的集成电路。
这种种特性使得半导体获得各种各样的用途，在科技的发展和人们的生活中都起到十分重要的作用。
2.半导体材料的发展历程半导体材料从发现到发展，从使用到创新，也拥有着一段长久的历史。
在20世纪初期，就曾出现过点接触矿石检波器。
1930年，氧化亚铜整流器制造成功并得到广泛应用，使半导体材料开始受到重视。
半导体基础知识PPT
03
半导体器件
二极管
工作原理
二极管是由一个PN结组成的电子器件， 具有单向导电性。在正向偏置时，电流可 以流通；而在反向偏置时，电流被阻止。
应用
类型
常见的二极管类型有硅二极管和锗二 极管，它们在电气性能上略有差异。
二极管在电子线路中广泛应用，如整 流、检波、开关等。
三极管
1 2
工作原理
三极管是由两个PN结组成的电子器件，具有电 流放大作用。通过调整基极电流，可以控制集电 极和发射极之间的电流。
感谢观看
半导体的导电机制主要是由其 内部的电子和空穴的运动决定 的。
半导体的特性
半导体材料的导电能力受温度、光照、电场等因素影响，具有热敏、光敏、掺杂等 特点。
半导体的电阻率可在很大范围内变化，通过改变温度、光照、电场等条件，可以控 制其电阻率的变化。
半导体的载流子类型和浓度决定了其导电性能，可以通过掺杂等方式改变载流子类 型和浓度。
物理沉积
通过物理过程如真空蒸发、溅 射等，将所需材料沉积在晶圆
表面形成薄膜。
化学气相沉积
利用化学反应在晶圆表面生成 所需材料的薄膜。
外延生长
在单晶基底上通过控制温度、 气体流量等参数，使薄膜按照 单晶的晶体结构生长。
离子注入
将离子化的材料注入到晶圆内 部的特定区域，形成具有一定
特性的薄膜。
掺杂与刻蚀
功耗具有重要意义。
集成电路设计
01
02
03
人工智能辅助设计
利用人工智能技术进行集 成电路自动化设计，提高 设计效率和准确性。
异构集成技术
将不同工艺类型的芯片集 成在一个封装内，实现高 性能、低功耗的系统级芯 片。
定制化设计
半导体简介
物质存在的形式多种多样，固体、液体、气体、等离子体等等。我们通常把导电性和导电导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。可以简单的把介于导体和绝缘体之间的材料称为半导体。与导体和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体的存在才真正被学术界认可。
自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。
空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。
电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。
空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。
P端接电源的负极，N端接电源的正极称之为PN结反偏，此时PN结处于截止状态，如同开关打开。结电阻很大，当反向电压加大到一定程度，PN结会发生击穿而损坏。
伏安特性曲线
伏安特性曲线：加在PN结两端的电压和流过二极管的电流之间的关系曲线称为伏安特性曲线。如图所示： PN伏安特性
正向特性：u>0的部分称为正向特性。
半导体的分类，按照其制造技术可以分为：分立器件、光电半导体、逻辑IC、模拟IC、储存器等大类，一般来说这些还会被分成小类。此外还有以应用领域、设计方法等进行分类，最近虽然不常用，单还是按照IC、LSI、VLSI（超大LSI）及其规模进行分类的方法。此外，还有按照其所处理的信号，可以分成模拟、数字、模拟数字混成及功能进行分类的方法。
半导体材料的基本性质
a） N型半导体 b）P型半导体
对于N型半导体，其少数载流子的浓度p为
ni 2 ni 2 p n ND
对于P型半导体，其少数载流子的浓度n为
ni 2 ni 2 n p NA
1.4.4 杂质半导体的费米能级及其与杂质浓 度的关系
杂质半导体费米能级位置 a）本征半导体 b）N型半导体 c）P型半导体
vn = -
mn
vp =
mp
1.6.2 迁移率μ
迁移率定义为在单位电场作用下的载流子的漂移速度。 电子的迁移率μn（单位为cm2/Vs）为
μn = qτ mn
则
vn = -u n E
式中，μn是一个比例常数，描述了外加电场对载流子运动影响 的程度。 迁移率与平均自由时间及有效质量有关。显然，由于电子和空 穴的运动状态不同，它们的有效质量和平均碰撞时间都是 不同的，因此半导体中的电子和空穴都有不同的迁移率。
E ' FN E ' FP np n0 p0 exp T
' ' E E 2 FN FP n i exp T
N型半导体小注入前后准费米能级偏离费米能级的程度 a）小注入前 b）小注入后
1.6载流子的漂移运动
半导体导带电子和价带空穴是可以参加导电的，它 们的导电性表现在当有外加电场作用在半导体上的 时候，导带电子和价带空穴将在电场作用下作定向 运动，传导电流，我们把该运动称为载流子的漂移 运动。
不同温度下费米分布函数随(E-EF)的变化关系
a) T=0K b)T>0K(T2>T1)
下图从左到右形象描绘出了能级分布,费米分布及 本征半导体与空穴在能带中的分布情况.
a)能级分布图 b) 费米分布曲线 c) 电子与空穴的分布d) 载流子浓度
半导体材料的应用及发展趋势
由周期表中Ⅲ族元素Al、Ga、In和V族元素P、As、Sb组成， 典型的代表为GaAs。它们都具有闪锌矿结构,它们在应用 方面仅次于Ge、Si,有很大的发展前途。③Ⅱ-Ⅵ族:Ⅱ族元 素Zn、
Cd、Hg和Ⅵ族元素S、Se、Te形成的化合物，是一些重要 的光电材料。ZnS、CdTe、HgTe具有闪锌矿结构。④Ⅰ-Ⅶ 族：Ⅰ族元素Cu、Ag、Au和 Ⅶ族元素Cl、Br、I形成的化 合
连续改写销售收入和出货量的记录。晶圆制造材料和封
装材料均获得了增长，预计今年这两部分市场收入分别 为268亿美元和199亿美元。日本继续保持在半导体材料 市场中的领先地位，消耗量占总市场的
22%。2004年台湾地区超过了北美地区成为第二大半导体 材料市场名 第五。ROW包括新加坡、马来西亚、泰国等东南亚国家 和地区。许多
合部分在2007年获得36%的增长。与晶圆制造材料相似， 半导体封装材料在未来三年增速也将放缓，2009年和 2010年增幅均为5%，分别达到209亿美元和220亿美元。 除去金价因素，且碾
压衬底不计入统计，实际增长率为2%至3%。四、半导体 材料战略地位20世纪中叶，单晶硅和半导体晶体管的发 明及其硅集成电路的研制成功，导致了电子工业革命;20 世纪70年代初石英光导纤维材料
sSe4、Ag3AsTe4、Cu3SbS4、Ag3SbSe4等。此外，还有它 的结构基本为闪锌矿的四元系(例如Cu2FeSnS4)和更复杂 的无机化合物。3、有机化合物半导体：已知的有机半
导体有几十种，熟知的有萘、蒽、聚丙烯腈、酞菁和一 些芳香族化合物等，它们作为半导体尚未得到应用。4、 非晶态与液态半导体：这类半导体与晶态半导体的最大 区别是不具有严格周期性排列的晶体结构。
料日本保持最大半导体材料市场的地位。然而台湾、 ROW、韩国也开始崛起成为重要的市场，材料市场的崛 起体现了器件制造业在这些地区的发展。晶圆制造材料 市场和封装材料市场双双获得增长，未来增长
半导体材料具有哪些主要特性
半导体材料具有哪些主要特性
半导体是一种介于导体（金属）和绝缘体之间的材料，具有一些独特的特性，
使其在电子学和光电子学领域具有重要的应用。
以下是半导体材料的主要特性：
1. 带隙能量
半导体材料具有禁带宽度，即能带隙。
这是指在材料中电子能级的变化范围，
使得材料在低温下几乎是绝缘体，而在受到刺激（例如光或热）时，电子可以跨越能带隙并变得导电。
带隙能量的大小决定了半导体的导电性质，常用电子伏特（eV）作为度量单位。
2. 控制载流子浓度
半导体材料可以通过掺杂来控制载流子（电子和空穴）的浓度，这在半导体器
件的制造中至关重要。
通过引入少量的杂质原子，可以从而增加或减少载流子的浓度，从而改变材料的导电性质。
3. 半导体器件的制造
半导体材料可通过各种加工工艺来制造成各种半导体器件，如二极管、晶体管
和光电器件等。
这些器件在现代电子技术中发挥着重要作用，推动了信息技术和通信技术的快速发展。
4. 温度特性
半导体材料的电导率和带隙能量都随温度的变化而变化。
这种温度特性使得半
导体器件在一定的温度范围内工作性能更稳定，同时也为一些特定应用提供了可能，如温度传感器等。
5. 光电特性
半导体材料在受到光照射后会产生光生载流子，这种光电性质使得半导体器件
在光电子学领域有广泛的应用，如太阳能电池、发光二极管（LED）和激光器等。
总的来说，半导体材料具有能带隙、控制载流子浓度、器件制造、温度特性和
光电特性等一系列独特的特性，使得其在现代电子学领域具有重要的应用价值。
半导体纳米材料的性质与应用
半导体纳米材料的性质与应用探究半导体纳米材料是一种以纳米尺度为特点的新型材料，具有许多独特的性质和应用，被广泛应用于纳电子学、光电子学、传感器、储能与储氢等领域，已经成为新型材料研究的热点之一。
本文将就半导体纳米材料的性质和应用进行深入探讨。
一、半导体纳米材料的性质1.粒子尺寸效应首先，半导体材料在纳米尺度下，具有粒子尺寸效应。
当粒子尺寸缩小到纳米级别时，表面积与体积比例呈现平方级别的增加，导致表面能与体积能之间的比例改变，进而影响材料的物理属性。
例如，纳米材料的光学、电学、磁学、力学等物理属性都会受到粒子尺寸效应的影响。
其中最显著的是其光学性质，纳米材料的发射光谱是显著蓝移的。
2.电子结构的变化其次，半导体纳米材料的电子结构也出现了变化。
材料中的电子将呈现出量子效应，例如，电子在能量位阱中跃迁时会出现发光现象。
同时，运动的电子也将受到空间限制，在能量带和最高占据态的分布等方面也呈现出不同与体材料的特性。
3.表面缺陷另外，半导体纳米材料的表面积增大，对外开放的表面缺陷数量也相应增多。
这些表面缺陷的出现，使得半导体纳米材料中局部电荷密度的分布出现不对称性，导致表面能与体积能的比例改变。
同时这些表面缺陷也会影响材料的催化性能等。
二、半导体纳米材料的应用1.光电材料半导体纳米材料可以在光电器件、发光二极管(LED)、激光器等领域中发挥重要作用。
这是因为纳米级别下，材料的光学性质、电学性质以及传输性能都有所改变，比如ZnO纳米线具有优越的光学性能，可以在紫外光领域应用。
同时半导体纳米材料的聚集体效应、表面增强拉曼散射(SERS)等性质也被广泛应用于表面分析和染料敏化太阳电池(DSSC)等领域。
2.传感器半导体纳米材料在传感器领域中同样具有应用潜力。
例如，纳米尺度的半导体材料可用于高灵敏度的气敏传感器、生物传感器、振动传感器等。
应用时，纳米半导体材料会在检测物质与微量物质接触时发生表面性质的改变，而这种表面性质的改变可以通过传感器来识别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体材料的简介
一、引言
半导体材料是一类特殊的材料，具有介于导体和绝缘体之间的特性。
它在现代电子技术中扮演着重要的角色。
本文将介绍半导体材料的定义、性质、种类以及在各个领域中的应用。
二、定义和性质
2.1 定义
半导体材料是一种具有能带间隙的固体材料，其导电性介于导体和绝缘体之间。
半导体的导电性主要由载流子（电子和空穴）的运动决定。
2.2 性质
1.导电性：半导体的电导率介于导体和绝缘体之间，它能在外加电场或热激发
下传导电流。
2.温度特性：半导体的电导率随温度的变化而变化，通常是随温度的升高而增
加。
三、半导体材料的种类
3.1 元素半导体
元素半导体是由单一元素构成的半导体材料，常见的有硅（Si）和锗（Ge）。
3.2 化合物半导体
化合物半导体是由两个或更多的元素组合而成的半导体材料，例如砷化镓（GaAs）和磷化氮（GaN）。
3.3 合金半导体
合金半导体是由不同元素的合金构成的半导体材料，合金的成分可以调节材料的性质。
四、半导体材料的应用
4.1 电子器件
半导体材料是制造各种电子器件的重要材料，如晶体管、二极管和集成电路。
这些器件被广泛应用于电子设备、通信系统等领域。
4.2 光电子学
半导体材料在光电子学中有重要应用，例如激光器、光电二极管和太阳能电池。
这些器件利用半导体材料的光电转换特性，将光能转化为电能或反之。
4.3 光通信
半导体材料广泛应用于光通信领域，如光纤通信和光学传感器。
半导体激光器和光电探测器在光通信中起到关键作用。
4.4 光储存
半导体材料在光存储技术中发挥重要作用，如CD、DVD等光盘的制造。
这些光存储介质利用半导体材料的光电转换和可擦写性能来实现信息存储与读取。
五、总结
半导体材料是一类具有重要应用价值的材料，广泛应用于电子器件、光电子学、光通信和光存储等领域。
随着科技的不断发展，对新型半导体材料的研究和应用也在不断推进。
通过不断探索和创新，半导体材料有望在未来的科技发展中发挥更加重要的作用。
参考文献
1.Bhuyan M., Sarma S., Duarah B. (2018) [Introduction to
Semiconductor Materials]( In: Introduction to Materials Science and Engineering. Springer, Singapore.。
