汽车转向沉重故障的诊断与排除
汽车转向沉重的原因分析及排除
在用电秘易引发事故分析与预防措旋
延安市特种设备检验所张革平
电梯是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路 运行的梯级（踏步），进行升降或者平行送人、货物的机电类特种设备。 它像其他交通工具一样，已经成为人们工作和日常生活中不可缺少的 重要设备。随着城市建设步伐的加快，电梯数量也日益剧增，如何保证 电梯安全运行．防止伤亡事故发生，已经成为特种设备安全监察工作的 重点。在用电梯的非正常运行，可诱发安全事故，从而导致人员伤亡和 财产损失。根据近年来对在用电梯的安全检查和定期检验中发现的事 故隐患及存在问题的部位显示，易引发安全事故的原因大致可分为电 梯本体缺陷和使用管理缺陷两大类。 一、在用电梯易引发安全事故的原因 １、电梯本体缺陷 序号 缺陷类别 缺陷部位及表现形式 制动失效；制动回路不符合国家有关 标准规定；安全回路被人为短接而导
一４８Байду номын сангаас一
万方数据
合传动副啮合间隙过小；转向垂臂轴与衬套间隙过小等。应进行调整 或修理。若有轻重不匀，或有卡住现象，应拆下转向器检查、清洗，并更
换润滑油。根据需要修理或更换损坏零件、另外，在转动转向盘时，若 听到有碰擦声响，一般是由于转向轴弯曲、管柱凹瘪，或是转向盘摩擦 管柱而引起的，应予以修理， ２．将转向垂臂拆下后．转动转向盘，若感到轻便灵活，则说明转向 器尢故障。这时应用手左右扳动车轮，若扳不动或虽能扳动但很吃力． 则转向沉重的故障可能是：转向节止推轴承（或止推片）缺油或损坏：转 向节开口销与衬套装配过紧或缺油，纵、横拉杆螺塞旋得过紧或拉杆球 头销缺油。应进行必要的调整和润滑，并更换损坏的零件。必要时应 凋整前束。属于转向器本身引起转向沉重的原因有：转向机内缺油，润 滑不良；蜗杆与滚轮啮合过紧，蜗杆上、下轴承预紧力过大，蜗杆轴承损
机械式转向系统转向沉重、低速摆头、高速摆头、跑偏、单边转向不足的故障诊断与排除

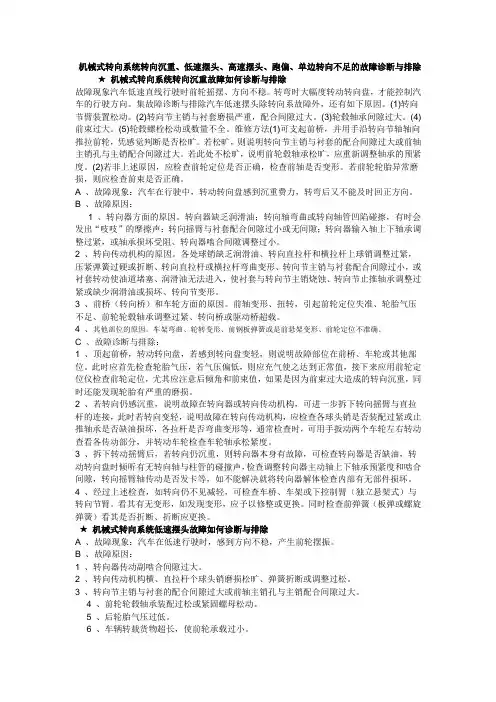

机械式转向系统转向沉重、低速摆头、高速摆头、跑偏、单边转向不足的故障诊断与排除★机械式转向系统转向沉重故障如何诊断与排除故障现象汽车低速直线行驶时前轮摇摆、方向不稳。
转弯时大幅度转动转向盘，才能控制汽车的行驶方向。
集故障诊断与排除汽车低速摆头除转向系故障外，还有如下原因。
(1)转向节臂装置松动。
(2)转向节主销与衬套磨损严重，配合间隙过大。
(3)轮毂轴承间隙过大。
(4)前束过大。
(5)轮毂螺栓松动或数量不全。
维修方法(1)可支起前桥，并用手沿转向节轴轴向推拉前轮，凭感觉判断是否松旷。
若松旷，则说明转向节主销与衬套的配合间隙过大或前轴主销孔与主销配合间隙过大。
若此处不松旷，说明前轮毂轴承松旷，应重新调整轴承的预紧度。
(2)若非上述原因，应检查前轮定位是否正确，检查前轴是否变形。
若前轮轮胎异常磨损，则应检查前束是否正确。
A 、故障现象：汽车在行驶中，转动转向盘感到沉重费力，转弯后又不能及时回正方向。
B 、故障原因：1 、转向器方面的原因。
转向器缺乏润滑油；转向轴弯曲或转向轴管凹陷碰擦，有时会发出“吱吱”的摩擦声；转向摇臂与衬套配合间隙过小或无间隙；转向器输入轴上下轴承调整过紧，或轴承损坏受阻、转向器啮合间隙调整过小。
2 、转向传动机构的原因。
各处球销缺乏润滑油、转向直拉杆和横拉杆上球销调整过紧，压紧弹簧过硬或折断、转向直拉杆或横拉杆弯曲变形、转向节主销与衬套配合间隙过小，或衬套转动使油道堵塞、润滑油无法进入，使衬套与转向节主销烧蚀、转向节止推轴承调整过紧或缺少润滑油或损坏、转向节变形。
3 、前桥（转向桥）和车轮方面的原因。
前轴变形、扭转，引起前轮定位失准、轮胎气压不足、前轮轮毂轴承调整过紧、转向桥或驱动桥超载。
4 、其他部位的原因。
车架弯曲、轮转变形、前钢板弹簧或是前悬架变形、前轮定位不准确。
C 、故障诊断与排除：1 、顶起前桥，转动转向盘，若感到转向盘变轻，则说明故障部位在前桥、车轮或其他部位。
此时应首先检查轮胎气压，若气压偏低，则应充气使之达到正常值，接下来应用前轮定位仪检查前轮定位，尤其应注意后倾角和前束值，如果是因为前束过大造成的转向沉重，同时还能发现轮胎有严重的磨损。

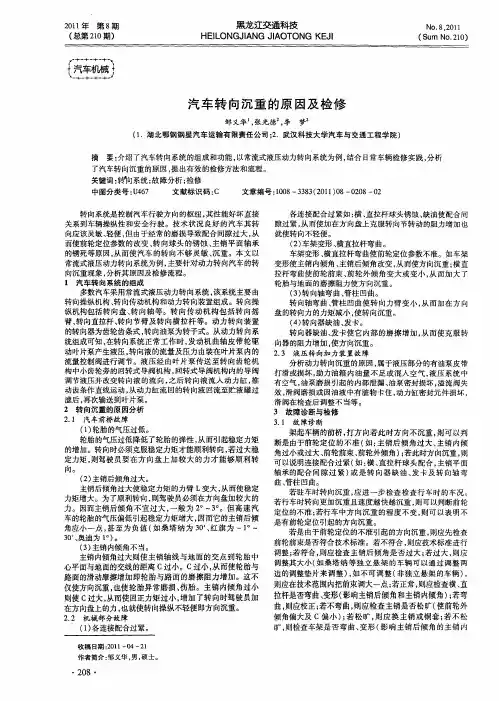

汽车转向沉重的原因及检修
了汽车转向沉 重的原因 ， 出有效 的检修方 法和流程 。 提
关键词： 甸 辑 系统； 故障分析； 检修
中图分类号 ：４ ７ Ｕ ６ 文献标识 码 ： Ｃ 文章 编号 ：０８—３８ （ ０ １ ０ ０ ０ ０ １０ ３ ３ ２ １ ） ８— ２ ８— ２ 各连接配合过 紧如 ： 、 横 直拉杆球头锈蚀 、 油使 配合 间 缺 隙过紧 ， 而使 加在方向盘上克服转 向节转动的阻力增加 也 从 就使转 向不轻便 。 （） ２ 车架变形 、 直拉杆弯 曲。 横 车架变形 、 横直 拉杆 弯曲使前轮定位参 数不 准。如车架 变形使主销 内倾角 、 后倾 角改变 ， 主销 从而使方向沉重 ； 直 横 拉杆弯 曲使前轮前束 、 前轮外 倾角 变大或变小 ， 而加大 了 从 轮胎与地面 的磨擦阻力使方 向沉重 。 （ ） 向轴弯 曲、 ３转 管柱 凹曲 。 转 向轴弯 曲、 柱凹 曲使 转 向力 臂变小 ， 管 从而 加在方 向 盘 的转 向力 的力矩减小 ， 转 向沉重。 使 （ ） 向器缺油 、 ４转 发卡。 转 向器缺油 、 卡使 它 内部的磨 擦增加 ， 发 从而使 克服转
图 １ 检修流程图 参考文献 ：
液压系统各部 件管路 连接处 有无 漏油 。（ ） ３ 检查 液压 油油 箱的油平 面高度 。（ ） ４ 检查液压 系统是 否混进 空气 ， 如发现
油箱 中有泡沫 ， 油路 中可能混 有空气 。（ ） 用压力表 和节 ５使 流阀检查液压泵 的工作压力 ， 流量计 和秒 表检查 流量。如 用 液压泵 的压力或流量不够 ， 应进一 步检查液 压油滤清 器和管 道有无堵塞 。 ３ ２ 检 修 流程 ．
３ 注意事项 注意根据已批复变更设计洽谈记录 ， 内侧箱梁翼缘板箱 向内缩 ２ ５ｃ 对 应 箱 梁 钢 筋 、 绞线 、 凝土 等 向 内缩 ． ｍ， 钢 混
汽车方向沉重故障排除方法
汽车方向沉重故障排除方法
1.检查轮胎气压：轮胎气压不足或不平衡会导致汽车方向沉重。
需要使用压力计检查轮胎的气压，以确保它们符合制造商建议的标准。
如果轮胎气压不足，应立即加气。
2.检查悬挂系统：悬挂系统问题也可能导致汽车方向沉重。
需要检查悬挂系统的各个部分，以确保它们都没有损坏或磨损。
如果悬挂元件有问题，则应立即修复或更换。
3.检查转向系统：转向系统也可能是问题的根源。
需要检查转向系统，确保它没有泄漏或其他故障。
如果发现泄漏，需要检查液压管路，并确保液压油的供应足够。
4.检查车轮排列：如果轮胎排列不正确，也会导致汽车方向沉重。
需要将轮胎按照制造商的建议进行排列，以确保它们都处于正确的位置。
5.检查制动系统：制动器也可能是问题的原因之一。
制动器如果损坏或磨损过度，会对汽车的行驶稳定性产生负面影响。
需要检查制动器的情况，并进行必要的维修或更换。
6.检查方向盘：方向盘也可能出现故障，需要检查方向盘的整体情况，避免漏检可能的问题，如制动液位、制动片厚度等问题。
7.检查车辆载重：车辆载重也会影响汽车的行驶感受，如果超载，将导致汽车方向沉重，应注意控制车辆装载的物品数量和重量。
总之，汽车方向沉重故障排除需要全面检查车辆多个部位，避免漏检。
初步排查后，若无法找到故障原因，建议及时到专业的汽车维修站进行诊断和维修。
汽车转向沉重的原因分析及排除
经验交流汽车转向沉重的原因分析及排除贾 晔（速通服务中心，江西 南昌 330029）【摘要】在对汽车行驶方向进行控制的过程中，转向系统发挥着重要的作用，而且其性能将与车辆的操纵性以及行驶的安全性产生直接的影响。
汽车技术状况的良好性表现在转向的轻便与灵敏方面。
然而，因磨损现象较为常见，使得配合间隙随之增加，而前轮定位参数有所变化，转向球头会出现锈蚀等，进而对汽车转向的效果产生直接的影响。
基于此，文章将汽车转向作为重要研究内容，阐述其沉重的原因，并提出了有效的排除方法，以期有所帮助。
【关键词】汽车转向；沉重；原因分析；排除一、汽车转向系统组成研究通常情况下，汽车的转向系统都是常流式液压动力系统，其主要的组成部分有转向操纵、动力转向装置以及转向传动机构。
其中，转向操纵机构中可以细化成转向盘与转向轴等部件，而动力转向装置转向器选择使用的是齿轮齿条式，转向油泵主要是转子式。
另外，转向传动机构主要有包含了转向横拉杆与转向直拉杆等等。
通过对动力转向系统组成内容的研究与分析，可以发现，当的转向系统处于正常工作状态的情况下，发动机曲轴皮带会对叶片泵进行驱动，进而形成液压，而转向液流量与压力则会通过叶片泵内部的流量控制阀来达到调节的目的。
除此之外，液压主要是通过叶片泵向转向齿轮机构当中的回转式导阀机构进行传送，随后转向液则会流入到动力缸当中，对齿条机型推动，呈直线运动的状态。
由动力缸流回的转向液还会回流到储液罐当中，并在过滤以后被输送至叶片泵当中。
二、转向沉重原因与排除（一）机械故障分析与排除研究第一，若支起前桥并转动转向盘，转向较为轻便可以说明转向的故障是前桥和车轮亦或是其他的部位。
究其原因，由于前桥支起以后，在转向盘转动的过程中已经没有车轮和路面的阻力。
在这种情况下，需要对前轮气压进行严格地检查，同时查看前轴是否存在变形、前钢板的弹簧性能如何以及车架的变形情况，这些都是需要检查的内容。
如果有必要，需要将前轴拆卸下来，对主销内倾角和车轮外倾角等进行相应的检查。
汽车转向系统的转向沉重故障分析
汽车转向系统的转向沉重故障分析摘要：随着我国经济建设的发展，国内人均生活水平得到了大幅度的提高。
同时随着人们生活水平的提高，国人目前有车一族的队伍也在不断地扩大中。
随着国内人均购车量的不断增加，汽车已经逐渐成为了国内主要的代步工具，同时国内对汽车维修技术也提出了更高的要求。
下面就一起针对本文所提出的论题对汽车转向系统的转向沉重故障进行一个简单的分析与论证。
关键词：汽车转向系统；故障；措施随着时代的发展，汽车逐渐成为了国内人们出行的主要代步工具。
随着国内各城市中车辆的不断增加，随之而来的汽车系统中的各种故障也越来越多。
汽车行驶中，转向系统中转向沉重故障是所有系统故障中最为常见的一个，也是最容易出现交通事故的一个。
因此，如何解决转向沉重问题已经成为了人们最为关注的问题，同时也汽车业必须要彻底解决的事情。
一、汽车转向系统所谓的汽车转向系统主要是指用来保持或改变汽车行驶方向及倒退方向的一系列的汽车固有装置系统的总称。
汽车转向系统的主要功能就是帮助驾驶员按照自己的意识及方向行驶汽车。
据国内不完全资料统计数据表明，每年死伤于汽车转向系统故障的人数占汽车死亡总人数的一半以上，这足以说明汽车转向系统在汽车行驶过程中的重要性。
随着汽车制造业的发展，目前汽车转向系统已经由原先单一的机械转向系统发展到机械转向系统与动力转向系统并存的时代。
众所周知，机械转向系统主要是通过驾驶员手动操作来完成一系列的转向要求的。
而动力转向系统则是通过动力系统来代替手动操作，它是通过液压系统及电动助力系统来完成一系列的转向操作的。
汽车转向系统通常是由汽车转向操纵结构、汽车转向器以及汽车转向转动机所组成。
而汽车转向系统中，又分为机械转向系统以及动力转向系统。
两者在转向系统构成方面有着许多的不同之处，但同时也存在着诸多相同的地方。
二、汽车转向系统中转向沉重故障分析在汽车行驶过程中，由于转向系统沉重故障而引起的事故是十分常见的。
这主要是由于汽车正常行驶时驾驶员向左右转动方向盘时，感到方向盘转向沉重、无回力感所引起的。
汽车转向系统故障诊断与维修案例
汽车转向系统故障诊断与维修案例案例一：转向过于沉重问题描述：车辆转向过于沉重，需要用力才能完成转向动作。
故障诊断：由于转向过于沉重，可首先考虑是转向助力系统故障。
检查助力转向油液是否充足，如果不足则补充。
检查油液中是否有气泡，如果有气泡则排出，并检查助力泵是否正常工作。
如果转向助力系统无问题，可进一步检查转向机与轮胎之间是否存在机械阻力或过度磨损。
若有则调整或更换相应零件。
维修方法：根据故障诊断结果，有两种维修方式。
若是转向助力系统故障，则需要检查助力泵、助力器和油液是否正常工作，是否需要更换相应部件。
若是机械阻力或过度磨损导致的转向过于沉重，则需要检查转向机和轮胎之间的零件是否需要调整或更换。
案例二：转向失灵问题描述：车辆转向时无法控制方向，转向失灵。
故障诊断：转向失灵可有多个原因。
首先，检查转向助力系统是否正常工作，包括助力泵、助力器和油液是否正常。
如果助力系统正常，则需要检查转向机与轮胎之间的连接是否松动或损坏。
还可以检查转向柱和转向节是否工作正常。
若以上均正常，则需要检查转向传感器和控制单元是否故障。
维修方法：根据故障诊断结果，有多种维修方式。
若是转向助力系统故障，需要检查助力泵、助力器和油液是否正常工作，并进行相应的维修或更换。
若是连接件松动或损坏导致转向失灵，需要重新连接或更换相应零件。
若是转向柱、转向节、转向传感器或控制单元故障，则需要进行相应的维修或更换。
案例三：转向力不稳问题描述：转向时感觉方向力不稳定，存在抖动或舵感不明显的情况。
故障诊断：转向力不稳可由多个原因引起。
首先，检查转向助力系统是否正常工作，包括助力泵、助力器和油液是否正常。
如果助力系统正常，则需要检查转向机与轮胎之间的零件是否存在磨损或机械阻力，如球头或轴承。
另外，还可以检查转向柱、转向节、转向传感器和控制单元是否正常工作。
维修方法：根据故障诊断结果，需进行相应的维修或更换。
若是转向助力系统故障，需检查助力泵、助力器和油液是否正常工作，并进行相应的修理或更换。
汽车转向沉重的原因分析及排除
合传动副 啮合间 隙过 小； 转 向垂 臂轴与衬套 间隙过小 等。应进行 调整 或修 理。若有轻重不匀 ， 或有 卡住 现象 ， 应拆下转 向器检查 、 清洗， 并更 换润 滑油。根据需要修理 或更换 损坏零件。另外 ， 在转 动转 向盘时 ， 若 口 斤 到有碰擦 声响 ， 一般是 由 于转 向轴弯 曲、 管柱 凹瘪 ， 或是转 向盘摩 擦
、
使用单位未 按《 特种设备 安全监察 条例》 规 定落实 １ ５ 日一 一 一 次的 日常 维 护保 养等制 度或维护保 养工作不到位 ， 个别维 护人员不按 技术规范操 作， 从而导致 电梯 的门系统 、 安全装 置 、 曳 引系统等主要部 件在使用 中
损坏 、 变化 ， 且 未能及 时修 复而形 成。 例 如某 电梯公 司维保人员 给一单位 的电梯进 行维护保养 时 ， 因责 任 心不强 ， 急 于下班 ， 使制动 器调整 不当 ， 又没有检 查试 车 ， 就 投 入使 用 。结果该梯制动 力不足 ， 载 客时溜 车蹲底 ， 致 使多名乘客受伤。 使 用管理方 面的缺陷往往 是 由于使用 单位管 理者思想认 识不足 ， 不重视对 电梯进行科学 、 安全 的使用 ， 管理工作存 在漏洞等原 因造成事 故 。如不按 时申请 定期检验 ， 导致检验不及 时 ； 对维护保养单位监督不 力等 。另外 ， 电梯 司乘人员缺乏电梯使用常识 ， 遇到电梯因停 电或故障
电梯是 指动力 驱动 ， 利用 沿刚性导 轨运行 的箱体或者 沿 固定线 路 运行 的梯级 （ 踏步） ， 进行 升降或者平行 送人 、 货 物的机 电类 特种设备 。 它 像其 他交通工 具一样 ， 已经成为人们 工作 和 日常生 活中不 可缺少 的 重要设备 。随着城 市建设步伐 的加快 ， 电梯 数量 也 日益剧增 ， 如何保证 电梯安全运行 ， 防止伤亡事故发生 ， 已经 成为特种设备安全监察工作 的 重点。在用 电梯 的非 正常运行 ， 可诱发安全事 故 ， 从 而导致人员伤 亡和 财产损失 。根据近 年来对在用 电梯 的安全检 查和定期检验 中发现 的事 故隐患及 存在问题 的部位显示 ， 易 引发 安全事故 的原 因大致 可分 为电 梯本体 缺陷和使用管理缺 陷两大类 。 在用 电梯易引发安全事故 的原 因 １ 、 电梯 本体缺陷
汽车转向沉重故障的诊断与排除
2.转阀式控制阀
20
五、结构原理
其原理与整体式动力转向器的非常相似。主要的区别是从控制阀 出来的压力油是控制齿条总成的运动。动力缸和活塞总成与齿条安装 在一起（如下图）。从控制阀出来的压力油推动或者帮助齿条运动。 和其他的动力转向器一样，控制阀与小齿轮装在一起，并受到小齿轮 操控。
21
如图所示为一个完整的齿轮齿条式转向器及相关的部
32
2. 转向不稳 1) 现象：汽车行驶时方向不稳，前轮摆振。 2) 原因：（间隙大、松旷） • 转向器过松； • 其他连接部位磨损过度，松旷； • 前轮轮毂轴承松动； • 前轮变形严重； • 前束过大。
33
3. 单边转向不足 1) 现象：汽车转向时出现转向盘或车轮
左右转动不等。 2) 原因：（不对称） • 转向摇臂在摇臂轴的位置不对； • 该边限位螺钉过长； • 直拉杆弯曲变形； • 不对称钢板弹簧装反。
是
是否过低？
调整轮胎压力至规定值 调整液面至规定值
否 是
发动机附件皮带是否松动？
调整皮带张紧力至规定值
否 是
转向器转阀是否发卡？
排除转向器发卡故障
否 是
转向器内部是否泄漏过大？
排除转向器泄漏故障
否
结束
36
别克凯越汽车维修手册的使用
在维修手册的章节中包含有规格、示意图和布线图、部件定位、诊断信息和
程序、维修指南、说明与操作、专用工具和设备七个标题。
在右图中，齿扇轴是由活 塞和循环球螺母总成驱动的。 通常，转动转向盘，螺杆跟着 转动，从动力转向泵出来的压 力油进入转向器中。平衡位置 时，活塞两边均进油，使活塞 处于稳定位置。当汽车直线行 驶时，活塞两边的油压相等； 当转动转向盘时，高压油进入 活塞的一侧，另一侧回油，来 帮助活塞和循环球螺母总成的 移动，从而使驾驶员操纵转向 盘轻便。
汽车转向沉重的原因分析及排除
汽车转向沉重的原因分析及排除汽车转向沉重是指驾驶过程中，车辆转向时需要较大力气才能完成转向动作。
这不仅给驾驶员带来不便，还可能给行车安全带来潜在风险。
因此，了解汽车转向沉重的原因以及相应的排除方法非常重要。
本文将从液压助力转向系统的故障、轮胎问题和悬挂系统故障三个方面进行分析，并提供相应的排除方法。
液压助力转向系统的故障是导致汽车转向沉重的常见原因之一。
该系统由动力转向泵、转向助力器和转向机构组成。
当系统发生故障时，转向助力减少或完全失效，导致汽车转向变得困难。
常见的故障原因包括转向泵出现泄漏或损坏、转向助力器堵塞或失灵以及转向机构的阻力增加等。
要解决液压助力转向系统故障引起的转向沉重问题，可以通过检查液压助力油的量和质量，清洗或更换转向助力器以及检修转向机构来排除故障。
轮胎问题也是导致转向沉重的常见原因之一。
轮胎的胎压过低或过高、胎面磨损不均匀以及轮胎磨损严重都会导致转向沉重。
胎压过低会增加轮胎与地面之间的摩擦力，使转向变得困难；而胎压过高则会减少轮胎与地面之间的接触面积，同样影响转向操作。
轮胎磨损不均匀和严重磨损也会导致转向不灵敏，甚至出现转向漂移的情况。
解决轮胎问题引起的转向沉重，首先需要定期检查和调整轮胎胎压，并确保轮胎磨损均匀。
如果轮胎磨损严重，需要及时更换新轮胎。
悬挂系统故障也可能导致汽车转向沉重。
悬挂系统由减震器、弹簧、悬挂臂等组成，它对车辆的操控性和稳定性起着重要作用。
当悬挂系统遭受损坏或故障时，车辆的转向性能会受到影响，出现转向沉重的情况。
故障可能包括减震器不良、弹簧变形、悬挂臂松动等。
要解决悬挂系统故障引起的转向沉重问题，需要进行悬挂系统的检修和维护。
更换损坏的减震器、弹簧和悬挂臂，确保悬挂系统工作正常，可以有效解决转向沉重的问题。
综上所述，导致汽车转向沉重的原因有液压助力转向系统故障、轮胎问题和悬挂系统故障。
针对不同的原因，可采取相应的排除方法。
需要注意的是，若转向沉重问题无法通过自行排除，建议及时咨询专业的汽车维修技师，以确保行车安全和稳定性。
汽车转向沉重故障的诊断与排除
三、学习拓展
拓展 5
故障现象
汽车行驶中，行驶方向自动偏向一边，不易保 持直线行驶，操纵困难。
试分析故障原因，并给出故障排除流程图。
谢谢观看！
