STC89C52单片机用户手册[键入作者姓名][选取日期]STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下:1.增强型8051单片机,6时钟/机器周期和12时钟/机器周期可以任意选择,指令代码完全兼容传统8051.2.工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V单片机)3.工作频率范围:0~40MHz,相当于普通8051的0~80MHz,实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口(32个),复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O口用时,需加上拉电阻。

7.ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。

即定时器T0、T1、T211.外部中断4路,下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口(UART),还可用定时器软件实现多个UART13.工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)14.PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序●空闲模式:典型功耗2mA●正常工作模式:典型功耗4Ma~7mA●掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC(40引脚):电源电压VSS(20引脚):接地P0端口(P0.0~P0.7,39~32引脚):P0口是一个漏极开路的8位双向I/O 口。

STC89C52RC单片机的特点

STC89C52RC单片机的特点

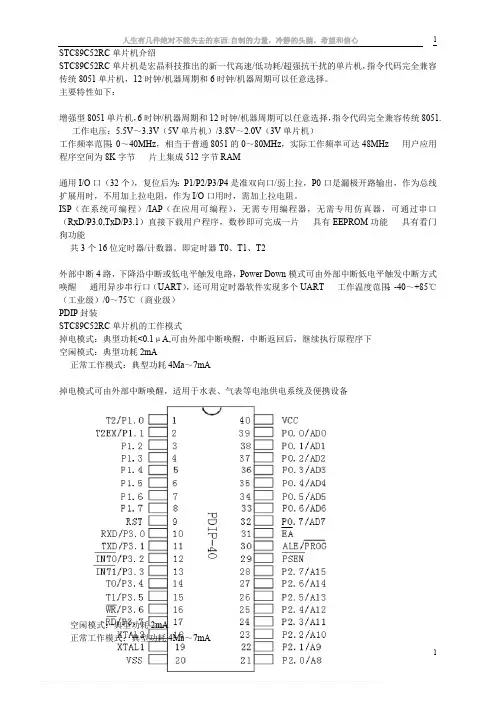

STC89C52RC 单片机介绍STC89C52RC 单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统 8051 单片机,12 时钟/机器周期和 6 时钟/机器周期可以任意选择。

主要特性如下:1. 增强型 8051 单片机,6 时钟/机器周期和 12 时钟/机器周期可以任意选择,指令代码完全兼容传统 8051.2. 工作电压:~(5V 单片机)/~(3V 单片机)3. 工作频率范围:0~40MHz,相当于普通 8051 的 0~80MHz,实际工作频率可达 48MHz4. 用户应用程序空间为 8K 字节5. 片上集成 512 字节 RAM6. 通用 I/O 口(32 个)复位后为:, P1/P2/P3/P4 是准双向口/弱上拉, P0 口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为 I/O 口用时,需加上拉电阻。

7. ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/,TxD/)直接下载用户程序,数秒即可完成一片8. 具有 EEPROM 功能9. 具有看门狗功能10. 共 3 个 16 位定时器/计数器。

即定时器 T0、T1、T211. 外部中断 4 路,下降沿中断或低电平触发电路,Power Down 模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口(UART),还可用定时器软件实现多个 UART13. 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)14. PDIP 封装STC89C52RC 单片机的工作模式掉电模式:典型功耗<μA,可由外部中断唤醒,中断返回后,继续执行原程序空闲模式:典型功耗 2mA 典型功耗正常工作模式:典型功耗 4Ma~7mA 典型功耗掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC 引脚功能说明VCC(40 引脚):电源电压VS S(20 引脚):接地P0 端口(~,39~32 引脚):P0 口是一个漏极开路的 8 位双向 I/O 口。

STC89C52RC单片机介绍

STC89C52RC单片机介绍

STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下:1. 增强型8051单片机,6时钟/机器周期和12时钟/机器周期可以任意选择,指令代码完全兼容传统8051.2. 工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V单片机)3. 工作频率范围:0~40MHz,相当于普通8051的0~80MHz,实际工作频率可达48MHz4. 用户应用程序空间为8K字节5. 片上集成512字节RAM6. 通用I/O口(32个),复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O口用时,需加上拉电阻。

7. ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片8. 具有EEPROM功能9. 具有看门狗功能10. 共3个16位定时器/计数器。

即定时器T0、T1、T211. 外部中断4路,下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口(UART),还可用定时器软件实现多个UART13. 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)14. PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序● 空闲模式:典型功耗2mA● 正常工作模式:典型功耗4Ma~7mA● 掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC(40引脚):电源电压VSS(20引脚):接地P0端口(P0.0~P0.7,39~32引脚):P0口是一个漏极开路的8位双向I/O 口。

STC89C52RC单片机介绍

STC89C52RC单片机介绍

STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下:增强型8051单片机,6时钟/机器周期和12时钟/机器周期可以任意选择,指令代码完全兼容传统8051. 工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V单片机)工作频率范围:0~40MHz,相当于普通8051的0~80MHz,实际工作频率可达48MHz 用户应用程序空间为8K字节 片上集成512字节RAM通用I/O口(32个),复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O口用时,需加上拉电阻。

ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片 具有EEPROM功能 具有看门狗功能共3个16位定时器/计数器。

即定时器T0、T1、T2外部中断4路,下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒 通用异步串行口(UART),还可用定时器软件实现多个UART 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序下空闲模式:典型功耗2mA正常工作模式:典型功耗4Ma~7mA掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备空闲模式:典型功耗2mA正常工作模式:典型功耗4Ma~7mA掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC(40引脚):电源电压 VSS(20引脚):接地P0端口(P0.0~P0.7,39~32引脚):P0口是一个漏极开路的8位双向I/O口。

(完整版)STC89C52RC单片机手册

(完整版)STC89C52RC单片机手册

STC89C52单片机用户手册[键入作者姓名][选取日期]STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下:1.增强型8051单片机,6时钟/机器周期和12时钟/机器周期可以任意选择,指令代码完全兼容传统8051.2.工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V单片机)3.工作频率范围:0~40MHz,相当于普通8051的0~80MHz,实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口(32个),复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O口用时,需加上拉电阻。

7.ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。

即定时器T0、T1、T211.外部中断4路,下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口(UART),还可用定时器软件实现多个UART13.工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)14.PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序●空闲模式:典型功耗2mA●正常工作模式:典型功耗4Ma~7mA●掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC(40引脚):电源电压VSS(20引脚):接地P0端口(P0.0~P0.7,39~32引脚):P0口是一个漏极开路的8位双向I/O 口。

STC89C52RC单片机手册

STC89C52RC单片机手册

STC89C52单片机用户手册[键入作者姓名][选取日期]STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下:1.增强型8051单片机,6时钟/机器周期和12时钟/机器周期可以任意选择,指令代码完全兼容传统8051.2.工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V单片机)3.工作频率范围:0~40MHz,相当于普通8051的0~80MHz,实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口(32个),复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O口用时,需加上拉电阻。

7.ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。

即定时器T0、T1、T211.外部中断4路,下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口(UART),还可用定时器软件实现多个UART13.工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)14.PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序●空闲模式:典型功耗2mA●正常工作模式:典型功耗4Ma~7mA●掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC(40引脚):电源电压VSS(20引脚):接地P0端口(P0.0~P0.7,39~32引脚):P0口是一个漏极开路的8位双向I/O 口。

STC89C52RC单片机介绍

STC89C52RC单片机介绍

STC89‎C52RC‎单片机介绍‎STC89‎C52RC‎单片机是宏‎晶科技推出‎的新一代高‎速/低功耗/超强抗干扰‎的单片机,指令代码完‎全兼容传统‎8051单‎片机,12时钟/机器周期和‎6时钟/机器周期可‎以任意选择‎。

主要特性如‎下:1. 增强型80‎51单片机‎,6时钟/机器周期和‎12时钟/机器周期可‎以任意选择‎,指令代码完‎全兼容传统‎8051.2. 工作电压:5.5V~3.3V(5V单片机‎)/3.8V~2.0V(3V单片机‎)3. 工作频率范‎围:0~40MHz‎,相当于普通‎8051的‎0~80MHz‎,实际工作频‎率可达48‎M Hz4. 用户应用程‎序空间为8‎K字节5. 片上集成5‎12字节R‎A M6. 通用I/O口(32个),复位后为:P1/P2/P3/P4是准双‎向口/弱上拉,P0口是漏‎极开路输出‎,作为总线扩‎展用时,不用加上拉‎电阻,作为I/O口用时,需加上拉电‎阻。

7. ISP(在系统可编‎程)/IAP(在应用可编‎程),无需专用编‎程器,无需专用仿‎真器,可通过串口‎(R xD/P3.0,TxD/P3.1)直接下载用‎户程序,数秒即可完‎成一片8. 具有EEP‎R OM功能‎9. 具有看门狗‎功能10. 共3个16‎位定时器/计数器。

即定时器T‎0、T1、T211. 外部中断4‎路,下降沿中断‎或低电平触‎发电路,Power‎Down模‎式可由外部‎中断低电平‎触发中断方‎式唤醒12. 通用异步串‎行口(UART),还可用定时‎器软件实现‎多个UAR‎T13. 工作温度范‎围:-40~+85℃(工业级)/0~75℃(商业级)14. PDIP封‎装STC89‎C52RC‎单片机的工‎作模式掉电模式:典型功耗<0.1μA,可由外部中‎断唤醒,中断返回后‎,继续执行原‎程序● 空闲模式:典型功耗2‎m A● 正常工作模‎式:典型功耗4‎M a~7mA● 掉电模式可‎由外部中断‎唤醒,适用于水表‎、气表等电池‎供电系统及‎便携设备STC89‎C52RC‎引脚图STC89‎C52RC‎引脚功能说‎明VCC(40引脚):电源电压VSS(20引脚):接地P0端口(P0.0~P0.7,39~32引脚):P0口是一‎个漏极开路‎的8位双向‎I/O 口。

STC89C52RC单片机的特点

STC89C52RC单片机的特点

STC89C52RC 单片机介绍STC89C52RC 单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051 单片机,12 时钟/机器周期和 6 时钟/机器周期可以任意选择。

主要特性如下:1. 增强型8051 单片机,6 时钟/机器周期和12 时钟/机器周期可以任意选择,指令代码完全兼容传统8051.2. 工作电压:5.5V~3.3V(5V 单片机)/3.8V~2.0V(3V 单片机)3. 工作频率范围:0~40MHz,相当于普通8051 的0~80MHz,实际工作频率可达48MHz4. 用户应用程序空间为8K 字节5. 片上集成512 字节RAM6. 通用I/O 口(32 个)复位后为:,P1/P2/P3/P4 是准双向口/弱上拉,P0 口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O 口用时,需加上拉电阻。

7. ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片8. 具有EEPROM 功能9. 具有看门狗功能10. 共3 个16 位定时器/计数器。

即定时器T0、T1、T211. 外部中断4 路,下降沿中断或低电平触发电路,Power Down 模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口(UART),还可用定时器软件实现多个UART13. 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)14. PDIP 封装STC89C52RC 单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序空闲模式:典型功耗2mA 典型功耗正常工作模式:典型功耗4Ma~7mA 典型功耗掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC 引脚功能说明VCC(40 引脚):电源电压VS S(20 引脚):接地P0 端口(P0.0~P0.7 P0.7,39~32 引脚):P0 口是一个漏极开路的8 位双向I/O 口。

STCCRC单片机的特点

STCCRC单片机的特点

S T C89C52R C单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机;指令代码完全兼容传统8051单片机;12时钟/机器周期和6时钟/机器周期可以任意选择..主要特性如下:1.增强型8051单片机;6时钟/机器周期和12时钟/机器周期可以任意选择;指令代码完全兼容传统8051.2.工作电压:5.5V~3.3V5V单片机/3.8V~2.0V3V单片机3.工作频率范围:0~40MHz;相当于普通8051的0~80MHz;实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口32个复位后为:;P1/P2/P3/P4是准双向口/弱上拉;P0口是漏极开路输出;作为总线扩展用时;不用加上拉电阻;作为I/O口用时;需加上拉电阻..7.ISP在系统可编程/IAP在应用可编程;无需专用编程器;无需专用仿真器;可通过串口RxD/P3.0;TxD/P3.1直接下载用户程序;数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器..即定时器T0、T1、T211.外部中断4路;下降沿中断或低电平触发电路;PowerDown模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口UART;还可用定时器软件实现多个UART13.工作温度范围:-40~+85℃工业级/0~75℃商业级14.PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<0.1μA;可由外部中断唤醒;中断返回后;继续执行原程序空闲模式:典型功耗2mA典型功耗正常工作模式:典型功耗4Ma~7mA典型功耗掉电模式可由外部中断唤醒;适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚功能说明VCC40引脚:电源电压VSS20引脚:接地P0端口P0.0~P0.7P0.7;39~32引脚:P0口是一个漏极开路的8位双向I/O口..作为输出端口;每个引脚能驱动8个TTL负载;对端口P0写入每个引脚能驱动写入“1”时;可以作为高阻抗输入..在访问外部程序和数据存储器时在访问外部程序和数据存储器时;P0口也可以提供低8位地址和8位数据的复用总线位数据的复用总线..此时;P0口内部上拉电阻有效..在FlashROM编在程时;P0端口接收指令字节端口接收指令字节;而在校验程序时;则输出指令字节则输出指令字节..验证时;要求外接上拉电阻..P1端口P1.0~P1.7;1~8引脚:P1口是一个带内部上拉电阻的8位双向I/O口..P1的输出缓冲器可驱动吸收或者输出电流方式4个TTL输入..对端口写入1时;通过内部的上拉电阻把端口拉到高电位;这是可用作输入口..P1口作输入口使用时;因为有内部上拉电阻;那些被外部拉低的引脚会输出一个电流..此外;P1.0和P1.1还可以作为定时器/计数器2的外部技术输入P1.0/T2和定时器/计数器2的触发输入P1.1/T2EX;具体参见下表:在对FlashROM编程和程序校验时;P1接收低8位地址..表XXP1.0和P1.1引脚复用功能P2端口P2.0~P2.7;21~28引脚:P2口是一个带内部上拉电阻的8位双向I/O端口..P2的输出缓冲器可以驱动吸收或输出电流方式4个TTL输入..对端口写入1时;通过内部的上拉电阻把端口拉到高电平;这时可用作输入口..P2作为输入口使用时;因为有内部的上拉电阻;那些被外部信号拉低的引脚会输出一个电流I..在访问外部程序存储器和16位地址的外部数据存储器如执行“MOVX@DPTR”指令时;P2送出高8位地址..在访问8位地址的外部数据存储器如执行“MOVX@R1”指令时;P2口引脚上的内容就是专用寄存器SFR区中的P2寄存器的内容;在整个访问期间不会改变..在对FlashROM编程和程序校验期间;P2也接收高位地址和一些控制信号..P3端口P3.0~P3.7;10~17引脚:P3是一个带内部上拉电阻的8位双向I/O端口..P3的输出缓冲器可驱动吸收或输出电流方式4个TTL输入..对端口写入1时;通过内部的上拉电阻把端口拉到高电位;这时可用作输入口..P3做输入口使用时;因为有内部的上拉电阻;那些被外部信号拉低的引脚会输入一个电流..在对FlashROM编程或程序校验时;P3还接收一些控制信号..P3口除作为一般I/O口外;还有其他一些复用功能;如下表所示:表XXP3口引脚复用功能复用功能RST9引脚:复位输入..当输入连续两个机器周期以上高电平时为有效;用来完成单片机单片机的复位初始化操作..看门狗计时完成后;RST引脚输出96个晶振周期的高电平..特殊寄存器AUXR地址8EH上的DISRTO位可以使此功能无效..DISRTO默认状态下;复位高电平有效.. ALE/ROG30引脚地址锁存控制信号:ALE是访问外部程序存储器时;锁存低8位地址的输出脉冲..在Flash编程时;此引脚ROG也用作编程输入脉冲..在一般情况下;ALE以晶振六分之一的固定频率输出脉冲;可用来作为外部定时器或时钟使用..然而;特别强调;在每次访问外部数据存储器时;ALE脉冲将会跳过..如果需要;通过将地址位8EH的SFR的第0位置“1”;ALE操作将无效..这一位置“1”;ALE仅在执行MOVX或MOV指令时有效..否则;ALE将被微弱拉高..这个ALE使能标志位地址位8EH的SFR的第0位的设置对微控制器处于外部执行模式下无效..:外部程序存储器选通信号SEN是外部程序存储器选SEN29引脚通信号..当AT89C51RC从外部程序存储器执行外部代码时;SEN在每个机器周期被激活两次;而访问外部数据存储器时;SEN将不被激活..A/VPP31引脚访问外部程序存储器控制信号..:为使能从0000H到FFFFH的外部程序存储器读取指令;A必须接GND..注意加密方式1时;A 将内部锁定位RESET..为了执行内部程序指令;A应该接VCC..在Flash编程期间;A也接收12伏VPP电压..XTAL119引脚:振荡器反相放大器和内部时钟发生电路的输入端..XTAL218引脚:振荡器反相放大器的输入端..。

STC89C52RC单片机用户手册

STC89C52RC单片机用户手册

STC89C52RC单片机用户手册一、概述STC89C52RC 单片机是一款高性能、低功耗的 8 位微控制器,具有丰富的片上资源和强大的功能,广泛应用于各种电子设备和控制系统中。

二、特点与优势1、高性能采用 8051 内核,处理速度快。

具有较高的指令执行效率。

2、丰富的片上资源8K 字节的 Flash 程序存储器,可多次擦写。

512 字节的 RAM 数据存储器。

32 个 I/O 口,满足多种外设连接需求。

3、低功耗多种节能模式,有效降低系统功耗。

4、易于编程支持在线编程和下载,方便开发调试。

三、引脚功能1、电源引脚VCC:电源正极,通常接+5V 电源。

GND:电源地。

2、时钟引脚XTAL1:内部振荡器反相放大器的输入端。

XTAL2:内部振荡器反相放大器的输出端。

3、控制引脚RST:复位引脚,高电平有效。

EA/VPP:访问外部程序存储器控制引脚。

4、 I/O 引脚P0 口:8 位漏极开路双向 I/O 口。

P1 口:8 位准双向 I/O 口。

P2 口:8 位准双向 I/O 口。

P3 口:8 位准双向 I/O 口,具有第二功能。

四、存储器结构1、程序存储器可通过编程器将程序写入 Flash 存储器。

2、数据存储器内部 RAM 用于存储临时数据和变量。

五、中断系统1、中断源外部中断 0 和 1。

定时器/计数器中断。

串行口中断。

2、中断优先级支持两级中断优先级设置。

六、定时器/计数器1、定时器 0 和 1可作为定时器或计数器使用。

2、工作方式多种工作方式可供选择,满足不同应用需求。

七、串行通信1、串行口工作方式支持 4 种工作方式。

2、波特率设置通过定时器设置不同的波特率。

八、编程与开发1、开发工具可以使用 Keil 等集成开发环境进行编程。

2、下载方式通过串口下载程序到单片机。

九、应用示例以下是一个简单的 STC89C52RC 单片机控制 LED 灯闪烁的示例程序:```cinclude <reg52h> //包含 52 系列单片机头文件sbit LED = P1^0; //定义 LED 连接的引脚void delay(unsigned int t) //延时函数{unsigned int i, j;for (i = 0; i < t; i++)for (j = 0; j < 120; j++);}void main()//主函数{while (1){LED = 0; //点亮 LEDdelay(500);//延时 500msLED = 1; //熄灭 LEDdelay(500);//延时 500ms}}```十、注意事项1、电源稳定性确保电源供应稳定,避免电压波动对单片机造成影响。

stc89c52rc单片机结构

stc89c52rc单片机结构

stc89c52rc单片机结构STC89C52RC单片机是一种高性能、低功耗的8位单片机,它是由STC公司推出的一款单片机。

其特点是有ISP(In-System Programming)在线编程功能,可以不用拆下芯片,就能使用ISP编程器进行在线编程,提高了单片机的使用效率。

下面就分步骤来阐述STC89C52RC单片机的结构。

第一步,CPU结构STC89C52RC单片机的CPU结构是基于哈佛结构的,其中包括AUC (程序地址计数器)、程序存储器ROM、数据存储器RAM、存储器控制器、总线控制器等部分。

其中AUC具有16位地址,可以寻址的最大空间是64K字节,程序存储器ROM和数据存储器RAM都可以扩展。

第二步,I/O口结构该单片机的I/O口结构包括32个外部I/O口和8个内部I/O口,其中外部I/O口可以连接外部LED、晶振、按键等外设,内部I/O口是可复用的,可以连接CMOS输出器等。

第三步,时钟和定时器的结构STC89C52RC单片机采用了12MHz的晶振,提供了三个定时器,其中Timer0和Timer1是16位定时器/计数器。

Timer2是8位的定时器/计数器,同时还有一个定时器0的16位增量计数器TMOD。

第四步,中断系统结构STC89C52RC单片机的中断系统结构采用了可编程中断控制器(PIC)。

理论最大的中断来源可以达到32个。

同时,该单片机还有5个中断优先级,可以分别分配不同的优先级,以便按照用户优先级来控制中断服务。

第五步,ISP编程结构该单片机的ISP编程结构采用了串行通讯口SI0,除了可以进行在线编程外,还可以通过ISP编程器实现单片机的测试和校验。

综上所述,STC89C52RC单片机结构包括CPU结构、I/O口结构、时钟和定时器的结构、中断系统结构和ISP编程结构。

其具有低功耗、高性能、编程效率高等特点,被广泛应用于计算机辅助设计、智能控制、电子电路自动化等领域。

stc89c52rc

stc89c52rc

stc89c52rcSTC89C52RC: 全面了解脉冲宽度调制控制器摘要:STC89C52RC是一款功能强大的单片机,特别适用于脉冲宽度调制(PWM)控制应用。

本文将对STC89C52RC的特性、应用领域以及其优势进行详细介绍。

第一部分:概述1.1 什么是STC89C52RC?STC89C52RC是一款高性能的8051内核单片机,由中国的ST公司生产。

它采用了先进的CMOS工艺,并配备了强大的功能和性能。

1.2 STC89C52RC的主要特性STC89C52RC具有以下主要特性:- 高性能的8051内核:具有快速的执行速度和高效的指令集。

- 大容量存储器:内置8KB的Flash程序存储器和可扩展的RAM。

- 强大的外设功能:包括多个通用IO口、定时器/计数器、串口等。

- PWM技术支持:内置多个PWM输出通道,可以轻松实现对电机、LED灯等的精确控制。

- 丰富的中断支持:支持多种中断源,可以快速响应外部事件。

- 低功耗设计:采用了多种省电技术,延长了电池寿命,适用于便携式设备应用。

第二部分:应用领域2.1 控制系统与自动化STC89C52RC的强大功能和丰富的外设支持使其成为控制系统和自动化领域的理想选择。

它可以用于工业自动化、家庭自动化、机器人等领域,实现对各种设备和系统的精确控制。

2.2 电机控制电机控制是STC89C52RC的一个重要应用领域。

它的PWM功能可以实现对电机的精确控制,包括速度调节、方向控制等。

在工业设备、家用电器、机器人等领域中,STC89C52RC广泛应用于电机驱动和控制。

2.3 LED控制STC89C52RC具有多个PWM输出通道,可以轻松控制LED的亮度。

在照明、显示屏幕、彩灯等应用中,STC89C52RC可以实现灵活多样的LED控制效果。

2.4 智能家居和物联网随着智能家居和物联网的快速发展,STC89C52RC在这些领域中发挥着重要作用。

它可以实现对智能家居设备的控制和调度,以及与其他设备的互联互通。

STC89C52RC单片机介绍

STC89C52RC单片机介绍

STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下:1. 增强型8051单片机,6时钟/机器周期和12时钟/机器周期可以任意选择,指令代码完全兼容传统8051.2. 工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V单片机) 3. 工作频率范围:0~40MHz,相当于普通8051的0~80MHz,实际工作频率可达48MHz4. 用户应用程序空间为8K字节5. 片上集成512字节RAM6. 通用I/O口(32个),复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O口用时,需加上拉电阻。

7. ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片 8. 具有EEPROM功能 9. 具有看门狗功能10. 共3个16位定时器/计数器。

即定时器T0、T1、T211. 外部中断4路,下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口(UART),还可用定时器软件实现多个UART 13. 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级) 14. PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序空闲模式:典型功耗2mA正常工作模式:典型功耗4Ma~7mA掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC(40引脚):电源电压 VSS(20引脚):接地P0端口(P0.0~P0.7,39~32引脚):P0口是一个漏极开路的8位双向I/O口。

STC89C52RC单片机介绍

STC89C52RC单片机介绍

STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下:1. 增强型8051单片机,6时钟/机器周期和12时钟/机器周期可以任意选择,指令代码完全兼容传统8051.2. 工作电压:~(5V单片机)/~(3V单片机)3. 工作频率范围:0~40MHz,相当于普通8051的0~80MHz,实际工作频率可达48MHz4. 用户应用程序空间为8K字节5. 片上集成512字节RAM6. 通用I/O口(32个),复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O口用时,需加上拉电阻。

7. ISP(在系统可编程)/IAP(在应用可编程),无需专用编程器,无需专用仿真器,可通过串口(RxD/,TxD/)直接下载用户程序,数秒即可完成一片8. 具有EEPROM功能9. 具有看门狗功能10. 共3个16位定时器/计数器。

即定时器T0、T1、T211. 外部中断4路,下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口(UART),还可用定时器软件实现多个UART 13. 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)14. PDIP封装STC89C52RC单片机的工作模式掉电模式:典型功耗<μA,可由外部中断唤醒,中断返回后,继续执行原程序空闲模式:典型功耗2mA正常工作模式:典型功耗4Ma~7mA掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC(40引脚):电源电压VSS(20引脚):接地P0端口(~,39~32引脚):P0口是一个漏极开路的8位双向I/O口。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

STC89C52RC 单片机介绍STC89C52RC 单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051 单片机,12 时钟/机器周期和 6 时钟/机器周期可以任意选择。

主要特性如下:1. 增强型8051 单片机,6 时钟/机器周期和12 时钟/机器周期可以任意选择,指令代码完全兼容传统 8051.2. 工作电压:5.5V~3.3V<5V 单片机)/3.8V~2.0V<3V 单片机)3. 工作频率范围:0~40MHz,相当于普通 8051 的 0~80MHz,实际工作频率可达 48MHz4. 用户应用程序空间为 8K 字节5. 片上集成 512 字节 RAM6. 通用I/O 口<32 个)复位后为:,P1/P2/P3/P4 是准双向口/弱上拉,P0 口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为I/O 口用时,需加上拉电阻。

7. ISP<在系统可编程)/IAP<在应用可编程),无需专用编程器,无需专用仿真器,可通过串口<RxD/P3.0,TxD/P3.1)直接下载用户程序,数秒即可完成一片8. 具有 EEPROM 功能9. 具有看门狗功能10. 共 3 个 16 位定时器/计数器。

即定时器 T0、T1、T211. 外部中断 4 路,下降沿中断或低电平触发电路,Power Down 模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口<UART),还可用定时器软件实现多个 UART13. 工作温度范围:-40~+85℃<工业级)/0~75℃<商业级)14. PDIP 封装STC89C52RC 单片机的工作模式掉电模式:典型功耗<0.1μA,可由外部中断唤醒,中断返回后,继续执行原程序空闲模式:典型功耗 2mA 典型功耗正常工作模式:典型功耗 4Ma~7mA 典型功耗掉电模式可由外部中断唤醒,适用于水表、气表等电池供电系统及便携设备STC89C52RC 引脚功能说明VCC<40 引脚):电源电压VSS<20 引脚):接地P0 端口<P0.0~P0.7 P0.7,39~32 引脚):P0 口是一个漏极开路的8 位双向I/O 口。

作为输出端口,每个引脚能驱动8 个TTL 负载,对端口P0 写入每个引脚能驱动写入“1”时,可以作为高阻抗输入。

在访问外部程序和数据存储器时在访问外部程序和数据存储器时,P0 口也可以提供低8 位地址和8 位数据的复用总线位数据的复用总线。

此时,P0 口内部上拉电阻有效。

在Flash ROM 编在程时,P0 端口接收指令字节端口接收指令字节;而在校验程序时,则输出指令字节则输出指令字节。

验证时,要求外接上拉电阻。

P1 端口<P1.0~P1.7,1~8 引脚):P1 口是一个带内部上拉电阻的8 位双向I/O 口。

P1 的输出缓冲器可驱动<吸收或者输出电流方式)4 个TTL 输入。

对端口写入 1 时,通过内部的上拉电阻把端口拉到高电位,这是可用作输入口。

P1口作输入口使用时,因为有内部上拉电阻,那些被外部拉低的引脚会输出一个电流< )。

此外,P1.0 和P1.1 还可以作为定时器/计数器 2 的外部技术输入<P1.0/T2)和定时器/计数器 2 的触发输入<P1.1/T2EX),具体参见下表:在对 Flash ROM 编程和程序校验时,P1 接收低 8 位地址。

表 XX P1.0 和 P1.1 引脚复用功能P2 端口<P2.0~P2.7,21~28 引脚):P2 口是一个带内部上拉电阻的8 位双向I/O 端口。

P2 的输出缓冲器可以驱动<吸收或输出电流方式)4 个TTL 输入。

对端口写入 1 时,通过内部的上拉电阻把端口拉到高电平,这时可用作输入口。

P2 作为输入口使用时,因为有内部的上拉电阻,那些被外部信号拉低的引脚会输出一个电流<I)。

在访问外部程序存储器和16 位地址的外部数据存储器<如执行“MOVX @DPTR”指令)时,P2 送出高8 位地址。

在访问8 位地址的外部数据存储器<如执行“MOVX @R1”指令)时,P2 口引脚上的内容<就是专用寄存器<SFR)区中的P2 寄存器的内容),在整个访问期间不会改变。

在对 Flash ROM 编程和程序校验期间, P2也接收高位地址和一些控制信号。

P3 端口<P3.0~P3.7,10~17 引脚):P3 是一个带内部上拉电阻的 8 位双向 I/O 端口。

P3 的输出缓冲器可驱动<吸收或输出电流方式)4 个TTL 输入。

对端口写入 1 时,通过内部的上拉电阻把端口拉到高电位,这时可用作输入口。

P3做输入口使用时,因为有内部的上拉电阻,那些被外部信号拉低的引脚会输入一个电流< )。

在对Flash ROM 编程或程序校验时,P3 还接收一些控制信号。

P3 口除作为一般 I/O 口外,还有其他一些复用功能,如下表所示:表 XX P3 口引脚复用功能复用功能RST<9 引脚):复位输入。

当输入连续两个机器周期以上高电平时为有效,用来完成单片机单片机的复位初始化操作。

看门狗计时完成后,RST 引脚输出96 个晶振周期的高电平。

特殊寄存器AUXR<地址8EH)上的DISRTO 位可以使此功能无效。

DISRTO 默认状态下,复位高电平有效。

ALE/ ROG <30 引脚)地址锁存控制信号: <ALE)是访问外部程序存储器时,锁存低 8 位地址的输出脉冲。

在 Flash 编程时,此引脚< ROG)也用作编程输入脉冲。

在一般情况下,ALE 以晶振六分之一的固定频率输出脉冲,可用来作为外部定时器或时钟使用。

然而,特别强调,在每次访问外部数据存储器时,ALE 脉冲将会跳过。

如果需要,通过将地址位8EH 的SFR 的第0 位置“1” ,ALE 操作将无效。

这一位置“1” ,ALE 仅在执行MOVX 或MOV 指令时有效。

否则,ALE 将被微弱拉高。

这个ALE 使能标志位<地址位8EH 的SFR 的第0 位)的设置对微控制器处于外部执行模式下无效。

:外部程序存储器选通信号< SEN)是外部程序存储器选SEN<29 引脚)通信号。

当AT89C51RC 从外部程序存储器执行外部代码时,SEN在每个机器周期被激活两次,而访问外部数据存储器时,SEN将不被激活。

A/VPP <31 引脚)访问外部程序存储器控制信号。

:为使能从0000H 到FFFFH 的外部程序存储器读取指令,A必须接GND。

注意加密方式 1 时,A将内部锁定位RESET。

为了执行内部程序指令,A应该接VCC。

在Flash 编程期间,A也接收12 伏VPP 电压。

XTAL1<19 引脚):振荡器反相放大器和内部时钟发生电路的输入端。

XTAL2<18 引脚):振荡器反相放大器的输入端。

#include <reg51.h>#include <stc89c52_eeprom.h> //_nop_(>。

延时函数用#define uchar unsigned char#define uint unsigned intsbit k1=P1^0。

sbit k2=P1^1。

sbit k3=P1^2。

sbit temp_out=P1^5。

sbit humi_out=P1^6。

sbit IO= P3^2 。

uint count。

uchar ds1,ds2,ds3,ds4。

uchar set_temp_H,set_temp_H_shi,set_temp_H_ge。

//设定温度的变量uchar set_temp_L,set_temp_L_shi,set_temp_L_ge。

//设定温度的变量uchar set_humi_H,set_humi_H_ge,set_humi_H_shi。

//设置湿度的变量uchar set_humi_L,set_humi_L_ge,set_humi_L_shi。

//设置湿度的变量uchar U8FLAG,k,flag。

uchar U8count,U8temp。

uchar U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata。

ucharU8T_data_H_temp,U8T_data_L_temp,U8RH_data_H_temp,U8RH_data_L_temp,U8checkdata_t emp。

uchar U8comdata。

uint U16temp1,U16temp2。

uchar ser[]={0,0}。

uchar i。

uchar code dis_7[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}。

//共阳LED段码表 "0" "1" "2" "3" "4" "5" "6" "7" "8" "9"void Delay1(uint j>{uchar i。

for(。

j>0。

j-->{for(i=0。

i<35。

i++>。

}}void Delay_10us(void>{uchar i=6。

for(。

i>0。

i-->。

}void COM(void>{uchar i。

for(i=0。

i<8。

i++>{U8FLAG=2。

//---------------------while((!IO>&&U8FLAG++>。

Delay_10us(>。

Delay_10us(>。

// Delay_10us(>。

U8temp=0。

if(IO>U8temp=1。

U8FLAG=2。

while((IO>&&U8FLAG++>。

//----------------------if(U8FLAG==1>break。

U8comdata<<=1。

U8comdata|=U8temp。

}}//--------------------------------void RH(void>{IO=0。

Delay1(50>。

IO=1。

Delay_10us(>。

Delay_10us(>。
