行李箱盖的一般设计
行李箱饰件设计手册
3 设计准则
3.3.4 行李箱对造型方案的要求和检查
2013-9-2 7
在前期的造型过程中,要对设计部的造型方案进行分析检查,尤其是零件间隙、制造可行性、安装可行性等, 并和设计人员及时沟通。其主要目的是: 1. 保证造型方案的可行性 2. 保证造型方案的工程方案可行性、质量及目标价格满足项目要求。
2013-9-2 12
3 设计准则
3.4.7 行李箱后盖拉手的要求
Global推荐使用SAAB9-3 12785350作为共用零件。
2013-9-2 13
3 设计准则
3.5行李箱饰件系统的设计技巧2013-9-2 14
3.5.1 衣帽架下饰板和绞链处的设计技巧
在有些高档车上会在行李箱区域布置衣帽架下饰板,又由于不同的后盖绞链结构,周边零件较多,配合较复杂, 对于这块区域尤其要引起注意。下面以SGM和一些竞争车型为例,说明一下设计技巧。 后盖绞链一般分为气弹簧四连杆式绞链和鹅颈式绞链。由于气弹簧四连杆式绞链布置在行李箱外,与行李箱饰 件没有配合关系,衣帽架下饰板和侧饰板配合较好,外观也较美观。在条件允许的情况下,推荐使用该种绞链 和行李箱饰件的配合,例如SGM 980车型就是采取了这种结构(如下图所示):
行李箱饰件与密封条开口需有10mm的搭接量。
2013-9-2 10
3 设计准则
3.4.5 行李箱地板饰件与车身钣金的配合要求
1、备胎盖板毯面与周边行李箱零件允许有7mm的间隙; 2、备胎盖板背面到备胎轴载重支撑面的定义的设计间隙为10.0mm; 3、后备箱饰件地板毯面与备胎盖板基材的搭接量为10.0mm; 4、备胎盖板每300mm就应该有支撑来满足承载性能要求; 5、备胎盖板基材周边必须与钣金的搭接量必须满足10mm
行李箱饰件设计手册精品文档22页
图三 常用行李箱材料组成
3 设计准则
2020/7/1 5
3.3.2 行李箱紧固件策略
行李箱紧固件一般有圣诞树卡扣、膨胀卡扣(如图四所示)。膨胀卡扣安装力较小,较多应用于固定点位于金 属支架的区域,例如侧饰板后部绞链附近的固定点;圣诞树卡扣插拔力较大,广泛应用于固定点位于钣金的区 域。行李箱后盖内饰板、行李箱侧饰板前端一般都用圣诞树卡扣。行李箱备胎盖板主要靠型面与周边零件匹配。
3 设计准则
2020/7/1 6
3.3.4 行李箱对造型方案的要求和检查
在前期的造型过程中,要对设计部的造型方案进行分析检查,尤其是零件间隙、制造可行性、安装可行性等, 并和设计人员及时沟通。其主要目的是:
1. 保证造型方案的可行性 2. 保证造型方案的工程方案可行性、质量及目标价格满足项目要求。
1 行李箱饰件系统介绍
如下图二所示:
1:行李箱侧饰板 5:行李箱侧饰板电器返修门 6:电器返修门标签 7:行李箱便利网 8:储物盒 9:三角警示牌
2020/7/1 1
图 二 行李箱饰件系统 附件结构图
2 相关要求
2.1 系统和子系统性能要求
对于行李箱饰件系统主要的性能要求,主要满足承载性能、外观要求、NVH性能要求等。
2.3.1 维修工具的要求
整个行李箱饰件系统的维修应该使用现有工具,不应该开发新的专用工具。
2.3.2 维护售后要求
安装卡扣要求至少可以拆卸5次以上
3 设计准则
3.1行李箱饰件系统设计开发流程
2020/7/1 3
3 设计准则
2020/7/1 4
3.2 行李箱设计要求收集
设计的基本原则是为了满足客户对行李箱系统的美观、存取货物等要求。所以正确理解设计要求是成功设计的第一步,也是最 关键的一步。
汽车行李箱盖设计规范
E
开启最高位置(mm)
1500
1700
1800
FO
初始开启力(N)
10
15-20
25
FC
关闭力(N)
15
20-25
30
图5-1行李箱盖总布置参数
5.2 参数设计
5.2.1开口宽度
行李箱盖开启后,应为用户提供足够的取放行李的通过空间,行李箱盖的开口宽度则显得犹为重要。开口宽度A主要受到整车宽度、后灯位置及造型、两侧流水槽结构的影响。在整车的效果图冻结后,这个开口宽度已基本确定。开口宽度A最小应在850mm,一般选取950mm,当然,在车宽允许的情况下,这个值越大越好。在进行效果图分析时,就应对这个尺寸进行检查,同时要考虑后灯的布置对流水槽的影响,使流水槽在满足排水性的前提下尽量窄,以增加开口宽度。
5.2.4 开启手柄高度
行李箱盖关闭时,需要施加外力使行李箱打开。开启手柄高度是指外力作用点的离地高度。这个尺寸主要受到行李箱高度和人机的影响。手柄的设计位置不能过低,这样会使身材高大的用户需要较大程度的弯腰才能触及手柄。手柄位置过高时,手的施力较别扭,同样不利于用户操作。当手柄安装在牌照灯装饰盖上,或者直接用装饰盖代替手柄时,施力点的位置首先要满足牌照安装的法规要求。开启手柄高度应在效果图分析时进行检查,设计在600-800(mm),一般选取700mm左右。
汽车行李箱盖(背门)设计规范
1
本标准适用于各类汽车李箱盖的设计。
2
下列文件中对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB15741-1995汽车和挂车号牌板(架)及其位置
行李箱盖扭力弹簧设计
行李箱盖在开启(0°)和关闭(95°) 瞬间所受的弹力分别约 15N 和 20N,可以换 算为力矩分别为 6N.m 和 6.4N.m;该力矩即 手部作用力,用 Mb 表示。
在行李箱盖使用过程中,启动开启装置 后,能自动弹起一定高度,方便用户继续抬 举,同时在最大打开位置时有足够的保持力, 以免在风力作用下或斜坡上自行落下关闭导 致伤人事故 [2]。本文以某一上市车型(下文 简称车型 A)为例,通过数学及力学理论, 并结合 DMU 模型分析及 EXCEL 开发程序获 得扭力弹簧的设计参数,减少行李箱平衡铰 链开发周期,优化行李箱盖开闭性能。
1 行李箱盖系统受力分析
用户在开关行李箱盖时,为了平衡行李
箱盖,手部感受的力(手部作用力)是用来
克服行李箱盖系统的重力矩和扭力弹簧的扭
矩等。
1.1 行李箱盖重力矩
行李箱盖重力臂是随着行李箱盖开启角
度的而变化的。行李箱盖在开闭过程中,铰
链轴心线与行李箱盖重心(如图 1 所示)的
距离 L 是一个定值。则行李箱在开闭过程任
(4)
其中,β 为扭力弹簧在最大开启时的转
角;α 为行李箱盖开启任意角度与最大开启
角度时所对应的扭力弹簧夹角,同时也是行
李箱盖在最大开启角度时扭力弹簧的安装角
度,简称扭力弹簧初始角度。
图 4 扭力弹簧扭转角度示意图 初始位置
行李箱盖在关闭
状态位置
β
α 121.28°
行李箱盖在最大开启 状态位置
行李箱盖在开闭过程中,α 与 θ 之间关 系可以通过在 CATIA 软件中建立 DMU 模型 分析来获得,如图 5 和图 6 所示。
(2)
其中 MG 为重力矩;m 为行李箱盖质量
轿车行李箱盖铰链受力分析及在设计中的应用

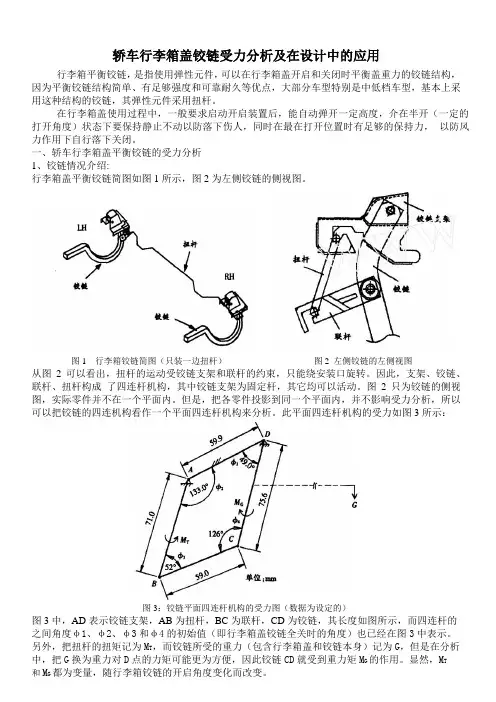

轿车行李箱盖铰链受力分析及在设计中的应用行李箱平衡铰链,是指使用弹性元件,可以在行李箱盖开启和关闭时平衡盖重力的铰链结构,因为平衡铰链结构简单、有足够强度和可靠耐久等优点,大部分车型特别是中低档车型,基本上采用这种结构的铰链,其弹性元件采用扭杆。
在行李箱盖使用过程中,一般要求启动开启装置后,能自动弹开一定高度,介在半开(一定的打开角度)状态下要保持静止不动以防落下伤人,同时在最在打开位置时有足够的保持力,以防风力作用下自行落下关闭。
一、轿车行李箱盖平衡铰链的受力分析1、铰链情况介绍:行李箱盖平衡铰链简图如图1所示,图2为左侧铰链的侧视图。
图1 行李箱铰链简图(只装一边扭杆)图2 左侧铰链的左侧视图从图2可以看出,扭杆的运动受铰链支架和联杆的约束,只能绕安装口旋转。
因此,支架、铰链、联杆、扭杆构成了四连杆机构,其中铰链支架为固定杆,其它均可以活动。
图2只为铰链的侧视图,实际零件并不在一个平面内。
但是,把各零件投影到同一个平面内,并不影响受力分析,所以可以把铰链的四连机构看作一个平面四连杆机构来分析。
此平面四连杆机构的受力如图3所示:图3:铰链平面四连杆机构的受力图(数据为设定的)图3中,AD表示铰链支架,AB为扭杆,BC为联杆,CD为铰链,其长度如图所示,而四连杆的之间角度φ1、φ2、φ3和φ4的初始值(即行李箱盖铰链全关时的角度)也已经在图3中表示。
另外,把扭杆的扭矩记为M T,而铰链所受的重力(包含行李箱盖和铰链本身)记为G,但是在分析中,把G换为重力对D点的力矩可能更为方便,因此铰链CD就受到重力矩M G的作用。
显然,M T和M G都为变量,随行李箱铰链的开启角度变化而改变。
2、杆的受力分析:存在摩擦力作用时,BC杆不能视作为一根二力杆,在行李盖向上运动时,BC杆的受力如图4所示。
其中摩擦力作用的效果是一个摩擦力隅。
另外,如果把图4中的摩擦力隅M B和M C定义为正负值,则图4可以用于行李箱盖打开和关闭时的受力。
汽车行李箱盖产品结构优化设计分析
汽车行李箱盖产品结构优化设计分析发表时间:2019-09-19T14:27:52.233Z 来源:《建筑细部》2019年第4期作者:罗林[导读] 在汽车行业当中,汽车行李箱盖的开启方式和驱动点的改变会使电动开启的用力过大,所以在汽车行李箱盖开发过程中,要将开启施力值减少到合理的范围,满足行李箱盖电动化的需求,本文就主要对汽车行李箱盖产品结构优化设计进行了分析。
罗林四维尔丸井(广州)汽车零部件有限公司 510530摘要:在汽车行业当中,汽车行李箱盖的开启方式和驱动点的改变会使电动开启的用力过大,所以在汽车行李箱盖开发过程中,要将开启施力值减少到合理的范围,满足行李箱盖电动化的需求,本文就主要对汽车行李箱盖产品结构优化设计进行了分析。
关键词:汽车行李箱盖;产品结构;优化分析目前汽车行李箱盖产品主要是基于纯手动的开关来设计后备箱盖的,要对汽车行李箱盖产品结构进行优化和设计,主要目的就是设计手动开启处的用力较小,而电动开启行李箱盖则是从支撑端施力,驱动行李箱盖整体开启和关闭,所以电动开启行李箱盖的过程相对于手动来说是一个较费力的过程,因此在汽车行李箱盖电动开发过程中要在不影响行李箱位置关系和运动关系的同时,对行李箱盖产品结构进行优化,设计如何增加电驱动端力臂长度,减少阻力。
一、压力边和拉延力的计算1、压边力的选择冲压形成过程中的重要工艺参数之一就是压力边,压力边的选择是否合理影响着该过程是否可能出现缺陷。
首先压边力是能够增强板料拉应力,控制板料的流动,如果压边力不足,将会引起板料的破裂和起皱,通常情况下,当压力边增大时,成形力也会随之增大,并且在一定范围内一直,会对板料的起皱有一定的抑制作用,减少拉力不足的情况,但是如果拉应力过大,则会明显增加板料拉裂的趋势,导致板料产生破裂,过大的压力便会加快模具的损耗,减少模具使用寿命,过小压边力,会导致板料流动不足,形成拉裂或起皱的现象。
所以压边力的选取会受到很多因素的影响,其中拉延件的结构形状,对压边力的选择起着决定性的作用,板料的性能、模具的结构压边力的选择,所以需要通过一些模拟仿真实验,通过一些精细的计算来选取合适的压边力。
乘用车行李箱盖铰链装置结构设计与优化分析
分类号 TH122 学校代码 10495 UDC 621 密 级 公开硕士学位论文乘用车行李箱盖铰链装置结构设计与优化分析作者姓名: 朱鑫学号: **********指导教师: 燕怒学科门类: 工程硕士专 业: 机械工程研究方向: 机械强度完成日期: 二零一九年三月Wuhan Textile UniversityM. E. DissertationStructural design and optimum analysis of trunk lid hinge device for a passenger carCandidate:ZHU XINSupervisor:YAN NUTime: June 2019独创性声明本人郑重声明:所呈交的学位论文,是本人在导师的指导下,独立进行研究工作所取得的成果。
除文中已经注明引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究作出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
学位论文作者签名:签字日期:2019 年06 月02 日学位论文版权使用授权书本学位论文作者完全了解武汉纺织大学有关保留、使用学位论文的规定。
特授权武汉纺织大学可以将学位论文的全部或部分内容编入有关数据库进行检索,并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。
同意学校向国家有关部门或机构送交论文的复印件和磁盘。
(保密的学位论文在解密后适用本授权说明)学位论文作者签名:导师签名:签字日期:2016 年06月02日签字日期:2016 年06 月02 日摘要随着乘用车日益普及,人们对其舒适性与稳定性的要求越来越高。
行李箱盖系统是乘用车上用于取放物品的独立总成,主要由行李箱盖铰链装置与行李箱盖两部分组成。
其中行李箱盖铰链装置有三种形式:扭杆式铰链装置、气弹簧铰链装置以及电动式铰链装置。
目前市场上使用最普遍的经济型乘用车多采用由鹅颈管式铰链与扭杆弹簧组合而成的扭杆式铰链装置,其具有结构简单、质量轻、制造容易、成本低等优点。
汽车行李箱盖(背门)尾灯盒设计规范
汽车行李箱盖(背门)尾灯盒设计规范汽车行李箱盖(背门)尾灯盒设计规范1 范围本标准规定了汽车行李箱盖(背门)尾灯盒的设计要点及其评判标准等。
本标准适用于各类汽车行李箱盖(背门)尾灯盒设计。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是不注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5337 汽车电器、灯具和仪表名词术语Q/BQB 403-2009 冷连轧低碳钢板及钢带Q/CS 05.012-2012 四门两盖包边设计规范3 术语和定义3.1 尾灯盒用于安装尾灯用的钣金结构,为保证尾灯留有足够的布置空间常以盒体形式体现,故命名为尾灯盒。
因尾灯造型各异,尾灯盒呈现诸多不同的设计结构。
3.2 组合式尾灯尾灯是指把后照灯、制动灯、后转向灯以及倒车灯、尾部反射器等组合在一起,并独立发挥各自机能的灯具。
而组合式尾灯则是由于造型需要,把尾灯又分为两部分分别安装于侧围总成、行李箱盖(背门)总成上的灯具组合,具体定义详见GB/T 5337《汽车电器、灯具和仪表名词术语》说明。
3.3 断面断面是反映整车性能、结构、配合、法规等方面要求的截面。
主要规定了白车身主要部位的结构形式、搭接关系、间隙设定、主要控制尺寸及公差、装配、人机工程、法规等各方面信息,是车身设计工程可行性分析的重要手段和车身结构设计的重要依据。
4 概念设计4.1 结构类型在现有竞争越来越激烈的汽车市场,客户对于汽车造型的要求越来越苛刻,在这种火药味极浓的市场氛围中,动感十足,更利于汽车造型的组合式尾灯也更吸引眼球。
调研市场采用组合式尾灯结构的汽车种类中,行李箱盖(背门)端用于安装尾灯的钣金结构大致上可分为两类:集成式尾灯安装结构、分件式尾灯安装结构。
4.1.1 集成式尾灯安装结构集成式尾灯安装结构是指尾灯安装结构直接布置于行李箱盖(背门)内外板上,其中外板与尾灯进行造型配接,安装点则根据布置要求有选择地在外板或内板上设计。
多功能行李箱的设计(有cad图+三维图)(1)
一绪论随着商品经济和社会生产力的发展环境问题严重威胁着人类的生存,中国已成为全球能源消费的大国之一,面临着环境保护的巨大压力,转变经济增长,走可持续发展道路成为了我国的一大举措,建立节约型,环保型社会,从每个人做起,以我们的实际行动为节能环保出一份力。
1.1 研究背景及意义随着人类科学技术的不断发展,人与自然的和谐已成为当今世界的焦点。
关注环境,即关注人类生存的明天。
由于人们物质文化生活水平的提高,已趋于一种享受生活的精神意态。
户外活动也就不断的增多,但就当我们在享受生活时,却不无意识的“伤害”到了大自然,威胁着人类自身的生存空间。
针对目前的这一情况,我设计了一款简单实用的绿色多功能环保箱。
其可广泛用于各类风景区、自然保护区、生态公园以及一些人们平时的户外野炊活动的场所。
1.2国内外状况目前,我国的各类环保产品种类繁多,其应运已涉及到人们的日常生活当中。
随着北京申奥的成功,环境保护更是与经济快速发展息息相关。
随着我国经济持续、健康、高速稳定的发展,对环保产品的需求将增长,在国家经济宏观调控与环境保护的互补形式下,研究与开发类似本产品的环保机械产品,将成为各开发商新的焦点。
国外尽管有类似的产品,但对于大多数的发展中国家及一些贫困地区,其高昂的费用就令人们望而止步。
因此,本设计的开发在不久的将来将存在很大的市场发展空间。
1.3发展趋势轻巧、方便能更好的符合人们的需求,取材以轻质塑胶为主,功能全面、适用范围广、价格适宜。
环保功能更是一个新的创新。
1.4应用对象户外活动,群体各风景区、自然保护区、生态公园以及一些社区活动休息中心等场所。
1.5设计构想(多功能、全系列)产品折叠是外形类似于普通的行李箱,分上中下三层。
上层为存储空间,可适宜携装各类必备,物品或工具;中间层为抽屉用于回收各类事后废弃物;下层为各机构活动的主空间,展开后可当做简易的带椅子的小桌用。
二工作原理2.1设计理念本产品以绿色设计为设计理念,以结构、材料、工艺的选择为出发点,节能省料、简化零件,采用模块化设计,从而达到即环保又适用的目的。
行李箱盖扭杆设计
6
Research & Development Center
扭杆机构组成及工作原理
扭杆:扭杆是铰链重要的组成部 分,它控制着行李箱盖开启力的 大小和行李箱盖单边关闭力的平 衡等。
7
Research & Development Center
扭杆机构组成及工作原理
扭杆机构由固定座1、铰 链活动臂2、扭杆弹簧3构成, 固定座固定在车身上,铰链活 动臂一端与固定座通过销连接, 二者形成一个旋转副,铰链活 动臂另一端通过螺栓固定在行 李箱盖内板上,扭
1 2
3
重力矩
4
开启度数和开启高度
图5
21
Research & Development Center
通过计算的出的K值,求出相对的扭杆的直径:
1 2
G:材料的剪切弹性模量; J:截面的抗扭惯性矩; Φ:扭杆变形角; L:扭杆有效长度。 根据公式1和公式2计算出扭杆的直径d。
22
13
Research & Development Center
例题
以无铰链连杆为例: A车行李箱盖的总重量为:11.42036Kg 行李箱盖以5度为一计算点计算重力矩:
图1 由图1可得:M=535.841*cos(11+θ)*11.42036
(1)
14
Research & Development Center
开启度数/开启高度 重力臂 重力矩
1.877/30
529.02
29.60383
7.596/100
534.874
29.93142
30.089/400
506.491
28.34312
拉杆箱箱壳注塑模具设计
拉杆箱箱壳注塑模具设计在旅行成为日常生活的重要组成部分的今天,拉杆箱成为了人们出门在外的必备良伴。
而拉杆箱箱壳作为整个行李箱的结构支撑,其质量与设计显得至关重要。
为了生产出高质量、符合市场需求的拉杆箱箱壳,注塑模具设计成为了关键环节。
注塑模具设计是指根据产品需求,利用专业软件进行计算机辅助设计,最终制作出用于生产塑料制品的模具的过程。
在拉杆箱制作过程中,注塑模具设计的主要任务是确保拉杆箱箱壳的形状、尺寸和结构的准确性,同时优化生产工艺,提高生产效率。
便于生产通过注塑模具设计,可以将拉杆箱箱壳的形状和结构固定下来,使得生产过程更加规范化、标准化。
这不仅提高了生产效率,还降低了生产成本。
优良的注塑模具设计可以确保拉杆箱箱壳的形状和结构的准确性,减少产品误差和缺陷,从而提高整体质量。
通过计算机辅助设计和自动化生产流程,注塑模具设计可以显著提高生产效率,缩短产品研发和生产周期。
符合市场需求的产品设计为了满足不同客户的需求,拉杆箱箱壳的设计需要多样化、个性化。
这要求注塑模具设计过程中要具备创新能力和市场洞察力,及时跟进市场需求,设计出更符合市场趋势的产品。
解决方案:加强市场调研,了解消费者需求和行业趋势,结合计算机辅助设计技术,实现个性化、多样化的产品设计。
由于长期使用和多次生产,注塑模具容易出现磨损和损坏,影响生产效率和产品质量。
因此,提高模具使用寿命成为了注塑模具设计的一大难点。
解决方案:选用优质模具材料和表面处理工艺,提高模具的硬度和耐磨性;同时,优化模具结构设计,使其更易于维护和更换易损件。
拉杆箱箱壳作为整个行李箱的结构支撑,其质量直接影响着整个产品的质量。
因此,在注塑模具设计过程中,需要着重考虑如何确保产品质量。
解决方案:采用先进的注塑工艺和材料,提高产品的机械性能和稳定性;同时,严格把控生产过程,确保每个环节的质量都符合标准。
拉杆箱箱壳注塑模具设计作为生产高质量拉杆箱的关键环节,具有优化生产工艺、提高生产效率和产品质量的重要作用。
箱盖设计说明书
第一章绪论1.1 机械加工概述加工工艺毕业设计是对所学专业知识的一次巩固,是在进行社会实践之前对所学各课程的一次深入的综合性的总复习,也是理论联系实际的训练。
材料、结构、工艺是产品设计的物质技术基础,一方面,技术制约着设计;另一方面,技术也推动着设计。
从设计美学的观点看,技术不仅仅是物质基础还具有其本身的“功能”作用,只要善于应用材料的特性,予以相应的结构形式和适当的加工工艺,就能够创造出实用,美观,经济的产品,即在产品中发挥技术潜在的“功能”。
技术是产品形态发展的先导,新材料,新工艺的出现,必然给产品带来新的结构,新的形态和新的造型风格。
材料,加工工艺,结构,产品形象有机地联系在一起的,某个环节的变革,便会引起整个机体的变化。
工业的迅速发展,对产品的品种和生产率提出了愈来愈高的要求,使多品种,对中小批生产作为机械生产的主流,为了适应机械生产的这种发展趋势,必然对机加工工艺设计提出更高的要求。
1.2 课题研究的目的和内容1.2.1 课题研究的目的和意义数控加工工艺课程设计是在学完了数控加工工艺与装备课程后,对机械加工工艺过程特别是数控加工工艺过程进一步了解的练习性教学环节。
通过该课程设计,使学生达到以下目的:初步掌握编制机械加工工艺规程的方法,学会查阅有关资料,能合理的编制数控加工工艺;根据所编制的工艺编写相应的数控加工程序并加工出零件,验证工艺的合理性,借助UG建模、后处理、自动加工。
1.2.2 课题研究内容本课题研究的内容是模型的加工工艺设计,完成模型的工艺设计任务,编写数控加工程序并加工出零件,编写复合要求的设计说明书,并正确绘制有关图表。
1.2.3 课题研究的方法本课题研究方法主要以自己设计计算为主,指导老师辅助为辅。
从图书馆.网上查找资料,结合在校所学专业知识对零件进行分析,确定零件的加工工艺过程。
第二章机械加工工艺设计2.1 零件工艺分析图2-12.1.1 零件结构工艺分析从零件图(2-1)可知该零件由平面、孔、凸台组成,结构形状不是很复杂。
行李箱盖的一般设计
行李箱盖的一般设计1、概述行李箱盖系统是汽车车身结构中相对独立的总成,是供乘员取放行李、工具及其他备用物品的必要通道,其基本形状及在车身上的位置如图5-1所示。
行李箱盖系统主要由行李箱盖焊接总成、行李箱附件(开启机构、锁、密封条等)组成。
本章主要讨论行李箱系统的总体布置和行李箱焊接总成的设计。
行李箱盖系统的组成如图5-2所示。
行李箱盖图5-1 汽车行李箱盖行李箱盖的设计直接影响到整车的造型效果、密封性、视野以及噪声控制等诸方面。
行李箱盖结构设计与附件布置考虑的因素也较多,既要保证行李箱盖与整车的协调一致,还要保证行李箱盖本身的技术要求。
行李箱盖焊接总成包括行李箱盖内外板(或称为内外蒙皮)、行李箱盖加强件等,是一个整体涂漆、未装配状态的钣金焊接总成,是实现行李箱整体造型效果、强度、刚度及附件安装的基础框架。
行李箱盖作为汽车的组成部分,是车身尾部最富变化和最受人关注的对象。
一方面,行李箱盖作为车身结构中的重要组成部分,其造型风格、强度、刚度、可靠性及工艺性等必需满足车身整体性能的要求;另一方面,行李箱盖结构自身的视野性、安全性、密封等性能,既对整个车身结构性能影响较大,也是行李箱盖功能要求的重要部分。
行李箱盖的基本功能包括:第一,对使用方便性来说,要求开关灵活、轻便、自如,在最大开度时能可靠限位,同时开度应足够,确保上下物品方便性。
第二,对视野性来说,要求行李箱盖外板上表面的高度(或扰流板高度)不得影响内后视野的下视线;第三,对可靠性安全性来说,要求足够的强度、刚度,不允许因变形而影响行李箱开关可靠性,行李箱盖开关时不允许有振动噪声,并且部件性能可靠、不干涉,碰撞中行李箱不允许自行打开,以确保物品安全。
第四,对密封性来说,要求雨、雪、尘不能进入行李舱内,应具备良好的气密封性。
第五,对工艺性维修性来说,要求易于生产制造,拆装方便。
二、行李箱盖总布置参数设计1 总布置参数与行李箱盖设计相关的总布置参数如表5-1和图5-3所示。
汽车行李箱盖(背门)尾灯盒设计规范
汽车行李箱盖(背门)尾灯盒设计规范汽车行李箱盖(背门)尾灯盒设计规范1 范围本标准规定了汽车行李箱盖(背门)尾灯盒的设计要点及其评判标准等。
本标准适用于各类汽车行李箱盖(背门)尾灯盒设计。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是不注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5337 汽车电器、灯具和仪表名词术语Q/BQB 403-2009 冷连轧低碳钢板及钢带Q/CS 05.012-2012 四门两盖包边设计规范3 术语和定义3.1 尾灯盒用于安装尾灯用的钣金结构,为保证尾灯留有足够的布置空间常以盒体形式体现,故命名为尾灯盒。
因尾灯造型各异,尾灯盒呈现诸多不同的设计结构。
3.2 组合式尾灯尾灯是指把后照灯、制动灯、后转向灯以及倒车灯、尾部反射器等组合在一起,并独立发挥各自机能的灯具。
而组合式尾灯则是由于造型需要,把尾灯又分为两部分分别安装于侧围总成、行李箱盖(背门)总成上的灯具组合,具体定义详见GB/T 5337《汽车电器、灯具和仪表名词术语》说明。
3.3 断面断面是反映整车性能、结构、配合、法规等方面要求的截面。
主要规定了白车身主要部位的结构形式、搭接关系、间隙设定、主要控制尺寸及公差、装配、人机工程、法规等各方面信息,是车身设计工程可行性分析的重要手段和车身结构设计的重要依据。
4 概念设计4.1 结构类型在现有竞争越来越激烈的汽车市场,客户对于汽车造型的要求越来越苛刻,在这种火药味极浓的市场氛围中,动感十足,更利于汽车造型的组合式尾灯也更吸引眼球。
调研市场采用组合式尾灯结构的汽车种类中,行李箱盖(背门)端用于安装尾灯的钣金结构大致上可分为两类:集成式尾灯安装结构、分件式尾灯安装结构。
4.1.1 集成式尾灯安装结构集成式尾灯安装结构是指尾灯安装结构直接布置于行李箱盖(背门)内外板上,其中外板与尾灯进行造型配接,安装点则根据布置要求有选择地在外板或内板上设计。
汽车行李箱盖外板制造工艺对结构设计的影响
汽车行李箱盖外板制造工艺对结构设计的影响汽车覆盖件作为汽车车身的主要零件,其质量对整车的性能及外形美观至关重要,质量要求高,汽车覆盖件结构较大,形状不规则且复杂,在冲压成型中非常容易出现开裂、起皱现象。
本文介绍一种采用低成本模式,实现复杂零件行李箱盖外板零件整体式一片冲压的结构设计。
2 影响行李箱盖外板结构设计的原因分析汽车行李箱盖外板的主要功能:一、实现尾部造型要求的关键A 面零件;二、为行李箱盖附件零件提供安装。
基于以上功能,其结构设计要从如何实现造型和安装结构两方面来考虑。
表1 常见的行李箱盖造型造型影响尾门和行李箱盖后部牌照板区域通常是冲压工艺最难成型的区域,该区域通常出现冲压开裂问题。
行李箱盖的造型像个数字“7”,而尾门的造型像个数字“1”,行李箱盖外板的冲压工艺相对尾门外板要复杂得多。
造型中影响最大的元素包括:(1)牌照是否布置在行李箱盖上;(2)牌照灯是否布置在行李箱盖上;(3)牌照上方把手高度;(4)行李箱盖上是否布置尾灯B灯。
常见的行李箱盖造型,见表1。
GP53项目行李箱盖造型如造型4。
行李箱左右两侧增加尾灯B灯、尾门拉手饰条、后部牌照、牌照灯和摄像头安装结构,因此GP53项目行李箱盖外板冲压工艺比GP50项目的复杂,实施困难。
3 点焊或激光焊接。
类似GP53项目的行李箱盖外板通常采用将行李箱盖分片。
采用该方案,外板安装结构受冲压工艺影响的因素小,安装结构简单,安装结构尺寸的冲压圆角和拔模角设计值尺寸较小。
该制造工艺对行李箱盖造型和结构设计要求相对低。
另外一种方案,GP53项目行李箱盖外板采用GP50项目的工艺,即行李箱盖外板一片式整体冲压。
采用该冲压方案,行李箱盖造型和结构受冲压工艺影响大,结构尺寸大。
3.1 成本和质量影响根据GP53项目输入,车身板金只有行李箱盖为全新造型,只有行李箱盖内外板造型发生改变,模具需要重投。
行李箱盖外板采用整体一片式冲压成型和分片式,冲压成本分析,见表2。
