污水处理厂施工组织设计49620
污水处理厂施工组织设计
目录目录 (1)第一章总体概述 (6)1.1 施工组织总体设想 (6)1.2 编制依据 (7)1.3 各项实施目标 (7)第二章总体施工部署 (8)2.1 项目组织管理机构 (8)2.1.1 项目部组织机构图 (8)2.1.2项目部主要人员安排及履历(见附表) (9)第三章施工总承包管理 (9)3.1总包管理 (9)3.1.1 对各专业项目部的技术管理 (9)3.1.2 对各专业项目部的质量管理 (10)3.1.3 对各专业项目部的工期管理 (10)3.2 与设计单位间的协调 (11)3.3 与业主、监理配合 (11)3.4 各专业配合与协作 (12)第四章施工准备工作 (12)4.1 现场准备 (12)4.3 施工主要机械准备(附表1) (13)4.4 劳动力准备(附表2) (13)第五章工程主要施工方案 (13)5.1基坑暗浜、边坡坍塌等应急方案 (13)5.2沉井制作 (14)5.3基坑降水预备方案 (19)第六章土建工程主要施工方案 (19)6.1 测量方案 (19)6.1.1工程定位测量控制 (20)6.1.2垂直测量和平面放样 (20)6.1.3精度保证措施 (22)6.3 土方施工方案 (22)6.3.1 土方施工准备工作 (22)6.3.2 土方开挖的形式及开挖路线 (23)6.3.3土方开挖的技术要求 (23)6.3.4挖土注意事项 (23)6.3.5 土方开挖的安全措施 (24)6.3.7 土方回填施工 (24)6.4 钢筋工程施工方案 (25)6.4.1钢筋翻样及加工 (25)6.4.3钢筋固定及绑扎 (26)6.5模板工程施工方案 (31)6.5.1模板设计配制原则 (31)6.5.2模板支设材料 (32)6.5.3模板支设方法 (32)6.5.5模板的拆除 (33)6.5.6梁木模板计算书 (34)6.5.7梁模板扣件钢管高支撑架计算书 (39)6.5.8柱模板支撑计算书 (43)6.6 混凝土工程施工方案 (48)6.7 脚手架工程施工方案 (51)6.7.1基础 (51)6.7.2架体构造 (51)6.7.3搭设方法 (53)6.8 砌筑工程施工方案 (53)6.9装饰工程施工方案 (53)6.9.1抹灰工程施工方案 (53)6.9.4 外墙粉刷 (54)6.9.5 外墙涂料 (56)第七章工程质量管理 (57)7.2质量目标 (57)7.3 质量保证措施 (58)第八章安全生产管理 (60)8.1目标 (60)8.2安全管理机构 (60)8.3施工安全计划 (60)8.4专职安全员 (62)8.5制定安全生产管理制度 (63)8.6安全检查 (64)8.7安全培训 (64)8.8施工机械的安全管理及安全装置 (65)8.9安全监督 (65)8.10预防及控制措施 (65)第九章文明施工管理 (67)9.1文明施工组织管理措施 (67)9.2 环境保护措施 (69)9.3围挡封闭 (69)第十章冬、夏、雨季施工保证措施 (70)10.1土方开挖季节施工措施 (70)10.2土方回填季节施工措施 (71)10.3季节性施工措施 (71)10.4混凝土施工季节施工措施 (73)附表一:计划投入的主要施工机械及仪器表 (76)附表二: 主要劳动力需要量计划表 (77)附表三: 项目管理人员简历 (78)附表四:施工总进度表 (1)附表五:施工总平面图 (1)张家港市城南污水处理厂施工组织设计第6页第一章总体概述1.1 施工组织总体设想首先,我们接受业主提出的有关本工程施工质量、施工进度和安全文明施工的各项控制和协调管理要求,并落实各项施工方案和技术措施,与业主、监理及设计单位共同建设好张家港市城南污水处理厂工程。
污水处理厂施工组织设计49620
施工组织设计第一章、工程概况及施工总体部署1、工程概况及地质情况临海市江南污水处理厂市政工程位于临海市汛桥镇道头村,灵江以南,污水处理厂工程用地按远期9万m3 /d规模控制, 工程征地面积为52673m2包括深度处理和回用水处理控制用地)。
其中,本一期工程征地面积为39785 m2。
临海市江南污水处理厂市政工程的工程内容包括新建污水厂的污水处理设施,污泥处理设施、尾水排放管及排放口、厂前区办公楼等生产和管理辅助设施等。
砌筑,污水厂的主要处理构造物按照3万m3 /d的规模建设,部分处理构筑物、污水排放管及辅助建筑物按照9万m3 /d规模一次性建设。
1、处理工艺:本工程污水处理工艺采用:水解酸化池+氧化沟+二沉池+终沉池工艺。
尾水消毒采用紫外线消毒工艺。
污泥处理采用浓缩脱水+机械深度脱水工艺,污泥脱水至含水率60%以下后外运卫生填埋处置。
本项目粗格栅及进水泵房、细格栅及旋流沉砂池、污泥浓缩池、污泥调质池采用离子除臭工艺,污泥深度脱水机房。
2、构、建筑物设计规模本工程构筑物较多,在工程施工过程中,严格按照构筑物的构筑特点,遵照“先地下、后地上,先深,后浅”的施工原则,组织工程施工。
本工程构、建筑物设计规模为生产构筑物结构设计说明。
按工艺流程设计,主要构筑物单体有: 粗格栅及提升泵房1座,细格栅及旋流沉淀池1 座,高位井1 座,氧化沟1座,二沉池1座,污泥浓缩池1座,终沉池1 座、加药间1 座,脱水机房1 座,鼓风机房1 座、综合楼1 座,具体见工艺总平面图。
1.2、工程难点、要点本工程主要包括水厂范围内的(构)建筑物土建工程、主要工艺管道的安装调试工程及附属市政工程。
工程难点、要点如下:⑴、本工程场地较小,作业面窄且多,很难进行流水作业,给施工造成一定的难度,严重影响施工进度。
如何合理安排好各单项工程施工顺序也是本工程的难点。
⑵、本工程基坑开挖和降水均造成很大难度,如何做好基坑开挖时的支护和降水也是本工程的一大难点。
污水项目的施工组织设计
污水项目的施工组织设计1.项目概况本项目是一座城市污水处理厂的建设项目,总投资约为xxx万元,占地面积约为xxx平方米。
项目主要包括污水处理设备安装、管道敷设及建筑物的施工工程。
2.施工组织设计目标本次施工组织设计的目标是确保项目按时、按质、按量完成,做到施工过程安全、效率高、资源利用合理,最大限度地减少对环境的影响。
3.施工组织机构设置本项目的施工组织设置如下:(1)项目经理:负责项目的整体管理和协调工作,统筹施工过程中的各项要素。
(2)技术部:负责项目的技术指导和技术支持,参与施工方案的制定和优化。
(3)质量部:负责项目的质量管理和验收工作,确保施工质量符合相关标准。
(4)安全部:负责项目的安全管理和事故预防工作,保障施工人员的安全。
(5)进度部:负责项目的进度管理和调度工作,确保施工进度按时完成。
(6)物资部:负责项目的物资采购和供应工作,确保施工所需物资的及时供应。
4.施工组织方案(1)污水处理设备安装:根据设备的安装图纸和工艺要求,制定详细的设备安装方案,包括设备安装的顺序、安装方法、安装角度等。
同时,根据设备的安装特点,制定相应的施工工艺和安装程序,确保设备的安装质量。
(2)管道敷设:根据管道的敷设图纸和设计要求,制定详细的管道敷设方案,包括管道敷设的线路、支架的设置、管道的连接等。
同时,根据施工现场的实际情况,制定相应的管道敷设工艺和施工程序,确保管道的敷设质量。
(3)建筑物施工:根据建筑物的施工图纸和设计要求,制定详细的施工方案,包括施工的顺序、施工方式、施工工艺等。
同时,根据施工现场的实际情况,制定相应的施工工艺和施工程序,确保建筑物的施工质量。
5.施工组织要点(1)施工过程中,要严格按照相关的施工标准和规范进行施工,确保施工质量符合要求。
(2)施工中要加强对材料和设备的管理,确保材料和设备的质量符合要求,并且按时到达施工现场。
(3)施工现场要做好安全管理工作,落实安全责任制,加强安全教育和培训,确保施工人员的安全。
污水处理改造施工组织设计
污水处理改造施工组织设计一、项目背景本文档是针对污水处理改造项目进行施工组织设计的规划。
项目旨在对现有污水处理设施进行改善和升级,以提高处理效率和减少环境污染。
二、项目目标1. 提升污水处理设施的处理能力和稳定性。
2. 优化处理过程,减少能耗和化学品使用。
3. 提高污水处理效率,确保处理后的水质符合国家环境标准。
4. 优化工程进度和施工质量,确保项目按计划完成。
三、施工组织设计1. 施工组织架构- 设立项目管理团队,负责整体项目管理和协调。
- 设立施工团队,负责具体施工工作和现场管理。
- 设立质量监控团队,负责施工质量的监督和检查。
2. 施工进度计划- 制定详细的施工进度计划,包括各施工阶段的工期和关键节点。
- 确保施工过程中的工期安排合理,充分利用资源,避免施工延误。
3. 施工方法和工艺- 根据项目需求,选择合适的施工方法和工艺,确保施工质量和效率。
- 优化污水处理工艺,提高处理效率和水质稳定性。
- 合理安排施工顺序,确保施工工序的衔接和协调。
4. 安全保障- 制定详细的安全管理计划,确保施工过程中的安全。
- 安排专业人员进行安全培训,提高施工人员的安全意识。
- 定期检查设备和施工现场,确保施工过程中的安全状况。
四、质量控制1. 确保施工过程符合相关规范和标准。
2. 严格按照施工图纸和设计要求进行施工。
3. 定期进行质量检查和验收,确保施工质量符合要求。
4. 及时处理施工中出现的质量问题,确保施工质量稳定。
五、环境保护措施1. 制定详细的环境保护计划,确保施工过程对环境影响最小化。
2. 做好施工垃圾和废水的处理和处置。
3. 使用环保材料和设备,减少对环境的污染。
4. 配合相关部门进行环境监测和评估。
六、沟通与协调1. 建立良好的沟通与协调机制,确保各方面的信息流通畅。
2. 定期召开施工会议,及时解决施工过程中的问题和难题。
3. 建立施工日志和报告,记录施工过程和问题处理情况。
七、风险管理1. 分析和评估施工过程中可能出现的风险,并制定相应的应对措施。
污水处理池施工组织设计
工程位于路。
该工程建设单位为,设计单位为设计院,勘察单位为公司。
工程总建造面积为 m2,由组成。
污水处理池位于,为全现浇结构。
建造面积为460 平方米,包括事故处理池、接触氧池、二沉池、污泥储池、清水池、 UASB 反应池、絮凝沉淀池、综合设备间。
( 1 )组织施工技术人员在施工前认真学习技术规范、标准、工艺规程,熟悉图纸,了解设计意图,核对建造和结构及土建及设备安装专业图纸之间的尺寸是否一致。
(2)编制模板施工方案,对施工队进行技术交底。
(3)对施工人员进行安全和技术培训,加强班组的技术素质。
挖土机一台、双桥自卸车三台、车吊、电焊机、切断机、砼振动棒、圆盘锯、泥浆抽水泵两台、清水泵两台等。
钢筋采用一级、二级钢,商砼等级为防水C25S6,砂采用中砂,砖为MU 1 0 红砖保证现场的用水、用电的路线安全畅通,各种机械设备运行完好。
3. 2 .1 钢筋原材料的品种、规格、数量必须符合设计图纸的要求。
3.2.2 钢筋进场后,必须按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499 等的规定抽取试件作力学性能检验,由试验部门出具的复试报告,复试合格方可使用。
3. 2 .3 钢筋制作前必须由钢筋工长根据设计图纸和有关规范要求对构件钢筋进行翻样 ,然后作业班组按照放样图进行下料和钢筋保护层砂浆垫块的制作。
3.2.4 钢筋工长根据施工规范和操作工艺向施工班组做出详细的安全、技术交底。
3 . 3 .1 本工程采用的模板为竹胶板,板厚 1 0mm。
模板进场后,由项目部有关人员检验,合格后方可使用。
3.3.2 根据图纸设计要求绘制出配模图,按照审批好的配模图进行下料,现场不得乱裁模板。
3.3.3 工长按照操作工艺标准和施工规范的要求向班组做出详细的安全、技术交底,参加交底的施工人员应在交底书上签名。
3.4.1 模板、钢筋、预留孔洞已经安设完毕,经检查符合设计及规范要求,并办好隐检、预检手续。
3.4 .2 商品混凝土已提前通知搅拌站并详细告之所需混凝土的参数。
污水处理厂管网建设工程施工组织设计

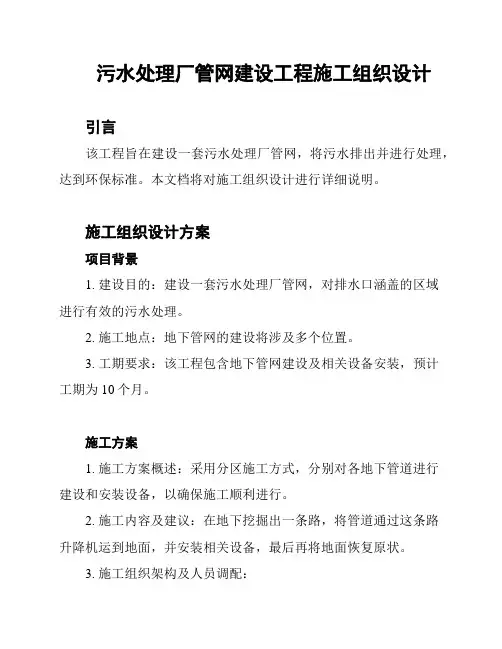

污水处理厂管网建设工程施工组织设计
引言
该工程旨在建设一套污水处理厂管网,将污水排出并进行处理,达到环保标准。
本文档将对施工组织设计进行详细说明。
施工组织设计方案
项目背景
1. 建设目的:建设一套污水处理厂管网,对排水口涵盖的区域
进行有效的污水处理。
2. 施工地点:地下管网的建设将涉及多个位置。
3. 工期要求:该工程包含地下管网建设及相关设备安装,预计
工期为10个月。
施工方案
1. 施工方案概述:采用分区施工方式,分别对各地下管道进行
建设和安装设备,以确保施工顺利进行。
2. 施工内容及建议:在地下挖掘出一条路,将管道通过这条路
升降机运到地面,并安装相关设备,最后再将地面恢复原状。
3. 施工组织架构及人员调配:
- 总工程师:负责全局协调,安排人员以及签订相关合同。
- 工程监理:负责监督施工过程中的安全问题,在施工过程中
进行质量检查。
- 现场管理员:负责地下施工安排和协调,以确保整个施工流
程正常进行。
- 工人:施工人员。
4. 安全预防措施:需要严格遵守安全规范,在施工过程中做好
隧道降噪,防止地下水渗漏等问题。
5. 项目质量控制:由监理单位进行全程质量监督,确保管网建
设及设备安装质量符合标准。
结论
本文档通过对污水处理厂管网建设工程施工组织设计进行详述,提出了详细的施工方案,并进行了必要的安全预防措施和质量控制,以确保整个工程的顺利进行。
污水处理厂工程施工组织设计
污水处理厂工程施工组织设计一、施工项目概况1.项目名称:XX污水处理厂工程2.施工单位:XX建筑工程有限公司3.施工地点:XX市XX区XX路XX号4.施工内容:污水处理厂建设及设备安装5.工程规模:总建筑面积XXXX平方米,总设备投资XXXX万元6.工期计划:总工期为XXX天二、组织方案1.组织机构(2)施工队长:负责现场施工的具体指导和管理工作,组织工人协调施工进度。
(3)质检员:负责对施工过程进行现场检查,确保施工质量符合要求。
(4)安全员:负责现场安全管理,防止施工过程中的事故发生。
(5)设备队长:负责设备的安装和调试工作。
(6)材料员:负责施工材料的采购、管理和使用。
2.施工策划(1)施工进度安排:根据施工工期计划,制定每个施工阶段的具体工期,并进行进度监控。
(2)施工流程安排:制定施工任务的先后顺序和依赖关系,防止因施工不当导致的工程质量问题。
(3)材料管理:建立材料清单,合理安排材料的供应和使用,减少材料浪费。
(4)质量控制:制定施工质量控制计划,按照标准要求进行检查和验收。
(5)安全管理:制定安全管理制度,建立安全防护和应急措施,保障施工安全。
三、施工流程1.地基处理:进行地质勘察,对地基进行处理,确保地基承载力符合要求。
2.主体结构施工:根据设计图纸进行主体结构的施工,包括土石方工程、混凝土结构工程等。
3.建筑装饰施工:进行建筑装饰和室内装修工程。
4.安装调试:进行设备的安装和调试工作,确保设备正常运行。
5.环境治理:进行施工现场的环境治理工作,保持施工现场的整洁和环境卫生。
6.竣工验收:进行竣工验收工作,按照国家标准和设计要求进行验收,确保工程质量合格。
四、安全措施1.施工现场设置安全警示标志,提醒施工人员注意安全。
2.制定安全操作规程,对施工人员进行安全教育和培训。
3.提供必要的安全防护设施,如安全帽、安全绳等。
4.定期进行安全检查,发现隐患及时整改。
5.加强施工现场的消防安全管理,设置消防器材和消防通道。
污水处理厂施工组织设计
污水处理厂施工组织设计一、组织设计的目的二、组织设计的原则1.合理性原则:组织设计应符合工程施工的实际情况,以合理分工、合理配置资源、合理规划施工进度为原则。
2.安全性原则:组织设计应遵循安全生产的原则,确保施工过程中的安全,防止事故的发生。
3.效益性原则:组织设计应以提高施工效率、降低成本为目标,合理安排施工进度和施工方式,确保施工任务的及时完成。
4.环保原则:组织设计应遵守环境保护的要求,合理规划施工过程中的环境保护工作,减少对环境的污染。
三、组织设计的内容1.工期计划:根据污水处理厂的施工任务和工期要求,编制详细的工期计划,确定各个施工阶段的起止时间,合理安排施工进度。
2.施工组织机构设计:根据施工任务的复杂程度和施工人员的数量,确定施工组织机构,明确各个组织机构之间的职责和关系。
3.人员配置:根据施工任务的需要,合理配置施工人员,确保施工人员的数量和技术水平能够满足施工要求。
4.施工方法和工艺:根据污水处理厂的实际情况,选择合适的施工方法和工艺,确保施工质量和效率。
5.施工设备和材料:根据施工需要,合理选购施工设备和材料,确保施工过程中的需要能够得到满足。
6.安全生产措施:根据施工现场的情况,制定相应的安全生产措施,确保施工过程中的安全。
四、施工组织设计的具体步骤1.收集工程资料:收集有关污水处理厂施工的相关资料,包括设计文件、施工图纸、工程规划等。
2.分析工程要求:依据工程要求,对污水处理厂施工的特点、难点和技术要求进行全面分析。
3.编制工期计划:根据分析结果,编制详细的工期计划,确定施工的起止时间和总工期。
4.设计施工组织机构:根据工期计划和施工任务的特点,设计合理的施工组织机构,并明确各个组织机构的职责和关系。
5.确定人员配置:根据施工任务的需要,确定施工人员的数量和技术水平,合理配置施工人员。
6.确定施工方法和工艺:根据工程要求和施工任务的特点,确定合适的施工方法和工艺,确保施工质量和效率。
污水处理厂施工组织设计
1. 市政工程设计研究院设计的污水处理厂电气设备安装工程施工图纸;2. 污水处理厂工艺设备,电气与自控系统安装工程招标书.污水处理厂属国务院淮河管理重点工程之一,是省,市重点工程,该工程一期设计规模为日处理污水40 万吨,处理工艺为传统活性污泥法.该工程的实施对于改善郑州市的投资环境和淮河流域的污染管理具有十分重要的意义.此项工程第二标段:电气设备安装工程包括总配电站,第一,第二变电站以及厂内供电用电项目.1.总配电站负责向第一变电站,第二变电站及鼓风机房 10KV 鼓风机电机送电.2.第一变电站采用两台 S9-800KVA/10/0.4KV 变压器,负责向鼓风机房,回流污泥泵房, 雨水泵房,回用水泵房,加氯间,中心控制室,第二分控室,厂前区等构筑物提供低压电源及照明电源,并负责提供厂区道路部份照明电源.3. 第二变电所设两台 1000KVA 10/0.4KV S9 变压器,内设进水泵房控制室,太主泵电气控制箱安装在进水泵房控制室内,并负责泵房照明.4.曝气沉沙池包括动力配电柜和设备厂家配套供应的控制箱等供用电系统.5.回流污泥泵房包括配电箱,电气路线及各供电系统.6.鼓风机房包括鼓风机,起重机,轴流风机,照明等系统的供电设备和供电路线.7.初沉污泥泵房主要包括污泥泵,起重机,电动闸阀,干池泵,以及照明系统的供电设备和供电路线.8.进水泵房的用电设备主要包括 6 台 200KV 潜水泵,5 台闸阀,1 台螺旋压榨机.9.脱水机房的供用电系统主要包括污泥浓缩系统,脱水系统,及照明系统.10.曝气池电气系统主要供用电项目包括水下搅拌器,插座等,电路由回流污泥泵房配电室引.11.污泥消化池主要工程包括接地系统安装.12.厂区电气工程主要包括厂区照明系统及厂区电缆工程.本工程为污水处理厂电气安装工程.总配电站及第一,二变电站是全厂电力系统的心脏;各配电中心是电力系统的重要组成部份;本工程工程量大,工程质量要求高,工期要求紧,将给未来的施工管理带来一定的难度;在施工过程中,必须加强协调管理,严格按照设计和规范要求组织施工工作,按期圆满完成各项施工任务.1. 加强管理,采用新技术,新工艺,提高工作效率,压缩工期,降低工程成本,保证工程质量的综合协调能力;2. 组织协调工作;电气单体,系统调试,高配受,送电.序号一 1 名称总配电站电力变压器台2 2 规格型号单位数量备注2 3 4 5 6 7 8 9 二 1 2 3 4 5 6 7 三 1 2 3 4 5 6 7 四高压开关柜高压母线系统低压开关柜低压母线安装支架制安电缆敷设接地极制安接地母线敷设进水泵房低压配电箱,柜浮球支架制安软电缆电缆敷设电缆保护管电缆桥架曝气池配电盘,柜支架制安电缆敷设钢管敷设导线敷设电缆桥架动力插座脱水机房台套台米吨100 米根米37 1 18 40 3.77 182.35 18 400 台套吨米100 米米米13 3 0.8230 10 120 17 台吨100 米米100 米米套96 9.39 30 2000 18 1180 48 3 1 2 3 4 5 6 7 五 1 2 3 4六 1 2 3 4 5 七 1 2 3 4 5 八 1 2 3 九 1 2 3 配电箱支架制安电缆敷设电缆保护管电缆桥架接来地极制安接地母线敷设曝气沉砂池配电盘箱柜支架制安电缆敷设电缆桥架鼓风机房配电盘箱柜支架制安电缆敷设钢管敷设电缆桥架回流污泥泵房配电盘箱柜支架制安电缆敷设钢管敷设电缆桥架污泥消化池接地极制安户外接地线避雷线厂区照明及电缆路灯接地线电缆敷设台吨100 米米米根米2 0.7 11.26 660 134 2 10 台吨100 米米26 1.24 14.68 350 台吨100 米米米10 0.91 18.64 61 118 台吨100 米米米24 0.08 8.04 220 11.2 根米米32 720 1370 套米100 米100 6500 419.35 4 十 1 2 3 4 5 6 7 8 9 10 十一第二变电站变压器母线系统低压配电柜控制箱支架制安保护网电缆敷设钢管敷设接地极制安接地母线敷设初沉污泥泵房配电盘,柜支架制安电缆敷设钢管敷设电缆桥架接线盒接地极制安接地母线敷设台套台台吨平方米100 米米根米2 1 16 6 0.36 20 1.4 2.05 7 100 台吨100 米米米个根米26 0.22 4.9 192 36 6 6 44 52.1 《电气装置工程施工及验收规范》(GBJ232—82)2.2 《电气装置安装工程高压电器施工及验收规范》(GBJ147—90)2.3 《电气装置安装工程母线装置施工及验收规范》(GBJ149—90)2.4 《电气装置安装工程低压电器施工及验收规范》(GB50254—96)2.5 《电气装置安装工程1kv 及以下配线工程施工及验收规范》(GB50254—96)2.6 《电气装置安装工程电气照明装置施工及验收规范》(GB50259—96)2.7 《电气装置安装工程电力变压器,油浸电抗器,互感器施工及验收规范》(GBJ148—90)2.8 《电气装置安装工程电缆路线施工及验收规范》(GB50168—92)2.9 《电气装置安装工程接地装置施工及验收规范》(GB50169—92)2.10 《电气装置安装工程旋转机电施工及验收规范》(GB50170—92)2.11 《电气装置安装工程盘,柜及二次回路结线施工及验收规范》(GB50171—92)2.12 《电气装置安装工程蓄电池施工及验收规范》(GB50172—92)2.13 《电气装置安装工程电气设备交接试验标准》(GB50150 —91)我公司具有完善的质量管理保证体系,不仅取得ISO9002 质量体系认证,而且作为河北省首家申请压力管道施工许可证的企业, 取证工作已经进入联审阶段. 质量体系向来处于受控的良性运行状态.我公司具有丰富的"三边"工程施工经验, 形成为了一套较为完善的接口控制管理程序,配合公司6 已有的技术力量和连续作战的施工作风, 不仅可以保证施工进度, 而且对施工阶段的其他工作进度也具有促进作用.(一) 我公司从事工程安装业务数十年, 在国内已建立起长期物资供应的信息网络和供货渠道.1. 各种钢材合格供应厂家数据库;2. 机电产品辅材合格供应商数据库;3. 化工产品合格供应商数据库;4. 五金,阀门,管件合格供应商数据库.(二)辅材配备保证措施1. 根据各专业施工预算归类汇总,建立台帐;2. 根据工程安装辅材消耗量和周转量的大小,按不同比例储备一定数额的余量,以充分满足施工各节点的需求量.(三)物资调配能力1. 公司内部建立了物资调控市场和专项物资业务归口管理体系;2. 公司与各类物资供应商建立了长期协作关系;3. 物资管理部门长期以来设有各项严格的管理制度;4. 专职物资管理人员具备较强业务素质和应变能力;5. 公司的物资部门配备有一定规模的车辆,以满足物资调度的需要.施工部署组织机构项目经理生产经理主任工程师物资部质安部技术部安装队调试队自五月26 日开始进行人员物资入场及前期施工准备,开展包括预埋工程项目的工序验收, 甲供设备, 材料的接受等工作, 从六月上旬开始正式进行电气设备安装, 八月中旬进入施工高峰, 九月中旬开始进入系统受,送电和单机试运阶段(总配电室及分变电站,保证在六月底完成设备安装).为了保证施工工期和质量,在施工现场靠建造物设一由三个标准集装箱组成的临建设施,用来存放施工工具, 少量材料和设备以及开展施工现场预制,具体布置示意图如下: 对于大宗材料和设备在施工过程中, 可以借用土建已完工的厂房进行贮存, 对于重要的电气设备如变压器,配电柜等,要保证随到货,随开箱, 随就位. 箱1# 集建造物箱装箱3# 2#(参见附图)日期2000 年五月工种电工起重工力工2 25 3 10 25 3 10 30 5 25 25 六月七月八月九月9 合计2 38 38 55 30 10序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称电焊机电动套丝机电动套丝机液压压线钳机械压线钳砂轮切割机砂轮切割机砂轮磨光机液压弯管机液压弯管机手动弯管机力矩扳手台钻电锤100N.M 以下13mm 1/2—3〃1/2—2〃2 规格,型号单位台台台台2 数量4 1 1 1 1 3 1 3 1 1 2 2 1 4 500mm 16— 120mm φ400 φ150 φ125 G32—G100 G32—G75 台台台台台台台把台台15 16 17 18 19 电钻绝缘摇表绝缘摇表绝缘摇表绝缘摇表2500V 1000V 500V 250V 台只只只只5 1 2 1 1 11 20 接地摇表直接耐压试验设ZGF 数字式直流高只 1 21 备交流耐压试验设22 备继电保护综合测23 试仪智能型变化测量24 仪型开关机械特性25 测试仪26 接触电阻测试仪直流电阻快速测27 量仪28 29 30 31 32 33 34 35 36 电度表校验仪三相功率源大电流发生器调压器调压器调压器标准电流互感器标准电流表标准电压表0—2.5—5A 0—75—600V 三相10KVA 单相5KVA 单相10KVA GCKZ-Z GCJC-1 KJTC—Ⅲ(B) GCBC-3 GCJBB 压器及操作箱压发生器20KVA 高压试验变套 1 套 1 台 1 台 1 台 1 台 1 台 1 套套台台台台只只只 1 1 1 1 1 1 2 3 3 12 37 相序表只 1污水处理厂电气安装工程主要包括总配电室,第一,二变电站,厂区电气及其它各用电单位工程的配送电工程;具有工程量大,施工时间紧,技术要求高等特点,在施工过程中,同时需要积极与供货商,业主,监理单位,设计院等进行密切配合,进行有力的协调施工管理.2.1 《电气装置工程施工及验收规范》(GBJ232—82)2.2 《电气装置安装工程高压电器施工及验收规范》(GBJ147—90)2.3 《电气装置安装工程母线装置施工及验收规范》(GBJ149—90)2.4 《电气装置安装工程低压电器施工及验收规范》(GB50254—96)2.5 《电气装置安装工程1kv 及以下配线工程施工及验收规范》(GB50254—96)2.6 《电气装置安装工程电气照明装置施工及验收规范》(GB50259—96)2.7 《电气装置安装工程电力变压器,油浸电抗器,互感器施工及验收规范》(GBJ148—90)2.8 《电气装置安装工程电缆路线施工及验收规范》(GB50168—92)2.9 《电气装置安装工程接地装置施工及验收规范》(GB50169—92)2.10 《电气装置安装工程旋转机电施工及验收规范》(GB50170—92)2.11 《电气装置安装工程盘,柜及二次回路结线施工及验收规范》(GB50171—92)2.12 《电气装置安装工程蓄电池施工及验收规范》(GB50172—92)2.13 《电气装置安装工程电气设备交接试验标准》(GB50150—91) 132.14 《电气装置安装工程起重机电气装置施工及验收规范》(GB50256 —96)2. 15 市政工程设计研究院设计的《污水处理厂电气施工图》施工前准备电气支架电缆桥架制作安装电缆予防性试验电缆敷设送电调试接地极制作安装电气设备基础制作, 安装电气设备安装接地母线敷设及设备接地电气设备调整,试验(继电器调整,控制屏和直流屏调整试验,变压器抽芯检查试压等电缆头制作安装校线及屏柜接线电气系统调试及摹拟信号试验4.2.1 准备阶段审图质量计划,施工技术程序(方案)编制验收入库和保存设备,材料,加工件计划编制施工机具和试验设备准备4.2.2 施工阶段开工报告母线安装电缆头施工校,接线技术交底照明安装材料发放电缆支架和桥架安装开关柜清理检查预埋电气设备安装电缆敷设4.2.3 试验阶段设备试验,表计校验和整定摹拟试验系统受,送电耐压试验操作电源送电开关柜联动试验4.3.1 应严格核对设计图纸,设备铭牌和装箱单,清点和采集设备,试验报告和合格证书;4.3.2 严格按图纸及规范施工,保证电气系统运行的安全可靠;4.3.3 坚持"三不施工"原则:图纸不清晰不施工;材料,设备质量不符合要求不施工;不安全因素不排除不施工.4.3.4 施工应遵循先地下,后地上的原则,与土建专业密切配合,所有予留予埋施工必须和土建施工同步进行,隐蔽工程在隐蔽前应按照质保程序经工程监理确认.4.3.5 施工中,当设计图纸与现场实际情况浮现不符合项时,要通过正常程序解决后才干施工.4.4.1 检查管材质量是否满足设计要求.4.4.2 管路超过下列长度时中间应加分线盒,其位置应便于穿线. 15 a. 管子长度每超过45 米,无弯曲时; b. 管子长度每超过30 米,有 1 个弯时; c. 管子长度每超过20 米,有2 个弯时;d. 管子长度每超过12 米,有3 个弯时.4.4.3 钢管连接应符合下列要求: 明配管采用丝扣连接,管接头两端焊接地跨接线.4.5.1 灯具安装前必须对到货灯具的质量(合格证,配件,是否变形,油漆脱落,灯罩破裂, 绝缘等),型号,规格认真检查核对,并严格按图纸施工,不能漏装,错装.4.5.2 灯具接线前应用500V 绝缘摇表测试电缆的绝缘电阻,其值应≥0.5MΩ .4.6.1 变压器及其附件到现场后应按图纸规定的型号和设备及说明书子细核对,各种技术数据及规格应满足设计和规范要求.4.6.2 变压器及其附件到达现场后未安装前,必须存放在干燥的室内,在搬运过程中避免碰撞损坏器身.4.6.3 变压器及其附件到达现场后应严格按照规范及产品说明书的要求认真编写施工工作程序(方案),并交有关部门进行审核批准,变压器的安装应严格按照其施工程序进行;4.8.1 在搬运过程中应避免摔碰,防止框架变形,漆面受损,必要时可将易损件拆下.4.8.2 盘柜成排安装,其垂直度,水平度及盘柜面不平度和盘柜间接缝的允许偏差应符合下列要求: 垂直度偏差<1.5mm‰; 相邻两盘顶部水平偏差小于2mm;成列盘顶部偏差< 5mm; 相邻两盘盘面偏差<1mm;成列盘盘面偏差<5mm ; 成列盘面盘间接缝<2mm.盘柜接地应坚固,良好.4.9.1 严格按设计图纸及规范要求施工.4.9.2 安装结束后,保证桥架不应有明显的波形弯或者蛇形弯,并按设计要求可靠接地.4.10.1 敷设前应对电缆外观,规格,型号,电压等级进行核实,并用摇表对电缆的绝缘进行检测(高压电缆还应做耐压试验),合格后方可敷设.4.10.2 电缆的弯曲半径不小于外径的10 倍.4.10.3 电缆敷设时要严格核对路径,避免交叉,罗列应整齐. 17 134.10.4 竖直敷设的电缆每隔 1.2m 用塑料扎带捆扎,在距端头0.2m 处应有电缆标签.4.11.1 配线时严格按照配线图配线.4.11.2 使用压接法配线时,压模要与线芯截面相等,压接坚固;接线应留一定余量;绑扎坚固,美观整.4.11.3 二次线配线时,导线与接线端子连接应密切,压接螺栓应拧紧,盘柜内布线美观整齐, 并用塑料扎带均匀捆扎.4.12.1 蓄电池在运输,保管过程中,应轻搬轻放,不得有强烈的冲击和震动,不得倒置,重压和日晒齐雨淋.4.12.2 蓄电池到现场后,应认真做好验收检查,并在产品规定的有效期限内进行安装及充电.4.12.3 蓄电池在安装前,应按规范要求认真进行外观检查.4.12.4 蓄电池放置的平台,基架及间距应符合设计要求.4.12.5 蓄电池安装应平稳,间距均匀,罗列整齐.4.12.6 连接条及抽头的接线应正确,连接部份应涂电力复合脂,螺栓应坚固.4.12.7 蓄电池引出电缆的敷设应符合规范要求.4.12.8 应按规范及产品说明书的要求对蓄电池进行充放电试验.5.1.1 按产品说明书及设计图纸的要求,认真核对设备型号,检查其接线应正确坚固.5.1.2 按产品说明书及设计图纸的要求,对直流系统进行摹拟试验,各项指示及动作均正常.5.1.3 按产品说明书及规范要求对蓄电池进行充放电试验.其结果应符合设计的技术要求.5.2.1 测量绝缘拉杆的绝缘电阻,其值应大于1200MΩ .5.2.2 测量每相导电回路的接触电阻,其值应符合产品技术要求(参见出厂试验报告单).5.2.3 在断路器合,分闸状态下进行交流耐压试验,工频试验电压为21KV,耐压 1 分钟.5.2.4 测量断路器的机械特性.所测各项数据与产品试验数据比较,应没有明显差别.5.2.5 断路器操作机构试验,即试验电压在85 ~ 110%Ue 范围内,操作机构应可靠动作;当试验电压大于额定电压值的65%时应可靠分闸;小于额定值的30%时不应分闸.5.2.6 摹拟操作试验,在额定电压下,对断路器进行合,分闸试验,每次操作断路器,均能正确可靠的动作,各联锁装置动作情况应满足设计要求.5.3.1 测量相间及各相对地的绝缘电阻,应符合技术规范要求.5.3.2 对母线进行工频耐压试验,21KV 试验电压持续 1 分钟.5.4.1 测量各电缆线芯对地或者对金属屏蔽层间和各线芯间的绝缘电阻,绝缘应良好.5.4.2 直流耐压试验及泄漏电流测量:对于YJV22-10KV 交联电缆,直流试验电压为35KV, 耐压时间15 分钟.耐压时分4 阶段均匀升压,每阶段保留 1 分钟,并读取泄漏电流值,其值应符合规定.5.4.3 耐压后测量绝缘电阻,与耐压前所测量的绝缘电阻进行比较应无明显差别.5.4.4 校对电缆路线的相位.5.5.1 在各分接头所有位置上,测量绕组的直流电阻,各相测得值的相互差值应小于平均值的4%, 线间测得的相互差值小于平均值的2%,并与同温度下产品出厂实测值比较,相互变化不大于2%. 15 185.5.2 在各分接头的所有位置检查变压比,与创造厂名牌数据比较应无明显差别,且应符合变压比规律;5.5.3 检查变压器的三相接线组别,必须与设计要求及名牌相符.5.5.4 测量绕组连同套管的绝缘电阻,其值应大于或者等于产品出厂值的70%.5.5.5 绕组连同套管的工频交流耐压试验,其结果应符合规范的要求.5.5.6 绝缘油试验,应符合规范要求.5.5.7 在额定电压下,对变压器进行5 次分合闸冲击试验,每次间隔5 分钟,应无异常现象.5.5.8 检查变压器的相位,必须与电网相位一致.5.6.1 电流互感器试验a. 绝缘电阻测量,其绝缘电阻无标准规定,但普通0.5 千伏以上的互感器,其次级线圈对外壳不宜低于10MQ,0.5KV 以下的互感器不宜低于1MQ.b. 变比试验:变比误差百分比应以符合规定值.c. 伏安特性试验,伏安特性试验的结果,应与同型式电流互感器的特性进行比较,无显著差别.d. 线圈对外壳的交流耐压试验:普通在变配电系统中互感器和开关同装在配电柜内,并且互感器与开关瓷瓶等的耐压等级标准相同,因此其耐压试验可以和开关,瓷瓶等一同进行.在对初级线圈进行耐压试验时,必须将次级线圈短路接地,耐压标准6KV 为28KV.5.6.2 电压互感器试验a. 电压互感器的接线方式检查;b. 绝缘电阻试验:绝缘电阻值普通应不低于出厂试验值的70%;c. 直流电阻测量:测量出的直流电阻数值应与创造厂的测量数值进行比较,或者与同型号同规格的互感器进行比较,应无显著差别.d. 变比试验:为了使试验准确可靠,普通要在额定电压90%,100%,110%三种电压下测量变比,计算出三个变比误差应是一致的,并且不应超过名牌标明等级所规定的误差值.e. 线圈对外壳的交流耐压试验,互感器额定电压为10000V 时,交流试验电压为27KV,耐压时间为 1 分钟.f. 空载试验:对于1000 伏以上的电压互感器可进行空载电流试验.将初级线圈开路,用调压器在电压互感器次级线圈施加额定电压,测量空载电流.5.7.1 所有测量表计,继电器均应按规定进行校验,其相对误差值应不大于规定误差,并及时认真的填写实验记录.5.7.2 所有继电器均应按设计要求正确进行整定,并及时认真的填写实验记录.5.8.1 校对一次回路,主要是核对由高压柜及应急低压盘各回路的电源电缆位置及接线是否正确可靠,相序是否正确无误,绝缘是否良好等,参照系统图逐一核对,均应正确无误.5.8.2 校对二次回路,要根据各原理图逐一校对,对其接线是否正确,连接是否坚固可靠, 绝缘是否良好等,均应符合原理图的要求.系统摹拟试验就是对原理上要求的监控系统,保护系统,按要求施加一定的电压,电流摹拟量, 各系统应按设计要求可靠动作.5.10.1 测量相间及相对地的绝缘电压,应符合技术规范要求.5.10.2 对母线进行工频耐压试验,27KV 试验电压持续 1 分钟.5.11.1 受,送电应具备的条件a. 高压配电装置内所有土建工作必须全部完工.b. 所有主要安装项目必须全部完工,并检查合格.c. 各变配电装置内部通讯必须畅通.d. 所有单项调试和系统调试全部完成并检查合格.e. 装置内消防器材和值班设施齐全.f. 直流系统必须投入运行.g. 对操作和监护人员必须进行安全教育并熟悉方案.5.11.2 安全注意事项送电作业区设立围栏,并挂上明显标志,非工作人员严禁入内.a. 所有操作人员需听从领导小组的统一指挥,发现异常情况应及时报告.b. 若断路器一次合闸失败,必须找出原因,并处理后才干再次合闸.c. 送电后,需挂上警告牌,变压器室要上锁,配电室应有人值班.5.11.3 系统受,送电严格按其施工方案进行.6.1 电气安装施工原则方案6.2 配电柜安装施工方案6.3 电力变压器安装施工方案6.4 电气调试施工原则方案6.5 高压电缆试验方案6.6 电力变压器试验方案6.7 高压电动机试验方案6.8 高压真空断路器试验方案6.9 高压开关柜试验方案6.10 电力电容器试验方案6.11 系统受,送电施工方案7.1 严格按照施工技术规范和技术措施施工.7.2 各项电气工程均应执行《电气装置安装工程施工及验收规范》(GBJ232-82).7.3 按图施工,对材料,设备的代用及工程修改一律以设计变更单或者材料代用单为准.7.4 所有材料,设备均要有出厂合格证,说明书或者材质证明书等资料,并保管好不得丢失.7. 作好详细的施工记录,特别是隐蔽工程检查记录, 工程隐蔽前24 小时通知有关部门检查,验收合格后方可隐蔽.8.1 严格执行电工安全操作规程.8.2 进入现场必须戴安全帽,高空作业系好安全带.8.3 与其他工种交叉作业时,观察好施工环境,排除不安全因素后再进行施工.8.4 施工过程中,可燃物质要加强管理,注意放火.8.5 禁止带电作业,不可避免时,应征得主管人员允许,并制定措施作好安全防护工作后方可进行.8.6 施工现场时常清扫,道路畅通,搞好文明施工.8.7 送电作业区设立围栏,并挂上明显标志,非工作人员严禁入内."施工精心,工作规范,管理严格,工程创优"是我公司质量保证的总方针,公司各部门及施工队,将按照这一质量方针,以优良的质量完成所承担的工作和服务.1.2.1 工程全部符合设计及规范要求,试运投产一次成功, 并达到部优工程标准.1.2.2 主要质量指标:(1)单位工程质量合格率100%;(2)单位工程优良率85%以上;(3)分项工程检验一次合格率不低于100%,其中焊接一次合格率95%以上.该工程自投标起,将严格按公司依据GB/T19002-1994 idt 9002:1994 标准编的《质量保证手册》中所规定的质量管理程序和相关要素,实施质量检查与监督. 公司强调质量管理以预防为主,内部实行质量控制,外部实行质量保证,按照GB/T19002 的质量保证模式把过程质量控制与最终质量检验结合起来,在该工程中建立以工地项目经理为中心的工程质量保证体系,项目经理为工程质量的第一责任人.其质量保证体系如下图所示: 项目工程师主任工程师质保工程师检验责任工程师任工程师料责材电仪责任工程师师程工任量责计3. 项目部成立以项目经理为首的质量管理班子,1 主任工程师直接管理工程质量, 下设质安部, 主要负责指导和组织公司的质量管理工作,掌握质量动态,随时进行质量信息反馈,统一布置项目部的质量活动,审核质量文件与质保手册的符合性,评定考核人员资格等.质安部设质检部,主要负责工程预制与安装质量的检查和确认,对施工过程工艺纪律进行监督, 对检查结果随时向质安部反馈,提出不符合项报告,对纠正后的不符合项进行核定等.项目部施工队,部门,每一个专业任命一位责任工程师,他们对贯彻本专业的技术意图负责.负责监督本专业施工的全过程,对本专业的不符合项提出纠正措施,并报质安部质保工程师批准后贯彻执行.3.2 项目部在单项工程开工前编制工程质量控制点和检,试验计划.3.3 认真做好"三检一评"(自检,互检,专业检查,质量评定)工作,分部份项工程质量评定由施工队组织,做到与施工进度同步,单位工程在中交前由项目部会同业主或者监理单位联合审评.3.4 制定施工前施工技术交底制度为施工人员提供了工作依据,工作标准和工作程序.3.5 狠抓质量通病,着重抓工作中的随意性.重点抓管道的横平竖直及坡度尺寸,焊缝内部质量和外观质量;。
污水处理厂施工组织设计方案
污水处理厂施工组织设计方案一、项目概况1.施工目标(1)保证工程质量,确保施工过程中的安全和环保要求。
(2)尽可能缩短工期,提高施工效率。
2.施工组织机构(1)项目经理:负责整个施工项目的管理和协调工作。
(2)施工队长:负责具体施工现场的组织和指导工作。
(3)施工人员:包括工人、技术人员等。
3.施工流程(1)工程准备阶段:包括场地布置、施工设备采购、人员培训等。
(2)基础建设阶段:完成场地平整、地基基础施工等工作。
(3)主体结构施工阶段:完成建筑物主体的施工,包括污水处理设备的安装等。
(4)管道布置阶段:完成各种管道的布置和连接工作。
(5)设备安装调试阶段:安装调试污水处理设备,确保其正常运行。
(6)工程竣工阶段:进行试运行、验收等工作。
4.施工方案(1)组织领导机构:明确施工项目的组织领导机构,明确各职责,建立有效的沟通机制,确保施工进展顺利。
(2)施工队伍组织:根据工期和施工工作量,合理调配施工人员和设备,确保施工进度和质量。
(3)安全防护措施:根据工程特点,制定详细的安全防护方案,包括施工现场的安全标识、施工人员的防护用具等。
(4)环保措施:根据施工现场的环境特点,制定环保措施,包括污水处理设备的封闭和排污控制等。
(5)质量管理措施:建立质量管理体系,制定施工质量检查标准,加强对施工工艺和质量控制的监督。
5.施工进度计划(1)制定详细的施工进度计划,包括各施工阶段的工期和工作内容。
(2)根据施工进度计划,合理安排施工人员和设备,确保进度的合理性和施工质量的稳定性。
6.施工设备采购(1)根据工程需求,确定需要采购的施工设备清单。
(2)严格按照招标文件的要求进行设备采购,保证设备的质量和性能符合要求。
(3)及时安排设备的运输和安装工作,确保施工进度的顺利进行。
7.施工现场管理(1)建立严格的施工现场管理制度,包括施工现场的清洁卫生、安全防护等。
(2)加强对施工人员的安全教育和培训,提高施工人员的安全意识。
污水处理厂建设项目施工组织设计(完整常用版)
污水处理厂建设项目施工组织设计(完整常用版)项目背景本文档旨在设计污水处理厂建设项目的施工组织方案,确保项目的顺利进行和有效管理。
项目概述污水处理厂建设项目的目标是建造一座现代化的污水处理厂,以处理城市污水,并达到环境保护、卫生和健康的标准要求。
施工组织设计组织架构建设项目将设立以下部门组织架构:- 项目管理部:负责整体项目的规划、协调和监督。
- 工程部:负责项目施工的具体实施和管理。
- 设计部:负责项目的设计和技术支持。
- 供应部:负责项目所需材料和设备的采购和供应。
- 安全环保部:负责项目施工中的安全和环保管理。
- 质量控制部:负责项目施工过程中的质量控制和监督。
施工流程1. 前期准备:开展项目可行性研究,准备项目规划和预算,获得相关批准和许可。
2. 土地准备:清理施工场地,进行必要的土地平整和围墙搭建。
3. 建筑施工:按照设计方案,进行污水处理厂的建设,包括清水池、生化池、沉淀池等设施的建造。
4. 电力供应和设备安装:建设电力供应系统,并安装污水处理设备、管道系统和控制系统。
5. 运行试验:进行污水处理设备的运行试验和性能调整,确保其正常运行。
6. 联调联试:对整个污水处理厂进行联调联试,确保各个系统之间的协调运行。
7. 环保验收:安排相关部门对建设项目进行环保验收,确保项目符合相关环保标准。
8. 完工验收:组织项目的完工验收,确保项目达到设计和合同要求。
风险管理在项目施工过程中可能出现以下风险:- 施工延期:采取合理的进度控制和资源调配措施,及时解决施工延期问题。
- 施工安全事故:加强安全管理和培训,制定详细的安全操作规程,确保施工过程的安全环保。
- 质量问题:建立质量控制体系,严格按照质量要求进行施工,定期进行质量检查。
技术支持设计部将提供必要的技术支持,包括但不限于:- 设计方案的细化和调整。
- 施工图纸和工程规范的编制。
- 对施工过程中的技术问题进行解答和指导。
总结本文档为污水处理厂建设项目的施工组织设计提供了概述和方案安排,以实现项目的顺利进行和有效管理。
污水处理厂施工组织设计
第一章工程概况一、工程概况工程名称:某市某污水处理厂三期厂区设备及工艺管道安装工程建设单位:某市某污水处理厂设计单位:某市某污水处理厂三期5万吨/日设备及工艺管道安装,现土建已基本结束,已经具备施工条件。
本次工程主要有:厂区污水处理电气、自控以及工艺管道安装,还包括些阀门井,计量井等附属工程。
主要构筑物有:进水泵房、旋流沉沙池、接触池、二沉池、爆气池、储气池、储泥池、加氧沟、回流泵房、脱水机房。
主要设备安装有:水下搅拌器、加氧机、螺旋爆冷器、回转式格栅除污机、污泥回流泵、浓缩脱水一体机等设备。
工程施工工期仅为四十天。
第二章施工准备及计划部署一、施工准备1、项目部及主要技术人员配置本工程作为某市某污水处理厂三期工程,施工任务重、质量要求高、政治影响大。
为使工程能顺利有序的进行,我公司将组织一套具有丰富施工经验的管理班子对工程实行项目管理,确保工程的工期、质量均能满足业主的要求。
项目组织机构:公司项目主管 1名工程师项目经理 1名工程师项目付经理 1名工程师技术负责人 1名高级工程师焊接负责人 1名高级工程师电气仪表施工员 1名助理工程师管道施工员 1名工程师设备施工员 1名工程师质检、安全员 1名工程师材料员 1名经济员计量员 1名经济员资料员 1名助理工程师2、施工机械的配备为使本工程“优质高速”顺利进行,所有机械设备必须依次提前进场,提前作好机械设备调度平衡和设备进场前的维护保养,保证施工用设备按计划做到完好进场,且保证在任何施工阶段都不影响工程的正常进行,确保工程顺利按计划完成。
主要施工机械设备进场计划见附表一计量器具进场计划见附表二3、劳动力组合本公司将提供职业素质高、专业技术强的作业人员组成施工队,进行该项目的安装施工。
充分发挥各专业施工水平和突击施工能力。
安装工程投入人数:最高峰达95人,月平均为60人。
劳动力计划见附表三4、临时设施安排⑴根据施工现场的具体情况,我方拟在三期污水处理厂的适当地方,选择约150平方米的场地搭建临时办公室、材料、食堂和班组工具房。
污水处理厂施工组织设计
污水处理厂施工组织设计一:恭敬的相关人员:为了确保污水处理厂施工工作的顺利进行,特制定本施工组织设计,以规范施工过程和保证工程质量。
本将详细描述施工组织设计的各个方面,包括工程概况、施工组织设计原则、施工方案、安全管理、质量控制等。
一、工程概况本章节详细介绍污水处理厂的基本信息,包括工程地点、规模、投资等。
同时还包括工期安排、项目背景和目标等内容。
二、施工组织设计原则本章节将提出施工组织设计的原则和目标,包括人员管理、资源调配、工程进度把握等。
同时还对施工单位的组织架构和人员分工进行详细说明。
三、施工方案本章节涵盖了施工方案的制定和实施,包括主要工艺流程、设备采购和安装、土建施工等。
此外,还包括了各个工序的具体操作流程和要求。
四、安全管理本章节将全面阐述施工过程中的安全管理措施,包括现场安全技术措施、施工人员的安全培训、安全预警和应急措施等。
同时,还将提供施工现场安全责任人的职责和相关的安全管理制度。
五、质量控制本章节将详细阐述质量控制的组织和措施,包括质量验收标准、质量检测方法、施工工艺要求等。
此外,还将介绍质量控制的责任分工和相关的监督检查制度。
本所涉及附件如下:1. 工程概况表格2. 施工组织设计原则表格3. 施工方案流程图4. 安全管理制度文件5. 质量控制记录表本所涉及的法律名词及注释:1. 施工单位:指承担施工的具体企事业单位或者个体工商户。
2. 工程进度把握:指对工程进度进行全面管理和监控,确保按时完成工程。
二:恭敬的相关人员:为了保证污水处理厂施工工作的有序进行,特编制本施工组织设计,以明确工程方案、安全管理措施、质量控制要求等内容。
本具体包括施工组织设计的各个方面,涵盖了工程概述、施工方案、安全管理、质量控制等内容。
一、工程概述本章节将详细描述污水处理厂施工工程的基本情况和背景,包括工程地点、建设规模、工期要求等。
同时还介绍工程的投资预算、主要设备和材料采购情况。
二、施工方案本章节将重点阐述施工方案的制定和实施,包括工程方法、施工步骤、质量控制等内容。
污水处理厂的施工组织设计
污水处理厂的施工组织设计1. 概述本文档旨在提供污水处理厂的施工组织设计方案,以确保施工过程高效顺利进行,并最大限度地减少环境影响和安全风险。
2. 施工组织安排2.1 人员配置根据施工需求和工期安排,合理配置相应的人员,包括但不限于项目经理、工程师、监理人员和施工人员。
同时,应保证所有人员具备相应的资质和技能,以确保施工质量和安全。
2.2 施工进度计划制定详细的施工进度计划,明确每个施工阶段的工作内容、工期和关键节点。
同时,应考虑天气因素、现场资源和协调其他相关部门的工作,以保证施工进度的合理安排。
2.3 施工场地布置根据工程实际情况,设计合理的施工场地布置方案。
考虑到安全和有效施工的需要,应包括临时设施搭建、材料储存、机械设备摆放等内容。
3. 施工方法与技术3.1 施工工艺选择根据污水处理厂的具体要求和技术参数,选择适当的施工工艺。
同时,应考虑到施工难度、成本和运维要求等因素,选择经济合理的工艺方案。
3.2 施工技术要求制定施工技术规范和要求,包括但不限于施工工具和设备的选择、材料质量要求、施工工序和操作规范等。
确保施工过程中的质量控制和安全管理。
4. 环境保护与安全管理4.1 环境保护措施制定详细的环境保护措施,包括但不限于噪音、扬尘、废水处理和固体废弃物处理等。
确保施工过程中对环境的影响降至最低。
4.2 安全管理措施制定全面的安全管理措施,包括但不限于现场安全培训、施工现场防护、应急预案制定和安全检查等。
确保施工过程中的安全风险得到有效控制。
5. 资源调配与协调5.1 资源调配合理调配施工所需的资源,包括但不限于人力、物力和财力等。
确保施工过程中资源的充分利用和协调。
5.2 相关部门协调与相关部门建立良好的沟通渠道,确保协调前期准备工作、手续办理和后续运行接管等事宜。
保证施工过程中的顺利推进。
6. 施工质量控制制定严格的施工质量控制计划,包括但不限于材料验收、工序检查和施工记录等。
建立完善的质量管理体系,确保施工质量达到预期要求。
污水处理厂施工组织设计
污水处理厂施工组织设计污水处理厂是城市生活污水的主要处理设施,其对城市环境、空气和水质具有重要影响。
因此,在污水处理厂的施工过程中,必须制定合理的组织设计,以确保施工顺利进行,同时减少对环境的影响。
本文将从污水处理厂施工组织设计的角度,探讨如何合理设计施工方案,以达到优化施工效果的目的。
一、污水处理厂施工组织设计的基本原则在制定污水处理厂施工组织设计方案之前,必须对其进行科学分析和评估,以确定合理的施工方案。
在此背景下,污水处理厂施工组织设计的基本原则包括:1、确保施工的安全性和稳定性。
2、严格遵守环保法律法规,出色地完成环保检测和治理。
3、根据污水处理工程的特点选用合适的施工方案。
4、尽量减少对周边环境的污染和破坏。
5、合理选购施工设备和工具,确保施工进度和质量。
二、污水处理厂施工组织设计的主要内容污水处理厂施工组织设计的主要内容包括:1、施工方案设计。
污水处理厂的结构复杂,因此在施工过程中,必须根据具体情况进行分区施工,并管控好各个分区的施工进度和质量。
同时,在施工方案的设计中,需要对人员的安全、工作流程、设备的选用等进行论证和选择。
2、环保措施设计。
污水处理厂是一种环境敏感性比较高的设施,因此在施工过程中,必须采取相应的环保措施,如施工期间的噪音控制、施工过程中产生的污水、污泥等废弃物的处理。
3、安全措施设计。
污水处理厂施工需要贯穿始终的是安全,每一个施工环节都必须要有相应的安全措施。
在施工过程中,需要制定安全生产计划、制定详细的安全操作规程、加强安全监管等措施以保障施工人员的生命财产安全。
4、施工管理方案设计。
污水处理厂的施工管理十分复杂,不同的施工环节需要有专门的管理人员进行管理,并制定完善的施工管理办法。
同时,还需要对人力资源的配置、施工进度控制、质量管理等进行详细的规划。
三、污水处理厂施工组织设计的实践应用在实际的工程建设过程中,很多污水处理厂的施工组织设计没有得到足够的重视,往往导致诸多问题。
污水处理施工组织设计
污水处理施工组织设计一、项目背景随着城市化进程的加速和工业化的发展,污水排放量不断增加,对环境造成了很大的污染和压力。
因此,污水处理设施的建设成为保护环境、改善生态的重要措施之一、在污水处理设施建设中,合理的施工组织设计是确保工程顺利进行和高质量完成的重要保证。
二、施工组织设计原则1.环保原则:污水处理设施建设的目的就是为了保护环境,所以施工组织设计的首要原则是环保。
要采取先进的治理技术和设备,确保施工期间不产生二次污染。
2.安全原则:施工过程中要严格遵守安全操作规程,采取必要的安全防护措施,确保施工人员的人身安全。
3.质量原则:施工组织设计要确保工程施工的质量,要合理安排施工工序,严格按照规范和施工图纸要求进行施工。
4.经济原则:施工组织设计要追求经济效益,合理规划施工进度和人力资源,并合理利用设备和物资,控制成本,提高施工效益。
三、施工组织设计内容1.分析项目需求和施工条件:根据项目的需求和具体施工条件,分析项目的特点和难点,评估施工工艺和设备选择。
2.制定施工方案:确定施工方式、工序和工艺,并编制详细的施工方案,包括工程时间进度安排、人员配备、设备选型等。
3.组织人力资源:根据施工方案确定所需的人力资源,包括施工队伍的组织和管理,施工人员的培训和考核等。
4.确定物资采购计划:根据施工方案确定所需的物资,制定物资采购计划,包括材料的选购、供应商的选择、物资的运输等。
5.确定设备配置和维护计划:根据施工方案确定所需的设备,包括施工设备和生产设备,制定设备配置和维护计划,确保施工过程的顺利进行。
6.制定施工组织管理制度:制定施工组织管理制度,明确责任和权限,确保施工过程的协调和顺利进行。
7.制定安全管理和环保措施:制定安全管理和环保措施,包括安全生产制度、施工现场的安全保护措施、排污管理等,确保施工过程的安全和环保。
四、施工组织设计实施步骤1.收集项目资料:包括项目的规划设计和施工图纸、相关的技术标准和规范等。
污水处理厂工程施工项目施工组织设计
污水处理厂工程施工项目施工组织设计XXX污水处理厂工程施工项目施工组织设计投标人:_________ ( ________ 盖单位章)法定代表人或其委托代理人:(签字)月日目录一、施工方案与技术措施 (1)1.1 工程概况 (1)1.2 编制范围 (1)1.3 施工组织及整体部署 (1)1.4 施工方案与技术措施 (5)二、质量管理体系与措施 (71)2.1 质量管理目标 (71)2.2 质量管理体系 (71)2.3 专业工程质量保证措施 (73)三、安全管理体系与措施 (79)3.1 安全生产管理体系 (79)3.2 安全生产管理措施 (81)四、环境保护管理体系与措施. (85)4.1 环境保护管理体系 (85)4.2 环境保护管理措施 (85)五、工程进度计划与措施 (88)5.1 计划工期 (88)5.2 施工进度计划 (88)5.3 各专业工程进度计划 (88)5.4 工程进度保证措施 (88)六、计划分包方案 (91)2020 年4 月19 日七、主要管理人员 (92)八、主要施工设备、试验和检测仪器设备 (94)8.1 管理机构 (94)8.2 配备计划 (94)8.3 质量保证措施 (94)九、民工工资保证措施 (95)9.1 合同、人员备案 (95)9.2 工资保证金制度 (95)9.3 公司垫付工资 (95)9.4 监督控制方面 (95)9.5 劳动保障宣传教育 (95)9.6 完善施工队伍准入制度 (95)9.7 将支付农民工工资情况纳入绩效考核 (96)十、缺陷责任期内及期外的服务措施. (97)10.1 缺陷责任期内的服务措施 (97)10.2 缺陷责任期外的服务措施 (97)十一、其它材料 (100)2020 年4 月19 日一、施工方案与技术措施1.1 工程概况1) 工程名称:2) 工程地点:3) 建设单位:4) 建设规模:5) 质量标准:6) 工期要求:1.2 编制范围XXX 污水处理厂工程施工项目共一个标段, 主要包含: 污水处理厂土建及部分安装工程施工、配合后期调试工作, 详见工程量清单及施工图纸。
污水处理项目施工组织设计
污水处理项目施工组织设计1. 项目背景本文档旨在为污水处理项目的施工组织设计提供指导。
污水处理项目位于XX市,旨在建设一座现代化的污水处理厂,以解决城市污水处理不足的问题。
2. 施工目标本项目的施工目标如下:- 建设一座符合国家污水处理标准的污水处理厂;- 完成污水处理厂的主要设施和管网建设;- 确保工程质量符合设计要求;- 保证施工进度的合理安排;- 最大程度地减少对环境的影响和污染。
3. 施工组织设计3.1 项目组织结构为了确保污水处理项目的顺利实施,建议以下项目组织结构:- 项目经理:负责整个项目的规划、组织和协调工作;- 技术负责人:负责工程技术方面的指导和监督;- 施工队伍:包括各施工班组和现场安全人员等;- 监理单位:负责对施工过程进行全面监督和检查。
3.2 施工流程安排根据项目的特点和施工要求,建议以下施工流程安排:1. 建立项目施工组织和管理体系;2. 进行场地勘察和土地准备工作;3. 开展土方工程和基础设施建设;4. 进行主要设施的施工和安装;5. 进行管网和附属设施的施工;6. 进行工程验收和环境保护工作。
3.3 施工技术要点为确保施工质量和安全,应注意以下技术要点:- 严格按照设计文件进行施工;- 使用符合标准的材料和设备;- 严格控制施工过程中的质量和安全风险;- 加强现场管理和安全培训;- 定期进行施工现场巡检和质量验收。
4. 安全与环保措施在污水处理项目施工中,必须重视安全和环保措施,确保施工过程不会对人员和环境造成损害。
为此,建议以下措施:- 制定详细的安全生产和环保管理方案;- 提供必要的安全防护设施和装备;- 进行施工人员的安全培训和意识教育;- 严格遵守环境保护法规和相关标准;- 定期监测和评估施工过程对环境的影响。
5. 经费安排为了顺利完成污水处理项目的施工,需要合理安排经费,包括以下内容:- 明确项目的总投资和施工预算;- 定期进行经费的监控和管理;- 做好经费使用记录和报账工作;- 及时调整经费使用计划,确保施工的资金需求。
污水处理厂施工组织设计方案
污水处理厂施工组织设计方案一、引言污水处理厂的建设是为了解决城市污水处理问题,保护环境和人民健康,为城市的可持续发展做出贡献。
本文将就污水处理厂的施工组织设计方案进行详细阐述,包括施工流程、施工方案、施工组织结构和施工安全等方面的内容。
二、施工流程1. 前期准备工作在正式进入施工阶段之前,需要进行一系列的前期准备工作,包括方案设计审查、土地、水、电力等基础设施的准备工作,以及与相关部门的沟通和协调等。
2. 土建施工土建施工是污水处理厂建设的主要工程,包括设备基础、污水处理池、配电房等的建设。
在施工过程中,需要注意土方开挖、混泥土浇筑、砌筑、管道敷设等各个环节的施工质量和安全。
3. 设备安装在土建施工完成后,需要进行设备安装工作。
根据设计方案,将各类处理设备(如鼓风机、搅拌机等)进行安装和调试,并与管道连接,确保其正常运行。
4. 电气自动化安装电气自动化是污水处理厂的重要组成部分,需要进行电气设备的安装和调试工作。
包括电缆敷设、仪表安装、控制系统调试等。
5. 管道连接与调试污水处理厂涉及大量的管道连接工作。
需要逐步完成管道的连接和调试,确保各个处理单元之间的正常通畅,以及防止泄漏和破裂等问题。
6. 设备和工艺调试在所有设备安装和管道连接完成后,需要对整个污水处理厂进行设备和工艺的调试,以确保能够正常运行和达到设计效果。
7. 运行试验和调整在设备和工艺调试完成后,需要进行运行试验,模拟实际运行情况,进一步调整和优化设备和工艺,以确保污水处理厂的正常运行。
三、施工方案1. 施工进度安排根据项目要求和污水处理厂的规模,合理安排施工的进度,确保施工工期的合理性和准确性。
2. 施工质量控制施工质量是污水处理厂建设的核心问题。
需要制定相应的施工质量控制方案,加强施工过程中的监督和检查,对施工质量进行全面的控制。
3. 施工安全措施施工安全是污水处理厂建设的重点关注点之一。
需要制定安全生产方案,加强现场安全教育和培训,配备必要的安全设备,并建立安全监督机制,确保施工过程中的安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

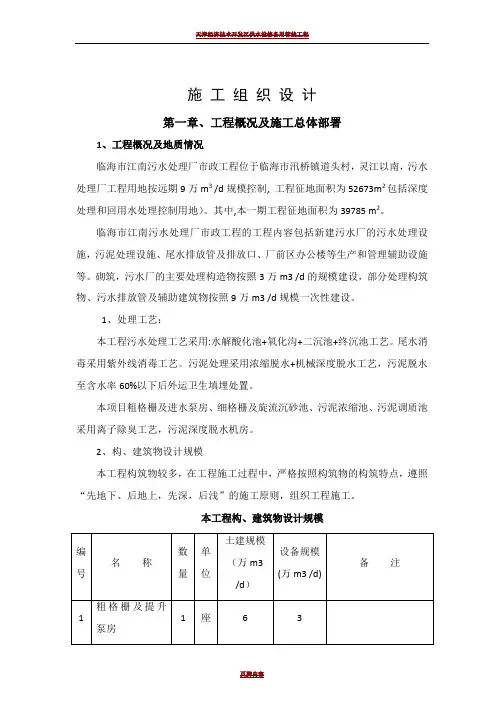

施工组织设计第一章、工程概况及施工总体部署1、工程概况及地质情况临海市江南污水处理厂市政工程位于临海市汛桥镇道头村,灵江以南,污水处理厂工程用地按远期9万m3 /d规模控制, 工程征地面积为52673m2包括深度处理和回用水处理控制用地)。
其中,本一期工程征地面积为39785 m2。
临海市江南污水处理厂市政工程的工程内容包括新建污水厂的污水处理设施,污泥处理设施、尾水排放管及排放口、厂前区办公楼等生产和管理辅助设施等。
砌筑,污水厂的主要处理构造物按照3万m3 /d的规模建设,部分处理构筑物、污水排放管及辅助建筑物按照9万m3 /d规模一次性建设。
1、处理工艺:本工程污水处理工艺采用:水解酸化池+氧化沟+二沉池+终沉池工艺。
尾水消毒采用紫外线消毒工艺。
污泥处理采用浓缩脱水+机械深度脱水工艺,污泥脱水至含水率60%以下后外运卫生填埋处置。
本项目粗格栅及进水泵房、细格栅及旋流沉砂池、污泥浓缩池、污泥调质池采用离子除臭工艺,污泥深度脱水机房。
2、构、建筑物设计规模本工程构筑物较多,在工程施工过程中,严格按照构筑物的构筑特点,遵照“先地下、后地上,先深,后浅”的施工原则,组织工程施工。
本工程构、建筑物设计规模为生产构筑物结构设计说明。
按工艺流程设计,主要构筑物单体有: 粗格栅及提升泵房1座,细格栅及旋流沉淀池1 座,高位井1 座,氧化沟1座,二沉池1座,污泥浓缩池1座,终沉池1 座、加药间1 座,脱水机房1 座,鼓风机房1 座、综合楼1 座,具体见工艺总平面图。
1.2、工程难点、要点本工程主要包括水厂范围内的(构)建筑物土建工程、主要工艺管道的安装调试工程及附属市政工程。
工程难点、要点如下:⑴、本工程场地较小,作业面窄且多,很难进行流水作业,给施工造成一定的难度,严重影响施工进度。
如何合理安排好各单项工程施工顺序也是本工程的难点。
⑵、本工程基坑开挖和降水均造成很大难度,如何做好基坑开挖时的支护和降水也是本工程的一大难点。
⑶、本工程包括土建、设备安装、电气安装等,工程类别多,在施工中必须做好各专业的相互配合。
⑷、结合本工程的难点、要点,相应的应对措施在后面的章节中分别叙述。
⑸、本工程场地类型属于软弱土,属于对抗震不利地段,建筑场地类别为IV类。
场地表层土物理力学性质差,建构筑物基础设计等级为丙级,地下水位较高。
因此在构(建)物施工时,应先施工深基础构(建)筑物,后施工浅基础构(建)筑物,以免较深基础开挖时,危及相邻基础的安全。
在水池施工过程中,应随时注意基坑的水位变化,及时排除基坑积水或向水池内灌水,防止水池浮起或顶托破坏。
(6)、本工程施工中最大难点重点为进水泵房的沉井施工。
由于地处起伏的山岩边坡,地质情况复杂加之沉井高度达到14米之深,我项目部将另行编制专项方案供专家评审合格后再进行下阶段施工。
根据所总结的工程特点和难点,我们对工程施工过程中将会遇到的施工技术难点、质量控制难点以及可能影响工程进度、安全和文明施工的不利因素进行了分析,并针对性的制定了预防措施和相应对策,这些针对性措施将与投标承诺一起作为合同的一部分。
施工重点难点对策表施工重点难点对策表1.3、施工总体部署1.3.1、工程总体目标根据工程特点和我公司丰富的施工、管理经验,对本工程具体目标为:质量目标:达到招标文件要求的合格标准的基础上,争创“括苍杯”。
工期目标:确保本工程总工期为540天内完工交付使用(含安装配合时间,其中主体工期为400日历天)。
安全目标:本工程确保“市标化”,争创“省标化”。
1.3.2、企业的工艺标准以现行的国家的有关法律、法规为准则,以省市有关条文条款为依据,以高于现行规范要求的原则来进行工程质量管理,以创杯为中心开展各项活动。
企业内部已编制了《作业指导书》,收录了建筑物的定位和基础放线工艺标准、钢筋加工、绑扎安装施工工艺标准、混凝土大体积基础施工工艺标准、脚手架施工工艺标准、地下防水施工工艺标准、卷材防水屋面施工工艺标准、各装饰工程施工工艺标准、安装工程施工工艺标准等共147只技术标准,它是规范各专业部门施工的重要文件,是质量体系运行和实施中提高工程建设质量保证和依据。
1.3.3、施工组织安排根据工程总体设想,我们集思广益,反复研究,对本工程进行了科学而有效的施工组织安排。
1.3.3.1、施工总体安排⑴、根据建构筑物布局特点,结合公司现有设施,考虑标化要求,应优先安排好直接影响项目施工的为全场性服务的施工设施,如现场供水、供电、通讯、道路和场地平整,以及各项生产、生活设施,以保证工程顺利、有序地进行。
⑵、施工进度安排本工程范围较广,工期相对较紧。
若不科学合理地安排施工,工期难以保证,经反复研究,我们考虑总体施工作如下安排。
第一步基础施工:考虑紧凑的交叉流水作业施工,合理组织施工作业程序,处理好各工序的施工衔接,减少施工物资的一次性投入量,提高工作效率和效益,保证不影响进度。
第二步主体结构施工:实行合理分段,平行流水,主体交叉施工作业,科学安排施工顺序,处理好各工种的施工衔接,各工种穿插作业,始终保持紧凑的交叉流水作业。
第三步装饰施工和安装调试:主体结构完成后实行分段安装和装饰。
内部装饰从下至上,同时外墙从顶层一直往下。
根据施工进度安排,由公司统一调度作好人员、料具、机械的配置。
第二章、主要工程项目的施工方案及方法临海市江南污水处理厂市政工程的工程内容包括新建污水厂的污水处理设施,污泥处理设施、尾水排放管及排放口、厂前区办公楼等生产和管理辅助设施等。
砌筑,污水厂的主要处理构造物按照6万m3/d的规模建设,部分处理构筑物、污水排放管及辅助建筑物按照9万m3 /d规模一次性建设。
按工艺流程设计,主要构筑物单体有: 粗格栅及提升泵房1座,细格栅及旋流沉淀池1 座,高位井1 座,氧化沟1座,二沉池1座,污泥浓缩池1座,终沉池1 座、加药间 1 座,脱水机房1 座,鼓风机房1 座、综合楼1 座等构筑物,本工程共计有15项单体工程。
一、测量工程1、施工测量管理机构施工过程中,我方将对各个环节进行精确的测量控制,配备先进的测量仪器,派遣经验丰富的测量工程师,确保高精度地完成本工程的测量工作。
项目经理部工程技术部下设测量组,施工队设测量小组,实行分级管理。
做到层层控制把关,从而防止差错保证测量精度符合规范要求。
项目部测量组负责工程范围的设计桩位复测,桥梁轴线的放样等控制测量,以及对施工队测量放样的复核及各测量工作协调。
施工队测量组负责本施工队的工程施工放样,配合项目部进行控制测量。
2、测量依据根据业主提供的平面控制坐标点与水准控制原点进行引测。
根据设计要求及设计图纸规定的道路、土建、排水工程坐标点,进行测量放样的坐标计算。
以设计图纸及技术规程的要求以及关于测量工程的规范规定作为本工程的测量精度标准。
3、对施工测量的要求3.1测量人员要有高度的责任心,施工前应熟悉图纸、认真学习技术交底,做出放线图,了解放线步骤。
3.2对放线工作中每一步骤要坚持“步步有校核”的作业原则,做到测必核、核必实,保证二级复核。
3.3爱护仪器,禁止对测量器具的人为损坏,禁止坐仪器盒、塔尺等;定期对仪器进行检修和保养,按规定定期进行鉴定,保持良好工作状态,确保放线的准确有效。
4、测量仪器设备配置为了保证工程施工过程中,测量设备的齐全,我公司将根据现场工程进行测量设备的配备,在所有的测量设备进场前,对所需要的测量设备进行校核和检测,保证测量仪器的精度和完好性。
全站仪、经纬仪、水准仪经质检站认可的鉴定单位鉴定合格、并在有效期内使用;钢卷尺、铝合金塔尺必须每年送技术监督局校验,合格后方可使用。
5、平面控制网方案的确定以业主所交控制点位为基本控制网,经复核无误后,根据施工需要加设导线,加测导线控制点采用附合导线,经PC-E500平差精度合格即可对各栋号进行施工控制桩测放(施工控制桩本着“方便使用、易于保护、长期保存”的原则,尽可能的设置在结构主轴线上),在工程施工过程中,要定期对控制桩进行复核,确保点位不变动。
6、高程控制网方案的确定将业主所交高程点作为施工高程的基本控制网,再向施工现场导出施工用工作水准点。
独立栋号的临时水准点不应少于2个;相邻或有相互关系的栋号之间应统一高程测设的起始点。
所有各临时水准点要定期进行复核,确保高程点不变动。
7、报验及内业资料的收集整理现场放线形成书面记录,测设完毕后,填写报验单上报监理,经监理签认后即可进行下道工序,如不满足精度要求则重测直至监理单位确认合格。
所有测量资料不得擅自进行涂改、销毁,测量资料应做到随施工随收集,为工程竣工做好基础工作。
8、施工测量工艺流程施工测量施工工艺流程图9、测量方法根据以往的测量顺序,请业主、设计提供城市坐标控制点及标高基准点,在施工准备期内派测量技术人员进场,对布置在施工现场内的轴线及标高进行复测,以确保轴线、标高无误,然后根据自己的施工要求新设或以此为依据,进行轴线定位投放及标高控制。
根据我们的测量经验,地下室结构轴线用控制轴线形成控制网控制;标高水准测量采用“往返水准”测量法进行测量,上部结构轴线及垂直度控制采用“天顶10、平面轴线控制测量10.1根据业主提供的城市坐标控制点,采用极坐标计算方法定位轴线,在施工现场东南二面围墙上及基坑外便道上纵横向设置4组轴线控制布置点,为投放底板及地下结构工程轴线组做好准备.同时不定期对控制点进行复测.10.2控制点的精确性会直接影响到整个工程的精度.控制点设置满足稳定、可靠、通视三个要求,精度应控制在2mm之内,并做好明显的标志和必要的保护措施。
10.3为防止发生不可预测的破坏或其他情况,另建一组辅助控制点来确保轴线投放正确。
10.4考虑到工期较紧,不可能等到挖土施工全部完成后再进行定位,故轴线投放将结合挖土施工共同开展,采取分区域投放方式,即先将控制轴线投放至基坑四周的地面及围墙上,再根据基坑底垫层完成区域情况,将相关控制轴线部分(或全部)投放至垫层面,并以此轴线为基础,在垫层投放与其相关轴线时随时进行闭合封闭,对出现的偏差及时纠正,直至定位出整个轴线组。
11、垂直度测量11.1因各种外部因素都会对测量工作带来影响,要求仪器操作者应按操作程序测量。
11.2楼层垂直测量控制点设置11.2.1在施工±0.00楼面时建立控制点,控制辅助轴线的布置应与轴线有一定关系,诸如平行偏移1000等,故不但可用来做主楼的垂直度测量,还可做上部轴线控制点的投放之用。
11.2.2上部结构的轴线控制测量采用天顶法原理测定主楼控制基准点。
在每个施工层开洞200×200,留出通视孔,在±0.00处架设经纬仪配合90度弯管向上垂直投影至施工面。
11.2.3作为上部轴线控制点,各组控制点以“□”形设置,为防止产生平行四边形状的偏差存在,需再测量对角线距离来保证控制点位置准确。
