变电站异常故障判断讲解
变、电室故障的判断、检查及处理模版
变、电室故障的判断、检查及处理模版一、引言电室故障的判断、检查及处理是维护电力设备正常运行的重要工作。
本文将探讨一种变电室故障的模版，包括故障的判断、检查以及处理方法。
二、故障判断1.故障指示灯亮起或报警器响起在变电室，当故障发生时，通常会安装有故障指示灯或报警器。
一旦这些设备发出信号，即可初步判断存在故障。
2.电力系统异常变化如果观察到电力系统出现异常变化，如电压突然下降、电流异常变化等，也可能是存在故障的表现。
这时需要进一步检查。
三、故障检查1.检查继电器状态继电器是电力系统中的核心控制元件，故障时往往会有相关继电器状态异常的情况。
对继电器进行全面检查，确认其状态是否正常。
2.检查保护装置工作情况保护装置是用于检测故障并保护设备正常运行的重要设备。
对保护装置进行检查，确认其是否正常工作。
可以通过检查保护装置的显示屏或观察保护装置的工作指示灯来判断其状态。
3.检查电力设备的连接情况故障往往与电力设备的连接有关，例如接线松动、设备接地不良等。
对电力设备的连接情况进行仔细检查，确认是否存在异常。
4.检查电力设备的运行状态对电力设备的运行状态进行检查，包括电机的转动情况、设备的温度、噪音等。
异常的运行状态可能是存在故障的表现。
四、故障处理1.排除简单故障首先要排除一些简单的故障，例如松动的接线、断路器跳闸等。
这些故障可以通过简单的操作或重置来解决。
2.寻找故障源如果无法排除简单故障，需进一步寻找故障源。
可以通过分段检查电力设备，逐一排查可能存在的故障部位。
3.修复故障设备或更换故障部件一旦找到故障部位，需进行修复或更换故障设备或部件。
根据故障的具体情况，选择适当的修复方法或更换方案。
4.重新测试和验证在进行故障处理后，需要重新测试和验证修复的设备或部件是否正常工作。
通过仪器的测量和其他相关检查，确保故障彻底解决。
五、结束语通过以上故障判断、检查及处理模版，可以有效指导变电室故障的处理工作。
在实际操作中，需要根据具体情况灵活运用，并结合相关专业知识和经验，以确保电力设备的安全稳定运行。
变、电室故障的判断、检查及处理模版
变、电室故障的判断、检查及处理模版一、故障判断：1. 变电站突然停电或部分停电2. 变电站电压异常（过高或过低）3. 变电站电流异常（过高或过低）4. 异常电气声音（如爆炸声、火花声等）5. 设备过热或冒烟6. 电气设备无法正常开关操作7. 外部输电线路发生意外（如倒塌、断裂等）8. 接地系统出现异常（如接地电阻升高）9. 其他异常情况二、检查步骤：1. 确定自身安全，戴好安全防护装备2. 检查设备运行状态：查看设备面板、指示灯、仪表等是否正常3. 检查电缆线路：检查电缆是否完好，有无破损、接触不良等情况4. 检查开关设备：检查开关机构是否正常动作、接触器是否粘连、触点是否烧焦等5. 检查绝缘：使用绝缘测试仪检测绝缘状况，判断是否存在漏电、击穿等现象6. 检查接地系统：检查接地电阻是否合格，防止接地异常导致的电击等安全问题7. 检查保护装置：检查各种保护装置是否正常运行，如差动保护、过电压保护等8. 检查传感器和信号：检查各种传感器及信号线路，确保传感器接线正确、传感器工作正常9. 测量电压和电流：使用测量仪器测量电压和电流，判断是否存在异常10. 检查并记录其他异常情况三、处理方法：1. 处理设备故障：根据具体故障情况，采取相应的维修措施，如更换损坏的零部件、修复接线等2. 处理电力故障：进行故障恢复操作，如切换备用电源、恢复电网供电等3. 处理安全隐患：如果发现存在严重安全隐患，需要及时采取措施确保人员安全，如疏散人员、隔离危险区域等4. 联系维修人员：如果自己无法解决故障，需要联系专业的维修人员进行处理5. 进行故障记录：记录故障的详细情况、处理方法以及处理结果，作为以后参考和经验总结以上是变电室故障的判断、检查及处理模版，希望对您有所帮助。
变电站电压异常原因判断及处理方法

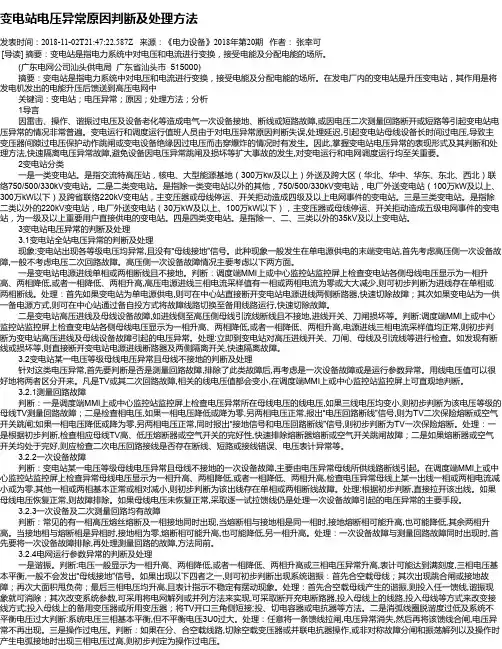

变电站电压异常原因判断及处理方法发表时间：2018-11-02T21:47:22.587Z 来源：《电力设备》2018年第20期作者：张幸可[导读] 摘要：变电站是指电力系统中对电压和电流进行变换，接受电能及分配电能的场所。
(广东电网公司汕头供电局广东省汕头市 515000) 摘要：变电站是指电力系统中对电压和电流进行变换，接受电能及分配电能的场所。
在发电厂内的变电站是升压变电站，其作用是将发电机发出的电能升压后馈送到高压电网中关键词：变电站；电压异常；原因；处理方法；分析1导言因雷击、操作、谐振过电压及设备老化等造成电气一次设备接地、断线或短路故障,或因电压二次测量回路断开或短路等引起变电站电压异常的情况非常普遍。
变电运行和调度运行值班人员由于对电压异常原因判断失误,处理延迟,引起变电站母线设备长时间过电压,导致主变压器间隙过电压保护动作跳闸或变电设备绝缘因过电压而击穿爆炸的情况时有发生。
因此,掌握变电站电压异常的表现形式及其判断和处理方法,快速隔离电压异常故障,避免设备因电压异常跳闸及损坏等扩大事故的发生,对变电运行和电网调度运行均至关重要。
2变电站分类一是一类变电站。
是指交流特高压站，核电、大型能源基地（300万kw及以上）外送及跨大区（华北、华中、华东、东北、西北）联络750/500/330kV变电站。
二是二类变电站。
是指除一类变电站以外的其他，750/500/330kV变电站，电厂外送变电站（100万kW及以上、300万kW以下）及跨省联络220kV变电站，主变压器或母线停运、开关拒动造成四级及以上电网事件的变电站。
三是三类变电站。
是指除二类以外的220kV变电站，电厂外送变电站（30万kW及以上、100万kW以下），主变压器或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站。
四是四类变电站。
是指除一、二、三类以外的35kV及以上变电站。
3变电站电压异常的判断及处理3.1变电站全站电压异常的判断及处理现象:变电站出现各等级电压均异常,且没有“母线接地”信号。
一起110千伏变电站10千伏电压异常故障分析
一起 110千伏变电站 10千伏电压异常故障分析摘要：110千伏变电站10千伏电压异常在电网系统内时有发生，本文详细描述了一起110千伏主变与10千伏压变同时故障导致的10千伏电压异常故障分析，为基建验收、设备技改大修验收等工作的质量监督提供了借鉴。
关键词：故障分析；电压异常一、故障情况2019年6月6日，110千伏**变发生10千伏母线电压异常故障，现场检查情况如下：10kVⅠ母电压（A：11.17 kV、B：2.69 kV、C：10.02 kV、线电压：10.29 kV、3U0：67.92）；10kVⅡ母电压（A：11.03 kV、B：6.64 kV、C：7.08 kV、线电压：9.08 kV、3U0：109.57）；处理前10kV运方：10kV备自投启用，1号主变101开关带10kVⅠ母，2号主变102开关带10kVⅡ母，110开关热备用，10kVⅠ母上1W1、1C1、178、1X3、962热备用，10kVⅡ母上1X2、912、188热备用，1W2冷备用，10kV两段母线均空载。
运方调整查找故障点：（1）拉开101开关，1号主变空载，2号主变带10kVⅡ段母线运行10kVⅠ母电压（A：7.72kV、B：7.72 kV、C：7.72 kV、线电压：0、3U0：79.28），此处Ⅰ母仍有电压应为二次感应电压；10kVⅡ母电压（A：11.24kV、B：7.15kV、C：9.08kV、线电压：8.78kV、3U0：107.61）。
（2）合上110开关，2号主变带两段母线运行，10kVⅠ母电压（A：10.74kV、B：6.11kV、C：8.46kV、线电压：9.33kV、3U0：107.96）；10kVⅡ母电压（A：10.70kV、B：6.2kV、C：9.30kV、线电压：9.32kV、3U0：108.49）。
（3）拉开102开关，10kV母线失电10kVⅠ母、Ⅱ母电压均为0。
（4）合上101开关，1号主变带两段母线运行10kVⅠ母、Ⅱ母电压均正常。
变电站变电运行故障分析与处理
变电站变电运行故障分析与处理摘要：现阶段，我国经济发展对于能源的需求越来越大，因此电力的正常供应对于我国经济发展具有重要意义，在电力供应系统中，变电站的正常运行直接关系到电力供应的效率和质量，因此对于变电站运行故障的研究一直是电力部门工作人员的工作重点，在对变电站故障问题进行分析之后，需要制定有效措施排除供电故障，以保障供电系统的正常运行，同时为工农业生产和居民生活提供稳定的电力支持。
本文就针对变电站运行过程中常见的故障以及解决方式进行了研究，希望能给大家一些启发。
关键词：变电站；运行故障；分析；处理1变电站运行故障的主要类型1.1母线损毁故障变电站的母线在变电站正常运行过程中起到了至关重要的作用，因此变电站母线一旦发生故障，将会导致变电站无法正常运行，并且变电站母线极其容易受到环境因素的影响而出现损坏，导致母线出现损坏的主要原因是电路运行损耗、线路挤压碰撞、电压波动以及点变设备安装错误。
1.2开关损坏故障开关在变电站的线路中主要起到隔离作用，即使在没有负荷电流的状态下，一样可以进行线路的合分，因此对于变电站的运行有着重要作用，但是变电站线路中的开关则经常发生故障，主要是开关发热过高引起的，此类故障主要产生在开关接头和线桩的位置，主要是载流回路截面过窄导致，由于载流回路的截面较窄，因此热量无法有效散发到外界，导致开关出现短路等问题，进而引发开关损坏故障。
1.3线路损坏故障线路损坏故障是变电站变电系统在运行过程中常见的故障之一，线路是变电站进行变电工作的必要媒介之一，线路作为传输电力能源的媒介，线路运行的状况直接关系到电力输送的效率，但是在目前电力输送过程中，线路损坏现象较为严重，尤其是变电站的线路损坏更为严重，常表现为线路开裂、线路损坏、线芯外露，进而引发漏电、停电等现象，影响线路正常运行的同时也给整个供电线路的正常运行带来风险。
1.4变压器故障变压器结构复杂，功能繁多，并且各个结构之间具有较强的关联，因此一旦某一环节出现故障，可能导致整个变电系统出现运行故障，影响整个供电线路的正常运行。
电力系统中变电站母线电压异常分析判断及故障处理
电力系统中变电站母线电压异常分析判断及故障处理摘要:电压互感器是电力系统的重要设备，其运行对于监控母线电压非常重要。
本文主要研究了变电站母线电压的异常情况，详细分析了该现象产生的原因，并提出了相应的措施和处理建议，希望能为解决这一问题提供一定的参考。
关键词:变电站母线电压;分析判断;故障处理引言随着我们社会和经济的快速发展。
各行业对电力的需求也在增加。
电力的发展不仅需要逐步扩大自身的能源资源，还要逐步提高能源系统的管理质量。
特别是在配电网的调度工作中，往往需要对电力故障进行分析和管理，以保持我国用电的安全性和稳定性。
在此基础上，本文分析了案例，分析了电力系统总线运行中常见的异常现象，总结了常见故障的原因。
1异常情况原因分析在实际工作中，经常发生母线电压异常。
母线电压异常的原因很多。
大多数母线电压异常故障发生在35kV及更少的电力系统中。
不接地系统常使母线电压的大部分出现异常，主要是由于四个方面:高低熔丝母线保险丝、电源接地故障或相故障异常引起的PT激励特性、铁磁共振。
1.1非系统设备故障所致的异常电压现象为了确保变电站设备的安全和经济运行，运城电网每季度都有不同级别的母线电压曲线。
监测人员应验证电压曲线，以确保电压在合格范围内。
例如，根据峰值，高峰值、低峰值和平峰值，10V电压保持在0.1-10.7kV，并根据上限和下限合理地达到电压范围。
当电网实际运行时，由于有功功率，无功功率输出的变化，功率负载的增加或减少以及系统布线异常，总线电压将超出电压限制。
可以调整与设备无关的故障原因，以满足网络和用户的电压和质量要求。
针对上述情况的措施：（1）设定运行方式，合理分配负荷（2）增加或减少无功功率，改变电容器组（3）改变电网参数，停止，投或并解变压器（4）改变有功和无功的重新分配，并调整变压器旁路。
1.2母线 PT高、低压熔断器熔断高压和低压母线PT熔断器电压分析后熔断的高压熔断器:当变压器的高压侧熔断时。
110kV变电站事故总异常告警的故障分析
110kV变电站事故总异常告警的故障分析摘要：运行中的设备在出现故障及不正常运行状态时，通过继电保护装置报出各种信号，其中事故总信号扮演了重要角色，近些年来，随着国内电网事业的发展，事故总信号的可靠性、正确性越来越重要，电网事故引起的跳闸能否可靠、及时和准确的报送至后台直接关系到电网的安全运行。
关键字：110kV变电站；事故总信号引言：事故总信号是关系事故发现、分析与判断的重要信息，能够提高调度人员发现和处理电网故障的速率。
因此，规范变电站、统调电厂上送事故总信号接入调度自动化系统的管理，持续提升事故总信号运行合格率，防止事故总信号发生漏报和误报情况，成为关乎提高电网安全运行监视水平和保证电网安全运行的重要举措。
1.概述根据国家电网调度控制中心相关文件中的要求，要优化调控实时数据，尤其是电网的故障信号，包含全站事故总信号、间隔事故信号、继电保护动作信号以及重合闸信号等，并要求调控直采变电站事故总信号，因此正确可靠地上送事故总信号尤其关键。
在变电站监控信息远传试验中检验事故总信号的逻辑关系，在变电站远传试验时，保护信息试验必须检验事故总，事故总的试验必须按照合成方式逻辑。
不带开关的保护试验，不产生事故总，带开关的保护试验必须产生事故总，依此来检验事故总的合成方式和报送的准确性。
2.事故总信号分类及要求2.1全站事故总信号全站事故总信号是变电站事故在跳闸时发出的总报警信号。
全站事故总信号的特点：一是在具备中央信号回路的变电站中，选择事故音响信号；二是在不具备中央信号回路的变电站中，把各个电气间隔的事故信号在远动装置中进行组合，并采用“触发加自动复归”方式形成该信号。
2.2间隔事故总信号间隔事故信号是用来反映变电站或电厂中电气间隔发生事故而跳闸的报警信号，其方式与手合继电器KKJ和跳闸位置继电器TWJ配置情况密不可分，主要分为以下两种：一是优先选择操作箱开关异常跳闸信号：KKJ与TWJ常开接点串联输出，常规站作为硬接点接入测控装置。
变电站变压器常见故障及处理方法
变电站变压器常见故障及处理方法
变压器常见故障及处理方法包括：
1. 温升过高：可能是由于过载运行、冷却系统不良、绝缘老化等原因引起的。
处理方法包括降低负载、改进冷却系统、更换绝缘材料等。
2. 绝缘击穿或闪络：可能是由于绝缘老化、湿度过高、外界灰尘、异物等原因引起的。
处理方法包括更换绝缘材料、提高绝缘能力、保持清洁干燥环境等。
3. 短路：可能是由于绝缘破裂、绕组短路、短路导线或连接不良等原因引起的。
处理方法包括修复或更换受损绕组、检查并修正连接问题等。
4. 绕组故障：可能是由于绕组接触不良、绕组短路或绕组材料老化等原因引起的。
处理方法包括重新连接或更换受损绕组、更换绕组材料等。
5. 油泄漏：可能是由于密封不良、油箱损坏或绝缘老化等原因引起的。
处理方法包括修复或更换受损部件、提高密封性能等。
6. 噪音过大：可能是由于绕组松动、绝缘损坏或冷却系统异常等原因引起的。
处理方法包括重新固定绕组、更换绝缘材料、修复或改进冷却系统等。
以上仅列举了一些常见的变压器故障及处理方法，具体处理方法应根据具体故障原因进行判断和采取相应措施。
在处理变压器故障时，建议请专业人员进行安全检修和维修。
变电站异常故障判断讲解
变电站异常故障判断讲解现代社会的发展与人们的生活息息相关，而电力资源则是社会运转的基础之一。
而电力信号的稳定传输也需要有一个规范的配电和供电系统。
变电站就是配电和供电系统中最重要的设备之一。
变电站用于接收高压电力并将电力转换成低压电力进行供应。
在这个过程中，如果发现变电站出现异常故障，就会影响正常的供电和配电系统。
那么，如何判断变电站是否发生了异常故障呢？以下是几种可能发生的异常故障和对应的处理方法：1. 变电站主变压器发生故障主变压器是变电站最为重要的设备之一。
如果主变压器出现故障，可能会导致整个变电站停机，使得供电和配电系统停止正常工作。
判断方法：可以通过检测主变压器是否发生过电气或机械性故障，以及油温是否异常等方法进行判断。
处理方法：如果主变压器发生故障，需要及时更换或维修。
2. 变电站电缆接头松动或损坏电缆接头是将变电站内部各种设备与输电线路连接起来的接口。
如果电缆接头出现松动或损坏，可能会导致电缆损坏或电力泄露等问题。
判断方法：可以通过检查电缆接头是否松动或损坏，并进行走线的检查。
处理方法：对于损坏的电缆接头需要及时更换。
对于松动的电缆接头，需要重新固定。
3. 变电站过温、过载、过电压等在变电站工作时，可能会出现过温、过载、过电压等情况。
如果这些问题持续存在，可能会导致设备烧坏、节点短路等问题。
判断方法：可以通过检测温度、负载和电压等参数是否超出正常范围，以及设备是否有烟雾等异常现象进行判断。
处理方法：需要对变电站进行及时调整和维护，以确保设备在正常工作范围内。
对于出现过载或过电压的情况，需要适时进行切除或限电处理。
4. 变电站绝缘故障在变电站运行过程中，可能会出现绝缘失效的现象。
这种情况下可能会导致电压漏电，电弧形成等问题。
判断方法：可以通过典型的判断方法进行，例如运用绝缘电阻公式测量绝缘电阻大小以及检查是否有绝缘降级的情况等。
处理方法：如果发现绝缘损坏，需要及时更换或修理。
以上几种情况都有可能导致变电站异常故障，造成供电和配电系统的中断或不可靠。
变电站异常检查及处理
油泵启动频繁 （1） 故障现象：控制屏油泵启动光字亮，启动频繁。 （2） 原因分析： 1） 高压油路渗漏油。 2） 液压机构内部故障。 3） 油泵启动后不保持。 （3） 处理方法有： 1） 根据储压杆位置，判明油泵启动后是否不保持。 2） 检查1SM常开接点及接触器KM保持接点是否接触不良，或引 线断线，并处理更换。 3） 检查高压油路是否严重漏油。 4） 检查液压机构内部故障。 5） 通知专业班组进行检查处理。
开关拒合（Ⅲ）（机械部分故障） （1） 故障现象：①绿灯亮；②手动 （用SA） 合闸，合闸接触器 KMC动 作开关拒合。 （2） 原因分析： 1） 机构定位螺丝位置过高。 2） 合闸铁芯顶杆太短。 3） 合闸铁芯卡涩。 4） 分闸铁芯跳动；马鞍支架未返回。 5） 辅助开关常闭接点打开过早。 6） 合闸剩余行程不够。 （3） 处理方式： 1） 检查分闸连板中间轴位置过高，并调整定位螺丝。 2） 检查分闸铁芯是否跳动，马鞍支架未返回，用加力杠手动合开关 检查。 3） 检查合闸铁芯顶杆是否太短，并调整。 4） 检查合闸铁芯有无卡涩现象，并处理。 5） 检查合闸剩余行程是否合适，并调整。 6） 检查辅助开关常闭接点是否打开过早，并调整。
绿灯不亮 （1） 故障现象：控制屏绿灯熄灭。 （2） 原因分析： 1） 绿灯损坏。 2） 合闸回路断线。 3） 控制保险熔断或接触不良。 （3） 处理方法有： 1） 检查绿灯是否完好，并更换。 2） 检查串联电阻是否完好，并更换。 3） 检测绿灯回路是否断线。 4） 检测合闸控制回路是否完好。 5） 排除故障点，恢复正常。 6） 检查控制保险是否熔断或接触不良。
红灯不亮 （1） 故障现象：控制屏红灯熄灭。 （2） 原因分析： 1） 控制保险熔断或接触不良。 2） 灯泡损坏或串联电阻损坏。 3） 跳闸回路断线。 （3） 处理方法有： 1） 检查控制保险是否熔断或接触不良。 2） 检查灯泡是否完好，并更换。 3） 检查串联电阻是否完好。 4） 检测跳闸回路是否完好。 5） 检测直流电源是否完好。 6） 排除故障点，恢复正常。
220kV 变电站变电运行故障分析及处理
—168—故障维修前言随着我国城市化进程的不断深入，人们对电力的需求日益增长，电力已成为国民经济的支柱产业之一，地位十分重要。
动力能正常传输最核心的部分是变电站，其设备的稳定容量，与整个电力系统的安全、有序运行有着十分密切的关系。
但随着我国电力消费的快速增长，变电站故障现象日益普遍，给人们的生产和生活带来了十分严重的影响，相关从业人员对变电站运行故障也愈加关注。
1分析220kv 变电站运行故障的重要作用随着人民生活质量的提高，对于电力方面的需求也有了很大的增长，想要确保居民的正常生活及社会的稳定发展，就必须及时维护好电力供应系统，确保系统的正常有序运行。
根据相关数据表明，出现故障的主要原因就是由于变电站出现问题，所以对变电站日常的运行加强监管的力度，提前制定相对应的防治措施，能够从根本上确保变电站的安全有序运转。
另外，随着我国工业化进程的深入，每天需要的电量是非常巨大的，所以确保电力系统的正常运行，直接关系到国家经济的发展状态。
2变电站运行故障类型2.1母线损毁故障在变电站运行中，220kV 变电站母线占据非常重要的地位，如果母线出现故障，必然会对整个电力系统的运行造成严重影响。
而且，变电站母线非常容易受到外界因素的影响，经常发生损坏的情况，出现这一现象的原因主要有设备安装错误、电压波动、线路碰撞以及日常电路的运行损耗等。
2.2线路损坏故障对于变电站系统来说，比较常见的故障还有线路出现损坏的问题。
在变电工作中，线路是最为重要的媒介，传输电力的媒介就是线路，所以对电力输送的效率和质量与线路的运行状态有直接的关系。
但是，现阶段在输送电力的时候，经常新华信线路损坏的情况，主要有线芯外露、线路损坏以及线路开裂的情况，这就会一番挺电、漏电的现象，对整个供电线路都会产生较大的影响，甚至威胁人通行人的生命安全。
2.3变压器故障在变电站中，最为核心的装置就是变压器，由图1所示。
因为变压器涉及到的配件比较多，而且功能比较繁杂，不同结构之间的联系是非常密切的，如果一个环节出现问题，就会对整个变电系统造成很大的影响。
35kV变电站故障分析及处理
35kV变电站故障分析及处理摘要：随着科技的发展，电器使用也越来越多，而且用电量日趋升高，因此对变电站的日常维护也变得尤为重要。
本文主要介绍变电站日常维修的重要性、经常出现的问题以及日常处理措施，从提高变电站设备的良好率来保证变电站的正常运行，为维护变电站的稳定和正常运行提出几点建议。
关键词：35KV；常见故障；日常维修1.变电站设备在日常运行中的常见故障分析及日常维修1.1出现跳闸故障的几点原因分析（1）10KV线路出现跳闸现象。
如果在电力运行中10KV线路的某个开关跳闸，有两种情况，一种是由于该线路短路引起的故障，此时可以根据继电器的动作和安装在线路出口处的指示器来判断；另一种情况是变电站内部出现了问题，如果安装在线路出口的指示器不动作，可以打开开关的两侧刀闸，在不带线路的情况下空送开关，如果开关合不上，这就能说明是变电站内部出现问题。
（2）35KV线路出现跳闸现象，有四种情况：①短路和超负荷造成35kv开关跳闸；②主变电站内部严重故障引起瓦斯动作跳闸；③主变外部及其母线上的杂物，造成放电及短路而引起保护动作跳闸；④其他设备如CT、PT避雷器出现故障也会造成35KV的开关跳闸。
当出现跳闸故障时，应采取相应处理措施。
第一，断开开关，使其不影响其他的变电站设备，保证跳闸事故不会影响到整个供电系统的正常运行。
第二，当用电设备恢复正常运行后再具体分析产生跳闸的原因。
如果跳闸的现象发生时，而保护信号没有出现，有可能是保护回路的保护参数不对，或者是回路电源的问题，这时应该重新输入回路的保护值参数，检查保护回路。
如果保护回路的信号有指示，会有两种情况，一种情况会出现指示灯有指示，而且分闸正常，那就能确定是保护回路内部的故障。
另外一种情况是指示灯没有指示，但是分闸不正常，那就能确定是机械结构的内部故障，然后采取措施进行处理。
1.2接地时出现的异常情况及处理老式的35KV变电站大多数是不接地系统，其线路接地故障主要是由电压互感器形成的绝缘系统检测完成。
变电站站用电组成及异常分析
变电站站用电组成及异常分析变电站是电力系统中重要的设施，用于将高压电能转换为适用于输送和分配的低压电能。
变电站的站用电是指用于变电站自身的电力消耗，包括照明、动力设备、控制系统等。
变电站的站用电组成主要包括以下几个方面：1.照明系统：变电站需要提供良好的照明条件，以确保操作人员的安全和工作效率。
照明系统通常采用LED照明灯具，能够提供较高的照明效果，并且具有较低的能耗。
2.动力设备：变电站需要使用各类动力设备，如发电机、压缩机、水泵等。
这些设备主要用于实现变电站的自动化和远程监测，以提高变电站的运行效率和可靠性。
3.控制系统：变电站的控制系统包括监控、保护、自动化和远程通信等子系统。
这些系统需要消耗一定的电能，以保证变电站的正常运行。
随着变电站的智能化程度提高，控制系统的电能消耗也在不断增加。
4.辅助设备：变电站还需要使用一些辅助设备，如通风设备、空调设备和消防设备等。
这些设备可以提供舒适的工作环境，并且在紧急情况下保障变电站的安全。
异常分析是对变电站站用电进行故障诊断和分析的过程。
变电站站用电异常的表现通常有以下几种情况：1.站用电负荷突增：站用电负荷突增可能是由于照明设备、动力设备或控制系统出现故障，导致电能消耗增加。
这种情况下，需要对故障设备进行检修和维护，以恢复正常的站用电负荷。
2.站用电负荷突减：站用电负荷突减可能是由于照明设备、动力设备或控制系统停止运行，导致电能消耗减少。
这种情况下，需要检查故障设备并及时修复，以恢复正常的站用电负荷。
3.站用电设备故障：站用电设备的故障会导致站用电正常运行受阻，严重时可能会导致变电站无法正常工作。
这种情况下，需要对故障设备进行检修和维护，以确保站用电设备的正常运行。
4.站用电供电异常：站用电供电异常可能是由于主电源或备用电源故障，导致站用电供应中断。
这种情况下，需要检查主备电源的运行情况，并及时采取补救措施，以确保站用电供电的连续性。
综上所述，变电站的站用电组成涉及照明、动力设备、控制系统和辅助设备等各个方面，并且可能会出现负荷突增或突减、设备故障和供电异常等异常情况。
变电站事故及异常判断方法
变电站事故及异常判断方法当变电站发生事故或特别现象时，爱护和自动装置会快速动作，发出告警和事故信号。
此时运行人员要严密监视其运行状态，依据所把握的声音、弧光、气味、温度、气体压力、仪表指示、光字信号以及爱护动作状况等，正确地推断设备状态和故障性质、范围，以快速精确地处理事故，尽可能限制事故进展的范围。
发生事故或特别时，一般会有如下现象：(1)继电爱护或自动装置动作，灯光和音响信号消失，并可能伴有断路器跳闸。
(2)系统有冲击，电流、电压、功率、频率等表计发生摇摆。
(3)若事故发生在本站内，可能消失弧光、放电、爆炸声及其他不正常声音。
(4)发生事故的设备可能有烟火、焦味、烧损、碎裂、变形、喷油甚至火灾等不正常现象。
事故及特别处理应遵循以下原则：(1)依据当时的运行方式、表计指示、设备的外部现象、继电爱护和自动装置的动作状况，快速精确地推断事故或特别发生的缘由、性质、范围，尽可能限制它的进展，消退其根源，解除对人身和设备平安的威逼。
(2)站用电是变电站操作、监控、通信的保证，失去站用电，将使得事故处理更加困难，若在规定的时间内站用电不能恢复，会使事故范围扩大，甚至损坏设备。
因此，事故处理时应尽量保证站用电的平安运行和正常供电，事故时首先恢复站用电。
(3)在不影响人身和设备平安的状况下，尽可能保持正常设备连续运行，以保证对用户的正常供电。
必要时可在未受事故损害的设备上增加负荷，以保证对用户的供电。
(4)尽快对已停电的用户恢复供电，尤其是对重要用户要优先考虑恢复供电。
(5)在事故处理过程中与调度员保持联系，将事故状况及处理进展准时报告值班调度员，在事故已被限制并趋于正常稳定状态时，应调整系统的运行方式，让系统恢复正常运行。
(1)变电站事故及特别的处理，必需严格遵守电业平安工作规程、调度规程、现场运行规程、现场特别运行及事故处理规程以及各级技术管理部门有关规章制度和反事故措施的规定。
(2)调度管辖范围内的设备发生事故时，各级值班调度员是处理事故的指挥人，通过值班负责人指挥现场事故处理。
变电站系统的故障诊断与分析
变电站系统的故障诊断与分析变电站是电力系统中非常重要的组成部分，它承担着将输电线路的电能进行转换和分配的功能。
然而，长期以来，变电站系统的故障诊断和分析一直是电力工程中的一个难题。
本文将对变电站系统的故障诊断与分析进行讨论。
一、变电站系统的基本组成为了更好地理解变电站系统的故障诊断与分析，首先我们需要了解变电站系统的基本组成。
一般而言，变电站系统由主变压器、断路器、隔离开关、保护装置、控制装置等组成。
这些设备协同工作，确保电能的转换和分配。
二、变电站系统的常见故障变电站系统常见的故障包括电缆击穿、过负荷、短路、接地故障等。
这些故障会导致变电站系统的正常运行受到影响，甚至导致设备的损坏或事故的发生。
因此，及时准确地诊断和分析这些故障对于保障电力系统的安全稳定运行具有重要意义。
三、故障诊断的方法和技术现代科技的不断进步，为变电站系统的故障诊断与分析提供了更多的方法和技术。
以下是常用的故障诊断方法和技术：1. 信号处理技术：通过对电压、电流等信号的处理和分析，可以判断出故障的类型和位置。
例如，利用小波变换、功率谱分析等方法，可以提取出故障信号的特征，从而实现故障诊断。
2. 人工智能算法：利用人工智能算法，如神经网络、遗传算法等，可以建立故障诊断模型，并通过对大量的数据进行分析和学习，实现对故障的准确判断和预测。
3. 红外热像仪技术：红外热像仪技术可以通过检测设备的温度分布情况，判断设备是否存在异常情况，从而实现对设备故障的快速诊断。
四、故障分析的原则和方法故障分析是故障诊断的重要环节，它可以帮助我们了解故障的成因和演变过程，为故障的处理和防范提供依据。
故障分析的原则和方法如下：1. 事实优先：故障分析应以事实为依据，避免凭主观臆测和猜测进行分析。
2. 层次分明：故障分析应按照从表面到深入的原则进行，逐层分析故障的原因和结果。
3. 综合分析：故障分析应综合运用各种分析方法和手段，从多个角度进行分析，确保分析结果的准确性和可靠性。
变电站直流系统常见故障处理方法
变电站直流系统常见故障处理方法一、直流系统失电直流系统失电是指变电站直流供电系统失去供电信号，导致直流设备无法正常工作。
可能的原因包括：1.直流电源故障：直流电源供电线路断开、电源故障等；2.直流母线或接地线路断开：直流母线或接地线路开关未正常闭合或断开；3.直流设备故障：直流设备故障导致无法正常工作。
处理方法：1.检查直流电源供电线路是否正常，检查直流电源工作状态和输出电压是否正常；2.检查直流母线断路器和接地开关是否合闸，若未合闸则进行操作；3.检查直流设备，如直流电机、直流电动机等是否故障，进行维修或更换。
二、直流系统电压异常直流系统电压异常是指变电站直流系统的电压偏离额定值，可能过高或过低，导致直流设备无法正常工作。
可能的原因包括：1.直流电源故障：直流电源输出电压偏离额定值；2.直流设备故障：直流设备存在电压不平衡或电压波动等问题；3.直流电缆故障：直流电缆接头松动或绝缘不良导致电压异常。
处理方法：1.检查直流电源输出电压，如果偏离额定值则调整直流电源；2.检查直流设备，如直流电动机、整流装置等是否存在故障，进行维修或更换；3.检查直流电缆接头是否紧固，如发现接头松动则加固，如果发现绝缘问题则进行绝缘检查和修复。
三、直流系统短路故障直流系统短路故障是指变电站直流系统发生短路现象，可能导致设备损坏甚至引发火灾。
可能的原因包括：1.直流设备故障：直流设备内部短路导致故障；2.直流电缆损坏：直流电缆绝缘破损或接头松动导致短路故障；3.异物进入：在直流设备内部或直流电缆中存在异物导致短路故障。
处理方法：1.检查直流设备是否存在内部短路，如果发现则进行维修或更换；2.检查直流电缆是否存在绝缘破损或接头松动，进行修复或更换；3.定期对直流设备和电缆进行清理，避免异物进入。
四、电池组故障电池组是变电站直流系统的重要部分，常见故障包括电池电压下降、容量减小等问题。
可能的原因包括：1.电池老化：电池组使用时间长导致老化；2.充电不良：电池充电系统故障导致电池无法正常充电；3.温度过高：电池工作环境温度过高导致电池容量减小。
变电站常见异常处理
（3） 处理方法有：
1） 检查控制空开是否合上或接触不良。 2） 检查灯泡是否完好，并更换。 3） 检查断路器机构跳闸线圈是否烧毁（一看二嗅）。
分合闸指示灯不亮
绿灯不亮 （1） 故障现象：控制屏绿灯熄灭。 （2） 原因分析：
1） 控制空开未合。 2） 灯泡损坏。 3） 合闸回路断线。
（3） 处理方法有：
1） 检查10kV母线电压指示情况，下限为10．0kV。 2） 若电压较低，可投入10kV无功补偿装置。
直流接地
1．直流接地现象 直流屏直流监控装置报 “直流接地”或“绝缘异常”，不可复归。
2．原因分析 （1） 直流回路有工作人员。 （2） 保护盘或控制盘中元件接地。 （3） 雨季端子箱、机构箱、隔离开关或断路器转换接点受潮造成。 3．直流接地查找 （1） 复归信号复归按钮，如为瞬时接地，则可复归 “直流接地” 。 （2） 停止二次侧工作。 （4） 瞬停不重要的直流回路。如信号回路、照明回路、直流合闸动力回路。通过瞬间拉 开该回路的直流空开查找接地点。 （5） 如直流接地仍存在，应通知继电保护和直流专业人员查找。 4．注意事项 （1） 直流接地时，禁止在二次回路工作。 （2） 查找直流接地时应防止发生两点接地，造成直流短路。 （3） 查找直流接地，必须两人以上进行。
（3） 处理方式：
母线电压异常
10kV母线电压过高 （1） 故障现象：①I母相电压为7．5kV，线电压10．8kV；②Ⅱ母相电压为7．5kV， 线电压10．8kV；③I、Ⅱ母相电压为7．5kV，I、Ⅱ母线电压10．8kV。 （2） 原因分析：①负荷降低；②系统电压升高。 （3） 处理方式： 1） 检查10kV母线电压指示情况，上限为10．7kV。 2） 可退出10kV无功补偿装置。 10kV母线电过低 （1） 故障现象：①I母 A 相电压为5．8kV，线电压9．7kV；②Ⅱ母 A 相电压为 5．8kV，线电压9．7kV；③I母 A 相 （Ⅱ母 A 相） 电压过低，相电压5．8kV，线 电压9．7kV。 （2） 原因分析：①负荷增加；②系统电压降低。 （3） 处理方式：
变电站直流接地故障异常排查案例分析
变电站直流接地故障异常排查案例分析摘要：直流系统的安全运行能够确保变电站的电力设备正常运行，一旦直流系统发生了接地故障，将会对变电站的电力设备正常运行造成一定的威胁。
本文将会以案例简单说明如何排查、分析变电站的直流接地故障。
关键词：变电站；直流系统；接地故障一、变电站直流接地故障案例在我国某变电站曾经出现过直流屏曾经发生“直流接地”报警信号，“轻故障”的指示灯亮了，当时的值班人员马上按下“消音”按钮，但是“轻故障”的指示灯并没有马上暗下去，但是由于当时该变电站的直流屏电源监视装置并不能显示出故障的大体位置在哪里，所以该变电站马上组织故障抢修工作，展开故障异常排查工作，并及时解决这一故障。
本文将会以此案例对变电站直流接地故障的排查工作进行简单的分析。
二、直流系统出现接地故障的主要原因直流系统是变电站中独立的一个操作电源，为变电站内的电气设备、保护装置、信号装置等设备提供电源。
一般的直流系统是由蓄电池、充电装置、直流负荷，以及直流回路等四部分组成，其工作电压是110VDC 或者220DVC。
直流系统的不同部分具有不同的功能，这四部分组合成一个整体，为变电站的电气设备供电过程中，确保能够保护和控制回路中的元器件。
一般地，根据直流接地点的位置可以分为室内直流接地和室外直流接地，按照直流接地的极性又可以分为正接地和负接地，按照直流接地的程度又可以分为直接接地（又称金属接地或者全接地）和间接接地（又称为非金属接地或者半接地），按照接地的情况可以分为绝缘接地、环路接地、单点接地，以及多点接地，以接地的时间长短为为依据，又可以分为瞬间接地和永久接地，因此，直流系统出现接地故障的主要原因可根据接地故障的种类而有所不同：（一）天气原因某些户外二次接线盒的密封工作不到位，或者长时间没有检修，导致在下雨的时候，雨水滴落到接线盒中，令接线桩头和外壳导通起来，引起接地故障。
而假如瓦斯继电器的的防护工作不到位，雨水渗入到接线盒中，当雨水逐渐增加，直至淹没接线柱的时候，将会发生在直流接地故障，甚至会引起跳闸的情况。
