直流系统常见故障及处理措施

直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。

2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。

②外部原因-------如输入电源消失、缺相等。

③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。

3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。

4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。

另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。

二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。

当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。

此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。

直流系统环网故障实例及分析

直流系统环网故障实例及分析作者：李彦来源：《科学与财富》2018年第13期一、引言变电站直流系统主要由直流充电屏、馈电屏、蓄电池组、二次电缆和直流负载构成，一般为双套配置。

直流系统主要为保护装置、安全自动装置、故障录波装置和自动化系统等提供稳定可靠的工作电源，是变电站的最基础设备，非常重要。

[1]重要变电站或发电厂的直流系统，为提高供电可靠性，大都采用2组蓄电池与2组或以上充电机。

正常情况下，2组蓄电池要求分开运行，即构成2组独立的直流电源系统。

由于各种原因，如施工带来的寄生回路等，造成2套独立运行的直流系统，出现了电气连接现象，我们称之为环网（直流串电接地）。

[2]二、直流系统环网问题产生原因与危害1、直流系统环网问题出现的原因主要有：（1）施工过程，负荷电源线连接错误，跨接两段母线，某个负荷电源线多于两根，多出的电源线接到另一段母线；（2）倒负荷操作，将某负荷转到另一段母线后，未将原来的那一段的负荷开关断开；导致该负荷由两段母线同时供电，从而产生环网。

（3）重要的保护回路都有两路电源，正常工作状态下，只投一路，如果两路都投则造成环网。

（4）某些装置采用两路电源（互为备用），但装置内部却没有隔离。

（5）在同一电缆中，分属两段母线的供电电缆内部破损造成环网。

2、直流系统环网造成的危害：（1）在较小的直流馈线中，出现环网，由于环流可能导致该馈线烧毁，甚至引起火灾（2）缩短蓄电池使用寿命（3）接地故障检测灵敏度下降，发生接地故障，不能及时正确告警（4）接地引起保护误动的机会越大（5）可能引起设备拒动（6）空开级差配合失效（7）引起接地故障告警（8）两段母线同时接地三、以220kV实习站直流环网故障为例说明1、故障主要现象：实习站2017年04月，#2监测系统故障返厂维修，维修后由继保班到实习站将其安装上电，发现II段直流系统#60（110kV实习1线1211开关操作电源及电压切换装置电源II）、#66（110kV实习2线、实习3线测控装置及遥信电源II）馈线绝缘降低，直流接地监测系统显示#60馈线对地电阻为-6.5kΩ，#66馈线对地电阻为5.4kΩ（正常情况下，馈线对地绝缘应999.9kΩ）。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理
变电站直流系统接地故障是指直流系统在工作过程中出现故障，导致直流系统与地之间出现电接触而致使电流通过接地电阻流向地面的现象。

变电站直流系统接地故障对变电站的正常运行和电网的安全稳定产生巨大的危害，因此必须及时分析和处理。

一、环网危害分析
1.直流系统失效
当变电站直流系统接地故障发生时，直流系统可能会失去其正常的工作状态，造成变电站的整个运行失效，污染电网的电质量。

2.危害机器及设备
变电站直流系统接地故障会通过接地线导致机器和设备的绝缘和电气性能发生变化，严重时会导致设备的过载、损坏或是爆炸性故障。

3.人身伤害
由于变电站直流系统故障而产生的电流通过人体，会对人产生较大的伤害，甚至导致死亡，因此对变电站的人员安全构成很大的威胁。

二、处理方法
1.检修故障设备
当变电站发生直流系统接地故障时，首先应该进行检查和维修故障设备。

确保设备可靠运行，同时尽可能地缩短停电时间，以减少影响。

2.防止污染电网
在处理变电站直流系统接地故障时，应该采取有效的措施来防止故障对电网造成更严重的影响。

例如，利用隔离开关和升压变压器来控制电压的升高，避免更大范围的停电。

3.预防故障的发生
在日常的变电站运行中，应该采取措施预防变电站直流系统接地故障的发生。

例如，加强变电站设备的定期检修和维护，定期清理直流系统及其周边设备的电极和绝缘体等。

同时要确保设备运行稳定，从根本上预防故障的发生。

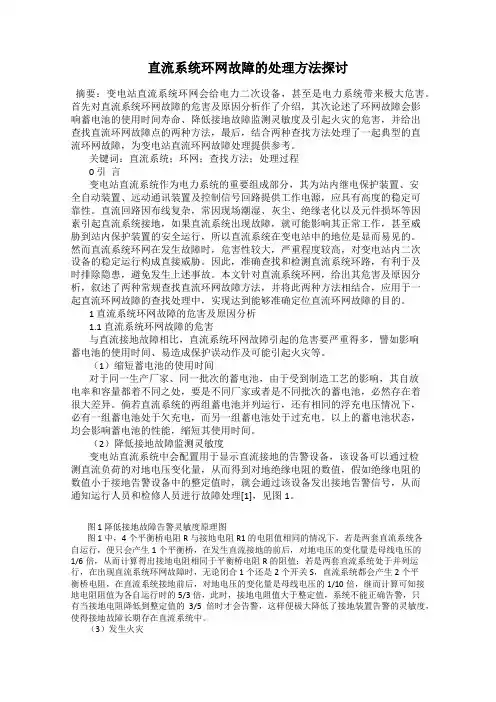

直流系统环网故障的处理方法探讨

直流系统环网故障的处理方法探讨摘要：变电站直流系统环网会给电力二次设备，甚至是电力系统带来极大危害。

首先对直流系统环网故障的危害及原因分析作了介绍，其次论述了环网故障会影响蓄电池的使用时间寿命、降低接地故障监测灵敏度及引起火灾的危害，并给出查找直流环网故障点的两种方法，最后，结合两种查找方法处理了一起典型的直流环网故障，为变电站直流环网故障处理提供参考。

关键词：直流系统；环网；查找方法；处理过程0 引言变电站直流系统作为电力系统的重要组成部分，其为站内继电保护装置、安全自动装置、远动通讯装置及控制信号回路提供工作电源，应具有高度的稳定可靠性。

直流回路因布线复杂，常因现场潮湿、灰尘、绝缘老化以及元件损坏等因素引起直流系统接地，如果直流系统出现故障，就可能影响其正常工作，甚至威胁到站内保护装置的安全运行，所以直流系统在变电站中的地位是显而易见的。

然而直流系统环网在发生故障时，危害性较大，严重程度较高，对变电站内二次设备的稳定运行构成直接威胁。

因此，准确查找和检测直流系统环路，有利于及时排除隐患，避免发生上述事故。

本文针对直流系统环网，给出其危害及原因分析，叙述了两种常规查找直流环网故障方法，并将此两种方法相结合，应用于一起直流环网故障的查找处理中，实现达到能够准确定位直流环网故障的目的。

1 直流系统环网故障的危害及原因分析1.1 直流系统环网故障的危害与直流接地故障相比，直流系统环网故障引起的危害要严重得多，譬如影响蓄电池的使用时间、易造成保护误动作及可能引起火灾等。

（1）缩短蓄电池的使用时间对于同一生产厂家、同一批次的蓄电池，由于受到制造工艺的影响，其自放电率和容量都着不同之处，要是不同厂家或者是不同批次的蓄电池，必然存在着很大差异。

倘若直流系统的两组蓄电池并列运行，还有相同的浮充电压情况下，必有一组蓄电池处于欠充电，而另一组蓄电池处于过充电。

以上的蓄电池状态，均会影响蓄电池的性能，缩短其使用时间。

直流系统环网故障的危害与处理

第２３卷第９期２１００年９月
广东电力
ＧＵＡＮＧＤ０ＮＧＥＲＩＯＷＥＲＥＬＣＩＣＰ
Ｖ０．３ＮＯ９１２．Ｓｐ２１ｅ．００
直流系统环网故障的危害与处理
徐玉凤，云昌安！，尹星光
（．广州市仟顺电子设备有限公司，广东广州５１３；２１１４０．常德供电局，湖南常德４５０；３１００．广东电网公司惠州供电局，
一
荷的电源线同时接人２套直流系统，形成寄生回Ｊ。
ｂ运行维护人员倒负荷操作时，须先同时合）上给同一负荷供电的２段母线的空气开关后，再断开其中一路空气开关，以实现将某些负荷从一段母
线转移到另一段母线。但实际操作过程中未断开其
ห้องสมุดไป่ตู้
Ａｂｔａｔｓｒｃ：Ｔｈａｓｓａａｄｎｒａｉｇｍｅｈｄｆｒｎａｌｓｉｅｃｕｅ，ｈｚｒｓａｄｔｅｔｔｏｓｏｉｇｆｕｔｎＤＣｙｔｍｓａｅａａｙｅ．ＴｈａｎｒａｏｓｆｒｒｎｎｓｓｅｒｎｌｚｄｅｍｉｅｓｎｏｉｇｆｕｔａｅｄｅｄｔｅｔｅｐｒｌｌｏｅａｉｎｏｗｏＤＣｓｓｅｎｈｒｓｎｅｏａａｉｃｌｏａｌｒｅｍｅｏｂｈａａｌｐｒｔｏｆｔｙｔｍｓａｄｔｅｐｅｅｃｆｐｒｓｔｏｐ．Ｉｉｄｓｒｂｄｔａｉｇｓｅｉｔｓｅｃｉｅｈｔｒｎｆｕｔｌｂｉｇｏｅｃｒｅ，ａｓｉｅｈｒｅａｔｒｆａｌｗｉｒｎｖｒｕｒｎｔｃｕｅｆ。ｓｏｔｎｂｔｅｙｌｅ，ｌｗｅｅｓｔｉｆｇｏｎａｌｍｏｉｏｉｇ，ａｄｍａｅｇｏｎｓｌｒｉｏｒｓｎｉｉｔｏｒｕｄｆｕｔｖｙｎｔｒｎｎｋｒｕｄｐｏｅｔｎｏｅａｅｆｌｅｙｏａｌｏｏｅａｅｔ．Ｔｈｎｔｌｔｎｏｉｇｆｕｔｌｒｄｖｃｎｔｒｔｃｉｐｒｔａｓｌｒｆｉｔｐｒｔ，ｅｃｏｅｉｓａｌｉｆｒｎａｌａａｍｅｉｅｉｗｏＤＣｙｔｍｓｉｐｏｏｅｏａｏｓｓｅｒｐｓｄｔｓｅｆｃｉｅｙｐｅｅｔｒｎａｌｓｆｅｔｌｒｖｎｉｇｆｕｔ．ｖ

直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障检测

GDF-3000A直流接地故障查找仪一、概述直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。

为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流故障查找仪。

直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。

随着电力系统对安全运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。

基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找安全性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。

二、装置结构及原理：2.1装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成，如下图示：2．2 装置原理2.2.1 绝缘故障查找原理系统分析仪与被测直流母线相连，采用乒乓原理计算被测直流系统的平衡桥电阻及对地绝缘电阻，如果被测直流系统存在绝缘故障，系统分析仪则向直流系统投入设定好频率和幅值的检测桥，探测仪通过对各支路中电流信号的检测来实现接地故障点的定位，检测原理如下图示：图中馈线1为正常馈线，馈线n 为存在负对地绝缘故障的馈线，x R 为绝缘故障阻值，R 为系统平衡电桥。

分析仪检测到绝缘故障后向直流系统投入检测桥，该检测桥以图示中的E 、F 表示，该检测桥的投入使直流系统对地电压产生一个已知频率的周期性变化量，设该变化量的频率为f 、使直流系统产生的对地电压变化幅值为V ∆，则流过x R 上的电流变化幅值为x R V I ∆=∆5，变化频率与检测桥投入频率f 相同。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理变电站直流系统接地故障是指变电站直流系统中的电气设备（如直流电源、直流配电柜等）与大地之间存在不良接触或接触不良造成的电流回路故障。

接地故障会导致直流回路电流异常增大，引起设备损坏、设备继电保护动作、直流电网负荷异常增大等一系列问题。

接地故障会引发环网危害，主要表现为以下几个方面：1. 直流回路电流异常增大：接地故障导致直流回路电流异常增大，可能超过设备额定电流，造成电气设备过载运行，甚至烧毁设备。

2. 设备损坏：接地故障会导致电气设备受到大电流冲击，可能引起设备损坏，影响设备正常运行。

3. 设备继电保护动作：接地故障会引起变电站直流系统继电保护动作，可能造成误动作或者错失应动，对电网的稳定运行造成严重影响。

针对接地故障及其环网危害，需要采取以下处理措施：1. 接地系统维护：定期对变电站的直流接地系统进行检查和维护，确保设备与大地的接触良好，避免因接触不良引起的接地故障。

2. 设备绝缘检测：定期对直流电气设备进行绝缘检测，及时发现并排除存在的隐患，防止接地故障的发生。

3. 设备继电保护调试：对直流系统的继电保护进行定期检查和调试，确保保护装置的准确可靠，以减少误动作和错失应动。

4. 故障排查及处理：一旦发生接地故障，需要及时排查故障原因并进行处理。

在处理过程中，需要确保工作人员的安全，采取必要的防护措施，避免进一步危害和事故的发生。

变电站直流系统接地故障及其环网危害对电网运行稳定性和设备安全性产生严重影响。

通过加强设备维护、绝缘检测、继电保护调试和故障排查处理等措施，可以有效预防和减少接地故障的发生，保障电网的正常运行。

变电站中直流系统存在的环网问题及解决办法

100348972008030071040引言近年来随着电网的发展在系统中占据重要地位的变电站二次设备的直流系统也暴露出很多问题直流电源是电力系统的重要组成部分是继电保护的控制核心所有继电保护装置的工作电源都是用直流电源而且许多大的电网事故发生都和图1一组蓄电池相控整流装置运行方式示意图直流系统出现的问题存在关系对一个变电站来讲fig1sketchofoperationmodeinonestoragebattery直流是一个公用部分直流某一点有故障将影响phasecontrolledrectifier整个站保护装置的安全运行直流系统在变电电池；直流环网；二次回路；绝缘
ＬｏｐｄｎｔｒｒｂｅｓａｄｔｅｒｓｌｔｎｏｅｅｗｏｋｐｏｌｍｎｈｉｕｉｓｎＤＣｙｔｍｂｔｔｎｏｏｉｓｓｅｉｓｓａｉｓｎｕｏ
错误而引起的三类直流电源环网问题，以及针对此三类直流环网问题提出了相应的解决办法，在解决第一类环网问题巧妙的借助了便携式直流系统接地故障定位装置，并简明分析了形成直流环网的具体原因，指出了现场实践中存在的问题，同时指
出了辐射式直流供电设计对于查找直流环网问题的优越性。
ｓｂｓａｉｎｓｔｅａｏｅｃｉｕｔｔｏｏｒｌｙｐｒｔｔｏｎ．ｔｅｕｍｅａｅｅｔｒｅｃｅｒｏｐｅｅｗｏｋｏｅｓｏＩｎｒｔｓｔｅ — ａｇｏｙｌｏｄｎｔｒｐｒｂｌｍｆＤＣｈｈｔｐｏｗｅａｅｙｓｏｎｒｒｓｔｃｒｃｕｓｄｂｅｃｄａｙｐａａｉｉｃｒｕｉｏｏｎｃｉａｔｎｐｒｃｉｅ，ｏｄｅｅｅｎｔｓｕｉｓｔｏｓｈｅｃａｅｏｒｒｌｍｓｏｉｅｙａａｙｚｓｔｅｃｃｅｅｉｃｔｒｃｎｅｔｏｎｆｕｌｓｉａｔｃｐｒｖｉｓｒｌｖａｏｌｔｏｎｏｔｅｔｒｅ— ｔｇｙｐｏｂｅ，ｃｎｃｓｌｈｎｌｅｏｎｒｔｈ

变电站中直流系统存在的环网问题及解决办法

ＡｓｃＴｉＰｅｉｄｃｓｅｉｕｎｅｏｔｈｇｆＰａｏｏｅｉＣｓｔ０ｓｏｄｅｕｍｎｉｂｔｔｈａｒｎｕｅｔｎｅｃｆｈａｅｏｏｅｔｎｍｄｎＤｙｍｆｅｎ脚ｑｉｅｔｎａｒ：ｓｐｏｒｔｈｆｌｅｃｎｒｉｓｅｃＰｓｓｓｉｓｏｌＰｔｔｎｌｅｕｅｔｔｔｅ一ｅｏｌＰｄｅｏＰｂｍｏＤｏｅｃｓｂｓｏｄＰｓｉｂａｎｅｙｏｉｔｕｔｏｔｒａｒｃｏ．ｎｍｒｅｈｈｅａｇｒｏｅｎｔｒｒ１ｓｆＣＰｗａｅｙｅｎａａｉｔｅａｓｅｌｃｙｏｔｗｋｏｅｒｕｄｃｒｒｔｙｃｃｕｏｃｎｅｏｆ１ｉＰｔｅｐｖｓｌａｔｏｔｎｔｔｓｔｅａｇｒＰｂｍ，ｏｃｅａａｚｓｃｎｒｅｉｉｒｏｎｃｎｕｓｒｉ，ｒｉｒｅｎｓｌｏｓｏｏｅｈ一ｏｒｌｓｃｎｉｌｎｙｅｔｏｃｔｃｒｔｉｔａｔｎａｃＯｄｅｖｃｅｕｉｈｅｔｒｃｙｏｅｅｓｙｌｅｈｅｃｕｓｆｅｌｉｌｐｄｅＯｉＤｙｔ，ｄｏｔｏｔｉｅｔｒ１ｓｎｒｔｅＭｅｗｉ，ａｏｏｔｏｔｅａｓｏｄｖｏｎｏｅｎｔｒｎＣｓｓｍａＰｉｓｕｅｓｎＰｂｍｉＰｉ．ａｈｅｉｌＰｉｓｕｔｅｅＰｇｏｗｋｅｎｎｘｔ０ｅｃａｃｎｌｔｓｎｈａｖｎｇｏｒａｔＣｓＰｌｄｓｎｎｎｉＰｂｍｉｌＰｄｅｏｏＤｏｅｄａｔｅｆａｎＤｕＰｅｉｉｆｄｒ１ｓｏｅｎｔｒｆＣＰｗｒａｉｄｙｇｉｎ０ｅｎｏｇｗｋ

论直流系统环网故障判断及查找技术

论直流系统环网故障判断及查找技术摘要：该文简要分析了直流系统环网故障产生的原因及危害，并提出了解决现有环网故障的措施。

阐述两套独立运行直流系统是否存在环网故障的判断方法，分析环网故障产生对直流系统造成的影响，总结环网故障的处理的方法，供大家参考，以提高直流系统安全运行的水平。

关键词：直流系统环网故障查找处理中图分类号：tm7 文献标识码：a 文章编号：1674-098x（2013）04（c）-0047-02在变电站电力系统中，为提高直流电源系统供电可靠性，广州地区110 kv及以上电压等级的变电站均采用双充双蓄（即两组蓄电池及充电设备）的直流供电方式，将负荷大致平均分配给两套独立供电的直流系统。

对于重要负荷，则分别从两套直流系统经空气开关引出馈线，分别选择一组直流系统进行供电。

南方电网公司直流系统规范严格规定两套直流系统须独立运行，但实在际运行中，由于设计、施工、运行过程中倒负荷操作、直流系统绝缘降低等原因，均可能造成环网故障现象（即两套直流系统存在一点或多点电气连接），这样给变电站电力系统的安全运行带来严重的影响。

1 环网故障形式与危害根据两套直流系统电气连接的性质不同，可将环网故障分为：双极环网、正极环网、负极环网、异极性环网4种类型。

（1）当双极环网故障时，当两套蓄电池并列运行时，因由于制造工艺等原因，既使是同一厂家，同一批次的蓄电池，其容量和自放电率都存在差异。

在相同浮充电压情况下，必将导致一组蓄电池欠充电，另一组蓄电池过欠电。

无论欠充电还是过充电，都将会大大缩短蓄电池的使用寿命。

且因两套直流系统的参数差异，可能产生很大的环网电流，当该环网电流通过较小供电电缆线径环网时，将会引起电缆长期过载发热，严重时引起火灾，造成非常严重的后果。

因两套直流系统并列运行，其中一组发生直流接地时，另一组也会发生接地故障。

（2）当正极环网、负极环网故障时，两套直流系统并列运行即出现环网故障，则直流系统拥有2个平衡桥电阻，根据电路原理可知：这样会降低接地的实际电阻值，使直流系统接地电阻值必实际接地值要小，会大大降低了接地告警灵敏度，因不能及时告警，可能使直流系统长期带有接地故障运行。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理摘要：变电站的直流系统是一个相对独立的系统，是变电站正常运行的核心设备之一。

直流系统是变电站最主要的组成部分，它的运行效率关系到整个电网的运行稳定性。

近年来，随着电力资源在生活生产中的不断深入应用，电力能源已经成为当前最主要的生产能源之一，人们要求更稳定高效的能源供给，变电站直流接地故障引起各界的广泛重视。

当前我们急需对变电站的直流故障问题做出及时有效的解决策略，以保障变电站的各项系统正常运行，维护变电站的安全稳定性。

关键词：变电站；直流系统；接地故障；环网危害；分析处理1导言变电站直流系统的运行受到多种故障威胁，接地故障只是其中一项主要故障。

处理接地故障存在一定的难度和挑战，因此故障定位必须高效、精准，同时需要准确掌握故障发生的时间、原因等，进而确保变电站直流系统高效稳定运行，充分发挥直流系统的作用，防患于未然，保证站内设备能够正常工作。

2直流系统接地2.1直流系统接地的概念就直流电来说，其在正常情况下，自身所对应的电源正、负母线都是绝缘的，一旦其中的一点与大地进行接触时，其对应的绝缘电阻发生了变化，降到某一个固定值甚至是低于这个固定值时，就被叫做直流系统接地。

当其中的正极绝缘电阻与某一个规定值相比较低时，其就叫做正接地，当这种情况下的接地端是负极时，它被叫做负接地。

2.2直流接地的分类对直流接地进行分类，它主要根据直流的接地端不同被分为正接地和负接地，要是从接地类型上对其进行分类，则可以被分为直接接地和间接接地，也有一些人根据金属性将其分为金属接地和非金属接地两种。

在对其分类进行探究的过程中，它还可以根据绝缘下降和接地点多少等进行不同的分类。

3直流系统接地产生的原因（1）在直流系统运行过程中，不慎爬入了小动物，导致接地故障的发生，或是一些具有金属性质的物件掉落到直流系统的原件上，也会阻碍系统的正常运行，形成接地障碍。

（2）受到人为建设因素的影响，在进行接线操作的过程中，存在一些错误接线的情况，或是对工具的使用存在不当，从而导致其运行过程中，出现相应的故障。

变电站中直流系统存在的环网问题及解决方法研究

变电站中直流系统存在的环网问题及解决方法研究摘要：直流系统的环网问题，在电力系统当中是比较典型的问题，变电站运维中应特别关注环网问题。

因此在本文的研究中，针对环网问题进行了讨论，并且依托相关规定，结合具体的环网故障案例讨论了环网问题的解决方法，希望可以为解决相似环网问题提供参考。

关键词：变电站；直流系统；环网；解决方法电力系统当中直流系统是重要组成部分，是为变电站等场站二次系统供电的关键系统。

变电站中直流系统一般都会采用2组蓄电池与2组或以上的充电机，以冗余的方式来保证二次设备的供电可靠性。

通常情况下，2组蓄电池的运行是分开的，但是因为一些原因而导致2组独立的直流系统出现了电气连接，即直流系统环网，也即直流系统接地故障。

一、变电站中直流系统存在的环网问题多数情况下环网问题的产生可以归纳为五种可能的原因，如负荷电源线连接错误。

倒负荷操作中误操作，即倒负荷后，原来的负荷开关未断开，一般的重要保护回路都有两路电源，正常运行中通常都只有一路，如果两路运行就会出现环网。

某些装置采用了两路电源，但是装置内部却没有隔离，如果分属两段母线的供电电缆内部出现了破损也会造成环网。

一般变电站直流系统出现环网，轻则导致馈线烧毁，缩短蓄电池寿命，重则引起火灾。

实际环网问题发生后还有很多伴生性的故障，如接地故障检测灵敏度下降，不能及时在接地故障中报警，同时也容易引起保护误动，设备拒动等故障问题。

直流系统在变电站当中地位突出，属于公用的部分，是二次设备的供电系统，如果直流系统问题，那么整个变电站二次设备的安全运行都会受到影响。

一般的，典型变电站直流系统，早期采用的是一组蓄电池向全站的二次设备供电，这种直流系统环网问题高发，通常会因为继电保护二次回路接线错误而引起环网，造成很大的事故。

因为一组蓄电池供电的直流系统容易出现环网问题基本上已经被放弃，现在绝大部分变电站采用的直流系统由两组蓄电池供电，但在使用过程中因为一些因素的影响也存在比较典型的环网问题，而且更为复杂。

谈论直流系统环网故障判断及查找技术

谈论直流系统环网故障判断及查找技术发表时间：2018-05-30T17:06:41.273Z 来源：《电力设备》2018年第1期作者：王拯[导读] 摘要：变电运行维护部门必须要充分的认识到直流系统环网故障存在对直流系统带来的影响及危害，在日常运行和检修工作中要严格执行南方电网公司的运行管理规范，严把审图及验收关，杜绝在新建、扩建或技术改造的施工过程造成直流系统环网的情况出现，一旦在维护或消缺中发现直流系统环网应及时查找并解除，建议在直流系统安装环网告警装置做到直流系统环网故障产生时及时发现，以便快速处理。

（国网青海省电力公司检修公司青海格尔木 816000）摘要：变电运行维护部门必须要充分的认识到直流系统环网故障存在对直流系统带来的影响及危害，在日常运行和检修工作中要严格执行南方电网公司的运行管理规范，严把审图及验收关，杜绝在新建、扩建或技术改造的施工过程造成直流系统环网的情况出现，一旦在维护或消缺中发现直流系统环网应及时查找并解除，建议在直流系统安装环网告警装置做到直流系统环网故障产生时及时发现，以便快速处理。

关键词：直流系统；环网；故障；查找；处理1 变电站直流系统环网问题危害及原因直流电源是电力系统重要组成部分，是继电保护控制核心，现阶段，随着电网的不断发展，变电站设备直流系统问题日渐突出。

目前，所有继电保护装置其工作电源均采用直流电源，对于变电站而言，若变电站直流某一点出现故障，则会威胁变电站保护设备的整体应用及运行安全[1]。

目前，随着直流系统的不断完善，其运行方式现已由一段蓄电池改为两段独立蓄电池独立供电，此方法虽可在一定程度上有效避免部分直流系统安全事故产生，但经实践研究表明，此类运行方法多会因继电保护二次回路接线错误导致直流系统各类环网问题产生，影响变电站二次设备正常运行，严重可导致重大电网事故产生，影响电网安全运行。

1.1 原因首先电力系统改造升级时，电力负荷电源线被同时连接于两套直流系统中从而出现寄生回路；其次电力操作人员在负荷操作时需将同一负荷两段母线同时合上后断开另一路开关，实现一段母线向另一段母线的转移，但在实际操作中操作人员多由于操作失误致一路空气开关未切断而致两套直流系统共极工作，终现环网问题；再次，因在现有的直流系统中增设新直流系统并将其负荷与现有系统电气连接，导致直流系统环网故障[3]；最后，一根电缆中存在两套直流系统，而该系统在供电时可能发生回路，若电缆间的绝缘材料现问题则会导致两套直流系统发生连接，导致环网故障。

11.直流系统环网故障及其检测

控制回路电缆线径通常较小，如2.5mm² 、 1mm² ，当存在几安培甚至几十安培环流时，电缆将长期过热，可能引发火灾，烧毁直流系统。
5
3.2缩短蓄电池使用寿命

由于两组蓄电池的实际容量与自放电存在差异，采用相同浮充电压充电，将导致1组蓄电池过充电，另1组蓄电池欠充电。而过充电与欠充电都将缩短蓄电池的寿命。任何一组蓄电池中出现落后电池，将同时拖垮两套蓄电池。

引起两套直流系统同时接地故障告警：一段正极接地，另一段负极接地造成图中负载“失压”，即没有工作电源，可能引起设备拒动
15
4.6已发现的部分环网故障
深圳供电局：10个东莞供电局：5个惠州供电局：3个荆门供电局：2个临汾供电局：2个晋中供电局：2个珠海供电局：1个甘肃超高压：1个 ................
12
4.3两极环网

危害：引起直流系统火灾缩短蓄电池使用寿命接地故障告警灵敏度下降接地引起保护误动机会增加
13
4.4正极－负极环网

引起两套直流系统同时接地故障告警：一段正极接地，另一段负极接地造成图中负载“失压”，即没有工作电源，可能引起设备拒动
14
4.5正极I－负极II；负极I－正极II 环网
19
已查找出的环网故障部分单位

惠州供电局：3个变电站，共8个环网故障东莞供电局：1个变电站，共2个环网故障荆门供电局：2个变电站，共2个环网故障荆州供电局：1个变电站，共1个环网故障绍兴供电局：1个变电站，共1个环网故障珠海供电局：1个变电站，共1个环网故障临汾供电局：1个变电站，共1个环网故障 ...............

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理一、引言直流系统在现代变电站中扮演着重要的角色，它具有输电效率高、设备体积小、成本低等优点，因此在高压、超高压输电线路中得到了广泛的应用。

直流系统接地故障是直流输电系统中常见的一种故障类型。

当直流系统发生接地故障时，可能产生严重的环网危害。

及时发现、处理和分析直流系统接地故障，对电网的安全和稳定运行具有重要意义。

二、直流系统接地故障的类型直流系统接地故障主要包括以下几种类型：1. 单极接地故障：即直流输电线路中一极对地短路，一般情况下采用两极串联直流输电，对系统的稳定性和运行造成不利影响。

2. 双极或多极接地故障：即直流输电线路中多极对地短路，会导致系统的运行状态恶化，可能引发更严重的故障。

3. 直流系统接地电压异常：直流系统的接地电压异常也会对系统运行产生影响，可能造成设备的过压、过流等问题。

三、直流系统接地故障的危害1. 对系统设备的损坏：直流系统的接地故障可能导致系统设备的过流、过压等问题，严重时会导致设备的损坏，影响变电站的正常运行。

2. 对电网稳定性的影响：直流系统接地故障可能导致系统的电压、频率等参数异常，影响电网的稳定性，甚至引发电网的崩溃。

3. 对电网安全的威胁：直流系统接地故障可能导致系统设备的破坏，会对电网的安全产生威胁，甚至引发事故。

四、直流系统接地故障的处理方法1. 及时检测和定位：对于直流系统的接地故障，首先要做到及时检测和定位，可以通过检测系统的接地电压、电流等参数，结合在线监测系统，找出故障的位置。

2. 故障区隔和隔离：一旦发现直流系统接地故障，应立即进行故障区隔和隔离，防止故障扩大，影响电网的正常运行。

3. 快速修复：一旦确定了故障的位置，应立即动手修复，恢复系统的正常运行，避免对电网造成更大的影响。

4. 故障分析与处理：及时对故障进行深入分析，并且制定相应的处理方案，避免类似故障再次发生。

六、直流系统接地故障的环网危害分析与处理1. 对电网稳定性的分析与改进：针对直流系统接地故障可能对电网稳定性造成的影响，应进行深入分析，并采取相应的改进措施，提高电网的稳定性。

直流系统环网故障分析及查找方法讨论

直流系统环网故障分析及查找方法讨论直流接地对电力系统安全运行具有较大的威胁，也是相关人员的工作难点之一。

本文叙述了直流接地产生的原因以及危险之处，对直流接地故障查找的原理进行了分析，特别对查找步骤和查找方案详细说明，为提高查找直流接地故障的水平提供参考。

标签：直流系统；环网故障；查找方法1直流接地的常见原因在变电站中，直流系统是一个具有很多分支的供电系统，其接线方式主要包括辐射型以及分段环网型，较为复杂。

在变电站，直流接地主要原因有以下几点：1）天气因素。

直流接地很大一部分产生的原因是在出现下雨或起雾的时候，由于端子箱较为潮湿，加热器工作不良，容易造成直流接地。

2）人为因素。

作业人员由于工作不负责或失误，将二次回路与设备外壳或其他接地部位相接触造成直流接地；或者维护不到位，有些设备没有按规定增加防雨罩导致锈蚀；或者作业时对电缆的绝缘层造成了损伤，或者误接线等等。

3）环境因素。

由于很多设备运行的环境较为恶劣导致绝缘下降，若工作环境存在振动的情况也有可能造成直流回路出现异常。

2直流接地的危害若发生直流一点接地故障，一般不会严重影响直流系统的运行，但若由一点接地发展为多点接地则有可能导致保护装置、信号系统、控制系统的误动作。

由于正常运行时跳闸线圈两侧为负电，当出现正接地的情况时，可能导致跳闸继电器误动作而跳闸；若发生两点负接地，将跳闸线圈或合闸线圈短路，若出现线路故障则可能出现保护拒动。

3查找直流接地的工作原理1）平衡电桥法。

平衡电桥法原理简单，应用较为广泛。

它能够监测到直流系统正负电源对地绝缘的情况。

当没有接地点时电流较为微弱，不足以使继电器动作，当出现一点接地故障后电桥的平衡遭到破坏，经过继电器动作线圈的电流变强，继电器动作，绝缘检测系统发出接地信号。

2）低频信号注入法。

其工作原理是当检测出存在接地点时，向直流系统的正负两极注入一个低频交流信号，再利用电流互感器逐个检测直流系统各个支路的电流，进而得到直流系统的对地电阻以及等值电容的泄露电流向量和，求出电流的电阻分量，得到绝缘电阻大小，当对地电阻比较小时即可找出直流接地的故障范围。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理一、引言变电站直流系统是电力系统中重要的一部分，通过直流系统将交流电转换成直流电，用于输送电能。

在直流系统运行过程中，接地故障可能发生，这对电网安全稳定运行带来了一定的危害。

对于直流系统接地故障及环网危害的分析处理十分重要。

二、直流系统接地故障的特点1. 接地故障的概念及类型直流系统接地故障指的是直流系统中的正极或负极发生接地（对地）故障，造成电流通过接地返回到电源端。

根据故障类型不同，可以分为单相接地故障和双相接地故障。

单相接地故障是指系统任意一相与地之间发生接地短路，双相接地故障是指系统中两个相同时与地之间发生接地短路。

接地故障会导致直流系统出现过电压、电流失衡等问题，严重时会引发设备的损坏甚至引起火灾。

由于直流系统的特殊性，接地故障传导电流较大，会对系统运行安全产生较大影响。

三、环网危害分析及处理1. 环网危害的概念环网是指多个电网通过电力互联，形成一个电力系统网络。

直流系统作为电力系统的重要组成部分，其接地故障会对环网产生较大危害。

直流系统接地故障导致的环网危害表现为电压异常、电流波动、设备运行不稳定等现象。

这些现象不仅会影响直流系统的正常运行，还可能引发环网范围内的设备故障，严重时影响整个电力系统的稳定运行。

3. 处理措施为了有效处理直流系统接地故障及环网危害，需要采取以下措施：（1）健全监测系统：应建立健全的直流系统接地故障监测系统，通过实时监测和预警，及时发现接地故障并采取相应措施。

（2）设备防护：对直流系统的设备进行绝缘检测和设备防护措施，保障设备的安全运行，减小接地故障对环网的影响。

（3）应急响应：一旦发生直流系统接地故障，应及时采取应急措施，包括隔离故障点、调整运行参数等，减小环网范围内的危害。

（4）技术改进：不断优化直流系统的设计、运行模式和设备技术，为减小接地故障及环网危害提供技术支持。

四、结语直流系统接地故障及环网危害是电力系统运行中常见的问题，对电网安全稳定运行会产生较大的影响。

两套直流电源系统环网故障的判断与查找

行时间，降低环网故障查找难度。
地，不会报警。断开并接处后，两段母线正负极对地电压
４环网故障查找方法
（２）负荷电流法。通常，直流电源系统负荷是较均匀
１环网故障的形式
根据两套直流电源系统电气连接性质的不同，将环网故障分为两极环网、正极环网、负极环网及异极性环网四种类型，如图１所示。环网故障可引发火灾、接地故障告
警，降低蓄电池寿命，使空开级差配合失效、接地告警灵
收稿日期：２０１３ — １２ — ０９
方面，由于现有运行规程还未要求实施环网故障检查工
作，不是每位运维人员都会主动开展该项检查，即便定期
检查，也无法及时发现直流电源系统环网故障，因此最好
能够实时检测环网故障。
电工技术ｌ２０１４ｌ３期ｌ。
以上三种方法均需运维人员到现场观察，甚至要调节
２特殊环网故障
目前，不少电厂的直流电源系统通过二极管由两段母线
同时给负载供电，如图２所示。这样，任何一套直流电源系统故障时，均可在零切换时间条件下保证对所有负载正常供电。但是，这种供电方式也因二极管的导通而出现两套直流
电源系统经空开或熔断器引出馈线，并选择任意一组直流电源系统供电。尽管国家电网公司明确规定两套直流电源系统须独立运行，但在实际运行中，倒负荷操作、接线、绝缘降低等都可能造成两套直流电源系统环网故障（以下简称环网故障），即两套直流电源系统存在一点或多点电气连接，给电力系统的安全运行带来严重危害。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理变电站直流系统接地故障是指变电站直流系统中的正、负极短路于地，导致系统接地电阻异常下降的故障。

接地故障会对变电站电力系统造成严重的危害，其主要表现如下：1. 对设备的损害：接地故障会导致直流系统内的设备电流过大，长时间运行时会使设备温度过高，从而降低设备寿命甚至引起设备烧损、短路等故障。

2. 对系统的稳定性造成影响：接地故障会导致直流系统中的电流通过地线回路短路，从而破坏系统的正常运行，影响系统的稳定性。

特别是当接地故障导致变电站的直流系统无法正常运行时，会导致系统失去电源供应，造成系统的瘫痪。

3. 对环境的危害：直流系统接地故障会导致大量电流通过设备导体和地线回路，在电流通过的过程中会伴随着较大的电压降，从而导致电弧、火花等火灾隐患，不仅对设备造成危害，还可能引发火灾、爆炸等严重事故，对环境造成严重破坏。

为了及时处理变电站直流系统接地故障并减少其对环境造成的危害，可以采取以下措施：1. 及时切除故障点：发生接地故障后，应通过断路器或接触器切除故障点，阻止电流继续通过地线流动，从而减少对设备和环境的损害。

2. 进行绝缘检测：切除故障点后，应对直流系统进行绝缘检测，确保系统其他部位没有发生额外的接地故障，并做好相应的绝缘处理。

3. 修复或更换设备：对于受损的设备，应尽快进行修复或更换，确保设备的正常运行。

4. 安全排除余电：针对接地故障可能造成的高电压，应及时采取措施进行安全排除，防止电弧、火花等引发火灾。

变电站直流系统接地故障是一种严重的故障，不仅会对设备造成损害，还可能引发火灾、爆炸等严重事故。

在发生接地故障时，应立即切除故障点，进行绝缘检测和修复或更换设备，同时安全排除余电，以减少其对环境的危害。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理变电站的直流系统是变电站的重要组成部分，是保证变压器运行的关键性设备。

然而，直流系统在运行过程中很容易发生接地故障，给整个电网带来严重的环网危害。

因此，对变电站直流系统的接地故障及环网危害进行分析处理是非常重要的。

1、设备制造和施工过程中的缺陷直流系统在制造和施工过程中可能存在一些缺陷，这些缺陷很容易导致接地故障的发生。

比如直流电缆的绝缘损伤、电缆接头的接触不良、电缆屏蔽层接地不良等。

2、设备运行过程中的老化和损坏直流系统在运行过程中，由于长期使用和环境因素等原因，设备会出现老化和损坏的情况，这也是导致接地故障发生的原因之一。

3、直流系统故障导致接地故障当直流系统内出现故障时，会导致直流系统伏安变化，增加了接地故障的可能性。

接地故障会导致整个直流系统变得不稳定，严重的甚至会影响到整个电网的运行。

具体危害如下：1、直流设备的损坏在发生接地故障的情况下，直流设备的电势会发生变化，会使得设备的电气性能出现问题，导致设备的损坏。

2、影响直流系统的保护措施当直流系统中出现接地故障时，保护措施会因为故障的存在而无法正常工作，可能会导致其他设备的故障。

3、影响整个电网的稳定运行1、预防接地故障的发生预防接地故障的发生是最好的方法，可以从设备的制造和运行方面入手，注意其绝缘和接线质量，及时检查维护，降低出现故障的概率。

2、采取有效的维修措施一旦发生接地故障，需要迅速采取维修措施，避免故障扩大。

对于故障设备，需要及时更换或修复，使得直流系统恢复正常。

3、加强设备保护措施直流系统中的保护措施应该加强，以尽可能地避免故障的发生。

在设计上应采取多重保护的方法，避免由于一种保护因素的失效而导致故障。

总之，变电站直流系统接地故障及环网危害分析处理需要综合考虑各种因素，采取有效的措施进行预防和维修处理，确保电网的稳定运行。
