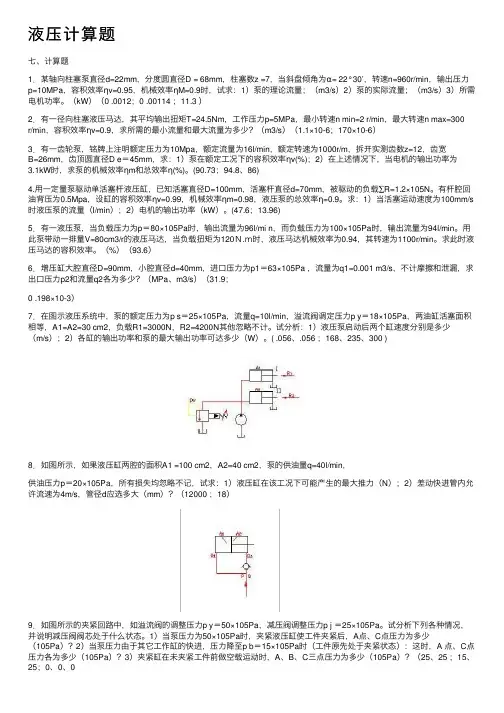

液压计算题七、计算题1．某轴向柱塞泵直径d=22mm，分度圆直径D = 68mm，柱塞数z =7，当斜盘倾⾓为α= 22°30′，转速n=960r/min，输出压⼒p=10MPa，容积效率ηv=0.95，机械效率ηM=0.9时，试求：1）泵的理论流量；（m3/s）2）泵的实际流量；（m3/s）3）所需电机功率。
（kW）（0 .0012；0 .00114 ；11.3 ）2．有⼀径向柱塞液压马达，其平均输出扭矩T=24.5Nm，⼯作压⼒p=5MPa，最⼩转速n min=2 r/min，最⼤转速n max=300r/min，容积效率ηv=0.9，求所需的最⼩流量和最⼤流量为多少？（m3/s）（1.1×10-6；170×10-6）3．有⼀齿轮泵，铭牌上注明额定压⼒为10Mpa，额定流量为16l/min，额定转速为1000r/m，拆开实测齿数z=12，齿宽B=26mm，齿顶圆直径D e＝45mm，求：1）泵在额定⼯况下的容积效率ηv(%)；2）在上述情况下，当电机的输出功率为3.1kW时，求泵的机械效率ηm和总效率η(%)。
(90.73；94.8、86)4.⽤⼀定量泵驱动单活塞杆液压缸，已知活塞直径D=100mm，活塞杆直径d=70mm，被驱动的负载∑R=1.2×105N。
有杆腔回油背压为0.5Mpa，设缸的容积效率ηv=0.99，机械效率ηm=0.98，液压泵的总效率η=0.9。
求：1）当活塞运动速度为100mm/s 时液压泵的流量（l/min）；2）电机的输出功率（kW）。
(47.6；13.96)5．有⼀液压泵，当负载压⼒为p＝80×105Pa时，输出流量为96l/mi n，⽽负载压⼒为100×105Pa时，输出流量为94l/min。
⽤此泵带动⼀排量V=80cm3/r的液压马达，当负载扭矩为120Ｎ.ｍ时，液压马达机械效率为0.94，其转速为1100r/min。
第十四章 液压计算题专项训练(附答案)
第十四章 液压计算题专项训练（答案）1、如图所示为处于三种不同回路状态的液压缸，三者左腔工作压力大小的关系是什么？解：c b a p p p >>2、如图所示三种形式的液压缸，活塞和活塞杆直径分别为D 、d ，如进入液压缸的流量为q ，压力为P ，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。
PdDqa)C)dqPDPdqb)Da ）答：)(422d D p F -=π（2分）；)(422d D qV -=π （2分） 缸体向左运动b ）答：24pd F π=（2分）； 24d qV π= （2分） 缸体向右运动 （2分）c ）答：24pd F π=（2分）； 24dqV π= （2分） 缸体向右运动 （1分）3、图示增压缸，已知活塞直径D = 60mm ，活塞杆直径d = 20mm ，输入压力p 1 = 50×105Pa ，求输出压力p 2。
（450×105Pa ） 解：Pa10450105002.006.044552212222221⨯=⨯⨯===p d D p d p D p ππ4、 如图示。
图a ）中小液压缸（面积A 1）回油腔的油液进入大液压缸（面积（A 3）。
而图b ）中，两活塞用机械刚性联接，油路联接和图a ）相似。
当供油量Q 、供油压力p 均相同时，试分别计算图a ）和图b ）中大活塞杆上的推力和运动速度。
（11321132,;,A QpA A A QA A A pA解：a ）Q A A A A Q v v Q A A v A Q A Q v p A A A A p F p A A p A p pA 321313212112213231121112==========b ）111A Q v v pA F ===5、 如图示，液压缸A 和B 并联，若液压缸A 先动作，且速度可调。
当A 缸活塞运动到终点后，B 缸活塞才动作。
液压综合练习题目及答案和图解
一、计算题1.设泵的输出压力为p p（MPa）、流量为q p（L/min），试求泵解：泵的输出液压功率为2.某液压泵的输出油压p p＝100MPa，转速n p＝1450r/min ，排量 V p＝46.2mL/r，容积效率ηpV＝0.95，总效率n p＝0.9。
求液压泵的输出功率和驱动泵的电动机功率各为多大？1、.p m v ηηη= p Ppq T ω=2、11m p PT T ωηω=3、11v pqT ηω=pp T ⨯ω机械摩擦损失1、 机械摩擦损失2、 液压损失1、 机械摩擦损失2、 液压损失解：1)求液压泵的输出功率 液压泵输出的实际流量为346.21014500.95/63.64/p p vp q nv L min L min η-==⨯⨯⨯=液压泵的输出功率为:2)求电动机的功率电动机功率即泵的输入功率:3.某液压马达排量 V M ＝250mL/r ，入口压力为 9.8MPa ，出口压力为 0.49MPa ，其总效率为 ηM ＝0.9，容积效率 ηMV ＝0.92。
当输入流量为 22L/min 时，试求：1)液压马达的输出转矩； 2)液压马达的输出转速。
