2选1多路选择器

EDA：实验六2选1和4选1多路选择实验

实验六 2选1和4选1多路选择实验班级：通信1121 姓名：王密学号：1121302230一、实验目的：1、了解2选1和4选1的工作原理和实现的方法。

2、实现两个多路选择器,一个2选1,一个4选1。

3、学会用于VHDL语言进行程序设计。

二、实验原理：2选1当选择输入S为L时，Y输出A, 当S为H时，Y输出B。

当选择输入AB为LL时，Y输出D0, 当AB为LH时，Y输出D1, 当AB为HL时，Y输出D2,当AB为HH时，Y输出D3。

说明:sw1选择是控制4选1,还是2选1，sw1=1,为4选1，sw1=0,为2选1。

sw3,sw2为4选1的地址，sw4为2选1的地址。

三、实验连线：1、将EP2C5适配板左下角的JTAG用十芯排线和万用下载区左下角的SOPC JTAG口连接起来，万用下载区右下角的电源开关拨到 SOPC下载的一边。

2、请将JPLED1短路帽右插，JPLED的短路帽全部上插。

3、将实验板左端的JP103全部用短路帽接上（共八个）。

四、实验内容与步骤：（程序：EP2C5\muxsel\muxsel.sof）1、打开Quartus II 6.0软件，点击“File→OpenP roject”出现如下的对话框(图9.1)，选中muxsel,点打开即可；图9.12、点击“Tools-Programmer”后出现如下的对话窗口，3、在点”Edit→Add File………”出现如下对话框(图9.2)，在图9.3对话框中，选中EP2C5/muxsel/muxsel.sof项目后点击打开回到Programmer对话框, 在下载对话窗口中“选中Program/ Configure”,点击“Start”即进行下载。

图9.2图9.3现将muxsel.vhd原程序作如下说明：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_SIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY liu123 ISPORT (SW1:IN BOOLEAN;SW2:IN STD_LOGIC;SW3:IN STD_LOGIC;SW4:IN BOOLEAN;LED:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END liu123;ARCHITECTURE ADO OF liu123 ISSIGNAL RST_MUXSEL: STD_LOGIC_VECTOR(7 DOWNTO 0);SIGNAL RST_MUXSEL2: STD_LOGIC_VECTOR(7 DOWNTO 0);BEGINPROCESS(SW1,SW2,SW3)beginIF (SW2='0' AND SW3 ='0') THEN RST_MUXSEL<="10101010";ELSIF (SW2='0' AND SW3='1' )THEN RST_MUXSEL<="01010101";ELSIF (SW2='1' AND SW3='0')THEN RST_MUXSEL<="10001000";ELSIF (SW2='1' AND SW3='1') THEN RST_MUXSEL<="01110111";ELSE RST_MUXSEL<="XXXXXXXX";END IF;E ND PROCESS;PROCESS (SW4)BEGINIF SW4 THENRST_MUXSEL2<="10100101";ELSERST_MUXSEL2<="01011010";END IF;END PROCESS;PROCESS(SW1,RST_MUXSEL,RST_MUXSEL2)BEGINcase sw1 iswhen true => LED<=RST_MUXSEL;when false => LED<=RST_MUXSEL2;END case;END PROCESS;END ADO;引脚分配（Cyclone EP2C5Q208C8）：sw1-P43,sw2-P44,sw3-P45,sw4-P46,led0-P13,led1-P14,led2-P15,led3-P30,led4-P3 1,led5-P33,led6-P34,led7-P35,管脚标号led0到led7分别接到8位的LED流水灯上，使用高低电平观察输出的结果，sw1到sw4接到拨码开关上，。

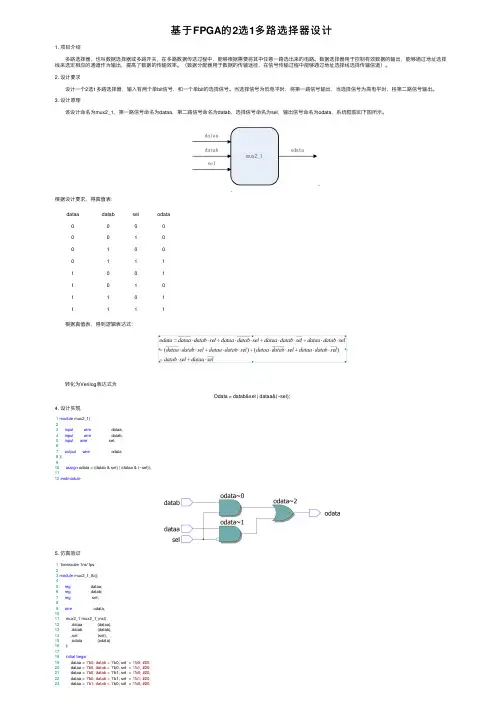

基于FPGA的2选1多路选择器设计

基于FPGA的2选1多路选择器设计1. 项⽬介绍多路选择器，也叫数据选择器或多路开关，在多路数据传送过程中，能够根据需要将其中任意⼀路选出来的电路。

数据选择器⽤于控制有效数据的输出，能够通过地址选择线来选定相应的通道作为输出，提⾼了数据的传输效率。

（数据分配器⽤于数据的传输途径，在信号传输过程中能够通过地址选择线选择传输信道）。

2. 设计要求设计⼀个2选1多路选择器，输⼊有两个单bit信号，和⼀个单bit的选择信号。

当选择信号为低电平时，将第⼀路信号输出，当选择信号为⾼电平时，将第⼆路信号输出。

3. 设计原理该设计命名为mux2_1，第⼀路信号命名为dataa，第⼆路信号命名为datab，选择信号命名为sel，输出信号命名为odata，系统框图如下图所⽰。

根据设计要求，得真值表：dataa datab sel odata00000010010001111001101011011111 根据真值表，得到逻辑表达式：转化为Verilog表达式为Odata = datab&sel | dataa&(~sel);4. 设计实现1module mux2_1(23input wire dataa,4input wire datab,5input wire sel,67output wire odata8 );910assign odata = (datab & sel) | (dataa & (~sel));1112endmodule5. 仿真验证1 `timescale 1ns/1ps23module mux2_1_tb();45reg dataa;6reg datab;7reg sel;89wire odata;1011 mux2_1 mux2_1_inst(12 .dataa (dataa),13 .datab (datab),14 .sel (sel),15 .odata (odata)16 );1718initial begin19 dataa = 1'b0; datab = 1'b0; sel = 1'b0; #20;20 dataa = 1'b0; datab = 1'b0; sel = 1'b1; #20;21 dataa = 1'b0; datab = 1'b1; sel = 1'b0; #20;22 dataa = 1'b0; datab = 1'b1; sel = 1'b1; #20;23 dataa = 1'b1; datab = 1'b0; sel = 1'b0; #20;24 dataa = 1'b1; datab = 1'b0; sel = 1'b1; #20;25 dataa = 1'b1; datab = 1'b1; sel = 1'b0; #20;26 dataa = 1'b1; datab = 1'b1; sel = 1'b1; #20; 27end2829endmodule参考资料：（1）；。

EDA实验报告

EDA 实验报告实验一：组合电路的设计实验内容是对2选1多路选择器VHDL 设计，它的程序如下：ENTITY mux21a ISPORT ( a, b : IN BIT; s : IN BIT; y : OUT BIT ); END ENTITY mux21a;ARCHITECTURE one OF mux21a IS SIGNAL d,e : BIT; BEGIN d <= a AND (NOT S) ; e <= b AND s ; y <= d OR e ;END ARCHITECTURE one ;Mux21a 仿真波形图以上便是2选1多路选择器的VHDL 完整描述，即可以看成一个元件mux21a 。

mux21a 实体是描述对应的逻辑图或者器件图，图中a 和b 分别是两个数据输入端的端口名，s 为通道选择控制信号输入端的端口名，y 为输出端的端口名。

Mux21a 结构体可以看成是元件的内部电路图。

最后是对仿真得出的mux21a 仿真波形图。

Mux21a 实体Mux21a 结构体实验二：时序电路的设计实验内容D触发器的VHDL语言描述，它的程序如下：LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL ;ENTITY DFF1 ISPORT (CLK : IN STD_LOGIC ;D : IN STD_LOGIC ;Q : OUT STD_LOGIC );END ;D触发器ARCHITECTURE bhv OF DFF1 ISBEGINPROCESS (CLK)BEGINIF CLK'EVENT AND CLK = '1'THEN Q <= D ;END IF;END PROCESS ;END bhv;D触发器的仿真波形图最简单并最具代表性的时序电路是D触发器，它是现代可编程ASIC设计中最基本的时序元件和底层元件。

(完整word版)2选1多路选择器数选器muxverilog

2 实验22。

1 实验内容题目：设计一个1位的二选一多路选择器要求：1.使用门级描述实现 2。

使用逻辑表达式实现 3。

使用if条件语句实现4。

出现正确的仿真波形，无需板子上验证。

2.2 实验步骤1.系统设计设计1位2选1选通器需要三个输入一个输出，其中中输入需要1根地址线两根数据线.设输入一位数据a,b,地址为addr,输出为Out,根据2to1选通器的特点，可得其逻辑表达式为：_______out=a·addr+b·addr（1）门级描述需要两个与门一个非门一个或门，其中所有变量均为wire类型，且需要三个wire类型中间变量储存信号.（2）逻辑表达式源代码中用assign out=sel？a：b;或 assign out=(a＆sel)｜(b＆～sel)；（3）If条件语句If语句在always语句中进行判断。

2.RTL原理图（1）门级结构（2）逻辑语句使用两种逻辑语句进行RTL分析结果略有不同,out=sel?a：b;会分析出来一个2选1选通器而out=（a＆sel）｜（b＆～sel)；分析结果与门级结构类似1）out=sel？a:b;2）out=（a＆sel)|（b&～sel）；(3）if语句3.重要源代码及注释(1)门级结构module mux2_1(a，b，out,addr)；input a，b,addr；output out;wire naddr,a1,b1；//定义中间变量not (naddr,addr）;and (b1，b,naddr)；and (a1,a，addr）；or (out，a1,b1）；endmodule（2）逻辑语句module luoji(input a,input b，input sel,output out）；assign out=（a＆sel)|(b＆～sel)；endmodule（3)if语句module mux2_1if（a，b,sel，out);input a,b，sel；output out;reg out;always@（a or b or sel）beginif（sel) out=a;else out=b；end2。

实验一 2选1多路选择器1

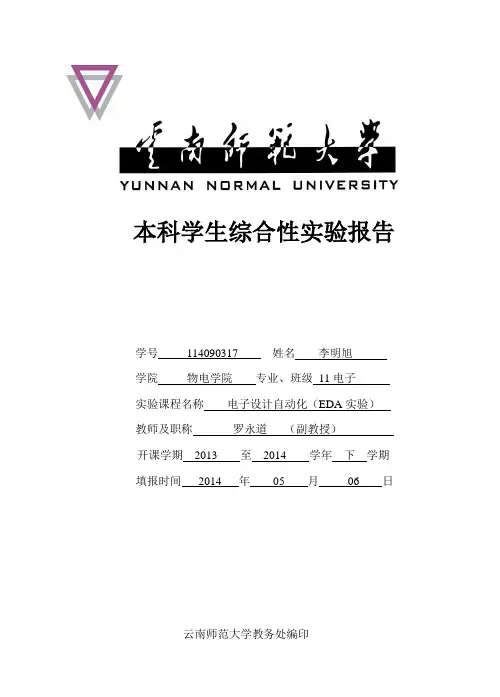

本科学生综合性实验报告学号114090317 姓名李明旭学院物电学院专业、班级11电子实验课程名称电子设计自动化（EDA实验）教师及职称罗永道（副教授）开课学期2013 至2014 学年下学期填报时间2014 年05 月06 日实验序号 1 实验名称 2选1多路选择器及其VHDL 描述实验时间 2014年05月04日实验室同析3栋楼114一．实验预习 1.实验目的:(1) 掌握2选1多路选择器的工作原理；(2) 掌握VHDL 编程语言的使用和设计方法；(3) 掌握Quartus II 软件的使用和工程的开发流程。

2．实验原理、实验流程或装置示意图：在数字电路中2选1多路选择器具备了组合逻辑电路的简单性和经典性的特征。

本实验以此电路模块来学习对应的VHDL 表达及其设计，同时练习使用Quartus II 软件的开发流程。

2选1多路选择器（假设此模块的器件名是mux21a ）的电路模型或元件图如图1所示。

图中，a 、b 是两个数据选择通道输入端口；s 是通道选择控制信号端；y 是数据输出端；当s 取值分别为0和1时，输出端y 将分别输出来自输出口a 和b 的数据。

此选择器对应的逻辑电路图2，可以认为是此多路选择器的内部电路结构。

图1 mux21a 实体NOTinstAND2inst3AND2inst4OR2inst5VCCaINPUTVCCbINPUT VCCsINPUT yOUTPUT图2 mux21a 结构体3．实验设备及材料电脑一台，QuartusII 实验平台4．实验方法步骤及注意事项实验方法步骤：（1）打开计算机；（2）打开Quartur II软件，编写和调试实验代码，然后进行试验仿真。

注意事项：实验过程中认真分析实验原理编写代码，防止书本、书包等物品与实验设备接触，以免造成不必要的麻烦。

二．实验内容1．实验现象与结果2选1多路选择器的VHDL描述1：entity mux21a isport(--定义输入输出端口a:in bit;b:in bit;s:in bit;y:out bit);end entity mux21a;architecture one of mux21a is beginy<=a when s='0'else b;end architecture one;编译报告为：其仿真波形如下所示：其中a，b，s，都分别赋给不同频率的时钟信号RTL图为：符号图为：2选1多路选择器的VHDL描述2：library ieee;use ieee.std_logic_1164.all;entity mux21a isport (a,b,s:in std_logic;y:out std_logic );end entity mux21a;architecture one of mux21a issignal e:std_logic;signal d:std_logic;begind<=a and (not s);e<=b and s ;y<=d or e;end architecture one;编译报告为：其仿真波形如下所示：RTL图为：符号图为：2选1多路选择器的VHDL描述3：library ieee;use ieee.std_logic_1164.all;entity mux21a isport(a,b,s:in std_logic;y:out std_logic);end entity mux21a;architecture one of mux21a isbeginprocess(a,b,s) beginif s='0' then y<=a;else y<=b;end if;end process;end architecture one ;编译报告为：其仿真波形如下所示：RTL图为：符号图为：2．对实验现象、实验结果的分析及其结论从三个仿真波形都可以看出当s=0时y=a，s=1时y=b。
