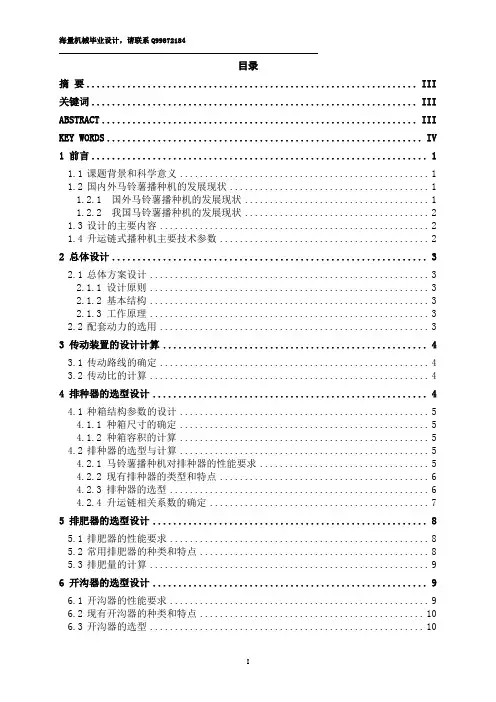

目录摘要 (III)关键词 (III)ABSTRACT (III)KEY WORDS (IV)1 前言 (1)1.1课题背景和科学意义 (1)1.2国内外马铃薯播种机的发展现状 (1)1.2.1 国外马铃薯播种机的发展现状 (1)1.2.2 我国马铃薯播种机的发展现状 (2)1.3设计的主要内容 (2)1.4升运链式播种机主要技术参数 (2)2 总体设计 (3)2.1总体方案设计 (3)2.1.1 设计原则 (3)2.1.2 基本结构 (3)2.1.3 工作原理 (3)2.2配套动力的选用 (3)3 传动装置的设计计算 (4)3.1传动路线的确定 (4)3.2传动比的计算 (4)4 排种器的选型设计 (4)4.1种箱结构参数的设计 (5)4.1.1 种箱尺寸的确定 (5)4.1.2 种箱容积的计算 (5)4.2排种器的选型与计算 (5)4.2.1 马铃薯播种机对排种器的性能要求 (5)4.2.2 现有排种器的类型和特点 (6)4.2.3 排种器的选型 (6)4.2.4 升运链相关系数的确定 (7)5 排肥器的选型设计 (8)5.1排肥器的性能要求 (8)5.2常用排肥器的种类和特点 (8)5.3排肥量的计算 (9)6 开沟器的选型设计 (9)6.1开沟器的性能要求 (9)6.2现有开沟器的种类和特点 (10)6.3开沟器的选型 (10)6.4开沟器结构参数的确定 (10)6.4.1 入土角α的确定 (10)6.4.2 切土角β的确定................................. 错误！未定义书签。
6.4.3 铲翼张角γ的确定.............................. 错误！未定义书签。
6.4.4 开沟器外形尺寸的确定........................... 错误！未定义书签。
7 输种管的选型设计..................................... 错误！未定义书签。
马铃薯播种机具设计说明
马铃薯播种机具设计1 前言1.1 课题背景和科学意义马铃薯是我国广泛种植的一种高蛋白作物，其总产量在全国范围内超过6900万吨。
我国马铃薯种植面积在2007年已经达到了9000万亩。
马铃薯的全部产量已经占了世界马铃薯的总产量的21.5%左右，如果只看总产量的话，我国目前排在世界第一位。
不过相比与美国、或者欧洲还有澳大利亚来说，我们的单位产量还远远不够。
中国每公顷的马铃薯的产量在2004年只有15324公斤左右。
但是在新西兰，世界上马铃薯每公顷产量最高的国家，他们的单位产量比我们高出百分之十几的比重。
所以说我国目前还是低于世界的平均水平。
我们大概每公顷都低于最高产量国家的24553千克多，接近他们的三分之一还要少。
我国马铃薯单位产量很低，这是无可争辩的事实。
因此，我国目前最重要的任务是提高马铃薯产量，这是目前第一件所要完成的任务。
而且我们也要对机械化生产水平加以掌握与熟练。
这些措施可以帮助我们有效的提高单位面积马铃薯产量，同时种植方式在传统的马铃薯的技术当中已经变革。
第一．我们是要提针对高机械化能作用与马铃薯的产量的生产水平相关方面的提高。
这几年马铃薯的半靠机械化运作的国内外还是全机械的运作的种植区，仍然提醒着我国的传统的栽培方式在马铃薯种植方面的运用已经无法在国际上持保证的水平，甚至在未来这样的运作方式一定会是落伍的，不高效率的方式。
这些完全根据人的力量或者用消耗动物的资源去生产的传统运作方式。
从挖沟到覆土、劳动密集型的特征贯穿整个环节，从而直接的导致生产效率低下，种植效果远低于机械化种植水平。
中国疆土辽阔，其实土地种类也多样化，所以多不同的种植物有着不一样的传播种植的方式。
今后国际化的播种机发展的方向一定是为了提高单位产量，而去个性化设计的播种机，并且具备非常适应性强的功能。
有一个不能忘记的关键因素，源于其播种机的适应环境和各种作物的特性的性能。
因为这样可以对播种机的性能也有所升级，它的通用性是有助于其发展的。
马铃薯现代化农场种植(二)
（二）机械设备的配置马铃薯栽培大中型机械设备简介如下；1.马铃薯播种机（1）马铃薯双行播种机行距80—90厘米，可调株距1５－4０厘米，可调播种深５－２０厘米，复土园盘式合墒器或犁铧式起垄器，工作效率６－８亩／每小时，每天６０－７０亩，配套动力48.75-60千瓦（80-120马力）。
有的带施肥装置。
地块不平的可用。
（2）马铃薯4行播种机行距90厘米，可调株距15-40厘米，可调深度5-20厘米，复土为园盘式合墒器，工作效率10-15亩／小时，每天可播80-120亩，配套动力60-90千瓦(80-120马力)。
有的带施肥装置。
地块不平的不可用。
2马铃薯中耕培土机；牵引杠中间有三个大铧，两边各一个半面铧和后边一组4个培土做垄成型器，松土、上土、起垄、成型一次完成。
行距90厘米，可培土5厘米左右，行数4行。
作业效率22..5／小时。
配套动力60-90千瓦（80-120马力）。
该机型国产有仿欧式双行、四行的，效果也很好。
3马铃薯收获机双行马铃薯收获机作业幅宽1.6-1.8米，行数2行，挖掘深度10-30厘米，悬挂式机身长2-2.5米，链条筛为单片；拖拉式机身长3-3.5米，链条筛有单片也有双片的。
作业效率6-12亩／小时，视捡拾马铃薯人员配备多少决定收获机效率。
配套动力以75-90千瓦(100-120马力)拖拉机最佳。
还有，马铃薯收获机有带分秧装置的，可把薯秧与薯块分开，把薯秧分到侧面，只把薯块放到后边地面上不压埋薯块，便于捡拾。
也有把薯块集中放在侧面的。
拖拉式马铃薯传输型联合收获机作业宽度1.5-1.8米，可收2行。
薯和土起上振动筛后经薯土分离后，在经过几级传送分秧后，直接吐入运料斗车上，不用人工捡拾，需配备多辆运输料斗车。
配套动力135-150千瓦(180-200马力)拖拉机牵引。
作业效率；1.5-2公顷／小时(20-30亩／小时)。
目前我国只有少数特大型农场使用。
4施肥机悬挂式施肥机（撒肥机）不同型号撒肥的宽度不同，有10-18米的，有10-24米或36米的。
单垄双行自动补种式马铃薯播种机的设计

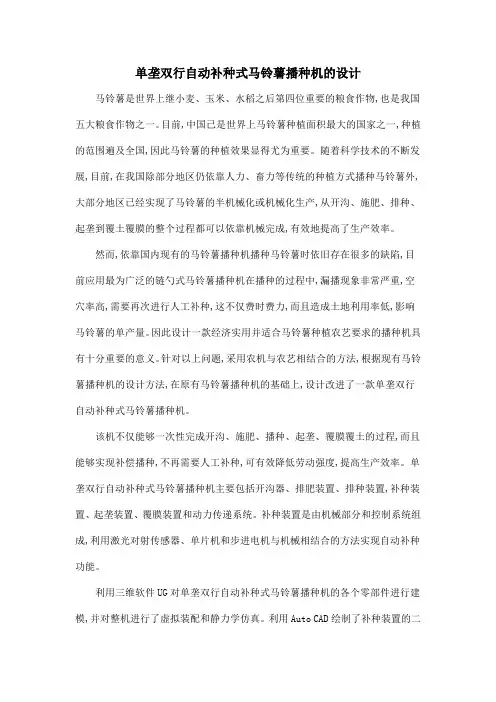

单垄双行自动补种式马铃薯播种机的设计马铃薯是世界上继小麦、玉米、水稻之后第四位重要的粮食作物,也是我国五大粮食作物之一。
目前,中国已是世界上马铃薯种植面积最大的国家之一,种植的范围遍及全国,因此马铃薯的种植效果显得尤为重要。
随着科学技术的不断发展,目前,在我国除部分地区仍依靠人力、畜力等传统的种植方式播种马铃薯外,大部分地区已经实现了马铃薯的半机械化或机械化生产,从开沟、施肥、排种、起垄到覆土覆膜的整个过程都可以依靠机械完成,有效地提高了生产效率。
然而,依靠国内现有的马铃薯播种机播种马铃薯时依旧存在很多的缺陷,目前应用最为广泛的链勺式马铃薯播种机在播种的过程中,漏播现象非常严重,空穴率高,需要再次进行人工补种,这不仅费时费力,而且造成土地利用率低,影响马铃薯的单产量。
因此设计一款经济实用并适合马铃薯种植农艺要求的播种机具有十分重要的意义。
针对以上问题,采用农机与农艺相结合的方法,根据现有马铃薯播种机的设计方法,在原有马铃薯播种机的基础上,设计改进了一款单垄双行自动补种式马铃薯播种机。
该机不仅能够一次性完成开沟、施肥、播种、起垄、覆膜覆土的过程,而且能够实现补偿播种,不再需要人工补种,可有效降低劳动强度,提高生产效率。
单垄双行自动补种式马铃薯播种机主要包括开沟器、排肥装置、排种装置,补种装置、起垄装置、覆膜装置和动力传递系统。
补种装置是由机械部分和控制系统组成,利用激光对射传感器、单片机和步进电机与机械相结合的方法实现自动补种功能。
利用三维软件UG对单垄双行自动补种式马铃薯播种机的各个零部件进行建模,并对整机进行了虚拟装配和静力学仿真。
利用Auto CAD绘制了补种装置的二维图,并对补种装置进行加工,试制出了补种试验台。
试验结果表明,设计改进的补种装置能够达到预期效果,控制系统能够及时检测出漏播现象,并对其进行漏播补种,可实现马铃薯播种机的自动补种功能,弥补了原有马铃薯播种机的缺陷,提高了马铃薯的种植效果。
机械设计课程设计种土豆机机构传动部分设计
桂林电子科技大学机械设计课程设计说明书——种土豆机机构传动部分设计设计名称种土豆机传动部分设计专业机械电子工程姓名指导教师时间2013/7/11目录一课题题目及主要技术参数说明1.1 课题题目1.2 主要技术参数说明1.3 传动系统工作条件1.4 传动系统方案的选择二减速器结构选择及相关性能参数计算2.1 减速器结构2.2 电动机选择2.3 传动比分配三 V带传动设计3.1确定计算功率3.2确定V带型号3.3确定带轮直径3.4确定带长及中心距3.5验算包角3.6确定V带根数Z3.7 确定粗拉力F3.8带轮结构设计四齿轮的设计计算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算4.2.1一级减速中齿轮主要尺寸的设计4.2.2 二级减速中齿轮的参数设计五轴的设计计算及联轴器的选择5.1求输出轴上的功率，转速n3和转矩T35.2求作用在齿轮上的力5.3选择材料5.4初步确定轴的最小直径及联轴器的选择5.5、轴的结构设计及校核六轴承、键和联轴器的选择6.1 轴承的选择及校核6.2 键的选择计算及校核七减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1 润滑的选择确定7.2 密封的选择确定7.3 传动部分箱体及其他零件尺寸选择7.4 装配图三维仿真参考文献第一章课题题目及主要技术参数说明1.1课题题目土豆种植机传动系统中的减速器。
要求传动系统中含有圆柱齿轮减速器及V带传动。
1.2 主要技术参数说明1.3 传动系统工作条件土豆种植机工作时有轻微冲击，经常满载。
空载起订，单向运转，单班制工作（每班工作8小时），要求减速器设计寿命为10年(每年按200天计算)1.4 传动系统方案的选择第二章 传动结构选择及相关性能参数计算2.1 传动结构本传动结构设计为水平剖分，封闭卧式结构2.2 电动机选择 原始数据：（一）工作机的功率P ww P =55.9Tn1w P =55.9Tn=（36*120）/9.55=0.452kw 2w P =55.9Tn=（250*20）/9.55=0.524k 总w P =0.452/（0.98*0.992*0.96）+0.524/（0.982*0.993*0.96）=1.076kw 所以选YE32S-6 额定功率p 额定=3kw ，I ed =7.23A,n 额定=960r/min2.3 传动比分配工作机的转速n 1=120r/min n 2=20r/min选i 皮带=3 ，所以大带轮输出的转速n 带输出=960/3=360r/min 由所需转速算出传动比u 分别是2.67、6第三章V 带传动设计3.1确定计算功率查表得工作情况系数K A =1.1，K ca =1.1*3=3.3KW3.2确定V 带型号根据p ca 、n 1由选用A 型3.3确定带轮直径1、确定带轮的基准直径d d1并验算带速（1） 初选小带轮的基准直径d d1，由表和表选取小带轮基准直径d d1=112mm 。
2CM-2型马铃薯种薯播种机的设计

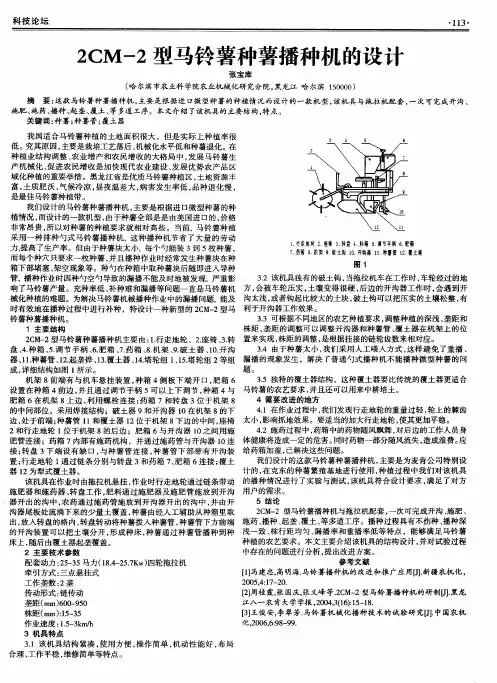

我 国适 合马铃薯种植 的土地 面积 很大 ，但 是实 际上种植率 很 低。 究其原 因 ， 主要是栽培工艺落后 、 机械化水平低 和种薯退化 。在 种植业结构 调整 、 农业增产 和农 民增 收的大格局 中 ， 发展 马铃薯 生 产机械化 、 促进农 民增 收是 加快现代农业 建设 、 发展优势 农产 品区 域 化种 植的重要举措 。黑龙江省是优质马铃薯种植 区 ， 土地资源 丰 富， 土质肥沃 ， 气候冷 凉 ， 昼 夜温差大 ， 病害发生 率低 ， 品种退化 慢 ， 是最佳 马铃薯种植带 。 我们设计 的马铃薯种薯播 种机 ， 主要是 根据进 口微型种薯 的种 植情况 ， 而设计的一款机型 ， 由于种 薯全部是是 由美 国进 口的 ， 价格 非 常昂贵 ， 所 以对种 薯的种植要求就相对 高些 。当前，马铃薯种植 采用 一种排 种勺式 马铃薯播 种机，这种 播种机 节省 了大 量 的劳动 １ ． 嚣 走琏乾 ２ ． 亳 耱３ ． 转盘 ４ ． 斜藉 ５ ． 谗 节手 糯６ 籀 力， 提高 了生产率 。但 由于种薯 块太小，每个 勺能装 ３到 ５枚种薯 ， ７ 药糖 ８ ． 苕 【 架９ ． 蔽 士铸 １ ０ 开 铸墨 １ １ 绅 薯营 １ ２ 疆 土嚣 而每个种穴只要求一枚种薯 ， 并且播种作业 时经 常发 生种 薯块在种 图 １ 箱下部堵塞 、 架 空现 象等 。种 勺在种箱 中取种薯块后 随即进入导种 管，播种 作业 时因种勺空勺导致的漏播不能及 时地被发 现， 严 重影 ３ ． ２该机具独有的破土钩 ， 当拖拉机车在工作 时， 车轮经过的地 会被 车轮压实 ， 土壤变得很硬 ， 后边 的开沟器工作 时 ， 会遇 到开 响 了马铃薯产量 。充种率低 、 补种难和漏播等 问题一直是 马铃 薯机 方 ， 械化种植的难题 。为解决马铃薯机械播种作业 中的漏播 问题，能及 沟太浅 ， 或者钩起 比较大 的土块 ， 破土钩可 以把压实 的土壤松整 ， 有 时有效地在播种过程 中进 行补种 ，特设计一种新 型的 ２ Ｃ Ｍ一 ２型马 利 于开沟器工作效果 。 铃薯 种薯 播种机。 ３ ． ３可根据不同地 区的农艺种植要求 ， 调整种植的深浅 、 垄距 和 株距 ， 垄距 的调整可 以调整 开沟器和种薯管 、 覆土器 在机架上 的位 １ 主 要 结 构 株距 的调整 ， 是根据挂接 的链轮齿数来相对应。 ２ Ｃ Ｎ 一 ２型马铃薯种薯 播种机主要 由： １ ． 行走 地轮 、２ ． 座椅 、 ３ ． 转 置来实现 ， 盘、 ４ ． 种箱 、 ５ ． 调 节手 柄 、 ６ ． 肥箱 、 ７ ． 药箱 、 ８ ． 机架 、 ９ ． 破土 器 、 １ ０ ． 开沟 ３ ． ４ 由于种薯太小 ， 我们采 用人工喂入方式 ， 这样 避免 了重 播 、 器、 １ １ ． 种薯管 、 １ ２ ． 起垄铧 、 １ ３ ． 覆土器 、 １ ４ ． 塔轮组 １ 、 １ ５ ． 塔轮组 ２等组 漏播 的现象发生 ，解决 了普 通勺式播种机不 能播种微 型种薯 的问
