2021年变电所电缆敷设技术措施
变电所电缆敷设技术措施
变电所电缆敷设技术措施随着电力系统的发展，变电所需要不断升级和改造，使其满足越来越多的电力需求。
其中，电缆敷设是变电站改造或扩建过程中非常重要的一环，也是影响变电站运行质量和安全的关键因素。
下面，将介绍变电所电缆敷设技术措施。
1. 前期工作准备在电缆敷设之前，需要进行前期工作准备。
首先，需要详细了解变电站的综合图纸、电气系统图以及基础设置等信息，并根据实际情况绘制电缆敷设图纸。
其次，需要对敷设线路进行勘测，了解地形、地貌、环境和旁路走向等情况，确定敷设线路的走向和敷设方式。
同时，要做好安全措施和施工计划，确保施工过程中不影响周围环境和设施。
2. 电缆敷设电缆敷设是将电缆按照设计要求在变电站的建筑物或地面敷设。
为了使电缆敷设质量达到设计要求，需要采取一系列措施。
首先，需对电缆进行验收，检查其质量是否符合标准。
其次，要清理敷设线路沟槽、支架和穿管等设施，防止管道堵塞或放置不当；同时，根据电缆的尺寸，要确保沟槽深度和宽度符合要求。
然后，应采用适当的工具进行电缆敷设，保证电缆接头的正确性、电缆线路的连贯性和通畅性。
在敷设过程中，还应注意防止电缆的损坏和护套的磨损。
3. 电缆连接电缆连接是将电缆连接到变电站的不同设备上，确保不同设备之间的电缆连接安全可靠。
首先，要对电缆进行验收，检查其尺寸、电气性能、绝缘、外观等，以确保其质量符合标准。
其次，应根据设备机房的设计要求进行电缆连接，使用专业的电缆连接器和工具，确保电缆连接牢固、稳定和电气性能良好。
在连接过程中，要严格遵守连接程序和规程，防止人为失误引起设备故障和事故。
4. 电缆维护电缆敷设和连接完成后，还需要进行维护和管理，保证其长期稳定运行。
具体措施包括：定期巡视、检查和维护电缆线路和设备，防止电缆损坏、漏电和短路等；加强防雷、防水、防湿和防潮等工作，确保设备和电缆的安全可靠；对电缆进行清洗、测量和维修等工作，延长其寿命和使用期限。
总之，变电所电缆敷设技术措施是保障电力系统正常运行的重要环节。
电缆敷设作业
电缆敷设作业
标准是指在电力工程中进行电缆敷设作业时需要遵循的一系列规定和标准。
以下是电缆敷设作业的一般标准：
1. 设计准备：在进行电缆敷设作业之前，需要有详细的设计方案和施工图纸。
设计方案应包括电缆的类型、截面和敷设方式等信息。
2. 施工准备：施工前需要开展必要的准备工作，包括清理施工区域、确定电缆敷设路线、准备敷设所需的材料和设备等。
3. 安全措施：电缆敷设作业涉及到电力设备和高压电缆，必须严格遵循安全规定和程序，保证施工人员安全。
4. 敷设方式：电缆可以采用直埋、管道敷设或架空敷设等方式。
根据具体情况选择合适的敷设方式，并严格按照设计要求进行操作。
5. 线路布置：电缆敷设应按照设计要求进行布置，保证线路的正常运行。
应注意避开其他管道和设备，并遵守相关的安全距离要求。
6. 固定和保护：敷设完成后，电缆应进行固定和保护。
固定方式可以采用钢托架、托盘等，并确保电缆不会受到外部损坏。
7. 测试与验收：敷设完成后，应进行电缆的测试和验收，确保线路的正常运行和符合设计要求。
以上是一些常见的电缆敷设作业标准，具体的标准还应根据不同的工程项目和地区的规定进行调整和执行。
变电站的地下电缆敷设与维护
变电站的地下电缆敷设与维护在现代社会中，电力已成为我们日常生活和各个行业运转的必需品。
而要保证电力的安全传输和稳定供应，变电站的地下电缆敷设与维护
显得尤为重要。
本文将就此话题展开详细讨论。
一、地下电缆敷设
地下电缆是连接变电站与用户之间的重要纽带，其敷设需经过一系
列规划、设计、施工等环节。
首先，工程师们需要根据变电站的负荷
需求和用电区域的地理情况，制定合理的敷设方案。
其次，在确定好
敷设方案后，需要进行详细的设计，包括电缆的种类、规格、走向等
细节。
最后，施工人员根据设计图纸进行实际的敷设工作，确保电缆
的安全、稳定地埋入地下。
二、地下电缆维护
一旦地下电缆敷设完成，接下来的维护工作就显得至关重要。
首先，定期巡检是保证电缆安全运行的重要手段。
通过对电缆的外观、温度、电压等参数进行检测，可以及时发现潜在问题并加以处理。
其次，保
持电缆周围的清洁和整洁也是维护工作的一部分。
防止外界杂物侵入，避免对电缆造成损坏。
最后，定期对电缆进行局部修复和更换，以确
保整个电力系统的正常运转。
综上所述，地下电缆的敷设与维护是变电站工程中不可或缺的一环。
通过科学合理的规划和严格的监管，可以确保电力供应的稳定和可靠，
为社会的发展做出贡献。
希望各相关部门和企业能高度重视这一环节，努力提升电力系统的可靠性和安全性。
电缆敷设施工方案及安全措施
电缆敷设施工方案及安全措施电缆敷设方案及安全措施一、工程概况本工程是一项电缆敷设工程，施工地点为某地区。
本工程旨在确保电缆通道畅通，电缆敷设平安有序。
二、施工组织1、工程负责人：2、施工负责人：3、施工人员：4、平安员：5、施工日期：三、施工前期准备工作1、工程负责人应按照工程任务书的要求，协助施工负责人编制施工方案、制定平安措施，并报队（或经营部）审批。
2、工程负责人应按照已批准的施工方案，及时进展材料申报。
3、预算员应根据施工现场实际情况，编制工程预算报上级审核。
4、施工负责人应提前办理各种工作票，并送达XXX。
5、施工前应进行现场勘察，确保电缆通道畅通，保证施工顺利。
6、准备好工程车辆2部、电缆敷设牵引机1台，并确保其可用。
7、准备好工具和设备，如钢锯、扳手、套筒、吊装带、撬棍、穿线棒、钢丝绳、滑子、铁丝、千斤顶、电缆支架、喷灯、消防器材、对讲机等。
8、准备辅材，如3M、塑料带、绝缘胶带、电缆牌等。
四、施工方案1、施工准备工程负责人会同公司负责人、平安员、施工人员进展施工前的技术交底和平安交底。
施工负责人应按照批准的施工方案及平安措施，参照施工标准要求，正确组织人员平安施工。
人员配备：电缆敷设施工人员15~20人左右，施工负责人具有丰富的电缆线路施工经历，并熟悉该项工作的施工质量及工艺要求。
2、作业条件工程所需电缆施工前1天运抵现场，存放于电缆沟与电缆管线交界电缆井处。
电缆敷设前应检查电缆的质量是否完好无损，电缆的型号、规格、电压等级、长度是否与设计相符。
3、电缆敷设3.1电缆敷设前应按以下要求进行检查：1）电缆通道畅通，排水良好。
金属局部的防腐层完整。
2）电缆型号、电压、规格应符合设计。
3）电缆外观应无损伤，绝缘良好。
当对电缆的密封有疑心时，应进行潮湿判断。
4）电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
5）敷设前应按实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
电缆敷设施工方案正式.
电缆敷设施工方案正式
一、前言
随着社会的不断发展，电力工程在现代社会中扮演着至关重要的角色。
电缆作
为电力传输的重要载体，其敷设方案直接关系到电力系统的安全可靠运行。
因此，制定科学合理的电缆敷设施工方案显得尤为重要。
二、施工前准备
2.1 方案制定
在电缆敷设之前，需要制定完善的施工方案。
方案中包括敷设线路、敷设方式、起点终点确定等内容，确保施工的顺利进行。
2.2 材料准备
根据施工方案确定的线路长度、环境特点等，做好电缆敷设所需的各类材料准
备工作，确保施工现场的物资充足。
三、施工过程中的注意事项
3.1 施工人员
指定专业人员负责电缆敷设工作，确保操作规范、技术娴熟。
3.2 安全措施
严格遵守安全操作规程，佩戴必要的安全防护用具，确保施工过程安全。
3.3 环境保护
在施工过程中要注意环境保护，避免对周围生态环境造成影响。
四、施工完成后的检查与验收
4.1 检查
完成电缆敷设后，对施工质量进行全面检查，确保敷设质量达到要求。
4.2 验收
经过检查合格后，组织相关部门对敷设线路进行验收，确认电缆敷设工程完工。
五、总结
电缆敷设施工方案对于电力工程的顺利进行至关重要。
通过制定完善的方案、认真准备材料、严格执行施工要求、确保施工质量，可以有效保障电力系统的正常运行，为社会各界提供可靠的电力支持。
希望本文介绍的电缆敷设施工方案能够为相关工程提供帮助，保障电力设施安全稳定运行。

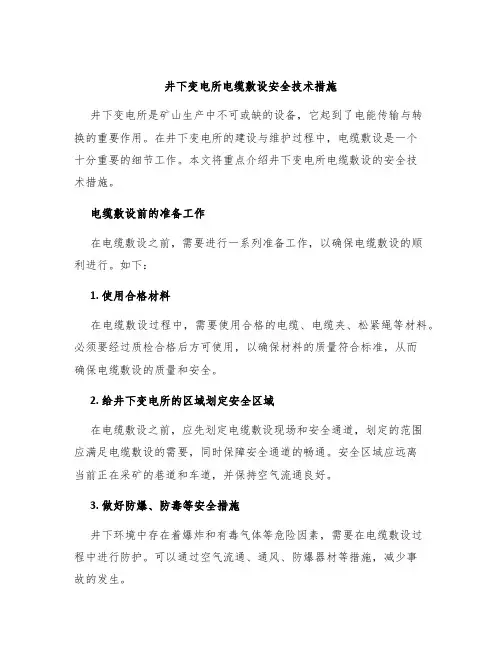

井下变电所电缆敷设安全技术措施
井下变电所电缆敷设安全技术措施井下变电所是矿山生产中不可或缺的设备，它起到了电能传输与转换的重要作用。
在井下变电所的建设与维护过程中，电缆敷设是一个十分重要的细节工作。
本文将重点介绍井下变电所电缆敷设的安全技术措施。
电缆敷设前的准备工作在电缆敷设之前，需要进行一系列准备工作，以确保电缆敷设的顺利进行。
如下：1. 使用合格材料在电缆敷设过程中，需要使用合格的电缆、电缆夹、松紧绳等材料。
必须要经过质检合格后方可使用，以确保材料的质量符合标准，从而确保电缆敷设的质量和安全。
2. 给井下变电所的区域划定安全区域在电缆敷设之前，应先划定电缆敷设现场和安全通道，划定的范围应满足电缆敷设的需要，同时保障安全通道的畅通。
安全区域应远离当前正在采矿的巷道和车道，并保持空气流通良好。
3. 做好防爆、防毒等安全措施井下环境中存在着爆炸和有毒气体等危险因素，需要在电缆敷设过程中进行防护。
可以通过空气流通、通风、防爆器材等措施，减少事故的发生。
4. 掌握先进的电缆敷设流程电缆敷设是一项复杂的工作，需要掌握先进的流程，以确保电缆敷设顺利进行。
特别是在特殊地形、水平和垂直差异较大的地方，需要使用先进的敷设技术。
电缆敷设时的安全技术措施在电缆敷设过程中，还应采取一系列安全技术措施，以确保工作进行的安全有效。
1. 采取避让措施在电缆敷设过程中存在着多种危险因素，需要采取避让措施。
特别是在交通路线较繁忙的场所，应使用交通锥、警示牌等设施，以确保安全通道被人们避让。
2. 采取重力措施在电缆敷设时，通常需要对电缆施加一定的重力，并进行暂停和支撑，这时可以使用绳索、吊索等设备，确保电缆在敷设时不会冒险滑落，而达到安全的目的。
3. 确保敷设线路的通畅在敷设电缆时，应定期检查电缆通道，并确保其通畅。
如发现道路不通或者存在堵塞等情况，应及时排除，以确保电缆顺利敷设。
4. 注意细节在电缆敷设时，需要注意一些细节方面的技术要求。
比如敷设电缆的颜色、型号、规格等应符合相关标准；与之匹配的接线端子必须符合要求，并正确安装等。
110kV高压电缆施工技术难点与解决措施分析
110kV高压电缆施工技术难点与解决措施分析发布时间：2021-09-11T08:14:38.309Z 来源：《基层建设》2021年第17期作者：曾龙兴[导读] 摘要：随着人们的生活生产水平的不断提高，对电能的需求也越来越大，然而电力供应压力继续增加，如何有效地加强电力系统的电源性能，和做好配置建设是非常重要的。
广东威恒输变电工程有限公司 528000摘要：随着人们的生活生产水平的不断提高，对电能的需求也越来越大，然而电力供应压力继续增加，如何有效地加强电力系统的电源性能，和做好配置建设是非常重要的。
作为电力系统的基本链接单元，高压电缆施工技术属于一个非常重要的施工管理环节。
为了进一步提高电力工程综合建设水平，力求在效益的基础上建设安全、高效和低损耗的高压电缆。
关键词：110kV；高压电缆施工；关键技术引言经济的发展促进电力系统的发展，110kV高压电缆是电力部门较为重要的输电工具，保证其正常运行就是保证电力事业的正常发展，因此对于施工要求较高。
然而目前我国电力部门在110kV高压电缆的施工中仍存在诸多技术难点，为此我国电力部门必须加大解决力度，保证施工的顺利进行。
一、110kV高压电缆施工的技术难点1.1电缆敷设过程损伤在进行110kV高压电缆敷设施工的时候，施工单位往往都会采用以下几种施工方式：电缆隧道、电缆沟挖掘、穿管以及直接填埋等。
采用这些施工方式来进行110kV电缆的敷设施工，很容易导致电缆出现损坏。
如在采用穿管施工方法的时候，因为管道中存在着大量的混凝土渣，在穿线的过程中，很容易使电缆表层出现划痕、破损，严重影响电缆施工质量，使电缆无法正常应用。
此外，在利用机械设备进行高压电缆敷设时，机械在使用管理不当，电缆会与机械产生摩擦和牵引扭力，从而给电缆表面的绝缘层带来严重的损坏和绞伤，不仅会导致电力系统不能正常运行，还会大大增加电力系统的安全隐患。
1.2电缆附件安装在110kV高压电缆施工的时候，电缆附件的安装是至关重要的一个施工环节，且专业性要求比较强。
电缆敷设安全技术措施
电缆敷设安全技术措施电缆敷设工程安全技术措施为保证我项目部改造电缆从干熄焦现场到变电所的安全敷设～特编制以下安全技术措施:一、施工时间:2014年12月 6日 -2014年12月16日二、施工地点:干熄焦现场至变电所电缆桥架三、施工人员:四、施工负责人:安全负责人:五、施工前准备:1、对电缆进行详细检查～规格、型号、截面、电压等级均须符合要求～外观无扭曲、坏损等现象2、电缆做耐压、泄露试验经检测合格后方可使用,3、电缆测试完毕～电缆端部应用橡皮包布密封后再用胶布包好,4、把电缆用叉车运至十号路与变电所交叉口材料工具:电缆敷设机、电缆支架及电缆轴设、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳、对讲机、绝缘摇表、万用表、个人工具及手套～安全帽～保险带。
六、电缆敷设方法:1、在10号路与变电所交叉路口架设电缆盘，沿途放置多个滑轮(定滑轮)。
人员安排如下:1)每二十米和转交安排一人看护 ((2)牵引机一人操作(3)电缆盘一人负责每人一部对讲机，随时保持沟通联系，在整个线路的敷设过程中需要经过四次倒线，才能完成一根电缆的敷设。
2、电缆沿桥敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最在截面电缆允许弯曲半径为准。
3、不同电压等级的电缆应分层敷设。
4、同等级电压的电缆沿支架敷设时，水平净距不得小于5?七、安全措施:1、对现场施工人员做好安全教育～对所有参加施工人员进行安全交底～严格按照施工方案组织施工～按操作规程操作。
2、施工设专人负责～统一指挥～明确分工～责任到人。
3、严禁酒后作业～班中不得空岗～窜岗或者嬉闹。
4、电缆沿桥架敷设时～应敷设排列整齐～不得与原有电缆交叉。
5、施工人员要做好自保工作～相互提醒～相互关照～安全负责人要严把安全关～做到不安全不作业～坚决制止三违现象。
6、施工负责人负责本工程全部安装质量及工程进度～所有参加施工人员必须服从施工负责人统一指挥。
安全负责人严把安全关～监督所有人员不违章～做好联保互保。
电缆敷设安全技术措施
、施工前必须安全确认：确认施工环境无隐患，施工工具无隐患，施工人员安全防护用具齐全，同时，确认施工结束后无隐患。
2、施工过程中由施工负责人负责施工具体安排，安全负责人负责安全监督工作，所有人员必须听从指挥。
3、施工期间，严禁带电敷设、回收电缆。
4、施工人员需要站在矿车内作业时，要先用专用掩车木在矿车下方挡实，轨道坡度超过0.7%时必须用阻车器掩实矿车，防止矿车在施工期间滑动。
5、施工人员在推车过程中，推车人员要正确站位，严禁人员站在矿车两侧，同时对矿车前拉后推；施工人员推车时，听从施工负责人现场指挥，严禁乱喊口号，推车速度不能过快。
6、推车皮时，所有人员必须在车皮后方施工，若两辆车皮同向时，必须保持距离在20米以上。
7、多人拉电缆时要听从专人指挥互相合作，用力均匀并站在电缆同侧，转弯时站在电缆外侧，否则可能造成人员挤伤。
8、电缆装车过程中施工人员注意手不要搭在车沿上，防止电缆挤伤手。
9、在需要使用梯子时要安排专人扶梯，登高作业人员要佩带保险带。
10、施工负责人必须携带便携式瓦斯报警仪。
搭、拆火时注意瓦斯浓度，瓦斯浓度超过0.8%时，必须立即断电、停止作业。
11、电源拆、搭火时，必须按照《煤矿井下电工作业规程》作业，严禁带电作业。
12、其他未尽事宜，按《煤矿安全规程》执行。
井下敷设电缆施工方案及安全技术措施一、施工时间：2011年3月29 日二、施工地点：地面变电所至井下移动变电站三、人员组织：施工负责人：张思伦安全负责人：张思伦参加工作人员：主井工区早、中班及机电全体人员四、施工方案：地面变电所向井下西三平巷移变敷设3*35平方高压电缆：（1）电缆下头能满足移动变电站接线、布置、悬挂要求的适中长度。
（2）电缆的上头，从井口向下的一个小洞口穿出至地面变电所。
五、安全技术措施1.施工前必须组织参加施工人员学习，并提前熟悉现场，了解施工内容。
参加施工人员要有组织、有纪律，听从管理服从分配。
2.施工前，必须向调度室汇报，由调度通知各单位人员到井口集合。
井下高压电缆敷设安全技术措施
井下高压电缆敷设安全技术措施一、施工时间：2022年月日二、施工地点：二采地面变电所至二采井下水泵房三、施工负责人：四、施工内容：敷设两趟MYJV22 ---8.7/10kv3×50 mm2的电缆各1200米五、敷设路线：地面10KV变电所→主斜井运输下山（电缆钩吊挂）→总运输下山→泵房变电所六、组织措施：1、人员安排：全矿入井员工。
2、各参加单位指派专人负责工作的组织和安全。
六、安全技术措施：（1）、人力扛运电缆入井，人员分布均匀，5米一人。
各单位人员尽量在一起，单位负责人负责指挥协调好扛运过程当中的安全工作。
指挥过程当中可用口哨作为指挥号令，规定为“一声停、二声前拉”。
（2）、敷设电缆前，做好一切准备工作，把电缆钩吊挂好。
（3）、电缆钩的吊挂必须在同一高度及同一直线上，距离均匀，电缆吊挂要求平直。
（4）、施工之前，派人清理沿途障碍物，确保敷设路线畅通。
（5）、施工之前，先与矿调度联系，得到同意方可进行。
（6）、地面在支撑架上用手动葫芦吊起电缆盘放电缆时，吊挂必须牢固，起吊高度不得超过200mm，并由两个人转动电缆盘放电缆，电缆盘旋转不得过快。
放电缆人员准备两根长1.5m方木。
电缆盘旋转过快时，及时刹住。
（7）、扛运人员在行走过程当中，速度保持一致。
电缆不得在运输途中弯曲打折。
（8）、人员扛运电缆通过转弯地段时，人员不准站在电缆弯曲内侧，必须用同巷道转弯方向相同一侧的肩膀扛运，严禁用另一侧肩膀扛运。
（9）、在敷设途中，如遇转弯或狭窄地段，前方人员必须向后方人员发出警号，慢速通行。
（10）、施工过程当中，施工人员严禁嬉闹。
必须听从施工负责人指挥。
（11）、电缆电源的搭接严格执行工作票制度。
（12）、施工完工后，向矿调及值班人员进行汇报。
高压电缆敷设安全技术措施
高压电缆敷设安全技术措施一、工程概况说明-390变电所设备及3303采区安装即将开头，为充分利用春节检修时间做好安装预备，打算就春节检修时间敷设-390变电所两路高压电缆（型号：MYJV223×70）、3303采区变电所一路高压电缆（型号：MYJV223×35）。
-390变电所每路高压电缆分3根，每根长度为500米，3303采区变电所高压电缆长度为580米。
为保证敷设电缆的平安及质量，特编写此措施，以指导施工。
二、施工方案电缆到位后，使用自制滚架放电缆，-250轨道大巷用电机车拽电缆，电缆挂在第6、7钩上（即原高压电缆下方）。
-390行人巷用1辆重车拽电缆，电缆临时挂在动力电缆上方。
303采区变电所电缆滚运至301采区变电所处，人员将一头拉至25KW绞车下车场后用25KW绞车拽至3303采区变电所，电缆挂在动力电缆上方。
三、详细施工方法（一）-390变电所电缆敷设1、将-390变电所第1盘电缆运至变电所门口，选择一起吊点或使用龙门架，利用5吨倒链将电缆滚吊起脱离平板车。
一根Φ50圆钢，然后松倒链，将圆钢连同电缆放在架上。
3、将电缆一端用铁丝固定在电机车尾部。
4、电机车以大约0.5米/秒的速度向前牵引电缆，人员时刻观看电缆放出状况，每隔25米留一人观看电缆运行状态，发觉有可能刮电缆等特别状况时，马上晃灯通知机车司机停车。
5、预留好变电所一段电缆长度后，手动将剩余电缆放出，并放至高压118柜。
6、将电缆简洁挂在电缆钩上，进行下一根电缆的敷设。
7、将第2盘电缆运至-390行人巷上车场，选择一起吊点利用5吨倒链将电缆辊吊起脱离平板车。
8、将放电缆辊架放于电缆辊两侧，在电缆辊中心穿一根Φ50圆钢，然后松倒链，将圆钢连同电缆放在架上。
9、将电缆一端用铁丝固定在矿车上，开头渐渐下放。
10、电缆剩余约160米时停止下放，人工将电缆放出，将另一头返回至第一根电缆终端处，过行人巷两道风门时，先临时从水沟中穿出。
电缆敷设安全技术措施
编号：AQ-JS-00335( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑电缆敷设安全技术措施Safety technical measures for cable laying电缆敷设安全技术措施使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1)供电电缆应沿道路路边或建筑物边缘埋设，并宜沿直线敷设；转弯处和直线段每隔20m处应设电缆走向标志。
2)电缆直埋时，其表面距地面的距离不宜小于O．2～O．7m；电线上下应铺以软土或砂土，其厚度不得小于lOOmm，并应盖砖保护。
3)电缆与铁路、厂区道路交叉处，应敷设在坚固的保护管内；管的两端宜伸出路基2m。
4)低压电缆(不包括油浸电缆)需架空敷设时，应沿建筑物、构筑物架设，其架设高度不应低于2m；接头处应绝缘良好，并应采取防水措施。
5)电缆直埋时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离应符合表15—6的规定。
严禁将电缆平行敷设于管道的上方或下方。
特殊情况应按下列规定执行：①电力电缆间、控制电缆间以及它们相互之间在交叉点前后1m 范围内，当电缆穿人管中或用隔板隔开时，其交叉距离可减为O．25m。
②电缆与热力管道(管沟)及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10℃。
③电缆与热力管道(管沟)、油管道(管沟)、可燃气体及易燃液体管道(管沟)、热力设备或其他管道(管沟)之间，虽距离能满足要求，但检修管路可能伤及电缆时，在交叉点前后hIl范围内，尚应采取保护措施；当交叉距离不能满足要求时，应将电缆穿人管中，其距离可减为O．25m。
6)进入变电所、配电所的电缆沟或电缆管，在电缆敷设完成后应将管口堵实。
电缆下放及敷设施工组织及安全技术措施
Remember, only your smile can make you find light in the endless darkness.精品模板助您成功（页眉可删）电缆下放及敷设施工组织及安全技术措施一、施工方案概述本次施工下放及敷设350高压电缆壹根，从风井下放，长度为600米；重约2200公斤。
先敷设风井口至-116井底中央变电所段，再敷设风井口至地面变电所段。
二、风井至-116井底中央变电所高压电缆敷设步骤1、因原电缆盘已损坏，需重新制作电缆盘，在新制电缆盘上安装制动装置，将原电缆盘上的电缆绕到新制电缆盘上(提前进行)。
2、将新制电缆盘及电缆用铲车运至风井口，在风井口另设一道制动装置（用木棍及铁棍制作固定在风井口）。
3、下放时安排一人在前面引领，引领人下达停止或前进口令时，后面人员必须及时逐个往后传达口令，直至地面风井口。
4、下放时由人工缓慢转动电缆盘，同时人工拖运电缆下放，直至电缆到达井下中央变电所，下放过程中如发现电缆下放速度开始加速时，必须马上操作制动装置，严格控制下放速度，以确保人员安全。
5、由人工肩运电缆沿风井下放，每隔8米左右安排一人肩运电缆。
运至风井水泵房管子道口时，沿管子道下放，到达水泵房口时，将电缆头穿过井底水泵房及中央变电所间墙预埋孔，一直拖运至中央变电所尾部。
6、电缆运至中央变电所尾部后，必须在中央变电所内多存放电缆10米左右，才能停止电缆运送，停止运送后，所有运送人员必须将电缆悬挂在附近电缆钩上，并用塑料线卡拉紧锁住在电缆钩上。
三、安全注意事项1、所有参与施工人员必须听从统一指挥。
2、所有施工人员穿戴好劳动防护用品，配带照明工具。
3、在拖运电缆时，所有拖运人员，要时刻注意脚下，以免摔伤。
4、电缆拐弯处，不准人员站在内圈，以防将人挤伤。
5、电缆转盘处及第二道制动装置监护人员应集中精力，下放电缆时及时给电缆盘一定制动力，同时注意防止被转盘挤伤或碰伤。
6、安全部门要派专人对施工路线及人行通道进行全面安全检查，确保施工期间人员安全。
变电所施工技术措施
变电所施工技术措施1. 引言变电所是电力系统中的重要设施，用于将高压电能转换为适合传输、分配和使用的低压电能。
在进行变电所施工时，需要采取一系列技术措施来确保工程的安全、高效进行。
本文将介绍变电所施工过程中的一些关键技术措施。
2. 安全措施2.1 施工准备安全措施在施工准备阶段，施工人员应进行安全培训，并熟悉变电所的结构和设备。
施工人员必须佩戴适当的个人防护装备，包括安全帽、安全鞋、手套、防尘口罩等。
为避免电击事故，所有电气设备必须先断电并标记，施工人员才能进行接触和操作。
2.2 施工现场安全措施施工现场必须设置明显的安全警示标志，并建立防护围栏，禁止未经许可的人员进入。
施工人员应遵守安全操作规程，注意施工现场的安全隐患，如高处作业、悬挂设备等。
施工用电应符合相关电气安全规范，严禁私拉乱接电缆。
2.3 施工设备安全措施施工设备应经过定期检查和维护，确保其正常运行，并符合相关的安全要求。
施工设备在使用时应由专人操作，并定期进行安全培训和考核。
对于特殊设备和工艺，应制定相应的安全操作规程，确保施工过程中没有安全隐患。
3. 施工流程及技术措施3.1 基础施工变电所的基础施工是变电所建设的基础，需要确保基础的质量和稳定性。
在基础施工过程中，需要进行地质勘探、基坑开挖、基础浇筑等工作。
在地质勘探时，要对地质条件进行详细的调查，并根据勘探结果选择合适的基坑开挖和基础浇筑方案。
3.2 设备安装变电所的设备安装是变电所施工的重要环节。
在设备安装过程中，需要按照设计要求进行设备的安装和连接。
设备的安装应符合相关的标准和规范，并进行必要的检验和测试，确保设备的质量和性能。
3.3 电气接线电气接线是变电所施工的核心环节。
在电气接线过程中，需要根据设计规范进行电缆敷设、接线、调试。
电缆敷设应注意保护电缆的绝缘和外包装，防止损坏和短路。
接线时，需要按照设计要求进行正确的接线，并进行电气测试和调试，确保接线的质量和安全性。
电缆敷设安全技术措施
电缆敷设安全技术措施.1概述为保证220kV轿子山变电所多晶硅间隔电缆敷设排列整齐美观，电缆的固定、弯曲半径和防火措施符合设计要求，在运行电缆沟内安全敷设电缆，我们将精心组织，精心施工，改进施工手段，严抓工艺质量。
为此，依照电缆敷设施工及验收规范，针对本工程电缆敷设工作实际，编制本安全技术措施。
.2电缆敷设的施工程序.2.1电缆敷设施工目标1、仔细依照设计图纸施工，保证电缆敷设正确率达到100%。
2、大力提高敷设工艺，确保施工质量，达到并超过验收规范的要求。
.2.2准备工作1、按照施工图纸进行电缆支架配置和安装。
a、钢材应平直，无明显扭曲。
下料误差应在5mm范围内，切口应无卷边、毛刺。
b、支架焊接应牢固，无明显变形。
各横撑间的垂直净距与设计偏差不应大于5mm。
c、电缆支架全长均应有良好接地。
2、按照施工图纸进行电缆埋管加工及埋设。
a、管口应无毛刺和尖锐棱角。
b、电缆管弯曲后，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
c、电缆管的内径和电缆的外径之比不得小于1.5。
d、电缆管的弯头不应超过3个，直角弯不应超过2个。
.2.3由现场技术部门认真核查设计电缆清册与电缆实际到货情况，核实正确无误后，组织人员进行敷设。
a、首先，把敷设路段中运行电缆沟的盖板打开，防火、防鼠墙拆除。
打开、拆除时应严防伤及电缆。
b、敷设电缆应由专人指挥、统一行动，并有明确的联系信号，在指挥信号时拉动。
在敷设过程中，施工人员严禁在电缆上行走。
c、电缆敷设应做到横看成线，纵看成行，引出方向一致，余度一致，避免交叉压叠，达到整齐美观。
d、敷设电缆时，电缆应由电缆盘上端引出，不应使电缆在支架上及地面上摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
e、一根电缆管只允许穿一根电力电缆。
f、敷设电缆至终端后，应留够接线幅度，并正确挂电缆标示牌。
g、每天无论电缆是否敷设完毕，都必须当天恢复防火、防鼠设施。
110kV电缆穿管的敷设(2021整理)
110kV电缆穿管的敷设摘要:北京地区110 kV电缆主要采用隧道内敷设的方式，但是地下电力隧道造价较高，而且市区内主干网路径上隧道已近饱和；同时电缆网目前正迅速的向市区以外扩展延伸。
如采用隧道敷设那么一次性投资过多，且电缆总数也不多。
该文就110kV电缆穿管敷设需要解决的问题、用于110kV电缆敷设的管井设计的相关问题以及管井的经济技术指标分析进行探讨，从而论证110kV电缆穿管敷设的可行性。
关键词：电缆敷设电力管井输电设备目前，国内110 kV电缆敷设方式种类很多，如直埋敷设、穿管敷设、隧道敷设等，而在北京地区110 kV电缆主要采用隧道内敷设的方式。
电缆在隧道内敷设其运行条件较好，环境温度根本恒定，施工便利，且便于管理维护。
但是，地下电力隧道造价较高。
如果在市区内主干线网路径上，有多路电缆敷设其中，隧道尚能表达其优越性，且经济技术指标也较合理。
然而随着市区内主干网路径上隧道已近饱和，而电缆网目前正迅速的向市区以外扩展延伸，如三环、四环外，甚至五环外的许多经济开发区内的电缆网系统，其总体规划已近全面，如采用隧道敷设那么一次性投资过多，且电缆总数也不多，这就不具有经济合理性，在一定程度上造成了投资方的浪费。
因此，我们很有必要在北京地区开展适合110 kV电缆的另一种可以推广的敷设方式。
这种新型敷设方式首先在造价方面应较为经济，其次在施工、运行、维护等方面具有其可行性，同时还应具有可重复使用的特点，减少地面开挖的次数。
经过近年来配网工程中管井敷设电缆的大量实践，尤其是在三环入地工程中大量新型管材的应用，发现电缆的管井敷设在许多方面均具有较好的特性：管井本体的投资较为经济，一次建成后可敷设多路电缆，且可防止重复的地面开挖。
目前国内在上海、广东等地区已有许多110 kV电缆工程采用穿管敷设方式，因此110 kV穿管敷设已具有较丰富的实施及运行经验可以借鉴。
1 110 kV电缆的穿管敷设1.1 载流量电缆的敷设方式会直接影响到电缆的载流量，其主要原因在于不同敷设方式下，电缆周围媒质的热阻不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
2021年变电所电缆敷设技术措施
2021年变电所电缆敷设技术措施导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
一、工程概况：
山东省滕东生建煤矿一采区1号变电所设备安装工程，此采区变电所电源从井下中央变电所引入，所以需将两根动力电缆下放至副井井底，并从井下中央变电所敷设至采区变电所。
两根电力电缆型号为GWLD-MYJV22
3×95mm2
，电缆外径64.6mm，每根长700米，重5215Kg。
二、施工准备：
1、人员组织
名称
钳工
电工
电焊工
起重工
安检员
技术员
技术经理
项目经理
合计
人数
2
4
2
4
1
3
1
1
18
2、矿用平板车的加工
根据电缆的长度和罐笼的内部空间尺寸，需对矿用平板车进行加工修改，在平板车上焊接一4000×1300×1400（单位mm）的框架，立
柱用四根1400mm的［100槽钢，槽钢之间用∠50×50×5的角钢连接，所有连接部分要焊接牢靠，焊缝达到被焊件的最小厚度。
3、工器具明细表
序号
器材名称
规格
单位
数量
1
扳手
10寸
把
2
2
焊具
套
1
3
割具
氧气、乙炔、割枪、表等套
1
4
大锤
把
1
5
矿用平板车
台
1
6
铁丝
米
20
7
汽车吊
12T
台
1
8
电缆滚筒支座
副
1
三、施工方案：
根据工程进度及施工现场情况，为确保安全施工特制定本施工方案：
1、电缆下放
用汽车吊先将任意的一盘电缆吊放至滚筒支座上，穿上滚轴，使滚轴两端尽量在同一水平面上。
拉动电缆、转动电缆滚筒，当电缆的头端到达平板车上时，将电缆的头端用铁丝捆绑在平板车立柱上，然后沿着框架内侧边缘盘电缆，由外向里盘5圈，每圈电缆之间尽量排列紧密，第一层盘完后由里向外盘第二层，依次类推，直至电缆盘完，最后将电缆的末端捆绑在矿车立柱上。
在盘电缆时要缓慢转动滚筒，采取必要的刹车措施。
将平板车从副井井口北面的出车侧推入到宽罐
笼的下层罐内，保持矿车距两边的罐道距离一致，用木塞将矿车车轮塞紧，防止矿车发生滑动。
当矿车下放至井底时从出车侧用推车机将矿车缓慢推出，在推矿车时用棕绳对矿车进行后留，严禁有人员站在矿车的正前方，矿车推出罐笼后停放在不影响其他矿车运行的地方。
同样方法下放第二根电缆。
2、电缆敷设
将装电缆的矿车停放在距中央变电所硐室进口2米的位置，将矿车车轮用木塞塞紧，拉出电拉头沿巷道北面井壁敷设至井下中央变电所，到达接线位置时留够接线长度，剩余电缆一边向前推矿车一边沿巷道壁敷设电缆，直至电缆敷设至采区变电所。
如电缆有剩余，按照矿方要求盘放在指定地点。
四、安全注意事项：
1、施工前，应组织有关人员对施工现场进行全面检查，对所有吊具、索具、设备等全面检查，发现问题及时处理。
2、人员上下井时，必须遵守乘罐制度，听从把钩工指挥。
3、下井人员必须穿矿靴、戴矿用安全帽和矿灯。
4、在盘电缆和敷设电缆时严禁电缆刮伤，打死弯。
5、在敷设电缆时，因井下光线较暗，施工人员一定先看清路面再
走动。
6、施工中要听从指挥，精力集中，严禁打闹。
7、要害工种要持证上岗，非本工种人员不得擅自操作。
8、电缆盘好后要认真检查，确保无误后方可下放。
9、氧气、乙炔瓶要分开放置，间距不小于5米。
10、高空作业必须佩带合格的安全带并挂于可靠处。
