储氢罐置换操作方案-注水置换
制氢站储氢罐置换操作方案
编制：____________
安监：____________
批准：____________
年月日
制氢站储氢罐置换操作方案
1、隔离置换工作内容（以#1贮氢罐为例）
#1贮氢罐除盐水置换氢气
2、危险点分析与控制关键点
2.1危险点分析
2.1.1本次隔离置换主要危险点为制氢站#1贮氢罐入口门与分配盘至贮氢罐入口门氢气母管隔离、#1贮氢罐氢气排空时必须经过阻火器管路且缓慢排氢；
2.1.2氢气为无色无臭无味气体，具有易燃易爆特性，它是以燃烧、爆炸为主要特征的危险气体。一旦泄漏，便可逸散在空中迅速扩散，与空气形成爆炸混合物，且遇火爆炸燃烧后的火焰容易顺风迅速蔓延扩展。
2.1.3向氢罐内注水时，为防止注水过程带入罐内空气，应待注水连接管路满水排空后，再行带水连接注水管路；为防止注水流速过快产生较大的摩擦能量，应严格控制注水流速。2.2控制关键点
2.2.1#1储氢罐氢气排空，首先开启储氢罐排空一次阀通过阻火器向大气排放，当压力降至0.5公斤时，连接软管连接除盐水供水出口阀阀后支管，软管另一端对接至储氢罐排污阀后支管（不紧固），小流量开除盐水供水出口阀，待软管对接储氢罐排污后支管处有水排出，10分钟后（确认无空气）紧固软管与储氢罐排污阀后支管处，开启储氢罐底部排污一次阀、缓慢开启贮氢罐排空二次阀；
2.2.2#1储氢罐当排空二次阀出水后，关闭二次阀，继续充除盐水当压力表显示2公斤压力，再次开启储氢罐排空二次阀，有水溢出后关闭排空二次阀，关闭除盐水供水阀，关闭储氢罐排污一次阀，待48小时后允许其他操作；
2.2.3向储氢罐充除盐水过程中保证压力表一次门开启状态；
2.2.4向储氢罐充除盐水过程中保证压力变送器一次门开启状态；
2.2.5工作人员应了解氢系统的管路及设备，熟悉掌握氢系统气体置换规程，氢系统的气体置换必须严格按操作规程进行；
2.2.6氢系统检修时须使用专用防爆工具。对氢系统与其它系统连接的隔离阀或直通大气的隔离阀必须认真检查，如有必要应在试验台上进行水压试验，保证无泄漏；
2.2.7氢系统的表计管路必须认真清理，决不允许存在堵塞。氢系统设备检修后应进行气密性试验，且验收合格；
2.2.8当储氢罐内部除盐水排空后，断开储氢罐入口门至储氢罐连接法兰并加装堵板。
3、技术措施准备
3.1便携式氢气检漏仪表一块；
3.2便携式氢气纯度表一块；
3.3储氢罐排污门与除盐水供水阀支管之间连接软管一条，连接接头两个；
4、施工原则步序、具体置换操作票
4.1、施工原则步序
4.1.1确认准备条件充足；
4.1.2储氢罐排污门支管与除盐水供水阀支管连接正常；
4.1.3#1#2制氢机、#1#2氢压机停运，氢气缓冲罐进出口阀门关闭；
4.1.4#1#2#3#4储氢罐入口阀门关闭；
4.1.4各阀门开关状态符合置换要求；
4.1.5氢气排空；
4.1.6向储氢罐充除盐水；
4.1.7储氢罐充满除盐水后，关闭储氢罐排空二次阀，继续充除盐水升压至2公斤后，排空；
4.1.8储氢罐排空后，断开储氢罐入口门至储氢罐连接法兰并加装堵板；
4.1.9检修施工；
4.1.10施工改造完毕，系统恢复至运行要求状态。
4.2储氢罐置换操作票
见附件
5、附件
附件1：制氢站氢气系统图

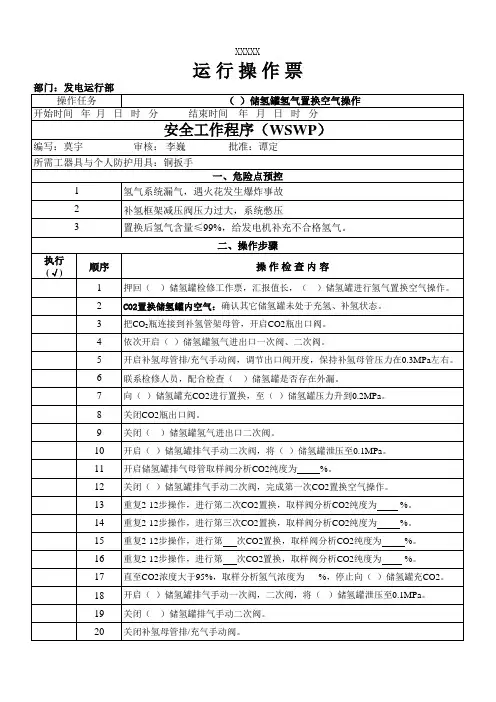

附件2：储氢罐置换操作票
