(最新)建筑照明设计讲义课件
合集下载
建筑照明设计PPT课件
安装在墙上，用来提高部分墙面亮度，主要以本身 的亮度和灯具附近表面的亮度，在墙上形成亮斑， 以打破一大片墙的单调气氛，对室内照度的增加多 大作用，故常用在一大片平坦的墙面上。也用于镜 子的两侧或上面，以照亮人又防止反射眩光。
（二）用灯具排成图案
用简单而风格一致的灯具排成图案，并与建 筑有机地配合取得装饰效果。
一般照明：是在工作场所内不考虑特殊的局部需 要，为照亮整体被照面而设置的照明装置。如图。
这种照明方式适合于对光 的投射方向没有特殊要求， 在工作面内没有特别需要 提高视度的工作点和工作 点很密或不固定的场所。
（二）局部照明：
局部照明：是在工作点附近专门为照亮工作点而 设置的照明装置。如图。
常设置在要求照度高或对光线方向性有特殊要求 处，但不允许单独使用局 部照明，因为会造成工作 点与周围环境间极大的亮 度对比，不利视觉工作。
光线扩散性极好，整个空间照度十分均匀，光线柔和， 阴影浅淡，甚至完全没有阴影；
消除了直接眩光，大大减弱了反射眩光。
发光天棚：由天窗发展而来，为了保持稳定的照明条件， 模仿天然采光的效果，在玻璃吊顶至天窗的夹层里装灯， 便构成发光天棚。
发光天棚的构造方法：一种是把灯直接安装在平整的楼 板下表面，然后用钢框架作成吊天棚的骨架，再铺上某 种扩散透光材料；另一种是为了提高光效率，使用反光 罩，使光线更集中地投到发光天棚的透光面上。如图。
工作照明可分为两类： 一类是以满足视觉工作要求为主的室内工作照明， 如工厂车间、学校等场所的照明，它主要是从功能 方面考虑； 另一类是以室内艺术环境观感为主的照明，如大型 门厅、休息厅等处的照明，这类照明除满足照明功 能外，还要强调艺术效果，以提供舒适的休息、娱 乐场所。
一、照明方式选择
建筑照明设计概述(ppt 110页)
建筑照明设计
第7章 建筑照明设计
7.1 基本概念 7.2 常见电光源 7.3 照明灯具分类及特性 7.4 照明的基本要求 7.5 照明的一般计算方法
第7章 建筑照明设计
本章要求：
了解常见的电光源；照明灯具的分类、人工照明标准；
理解光源的度量与单位；灯具布置和要求；
掌握常见的电光源的特性参数与选择；照明灯具的主 要特性和照明质量的衡量指标；掌握照明计算中的利 用系数法。
照明电光源的具体分类见下页图：
热辐射光源 （白炽灯）
普通白炽灯 卤钨灯
气体放电 光源
低压气体放电灯
高压气体放电灯
荧光灯
低压钠灯 高压汞灯
金属卤化物灯 高压钠灯 氙灯
二、常用电光源
1.白炽灯
（1）构造、原理
白炽灯是第一代光源， 它由玻壳、灯丝、芯柱、 灯头等组成，它将灯丝加 热到白炽的程度，利用热 辐射发出可见光。 （2）特点 优点：构造简单、使用方便、显色性好、可调光、
• 应急照明 是供人员安全疏散用的事故照明。 应在下列场所采用：
• 工作人数超过60人的生产车间，或当工作照明 熄灭后由于生产继续进行或人员通行容易发生 事故的地方；工作人数超过50人的生产车间或 影剧院、大礼堂等公共场所；供人员往外疏散 的通行房间、楼梯、太平门等处。
• 应急灯应涂成红色或注上箭头，文字说明等标 记。
• （2）专用彩灯 是满足各种专门需要的气氛照 明。如喷泉照明、舞池照明等
7.2 常见电光源
7.2.1 常见电光源 一、电光源的种类 按其工作原理分为两大类
（一）热辐射光源 利用电能使物体加热到白炽的程度而发光
的光源，如白炽灯、卤钨灯 （二）气体放电光源
利用气体或蒸气的放电而发光的光源，如 荧光灯、荧光高压汞灯等了。
第7章 建筑照明设计
7.1 基本概念 7.2 常见电光源 7.3 照明灯具分类及特性 7.4 照明的基本要求 7.5 照明的一般计算方法
第7章 建筑照明设计
本章要求：
了解常见的电光源；照明灯具的分类、人工照明标准；
理解光源的度量与单位；灯具布置和要求；
掌握常见的电光源的特性参数与选择；照明灯具的主 要特性和照明质量的衡量指标；掌握照明计算中的利 用系数法。
照明电光源的具体分类见下页图：
热辐射光源 （白炽灯）
普通白炽灯 卤钨灯
气体放电 光源
低压气体放电灯
高压气体放电灯
荧光灯
低压钠灯 高压汞灯
金属卤化物灯 高压钠灯 氙灯
二、常用电光源
1.白炽灯
（1）构造、原理
白炽灯是第一代光源， 它由玻壳、灯丝、芯柱、 灯头等组成，它将灯丝加 热到白炽的程度，利用热 辐射发出可见光。 （2）特点 优点：构造简单、使用方便、显色性好、可调光、
• 应急照明 是供人员安全疏散用的事故照明。 应在下列场所采用：
• 工作人数超过60人的生产车间，或当工作照明 熄灭后由于生产继续进行或人员通行容易发生 事故的地方；工作人数超过50人的生产车间或 影剧院、大礼堂等公共场所；供人员往外疏散 的通行房间、楼梯、太平门等处。
• 应急灯应涂成红色或注上箭头，文字说明等标 记。
• （2）专用彩灯 是满足各种专门需要的气氛照 明。如喷泉照明、舞池照明等
7.2 常见电光源
7.2.1 常见电光源 一、电光源的种类 按其工作原理分为两大类
（一）热辐射光源 利用电能使物体加热到白炽的程度而发光
的光源，如白炽灯、卤钨灯 （二）气体放电光源
利用气体或蒸气的放电而发光的光源，如 荧光灯、荧光高压汞灯等了。
《建筑照明》 (2)幻灯片PPT
混光照明———一般照明和局部照明的混合体； 对于工作位置视觉要求较高，且 对照射方向有特殊要求的场所， 往往采用混光照明方式。
§2.1 建筑照明的基本概念
三、电光源 • 1 电光源的种类
（1）热辐射光源：白炽灯和卤钨灯 • （2）气体放电：荧光灯、高压气体放电灯
（躲藏） • （3）电致发光光源：LED • （4）激光发光光源
可见光在波谱范围内仅占极小的比例。
◆任何物体只要能发出（380~780）NM波长的辐射能就可以用于 采
光——光源的形成。
◆辐射能在传播过程中，不同波长的可见光会引起人的视觉不同的色感
觉，将依次展现出不同的颜色.
第一章 光的性质
§2.1 建筑照明的基本概念
第一章 光的特性
10-7 nm
380 780nm
★照度是用来表达被照面上光的强弱的，判别被照物
上的照
明情况。
★ E= φ/A 单位：勒克司（Lx）
★ 1Lx表示在1M2面积上均匀分布1Lm光通量的照 度值。
§2.1 建筑照明的基本概念
常见照度
第一章 光的特
晴朗满月夜
0。2 Lx
白天良好采光100--500 Lx
晴天室外太阳散射 1000 Lx
中午太阳直射 10万 Lx
可见光
波谱曲线图
F （n 1014n mm）
§2.1 建筑照明的基本概念
光视效率
主要是评价人体视觉对各种颜色的灵敏度。 ———— 用来度量辐射能所引起的视觉能力的 量
称为光谱光视效率。
人眼对波长为555nm的黄绿光感受效率最高，对 其 它波长的光感受效率比较低。
§2.1 建筑照明的基本概念
1光通量[φ]
3、照度是表征被照物接受光通强弱的物理量， 有着本质的区别。
§2.1 建筑照明的基本概念
三、电光源 • 1 电光源的种类
（1）热辐射光源：白炽灯和卤钨灯 • （2）气体放电：荧光灯、高压气体放电灯
（躲藏） • （3）电致发光光源：LED • （4）激光发光光源
可见光在波谱范围内仅占极小的比例。
◆任何物体只要能发出（380~780）NM波长的辐射能就可以用于 采
光——光源的形成。
◆辐射能在传播过程中，不同波长的可见光会引起人的视觉不同的色感
觉，将依次展现出不同的颜色.
第一章 光的性质
§2.1 建筑照明的基本概念
第一章 光的特性
10-7 nm
380 780nm
★照度是用来表达被照面上光的强弱的，判别被照物
上的照
明情况。
★ E= φ/A 单位：勒克司（Lx）
★ 1Lx表示在1M2面积上均匀分布1Lm光通量的照 度值。
§2.1 建筑照明的基本概念
常见照度
第一章 光的特
晴朗满月夜
0。2 Lx
白天良好采光100--500 Lx
晴天室外太阳散射 1000 Lx
中午太阳直射 10万 Lx
可见光
波谱曲线图
F （n 1014n mm）
§2.1 建筑照明的基本概念
光视效率
主要是评价人体视觉对各种颜色的灵敏度。 ———— 用来度量辐射能所引起的视觉能力的 量
称为光谱光视效率。
人眼对波长为555nm的黄绿光感受效率最高，对 其 它波长的光感受效率比较低。
§2.1 建筑照明的基本概念
1光通量[φ]
3、照度是表征被照物接受光通强弱的物理量， 有着本质的区别。
建筑照明设计介绍PPT课件( 66页)
三基色窄带荧光灯：光效90，显色指数85%以上。橙红 （611nm）、绿（543nm）、蓝（450nm），窄带谱 荧光粉。
其它形状荧光灯如图。
荧光灯线路如图。
荧光灯的性能参数受电压变化的影响较小，但它的光 效值随环境温度的变动而波动；另外开关次数对灯的 使用寿命（一般5000小时）也有较大影响。
常设置在要求照度高或对光线方向性有特殊要求 处，但不允许单独使用局 部照明，因为会造成工作 点与周围环境间极大的亮 度对比，不利视觉工作。
（三）混合照明：
混合照明：是在同一工作 场所，既设有一般照明解 决整个工作面的均匀照明， 又有局部照明以满足工作 点的高照度和光方向的要 求。如图。
二、照明标准及照度值的选择
节能的小型荧光灯 （紧凑型荧光灯） 如图SL灯和PL灯， 其性能见表。
（二）高压汞灯：
பைடு நூலகம்结构如图。
特点：发光呈蓝白色， 包括黄、绿、蓝色线 状光谱辐射，但缺乏 红色，所以一般照明用的高压汞灯均在外玻壳内壁 涂荧光粉以补充红色，改善灯的显色性。功率范围
在12520W 0之0间，光效约 50lm W，寿命 为 500h0 。
三、光源和灯具的选择
（一）光源的选择： 各种光源的适用场所见表
（二）灯具的选择： 灯具主要是根据照明场所的空间尺度和照度要求确定。
根据悬挂高度选择灯具的原则： 当悬挂高度为4-6m时，宜采用配罩型灯具； 当悬挂高度为6-12m时，宜采用搪瓷深罩型灯具； 当悬挂高度为12-30m时，宜采用镜面深罩型灯具； 有扩散罩的灯具，仅用于悬挂高度不能满足限制眩光的 工作地点以及对光照要求柔和的场所。
椭球形的反射面代替抛物面的改进。如图15-5。
二、气体放电光源
其它形状荧光灯如图。
荧光灯线路如图。
荧光灯的性能参数受电压变化的影响较小，但它的光 效值随环境温度的变动而波动；另外开关次数对灯的 使用寿命（一般5000小时）也有较大影响。
常设置在要求照度高或对光线方向性有特殊要求 处，但不允许单独使用局 部照明，因为会造成工作 点与周围环境间极大的亮 度对比，不利视觉工作。
（三）混合照明：
混合照明：是在同一工作 场所，既设有一般照明解 决整个工作面的均匀照明， 又有局部照明以满足工作 点的高照度和光方向的要 求。如图。
二、照明标准及照度值的选择
节能的小型荧光灯 （紧凑型荧光灯） 如图SL灯和PL灯， 其性能见表。
（二）高压汞灯：
பைடு நூலகம்结构如图。
特点：发光呈蓝白色， 包括黄、绿、蓝色线 状光谱辐射，但缺乏 红色，所以一般照明用的高压汞灯均在外玻壳内壁 涂荧光粉以补充红色，改善灯的显色性。功率范围
在12520W 0之0间，光效约 50lm W，寿命 为 500h0 。
三、光源和灯具的选择
（一）光源的选择： 各种光源的适用场所见表
（二）灯具的选择： 灯具主要是根据照明场所的空间尺度和照度要求确定。
根据悬挂高度选择灯具的原则： 当悬挂高度为4-6m时，宜采用配罩型灯具； 当悬挂高度为6-12m时，宜采用搪瓷深罩型灯具； 当悬挂高度为12-30m时，宜采用镜面深罩型灯具； 有扩散罩的灯具，仅用于悬挂高度不能满足限制眩光的 工作地点以及对光照要求柔和的场所。
椭球形的反射面代替抛物面的改进。如图15-5。
二、气体放电光源

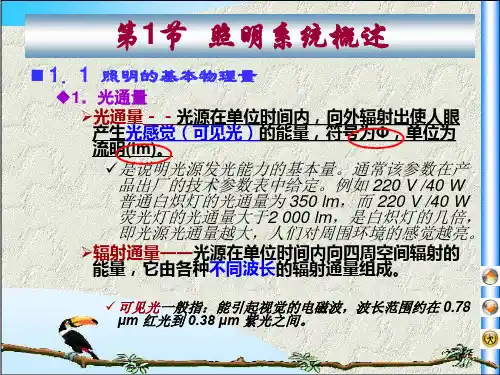

第4章建筑照明系统ppt课件
➢光源的显色指数――指在待测光源照射下的物体的 颜色．与在另一相近色温的黑体或日光参照光源照 射下相比，物体颜色相符合的程度。符号为Ra。
➢颜色失真越少，显色指数越高，光源的显色性好。 国际上规定参照光源的显色指数为100。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
3．照度
➢照度――被照物体表面单位面积接收到的光通量， 符号为E，单位为勒克司(lx)。
➢照度不考虑被照面的性质(反射、透射和吸收)、不 考虑观察者在哪个方向，因此它只表明被照物体上 光（被照射）的强弱，并不表示被照物体的明暗程 度。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
➢ 照度----是针对被照物而言的，表示被照面接受光通量的面密 度，用来鉴定被照面的照明情况；
➢ 亮度----表示发光体在视线方向单位面积上的发光强度，它表 明物体的明亮程度。
➢ 光源显色性和色温----是光源的两个重要颜色指标。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
4．亮度
➢亮度――光源在给定方向单位投影面积上的发光强 度。符号为L，单位：尼特(nt)。
➢人眼对明暗的感觉不是取决于物体上的照度，而是 取决于物体在眼睛视网膜上成像的照度。
➢“亮度”是衡量照明质量（明暗程度）的一个重要 依据。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
➢颜色失真越少，显色指数越高，光源的显色性好。 国际上规定参照光源的显色指数为100。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
3．照度
➢照度――被照物体表面单位面积接收到的光通量， 符号为E，单位为勒克司(lx)。
➢照度不考虑被照面的性质(反射、透射和吸收)、不 考虑观察者在哪个方向，因此它只表明被照物体上 光（被照射）的强弱，并不表示被照物体的明暗程 度。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
➢ 照度----是针对被照物而言的，表示被照面接受光通量的面密 度，用来鉴定被照面的照明情况；
➢ 亮度----表示发光体在视线方向单位面积上的发光强度，它表 明物体的明亮程度。
➢ 光源显色性和色温----是光源的两个重要颜色指标。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
4．亮度
➢亮度――光源在给定方向单位投影面积上的发光强 度。符号为L，单位：尼特(nt)。
➢人眼对明暗的感觉不是取决于物体上的照度，而是 取决于物体在眼睛视网膜上成像的照度。
➢“亮度”是衡量照明质量（明暗程度）的一个重要 依据。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
建筑照明设计课件
式中：Фe（λ）——光辐射体的功率波谱。
建筑照明设计
4.1.2 光的度量
光通量在法定的计量单位中是一个导出单位，即：1lm 的光通量等于发光强度为1cd（坎德拉）的均匀点光源在立 体角为1sr（球面度）的空间范围内发出的光的通量。
建筑照明设计
4.1.2 光的度量
2．发光强度（光强）
为了表示光源在空间各个方向上发出的光通量的不均匀性，
而提出发光强度的概念。发光强度是光源发出光通量的空间角密
度。如图4-4，空间中有一个点光源P向四周发出光线，从P向某个
方向取立体角dΩ，在此角内的光通量为dФV，则两者之比为此方
ቤተ መጻሕፍቲ ባይዱ
向上的发光强度IV，即：
IV
d V d
图4－4 点光源的发光强度示意图
建筑照明设计
4.1.2 光的度量
3．（光）亮度
具有一定面积的广光源，其上各处的发光强度可能是不同的，向各个方向 辐射的特性也是不一样的，为此引入光强面密度的概念。如图4-5，在发光体 上取面积dS，在与此面法线成θ角的方向上观视，这个方向上的亮度L定义为： 在此方向上的光强I与面积dS在该方向上的投影dS之比。即：
建筑照明设计
4.1.1光觉的特性
1．光的辐射
从物理学中“电磁波理论”的观点解释，光是一种携
带电磁辐射能量的电磁波，它能被人的眼睛所感知。人眼
能看到的那部分可见光只占电磁波波谱的很小一部分，如
图4-1所示。
由图6-1可看出，在可见光谱中不同波长的光对人眼
的刺激不同，表现为不同的颜色感觉。当波长在780～
第四章 建筑照明设计
4.1 照明技术的基本概念 4.2 常见电光源 4.3 照明灯具 4.4 照明种类和基本要求 4.5 电气照明计算
建筑照明设计
4.1.2 光的度量
光通量在法定的计量单位中是一个导出单位，即：1lm 的光通量等于发光强度为1cd（坎德拉）的均匀点光源在立 体角为1sr（球面度）的空间范围内发出的光的通量。
建筑照明设计
4.1.2 光的度量
2．发光强度（光强）
为了表示光源在空间各个方向上发出的光通量的不均匀性，
而提出发光强度的概念。发光强度是光源发出光通量的空间角密
度。如图4-4，空间中有一个点光源P向四周发出光线，从P向某个
方向取立体角dΩ，在此角内的光通量为dФV，则两者之比为此方
ቤተ መጻሕፍቲ ባይዱ
向上的发光强度IV，即：
IV
d V d
图4－4 点光源的发光强度示意图
建筑照明设计
4.1.2 光的度量
3．（光）亮度
具有一定面积的广光源，其上各处的发光强度可能是不同的，向各个方向 辐射的特性也是不一样的，为此引入光强面密度的概念。如图4-5，在发光体 上取面积dS，在与此面法线成θ角的方向上观视，这个方向上的亮度L定义为： 在此方向上的光强I与面积dS在该方向上的投影dS之比。即：
建筑照明设计
4.1.1光觉的特性
1．光的辐射
从物理学中“电磁波理论”的观点解释，光是一种携
带电磁辐射能量的电磁波，它能被人的眼睛所感知。人眼
能看到的那部分可见光只占电磁波波谱的很小一部分，如
图4-1所示。
由图6-1可看出，在可见光谱中不同波长的光对人眼
的刺激不同，表现为不同的颜色感觉。当波长在780～
第四章 建筑照明设计
4.1 照明技术的基本概念 4.2 常见电光源 4.3 照明灯具 4.4 照明种类和基本要求 4.5 电气照明计算
建筑电气照明设计ppt课件
电压闪变
u10 (afuf1)210 % 0
编辑版pppt
10
2、照明负荷分级 一级负荷、二级负荷、三级负荷
3、电压和供电方式的选择 1）在正常环境中，我国灯用电压一般为220V； 2）容易触及而又无防止触电措施的固定式或移动式灯具， 及在一些危险场合，使用电压不应超过24V； 3）手提行灯的电压一般采用36V，但在一些特定场合工 作时，供电电压不应超过12V； 4）由蓄电池供电时，割据容量、电源、使用要求等因素 分别采用220V、36V、24V、12V； 5）热力管道隧道和电缆隧道内的照明电压宜采用36V。
编辑版pppt
11
二、照明负荷计算
照明供电、配电系统是由许多用电器具和多个支路组 成，负荷计算应从系统末端开始，先确定每个用电器具的容 量，然后计算每条支路的计算负荷，再计算干线上的计算负 荷，最后计算进户线的计算负荷。
编辑版pppt
12
(一)需要系数法
1．确定设备容量Pe
1)对于白炽灯、卤钨灯等热辐射型电光源，其设备容 量是电光源的标称功率，即: Pe=Pn
光源种类 荧光灯
高压贡灯
高压钠灯
额定功率(W)
40 30
1000 400 250 125
250～400
功率因数cosφ
0.53 0.42
0.65 0.60 0.56 0.45
0.4
电感镇流器损耗 系数
0.2 0.26
0.05 0.05 0.11 0.25
0.18
低压钠灯
18～180
0.06
0.2～0.8
编辑０版.９pp～pt１
备注 单元式住宅,多数为每户两室,两室户内插座为6 ～8个, 装户表 一开间内１～２盏灯，2～3个插座 一开间内２盏灯，2～3个插座 一开间内２盏灯，2～3个插座 三开间内６～１１盏灯，１～２个插座
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
①合理的照度水平，并具有一定的均匀度
•照度是决定物体明亮程度的间接指标（直接指标为亮度）， 用它来评价工作方面上的光线是否充足比用亮度要方便得多。 因此在一般场合以照度水平作为照明质量最基本的技术指标 之一。 •由于在影响视力的因素方面，最重要的是被识别物体的尺 寸和它同背景亮度的对比程度，所以通常按照这两个指标把 视觉工作分成若干等级。 例如，把视觉工作分为粗糙、中等、精密、高度精密、极精 密、特别精密等；把亮度对比分为大、中、小等，然后规定 出对每个等级的照度要求。
• 照明分为自然照明（天然采光）和人工照明两大 类。电气照明由于具有灯光稳定，易于控制、调
节及安全、经济等优点，而成为现代人工照明中
应用最为广泛的一种照明方式。
• 电气照明在人们的生活和工作中是不可缺少的，
良好的照明度对提高工作效率、保证安全生产和 保护人们的视力等方面都有重要的作用。
• 随着现代化科学技术的发展，各种新型光源越来
•发光强度是指光源在某一特定方向上单位立体角
（单位球面度）内的光通量。
光源
I=Ф/
=S/r²
Ф
I = dФ/dω 1cd = 1lm/sr
式中： • dФ——光源在dω立体角内所辐射出的光通量(lm)； • dω——微小立体角(sr)，等于与之对应的封闭圆锥面 面积s与该球面半径r2比值。
越广泛地应用于各种民用建筑之中，为现代人们的
生活带来无穷乐趣。但各种不合理的电气照明设计，
也给人们日常生活带来诸多不便，被现今人们称之
为“光污染”。因此了解电气照明的基本概念，掌 握基本设计知识和方法，合理的设计电气照明，对 于建筑电气设计人员来说是非常重要的。
• 照明设计，特别是现代高层建筑的电气照明设计，
• 过高的亮度或强烈的亮度对比，则会引起眼睛的不 舒适，而造成视力下降，这种现象称为眩光。
• 在照明条件急剧变化的情况下，视觉过程需要适 应。 明适应：从黑暗中进入明亮的环境时，眼睛需2min 恢复视力。 暗适应：从明亮处进入暗的环境时，需要30-40min 恢复视力。
（2）明视照明的基本条件
•良好的光环境使人具有舒适感，反之，在恶劣的 照明条件下会使人感到不适，长时间后还会引起视 觉疲劳和全身疲劳，良好的明视需要具备以下几个 方面的条件： ①合理的照度水平，并具有一定的均匀度； ②适宜的亮度分布； ③必要的显色性； ④限制眩目作用。
（3）照度
• 照度是表示物体被照亮的程度的 物理量。 • 当光通量投射到物体表面时，可 以把表面照亮，照度就是照射到 物体表面的光通量Φ与物体表面 面积S的比值，即 E=Φ/S
自然光的照度估计
晴天太阳直射下
100000lx 10000lx 2000lx 200lx 20lx 0.2lx
晴天时背阴处 晴天时室内北窗 附近 晴天时室内中央 晴天时室内角落 月夜
光称为红外线，也称红外光。
•一个光源不断地向周围辐射能量，在辐射的能量 中，有一部分能量使人的视觉产生光的感觉。光 源在单位时间内，向周围空间辐射的使视觉产生 光感觉的能量的总和，称为光通量，用Φ表示，单 位是流明(lm)。
常用光源的光通量
光源种 类 光通量 （lm） 3.9×10
28
光源种 光通量 光源种类 类 （lm）
光通 光源种 量 类 （lm） 930 汞灯 400w
光通量 （lm）
太阳
钠灯 100w
9000
荧光灯 20w
9200
月亮
8×1016
白炽灯 100w
1038
荧光灯 40w
2200
汞灯 750w 荧光汞 灯 400w 荧光汞 灯 1000w
22500
蜡烛
11.3
白炽灯 15810 1KW
荧光灯 100w
• 照度的单位是勒克斯(lx)，面积的 单位是平方米(m2)。 • 若被照面积是1m2，照射的光通 量是1lm，则被照面上的照度就 是1lx。
（4）亮度
• 亮度是一个单位表面在某一方向上的光强密 度，它等于该方向上的发光强度和此方位所 看到发光面面积之比，用 L表示，单位为坎 德拉每平方米(cd／m2)，也称尼特(nt)。
•光通量说 明发光体 发出的光 能的光能 数量。
•亮度表示发光体单位表面积 上的发光强度，度 是表明发 光体在某 方向发出 的光通量 密度，它 表征了光 通量在空 间的分布 状况。
光通量、发光强度、照度 和亮度示意图
•照度表示被照面接受的光通 量密度，用来鉴定被照面的 照明情况。
与装饰工程有着密切韵关系，它不仅应用光学和电
学方面的知识，还涉及建筑学、生理学和美学等方
面，是一门综合性的技术。
7.1 基 本 概 念
7.1.1 光源的度量与单位 （1）光通量 • 人眼所感觉到的光是电磁波谱中很窄的一部分 ，它的波长范围约在380—760nm之间，这段波 长的电磁波称为可见光；波长在 10—380nm 之 间的光称紫外光；波长在780—34000nm之间的
7.1.2 光与视角 （1）光与视觉
• 人眼睛能否清楚地识别物体，与下列条件有关： 1.物体的明亮程度及其背景的亮度对比； 2.物体的颜色、色对比以及光的颜色； 3.物体的大小和视距的视角大小； 4.观察时间的长短。
•表明眼睛能识别细小物体程度的尺度称为视力。 • 视力：两个点若处在刚刚能识别出来的时候，那 么这两点到眼睛的连线的夹角θ 称为视角。其倒数 1/θ即为视力。
5000
21000
卤钨灯 500w
9750
电石灯
11.3
汞灯 250w
4900
52500
（2）发光强度（光强） •由于辐射发光体在空间发出的光通量不均匀，大小 也不相等，例如：同一个光源有、无灯罩被照面所 得到效果是不同的，故为了表示辐射体在不同方向 上光通量分布特性，需引进光通量的角密度概念， 即发光强度，简称光强。 •用符号I表示，单位是坎德拉(cd)。
建筑照明设计
第7章
7.1
7.2 7.3 7.4 7.5
建筑照明设计
基本概念
常见电光源 照明灯具分类及特性 照明的基本要求 照明的一般计算方法
第7章
本章要求：
建筑照明设计
了解常见的电光源；照明灯具的分类、人工照明标准； 理解光源的度量与单位；灯具布置和要求； 掌握常见的电光源的特性参数与选择；照明灯具的主 要特性和照明质量的衡量指标；掌握照明计算中的利 用系数法。
