电气施工图设计说明

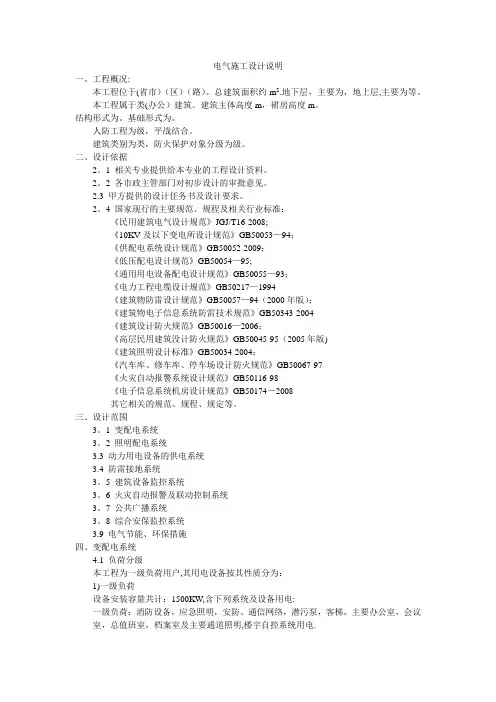

电气施工设计说明
电气施工设计说明一、工程概况:本工程位于(省市）（区）（路）。
总建筑面积约m2.地下层，主要为，地上层,主要为等。
本工程属于类(办公）建筑。
建筑主体高度m，裙房高度m。
结构形式为。
基础形式为。
人防工程为级，平战结合。
建筑类别为类，防火保护对象分级为级。
二、设计依据2。
1 相关专业提供给本专业的工程设计资料。
2。
2 各市政主管部门对初步设计的审批意见。
2.3 甲方提供的设计任务书及设计要求。
2。
4 国家现行的主要规范、规程及相关行业标准：《民用建筑电气设计规范》JGJ/T16-2008;《10KV及以下变电所设计规范》GB50053—94；《供配电系统设计规范》GB50052-2009；《低压配电设计规范》GB50054—95;《通用用电设备配电设计规范》GB50055—93；《电力工程电缆设计规范》GB50217—1994《建筑物防雷设计规范》GB50057—94（2000年版）；《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》GB50016—2006；《高层民用建筑没计防火规范》GB50045-95（2005年版)《建筑照明设计标准》GB50034-2004；《汽车库、修车库、停车场设计防火规范》GB50067-97《火灾自动报警系统设计规范》GB50116-98《电子信息系统机房设计规范》GB50174－2008其它相关的规范、规程、规定等。
三、设计范围3。
1 变配电系统3。
2 照明配电系统3.3 动力用电设备的供电系统3.4 防雷接地系统3。
5 建筑设备监控系统3。
6 火灾自动报警及联动控制系统3。
7 公共广播系统3。
8 综合安保监控系统3.9 电气节能、环保措施四、变配电系统4.1 负荷分级本工程为一级负荷用户,其用电设备按其性质分为：1)一级负荷设备安装容量共计：1500KW,含下列系统及设备用电:一级负荷：消防设备，应急照明，安防、通信网络，潜污泵，客梯，主要办公室，会议室，总值班室，档案室及主要通道照明,楼宇自控系统用电.2) 二级负荷：设备安装容量共计:1450KW，主要为其他普通照明、办公用电。
建筑电气施工图设计说明范本
建筑电气施工图设计说明一、设计依据1．建筑概况本工程位于____(省市)____(区)____(路)。
总建筑面积约____。
地下____层，主要为____，地上___层，主要为____。
本工程属于___类(办公)建筑。
建筑主体高度___m，裙房高度___。
构造形式为___。
根底形式为___。
建筑类别为___类，防火保护对象分级为___级。
2．关专业提供应本专业的工程设计资料。
3．各市政主管部门对初步设计的审批意见。
4．甲方提供的设计任务书及设计要求。
5．国家现行的主要标准、规程及相关行业标准："建筑照明设计标准"GB50034—2004："高层民用建筑设计防火标准"GB50045—95(2005年版)；"供配电系统设计标准"GB50052—2009："10kV及以下变电所设计标准"GB50053—94："低压配电设计标准"GB50054—2011："建筑物防雷设计标准"GB50057—2010："民用建筑电气设计标准"JGJ16—2008等。
二、设计范围1．本工程设计包括建立红线内的内容：10／0.4kV变、配电系统、电力配电系统、照明建筑物防雷、接地系统及平安。
2．与其他专业设计的分工〔1〕室外照明系统.由专业厂家设计，本设计仅预留电源。
〔2〕报告厅、多功能厅等的调光照明系统，本设计仅预留电源容量。
〔3〕有特殊设备的场所(例如洗衣机房、厨房等)，本设计仅预留配电箱并注明用电量。
〔4〕有特殊装修要求的场所，由室内装修设计负责进展照明平面的设计。
本设计将电源引至配电箱.预留并在平面图上注明装修照明容量。
〔5〕电源分界点为地下一屋高压配电室电源进线柜内进线开关的进线端。
高压电缆分界小室属城市供电部门负责设计，高压分界小室内设备由供电局选型。
本设计提供此线路进入本工程建立红线范围内的路径、高压分界小室位置。
电气专业施工图设计要点
电气专业施工图设计要点强电专业一、低压配电房及供电系统1、低压配电柜选用GCK型抽屉柜。
2、在设计配电房布置时，应尽量使变压器至低压柜的密集型母线最短及减少母线之间交叉。
3、低压柜的框架开关型号应比整定值大一级（供电局要求，以免招标后修改）。
4、配电房的布置、设备选型应周全考虑，配电房室内地面标高应比配电房外高（具体数值，按规范执行），从防水及防鼠方面考虑，配电房应考虑设门槛。
5、配电柜使用的断路器，建议采用失压延时跳闸的断路器，以避免雷电等引起的误动6、设计单位应对设备系统方案进行详细对比后，由甲乙双方协商确定最终方案。
如供电系统的接线方式及运行方式（应考虑到今后物业管理的运行费用）。
7、在选择配电房位置时，除按规范规定应考虑的各种因素外，还应考虑：当项目用地有明确的“居住”及“公共”等不同性质的用地时，在项目设计中应避免将居住建筑的设备用房，布置在“非居住用地上”。
8、为尽量减少低压柜的数量，请在低压供、配电系统设计时，尽量避免全部采用放射式供电的方式，应与其它供电方式综合考虑。
9、塑壳开关、框架开关、微型断路器的型号及品牌的选择，甲方将根据各项目阶段的市场情况及万科总部的招标情况进行确定。
请设计单位在设计阶段与甲方联系确定。
二、发电机房1、对给排水专业的要求（1）柴油发电机组产生的废气必须经过净化处理后方可排出，给排水专业在发电机房适当位置预留一定压力的给水接口。
（2）机房内设计废水排水明沟，柴油发电机的净化处理后的废水经排水明沟引出,明沟进出发电机房处须有防鼠措施。
2、对电气专业的要求在发电机房内应设双电源切换箱（市电、发电机电源），保证发电机房风机双电源供电，手动、自动切换启动，并且能实现在消防控制中心远程操作，保证该处风机供电的连续性。
三、公共部分1、给电视放大器箱、网络交换箱、可视对讲箱预留电源，特别是多层，弱电箱集中的位置应预留2-3个电源插座。
2、电表箱、电话交接箱、煤气抄表模块箱及对讲过线盒都为暗装，有线电视放大器箱也应尽量暗装，宽带网络交换机箱为明装，弱电系统箱体宜安装在楼梯间的下部空间隐蔽处。
某化工项目施工图电气设计说明
装置爆炸危险区域在厂区的分布详见《厂区爆炸危险区域分布图》（1127-70-ZT-08）。
五、10kV、10/0.4kV变配电系统
5.1供电电源
本工程供电电源从业主新建220kV变电站引来2路10kV电源，电源容量及可靠性可满足装置正常用电负荷需求。
5.2应急电源
七、电气照明
7.1照明电源及系统：
本工程在各主要工序内设置照明配电箱，负责该工序照明设备的供电。照明配电箱电源引自制氢变电所照明柜。部分引自工序内配电室低压配电柜。应急照明电源由柴油发电机提供。对办公楼、辅助楼等部分子项工序建筑室内应急照明采用自带蓄电池的荧光灯。部分需要连续照明的生产装置场所亦采用自带蓄电池灯具，以保证停电后柴油发电机起动前的持续照明。
本工程2路10kV电源正常时同时工作，互为备用。任意一路停电时另外一路均可承担装置的全部负荷。由于2路电源均取自同一变电所，无法满足装置内一级负荷要求，故需增设柴油发电机作为装置内一级用电负荷的应急电源。
柴油发电机根据一级负荷容量选择为600kW。
装置内的其他重要负荷（DCS控制系统用电）采用UPS供电，照明电源均取引自柴油发电机母线段，正常时由2#主变压器提供电源，当2路电源均消失时柴油发电机自动启动，提供应急照明电源。
XXX公司焦炉煤气制氢装置
工程号：XXXX工程
设计阶段：施工图
图号：
校核
审核
日期
一、工程概况
本项目拟建地位于XXXX。
XX装置为全新建，含气柜、压缩厂房、PSA变压吸附以及综合楼等8个分工序。各子项工序在装置中相对位置详见本工程总平面图。
二、设计依据
2.1(甲方)与(乙方)共同签定的《设计合同书》。
建筑电气施工图设计说明
建筑电气施工 图设计说明一、建筑概况及总体说明工 程名称：浩创 -达观上院建设单位：惠州市宏诚实业开发有限公司 本工 程为： 1.建设地点：惠州市仲恺2.建筑层数：地上 29层；建筑高度： 90.2m ，地下 2层22建筑基底面积： 3365.24m ，总建筑面积： 62126.58m3.建筑耐火等级一级二、设计依据：1、相关专业提供给本专业 的工 程设计资料2、建设方提供 的有关职能部门认定 的工 程设计资料，建设方设计要求；3、本工 程采用 的主要标准及规范：《供配电系统设计规范》 GB 50052-2009 《20kV 及以下变电所设计规范》 GB 50053-2013 《电力工 程电缆设计规范》GB 50217-2007《低压配电设计规范》 GB 50054-2011 JGJ 16-2008(电气 )》(2009 ) 《民用建筑电气设计规范》《全国民用建筑工 程设计技术措施《建筑照明设计标准》 GB 50034-2013 《建筑设计防火规范》 GB 50016-2019《人民防空地下室设计规范》 《人民防空工 程设计防火规范》GB 50038-2005 GB 50098-2009 《建筑物防雷设计规范》 GB 50057-2010 《有线电视系统工 程技术规范》GB 50200-94《建筑与建筑群综合布线系统工 程设计规范》 GB50311-2007 《建筑物电子信息系统防雷技术规范》《消防安全疏散标志设计、施工 及验收规范》《汽车库、修车库、停车场设计防火规范》GB 50343-2012DBJ/T15-42-2005GB 50067-2019《火灾自动报警系统设计规范》 GB 500116-2013 《住宅设计规范》 GB 50096-2011《建筑机电工 程抗震设计规范《住宅建筑规范》GB50981-2019三、设计范围：1、本设计负责红线范围内 的建筑内电气设计及室外电气管网设计2、精装修区域 的照明设计由建设方另行委托其他设计公司负责，本设计负责精装修区域 的 电源预留及相关 的协调配合工 作。
2024建筑电气施工图完整版解析
建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。
它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。
电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。
电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。
电气工程的施工质量直接影响建筑物的使用寿命和维护成本。
电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。
建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。
如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。
设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。
02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。
说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。
供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。
平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。
设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。
接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。
03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。
01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。
02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。
电气专业施工图设计任务书
电气专业施工图设计任务书第一章设计范围及标准1.1 设计范围：a）照明、动力配电等全部强电系统与平面设计；b）防雷接地设计；c）消防报警系统与平面设计；d）弱电（电话、电视、宽带等）系统与平面设计；e）强弱电系统的总图平面及系统设计；f）安防系统（楼宇对讲，户内安防，视频监控）与平面设计，电梯五方对讲；g）智能化系统要求提供各子系统的系统图和平面图、总图（弱电总图应综合各个弱电子系统，明确各子系统布点位置及弱电外网综合管线）。
1.2 上述内容的设备、管线须采用统一的编号方法进行标注。
按经济、安全、实用原则进行设计，并有设备材料表和强弱电线缆选型表，电缆进线一览表，表明电缆的始端、终端、型号、规格、数量等。
1.3 设计标准：电气设计应满足国家及当地审查机构的强制性要求，无强制要求的部分，按集团标准要求执行。
第二章基本要求2.1 必须严格执行规范中的强制性条文，不得有任何违反。
2.2 图纸绘制深度除了满足国家和地方相关规定外，还需提供以下文件：a）电气设计计算书：（变压器容量计算、电缆选择、开关选择等）b）电气设计指标:(户型统计、负荷统计表等)c）主要电气材料设备表2.3 供配电系统应合理、优化，设计应兼顾质量与成本。
2.4 本任务书和增补内容与当地标准或习惯做法相冲突时，设计人员应向与设计研发部反馈意见，及时沟通后处理。
2.5 电气最终平面图需与土建最终平面图完全一致。
2.6 可暂定产品设计品牌，应以兼顾大多数厂家产品为准，设计说明中注明实际采用由建设单位后期招标确定。
2.7 设计单位在设计计算中，主要系数取值应根据具体情况，尽可能向有利成本取值。
2.8 不得按建筑套型出图，应按建筑组合平面出图。
地库电气出图需附上防火分区示意图、人防单元划分示意图，防火分区分界线需在平面图显示。
电气管线穿越人防墙等位置需要按照人防要求在电气图纸上注明做法。
电气留洞需注明封堵做法。
2.9 电气设备用房对其他专业的要求（例如对地面标准、对通风等要求）应在图纸说明中注明。
电力工程(土建)施工图设计说明
电力工程(土建)施工图设计说明1设计依据1.1设计合同我院与业主单位签订的设计合同。
1.2相关规范、标准1.2.1《城市工程管线综合规划规范》(GB50289-2016)1. 2.2《城市电力规划规范》(GB/T50293-2014)1.1. 3《城市电力电缆线路设计技术规定》(DL/T5221-2016)1.2. 4《电力工程电缆设计规范》(GB50217-2016)1.3. 5低压配电没计规范》(GB50054-2011)1.4. 6国标图集《35KV及以下电缆敷设》(94D101-5)1.5. 7国标图集《电力电缆井设计与安装》(07SD101-8)1.6. 8国标图集《地沟及盖板》02J3311.2.9《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)1.2.10《电气装置安装工程电缆线路施工及验收规范》(GB50168-2016)1.3工程设计资料1.3.1 《丰都峡南溪2号路、3号路建设工程总承包(EPC)》施工图设计文件132业主提供的1：500地形图1.3.3 业主提供的其他相关资料2工程概况及设计范围1.1工程概况本工程共计1条路，位于丰都县峡南溪区域：拟建4号路总里程308.341m,路幅宽度14m,双向两车道，为城市支路,设计速度20KmΛu 2.2设计范围本次设计范围主要为4号路范围内电力(土建)设计。
电力采用电力排管敷设。
3电力土建工程2.1电力新建根据前期方案，本次设计采用电力排管形式，单侧布置于道路右侧人行道下，电力排管中心距路绿石2.7m。
电力排管规模：12孔，间隔150〜20Om处设置12孔排管过街，具体布置位置详见《电力管线标准横断面图》。
2.2电力排管(1)电力排管采用高压电力电缆管(PVC-C电力护套管材)，规格为Φ169X8,采用弹性密封橡胶圈承插式连接，管材应符合《埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管》(QB/T2479-2005)的要求，并使用配套管枕。
建筑电气施工图PPT优秀课件
电力系统的组成
包括发电、输电、变电、 配电和用电五个环节，以 及相应的控制和保护系统 。
电力系统的重要性
是现代社会的重要基础设 施，关系到国计民生和经 济发展。
电气设备分类及功能
一次设备
电气设备的功能
直接参与生产、变换、传输、分配和 使用电能的设备，如发电机、变压器 、开关设备等。
实现电能的生产、传输、分配和使用 ，保证电力系统的安全、稳定和经济 运行。
系统图
用图形符号表示动力系统的组成和 连接关系，包括供电电源、配电装 置、电力线路、用电设备等。
平面图
表示电气设备在建筑物平面上的布置 和安装位置，包括配电室、控制室、 电缆沟等。
接线图
表示电气设备之间的接线关系和接 线方式，包括端子排接线图、电缆 接线图等。
安装图
表示电气设备的安装尺寸、安装方 式和安装要求，包括设备基础图、 设备安装详图等。
弱电系统施工图解读示例
施工图纸目录
列出所有施工图纸的名称、编号和页码，方 便查阅和管理。
设计说明
对弱电系统的设计理念、原则、方法等进行详 细说明，帮助理解设计意图。
系统图
用图形符号表示弱电系统的组成要素、连接关系 和信号流向，直观展示系统整体架构。
平面图
用线条和图形表示弱电设备在建筑物内的平面布置 情况，包括设备位置、线缆走向等。
识别线路和导线的表示方法
02
掌握线路和导线的颜色、线型、线宽等表示方法，以便正确理
解电气连接关系。
识别安装方式和标注
03
了解电气设备和元件的安装方式、标注方法和标注内容，以便
正确安装和调试。
常见问题及解决方法
问题一
图纸中设备或元件的符号不认识。
电气施工图设计说明
二、设计范围1、照明配电系统；2、普通照明和插座；3、综合布线系统：（综合布线为初步方案，仅供参考）4、由于业主方未提供完整的原电气设计资料，故本次设计室内强电配电箱和弱电配线箱的位置只作参考，室内配电箱和弱电配线箱按原施工安装好的位置不变；电气回路及开关、插座、弱电插座按我方图纸要求施工；三、220/380V配电系统1、负荷分类：本工程按三级负荷要求供电。
四、计量方式：1、每户均设单相电表，在每层公共走道处强电井处，采用集中式电表箱安装计量。
五、照明系统：普通照明系统1、正常照明、插座分别由不同的支路供电，正常照明为单相三线，导线为WDZ-BYJ-3*2.5/PC20；普通插座为单相三线，均为WDZ-3*2.5/PC20，空调电源为单相三线，导线为WDZ-BYJ-3*2.5/PC20。
所有插座回路（空调插座除外）低于2.4m的回路均设剩余电流断路器保护。
六、设备选择及安装：1、照明配电箱为暗装：安装高度标准为底边距地1.8m。
弱点配线箱暗装高度0.3-0.5m。
2、照明开关、插座均为暗装，均为250V，10A。
普通插座均为单相两孔+三孔安全型插座。
冰箱、热水器插座用三级安全型插座，洗衣机采用带开关型三级安全型插座，潮湿处插座选用防水型，插座安装除注明外（注明标高的插座安装高度应根据实际采购的家具高度高出0.1m处安装），其它均为底边距地0.3m，所有插座底边距地1.8m以下时应采用带安全门的产品。
所有卫生间插座及开关均安装在二区以外，开关安装高度除注明外，开关底边距地1.3m，距门框0.2m。
七、电缆、导线的选型及敷设1、室内布管穿线尽量利用原有可利用的管线；2、室内线路均采用WDZ-BYJ-450/750V无卤低烟聚氨乙烯绝缘铜芯导线。
3、平面图中所有回路均按回路单独穿管，不同支路不应共管敷设：PC穿阻燃聚氯乙烯管敷设：MR穿金属线槽敷设。
4、线路敷设方式标注说明：SC 穿镀锌焊接钢管敷设：MT 穿KBG管敷设；PC 穿阻燃聚氯乙烯管敷设；MR 穿金属线槽敷设。
10kV变电站工程电气一次部分施工图设计说明书
10kV变电站工程电气一次部分施工图设计说明书1 工程概述1.1 设计依据1.1.1 《设计任务委托书》。
1.1.2 用户提供设计资料。
1.1.3 天津市电力公司有关文件及国家规程、规范：《供配电系统设计规范》 GB 50052-2009；《20kV及以下变电所设计规范》 GB 50053-2013；《低压配电设计规范》GB 50054-2011；《3~110kV高压配电装置设计规范》GB50060-2008；《并联电容器装置设计规范》 GB 50227-2017；《交流电气装置的过电压保护和绝缘配合设计规范》 GB/T 50064-2014；《交流电气装置的接地设计规范》 GB 50065-2011；《电力工程电缆设计标准》GB 50217-2018；《电力装置电测量仪表装置设计规范》 GB/T50063-2017；《电力装置的继电保护和自动装置设计规范》 GB/T 50062-2008；《继电保护和安全自动装置技术规程》 GB/T 14285-2006；《火力发电厂、变电站二次接线设计技术规程》 DL/T 5136-2012；《火力发电厂与变电站设计防火规范》 GB50229-2006；《地区电网调度自动化设计技术规程》 DL5002-2005；《建筑物防雷设计规范》GB 50057-2010；《国家电网公司电力系统无功补偿配置技术原则》；天津市电力公司，2018年10月，《天津电网规划设计技术原则》；《天津市10kV及以下配电网建设与改造技术原则》；《天津市电力公司10kV及以下配电网工程典型设计》2017年版；以上规范版本以最新版为准。
1.2 工程概况1.2.1 工程概述建1座10kV变电站，变电站为食堂及附属用房电力设施提供电源供电，建筑耐火等级为二级。
设计使用年限为50年，抗震设防烈度为8度。
1.2.2 建设规模本期工程为北校区地块内新建10kV变电站一座,变电站主要为本工程新建食堂单体建筑供电，位于食堂建筑首层东北角（与建筑物合建），装机容量为：2500kVA（2x1250kVA），双电源供电，电压等级为10/0.4kV。
某地敬老院电气设计施工图（含设计说明）
电气施工图设计说明
电气施工图设计说明一、建筑概况本工程位于（），（）路与（）路交叉口（）。
建筑面积（m2）。
地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。
建筑主体高度（M），裙房高度（M）。
结构形式为（），基础为（），楼板厚（mm），垫层厚（mm）。
二、设计依据1.各市政主管部门对初步设计的审批意见；2.甲方设计任务书及设计要求；3.《民用建筑电气设计规范》JGJ/T16-92；4.《10KV及以下变电所设计规范》GB50053-94；5.《供配电系统设计规范》GB50052-95；6.《低压配电设计规范》GB50054-957.《建筑物防雷设计规范》GB50057-94；（2000年版）8.《高层民用建筑设计防火规范》GB50045-95；（2001年版）9.《人民防空地下室设计规范》GB50038-94；10.其它有关国家及地方的现行规范，规范；11.各专业提供的设计资料；三、设计范围本设计包括红线内的以下内容：1.高、低压配电系统；2.电力配电系统；3.照明配电系统；4.楼宇自控系统；5.防雷及接地系统；6.人防工程；7.室外照明系统（与专业厂家配合）；8.报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）；9.有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱；10.根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。
11.本工程电源分界点在高压进线柜处。
四、供电设计1.本工程负荷等级为（）级。
2.本工程从（）及（）引来两路10kv高压电源，每路均能承担本工程全部负荷。
两路高压电源同时工作，互为备用。
3.10kv高压电源引至设在本工程（）层的分界室。
变配电所设在地下（）层。
高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）AH，继电保护为定时限过流及速断保护。
电气专业施工图设计说明框架
电气专业施工图设计说明一、工程概况及照明设计范围1.1工程概况简要描述道路基本情况，明确道路等级、道路长度、道路分幅情况、路面材料等照明设计基础信息。
图1.1-1 图片格式表格格式表1.1-11.2设计范围应明确施工图设计所包括和不包括的工程项目及具体内容，阐述设计分界界面。
二、设计依据及采用标准规范2.1合同依据项目业主与设计单位签订的设计合同或设计委托书等。
2.2政府相关批复意见及相关文号叙述对上阶段设计的批复。
2.3采用标准规范逐项列出施工图设计采用的现行设计规范、规程、规定及施工验收标准等，并注明名称与版本号；同时对现行规范未涵盖的技术指标部分列出采用的参考标准和规范，并注明名称与版本号。
2.4对规范强制性条文执行情况应说明是否存在违反行业现行规范强制性条文的情形；对不符合现行强制性标准规定的，应特别说明“通过论证和制定了切实可行处置措施”并须将“按审批程序履行了报批手续”审批同意情况进行说明并列示审批证据。
三、对上阶段论证及审查意见的执行情况施工图设计阶段应对上阶段论证及审查情况进行详细说明，包括初步设计审查意见、相关行政等审查部门审查意见。
施工图正式实施版应对施工图审查单位意见的执行情况进行逐条说明。
四、供配电系统4.1负荷等级及供电电压4.2负荷计算以表格形式开列负荷计算情况。
主要数据包括总计算负荷、各供电区域计算负荷、各等级负责；本次设计负荷、预留负荷；需要系数；无功补偿容量；变压器容量等。
4.3供电电源及变压器选择应确定供电电源选择；分区供电情况、变电所型式、变电所布置、变压器型式；备用电源、主供电源与备用电源切换等。
4.4配电方式（供电半径、电压降等）应确定配电方式、最大供电半径、最大电压降等技术参数。
4.5无功补偿应确定无功功率因数限值，无功补偿容量及分组。
4.6电能计量等应确定电能计量方式、计量点选择等。
五、照明系统5.1主要设计标准和参数应明确照明功率密度、平均照度、照度均匀度、眩光限制阈值增量、环境比；宜列出平均亮度、亮度总均匀度、亮度纵向均匀度；各参数应明确标准值和计算值并以表格形式开列。
建筑工程电气施工图设计任务书范本
建筑工程电气施工图设计任务书范本2、设计说明：工程设计概况完整、无误，设计依据引用正确；图例符号、主要设备材料表、设备及线路编号、安装方式等完整、清楚。
3、电气总平面图：各种强、弱电接口应与项目周边市政管网布置相匹配；应根据各专业管线图纸进行管线综合，设计内容不应有缺项。
4、变配电室：高低压配电系统图、变配电室电气平面、平剖面图完整；设置能满足供电部门要求和发包人内部核算要求的电能计量装置；屏蔽、降噪措施明确。
5、发电机房：机组选型要求明确；机房电气平面、剖面、配电系统图完整；降噪措施明确；预留设备运输、安装条件。
6、强电系统：配电箱（或控制箱）系统图应标明箱体编号、回路编号、回路相别、回路负荷名称及容量、线路敷设方式、负荷计算参数等；配电箱（或控制箱）系统的断路器等元器件、管、线按通用型号或是发包人要求的品牌型号设计；各种风机、水泵、照明等设备的二次控制原理图纸应提供完整；应提供配电系统竖向干线示意图。
7、强电平面：干线平面布置图应标注各回路对应的箱体及线路编号；灯具、开关、插座布置，并应标注各回路对应的箱体及线路编号，重要空间应提供照度计算参数；应根据设备布置提供电气竖井大样图。
8、消防系统及平面：消防报警及联动系统图应明确各种设备具体接线方式方法（包括对智能化安防系统等的联动控制）；消防报警及联动系统平面图应包括所有报警设备。
9、弱电系统及平面：电视、通信、智能化，根据发包人要求配置系统；电视、通信、智能化，按专业出平面图。
10、防雷接地平面：相关说明、设计图纸（包括各机房、卫生间的等电位联结）。
11、计算书：用电设备负荷计算、变压器选型计算、安保负荷及发电机选型计算、电缆选型计算、系统短路电流计算、防雷类别计算及避雷针保护范围计算。
12、所有图纸共性要求：图纸图签各栏填写完善正确，各级签署齐全，图名与图纸内容相符；设计范围与合同约定相一致；设计要求（负荷级别及电源、动力及照明配电、线缆选型及敷设、设备安装、防雷及接地、等电位联结、人防电气设计、消防报警及联动、弱电系统等）完整、明确；电气节能设计专项完整；相关专业的技术接口要求、对承包商深化设计图纸的审核要求明确。
某地区厂房电气施工图(含设计说明)
某六层住宅电气设计施工图（含说明）
强电施工图设计说明
强电施工图设计说明一、项目概况本项目位于_____,东临_____，西临_____，南临_____，北临_____。
是由综合商业、_____栋高层办公楼、_____栋高层公寓组成的大型商业综合体。
总用地面积_____m2，总建筑面积_____m2，其中地上建筑面积_____m2，地下建筑面积_____m2，人防面积_____㎡.本项目地下_____层，地下部分包含有:局部商业、机动车停车库（停车位_____个）、设备房及人防用房。
商业_____层，裙房高度_____m,建筑面积_____m2；办公楼（）层，高度_____m,建筑面积_____m2；公寓( ）层，高度（ )m，建筑面积_____m2。
结构形式为_____,基础形式为_____.建筑的耐火及防火等级为_____。
本设计为项目中的商业。
商业总建筑面积_____m2,其中自持商业建筑面积_____m2，可售商业建筑面积_____m2。
包括:(商业主力店、精品超市、餐饮、休闲娱乐等各种功能。
）二、设计依据1.其他专业提供给本专业的工程设计资料；2.业主所提供的设计任务书及有关市政条件，包括本项目之机电要求；3.各相关主管部门对初步设计阶段设计文件的批复意见；4.当地各主管部门的相关规定；5.《华润万象城、万象汇机电设计指引》（2015—11第2.1版）；6.国家现行的有关设计规范、规程及相关行业标准：1）《民用建筑电气设计规范》（JGJ 16—2008）2)《工程建设标准强制性条文（房屋建筑部分）》（2013年版)3)《建筑设计防火规范》（GB50016-2014）4）《人民防空工程设计防火规范》（GB50098-2009）5)《20KV及以下变电所设计规范》（GB50053-2013）6）《供配电系统设计规范》（GB50052-2009）7）《低压配电设计规范》（GB50054-2011)8）《建筑照明设计标准》(GB50034—2013)9）《建筑物防雷设计规范》（GB50057-2010)10）《建筑物电子信息系统防雷技术规范》（GB50343—2012)11)《通用用电设备配电设计规范》(GB50055—2011）12)《办公建筑设计规范》（JGJ 67—2006）13）《商店建筑设计规范》（JGJ48—2014）14）《电影院建筑设计规范》(JGJ58—2008）15）《电力装置的继电保护和自动装置设计规范》（GB50062-2008)16）《汽车库、修车库、停车场设计防火规范》(GB50067-2014）17）《人民防空地下室设计规范》(GB50038—2005)18)《公共建筑节能设计标准》（GB50189-2015）19）《电力工程电缆设计规范》（GB50217—2007)20）《民用建筑设计通则》（GB50352-2005）21）《无障碍设计规范》（GB 50763—2012）22）《智能建筑设计标准》（GB50314-2015）23）《爆炸危险环境电力装置设计规范》（GB50058—2014）24)《交流电气装置的接地设计规范》(GB/T50065-2011）25）《建筑内部装修设计防火规范》（GB50222—95(2001）26)《3～110KV高压配电装置设计规范》（GB50060-2008）27)《消防应急照明和疏散指示系统》（GB17945-2010）28)《民用建筑绿色设计规范》(JGJ／T 229-2010）29)《建筑电气工程施工质量验收规范》（GB 50303-2002)7.地方现行的有关设计规范、规程及标准：1)《XXXX》(XXXX）；注：需根据项目具体情况增加相关的设计规范，以上所列及项目无关的规范可删除。
太原工人北文化宫花园电气照明配电设计cad全套施工图（含设计说明）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气施工图设计说明
一、建筑概况
本工程位于北大未名生物工程集团园区内，园林景观树木、绿地美化装饰灯具及林间小路两侧的基本照明系统。
涉及面积（62274㎡）。
主要为：
1．园区最北端代征绿化带南面坡园林景观灯具布线安装、树木灌溉动力电源引入。
2．园区东门北侧园林景观树木装饰灯具、新修筑小路草坪灯的布线安装及园中湖心小桥处喷泉动力电源引入。
3．园区东门南侧园林景观树木装饰灯具、新修筑小路草坪灯的布线安装及园中湖心小桥处喷泉动力电源引入。
4．集团办公区正北方向园林景观树木装饰灯具的布线安装及动力电源引入。
5．集团办公区西南侧园林景观树木装饰灯具、新修筑小路草坪灯的布线安装及动力电源引入。
二、设计依据：
1.《民用建筑电气设计规范》JGJ/T16-92;
2.《10KV及以下变电所设计规范》GB50053-94;
3.《供配电系统设计规范》GB50052-95;
4.《低压配电设计规范》GB50054-95
5.《建筑物防雷设计规范》GB50057-94;（2000年版）
6.《高层民用建筑设计防火规范》GB50045-95;（2001年版）
7.其它有关国家及地方的现行规范，规范；
8．《等电位联结安装97SD567》。
.9.各专业提供的设计资料；
三、供电设计
1.本工程负荷等级为（三）级。
2.根据本工程从涉及面积较大而且比较分散的特点，本着最大限度的节约能耗和更加合理有效的利用原有资源的目的，供电电源拟分为三路设计；第一路园区最北端代征绿化带南面坡电源由园区北门护花神新建路灯配电备用电源引来60A，380v低压电源。
第二路园区东门北侧园林电源由车队宿舍门前（AL-4）配电箱内直接引入。
第三路集团办公区西南侧园林及正北方向园林均由办公区西侧球场处50平方电缆引入。
3.用电负荷
Pe=(100) kWPj=(96.976)kW (其中：照明（40.976）KW，电力（预留56）kW ，选用配电箱（4）台。
4.计费：低压设电力分表。
5.要求设备功率因数大于0.90。
本工程要求荧光灯，气体放电灯单灯就地补偿。
要求补偿后的功率因数大于0.90。
6.低压断路器要求运行开断能力在6KA以上，且设过载长延时、短路瞬时脱扣器，部分回路设失压脱扣器。
所有低压开关脱扣器额顶电流宜与开关的框架电流相同，且脱扣电流可调。
7.低压配系统采用放射式与树干式相结合的方式，对于路容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式；普通照明用插接母线供电。
四、电力配电、控制系统
1.本工程小于4kW的电动机采用直接启动方式；8kW以上电动机采用降压启动。
2．共新设两台配电箱，每台控制箱内配有一台微电脑时间控制器，所有电路均由时间控制器精准调控，可根据需要任意调整各个分支路开、闭时间。
3．接入原有配电箱的新增控制电路，仍延续原有控制方式。
4．.本工程所有控制箱均为非标产品，由生产厂家根据设计要求，完成原理图、接线图、盘面布置图、设备材料表，交物业设计专业人员审批签字后，方可订货、加工。
五、照明配电系统
1.光源：有现场要求的场所视场地灯具安装要求商定，一般场所为或其他节能型灯具。
光源显色指数Ra≥80,色温应在2500K~5000K之间。
所有灯具灯光均采用智能控制系统。
2.照度要求：走道不高于（50~100LX）
3.节能荧光灯、金属卤化物灯分别由不同的支路供电，灯具为单相三线制，（ZR-）YJV所有回路均设漏电断路器保护。
4. 安装具有金属外壳灯具灯体时，需增加一根PE线，平面图中不再标注。
5.室外立面照明、庭院特殊照明由专业厂家设计，设计部门人员配合。
6.各个低压配电柜按室外型明装设计，固定式开关，落地工安装，部分开关设分励脱扣器。
电缆由箱柜下方预留孔洞进出，柜下设电缆沟。
7．.插接母线选用三相五线密集型铜制母线（4+1型），.控制箱内开关均设分励脱扣装置。
插接母线终端头应封闭，并在适当位置加膨胀节。
8.水泵、风机等设备电源出线口的具体位置，以设备专业图纸为准。
9.与设备配套的控制箱、柜，订货前应与设计人员配合。
10．本工程初步拟设175W绿色金属卤化物灯184盏，草坪灯11W节能灯166盏，牛眼灯19盏，。
开关断路器27个，接触器2个，微电脑控制器2台。
六、电缆、导线的选型及敷设
1.低压电缆选用YJV-1KV交联聚氯乙烯绝缘，聚氯乙烯护套铜芯电力电缆。
2.低压出线电缆选用（ZR-）YJV-T-1KV交联聚氯乙烯绝缘，聚氯乙烯护套铜芯（A类、B类、C类阻燃）电力电缆，工作温度：90℃；，铺设在电缆沟内，视现场条件是指电缆井，井间距离应在50—100m范围内，穿越道路等存在重力的设施时，应穿镀锌钢管（SC）保护敷设。
3.本工程SC管均为镀锌钢管。
4.除水泵出线选用VV39型防水电缆外，其它均选用（ZR-）YJV -500V聚氯乙烯绝缘（阻燃）导线，穿镀锌钢管（SC）暗敷。
在草坪灯上的导线应采用回路塑料管（ZR-）BVV-500V型导线。
5.控制线为（VR-）KVV型电缆，与消防有关的控制线为NF-KVV耐火型电缆。
6.由主线路至灯具一段线路穿钢质（耐火）波纹管或普利卡管，
8.电缆π接或分支处，采用IPC绝缘穿刺线夹，以达到良好的电气接触及绝缘、防水、防腐蚀的要求。
9.所有穿过建筑物伸缩缝，沉降缝的管线应按《建筑电气安装工程图集》中有关的作法施工。
七、防雷、接地
1.本工程防雷等级为（二）类。
2.在室外配电箱采用Φ10镀锌圆钢或Φ32镀锌钢管作重复接地，每个配电箱垂直接地极不少于2根。
3.室外接地极距建筑物大于（15m）,距室外地面1m，用40X4镀锌扁钢连接成水平接地装置，垂直接地极为（Φ32镀锌钢管或Φ10镀锌圆钢），长2.5m，每5m设一根。
4.凡突出屋面的所有金属构件，如卫星天线基座、电视天线金属杆、金属通风管、屋顶风机等均应与避雷带可靠焊接。
5.室外接地凡焊接处均应刷沥青防腐。
6.本工程防雷接地极，要求接地电阻不大于4欧姆，实测不满足要求时，增设接地极。
7.凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。
8.本工程采用（TN-S）系统，其专用接地线（即PE线）的截面规定为：
当相线截面≤16m m2时PE线与相线相同。
当相线截面为16~35m m2时PE线为16m m2。
当相线截面>35m m2时PE线为相线截面的一半。
八、其它
1.凡与施工有关而又未说明之处，参见《建筑电气安装工程图集》，《建筑电气通用图集》施工，或与设计部门协商解决。
2.本工程所选设备、材料，必须具有国家级检测中心的测试合格证书；供电产品应具有进京入网许可证。
3.所有设备确定厂家后均需建设、施工、设计、监理四方进行技术交底。
4.根据国务院签发的《建设工程质量管理条例》
1）.本设计文件需报未名集团行政主管领导审查批准后，方可使用。
2）.建设方必须提供电源等市政原始资料，原始资料必须真实、准确、齐全。
3）.由建设单位采购建筑材料、建筑构件和设备，建设单位应当保证建筑材料、建筑构件和设备符合设计文件和合同的要求。
4）.施工单位必须按照工程设计图纸和施工技术标准施工，不得擅自修改工程设计，不得合偷工减料。
施工单位在施工过程中发现设计文件和图纸有差错，应当及时提出意见和建议。
5）.建设工程竣工验收时，必须具备设计单位签署的质量合格文件。
北大未名生物工程集团物业部设计
2010年10月20日。
