BGA
• 引线键合：粘接固化后用金丝球焊机将IC芯片上的焊 区与基板上的镀Ni-Au的焊区以金线相连；
• 模塑封装：用填有石英粉的环氧树脂模塑料进行模塑 包封，以保护芯片、焊接线和焊盘；
➢BGA封装工艺流程
• 倒装焊接
特点：倒装焊技术克服了引线键合焊盘中心距极限的问题； 在芯片的电源／地线分布设计上提供了更多的便利； 为高频率、大功率器件提供更完善的信号。
优点：焊点牢固、信号传输路径短、电源／地分布、I／O 密度高、封装体尺寸小、可靠性高等
缺点：由于凸点的制备是在前工序完成的，因而成本较高。
倒装焊的凸点是在圆片上形成的。在整个加工过程中，工 艺处理的是以圆片、芯片和基片方式进行的，它不是单点 操作，因而处理效率较高。
第二章 BGA 封装技术
1 2 3
BGA简介 BGA分类 BGA工艺流程
Contents
❖ BGA技术简介 BGA（Ball Grid Array）封装，即球栅阵列 （或焊球阵列）封装； 其外引线为焊球或焊凸点，它们成阵列分布 于封装基板的底部平面上 在基板上面装配大规模集成电路（LSI）芯 片，是LSI芯片的一种表面组装封装类型。
基板。HITCE-high thermal coefficient of expansion
②封装工艺流程
圆片凸点的制备→圆片切割→芯片倒装及回流焊→ 底部填充→导热脂、密封焊料的分配→封盖→装配 焊料球→回流焊→打标→分离→最终检查→测试→ 包装
焊球材料为低熔点共晶焊料合金63Sn37Pb，直径约1mm ，间距范围1.27-2.54mm，焊球与封装体底部的连接不需要 另外使用焊料。组装时焊球熔融，与PCB表面焊盘接合在一 起，呈现桶状。
BGA封装及分类
BGA封装及分类
网上资料整理收藏！！
BGA全称Ball Grid Array（球栅阵列封装），此技术为应用在集成电路上的一种表面黏着封装技术。
它具有高密度，优良的导热性以及更低的引脚电感等优点。
目前BGA封装主要有以下几类：
1. FBGA即Fine-Pitch BGA（细间距BGA），BGA锡球针脚密度更大，体积更小，容量更大，散热更好，更适合于内存与显存颗粒的封装。
2.MBGA则是FBGA技术在外观上的一种体现，即Micro BGA （微型BGA），跟FBGA实际上是一样的，只不过称呼的侧=重点不同，MBGA侧重于对外观的直接描述，FBGA侧重与对针脚的排列形式。
3.PBGA封装(PlasticBall Grid Array Package塑料焊球阵列封装)，它采用BT树脂／玻璃层压板作为基板，以塑料环氧模=塑混合物作为密封材料，焊球为共晶焊料63Sn37Pb或准共晶焊料62Sn36Pb2Ag 目前已有部分制造商使用无铅焊料，焊球=和封装体的连接不需要另外使用焊料。
有一些PBGA封装为腔体结构，分为腔体朝上和腔体朝下两种。
这种带腔体的PBGA是为了增强其散热性能，称之为热增强型BGA，简称EBGA，有的也称之为CPBGA腔体塑料焊球阵列。
4.UFBGA或UBGA：Ultra Fine Ball Grid Array，极精细BGA封装。
PCB封装最完整版(图解)
C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。

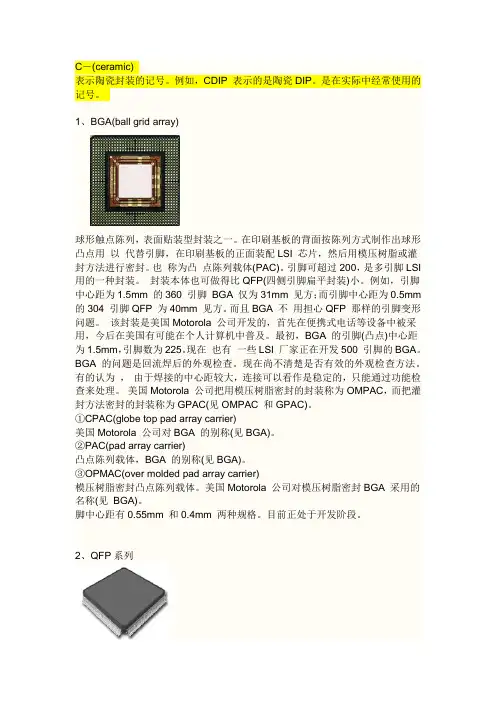

1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
①CPAC(globe top pad array carrier)美国Motorola 公司对BGA 的别称(见BGA)。
②PAC(pad array carrier)凸点陈列载体，BGA 的别称(见BGA)。
③OPMAC(over molded pad array carrier)模压树脂密封凸点陈列载体。
美国Motorola 公司对模压树脂密封BGA 采用的名称(见BGA)。
脚中心距有0.55mm 和0.4mm 两种规格。
目前正处于开发阶段。
2、QFP系列QFP(quad flat package)四侧引脚扁平封装。
芯片封装类型图解
芯片封装类型图解本文介绍了常见的集成电路封装形式，包括BGA、CPGA、FBGA、JLCC、LDCC、LQFP100L、PCDIP、PLCC、PPGA、PQFP、TQFP100L、TSBGA217L、TSOP、CSP、SIP、ZIP、S-DIP、SK-DIP、PGA、SOP、MSP和QFP等。
SIP是单列直插式封装，引脚在芯片单侧排列，与DIP基本相同。
ZIP是Z型引脚直插式封装，引脚比SIP粗短些，节距等特征也与DIP基本相同。
S-DIP是收缩双列直插式封装，引脚在芯片两侧排列，引脚节距为1.778mm，芯片集成度高于DIP。
SK-DIP是窄型双列直插式封装，除了芯片的宽度是DIP的1/2以外，其它特征与DIP相同。
PGA是针栅阵列插入式封装，封装底面垂直阵列布置引脚插脚，插脚节距为2.54mm或1.27mm，插脚数可多达数百脚，用于高速的且大规模和超大规模集成电路。
SOP是小外型封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，字母L状，引脚节距为1.27mm。
MSP是微方型封装，表面贴装型封装的一种，又叫QFI等，引脚端子从封装的四个侧面引出，呈I字形向下方延伸，没有向外突出的部分，实装占用面积小，引脚节距为1.27mm。
QFP是四方扁平封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，呈L字形，引脚节距为1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm，引脚可达300脚以上。
SVP是一种表面安装型垂直封装，其引脚端子从封装的一个侧面引出，中间部位弯成直角并与PCB键合，适用于垂直安装，实装占有面积很小。
其引脚节距为0.65mm和0.5mm。
LCCC是一种无引线陶瓷封装载体，其四个侧面都设有电极焊盘而无引脚，适用于高速、高频集成电路封装。
PLCC是一种无引线塑料封装载体，适用于高速、高频集成电路封装，是一种塑料封装的LCC。
SOJ是一种小外形J引脚封装，其引脚端子从封装的两个侧面引出，呈J字形，引脚节距为1.27mm。
芯片封装类型图解
集成电路封装形式介绍(图解）BGA BGFP132CLCCCPGA DIP EBGA 680L FBGA FDIP FQFP 100L JLCC BGA160L LCCLDCC LGA LQFP LQFP100L Metal Qual100L PBGA217L PCDIP PLCC PPGAPQFP QFP SBA 192L TQFP100L TSBGA217L TSOPCSPSIP: 单列直插式封装.该类型的引脚在芯片单侧排列 ,引脚节距等特征与 DIP 基本相同封装 .该类型的引脚也在芯片单侧排列 ,只是引脚比 SIP 粗短些 , 节距等特征也与.ZIP:Z 型引脚直插式DIP 基本相同 .S-DIP: 收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为 1.778mm, 芯片集成度高于DIP.SK-DIP: 窄型双列直插式封装.除了芯片的宽度是DIP 的 1/2 以外 ,其它特征与DIP 相同 .PGA: 针栅阵列插入式封装 .封装底面垂直阵列布置引脚插脚, 如同针栅 . 插脚节距为 2.54mm 或 1.27mm, 插脚数可多达数百脚用于高速的且大规模和超大规模集成电路..SOP: 小外型封装 . 表面贴装型封装的一种,引脚端子从封装的两个侧面引出, 字母 L 状.引脚节距为1.27mm.MSP:微方型封装. 表面贴装型封装的一种,又叫 QFI 等,引脚端子从封装的四个侧面引出伸,没有向外突出的部分,实装占用面积小,引脚节距为 1.27mm.,呈 I 字形向下方延QFP: 四方扁平封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 L 字形 ,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300 脚以上 .SVP: 表面安装型垂直封装. 表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB 键合 ,为垂直安装的封装. 实装占有面积很小.引脚节距为0.65mm,0.5mm.LCCC: 无引线陶瓷封装载体. 在陶瓷基板的四个侧面都设有电极焊盘而无引脚的表面贴装型封装.用于高速, 高频集成电路封装.PLCC: 无引线塑料封装载体.一种塑料封装的LCC. 也用于高速 ,高频集成电路封装.SOJ: 小外形 J 引脚封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 J 字形 ,引脚节距为1.27mm.BGA:球栅阵列封装 .表面贴装型封装的一种,在 PCB 焊球的节距通常为 1.5mm,1.0mm,0.8mm,的背面布置二维阵列的球形端子,而不采用针脚引脚与 PGA 相比 ,不会出现针脚变形问题..CSP: 芯片级封装 .一种超小型表面贴装型封装,其引脚也是球形端子,节距为 0.8mm,0.65mm,0.5mm等.TCP: 带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比芯片更薄 ,引脚节距更小 ,达 0.25mm, 而引脚数可达500 针以上 .,介绍：1 基本元件类型Basic Component Type盒形片状元件(电阻和电容 )Box Type Solder ComponentResistor and Capacitor小型晶体管三极管及二极管SOTSmall Outline TransistorTransistor and Diodeelf 类元件Melf type Component [Cylinder]Sop 元件Small outline package 小外形封装TSop 元件Thin Sop 薄形封装SOJ 元件Small Outline J-lead Package具有丁形引线的小外形封装QFP 元件Quad Flat Package 方形扁平封装PLCC 元件Plastic Leaded Chip Carrier塑料有引线芯片载体BGABall Grid Array球脚陈列封装球栅陈列封装CSPChip Size Package 芯片尺寸封装2 特殊元件类型Special Component Type钽电容( Tantalium Capacitor)铝电解电容(Aalminum Electrolytic Capacitor )可变电阻( Variable Resistor )针栅陈列封装BGABin Grid Array连接器ConnectorIC 卡连接器IC Card Connector附 BGA封装的种类APBGAPlastic BGA塑料BGABCBGACeramic BGA陶瓷BGACCCGACeramic Column Grid Array陶瓷柱栅陈列DTBGATape Automated BGA载带自动键合BGAEMBGA 微小 BGA注芯片的封装技术已经历了好几代的变迁从DIPQFPPGABGA到CSP再到MCM技术指标一代比一代先进包括芯片面积与封装面积之比越来越接近于 1 适用频率越来越高耐温性能越来越好引脚数增多引脚间距减少重量减少可靠性提高使用更加方便等(MCMMulti Chip Model多芯片组件)英汉缩语对照SMTSurface Mount Technology表面贴装技术SMDSurface Mounting Devices表面安装器件SMBSurface Mounting Printed Circuit Board表面安装印刷板DIP Dual-In-Line Package双列直插式组件THTThough Hole Mounting Technology插装技术PCB Printed Circuit Board印刷电路板SMC Surface Mounting Components表面安装零件PQFP Plastic Quad Flat Package 塑料方形扁平封装SOIC Small Scale Integrated Circuit小外形集成电路LSI Large Scale Integration大规模集成注意芯片封装图鉴封装大致经过了如下发展进程：结构方面： DIP 封装 (70 年代 )->SMT 工艺 (80 年代 LCCC/PLCC/SOP/QFP)->BGA封装(90 年代 )-> 面向未来的工艺 (CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－ >塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－ >表面组装－ >直接安装一． TO 晶体管外形封装TO（Transistor Out-line ）的中文意思是“晶体管外形”。
电子元器件封装简介及图解
电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。
由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。
小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。
由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。
焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。
在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。
在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。
图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。
外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。
在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。
BGA封装技术介绍ppt课件
前处理 压掩膜 上底片 曝光 显影
22
水洗 蚀刻 水洗 酸洗 剥膜 水洗
Mylar
压掩膜、上底片、曝光 显影
23
UV 底片 掩膜 Copper BT
掩膜 Copper BT
蚀刻 剥膜
24
掩膜 Copper BT
Copper BT
前处理
油墨+硬化剂 阻焊膜 (Solder Mask)
网印
Pre - cure
• 芯片粘结：采用充银环氧树脂粘结剂（导电胶）将IC 芯片粘结在镀有Ni-Au薄层的基板上；
• 引线键合：粘接固化后用金丝球焊机将IC芯片上的焊 区与基板上的镀Ni-Au的焊区以金线相连；
• 模塑封装：用填有石英粉的环氧树脂模塑料进行模塑 包封，以保护芯片、焊接线和焊盘；
27
BGA封装工艺流程
• 装配焊料球/回流焊：固化之后，使用特殊设计的吸拾 工具（焊球自动拾放机）将浸有焊剂的熔点为183℃、直 径为30mil（0.75mm）的焊料球Sn62Pb36Ag2或 Sn63Pb37放置在焊盘上，在传统的回流焊炉内在N2气氛 下进行回流焊接（最高加工温度不能够超过230℃），焊 球与镀Ni-Au的基板焊区焊接。
8
PBGA特点 制作成本低，性价比高 焊球参与再流焊点形成，共面度要求宽松 与环氧树脂基板热匹配性好、装配至PCB时质量 高、性能好 对潮气敏感，PoPCorn effect严重，可靠性存 在隐患，且封装高度之QFP高也是一技术挑战。
9
CBGA 是将裸芯片安装在陶瓷多层基板载体顶部表面形
30
真空吸盘
真空吸球
滴助焊剂
放球
N2气中回流
助焊剂滴涂和置球机 氮气再流焊炉 助焊剂清洗、分离、打标机
芯片封装详细图解
De-Taping 去胶带
将从晶圆厂出来的Wafer进行背面研磨，来减薄晶圆达到 封装需要的厚度（8mils~10mils）； 磨片时，需要在正面（Active Area）贴胶带保护电路区域 同时研磨背面。研磨之后，去除胶带，测量厚度；
Company Logo
Company Logo
IC Package Structure（IC结构图）
TOP VIEW
SIDE VIEW
Lead Frame 引线框架
Gold Wire 金 线
Die Pad 芯片焊盘
Epoxy 银浆
Mold Compound 环氧树脂
Company Logo
Company Logo
IC Package （IC的封装形式）
按封装材料划分为：
金属封装
Байду номын сангаас陶瓷封装
塑料封装
金属封装主要用于军工或航天技术，无商业化产品； 陶瓷封装优于金属封装，也用于军事产品，占少量商业化市场； 塑料封装用于消费电子，因为其成本低，工艺简单，可靠性高而占有绝大部分的市场份额；
Company Logo
FOL– Wire Bonding 引线焊接
陶瓷的Capillary
内穿金线，并且在EFO的作用下，高温烧球；
金线在Cap施加的一定压力和超声的作用下，形成Bond Ball；
金线在Cap施加的一定压力作用下，形成Wedge；
Company Logo
FOL– Wire Bonding 引线焊接
IC Package （IC的封装形式）
Company Logo
IC Package （IC的封装形式）
BGA封装技术综述
BGA封装技术综述BGA (Ball Grid Array)－球状引脚栅格阵列封装技术，高密度表面装配封装技术。
在封装底部，引脚都成球状并排列成一个类似于格子的图案，由此命名为BGA。
目前主板控制芯片组多采用此类封装技术，材料多为陶瓷。
采用BGA技术封装的内存，可以使内存在体积不变的情况下，内存容量提高两到三倍，BGA与TSOP 相比，具有更小体积，更好的散热性能和电性能。
BGA封装技术使每平方英寸的存储量有了很大提升，采用BGA封装技术的内存产品在相同容量下，体积只有TSOP封装的三分之一；与传统TSOP封装方式相比，BGA封装方式有更加快速有效的散热途径。
BGA封装技术的发展BGA技术的研究始于60年代，最早被美国IBM公司采用，但一直到90年代初，BGA 才真正进入实用化的阶段。
在80年代，人们对电子电路小型化和I/O引线数提出了更高的要求。
为了适应这一要求，QFP的引脚间距目前已从1.27mm发展到了0.3mm。
由于引脚间距不断缩小，I/O数不断增加，封装体积也不断加大，给电路组装生产带来了许多困难，导致成品率下降和组装成本的提高。
另方面由于受器件引脚框架加工精度等制造技术的限制，0.3mm已是QFP引脚间距的极限，这都限制了组装密度的提高。
于是一种先进的芯片封装BGA（Ball Grid Array）应运而生，BGA是球栅阵列的英文缩写，它的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，引线间距大，引线长度短，这样BGA消除了精细间距器件中由于引线而引起的共面度和翘曲的问题。
BGA技术的优点是可增加I/O数和间距，消除QFP 技术的高I/0数带来的生产成本和可靠性问题。
20世纪90年代随着技术的进步，芯片集成度不断提高，I/O引脚数急剧增加，功耗也随之增大，对集成电路封装的要求也更加严格。
为了满足发展的需要，BGA封装开始被应用于生产。
BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装。
芯片封装大全(图文对照)
封装有两大类；一类是通孔插入式封装(through-hole package)；另—类为表面安装式封装(surface moun te d Package)。
每一类中又有多种形式。
表l和表2是它们的图例，英文缩写、英文全称和中文译名。
图6示出了封装技术在小尺寸和多引脚数这两个方向发展的情况。
DIP是20世纪70年代出现的封装形式。
它能适应当时多数集成电路工作频率的要求，制造成本较低，较易实现封装自动化印测试自动化，因而在相当一段时间内在集成电路封装中占有主导地位。
但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改进形式，它们在减小引脚节距和缩小体积方面作了不少改进，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔插入方式，因而使它的应用受到很大限制。
为突破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因而引脚数可高达500条～600条。
随着表面安装技术(surface mounted technology, SMT)的出现，DIP封装的数量逐渐下降，表面安装技术可节省空间，提高性能，且可放置在印刷电路板的上下两面上。
SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需要插座。
它的引脚节距也从DIP的2.54 mm减小到1.77mm。
后来有SSOP和TSOP改进型的出现，但引脚数仍受到限制。
QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可工作在较高频率。
引脚节距进一步降低到1.00mm，以至0.65 mm和0.5 mm，引脚数可达500条，因而这种封装形式受到广泛欢迎。
但在管脚数要求不高的情况下，SOP以及它的变形SOJ(J型引脚)仍是优先选用的封装形式，也是目前生产最多的一种封装形式。
方形扁平封装-QFP (Quad Flat Package)[特点] 引脚间距较小及细，常用于大规模或超大规模集成电路封装。
元器件封装大全：图解文字详述
元器件封装类型：A.Axial轴状的封装（电阻的封装）AGP （Accelerate raphical Port）加速图形接口AMR(Audio/MODEM Riser) 声音/调制解调器插卡BBGA（Ball Grid Array）球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C 陶瓷片式载体封装C－(ceramic) 表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
CERQUAD(Ceramic Quad Flat Pack)表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。
带有窗口的Cerquad 用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许1.5～2W 的功率CGA(Column Grid Array) 圆柱栅格阵列，又称柱栅阵列封装CCGA(Ceramic Column Grid Array) 陶瓷圆柱栅格阵列CNR是继AMR之后作为INTEL的标准扩展接口CLCC 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
