降压型功率变换器LM2596的原理及应用

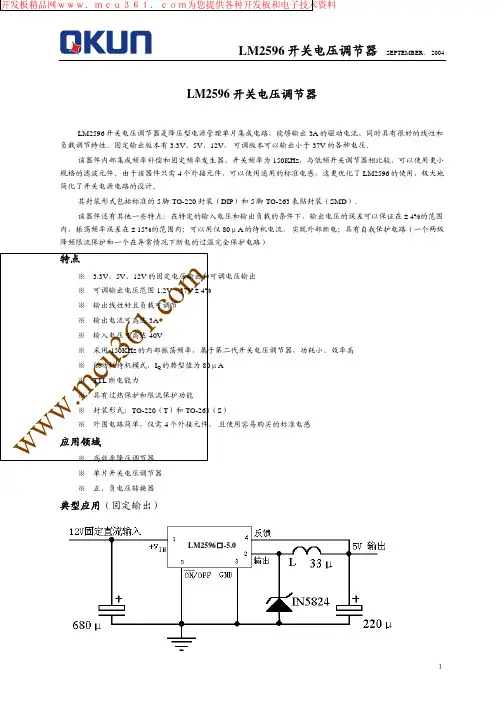

LM2596中文资料
LM2596S-3.3, LM2596S-5.0,LM2596S-12， LM2596S-ADJ为TO-263封装（SMT）。
η
效率
VIN=12V，ILOAD=3A
73
LM2596□—5.0 （见注 14）
VOUT
输出电压
5.0 7V≤VIN≤40V， 0.2A≤ILOAD≤3A
η
效率
VIN=12V，ILOAD=3A
80
3.168/3.135 3.432/3.465
V V（min） V（max） %
4.800/4.750 5.200/5.250
2 30
A A(min) A(max) μA(max) mA mA(max)
IQ
静电流
见注 9
5 10
mA mA(max)
ISTBY
待机静电流
ON/OFF 脚=5V（OFF）（9）
80
μA
200/250
μA(max) ３
开发板精品网ｗｗｗ．ｍｃｕ３６１．ｃｏｍ为您提供各种开发板和电子技术资料
LM2596 开关电压调节器 SEPTEMBER， 2004
ILOAD=500mA。 （见注 14）
361 符号
参量
cu 器件参数
.m Ib
反馈偏置电流
wwwfO
振荡器频率
条件
LM2596□—XX
典型值（2） 极限值（3）
单位
只适用于输出可调节的情况，VFB=1.3V
lm2596引脚图应用电路
lm2596引脚图应用电路
lm2596是常见的稳压电源芯片，是降压型电源管理芯片，他能输出3A的驱动电流.
lm2596典型应用电路
lm2596引脚图：1为+VIN，2为out put，3为gnd，4为feed back，5为on/off。
下面说说我自己的调试经验：今晚真的是奇了怪了，先是对面的爆了钽电容，然后冠军烧芯片，最后是我烧了个电感...根本停不下来的节奏
经验证电路可行，但是一把电阻r2换成电位器后就没输出了，烧了个电感，然后今晚就不敢动了，深深以一个通霄十分钟烧三个舵机为鉴（ps:电感烧起来的火花倒是挺好看的…），
lm2596电路图。

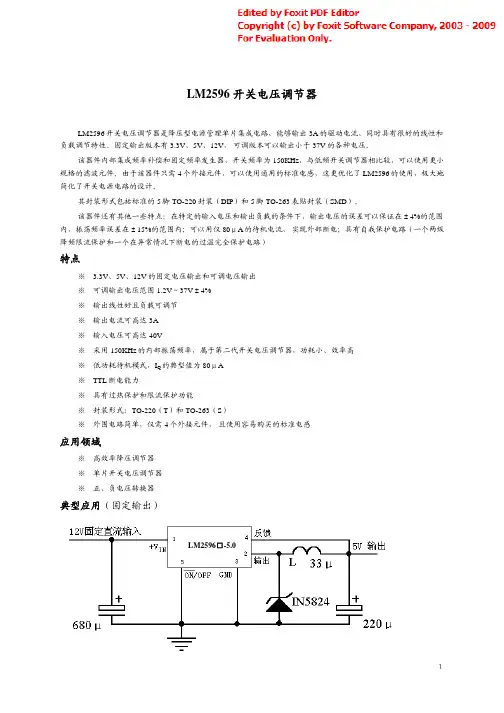

LM2596全中文资料
LM2596 开关电压调节器LM2596开关电压调节器是降压型电源管理单片集成电路，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。
固定输出版本有3.3V、5V、12V，可调版本可以输出小于37V的各种电压。
该器件内部集成频率补偿和固定频率发生器，开关频率为150KHz，与低频开关调节器相比较，可以使用更小规格的滤波元件。
由于该器件只需4个外接元件，可以使用通用的标准电感，这更优化了LM2596的使用，极大地简化了开关电源电路的设计。
其封装形式包括标准的5脚TO-220封装（DIP）和5脚TO-263表贴封装（SMD）。
该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围内，振荡频率误差在±15%的范围内；可以用仅80μA的待机电流，实现外部断电；具有自我保护电路（一个两级降频限流保护和一个在异常情况下断电的过温完全保护电路）特点※ 3.3V、5V、12V的固定电压输出和可调电压输出※可调输出电压范围1.2V～37V±4%※输出线性好且负载可调节※输出电流可高达3A※输入电压可高达40V※采用150KHz的内部振荡频率，属于第二代开关电压调节器，功耗小、效率高※低功耗待机模式，I Q的典型值为80μA※TTL断电能力※具有过热保护和限流保护功能※封装形式：TO-220（T）和TO-263（S）※外围电路简单，仅需4个外接元件，且使用容易购买的标准电感应用领域※高效率降压调节器※单片开关电压调节器※正、负电压转换器典型应用（固定输出）LM2596□-5.0管脚图极限参数名称范围单位最大电源电压 45 V脚输入电压-0.3～25 V“反馈”脚电压 -0.3～25 V到地的输出电压（静态） -1 V功耗由内部限定 --储存温度 -65～150℃静电释放（人体放电1） 2000 V气流焊（60秒） 215 ℃ TO-263红外线焊接（10秒） 245 ℃ 焊接时的管脚温度TO-220 波峰焊/电烙铁焊接（10秒）260℃最高结温 150 ℃温度范围 -40～125℃工 作条 件电源电压 4.5～40 V注1：人体放电模式相当于一个100PF 的电容通过一个1.5K 的电阻向每个管脚放电。
LM2576应用-技术文档 原理,设计,应用
LM2576应用技术文档标题：LM2576应用[转]——难得一找的文章2009-08-29 15:50:511、LM2576的特性如下：1）有3.3V、5V、12V、15V和可调电压输出多种系列;2）输出电压可调的范围为1.23V～37V (HV型号的可达57V),负载电压的输出容差最大为±4％;3）最少只需要4个外围元件,可达3A的输出电流4）宽的输入电压范围,HV型号甚至可达40V～60V;5）内部振荡器产生52KHz的固定频率;6）可用TTL电平关闭输出,低功耗待机模式,典型待机电流为50μA;7）BUCK式降压器,较高的转换效率;8）过热和过流保护;9）可实现Buck-Boost式正-负电压转换器。
2、LM2576的管脚1）VIN—输入电压端,为减小输入瞬态电压和给调节器提供开关电流,此管脚应接旁路电容CIN;2）OUTPUT—稳压输出端,输出高电压为（VIN－VSAT）,输出低电压为-0.5V。
3）GND—电路地;4）FEEDBACK—反馈端;5）ON/OFF—控制端,高电平有效,待机静态电流仅为75µA。
3、外围元件的选择：1）输入电容CIN：要选低ESR的铝或钽电容作为旁路电容,防止在输入端出现大的瞬态电压。
还有,当你的输入电压波动较大,输出电流有较高,容量一定要选用大些,470μF--10000μF都是可行的选择;电容的电流均方根值至少要为直流负载电流的1/2;基于安全考虑,电容的额定耐压值要为最大输入电压的1.5倍。
千万不要选用瓷片电容,会造成严重的噪声干扰！Nichicon的铝电解电容不错。
选好了此电容,设计就成功了一半！2）续流二极管：首选肖特基二极管,因为此类二极管开关速度快、正向压降低、反向恢复时间短,千万不要选用1N4000/1N5400之类的普通整流管！3）储能电感：建议好好看看datasheet中的电感选择曲线,要求有高的通流量和对应的电感值,也就是说,电感的直流通流量直接影响输出电流。
lm2596中文资料
VIN=25V，VOUT =3V， ILOAD=3A
η
效率
VIN=25V，VOUT =15V，ILOAD=3A
电气特性（所有输出）
典型值（2） 极限值（3）
单位
12.0
88 1.230
73 90
11.52/11.40 12.48/12.60
V V（min） V（max） %
1.193/1.180 1.267/1.280
2000
V
气流焊（60 秒）
215
℃
焊接时的管脚
TO-263
温度
红外线焊接（10 秒）
245
℃
TO-220
波峰焊/电烙铁焊接（10 秒）
260
℃
最高结温
150
℃
工 作条 件
温度范围 电源电压
-40～125
℃
4.5～40
V
注 1：人体放电模式相当于一个 100PF 的电容通过一个 1.5K 的电阻向每个管脚放电。
电气特性
说明：标准字体对应的项目适合于 TJ=25℃时，带下划线的粗斜体字对应的项目适合于整个温度范围； 系统参量(4) 测试电路见图 1
符号
参量
条件
典型值（2）
极限值（3）
单位
LM2596□—3.3 （见注 14）
VOUT
输出电压
3.3 4.75V≤VIN≤40V，
0.2A≤ILOAD≤3A
η
效率
A(max)
50
μA(max)
2 30
mA mA(max)
5 10
mA mA(max)
80
μA
200/250
μA(max) ˏ

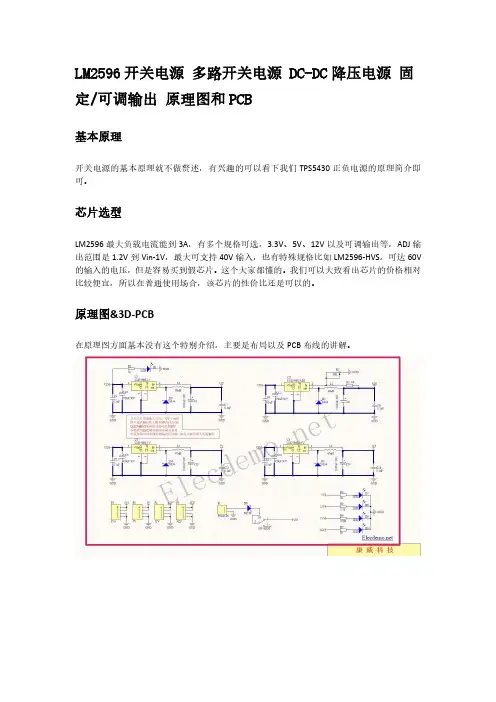

LM2596开关电源 多路开关电源 DC-DC降压电源 固定可调输出 原理图和PCB
LM2596开关电源多路开关电源DC-DC降压电源固定/可调输出原理图和PCB基本原理开关电源的基本原理就不做赘述，有兴趣的可以看下我们TPS5430正负电源的原理简介即可。
芯片选型LM2596最大负载电流能到3A，有多个规格可选，3.3V、5V、12V以及可调输出等，ADJ输出范围是1.2V到Vin-1V，最大可支持40V输入，也有特殊规格比如LM2596-HVS，可达60V 的输入的电压，但是容易买到假芯片。
这个大家都懂的。
我们可以大致看出芯片的价格相对比较便宜，所以在普通使用场合，该芯片的性价比还是可以的。
原理图&3D-PCB在原理图方面基本没有这个特别介绍，主要是布局以及PCB布线的讲解。
具体讲解1、原理图需要注意电容以及二极管的方向，至于耐压、封装以及选型问题可以参考TPS5430开关电源分析。
2、这边截取了一路的布局以及走线作为示意。
首先C10和C12为电源输入滤波，应该尽量靠近芯片输入端，其次是输入的线应该尽量的粗，才能满足大电流。
3、芯片的第5脚是GND脚，需要在旁边放两个接地的过孔，这样有利于电流的释放接入背面的GND平面。
4、由于输出电流大是芯片发热就会比较厉害，所以在芯片散热焊盘的地方打了12个过孔方便散热。
5、其次是在接近输出端子的地方加一个C16电容可以进一步的减小纹波。
6、需要特别注意的是D5二极管为整流二极管，正向端接GND必须要良好接地，也就是需要过孔或者较粗的线接到输入电源的GND。
模块原理图-PDF、原理图库、PCB库下载以下为原文地址，https:///Elecdemo/article/details/103276839下载需要积分，仅供参考。
官方网址。
LM2596(开关电压调节器)中文版
η
效率
VIN=12V，ILOAD=3A
73
LM2596□—5.0 （见注 14）
VOUT
输出电压
5.0 7V≤VIN≤40V， 0.2A≤ILOAD≤3A
η
效率
VIN=12V，ILOAD=3A
80
3.168/3.135 3.432/3.465
V V（min） V（max） %
LM2596 开关电压调节器 SEPTEMBER， 2004
LM2596 开关电压调节器
LM2596 开关电压调节器是降压型电源管理单片集成电路，能够输出 3A 的驱动电流，同时具有很好的线性和 负载调节特性。固定输出版本有 3.3V、5V、12V， 可调版本可以输出小于 37V 的各种电压。
该器件内部集成频率补偿和固定频率发生器，开关频率为 150KHz，与低频开关调节器相比较，可以使用更小 规格的滤波元件。由于该器件只需 4 个外接元件，可以使用通用的标准电感，这更优化了 LM2596 的使用，极大地 简化了开关电源电路的设计。
其封装形式包括标准的 5 脚 TO-220 封装（DIP）和 5 脚 TO-263 表贴封装（SMD）。 该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围 内，振荡频率误差在±15%的范围内；可以用仅 80μA 的待机电流， 实现外部断电；具有自我保护电路（一个两级 降频限流保护和一个在异常情况下断电的过温完全保护电路）
应用领域
※ 高效率降压调节器 ※ 单片开关电压调节器 ※ 正、负电压转换器
典型应用（固定输出）
LM2596□-5.0
１
管脚图
LM2596 开关电压调节器 SEPTEMBER， 2004
LM2596芯片简介
编辑本段LM2596芯片简介LM2596系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压芯片，它内含固定频率振荡器（150KHZ），和基准稳压器（1.23v），并具有完善的保护电路：电流限制、热关断电路等。
利用该器件只需极少的外围器件便可构成高效稳压电路。
提供有：3.3V、5V、12V及可调（-ADJ）等多个电压档次产品。
此外，该芯片还提供了工作状态的外部控制引脚。
LM2596芯片LM2596系列开关稳压集成电路的主要特性如下：1、最大输出电流：3A2、最高输入电压：40V3、输出电压：3.3V、5V、12V及（ADJ）等，最大输出电压37V4、震荡频率：150KHZ5、转换效率：75%~88%（不同电压输出时的转换效率不同）6、工作温度范围：-40℃~+125℃7、工作模式：低功耗/正常两种模式。
可外部控制8、工作模式控制：TTL电平相容9、所需外部组件：仅四个（不可调）；六个（可调）10、器件保护：热关断及电流限制11、封装形式：5脚（TO-220(T)；TO-263(S))编辑本段LM2596内部框图LM2596芯片内部框图。
注：此图为TO-220封装形式的内部框图。
LM2596内部包含150KHZ振荡器、1.23v基准稳压电路、热关断电路、电流限制电路、放大器、比较器和内部[1]稳压电路等。
为了产生不同的输出电压通常将比较器的负端接基准电压（1.23V ），正端接分压电阻网络。
其中R1=1KΩ，R2分别为1.7KΩ（3.3v），3.1KΩ（5V），8.8KΩ（12V）、0（-ADJ）。
将输出电压的分压电阻网络的输出同内部基准稳压值1.23V进行比较，若电压有偏差，则可用放大器控制内部振荡器的输出占空比，从而使输出电压保持稳定。
编辑本段LM2596经典应用实例具体应用时可根据需要选择：LM2596-5V、LM2596-3.3等。
要获得+1.8V、+5V输出电压时请选用A图，要获得+3.3V输出电压时请选用B图。

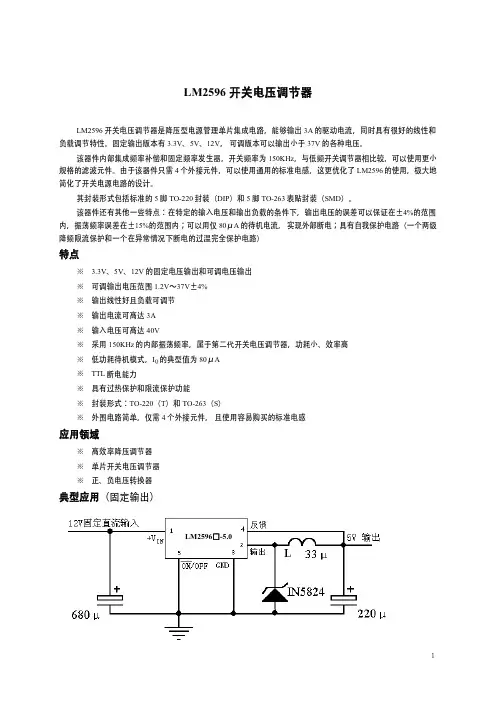

lm2596中文资料
VFB
反馈电压
0.2A≤ILOAD≤3A
VOUT 调为 3V， 电路图见图 1
η
效率
VIN=25V，VOUT =3V， ILOAD=3A
VIN=25V，VOUT =15V，ILOAD=3A
电气特性（所有输出）
典型值（2） 极限值（3）
单位
12.0
88 1.230
73 90
11.52/11.40 12.48/12.60
特点
※ 3.3V、5V、12V 的固定电压输出和可调电压输出 ※ 可调输出电压范围 1.2V～37V±4% ※ 输出线性好且负载可调节 ※ 输出电流可高达 3A ※ 输入电压可高达 40V ※ 采用 150KHz 的内部振荡频率，属于第二代开关电压调节器，功耗小、效率高 ※ 低功耗待机模式，IQ 的典型值为 80μA ※ TTL 断电能力 ※ 具有过热保护和限流保护功能 ※ 封装形式：TO-220（T）和 TO-263（S） ※ 外围电路简单，仅需 4 个外接元件， 且使用容易购买的标准电感
５
TO-263 封装（S）尺寸图
单位：英寸/毫米
TO-220 封装（T）尺寸图
单位：英寸/毫米
６
设计步骤及实例
固定输出调节器的设计步骤
条件：VOUT=3.3（或 5 、或 12）V , VIN（max）为最大直流输入电压, ILOAD（max）为最大负载电流 步骤： 1. 电感的选择（L1） A． 要根据图 4、图 5 和图 6 所示的数据选择电感的适当值（分别对应输出电压为 3.3V、5V 和 12V），对于所有的
符号
参量
器件参数
Ib
反馈偏置电流
fO
振荡器频率
VSAT
LM2596集成稳压芯片的基本特性及应用
LM2596集成稳压芯片的基本特性及应用
LM2596系列是3A电流输出降压开关型集成稳压芯片，它内含固定频率振荡器(150KHZ)和基准稳压器(1.23v)，并具有完善的爱护电路、电流限制、热关断电路等。
利用该器件只需极少的外围器件便可构成高效稳压电路。
LM2596内部包含150KHZ振荡器、1.23v基准稳压电路、热关断电路、电流限制电路、放大器、比较器和内部稳压电路等。
该器件内部集成频率补偿和固定频率发生器，开关频率为150KHz，与低频开关调整器相比较，可以使用更小规格的滤波元件。
由于该器件只需4个外接元件，可以使用通用的标准电感，这更优化了LM2596的使用，极大地简化了开关电源电路的设计。
其封装形式包括标准的5脚TO-220封装(DIP)和5脚TO-263表贴封装(SMD)。
该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围内，振荡频率误差在±15%的范围内;可以用仅80μA的待机电流，实现外部断电;具有自我爱护电路(一个两级降频限流爱护和一个在特别状况下断电的过温完全爱护电路)
特性如下：
1、输出电压：3.3V、5V、12V及(ADJ)等，最大输出电压37V
2、工作模式：低功耗/正常两种模式。
可外部掌握
3、工作模式掌握：TTL电平相容
4、所需外部组件：仅四个(不行调);六个(可调)
5、器件爱护：热关断及电流限制
6、封装形式：5脚(TO-220(T);TO-263(S))
应用领域：
1、高效率降压调整器
2、单片开关电压调整器
3、正、负电压转换器。
降压型功率变换器LM2596的原理及应用
第十四届全国电源撞术年会论文集降压型功率变换器LM2596的原理及应用蒋玉萍中国运载火箭技术研究院(100076)摘要：本文介绍降压型功率变换器I．M2596的原理和应用。
叙词弋竖璺兰銮i姆开关电源ADJ。
LM2596控制芯片的工作频率为1501Cttz，其最大电流驱动I引言能力为3A，只需极少量的外围元件就可以实现辟压变换，大大LM7．596系列控制器是美国国家半导体公司推出的降压型开简化了小型开关电源的设计步骤，鳙短了开发周期。
关电源控制芯片，适用于简易高频降压变换器、扳上开关变换2特点和引脚说明器以及正负输出变换器。
该芯片具有四种不同的型号，输出电LM2596采用5脚TO一220(r)和5脚TO一263(s)封装，压分别为3．3v、5．OV、12V和可调输出四种，对应型号分别为：U心孵6T一3．3、删9耵一．5．0、u伫596T—12和U嘶T—如图I所示。
引坤50N，0FF引囊4Feed ma ck引朋3舒锄-d引箨201ln P at}胂l n_图l LM2596引脚封装2．1特点电压信号影响周围的敏感电路，线路板爱锕区需直接与该脚相LM2596系列控制芯片具有以下特点：连。
(1)具有四种不同的输出电压可供选择：3．3V、5．0V、(3)Gnxa,cl(引脚3)：信号地。
12V、可调：(4)Feedback(引脚4)：输出电压拉测端，构成反馈回路。
(2)可词输出电压范围为1．2v一37V±4％；(5)ON／OFF(引脚5)：通过该脚可以控制芯片的工作状(3)最大输出负载驱动电流3A；态。
当滚脚上的电压低于1．3V时，菩片进入工作状态；当该(4)输入电压最高可达40V；脚上的电压高于1．3v时(最高可达到25V)，芯片进人睡眠状(5)只需4个外国元件即可实现降压变换；态。
芯片进^睡眠状态后，所需供电电流仅为80,t工A。
如果该引(6)内置150Ⅺb定频振荡器；脚接地或悬空，则睡眠状态被屏蔽，芯片将始终处于工作状态。
LM2596开关电压调节
A． 要根据图 4、图 5 和图 6 所示的数据选择电感的适当值（分别对应输出电压为 3.3V、5V 和 12V），对于所有的 其他输出电压的情况，请看输出可调的调节器的设计步骤。 B． 在图 4、图 5 和图 6 上，由最大输入电压线和最大负载电流线的交叉区域确定电感的值，每一个区域都对应一 个电感值和一个电感代号（LXX）。 C． 从图 8 中所列的 4 个厂家所列的产品号中选择一个合适的电感，最好使用磁屏蔽结构的电感器。 2. A. 输出电容的选择（COUT） 在大多数的应用中，低等效电阻（Low ESR）的电解电容值在 82μF 到 820μF 之间，而低等效电阻（Low ESR）钽电容值在 10μF 到 470μF 之间效果最好。电容应该靠近 IC，同时，电容的管脚要短，连接的铜线也 要短，电容值不要大于 820μF。 B. 为了简化电容选择步骤，请参阅表 2 所示的电容快速选择，这个表包含了最好的设计方案所需的不同的输入电 压、输出电压、负载电流、不同的电感和输出电容。 C. 电解电容的耐压至少应是输出电压的 1.5 倍，为了得到纹波更低的输出电压，需要更高耐压值的电容器。
LM2596 开关电压调Байду номын сангаас器
LM2596 开关电压调节器
SEPTEMBER， 2004
LM2596 开关电压调节器是降压型电源管理单片集成电路，能够输出 3A 的驱动电流，同时具有很好的线性和 负载调节特性。固定输出版本有 3.3V、5V、12V， 可调版本可以输出小于 37V 的各种电压。 该器件内部集成频率补偿和固定频率发生器，开关频率为 150KHz，与低频开关调节器相比较，可以使用更小 规格的滤波元件。由于该器件只需 4 个外接元件，可以使用通用的标准电感，这更优化了 LM2596 的使用，极大地 简化了开关电源电路的设计。 其封装形式包括标准的 5 脚 TO-220 封装（DIP）和 5 脚 TO-263 表贴封装（SMD）。 该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围 内，振荡频率误差在±15%的范围内；可以用仅 80μA 的待机电流， 实现外部断电；具有自我保护电路（一个两级 降频限流保护和一个在异常情况下断电的过温完全保护电路）
lm2596中文资料
lm2596中文资料1. 概述lm2596是一款高效率开关电源稳压器芯片，广泛应用于电子设备中对直流电压进行稳定调整的场合。
本文档将详细介绍lm2596的特性、工作原理、应用场景以及使用注意事项。
2. 特性•宽输入电压范围：4V-40V•可调输出电压范围：1.23V-37V•高效率：可达到92%•最大输出电流：3A•过热保护功能3. 工作原理lm2596采用了开关稳压器的工作原理，通过周期性地开关和断开电流流通路径，将输入电压转换为稳定的输出电压。
其主要原理如下：1.输入电压通过电感和开关管传导到输出端，同时电容储存能量。
2.控制器检测输出电压，如果低于设定值，则控制开关管开启，使电流通过电感传输到输出端，提供稳定的输出电压。
3.如果输出电压高于设定值，则控制开关管关闭，切断电流流动。
这种周期性的开关和断开电路，可以通过控制开关管的开启时间和关闭时间，来调整输出电压的稳定性和精确度。
4. 应用场景lm2596广泛应用于各种需要稳定直流电压的场合，以下是lm2596常见的应用场景：4.1 电子设备稳压电源lm2596可以根据需要调整输出电压，可以在电子设备中作为稳压电源芯片使用。
它可以将输入电压调整为稳定的输出电压，以供电子设备正常运行。
4.2 LED照明由于lm2596具有高效率和可调输出电压的特性，非常适合用于LED照明应用。
lm2596可以将输入电压调整为适合LED灯的电压，提供稳定的电源以驱动LED照明。
4.3 高频电源lm2596的高效率和宽输入电压范围，使其非常适合用于高频电源应用。
lm2596可以将输入电压转换为稳定的高频输出，满足高频电源的需求。
5. 使用注意事项在使用lm2596时，请注意以下事项：1.输入电压不要超过40V，否则可能导致芯片过载损坏。
2.充分考虑散热问题，尽量避免芯片过热，建议在芯片周围预留散热空间。
3.在使用lm2596时，应按照芯片的使用说明进行正确的电路设计和连接。
LM2596开关电压调节
2.0
V(min)
5
μA
15
μA(max)
0.02
μA
5
μA(max)
注 2： 典型值是指在 25℃下的数值，代表最常见的情况。 注 3： 所有的极限参数都必须适合于室温（用正常字体表示）和极限温度（用带下划线的粗斜体字表示），所有室
温下的极限参数都是经过测试得出的，所有的极限温度下的极限参数都可以通过使用相关的标准静态质量控 制方法来加以保证。 注 4：二极管、电感、输入和输出端的电容以及调节输出电压的电阻等外接元件可能会影响开关调节器的系统性 能。当 LM2596 用在如图 1 所示测试电路中时，其系统性能如电气特性中系统参量所示。 注 5：当第二级电流极限功能启动时，开关频率会有所下降， 下降的程度取决于过电流的严重程度。 注 6：输出管脚不连接电感、电容或二极管。 注 7：把反馈管脚和输出管脚断开，把反馈管脚连到 0V，以强制输出开关晶体管导通。 注 8：把反馈管脚和输出管脚断开，把反馈管脚连到 12V（当 VOUT=3.3V、5V 或 ADJ 时）或 15V（当 VOUT=12V 时）， 以强制输出开关晶体管截止。 注 9：VIN=40V 注 10：环境热阻（不外加散热片）是指 TO-220 封装的 LM2596 垂直焊接在覆盖有面积约为 1 平方英寸铜箔的 PCB 上所对应的值。 注 11：TO-263 封装的 LM2596 垂直焊接在覆盖有面积约为 0.5 平方英寸铜箔的单面 PCB 上所对应的环境热阻。 注 12：TO-263 封装的 LM2596 垂直焊接在覆盖有面积约为 2.5 平方英寸铜箔的单面 PCB 上所对应的环境热阻。 注 13：TO-263 封装的 LM2596 垂直焊接在覆盖有面积约为 3 平方英寸铜箔的双面 PCB 上所对应的环境热阻，而 PCB 的另一面覆盖有面积约为 16 平方英寸铜箔。 注14： LM2596T-3.3, LM2596T-5.0, LM2596T-12， LM2596T-ADJ为TO-220封装（DIP）； LM2596S-3.3, LM2596S-5.0,LM2596S-12， LM2596S-ADJ为TO-263封装（SMT）。
LM2596利用说明
输入电压范围：直流至40V (输入的电压必需比要输出的电压高以上。
不能升压)
输出电压范围：直流至35V 电压持续可调，高效率(最大92%)最大输出电流为3A。
实测12V输入，5V输出电流1A时的负载调整率低于1%
注：此为降压模块，输入电压必需比输出电压高。
输出2A以下能够长时刻不用加散热片输出电流大于（或输出功率大于10W）长时刻工作请加散热片。
XL6009 400KHz 4A开关电流升压模块
XTW6009 是一款4A开关电流的高性能升压（BOOST）模块。
该模块利用第二代高频开关技术的XL6009E1为核心芯片，性能远超第一代技术的LM2577。
XL6009升压模块本钱更低，性能更卓越，LM2577模块即将被淘汰。
●超宽输入电压3V~32V，最正确工作电压范围是5~32V；
●超宽输出电压5V~35V；
●内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）
●超高开关频率400KHz，能够用小容量的滤波电容即能达到超级好的成效，纹波更小，体积更小。
（LM2577频率仅50KHz）
输入5V 输出12V 输入输出12V 18W
输入12V 输出15V 2A 30W 输入12V 输出16V 2A 32W 输入12V 输出18V 输入12V 输出19V
输入12V 输出24V 1 A 24W。
中文资料 LM2596电源降压调整器
