3.汽机专业基础知识.doc
汽机方面基础知识
1.在什么情况下应紧急故障停机？在下列况下应紧急故障停机：(1) 汽轮发电机组任一轴承振动达紧急停机值。
(2) 汽轮发电机组内部有明显的金属摩擦声和撞击声。
(3) 汽轮机发生水冲击，或主、再热蒸汽温度10min内急剧下降50℃。
(4) 汽轮发电机组任一轴承断油、冒烟或轴承回油温度突然上升至紧急停机值。
(5) 轴封内冒火花。
(6) 汽轮机油系统着火，不能很快扑灭，严重威胁机组安全运行。
(7) 发电机或励磁机冒烟着火或氢系统发生爆炸。
(8) 汽轮机转速升高到危急保安器动作转速（3330r/min）而危急保安器未动作。
(9) 汽轮机任一轴承金属温度升高至紧急停机值。
(10) 润滑油压力下降至紧急停机值，虽经启动交直流润滑油泵仍无效。
(11) 汽轮机主油箱油位突降至紧急停机值，虽加油仍无法恢复。
(12) 汽轮机轴向位移达紧急停机值。
(13) 汽轮机胀差达紧急停机值。
2．叙述紧急停机的主要操作步骤。
破环真空、紧急停机的主要操作步骤是：(1) 手打“危急遮断器”或按“紧急停机”按钮，确认高、中压自动主汽门、调速门、高排逆止门、各级抽汽逆止门关闭，负荷到零。
(2) 发电机逆功率保护动作，机组解列。
注意机组转速应下降。
(3) 启动交流润滑油泵、检查润滑油压力正常。
(4) 解除真空泵连锁，停真空泵，开凝汽器真空破坏阀。
(5) 检查高、低压旁路是否动作，若已打开应立即手动关闭。
(6) 手动关闭主、再热蒸汽管道上的疏水阀。
检查并启动电泵运行正常。
(7) 检查小汽轮机A、B应跳闸。
(8) 检查并调整凝汽器、除氧器水位维持在正常范围。
(9) 检查低压缸喷水阀自动打开。
(10) 开启汽机中、低压疏水。
(11) 根据凝汽器真空情况及时调整轴封压力。
(12) 在转速下降的同时，进行全面检查，仔细倾听机内声音。
(13) 启动顶轴油泵，待转速到零，投入连续盘车，记录惰走时间及转子偏心度。
(14) 完成正常停机的其它有关操作。
3．叙述汽轮机发生水冲击的现象及运行处理原则。
汽机运行基础知识
汽机运行基础知识汽机题库--第一部分汽轮机设备的结构与工作原理第一部分汽轮机设备的结构与工作原理第一部分汽轮机的原理及结构1、简述汽轮机的工作原理。
2、何谓汽轮机的“级”？3、何谓调整抽汽式汽轮机？4、C15-4.9/0.98型汽轮机各符号的意义是什么?5、冲动式多级汽轮机一般由哪几部分组成？6、汽轮机的隔板有哪几部分组成？7、支持轴承和推力轴承各有什么作用？8、汽轮机本体主要有哪几部分组成？9、汽缸的作用是什么？10、汽轮机的汽缸是如何支承的？11、汽缸猫爪下面的的水冷垫块为什么要通冷却水？12、排汽缸的作用是什么？13、为什么排汽缸要装喷水降温装置？14、什么叫喷嘴弧？15、汽轮机的喷嘴、隔板、静叶的定义是什么？16、什么叫调节级和压力级？17、什么叫双列速度级？18、调整抽汽式汽轮机的旋转隔板是怎样工作的？19、什么是汽轮机的转子？转子的作用是什么？20、叶轮的作用是什么？叶轮是由哪几部分组成的？21、运行中的叶轮受到哪些作用力?22、叶轮上开平衡孔的作用是什么？23、为什么叶轮上的平衡孔为单数？24、动叶片的作用是什么？25、叶片工作时受到哪几种力的作用？26、汽轮机叶片的结构是怎样的？27、装在动叶片上的围带和拉筋起什么作用？28、汽封的作用是什么？29、汽封的结构型式和工作原理是怎样的？30、什么是通流部分汽封？31、轴封的作用是什么？32、汽轮机为什么会产生轴向推力？运行中轴向推力怎样变化？33、汽轮机为什么要设滑销系统？34、汽轮机的滑销系统有哪些种类？35、汽轮机的滑销各起什么作用？36、什么是汽轮机的膨胀的“死点”，通常布置在什么位置？37、汽轮机联轴器起什么作用？有哪些种类？38、汽轮机的盘车装置起什么作用？39、主轴承的作用是什么？40、轴承的润滑油膜是怎样形成的？41、什么叫推力间隙？42、汽轮机推力轴承的工作过程是怎样的？1、简述汽轮机的工作原理。
答：具有一定压力和温度的蒸汽进入喷嘴后，由于喷嘴截面形状沿汽流方向变化，蒸汽的压力和温度降低，比容增大，流速增加。
汽机专业基础知识
• 水泵的分类及泵的特性
• 1、按其工作原理可分为： • ⑴ 叶片式泵 • ①离心泵：是利用叶轮旋转时产生的离心力来输送液体或提高液体的 能量。离心泵的应用最为广泛，火力发电厂中大多数的水泵都是采用 离心式水泵。 • ②轴流泵：是利用叶片转动时产生的升力来输送或提高液体能量的。 轴流式水泵适用于大流量、低扬程的场合，如电厂的循环水泵就可以 轴流泵。 • ③混流泵：是介于轴流泵和离心泵之间的一种叶片泵。属于大流量、 低扬程水泵范畴。 • ⑵ 容积式泵 • ①往复式泵：是利用工作室面积周期性改变来输送液体并提高能量的。 它又由活塞式（柱塞式）、隔膜泵两种。此泵适用于小流量，高扬程 的场合。 • ②回转泵：它有三种：齿轮泵、螺杆泵和滑片泵。它是利用齿轮或螺 杆的相互啮合来吸入和压出液体的回转式泵，它适用于小流量的电厂 油系统中。 • 使用中的注意事项：离心泵关闭出口门启泵，节流越大，电流越小。 轴流泵一般先开出口门再启泵，节流越大，电流越大。容积式泵必须 先开出口门再启泵。
• （二）工质
• 汽轮机利用具有一定压力和温度的蒸汽作功，把热能转变 成机械能，这里，蒸汽起了媒介作用。这种实现能量转换 的媒介物质，我们就称其为工质。电能生产是连续的，为 了使热机不断的做功，就要求工质连续不断的流过。因此 工质应具有良好的流动性和膨胀性，水蒸气正好具有价廉、 易得、热力性能稳定、无毒、不腐蚀等这样的特性，所以 发电厂中主要以水蒸汽作为工质。
• 其循环过程为： • 作为工质的凝结水用凝结水泵和给水泵将其从凝汽器打入 锅炉省煤器内，这个过程为工质的绝热压缩过程；水在省 煤器内预热，然后进入炉膛水冷壁内，被加热汽化成饱和 蒸汽，再进入过热器内过热变成过热蒸汽，这个过程是定 压吸热过程；从锅炉出来的过热蒸汽导入汽轮机中，在其 中膨胀做功（汽轮机带动发电机转动发出电能），这个过 程是绝热膨胀过程；在汽轮机内作完功的乏汽，排入凝汽 器内，在循环水的冷却下放出它的汽化潜热，定压凝结成 饱和水，这个过程是定压放热过程；凝汽器内的凝结水重 又通过凝结水泵和给水泵送入锅炉加热蒸发从而完成了循 环。
汽机专业基本知识
三 主要设备和系统（续）
3）主汽门的作用它是汽轮机组的保护系统的执行 机构，在运行中如出现异常情况，需要紧急停机 时，接到信号后，迅速切断机组的进汽，是快速 切断汽源，保护设备安全，每台机组各有两套高 压自动关闭系统。在机组启动升速过程中，用主 汽门冲转的2900转/分，然后进行阀门切换。 4）汽轮机的主汽门一般都带有预启阀，其目的是 为了 减小提升力 5）调节汽阀的功能是控制蒸汽流量，精确地调节 汽轮机的转速和负荷。调节汽阀共有4个
一 汽机专业介绍（续）
b）东方汽轮机厂生产的型号为:C300/22016.7/0.3/537/537型式为亚临界、一次中间再热、两缸 两排汽、单轴、抽汽凝汽式汽轮机。 其特点是：设有0.3MPa可调节供热抽汽。 c）北重汽轮电机有限责任公司生产型号为：N33017.75/540/540型式为：亚临界、一次中间再热、三缸两 排汽、单轴、冷凝式汽轮机。目前有些发电厂将其改造 为可抽汽的供热机组 3、 旋转方向：全部是从汽轮机端向发电机端看为顺时针。
三 主要设备和系统（续）
3 汽轮机轴承 1) 汽轮机的轴承有径向轴承（支持轴承）和推力轴承 （止推轴承）两类。 2) 径向轴承保证转子相对静止部分的径向对中和吸收 垂直作用力，这些作用力主要有转子的重量以及由 质量不平衡、气动和机械原因引起的振动和冲击产 生的附加载荷。 3) 推力轴承承担转子的轴向载荷，目的是平衡运行状 态下气流给予转子的轴向载荷，确定转子的轴向位 置，使机组动静部分之间保持正常的轴向间隙。
一 汽机专业介绍（续）
2 、机组参数介绍 1）600MW等级机组主要有： a）上海汽轮发电机有限公司制造的型号为N60016.7/537/537，其结构形式为亚临界、一次中间 再热、四缸、四排汽、单轴、冷凝式。 “N”表示汽轮机为凝汽式，“600”表示机 组的容量为 600MW ,“16.7/537/537”表示进入 高压汽缸的主蒸汽参数为16.7MPa，537℃，再热 蒸汽温度为537℃。
【经典】汽机专业理论知识100条，非常全面！
【经典】汽机专业理论知识100条，⾮常全⾯！⼀、基本知识和概念1、汽轮机的⼯作原理是什么？答：汽轮机是利⽤蒸汽热能来做功的旋转式原动机，它⼯作进⾏两次能量转换，即先将蒸汽的热能转换成动能，使蒸汽的流速提⾼；然后再将蒸汽的动能转换成转⼦转动的机械功。
其基本原理就是⼒的冲动作⽤原理和反动作⽤原理。
2、汽轮机设备包括哪些部分？答：1）汽轮机本体：a 配汽机构：包括主蒸汽导汽管、⾃动主汽阀、调速汽阀等。
b 转动部分：主要有主轴、叶轮、叶⽚、拉筋、围带、联轴器和紧固件。
c 静⽌部分：包括汽缸、滑销系统、隔板、隔板套、喷嘴、汽封、轴承以及⼀些紧固零件。
2）调节系统：主要有调速器、油动机、滑阀、调节阀、主油泵、辅助油泵等。
3）凝汽及抽⽓系统：主要有凝汽器、凝结⽔泵、抽⽓器、循环⽔泵等。
4）回热加热系统：主要设备有低压加热器、⾼压加热器、疏⽔泵等。
3、汽轮机是如何分类的？答：按不同的分类⽅法可分为：（⼀）按⼯作原理可分：1）冲动式汽轮机：在这种汽轮机中，蒸汽膨胀降压，仅在喷嘴中进⾏，在动叶⽚中只汽流的动能转换为机械能，叶⽚主要承受蒸汽的冲动⼒做功，并带有⼀定的反动度，所以称为冲动式汽轮机。
2）反动式汽轮机：在反动式汽轮机中，蒸汽的膨胀不仅在喷嘴中进⾏，也在动叶⽚中进⾏，通常热能在⼆者中各占50%，叶⽚不仅承受蒸汽的冲击⼒，⽽且还承受反作⽤⼒。
（⼆）按主蒸汽压⼒参数可分：1）低压汽轮机：主汽压⼒为1.18～1.47Mpa2）中压汽轮机：主汽压⼒为1.96～3.92Mpa3）⾼压汽轮机：主汽压⼒为5.58～9.81Mpa4）超⾼压汽轮机：主汽压⼒为11.7～13.75Mpa5）亚临界压⼒汽轮机：主汽压⼒⼤于22.16Mpa（三）按热⼒过程可分：1）凝汽式汽轮机：进⼊汽轮机内做功的蒸汽除回热抽汽和少量漏汽外，余汽做完功全排⼊凝汽器。
2）背压式汽轮机：蒸汽在做完功后，以⾼于⼤⽓压的压⼒排出，供⼯业或采暖⽤汽。
3）调整抽汽式汽轮机：从汽轮机某些级后抽出部分做过功的蒸汽供⼯业采暖⽤汽，其余蒸汽排⼊凝汽器，⽽且抽汽压⼒在⼀定范围内调整。

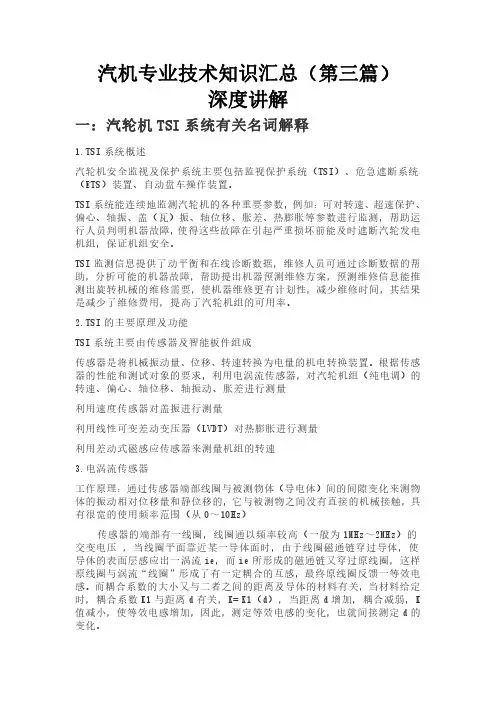

汽机专业技术知识汇总(第三篇)
汽机专业技术知识汇总（第三篇）深度讲解一：汽轮机TSI系统有关名词解释1.TSI系统概述汽轮机安全监视及保护系统主要包括监视保护系统（TSI）、危急遮断系统（ETS）装置、自动盘车操作装置。
TSI系统能连续地监测汽轮机的各种重要参数，例如：可对转速、超速保护、偏心、轴振、盖（瓦）振、轴位移、胀差、热膨胀等参数进行监测，帮助运行人员判明机器故障，使得这些故障在引起严重损坏前能及时遮断汽轮发电机组，保证机组安全。
TSI监测信息提供了动平衡和在线诊断数据，维修人员可通过诊断数据的帮助，分析可能的机器故障，帮助提出机器预测维修方案，预测维修信息能推测出旋转机械的维修需要，使机器维修更有计划性，减少维修时间，其结果是减少了维修费用，提高了汽轮机组的可用率。
2.TSI的主要原理及功能TSI系统主要由传感器及智能板件组成传感器是将机械振动量、位移、转速转换为电量的机电转换装置。
根据传感器的性能和测试对象的要求，利用电涡流传感器，对汽轮机组（纯电调）的转速、偏心、轴位移、轴振动、胀差进行测量利用速度传感器对盖振进行测量利用线性可变差动变压器（LVDT）对热膨胀进行测量利用差动式磁感应传感器来测量机组的转速3.电涡流传感器工作原理：通过传感器端部线圈与被测物体（导电体）间的间隙变化来测物体的振动相对位移量和静位移的，它与被测物之间没有直接的机械接触，具有很宽的使用频率范围（从0～10Hz）传感器的端部有一线圈，线圈通以频率较高（一般为1MHz～2MHz）的交变电压，当线圈平面靠近某一导体面时，由于线圈磁通链穿过导体，使导体的表面层感应出一涡流ie，而ie所形成的磁通链又穿过原线圈，这样原线圈与涡流“线圈”形成了有一定耦合的互感，最终原线圈反馈一等效电感。
而耦合系数的大小又与二者之间的距离及导体的材料有关，当材料给定时，耦合系数K1与距离d有关，K=K1（d），当距离d增加，耦合减弱，K 值减小，使等效电感增加，因此，测定等效电感的变化，也就间接测定d的变化。
汽机专业第一部分基础知识
第一部分：基础知识1.什么叫热机？答：将热能转变成机械能的设备，统称为热机。
2.什么叫工质？答：实现热能和机械能相互转换的媒介物质，称为工质。
3.什么是能？能有几种形式？答：物体做功的能力叫做能。
能的形式有动能、位能、光能、电能和热能等。
4.什么是动能？如何计算？答：物体由于运动而具有的能叫动能。
动能的计算公式如下式：动能=1/2.Mc2式中：M—物体质量，千克；C—运动物体的运动速度，米/秒。
5.什么叫位能？什么叫重力位能？答：由相互作用的物体间相对位置决定的能叫位能。
物体由于所处位置高低而具有的能叫重力位能。
6.什么是内能？答：物体内部分子热运动所具有的内动能和由于分子之间相互吸引力所形成的内位能的总和称为内能。
7.什么是温度？有几种表示方法？答：温度是表示物体冷热程度的物理量。
温度的表示方法，工程上常用的有两种，即摄氏温标和绝对温标。
1)摄氏温标：是取在标准大气压力下，冰的熔点为0℃，水的沸点为100℃，将0～100℃之间等分为100个刻度，每个刻度就是摄氏温标的1℃。
2)绝对温标：与摄氏温标每刻度的大小是相同的，但绝对温标的零点，则是摄氏温标的－273.15℃。
摄氏温标和绝对温标两者之间的关系如下：T=t+273.15 K式中：T—绝对温度单位：Kt—摄氏温标单位：℃。
8.什么是压力？有几种表示方法？答：单位面积上所受到的垂直作用力叫压力。
压力的大小可用单位面积上作用力的大小或液柱的高度来表示。
其单位如下：1)国际单位制，压力单位以帕斯卡表示。
即每1平方米的面积上作用1牛顿的力称1帕斯卡（Pa），简称帕。
由于帕的单位太小，常用千帕（kPa）、兆帕（MPa）表示。
1千帕=103帕1兆帕=106帕2)工程单位制：以工程大气压作为压力单位。
1 工程大气压=1千克力/厘米2=104千克力/米21 工程大气=9.8×10牛顿/米2=0.098兆帕=735.6毫米汞柱9.什么是表压力？什么是绝对压力？答：用压力表测量压力所得到的数值，是高于大气压力的数值即表压力。
汽机运行基础知识（一）
汽机运行基础知识（一）1、汽机冲转时，真空为什么不能过低，也不能过高？真空过低：１）增大汽汽机冲转时的阻力，增大了蒸汽进入调节级汽室等处的热冲击。
２）增大冲转时所需蒸汽量；３）冲转后大量蒸汽进入凝汽器，在冲转瞬间会有使排汽安全门动作的危险；４）使排汽温度升高，凝汽器铜管急剧膨胀造成胀口松驰，以至引起凝汽器漏水或使转子中心改变，造成机组振动。
真空过高：冲转所需汽量减少，对暧机不利。
2、高中压缸温度探针原理？探针指示增大如何处理？原理：温度探针是一个固定在汽缸壁上的中间具有四个孔的金属杆。
金属杆的前端穿过汽缸壁插入汽缸与汽轮机内流动做功的蒸汽接触，受到蒸汽的冲刷，金属杆在汽缸壁外面部分则予以保温，一支热偶装在探针的一个孔中，它的热接点敷设在受到蒸汽冲刷的探针前端的金属中，另一支热偶装在探针的另一个孔中，它的热接点则敷设在距探针前端适当距离的地方。
两根热偶反向串联，这样它们的输出热电势就是探针前端温度与另一支中间热偶敷设处探针温度之差的函数，也就是说组成温差热偶，探针的另外二孔温差热偶可互为备用，也可将一对输出作为测量指示信号，一对输出作为控制信号。
探针装置测出的温差也就是高压缸调节级转子或中压缸第一级转子表面与平均温度之差。
探针指示增大，与温度的变化率有直接关系，正常运行时，温度变化快，对转子表面温度而言，温度变化速度接近于汽温的变化速度，而对转子的平均温度而言，变化速度要比汽温变化速度小，这样，造成转子表面和转子平均温度差增大，因而探针指示增大，另外一点，机组在启动过程中，探针指示往往很大，这主要是暖机不充分造成的。
发现探针指示增大，应联系炉侧，适当降低汽温，同时在运行中，尽量控制温度变化率，防止温度波动过小，对启动时，为防止探针指示增大，应充分进行暖机。
3、为什么尽量避免在3000rpm破坏真空？因为转子转动时产生的摩擦鼓风损失与真空度成反比，与转速的三次方成正比，所以，在此转速破坏真空，使未级叶片摩擦鼓风损失所产生的热量大大增加，因而造成排汽温度和缸体温度的升高，严重的会导致缸体变形，转子中心发生变化，并影响凝汽器的安全，因而停机时应尽量避免在3000rpm破坏真空。
汽机本体结构及专业基础知识
处的液体压力低于与其温度相对应的饱合压力，这时就会 出现汽化现象，有气泡逸出。在液体的高压区域，气泡周 围压力大于汽化压力，气泡被压破而凝结，如在金属表面
附近，则液体质点就连续打击金属表面，使金属表面变成
蜂窝状或海绵状。另外，空气中的氧气又借助凝汽放热而 对金属表面产生化学腐蚀作用.这种现象就是汽蚀。 泵发生汽蚀的现象是产生噪音，泵的流量、扬程、和效率 明显下降，电流表指针摆动。
当动叶片为反动式时，蒸汽在动叶中发生膨胀产生的反动力 亦使动叶片做功，动叶带动汽轮机转子，按一定的速度均匀 转动。这就是汽轮机最基本的工作原理。从能量转换的角度 讲，蒸汽的热能在喷嘴内转换为汽流动能，动叶片又将动能
转换为机械能，反动式叶片，蒸汽在动叶膨胀部分，直接由
热能转换成机械能。 汽轮机的转子与发电机转子是用联轴器连接起来的，汽 轮机转子以一定速度转动时，发电机转子也跟着转动，由于 电磁感应的作用，发电机静子线圈中产生电流，通过变电配
以及紧固件等旋转部件。蒸汽作用在叶片上的力矩，通过 叶轮、主轴和联轴器传递给发电机。汽轮机的转动部分统
称为转子，它是汽轮机的重要部件之一，起着工质能量转 换及扭矩传递的作用，它汇集了各级动叶栅上得到的机械
能并传给发电机。
转子的工作条件相当复杂，它处在高温工质中，以高在其上 的轴向推力以及由于温度分布不均匀引起的热应力，还要 承受巨大的扭转力矩和轴系振动所产生的动应力。
不是很大时，可把高压、中压通流部分配置在一个共同的
汽缸内，采用此种布置的优点是： 1）高温区集中在汽缸中部，两端温度压力较低，从而减
少了对轴承和端部汽封的影响； 2）与分缸设计相比，可缩短主轴长度，减少轴封漏气； 3）可部分平衡轴向推力。
2.4.5 采用单独阀体结构 把蒸汽室和调节阀从高压缸的缸体上分离出去布置在汽轮 机两侧，使汽缸具有良好的对称性，温度分布均匀，减少热 应力和热变形。
汽机运行人员必看的专业基础知识
汽机运行人员必看的专业基础知识1、汽轮机工作的基本原理是怎样的？答：具有一定压力、温度的蒸汽，进入汽轮机，经过喷嘴并在喷嘴内膨胀获得很高的速度。
高速流动的蒸汽流经汽轮机转子的动叶片做功，当动叶片为反动式时，蒸汽在动叶中发生膨胀产生的反动力也是动叶片做功，动叶带动汽轮机转子按一定的速度均匀转动。
这就是汽轮机最基本的工作原理。
2、汽轮机本体主要由哪几部分组成？答：汽轮机本体主要有以下几个部分组成：①转动部分：由主轴、叶轮、轴封和安装在叶轮上的动叶片及联轴器等组成。
②固定部分：由喷嘴时汽缸隔板、静叶片、汽封等组成。
③控制部分：由调节系统、保护装置和油系统等组成。
3、什么叫汽轮机的级？答：有一列喷嘴和一列动叶栅组成的汽轮机最基本的工作单元叫汽轮机的级。
4、什么叫双列速度级？采用双列速度级有什么优缺点？答：为了增大调节级的焓降，利用第一列动叶出口的余速，减小余速损失，使第一列动叶片出口汽流经固定在汽缸上的导叶改变流动方向后，进入第二列动叶片继续做功。
这时把具有一列喷嘴，但一级叶轮上有两列动叶片的级，称为双列速度级。
5、汽封的作用是什么？答：为了避免动、静部件之间碰撞必须留有适当的间隙，这些间隙的存在势必导致漏汽，为此必须加装密封装置—－汽封。
根据汽封在汽轮机中所处位置可分为：轴端汽封（简称轴封）、隔板汽封和围带汽封（通流部分汽封）三类。
6、汽轮机为什么会产生轴向推力？运行中轴向推力怎样变化？答：纯冲动式汽轮机动叶片内蒸汽没有压力降，但由于隔板汽封的漏汽，使叶轮前后产生一定的压差且一般的汽轮机中，每一级动叶片蒸汽流过时都有大小不等的压降，在动叶叶片前后产生压差。
叶轮和叶片前后的压差及轴上凸肩处的压差使汽轮机产生由高压侧向低压侧、与汽流方向一致的轴向推力。
影响轴向推力的因素有很多，轴向推力的大小基本上与蒸汽流量的大小成正比，也即负荷增大时轴向推力增大。
需指出：当负荷突然减小时，有时会出现与汽流方向相反的轴向推力。
《汽机培训内容》word版
汽机专业基础知识第一章热力学基础热力参数的名称、计量单位热力学第一、第二定律什么是压力？什么是表压力?什么是绝对压力?压力：物体单位面积是上受到的垂直作用力称为压力(压强)表压力：用压力表测量压力所得的数值,是高于大气压力的数值,即表压力.它指的是在大气压力的基础上测得的压力值。
绝对压力：将大气压力计算在内的数值才是压力的真正数值,工程上称这个压力为绝对压力。
表压力和绝对压力的关系如下:P表 = P绝 --- B 或 P绝 = P表 + B式中 P表----------工质的表压力P绝----------工质的绝对压力B--------------当时当地的大气压力(近似等于1工程大气压).大气压及标准大气压包围在地球外表面的大气层，由于它的重力而形成的作用力即为大气压力。
大气压力一般和高度，当地温度和湿度有关。
标准大气压：物理学规定，450纬度的海平面上，常年的大气压力平均值为1个标准大气压。
气压计显示为760mmHg压力常用单位的换算：1 bar = 105 Pa1 MPa = 106 Pa1 atm = 760 mmHg = 1.013⨯105 Pa1 mmHg =133.3 Pa工程大气压：1工程大气压=1kg.f/cm1 at=735.6 mmHg = 9.80665⨯104 Pa8.83MPa=90at ，3.33MPa=35at什么是真空?什么是真空度?当密闭容器中的压力低于大气压力时,称低于大气压力的部分为真空.用百分数表示的真空,叫真空度.即:用测得的真空数值除以当地大气压力的数值再化为百分数. 用公式表示:h真空真空度 = --------------×100%h大气温度和比容温度是确定一个系统是否与其它系统处于热平衡的物理量，是物体冷热程度的标志，它与物体内部大量分子的不规则热运动有关，温度越高，分子运动越剧烈。
摄氏温标和热力学温标 T=273.15+t比容v 单位质量工质所占的容积密度 ：单位容积内工质的质量能、内能能：任何物体只要具有做工的能力，我们就说这个物体具有能。
汽机专业知识资料(本体)
汽机专业知识资料（本体）1．汽轮机工作的基本原理是怎样的？汽轮机发电机组是如何发出电来的？具有一定压力、温度的蒸汽，进入汽轮机，流过喷嘴并在喷嘴内膨胀获得很高的速度。
高速流动的蒸汽流经汽轮机转子上的动叶片做功，当动叶片为反动式时，蒸汽在动叶中发生膨胀产生的反动力亦使动叶片做功，动叶带动汽轮机转子，按一定的速度均匀转动。
这就是汽轮机最基本的工作原理。
从能量转换的角度讲，蒸汽的热能在喷嘴内转换为汽流动能，动叶片又将动能转换为机械能，反动式叶片，蒸汽在动叶膨胀部分，直接由热能转换成机械能。
汽轮机的转子与发电机转子是用联轴器连接起来的，汽轮机转子以一定速度转动时，发电机转子也跟着转动，由于电磁感应的作用，发电机静子线圈中产生电流，通过变电配电设备向用户供电。
2．汽轮机如何分类？汽轮机按热力过程可分为：⑴凝汽式汽轮机（代号为N）。
⑵一次调整抽汽式汽轮机（代号为C）。
⑶二次调整抽汽式汽轮机（代号为C、C）。
⑷背压式汽轮机（代号为B）。
按工作原理可分为：⑴冲动式汽轮机。
⑵反动式汽轮机。
⑶冲动反动联合式汽轮机。
按新蒸汽压力可分为：⑴低压汽轮机新汽压力为1.18～1.47MPa。
⑵中压汽轮机新汽压力为1.96～3.92MPa。
⑶高压汽轮机新汽压力为5.88～9.81MPa。
⑷超高压汽轮机新汽压力为11.77～13.75MPa。
⑸亚临界压力汽轮机新汽压力为15.69～17.65MPa。
⑹超临界压力汽轮机新汽压力为22.16MPa。
按蒸汽流动方向可分为：⑴轴流式汽轮机。
⑵辐流式汽轮机。
3．汽轮机的型号如何表示？汽轮机型号表示汽轮机基本特性，我国目前采用汉语拼音和数字来表示汽轮机型号，其型号由三段组成：×××-×××／×××／×××- ×（第一段）（第二段）（第三段）第一段表示型式及额定功率（MW），第二段表示蒸汽参数，第三段表示设计变型序号。
汽机知识手册Word版
汽机专业作业层员工知识技能手册天津蓝巢电力检修XXX2009．09．151.本体安装工 (1)1.1通用项 (1)1.1.1基础检查与几何尺寸校核 (1)1.1.2基础承力面凿毛 (1)1.1.3地脚螺栓检查安装 (2)1.1.4垫铁配置安装 (3)1.1.5台板检查安装 (3)1.1.6基础二次浇灌 (4)1.1.7轴承座清理检修 (4)1.1.8轴瓦检查安装 (5)1.1.9联轴器铰孔及连接 (6)1.1.10转子检查 (7)1.1.11轴承座扣盖 (7)1.1.12通流汽封间隙检查 (8)1.2专用项 (9)1.2.1低压缸拼缸就位 (9)1.2.2落地轴承箱安装 (10)1.2.3高中压缸外缸就位 (11)1.2.4轴封补偿器安装 (12)1.2.5高中压缸碰撞试验 (12)1.3相关知识 (13)1.3.1合像水平仪的使用 (13)1.3.2水准仪的应用 (13)1.3.3外径千分尺的使用 (14)1.3.4内径百分表的使用 (15)1.3.5量块的使用 (16)1.3.6百分表的使用 (16)1.3.7塞尺的使用 (17)1.3.8锉刀的使用 (17)1.3.6手锯的使用 (18)1.3.9刮刀的使用 (18)1.3.10液压千斤顶的使用 (19)1.3.11螺栓加热棒的使用 (19)2.调速安装工 (19)2.1供油系统部分 (19)2.2执行机构部分 (20)2.2.1高压主汽调节联合阀安装，中压主汽调节联合阀安装 (20)2.2.2油动机安装 (20)3.发电机安装工 (20)3.1定子检查及孔洞封闭 (20)3.2转子检查 (21)3.3发电机穿转子 (21)3.4发电机密封瓦座安装 (21)3.5发电机密封瓦安装 (22)3.6发电机整套风压 (22)3.6.1控制要素 (22)3.6.2相关理论知识 (22)4.辅机安装工 (23)4.1通用项 (23)4.1.1地脚螺栓安装 (23)4.1.2基础准备 (24)4.1.3垫铁安装 (24)4.1.4二次浇灌 (25)4.1.5滑动轴承检查 (25)4.1.6联轴器找中心 (26)4.1.7滑动轴承检查 (26)4.1.8滚动轴承检查 (27)4.1.9转子检查 (27)4.1.10焊接 (29)4.2专用项 (29)4.2.1电动给水泵安装 (29)4.2.2凝结水泵安装 (30)4.2.3循环水泵安装 (31)4.2.4离心泵安装 (31)4.2.5离心泵检修 (32)4.2.5加热器安装 (32)4.2.6凝汽器安装 (33)4.1.13除氧器安装 (35)4.2.7阀门检修 (36)1.本体安装工1.1通用项1.1.1基础检查与几何尺寸校核控制要素（1）基础的外观检查，基础的纵横向中心线及承力面标高偏差检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
x100%%1. 汽机专业基础知识1 .什么是表压力？什么是绝对压力？用压力表测量压力所得的数值，是高于大气压力的数值，即表压力.它指的是在大气压力的基础上测得的压力值.将大气压力计算在内的数值才是压力的真正数值，工程上称这个压力为绝对压力.表压力和绝对压力的关系如下：- Po 或 P 绝=?表 4- Po式中P 表 ....... 工质的表压力P 绝 ...... 工质的绝对压力Po- .............. 当时当地的大气压力（近似等于1工程大气压）.2 .什么是真空?什么是真空度？当密闭容器中的压力低于大气压力时，称低于大气压力的部分为真空.用百分数表示的真空，叫真空度.即:用测得的真空数值除以当地大气压力的数值再化为百分数.用公式表示：h 真空真空度= h 大气3. 什么是经济真空？什么是极限真空？所谓经济真空是提高真空使汽轮发电机增加的负荷与循环水泵多消耗的电功率之差为最大时的真空.如真空再继续提高,由于汽轮机末级喷嘴的膨胀能力已达极限，汽轮机的功率不再增加，此时真空称为极限真空.4. 气体的比容与压力、温度有什么关系？气体的比容与压力、温度有密切的关系，当温度不变，压力提高时，气体的比容缩小；如果压力保持不变,只提高温度, 则气体的体积膨胀,比容增大.它们之间的关系式为：Pv=RT式中P ……压力；比容；T ……绝对温度；R ……气体常数.5 .什么是汽化现象?什么是凝结现象？物质从液态变为汽态的过程叫汽化.汽化方式有两种:蒸发,沸腾.物质从汽态变为液态的现象叫凝结.在一定的压力下,液态的沸点也就是蒸汽的凝结温度.凝结与汽化是两个相反的热力过程.6 .什么是过热蒸汽?什么是蒸汽的过热度？在同一压力下，对饱和蒸汽再加热测蒸汽温度开始上升，超过饱和温度,这时的蒸汽就叫过热蒸汽.过热蒸汽的温度与饱和蒸汽的温度之差叫蒸汽的过热度.过热度越大，则表示蒸汽所储存的热能越多,对外做功的能 力越强. 7 .什么是焙？燃是汽体的一个重要的状态参数•燃的物理意义为:在某一状态下汽体所具有的总能量，它等于内能和压力势能之和.8 .什么是炳？炳是热力学中的一个导出参数.炳的微小变化起着有无传热的标志作用•嫡的引入可以方便地反映出热力过程热量 的转换及循环的热效率.9 .什么是液体的汽化潜热？在定压下把1干克的饱和水加热成1干克干饱和蒸汽所需要的热量，叫做该液体的汽化潜热.10 .什么是凝结热？io 在定压下,1千克蒸汽完全凝结成同温度的水所放出的热量叫做凝结热.11 .汽化热与凝结热有什么关系？在一定的压力和温度下，液体的汽化热与相同压力、温度下的凝结热相等，即在温度相等、压力相同的情况下,1干克 饱和蒸汽凝结时放出的热量等于1千克饱和水汽化时所吸收的热量.12 .什么是循环热效率?它说明了什么？工质每完成一个热力循环所做的有功和工质在每个热循环过程中从热源吸收的热量的比值叫做循环热效率.循环热效率说明了循环中热能转变为功的程度，效率越高,说明工质从热源吸收的热量转变为有用功的比例越高；反 之，效率越小，说明转变为有用功的热量越少.13 .什么叫汽耗率?汽耗率的计算公式是怎样的？汽轮发电机组每发出1千瓦小时的电能所消耗的蒸汽量称为汽耗率.用字母d 表示.计算公式：d = D/Nf式中d ............ 汽耗率，千克/千瓦•时；D ......... 汽轮机每小时的汽耗量，千克/时；Nf ........ 发电量，千瓦.14. 什么是热耗率？凝汽式汽轮机的热耗率怎样计算？汽轮发电机组每发1干瓦小时的电能，所需要的热量叫热耗率.用字母q 表示.计算公式：q = d (io — t)式中q ............ 热耗率，千焦/千瓦•时；d .......... 汽耗率，千克/千瓦•时；蒸汽初恰，千焦/千克；t ........... 给水恰，千焦/千克・15 .什么是导热？直接接触的物体或物体本身各部之间的热量传递现象叫导热.火力发电厂中常见的导热现象如管壁、汽缸壁、汽包壁内外表面间的热量传递.16 .什么是对流换热？流动的流体与固体壁面之间的热量交换或流动的流体与流体之间的热量交换均称为对流换热•火力发电厂冲常见 的对流换热现象如:烟气对省煤器；工质对水冷壁；汽机排汽对凝汽器铜管；循环水对铜管；空气对暖器等.17 .什么是热辐射？波长在0.4 -…40微米的射线能被物体吸收后又E 能转变为热能，这样的射线叫热射线.热射线传播热能的过程叫 热辐射.热辐射是一种不需要物质直接接触而进行的热量传递方式.如火电厂电炉膛内火焰与水冷壁屏式过热式，墙式再 热式之间的传热.18 .什么叫热应力？对厚重的金属部件受单向加热和冷却时，其各部分的温度是不均匀的，这样，热膨胀也不均匀.作为部件的整体是有连 续性的，备部分之间有着相互约束和牵制的作用力，这使热的部分膨胀不出去而受到压缩；冷的部分被拉长,因而在部件内 部产生了应力.这种由于加热不均而产生的应力称为热应力.19 .什么叫金属疲劳？金属材料在长期交变应力的作用下，虽然应力数值远比强度极限小，但是仍能使金属材料遭到破坏，这种现象称为金 属疲劳.汽轮机在启动、停机过程中，如果蒸汽温度变化较大，与金属温差加大，转了表面和汽缸壁都要受到很大的热应力 的冲击.冲击时间虽短，但其冲击力很大，如果材料呈现脆性时更为危险，不仅要校检材料的屈服极限,也要考虑所引起的热 疲劳损伤.汽轮机动叶片在冲击汽流力的多次反复作用发生共振现象，如果发生共振,严重时可能导致疲劳断裂•由于转了遭受 到的热疲劳损伤则是由于多次交变的热应力所造成的.由于热应力循环的频率非常低，例如，启、停一次或负荷升、降一次做为一个同期，就整锻转了而言，启动时有热拉应力，停机时则有热压应力，整锻转了热应力方向与内孔相反，其热应力幅值叠加。
在温度突变时可以达到8…10倍，所以容易产生热疲劳裂纹，在工况突变时使转了损坏。
%1.汽轮机本体知识2. 汽轮机本体是由哪些部分组成的？汽轮机本体由三个部分组成的：(1) 转动部分：由主轴、叶轮、动叶栅、联轴器及其它装在轴上的零件组成；(2) 固定部分：由汽缸、喷嘴隔板、隔板套、汽封、静叶片、滑销系统、轴承和支座等组成；(3) 控制部分：由自动主汽门、调速汽门、调节装置、保护装置和油系统等组成.3. 什么是冲动式汽轮机？什么是反动式汽轮机？冲动式汽轮机指的是蒸汽只在喷嘴叶栅中进行膨胀做功，而在动叶栅中只改变流动方向不膨胀做功者.反动式汽轮机指的是蒸汽不仅在喷嘴叶栅中膨胀，而且在动叶栅中也进行膨胀的汽轮机.4. 什么是凝汽式汽轮机？什么是背压式汽轮机？凝汽式汽轮机，是指进入汽轮机的蒸汽做功后全部排入凝汽器，凝结成的水全部返IE锅炉.汽轮机的排汽压力高于大气压力，其排汽全部供热给用户使用，因而可不设凝汽器.由于全部排汽均供热给用户使用, 从而避免了在凝汽器内的冷源损失.这神汽轮机称为背压式汽轮机.5 .简述汽轮机滑销系统的作用及滑销种类.汽轮机组在受热膨胀时是以死点为中心向周围膨胀，滑销系统的作用就是保证机组在受热膨胀时不受阻碍，同时在产生一定膨胀的条件下保证机组的中心位置不变.滑销种类有纵销、横销、立销等.纵销：纵销的作用是只允许汽缸沿纵向膨胀,而不允许汽缸做横向膨胀.横销：它的作用是允许汽缸沿横向膨胀.死点：在死点处汽缸既不能有横向移动也不能有纵向移动.立销：作用是允许机组上下膨胀,不致产生扭转变形.6 .汽轮机的轴封起什么作用？汽轮机的转了是转动的,汽缸是静止的，为防止高压缸的蒸汽大量顺轴向漏出，低压缸真空部分大量空气顺轴向漏入, 因此在汽缸前后端要设置高、低压轴封.7 .何谓盘车装置?它的作用是什么？在汽轮机启动以前或停机以后，使转了低速转动的装置称为盘车装置.盘车装置的作用：(1) 防止汽机转了受热不均产生的热弯曲：在启动冲转前一般要向汽封送气，这些蒸汽进入汽缸后大部分留在汽缸上部，会造成汽缸上、下温差，停机后汽缸上、下部之间也会存在温差,此时若转了静止不动就会产生弯曲变形，因此必须盘动转了以防大轴弯曲；(2) 启动前进行盘车以检杏汽轮机是否具备运行条件，例如是否存在动静部分摩擦及主轴弯曲变形，是否超过规定值等;(3) 在冲动转子时E减少惯性力.8.汽轮机为什么会产生轴向推力？运行中是怎样变化的？汽轮机的轴向推力由以下几部分组成：(1) 汽流作用在动叶片上的轴向分力・(2) 由于汽轮机叶片带有一定的反动度，因此它的每级叶轮前后都存在着压力差，这个压差作用在轮盘上就产生顺着汽流方向的轴向力.(3) 作用在转了台阶上的轴向力.以上几神力组成了汽轮机总的轴向推力.轴向推力的大小与蒸汽流量成正比,也就是负荷最大时轴向推力最大.9 .轴向位移变化过大有什么危害？轴向发生位移说明汽轮机的动静部分相对位置发生了变化,如果轴向位移的数值接近或超过汽轮机动静部分最小轴向间隙，将会发生动静部分摩擦,使汽轮机严重损坏.10. 推力轴承损坏或烧坏的原因有哪些？发生推力轴承磨损或烧坏的原因主要有以下几方面：(1) 水冲击；(2) 叶片积盐垢；(3) 隔板汽封间隙过大；(4) 机组突然甩负荷,引起轴向推力增大;(5) 机组热膨胀受阻；(6) 油系统不清洁、油质劣化、油中带水或缺油等原因造成推力轴承损坏.11 .引起转子轴向位移增大的原因有哪些？轴向位移增大的主要原因有：(1) 主机负荷变化大，例如突然甩负荷或加负荷过快；(2) 汽温急剧下降或发生水击；(3) 汽轮机过负荷运行；(4) 推力轴承工作失常；(5) 叶片结垢严重；(6) 真空恶化.12 .什么是相对胀差？汽轮机在启停的工况变化时，转了和汽缸分别以各日的死点为基准进行膨胀或收缩.由于汽缸的质量大而接触蒸汽的面积小，转了的质量小,而接触蒸汽的面积大，以及由于转子转动使蒸汽对转了的放热系数大于对汽缸的放热系数等原因，汽缸在受热时,一般转子的膨胀数值大于汽缸的膨胀数值.汽缸与转了这种相对热膨胀的差值就叫相对胀差.转了的轴向膨胀大于汽缸的轴向膨胀则称正胀差•反之，称负胀差.13 .汽缸与转子相对膨胀在什么情况下会出现负值？一般情况下,转了的热膨胀值大于汽缸的膨胀值，但在汽轮机减负荷过快或负荷突然下降，汽机过水时，转了收缩比汽缸快,胀差可能出现负值；汽机热态启动时，如果蒸汽的温度低于汽缸和转子的温度，使转了收缩比汽缸快，也会出现负值；当低压缸排汽景不变而真空急剧下降，排汽温度上升时，低压胀差也会出现负值・14 .什么是汽轮机的临界转速？汽轮机转了的重心不可能完全和轴的中心相符合，因此在轴旋转时就产生高心力，而引起转了的强迫振动；又因汽轮机转了是弹性体，具有一定的a由振动频率，当转了旋转的强迫振动频率与转了的日由振动频率相同或成整数倍时，就产生共振，这时的转速就称汽轮机的临界转速。
