发电厂电气部分课后习题-答案
发电厂电气部分第四版课后习题答案
第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
答：第一、机械能。
它包括固体一流体的动能，势能，弹性能及表面张力能等。
其中动能和势能是大类最早认识的能量，称为宏观机械能。
第二、热能。
它是有构成物体的微观原子及分子振动与运行的动能，其宏观表现为温度的高低，反映了物体原子及分子运行的强度。
第三、化学能。
它是物质结构能的一种，即原子核外进行化学瓜是放出的能量，利用最普遍的化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要的可燃元素。
第四、辐射能。
它是物质以电磁波形式发射的能量。
如地球表面所接受的太阳能就是辐射能的一种。
第五、核能。
这是蕴藏在原子核内的粒子间相互作用面释放的能。
释放巨大核能的核反应有两种，邓核裂变应和核聚变反应。
第六、电能。
它是与电子流动和积累有关的一种能量，通常是电池中的化学能而来的。
或是通过发电机将机械能转换得到的；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功的本领。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身的性质分为含能体能源和过程性能源。
电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
姚春球版《发电厂电气部分》习题及参考答案
姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c QW/m ，04.58=r Q W/m ，7.1862=I A 。
16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。
17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。
18. 8625==w w I I A ，0703.0=s T s ，4.1778616j s e I -==A ，4.87390j re I -=A 。
19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为： 开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ； 开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。
开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV 第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。
主接线图（略）。
max max7.0S S ='=15.22MVA ，可选择SF7-16000/110变压器。
13.需设10kV 发电机电压母线， 2×50MW 发电机接于10kV 母线上，且采用工作母线分段的双母线（双母三分段），母线分段及各电缆馈线均装设普通电抗器，母线上设2台主变T1、T2与220kV 系统联系； 200MW 发电机采用发电机-双绕组变单元接线，直接接于220kV 母线，采用可靠性高的SF 6断路器及双母线接线（当采用其他型式断路器时，则采用双母线带旁路接线）。
发电厂电气部分习题及答案
发电厂电气部分习题集发电厂电气部分习题集目录第一章能源和发电 (1)第二章发电、变电和输电的电气部分 (2)第三章导体的发热与电动力 (3)第四章电气主接线 (4)第五章厂用电 (5)第六章导体和电气设备的原理与选择 (6)第七章配电装置 (7)第八章发电厂和变电站的控制与信号 (8)第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？1-3 火力发电厂的分类，其电能生产过程及其特点？1-4 水力发电厂的分类，其电能生产过程及其特点？1-5 抽水蓄能电厂在电力系统中的作用及其功能？1-6 核能发电厂的电能生产过程及其特点？第二章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？2-2 简述300MW发电机组电气接线的特点及主要设备功能。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？2-5 简述交流500kV变电站主接线形式及其特点。
2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？2-7 简述6kV抽能系统的功能及其组成。
2-8 简述串联电容器补偿的功能及其电气接线。
2-9 简述高压直流输电的基本原理。
2-10 简述换流站的电气接线及主要设备的功能。
2-11 简述高压直流输电的优点和缺点各有哪些？2-12 简述高压直流输电系统的主接线及其运行方式。
第三章导体的发热和电动力3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？3-4 为什么要计算导体短时发热最高温度？如何计算？3-5 等值时间的意义是什么等值时间法适用于什么情况？3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？3-7 电动力对导体和电气设备的运行有何影响？3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
熊信银《发电厂电气部分》第四版课后习题答案含计算题
前面的部分是概念部分的答案，后面的部分是计算题部分的答案！两部分是分开的！第一章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统运行状态进行测量、监视和保护的设备称为二次设备。
如仪用互感器、测量表计，继电保护及自动装置等。
其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备的运行状态。
2-2 简述300MW发电机组电气接线的特点及主要设备功能。
答：1）发电机与变压器的连接采用发电机—变压器单元接线；2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电；3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器；4）在发电机出口侧和中性点侧，每组装有电流互感器4个；5）发电机中性点接有中性点接地变压器；6）高压厂用变压器高压侧，每组装有电流互感器4个。
其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流的特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？答：1）长距离输送电能；2）大容量输送电能；3）节省基建投资和运行费用；4）电力系统互联。
2-5 简述交流500kV变电站主接线形式及其特点。
答：目前，我国500kV变电所的主接线一般采用双母线四分段带专用旁路母线和3/2台断路器两种接线方式。
其中3/2台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电；甚至在两组母线同时故障（或一组母线检修另一组母线故障）的极端条件下，功率均能继续输送。
一串中任何一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件的运行。
发电厂电气部分习题及答案
发电厂电气部分习题及答案发电厂电气部分习题集发电厂电气部分习题集目录第一章能源和发电 (1)第二章发电、变电和输电的电气部分 (2)第三章导体的发热与电动力 (3)第四章电气主接线 (4)第五章厂用电 (5)第六章导体和电气设备的原理与选择 (6)第七章配电装置 (7)第八章发电厂和变电站的控制与信号 (8)第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？1-3 火力发电厂的分类，其电能生产过程及其特点？1-4 水力发电厂的分类，其电能生产过程及其特点？1-5 抽水蓄能电厂在电力系统中的作用及其功能？1-6 核能发电厂的电能生产过程及其特点？第二章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？2-2 简述300MW发电机组电气接线的特点及主要设备功能。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？2-5 简述交流500kV变电站主接线形式及其特点。
2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？2-7 简述6kV抽能系统的功能及其组成。
2-8 简述串联电容器补偿的功能及其电气接线。
2-9 简述高压直流输电的基本原理。
2-10 简述换流站的电气接线及主要设备的功能。
2-11 简述高压直流输电的优点和缺点各有哪些？2-12 简述高压直流输电系统的主接线及其运行方式。
第三章导体的发热和电动力3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？3-4 为什么要计算导体短时发热最高温度？如何计算？3-5 等值时间的意义是什么等值时间法适用于什么情况？3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？3-7 电动力对导体和电气设备的运行有何影响？3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
发电厂电气部分第四版课后习题答案第1章---第7章
发电厂电气部分第四版课后习题答案第1章---第7章第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
答：第一、机械能。
它包括固体一流体的动能，势能，弹性能及表面张力能等。
其中动能和势能是大类最早认识的能量，称为宏观机械能。
第二、热能。
它是有构成物体的微观原子及分子振动与运行的动能，其宏观表现为温度的高低，反映了物体原子及分子运行的强度。
第三、化学能。
它是物质结构能的一种，即原子核外进行化学瓜是放出的能量，利用最普遍的化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要的可燃元素。
第四、辐射能。
它是物质以电磁波形式发射的能量。
如地球表面所接受的太阳能就是辐射能的一种。
第五、核能。
这是蕴藏在原子核内的粒子间相互作用面释放的能。
释放巨大核能的核反应有两种，邓核裂变应和核聚变反应。
第六、电能。
它是与电子流动和积累有关的一种能量，通常是电池中的化学能而来的。
或是通过发电机将机械能转换得到的；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功的本领。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身的性质分为含能体能源和过程性能源。
电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
《发电厂电气部分》第四版课后习题答案
第一章能源和发电1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。
按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。
水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
1-5 抽水蓄能电厂在电力系统中的作用及其功能？答：抽水蓄能电厂在电力系统中的作用：调峰；填谷；备用；调频；调相。
功能：降低电力系统燃料消耗；提高火电设备利用率；可作为发电成本低的峰荷电源；对环境没有污染且可美化环境；抽水蓄能电厂可用于蓄能。
1-6核能发电厂的电能生产过程及其特点？答：核电厂是一个复杂的系统，集中了当代许多高新技术。
核电厂的系统由核岛和常规岛组成。
为了使核电能稳定，经济地运行，以及一旦发生事故时能保证反应堆的安全和防止放射性物质外泄，核电厂还设置有各种辅助系统，控制系统和设施。
以压力堆为例，有以下主要系统：核岛的核蒸汽供应系统；核岛的辅助系统；常规岛的系统。
核电厂运行的基本规则和常规为电厂一样，都是根据电厂的负荷需要量来调节供给热量，使得热功率与电负荷平衡。
由于核电厂是由反应堆供热，因此核电厂的运行和火电厂相比有以下一些新的特点：１）在火电厂中，可连续不断地向锅炉供燃料，而压水堆核电厂的反应堆，却只能对反应堆堆芯一次装料，交定期停堆换料。
因此在堆芯换新料后的初期，过剩反应性很大。
为了补偿过剩反应性，除采用控制棒外，还需要在冷却剂中加入硼酸，并通过硼浓度变化来调节反应堆的反应速度。
《发电厂电气部分》课后习题答案
第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
按输出能源分：凝气式发电厂；热电厂。
按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。
火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。
整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。
按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。
水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
(完整word版)《发电厂电气部分》课后题部分答案
第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。
动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。
电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。
2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。
3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。
我国电网和用电设备的额定电压等级有220V 、380V 、3kV 、6 kV、10 kV 、35 kV 、60 kV 、110 kV 、154 kV 、220 kV 、330 kV 、500 kV 、750 kV 、1000 kV。
4．电能的质量指标有哪几项?简要说明其内容。
答：电能的质量指标主要是频率、电压和波形三项。
（1）频率：对大型电力系统，频率的允许范围为50Hz ± 0.2Hz ，对中小电力系统，频率的允许范围是50Hz ± 0.5Hz 。
（2）我国规定用户处的电压容许变化范围是：1）由35kV 及以上电压供电的用户：±5％；2）由10kV 及以下电压供电的高压用户和低压电力用户：± 7 ％；3）低压照明用户：-10 %〜+5 %。
（3）波形：电力系统供电电压或电流的标准波形是正弦波。
5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范1围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。
姚春球编《发电厂电气部分》习题参考答案(教师用)
姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c Q W/m ，04.58=r Q W/m ，7.1862=I A 。
16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。
17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。
18. 8625==w w I I A ，0703.0=s T s ，4.1778616j se I -==A ，4.87390j r e I -=A 。
19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为： 开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ； 开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。
开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV 第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。
主接线图（略）。
max max7.0S S ='=15.22MV A ，可选择SF7-16000/110变压器。
13.需设10kV 发电机电压母线， 2×50MW 发电机接于10kV 母线上，且采用工作母线分段的双母线（双母三分段），母线分段及各电缆馈线均装设普通电抗器，母线上设2台主变T1、T2与220kV 系统联系； 200MW 发电机采用发电机-双绕组变单元接线，直接接于220kV 母线，采用可靠性高的SF 6断路器及双母线接线（当采用其他型式断路器时，则采用双母线带旁路接线）。
姚春球版《发电厂电气部分》习题及参考答案
姚春球版《发电厂电气部分》习题及参考答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c QW/m ，04.58=r Q W/m ，7.1862=I A 。
16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。
17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。
18. 8625==w w I I A ，0703.0=s T s ， 4.1778616j se I -==A ， 4.87390j r e I -=A 。
19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为：开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ； 开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。
开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。
主接线图（略）。
max max7.0S S ='=，可选择SF7-16000/110变压器。

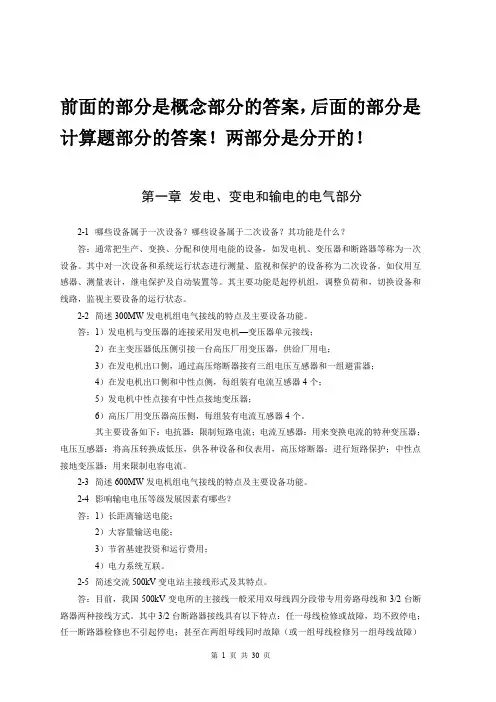

熊信银《发电厂电气部分》第四版课后习题答案含计算题
熊信银《发电厂电气部分》第四版课后习题答案含计算题前面的部分是概念部分的答案，后面的部分是计算题部分的答案！两部分是分开的！第一章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统运行状态进行测量、监视和保护的设备称为二次设备。
如仪用互感器、测量表计，继电保护及自动装置等。
其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备的运行状态。
2-2 简述300MW发电机组电气接线的特点及主要设备功能。
答：1）发电机与变压器的连接采用发电机―变压器单元接线； 2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电；3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器； 4）在发电机出口侧和中性点侧，每组装有电流互感器4个； 5）发电机中性点接有中性点接地变压器；6）高压厂用变压器高压侧，每组装有电流互感器4个。
其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流的特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？答：1）长距离输送电能； 2）大容量输送电能； 3）节省基建投资和运行费用； 4）电力系统互联。
2-5 简述交流500kV变电站主接线形式及其特点。
答：目前，我国500kV变电所的主接线一般采用双母线四分段带专用旁路母线和3/2台断路器两种接线方式。
其中3/2台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电；甚至在两组母线同时故障（或一组母线检修另一组母线故障）第 1 页共 30 页的极端条件下，功率均能继续输送。
《发电厂电气部分》课后习题答案
第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
按输出能源分：凝气式发电厂；热电厂。
按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。
火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。
整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。
按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。
水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
《发电厂电气部分》课后习题答案.pptx
3 火力发电厂的分类，其电能生产过程及其特点？ 答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力 发电厂。
按原动机分：凝所式气轮机发厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。 按输出能源分：凝气式发电厂；热电厂。 按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。 火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。整个生产过程分三个系统：燃料 的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机 ， 冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转 ，把机 械能变为电能，称为电气系统。
第 页 1 共 10 页
3 简述 600MW 发电机组电气接线的特点及主要设备功能。 4影响输电电压等级发展因素有哪些？ 答 ：1）长距离输送电能；
2 大容量输送电能； 3 节省基建投资和运行费用； 4 电力系统互联。 5 简述交流 500kV 变电站主接线形式及其特点。 答：目前，我国 500kV 变电所的主接线一般采用双母线四分段带专用旁路母线和 3/2 台断路器两种接线方 式。其中 3/2 台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电； 甚至在两组母线同时故障（或一组母线检修另一组母线故障）的极端条件下，功率均能继续输送。一串中任何 一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件的运行。这种接线运 行方便，操作简单，隔离开关只在检修时作为隔离带电设备用。 2-11 简述高压直流输电的优点和缺点各有哪些 ？ 答：优点： 1）线路造价低，年电能损失小； 2）不存在系统稳定问题； 3）限制短路电流。4）调节快速，运行可靠； 5）没有电容充电电流。 6）节省线路走廊。 缺点： 1）换流装置较昂贵； 2）消耗无功功率多；3）产生谐波影响； 4）缺乏直流开关； 5）不能用变压器来改变电压等级。
第4版发电厂电气部分课后题答案
第4版发电厂电气部分课后题答案1-1简述火电厂的分类，其电能生产过程及其特点答：火电厂的分类：1.按原动机分：凝汽式汽轮机发电厂、燃气轮机发电厂、内燃机发电厂和蒸汽—燃气轮机发电厂等。
2.按燃料分：燃煤发电厂（煤炭），燃油发电厂（石油提取汽油，煤油，柴油后的渣油），燃气发电厂（天然气，煤气），余热发电厂（工业余热）还有利用垃圾和工业废料的发电厂。
3.按蒸汽压力和温度分：中低压发电厂（蒸汽压力3.92MPa，温度450℃，电机功率小于25MW），高压发电厂（9.9MPa。
540℃，100MW），超高压发电厂（13.83MP a,540/540℃，200MW）,亚临界压力发电厂（16.77MPa,540/540℃，300~1000MW），超临界压力发电厂（大于22.11MPa,550/550℃，机组功率600MW,800MW及以上），超超临界压力发电厂（26.25MPa，600/600℃，机组功率1000MW及以上）4.按输出源分：凝汽式汽轮机发电厂（只能向外供应电能，效率较低，只有30％~40％），热电厂（同时向外供应电能和热能的电厂，效率较高，60％~70％）火电厂的电能生产过程：1.燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统。
2.锅炉产生的蒸汽进入汽轮机，冲动机轮机的转子旋转，将热能转变为机械能，称为汽水系统。
3.由汽轮机转子旋转的机械能带动发电机旋转，将机械能变为电能，称为电气系统。
（凝汽式火电厂电力生产过程）特点：1.火电厂布局灵活，装机容量的大小可按需要决定。
2.火电厂的一次性建设投资少，单位容量的投资仅为同容量水电厂的一般左右，建造工期短，发电设备利用小时数较高。
3.火电厂耗煤量大。
4.火电厂动力设备繁多，发电组控制操作复杂，厂用电量和运行人员都多与水电厂，运行费用高。
5.燃煤发电机组由停机到开机并带满负荷需要几小时到十几小时，并附加耗用大量燃料。
6.火电厂担负调峰、调频或事故备用时，相应的事故增多，强迫停运率增高，厂用电率增高。
《发电厂电气部分》课后答案 姚春秋
第二章导体的发热、电动力及开关电器的灭弧原理1.发热对导体和电器有何不良影响？答：机械强度下降、接触电阻增加、绝缘性能下降。
2.导体的长期发热和短时发热各有何特点？答：长期发热是指正常工作电流长期通过引起的发热。
长期发热的热量，一部分散到周围介质中去，一部分使导体的温度升高。
短时发热是指短路电流通过时引起的发热。
虽然短路的时间不长，但短路的电流很大，发热量很大，而且来不及散到周围的介质中去，使导体的温度迅速升高。
~~~~热量传递的基本形式：对流、辐射和导热。
对流：自然对流换热河强迫对流换热3.导体的长期允许载流量与哪些因素有关？提高长期允许载流量应采取哪些措施？答：I=根号下(αFτω/R)，因此和导体的电阻R、导体的换热面F、换热系数α有关。
提高长期允许载流量，可以：减小导体电阻R、增大导体的换热面F、提高换热系数α。
4.计算导体短时发热度的目的是什么？如何计算？答：确定导体通过短路电流时的最高温度是否超过短时允许最高温度，若不超过，则称导体满足热稳定，否则就是不满足热稳定。
计算方法见笔记“如何求θf”。
6.电动力对导体和电器有何影响？计算电动力的目的是什么？答：导体通过电流时，相互之间的作用力称为电动力。
正常工作所产生的电动力不大，但是短路冲击电流所产生的电动力可达很大的数值，可能导致导体或电器发生变形或损坏。
导体或电器必须能承受这一作用力，才能可靠的工作。
进行电动力计算的目的，是为了校验导体或电器实际所受到的电动力是否超过期允许应力，以便选择适当强度的电器设备。
这种校验称为动稳定校验。
7.布置在同一平面中的三相导体，最大电动力发生在哪一相上？试简要分析。
答：布置在同一平面中的三相导体，最大电动力发生在中间的那一相上。
具体见笔记本章第五节。
8.导体动态应力系数的含义是什么？什么情况下才需考虑动态应力？答：导体动态应力系数β用来考虑震动的影响、β表示动态应力与静态应力之比，以此来求得实际动态过程的最大电动力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
按输出能源分：凝气式发电厂；热电厂。
按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。
火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。
整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。
按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。
水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
1-5 抽水蓄能电厂在电力系统中的作用及其功能？答：抽水蓄能电厂在电力系统中的作用：调峰；填谷；备用；调频；调相。
功能：降低电力系统燃料消耗；提高火电设备利用率；可作为发电成本低的峰荷电源；对环境没有污染且可美化环境；抽水蓄能电厂可用于蓄能。
第二章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统运行状态进行测量、监视和保护的设备称为二次设备。
如仪用互感器、测量表计，继电保护及自动装置等。
其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备的运行状态。
2-2 简述300MW发电机组电气接线的特点及主要设备功能。
答：1）发电机与变压器的连接采用发电机—变压器单元接线；2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电；3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器；4）在发电机出口侧和中性点侧，每组装有电流互感器4个；5）发电机中性点接有中性点接地变压器；6）高压厂用变压器高压侧，每组装有电流互感器4个。
其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流的特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流。
2-3简述600MW 发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？答：1）长距离输送电能；2）大容量输送电能；3）节省基建投资和运行费用；4）电力系统互联。
2-5 简述交流500kV 变电站主接线形式及其特点。
答：目前，我国500kV 变电所的主接线一般采用双母线四分段带专用旁路母线和3/2台断路器两种接线方式。
其中3/2台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电；甚至在两组母线同时故障（或一组母线检修另一组母线故障）的极端条件下，功率均能继续输送。
一串中任何一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件的运行。
这种接线运行方便，操作简单，隔离开关只在检修时作为隔离带电设备用。
2-11 简述高压直流输电的优点和缺点各有哪些？答：优点：1）线路造价低，年电能损失小； 2）不存在系统稳定问题；3）限制短路电流。
4）调节快速，运行可靠；5）没有电容充电电流。
6）节省线路走廊。
缺点：1）换流装置较昂贵； 2）消耗无功功率多；3）产生谐波影响；4）缺乏直流开关； 5）不能用变压器来改变电压等级。
第三章 导体的发热和电动力3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？答：电流将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。
发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在适时间内不容易散出，于是导体的温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。
3-2为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？答：导体连接部分和导体本身都存在电阻(产生功率损耗)；周围金属部分产生磁场,形成涡流和磁滞损耗；绝缘材料在电场作用下产生损耗，如：δtg 值的测量载流导体的发热：长期发热：指正常工作电流引起的发热短时发热：指短路电流引起的发热一 发热对绝缘的影响绝缘材料在温度和电场的作用下逐渐变化，变化的速度于使用的温度有关；二发热对导体接触部分的影响温度过高→表面氧化→电阻增大↑→↑→R I 2恶性循环三发热对机械强度的影响温度达到某一值→退火→机械强度↓→设备变形如：3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的。
为了载流量，宜采用电阻率小的材料，如铝和铝合金等；导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽形的表面积则较大。
导体的布置应采用散热效果最最佳的方式。
3-4 为什么要计算导体短时发热最高温度？如何计算？答：载流导体短路时发热计算的目的在于确定短路时导体的最高温度不应超过所规定导体短路时发热允许温度。
当满足这个条件时，则认为导体在短路时，是具有热稳定性的。
计算方法如下：1）有已知的导体初始温度θw；从相应的导体材料的曲线上查出A w；2）将A w和Q k值代入式：1/S2Q k=Ah-Aw求出A h；3）由A h再从曲线上查得θh值。
3-5 等值时间的意义是什么等值时间法适用于什么情况？答：等值时间法由于计算简单，并有一定精度，目前仍得到广泛应用。
但是曲线所示是根据容量为500MW 以下的发电机，按短路电流周期分量衰减曲线的平均值制作的，用于更大容量的发电机，势必产生误差。
这时，最好采用其它方法。
3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？答：用实用计算法中的电流是短路稳态电流，而等值时间法计算的电流是次暂态电流。
3-7 电动力对导体和电气设备的运行有何影响？答：电气设备在正常状态下，由于流过导体的工作电流相对较小，相应的电动力较小，因而不易为人们所察觉。
而在短路时，特别是短路冲击电流流过时，电动力可达到很大的数值，当载流导体和电气设备的机械强度不够时，将会产生变形或损坏。
为了防止这种现象发生，必须研究短路冲击电流产生的电动力的大小和特征，以便选用适当强度的导体和电气设备，保证足够的动稳定性。
必要时也可采用限制短路电流的措施。
3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
答：三相平等导体发生三相短路时最大电动力出现在中间相B相上，因为三相短路时，B相冲击电流最大。
3-9 导体的动态应力系数的含义是什么，在什么情况下，才考虑动态应力？答：动态应力系数β为动态应力与静态应力的比值，导体发生振动时，在导体内部会产生动态应力，对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系统数β，以求得实际动态过程中的动态应力的最大值。
3-10 大电流母线为什么常采用分相封闭母线？分相封闭母线的外壳有何作用？答：大电流母线采用分相封闭母线是由于：1）运行可靠性高，因母线置于外壳内，能防止相间短路，且外壳多点接地，可保障人体接人体接触时的安全。
2）短路时母线相间电动力大大降低，由于外壳涡流的屏蔽作用，使壳内的磁场减弱，对减小短路时的电动力有明显的效果；3）壳外磁场也因外壳电流的屏蔽作用而减弱，可较好改善母线附近的钢构发热；4）安装的维护工作量小。
3-11 怎样才能减少大电流母线附近钢构的发热？答：减小大电流母线附近的钢构发热的措施：1）加大钢构和导体间的距离，使布磁场强度减弱，因而可降低涡流和磁滞损耗；2）断开钢构回路，并加装绝缘垫，消除环流；3）采用电磁屏蔽；4）采用分相封闭母线。
第四章厂用电5-1 什么叫厂用电和厂用电率？答：发电机在启动，运转、停止，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理的正常运行。
这些电动机及全厂的运行，操作，实验，检修，照明用电设备等都属于厂用负荷，总的耗电量，统称为厂用电。
厂用电耗量占发电厂全部发电量的百分数，称为厂用电率。
5-2 厂用电的作用和意义是什么？答：发电机在启动、运转、停机，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理等的正常运行。
降低厂用电率可以降低电能成本，同时也相应地增大了对电力系统的供电量。
5-5 厂用电接线的设计原则是什么？对厂用电压等级的确定和厂用电源引接的依据是什么？答：厂用电的设计原则主要是：⑴厂用电接线应保证对厂用负荷可靠和连续供电，使发电厂主机安全运行。
⑵接线应能灵活地适应正常、事故、检修等各种运行方式的要求。
⑶厂用电源的对应供电性，本机、炉的厂用负荷由本机组供电。
⑷设计时还应适当注意其经济性和发展的可能性并积极慎重地采用新技术、新设备，使厂用电接线具有可行性和先进性。
⑸在设计厂用电接线时，还应对厂用电的电压等级、中性点接地方式、厂用电源及其引接和厂用电接线形式等问题进行分析和论证。
厂用电的电压等级是根据发电机的额定电压，厂用电动机的电压和厂用电，供电网络等因素，相互配合，经技术经济比较后确定的。
5-8 发电厂和变电站的自用电在接线上有何区别？答：发电厂厂用电系统一般采用单母线分段接线形式，并多以成套配电装置接受和分配电能。
